Amerigo Vespucci su base Panart

[barbanane]

il lavoro fin qui fatto mi sembra buono e accurato,continua così.
i colori specialmente l'ocra sono buoni.
ciao max


Miniature di Beldegg

[Killik]

Originariamente inviata da Amstaff

Piccolo dubbio, seguendo, il disegnino delle,istruzioni (foto 3) ho calcolato l' angolo del,bompresso in 26 gradi dall' orizzonte, sempre se ho interpretato giusto il,disegnetto...
Che io ricordi l' angolo dovrebbe essere invece 43... Che mi dite????

Arrivo con un bel po' di ritardo con l'informazione, ma forse non è ancora TROPPO tardi...

Cito testualmente il messaggio ricevuto dal C.F. Marco Filzi, attuale Comandante in Seconda di Nave Vespucci:
"allora, ho cercato e ricercato sui disegni in mio possesso e da nessuna parte è riportata l'angolazione del bompresso. Ci sono le inclinazioni dei 3 alberi principali, ma non quella del bompresso.
Così oggi ho tentato la carta definitiva, i disegni originali del 1930 e indovina un po'????
non c'è scritto nulla neanche lì!
Allora proprio per venirti incontro e sfoggiare un dato con i tuoi amici modellisti insieme all'Ufficiale allo scafo abbiamo misurato i disegni in scala ed abbiamo dedotto che il bompresso è inclinato rispetto all'orizzonte di circa
....
.....
rullo di tamburi....
....
...
20 gradi

Ad essere sincero io ero convinto che l'angolo fosse di almeno 30 gradi ma, evidentemente, il mio occhio non è poi così infallibile"

Speriamo di aver fatto cosa gradita ai Vespucciani "in progress" e a tutti coloro che riprodurranno la Nave in futuro!

[frecciaumb]

Un consiglio se mi posso permettere.
Le paratie posteriori, quelle sotto il cassero, da progetto sono sbagliate, ti allego una foto che può dare maggiori indicazioni.
Saluti Umberto

[Amstaff]

Originariamente inviata da frecciaumb

Un consiglio se mi posso permettere.
Le paratie posteriori, quelle sotto il cassero, da progetto sono sbagliate, ti allego una foto che può dare maggiori indicazioni.
Saluti Umberto

Ma certo che ti puoi permettere... le foto le metto per quello!!!
allora, ho proprio sospeso i lavori su queste paratie ieri sera in quanto da qualche scorcio i conti non mi tornavano, le vedevo molto meno fonde e in piu' dovrebbero esserci solo le due porte frontali, io da progetto ne avrei 5....
In piu' indagando mi par di capire che le porte stagne sotto la scala non sono altro che le due porte da mettere sopra le due di legno in caso di burrasca, effettivamente oltre in ogni caso a non potersi aprire la sotto si vedono i galletti in prossimita' delle porte di legno.
Ora non ricordo piu' dove ma avevo visto che in alternativa le possono poggiare su tipo dei cavalletti costruiti appositamente.
allego una ricostruzione fatta a caso e' ... non badare alle proporzioni, solo per confermare se ho capito giusto!!!

[frecciaumb]

Si perfetto e confermo i portelloni servono per coprire le porte di legno in caso di avverse condimeteo. Allego un'altra foto che evidenzia meglio il dettaglio.

[Amstaff]

Originariamente inviata da frecciaumb

Si perfetto e confermo i portelloni servono per coprire le porte di legno in caso di avverse condimeteo. Allego un'altra foto che evidenzia meglio il dettaglio.

ti ringrazio, stavo giusto cercando una foto dove si potese capire chiaramente l' andamento di quelle paratie...

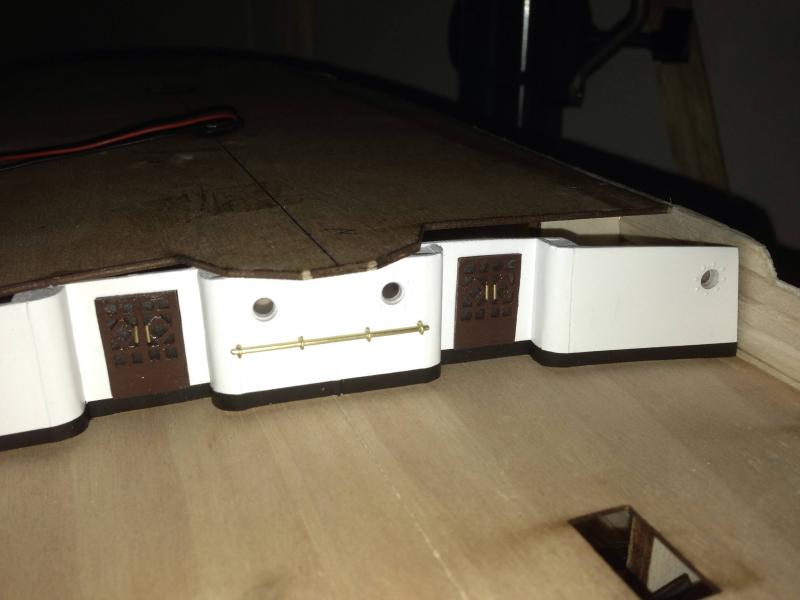

Ho messo apposto il pezzo, il colore sarebbe definitivo, nella seconda foto si vede la finitura che sono riuscito ad ottenere ho dato un fondo di cementite, tirato tutto con carta finissima, primer a spruzzo e bianco acrilico opaco una volta ascittuo una grattatina con carta grana praticamente "un miliardo" e nuova spolverata di bianco un po' piu' lontano per creare quel lieve effetto bucciardato,daro' poi lucito opaco nelle paratie e lucido brillante nelle porte.
Le porte sono autocostruite, non sono fedeli alle originali ma con queste dimensioni io piu' di cosi' non riesco a fare, sono apoggiate a caso percio' non badate al senso di apertura o assimmetrie.
L' effetto lamiera mi pare buono... a voi ardua sentenza!!!

[cerqui]

È venuto davvero bene a mio parere!


Sent from my iPhone using Tapatalk

[frecciaumb]

Ottimo lavoro. Noto in particolare l'effetto buccia, mi piace. Le porte anche io le ho autocostruite ma purtroppo non fedeli, con molta pazienza comunque si possono realizzare infatti più di una volta ho
pensato di smontarle e rifarle.
In allegato scala 1/84 foto sempre recuperata dai forum.
saluti Umberto

[Amstaff]

Originariamente inviata da frecciaumb

Ottimo lavoro. Noto in particolare l'effetto buccia, mi piace. Le porte anche io le ho autocostruite ma purtroppo non fedeli, con molta pazienza comunque si possono realizzare infatti più di una volta ho
pensato di smontarle e rifarle.
In allegato scala 1/84 foto sempre recuperata dai forum.
saluti Umberto

Ho provato, sono costruite in avio da 0.5, non riuscivo a fare il disegno partendo dal pieno, percio' ho fatto un telaio e poi riempito con i vari pezzetti, per tenere il tutto incollavo sopra un foglietto di carta, essendo percio' tutto forato e avendo l' illuminazione interna ho poi appiccicato dietro un pezzo di plastica trasparente ricavato da una scatolina di formaggini susanna....
Dovro' poi creare la sede nelle partie.
Per problemi dimensionali ho allargato le porte di due mm totali.
Oggi leggera carteggiatina e seconda mano di colore, tempo impiegato???? tutta ieri sera....

[cerqui]

Ciao Amstaff!
Siccome abbiamo montato gli stessi led a quanto ho capito, solo che io non ricordo assolutamente il loro amperaggio, tu sai aiutarmi?
Ti chiedo questo perché vorrei comprare un riduttore da 220 a 3v
Sai aiutarmi?


Sent from my iPhone using Tapatalk

[Amstaff]

Originariamente inviata da cerqui

Ciao Amstaff!
Siccome abbiamo montato gli stessi led a quanto ho capito, solo che io non ricordo assolutamente il loro amperaggio, tu sai aiutarmi?
Ti chiedo questo perché vorrei comprare un riduttore da 220 a 3v
Sai aiutarmi?


Sent from my iPhone using Tapatalk

Purtroppo no... unica cosa che ricordo e' che il negoziante a seconda di quanti e quali led ho preso ha fatto dei conti e con quel dato mi ha dato le resistenze di un certo tipo e il pacco batteria per avere una buona autonomia... Piu' di questo attualmente non so dirti ma in caso posso recuperare il dato appena vedo un amico che sa bene di ste cose....

[Amstaff]

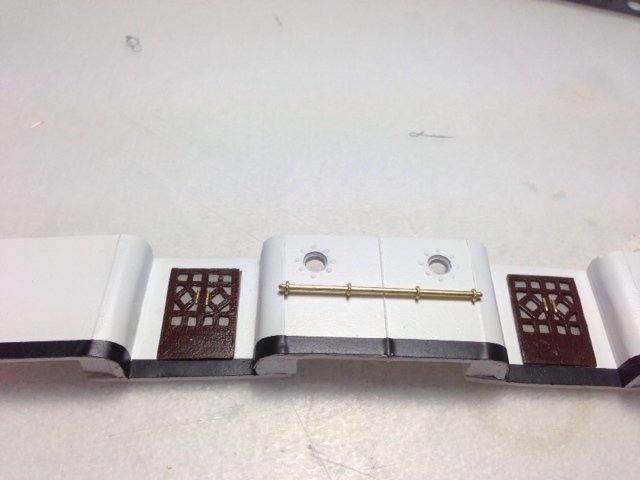

Moooolto lentamente il cantiere avanza, ho quasi terminato le paratie di poppa, purtroppo quello che vedete mi e' costato una settimana di lavoro....
manca tutto l' ambaradan antiincendio e qualche dettaglio, in ogni caso la parete e' terminata con tanto di lucido opaco.

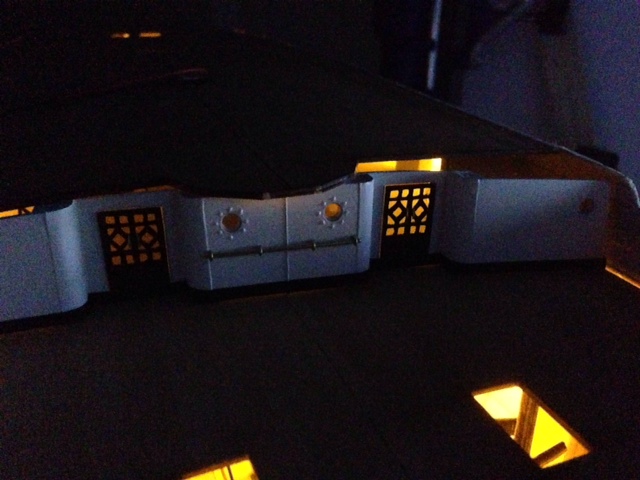

Come potete vedere le porte sono interamente autocostruite, e tutte forate, con un lamierino di plastica all' interno, anche se appena apoggiata, mi pare che l' effetto dell' illuminazione ripaghi gli sforzi fatti.
Colto da un piccolo momento di tristezza oggi mi sono fatto pure un paio di regali... il libro di curti... e il supporto colonna dremel.

[sam_59]

lavoro molto pulito e realistico, complimenti

[SergioD]

ciao particolare molto interessante che sfugge ma non al mio occhi e' che hai riproposto la chiodatura attorno gli oblo.lavoro veramente ben fatto . ecco cio che serve a rappresentare bene un modello .bravo .sulle porte ti avrei proposto del filo di ottone saldato che appiattito limando avrebbe dato piu' finezza . ma non ti preoccupare va beniissimo cosi'. l'idea c'e'(adesso una cattiveria :le teste che si contano attorno gli oblo sono 16 e non 8

[Amstaff]

Originariamente inviata da sam_59

lavoro molto pulito e realistico, complimenti

cia sam... Ti ringrazio molto, na bella faticata però ....😥


Inviato da mio iPad usando Tapatalk
