Vecchio 06-01-24, 11:13 AM   #1
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito Lancia a 10 remi da 25 piedi - 1:72 - FALKONET

Ciao a tutti, cari amici!

Da molto tempo non mi avete visto qui sul forum, perché purtroppo ho sempre molto lavoro e non ho tempo per il modellismo. Pensate che l'ultima volta che ho fatto qualcosa sul Polozk è stato due anni fa, durante le vacanze del nuovo anno 2022!

Ma bando alle giustificazioni, e passiamo a questo nuovo WIP.

Con l'approvazione della moglie, a metà dicembre ho ordinato a Falkonet la nuova Lancia a 10 remi da 25 piedi, in scala 1:72.
Si tratta di una novità nel catalogo Falkonet.

Il kit è interamente in legno di pero, con un foglietto di fotoinciisioni per la ferramente.
La lancia finita viene lunga 110mm, e ha dei particolari così piccoli che solo a guardarli ho paura di romperli!

Con la mia signora moglie abbiamo deciso di dare alla lancia una colorazione di fantasia, che vada bene con gli interni della nuova casa, in cui ci siamo trasferiti il 31 dicembre 2022.
In foto l'idea di colorazione cui tendo, con la sola differenza che la chiglia non sarà più scura del fasciame.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20231221_175702.jpg
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 06-01-24, 11:24 AM   #2
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito Apertura della scatola di montaggio

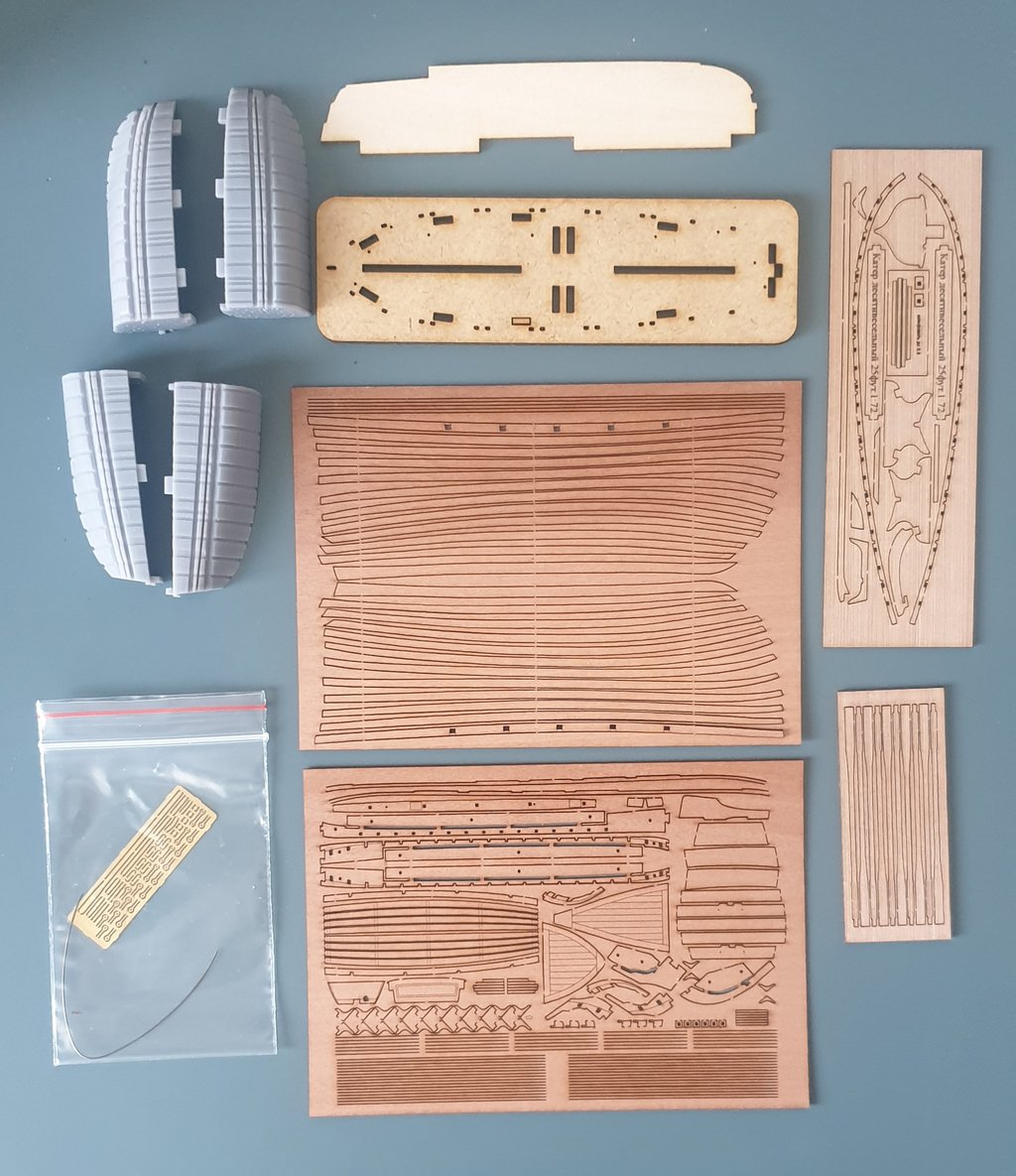

Apriamo la scatola di montaggio.

Il kit si compone di:
- foglio di istruzioni visuali: praticamente non c'è testo, solamente disegni molto dettagliati, gli stessi che Igor della Falkonet ha realizzato per il taglio laser dei componenti;
- un foglio in pero con i corsi di fasciame;
- un foglio in pero con i vari particolari degli interni della lancia;
- un foglio in pero con i dormienti, la base del modello e alcuni altri particolari;
- un elemento in MDF come base;
- un elemento in compensato;
- 4 parti in plastica come dima per la costruzione del modello;
- un foglietto in fotoincisione con la ferramenta, e un pezzo di filo di ottone da 0,4mm di diametro;
- un foglio in pero con i 10 remi.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_130949.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131002.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131009.jpg

Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131458.jpg
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 06-01-24, 11:28 AM   #3
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

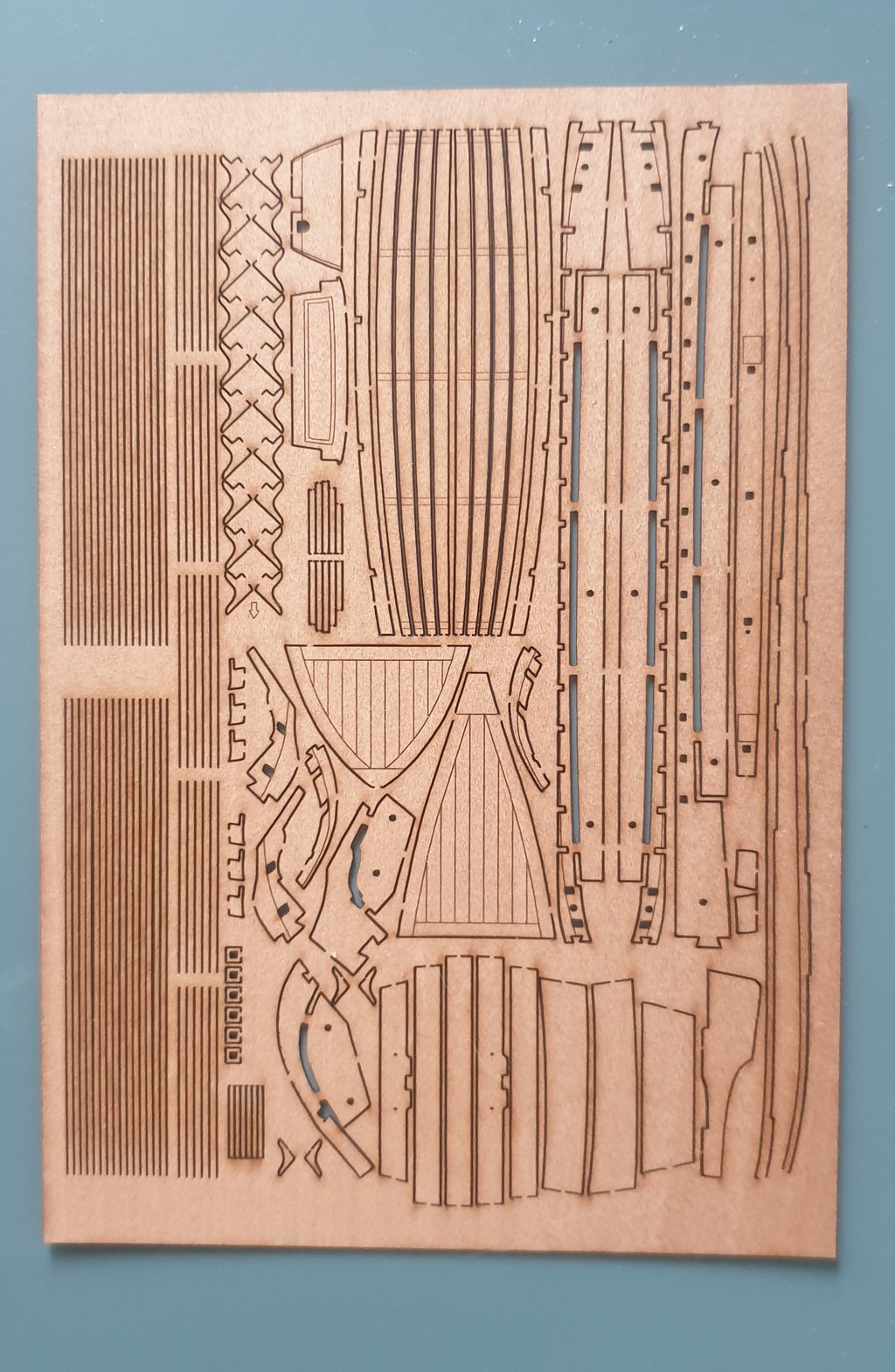

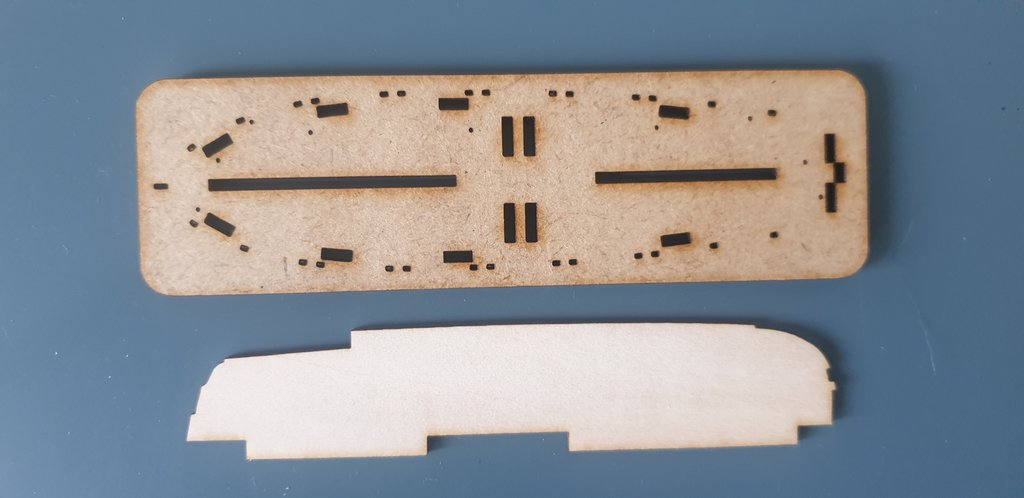

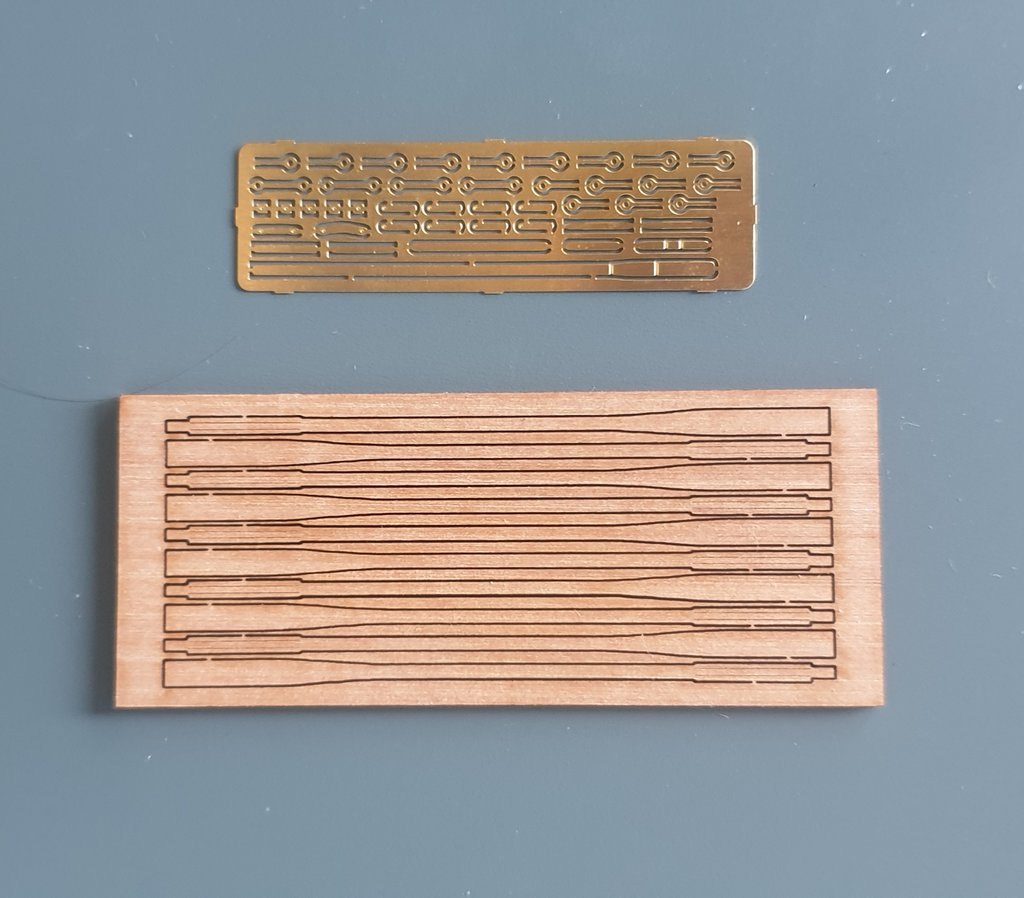

Ecco delle foto di ognuna delle parti, in modo che si vedano meglio tutti i dettagli.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131526.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131600.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131643.jpg

Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131748.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131802.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_131813.jpg

__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 06-01-24, 11:35 AM   #4
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito Iniziamo a lavorare sul modello...

E allora diamo inizio alla costruzione!

Considerando quanto piccola verrà questa lancia, ho pensato di colorare preventivamente la parte interna del fasciame dello scafo, il dormiente, la serretta delle panche, il paramezzale e a chiglia.
Ho colorato anche la falchetta (internamente ed esternamente) e i due corsi di fasciame successivi con un colore verdeacqua.
Con il colore ocra ho colorato i listellini che faranno poi da bordatura.
Ho usato dei colori acrilici, come avevo fatto con il nero sul Polozk.

Ora, non so se è la qualità diversa dei colori, o se sono io che non sono molto esperto con il colore, oppure se è solo perché i fogli di pero sono sottilissimi (un millimetro in tutto, o poco più e poco meno), fatto sta che come vedete nelle foto il legno si è un po' imbarcato, e la copertura del colore non è omogenea.
La prossima volta proverò con degli smalti opachi, magari dati con la tecnica dry brush (pennello asciutto) a più riprese.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_143500.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_191901.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_192003.jpg

__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 06-01-24, 12:07 PM   #5
Utente

L'avatar di Rob70

Registrato dal: Mar 2018
residenza: abruzzo
Messaggi: 651
Rob70 è un newbie...
predefinito

Buongiorno è un piacere sicuramente seguirti e ritrovarti sul "campo". Bella scelta. Sono inclusi occhiali e lente di ingrandimento ? . Comunque sul fatto che il legno tende a curvarsi, visto l'esile spessore, a volte basta un po' di umidità della vernice per fare reazione. Però dovrebbero, asciugandosi, tornare a posto. Oppure nel fare un'altra passata di vernice puoi provare appena sono asciutti al tatto a mettere dei pesi sopra, chiaramente tutto ben in piano, e così nella fase finale dell'asciugatura rimangono dritti. Queste è la mia esperienza su alcuni particolari in cui ho provato, forse altri hanno ulteriori suggerimenti. Rinnovo intanto il mio interesse di seguirti con piacere

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net
Rob70 ora è in linea   Rispondi quotando
Vecchio 06-01-24, 01:26 PM   #6
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 522
De Ruyter è un newbie...
predefinito

Bentornato!
Forse mettendo prima una vernice turapori l'acqua non sarebbe penetrata all'interno del legno.

Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:01 PM   #7
Utente

L'avatar di AldoZ24

Registrato dal: Aug 2020
residenza: Roma - Sicilia
Messaggi: 296
AldoZ24 è un newbie...
predefinito

Iniziamo l'anno nuovo con un'altra interessante realizzazione.


Dovendo verniciare i pezzi ancora da incollare l'uso di colori acrilici penetranti mi sembra la scelta migliore per lasciare spazio alla penetrazione dei collanti.
Recentemente ho falto qualche esperimento con parti in PLA ottenute con la stampante 3d e devo dire che è una vera tragedia, ho messo tutto da parte ed ho ripreso a fare segatura.
AldoZ24 non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:08 PM   #8
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da De Ruyter Visualizza il messaggio
Bentornato!
Forse mettendo prima una vernice turapori l'acqua non sarebbe penetrata all'interno del legno.

Rodolfo
Il turapori è stato valutato, ma
1) non ce l'ho, e sarei dovuto andare a comprarlo (sotto le feste la pigrizia è esponenzialmente maggiorata, rispetto al resto dell'anno!)
2) credevo che l'acrilico si comportasse in maniera un po' diversa (sul Polozk tutte le parti in nero sono colorate con acrilico Maimeri e non ho avuto problemi - anche se, bisogna dirlo, gli spessori di cui parliamo sono nettamente diversi)
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:10 PM   #9
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da Rob70 Visualizza il messaggio
Buongiorno è un piacere sicuramente seguirti e ritrovarti sul "campo". Bella scelta. Sono inclusi occhiali e lente di ingrandimento ? . Comunque sul fatto che il legno tende a curvarsi, visto l'esile spessore, a volte basta un po' di umidità della vernice per fare reazione. Però dovrebbero, asciugandosi, tornare a posto. Oppure nel fare un'altra passata di vernice puoi provare appena sono asciutti al tatto a mettere dei pesi sopra, chiaramente tutto ben in piano, e così nella fase finale dell'asciugatura rimangono dritti. Queste è la mia esperienza su alcuni particolari in cui ho provato, forse altri hanno ulteriori suggerimenti. Rinnovo intanto il mio interesse di seguirti con piacere
Gli occhiali con le lenti d'ingrandimento, tipo orafo, ce li ho già, perché avvicinandomi ai 50 ormai sono indispensabili.
La terza mano non la uso (sebbene l'abbia) perché i pezzi sono troppo sottili e i coccodrilli nella migliore delle ipotesi li deformerebbero, nella peggiore li spezzerebbero.
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:15 PM   #10
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

La costruzione della lancia inizia con l'anima della chiglia.
Sulla base in MDF ci sono dei forellini nei quali, secondo le istruzioni, andrebbero infilati dei pezzettini di filo d'ottone da 0,4mm.
Vanno benissimo anche gli spilli, che ho usato.

L'anima della chiglia è divisa in tre parti - chiglia, ruota, dritto - da incollare insieme.
Questi tre componenti presentano anche delle parti in più, che successivamente verranno rimosse.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_192916.jpg
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:18 PM   #11
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

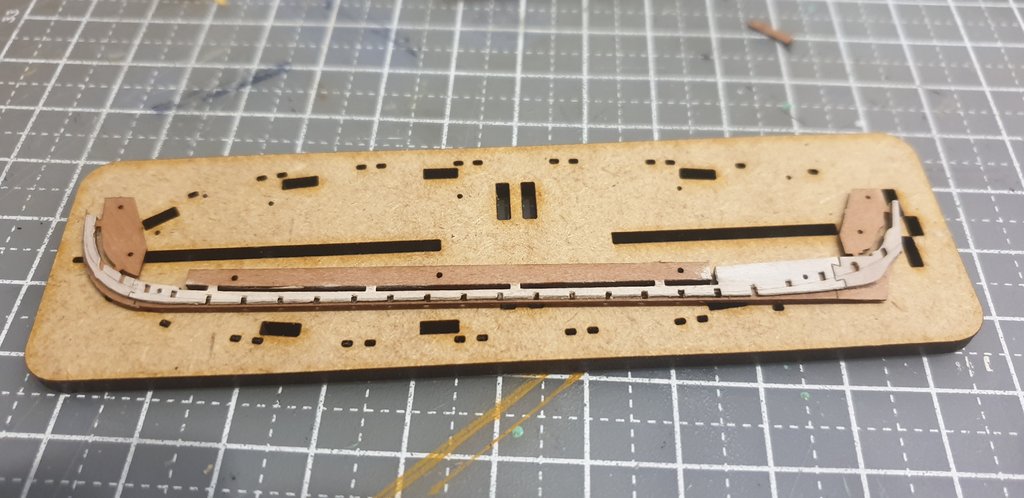

A seguire, sui due lati, utilizzando sempre i forellini per gli spilli, si incollano le altre parti della chiglia (tre per lato, come per l'anima), che preventivamente avevo colorato di bianco (leggermente "sporcato" con una punta di nero).
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_204651.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_212111.jpg
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:22 PM   #12
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

Mentre la chiglia si incolla per benino, sotto a dei libri come peso, passiamo a montare la dima della barca.

Occorre incollare sull'elemento in MDF (base) l'elemento in compensato, su cui poi riposerà la chiglia.

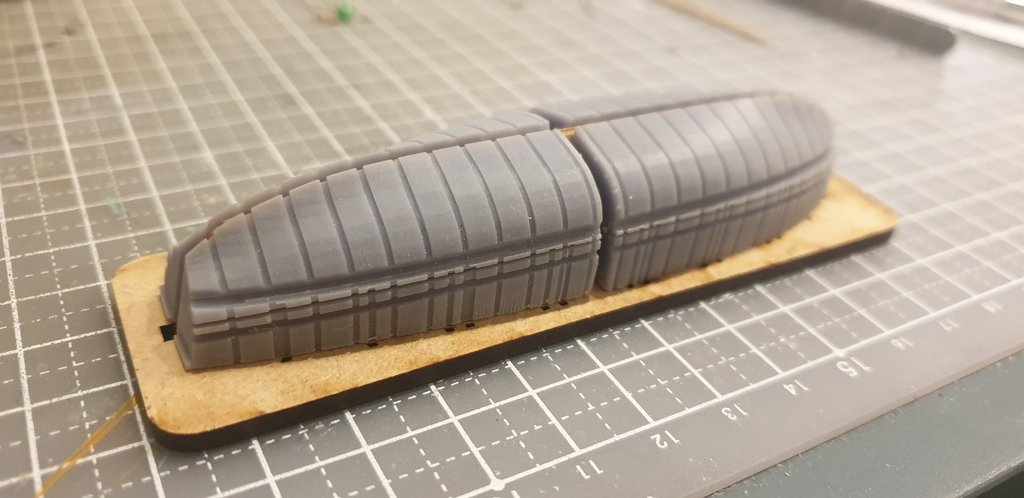

Quindi inseriamo nelle apposite fessure le 4 parti in plastica (dima) per la costruzione del modello.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_212850.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_220841.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_220849.jpg

Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240101_220935.jpg
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:25 PM   #13
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

Ad asciugatura della colla avvenuta, si possono rimuovere gli elementi in più della chiglia, che come avete visto nelle foto precedenti servivano a tenere in posizione l'anima della chiglia con gli spilli.

Quindi seguendo le linee premarcate, si procede con il quartabuono della chiglia, per meglio accogliere poi le intestazioni dei corsi di fasciame.
Nelle foto la limatura sembra molto grezza, ma considerate che le foto sono molto ingrandite: al tatto è tutto molto liscio.

Giunge quindi il momento di poggiare la chiglia sulla dima (senza incollare nulla!)
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_111031.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_111101.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_111109.jpg

Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_111127.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_111132.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_111245.jpg

__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:37 PM   #14
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

Il passo successivo (numero 6 di 27 nelle istruzioni) è il posizionamento dei due dormienti.
Anche questi particolari sono stati preventivamente colorati di bianco sporco, nella parte che sarà poi interna, lasciandoli grezzi nella parte esterna, dove veranno incollati gli scalmotti, le coste e la falchetta.

Con un po' d'acqua ho bagnato i dormienti per fargli assumere la giusta curvatura da prua a poppa, non prima di aver verificato che si incastrino bene nella loro sede sulla dima.
Si incolla solamente la parte finale a prua, dove si intesta alla ruota, il resto viene lasciato libero.
Per mantenere la forma ed evitare che il dormiente esca dalla sua sede sulla dima, a poppa ho appoggiato due pezzettini di legno e ho tenuto tutto con un elastico, mentre i dormienti si asciugavano dall'acqua usata per la curvatura. Questo passaggio non l'ho fotografato.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_115021.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_120842.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_131838.jpg

__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
Vecchio 07-01-24, 03:47 PM   #15
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,787
Killik inizia ad ingranare.
predefinito

A detta di Igor, il proprietario e realizzatore del kit, a questo punto inizia la fase più delicata: il posizionamento degli scalmotti e delle coste.

In effetti è un lavoro lungo e delicato.

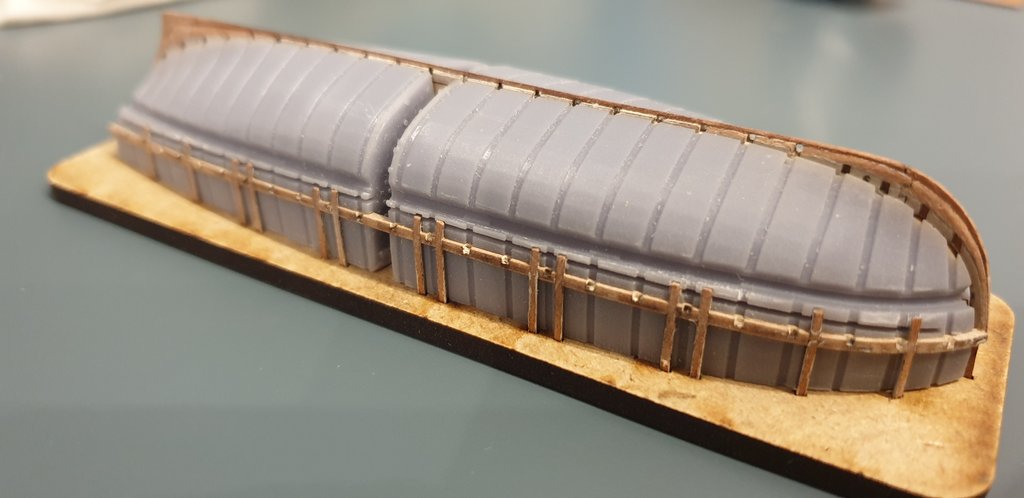

Ogni scalmotto va bagnato, inserito nella dima in un foro rettangolare con la stessa sezione dello scalmotto, ed incollato sul dormiente con una punta microscopica di colla, per evitare che questa passi sotto ed incolli inavvertitamente anche il dormiente alla dima.
Igor mi ha suggerito, in questa fase, di usare la cianoacrilica.
Io invece ho usato la vinilica.
Il calore delle dita, mentre tenevo il pezzo in posizione, ha riscaldato il legno e aiutato la vinilica a fare presa più in fretta.
Quindi con l'aiuto di un bastoncino in legno per girare il caffé, ho "sfregato" la superficie di contatto dello scalmotto al dormiente: il calore generato dall'attrito ha definitivamente asciugato la colla (usare il ferro da stiro, qui, anche se si trattasse di uno di quelli piccoli da viaggio, è molto sconsigliato, perché si rischia di sciogliere la plastica della dima sottostante).

Tanta pazienza e tempo: d'altronde la pazienza non è la materia prima del nostro hobby, subito dopo il legno?

Il tempo totale impiegato per il posizionamento di tutti gli scalmotti (14 a dritta e 14 a sinistra) è stato di circa 3 ore.
Icone allegate
Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_173025.jpg   Lancia a 10 remi da 25 piedi - 1:72 - FALKONET-20240105_173400.jpg
__________________
Lancia 4 remi
Lancia 10 remi
Killik non è in linea   Rispondi quotando
