Cocca Anseatica

[caracciolo]

chiunque capisca un minimo di modellismo non puo non apprezzare la tua bravura
sono ufficialmente tuo fan
continua cosi

[Somis]

Mi unisco ai colleghi ed amici modellisti dicendoti "BRAVO TRINK !" e ringraziandoti anche per tutti i consigli molto validi che dai sempre.

[ollyweb]

Una cosa molto bella del forum è la possibilità di vedere passo passo la nascita di questi modelli....complimenti Trink...molto professionale
la cosa che ci accomuna in molti è il fatto che molte volte le fotografie vengono fatte dove capita...a me manca solo il bagno ah ah ah
vedo che Trink ha usato il balcone.....
ciao ancora e vai alla grandissimaaaaa
Olly

[marco21]

Gran lavoro Trinchetto, è molto bello vedere crescere i tuoi modelli e i tuoi esperimenti con il ferro sono molto molto interessanti, da tenere a mente per le occasioni particolari.
ciao

[Oskar94]

non esistono parole per descrivere l'incredibile magnificenza di questa opera d'arte

[trinchetto]

E' solo una nave un po' diversa dal solito, sulla quale ho fatto qualche sperimentazione che tornerà utile in futuro. Nelle acque del forum navigano modelli decisamente più attraenti.....!!

Trink

[trinchetto]

Iniziata la posa delle strutture di sostegno del castello di prua. Aiutandomi con una dima di cartone e con una squadretta da carpentiere, ogni elemento subisce una serie di lavorazioni:
- i braccioli devono essere smussati di spigolo nella superficie di appoggio (per rendere perfettamente verticale il quinto) e devono essere limati prima di lato (per dare inclinazione verso esterno ai quinti) poi smussati di spigolo (per orientare i quinti verso prua).
- i quinti devono esser smussati di lato (per renderli perpendicolari alla mezzeria della nave)

Ovviamente, tutti i braccioli ed i quinti dovranno risultare perpendicolari rispetto alla linea d'acqua e dovranno avere la medesima inclinazione verso l'esterno. Mentre l'inclinazione laterale dei quinti dovrà seguire l'andamento del tavolato di prua, che non ha curvatura costante. Vedremo cosa salterà fuori.

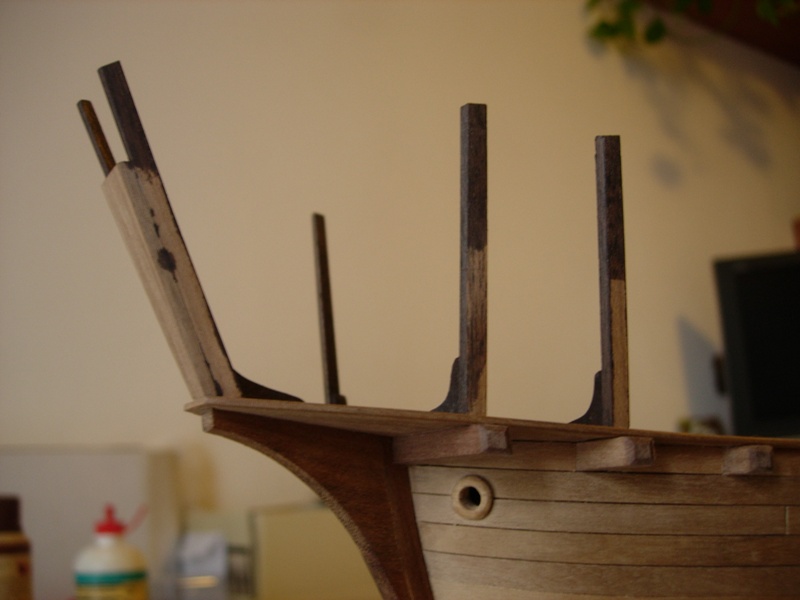

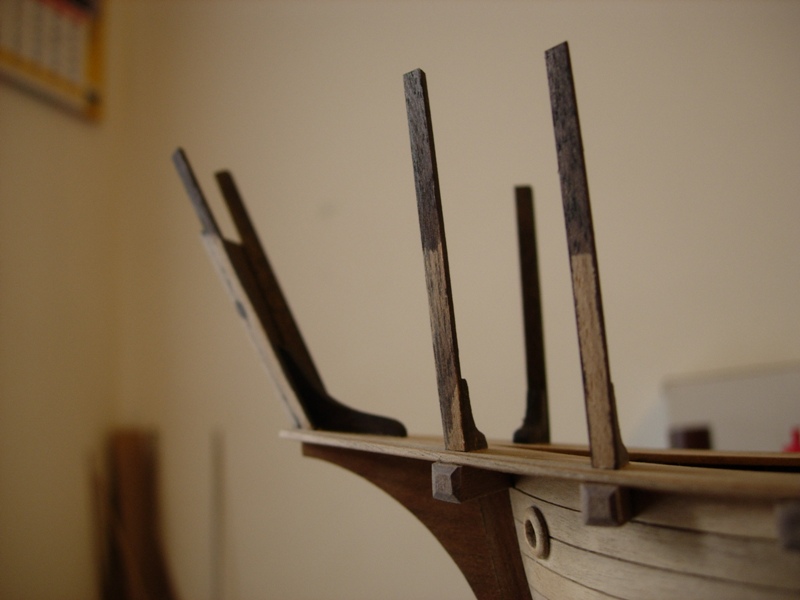

Metto foto dei primi quinti e piccolo trucchetto per allineare tra loro e sui travi di sostegno i braccioli. Perchè.... quasi mi dimenticavo.... la posizione dei quinti deve essere anche simmetrica sui lati, allineata ai travi (dovendo poggiare su di essi) ed equidistante dal bordo del tavolato (dovendo rimanere anche una piccola cornice uniforme dopo aver posato il fasciame)!!!!

Trink

[blusky1974]

ciao trinca
se puoi posta un disegno di come è il progetto del particolare che vuoi realizzare del modello almeno possiamo seguire meglio i tuoi progressi.

[zakimor]

Originariamente inviata da trinchetto

Iniziata la posa delle strutture di sostegno del castello di prua. Aiutandomi con una dima di cartone e con una squadretta da carpentiere, ogni elemento subisce una serie di lavorazioni:
- i braccioli devono essere smussati di spigolo nella superficie di appoggio (per rendere perfettamente verticale il quinto) e devono essere limati prima di lato (per dare inclinazione verso esterno ai quinti) poi smussati di spigolo (per orientare i quinti verso prua).
- i quinti devono esser smussati di lato (per renderli perpendicolari alla mezzeria della nave)

Ovviamente, tutti i braccioli ed i quinti dovranno risultare perpendicolari rispetto alla linea d'acqua e dovranno avere la medesima inclinazione verso l'esterno. Mentre l'inclinazione laterale dei quinti dovrà seguire l'andamento del tavolato di prua, che non ha curvatura costante. Vedremo cosa salterà fuori.

Metto foto dei primi quinti e piccolo trucchetto per allineare tra loro e sui travi di sostegno i braccioli. Perchè.... quasi mi dimenticavo.... la posizione dei quinti deve essere anche simmetrica sui lati, allineata ai travi (dovendo poggiare su di essi) ed equidistante dal bordo del tavolato (dovendo rimanere anche una piccola cornice uniforme dopo aver posato il fasciame)!!!!

Trink

scusa se già qualcuno te lo ha chiesto e gli hai pure risposto ma .....volevo sapere che legno stai usando

[trinchetto]

Originariamente inviata da blusky1974

ciao trinca
se puoi posta un disegno di come è il progetto del particolare che vuoi realizzare del modello almeno possiamo seguire meglio i tuoi progressi.

magari ci fosse, un progetto!
Sto cercando di interpretare alcuni disegni d'epoca che mostrano travi di sostegno a mezzavia. Nelle caracche le travi corrispondono ai bagli e la cosa non pone problemi. Qui, invece, bisogna "spezzare" sopra e sotto al castello.... ciò che mi è venuto in mente è fare qualcosa di simile ai sostegni delle sporgenze del cassero, delle mensole, insomma, a braccioli alternati: braccioli dritti sorreggono i travi, braccioli rovesciati sorreggono i quinti del castello (sono quelli che ho postato), braccioli dritti sosterranno i bagli del castello.

Ho a riferimento questa foto, che è l'interno di una cocca ricostruita (Lisa von Lubeck). Il ponte di batteria è il tavolato che ho realizzato, i braccioli rovesciati son quelli che poggiano sul ponte, quelli dritti (che sorreggono i bagli) son quelli in alto.

Le parti sporgenti dei quinti saranno anche i supporti dei parapetti.

Trink

[gippo]

complimenti, sta venendo su veramente bella...
manda sempre gli aggiornamenti...
ciao

[trinchetto]

Originariamente inviata da zakimor

scusa se già qualcuno te lo ha chiesto e gli hai pure risposto ma .....volevo sapere che legno stai usando

No, finora non era stato chiesto. E' noce mansonia di tonalità.... scelta in un luuungo pomeriggio nel negozio di modellismo, listello per listello! I listelli inferiori (quelli a clinker) sono 1,5x5 mm, quelli superiori (messi in posa piana) sono 1x5 mm. Cercai di giocare un po' sulle tonalità, selezionandoli un po' più chiari sopra e un po' più scuri sotto, in modo da rimarcare lo "stacco" ma sempre di un colore che, a finitura ultimata, risultasse molto "caldo" e possibilmente vicino a quello della quercia un po' invecchiata. Penso che userò comunque un po' di olio paglierino colorato noce per scurire il tutto. La chiglia è invece in noce nazionale: vidi una tavoletta di 8x100x1100 mm e la comprai al volo, visto che aveva quel magnifico colore!!!

Trink

[boden]

Originariamente inviata da trinchetto

magari ci fosse, un progetto!
Sto cercando di interpretare alcuni disegni d'epoca che mostrano travi di sostegno a mezzavia. Nelle caracche le travi corrispondono ai bagli e la cosa non pone problemi. Qui, invece, bisogna "spezzare" sopra e sotto al castello.... ciò che mi è venuto in mente è fare qualcosa di simile ai sostegni delle sporgenze del cassero, delle mensole, insomma, a braccioli alternati: braccioli dritti sorreggono i travi, braccioli rovesciati sorreggono i quinti del castello (sono quelli che ho postato), braccioli dritti sosterranno i bagli del castello.

Ho a riferimento questa foto, che è l'interno di una cocca ricostruita (Lisa von Lubeck). Il ponte di batteria è il tavolato che ho realizzato, i braccioli rovesciati son quelli che poggiano sul ponte, quelli dritti (che sorreggono i bagli) son quelli in alto.

Le parti sporgenti dei quinti saranno anche i supporti dei parapetti.

Trink

e per fortuna che non hai un disegno da seguire.........

sinceramente non credo che avresti grossi problemi con l'arsenale Trink, hai già una grossa precisione e un occhio molto attento per i particolari, vai così che stai andando alla grande!!!!

Paolo

[blusky1974]

Originariamente inviata da trinchetto

magari ci fosse, un progetto!
Sto cercando di interpretare alcuni disegni d'epoca che mostrano travi di sostegno a mezzavia. Nelle caracche le travi corrispondono ai bagli e la cosa non pone problemi. Qui, invece, bisogna "spezzare" sopra e sotto al castello.... ciò che mi è venuto in mente è fare qualcosa di simile ai sostegni delle sporgenze del cassero, delle mensole, insomma, a braccioli alternati: braccioli dritti sorreggono i travi, braccioli rovesciati sorreggono i quinti del castello (sono quelli che ho postato), braccioli dritti sosterranno i bagli del castello.

Ho a riferimento questa foto, che è l'interno di una cocca ricostruita (Lisa von Lubeck). Il ponte di batteria è il tavolato che ho realizzato, i braccioli rovesciati son quelli che poggiano sul ponte, quelli dritti (che sorreggono i bagli) son quelli in alto.

Le parti sporgenti dei quinti saranno anche i supporti dei parapetti.

Trink

trink i quindi dovranno essere di piu' di quattro lo dico per dare maggiore robustezza alle parti superiori non per una critica...

[Alby95]

Scusa Trink per la domanda stupida...ma come mai è così difficile trovare del materiale circa queste navi?
