Cocca Anseatica

[trinchetto]

Dai, che venendo fuori dall'impiccio.... magari ci si può fare (pardon: potrai fare) un originalissimo soggetto. Tipo soldato di marina al pezzo o un paio di loro al caricamento!!!!

Intanto grazie per l'interessamento

Trink

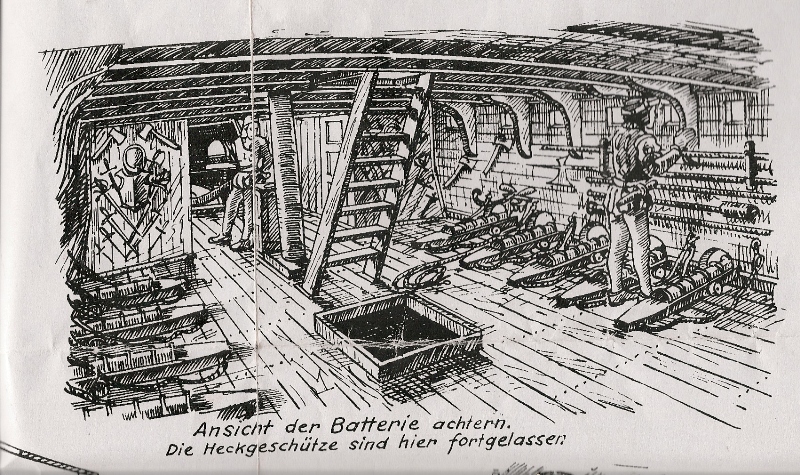

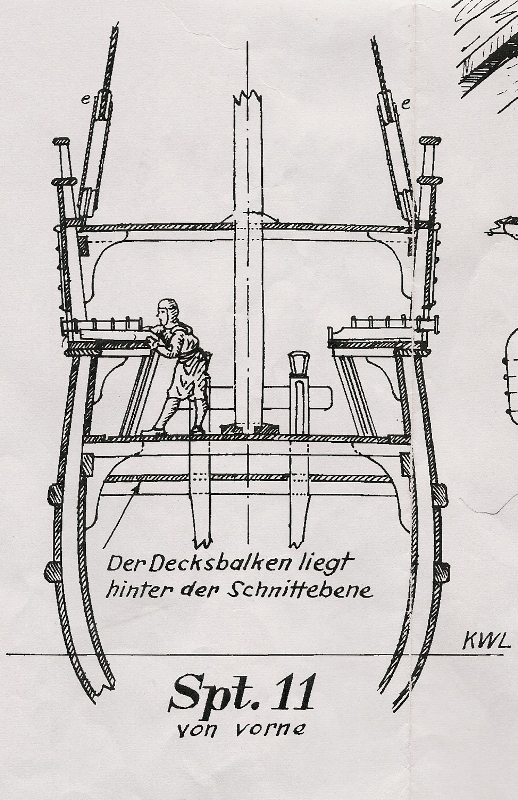

p.s allego qualche immagine dei miei piani costruttivi. Le prime due, batterie di prua, le altre batterie di poppa. Nella seconda immagine la bombardella di destra sembra fermata - dietro - da una chiavetta di rinculo del pezzo (che non avevo notato e che non compare in altre immagini)... sulla quale nutro parimenti qualche riserva. A meno che non fosse un profilato di metallo solidamente fissato al supporto......sembrerebbe quasi una sorta di calcio per la spalla dell'artigliere....

[boden]

guardando una delle immagini delle bombardelle di prua mi sembra di vedere un pò di spazio tra il piano del supporto e l'affusto nella parte anteriore, quindi quello che hai notato tu ptrebbe essere benissimo una specie di fermo di sicurezza per impedire lo scorrimento eccessivo dopo lo sparo. in pratica quella struttura è solo un piano d'appoggio, come se fosse il ponte della nave; mettiamoci poi che il calibro non è eccessivo quindi di conseguenza il rinculo è minore. ho ingrandito una parte dell'immagine, vedi come ti sembra l'idea...

[trinchetto]

Il fermo, in questa ipotesi, sostituirebbe le cime di trattenuta. Tornando a due possibili soluzioni:
- l'affusto è fisso o tra guide (la seconda soluzione permetterebbe anche l'alzo)
- oppure l'arma veniva tirata fuori solo in caso di utilizzo, quindi c'è solo il fermo posteriore per il rinculo (niente guide e affusto libero).

Trink

[boden]

Originariamente inviata da trinchetto

Il fermo, in questa ipotesi, sostituirebbe le cime di trattenuta. Tornando a due possibili soluzioni:
- l'affusto è fisso o tra guide (la seconda soluzione permetterebbe anche l'alzo)
- oppure l'arma veniva tirata fuori solo in caso di utilizzo, quindi c'è solo il fermo posteriore per il rinculo (niente guide e affusto libero).

Trink

la seconda ipotesi mi sembra molto plausibile, trattandosi di pezzi diciamo più "leggeri", altro fattore poi potrebbe essere il fatto che il modello che stai realizzando è un naviglio commerciale almeno mi sembra ) e non propriamente da guerra.
ti allego una scansione da un libro che ho, la scala è 1/4 perchè è una riproduzione, ma trasformandola con le dimensioni riportate ci assomiglia molto, in quel caso l'affusto è una semplice tavola scanalata e il pezzo è realizzato così per dargli mobilita nello spostamento da una postazione all'altra, trattasi di artiglieria terrestre del XIV sec. , ma fino alla fine del 1400 l'artiglieria non aveva fatto passi da gigante.
che ne pensi ??

Paolo

[trinchetto]

si, è nave commerciale dunque l'armamento leggero potrebbe in effetti essere tirato fuori solo all'occorrenza. E con la modifica che ho fatto (sostituzione dei trespoli di appoggio con un semi-ponte vero e prorrio) la cosa è ancor più plausibile.

Trink

p.s. .... manca l'allegato.....

[boden]

Originariamente inviata da trinchetto

si, è nave commerciale dunque l'armamento leggero potrebbe in effetti essere tirato fuori solo all'occorrenza. E con la modifica che ho fatto (sostituzione dei trespoli di appoggio con un semi-ponte vero e prorrio) la cosa è ancor più plausibile.

Trink

p.s. .... manca l'allegato.....

scusa Tink ma sono rincoglionito da raffreddore....... te lo metto subito

[trinchetto]

malanni di stagione .... oggi sono a casa con febbre, mal di testa e crampi dappertutto.... certo che questo inverno non ne vuole sapere di finire!!

Grazie
Trink

[trinchetto]

Piccolo avanzamento con le strutture di sostegno.....

[boden]

molto bello davvero, bellissima la stondatura della poppa.
sulle parti alte dei castelli metti il fasciame a clinker??

Paolo

[capitan red]

veramente bello!!


Dario!!

[trinchetto]

Originariamente inviata da boden

molto bello davvero, bellissima la stondatura della poppa.
sulle parti alte dei castelli metti il fasciame a clinker??

Paolo

Penso di mettere il fasciame accostato, lasciando le commessure in evidenza. Nel paio di immagini d'epoca che uso come riferimento, inoltre, i castelli sono dipinti coi colori della città di Lubecca: rosso in basso e bianco in alto ... e gli incintoni sono rossi, così come le coste laterali. Se non mi diventa la nave di Arlecchino provo a fare uguale.

Trink

[trinchetto]

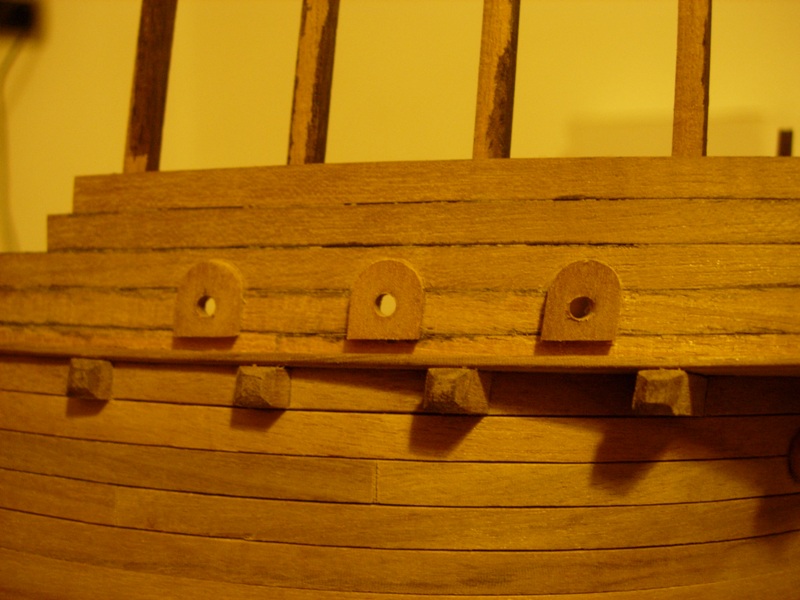

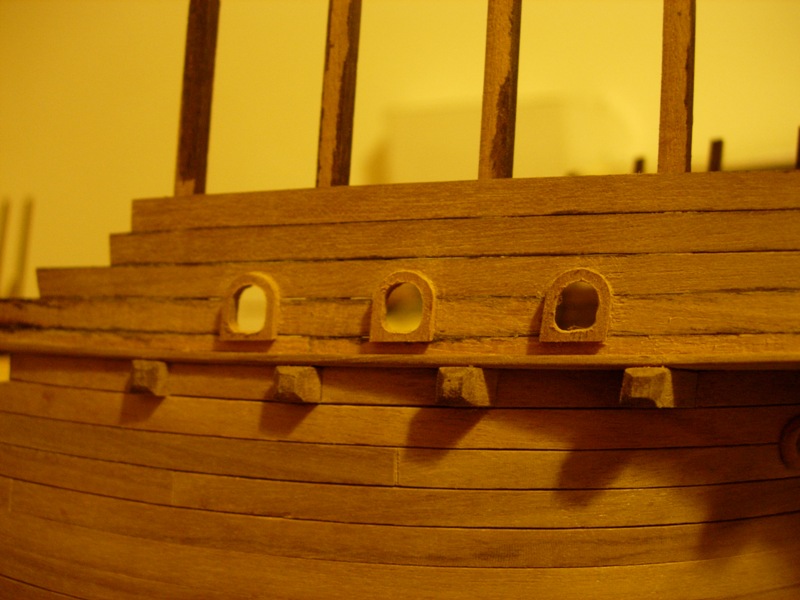

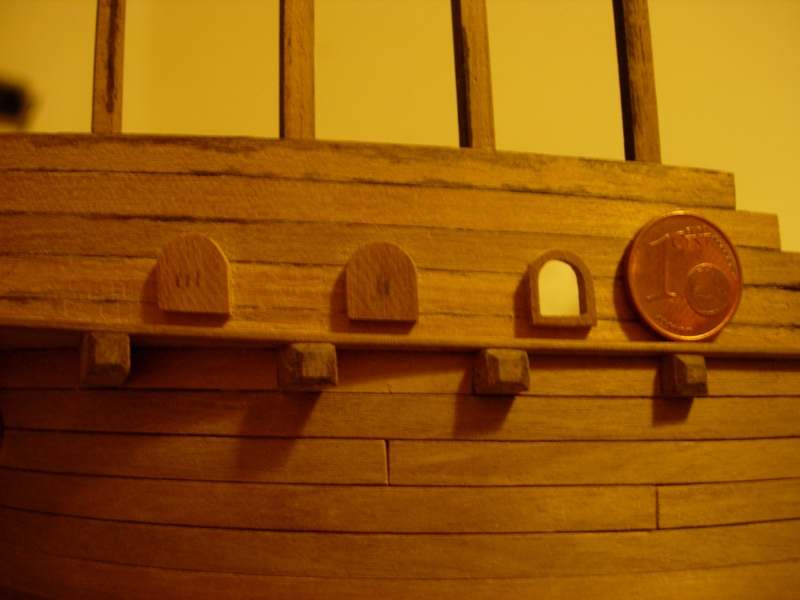

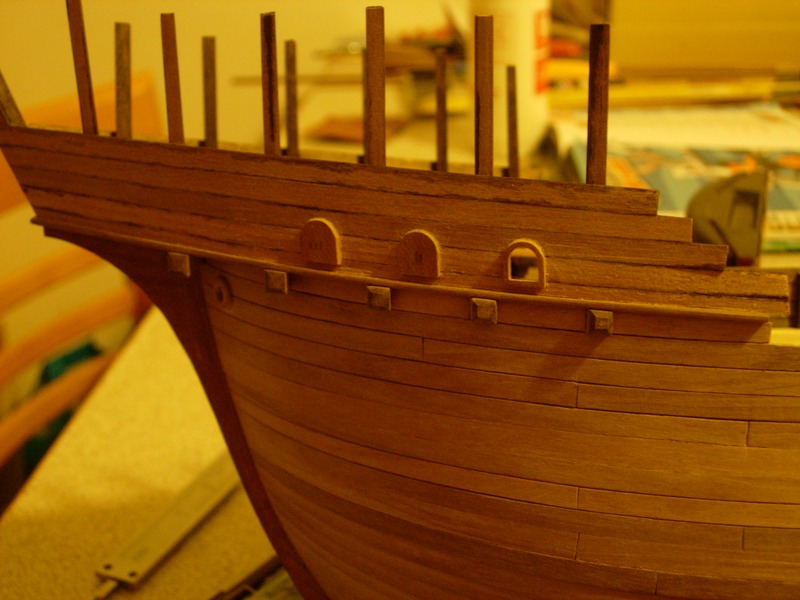

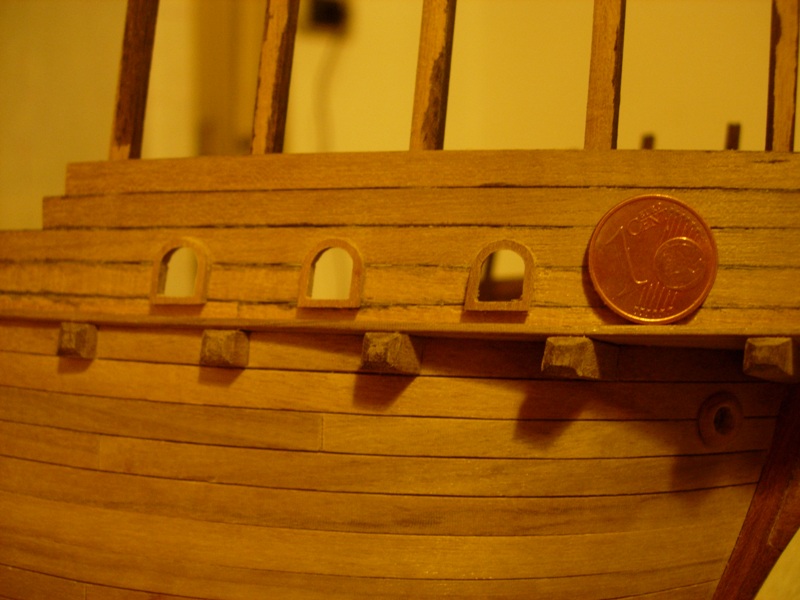

piccolo aggiornamento. Fatti i sabordi di prua. Essendo piccoli e sottili ho prima realizzato il profilo esterno da listello , poi ho incollato, infine sagomato a trapano, fresa e limette ad ago.

Verranno inglobati da successivo secondo rivestimento, dal quale sporgeranno di 1/2 millimetro.

Trink

[SEA.WOLF]

Complimenti per il lavoro e soprattutto per la descrizione, le foto sono molto esplicative e rendono chiaro il metodo.

[car]

buon reportage. bella la sequenza delle foto, come si suol dire "step by step".

car melo

[capitan red]

grande Trink.

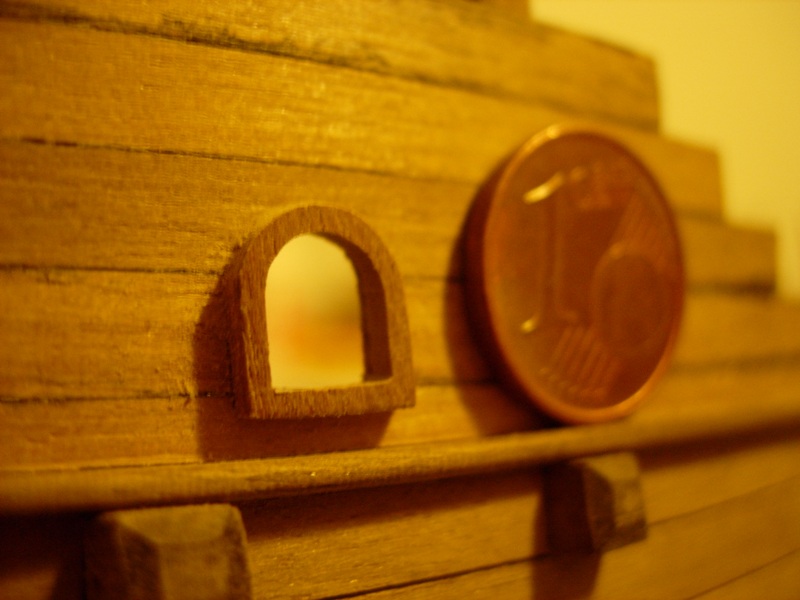

a vedere il rapporto dimensionale rispetto la monetina evidenzia su quali "micro" grandezze stai lavorando e di quanta precisione sia stata adottata.
buon lavoro , seguirti e' sempre un piacere.

Dario!!
