Vecchio 21-11-12, 04:35 PM   #31
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,661
Killik inizia ad ingranare.
predefinito

Cosa è successo all'elica?
__________________
Sezione maestra
Galeone
Santa Maria
Killik non è in linea   Rispondi quotando
Vecchio 21-11-12, 04:52 PM   #32
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da Tuvok Visualizza il messaggio
Bella bestiola!!!

Sia il protagonista della foto 1 che il modello

Buon cantiere!

Alex
1:versione al caldo
2:versione attacco.....
3:versione marinaresca notturna
4:versione pisolo
5:versione scalata verso ghiacciaio fradusta
Icone allegate
Amerigo Vespucci su base Panart-1.jpg   Amerigo Vespucci su base Panart-2.jpg   Amerigo Vespucci su base Panart-3.jpg

Amerigo Vespucci su base Panart-4.jpg   Amerigo Vespucci su base Panart-5.jpg
Amstaff non è in linea   Rispondi quotando
Vecchio 21-11-12, 04:54 PM   #33
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da Killik Visualizza il messaggio
Cosa è successo all'elica?
In che senso??? perche' pare ci sia na pala storta... che sinceramente mi par di ricordare sia proprio storta... o magari intendi che quella buona tiene tre pale e questa ne ha 4????
Amstaff non è in linea   Rispondi quotando
Vecchio 21-11-12, 07:57 PM   #34
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,661
Killik inizia ad ingranare.
predefinito

La prima che hai detto... pala storta?
__________________
Sezione maestra
Galeone
Santa Maria
Killik non è in linea   Rispondi quotando
Vecchio 21-11-12, 08:20 PM   #35
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao come nota aggiuntiva mancano sempre 2 mensole
Icone allegate
Amerigo Vespucci su base Panart-photo-4.jpg   Amerigo Vespucci su base Panart-2924233086_6569bfc88d_b.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 21-11-12, 09:36 PM   #36
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da Killik Visualizza il messaggio
La prima che hai detto... pala storta?
Dal vivo meno in ogni caso si è' storta... Fusioni a cera persa significa che stampano l' elica in conchiglia e poi fanno il grappolo a cera persa... Maneggiando le micro fusioni in cera l' avranno storta un po'....

Ultima modifica di Amstaff; 22-11-12 a 12:36 AM
Amstaff non è in linea   Rispondi quotando
Vecchio 21-11-12, 09:38 PM   #37
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da SergioD Visualizza il messaggio
ciao come nota aggiuntiva mancano sempre 2 mensole
Ottimo.... Cominciamo bene... Bhe farò un calchetto in resina e ne riproduco un paio.... Occhio Sergio che mo' comincio... Tienimi d' occhio eh....
Amstaff non è in linea   Rispondi quotando
Vecchio 21-11-12, 10:14 PM   #38
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ok.
SergioD non è in linea   Rispondi quotando
Vecchio 22-11-12, 12:52 AM   #39
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Allora ho numerato e ritagliato chiglia ordinate ecc... E incollato i tre settori della chiglia.
Purtroppo il compensato e' leggermente storto e i due settori qualche decimo più spessi del settore centrale, non riesco ad inserire nello scaletto che ho costruito, ho fatto na cava da 6mm non ho previsto regolazione, solitamente poi i compensati sono un po' scarsi, invece no e' abbondante.... Vabbe' domani la porto a lavoro e gli do na rettificata....

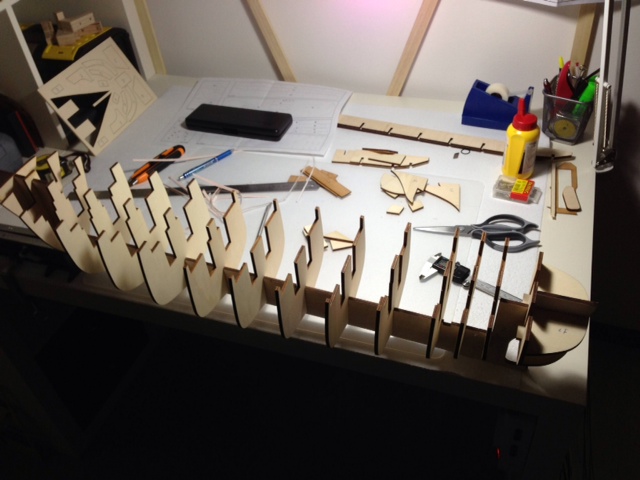

Ho montato le ordinate al volo così per rendermi conto degli ingombri... Caz... Che grande.... e quanto lavoro per mettere appunto lo scheletro....
Bhe iniziamo subito con i consigli, calcolando che in realtà la chiglia dovrebbe essere circa 1 mm e non sarebbe possibile per ovvi motivi, come dite di simulare al meglio sta cosa??
Parto da linea fine fasciame e rastremo da 6 a 1???? Praticamente ne uscirebbe na chiglia a v... vi posto un paio di foto per farvi capire, non fate caso al profilo, e' fatto puramente a caso solo per rendere l' idea!!!!
Icone allegate
Amerigo Vespucci su base Panart-photo-1.jpg   Amerigo Vespucci su base Panart-photo-2.jpg   Amerigo Vespucci su base Panart-photo-3.jpg

Amerigo Vespucci su base Panart-.jpg   Amerigo Vespucci su base Panart-b.jpg

Ultima modifica di Amstaff; 22-11-12 a 08:39 AM
Amstaff non è in linea   Rispondi quotando
Vecchio 22-11-12, 11:14 AM   #40
Utente

Registrato dal: Sep 2011
Messaggi: 102
grambo è un newbie...
predefinito

Quote:
Originariamente inviata da Amstaff Visualizza il messaggio
Purtroppo il compensato e' leggermente storto
pensavo di essere l'unico sfortunato ad averli trovati storto...
ti auguro che il resto sia più preciso di quello che ho io .. comunque lavorandoci un pochino di più si sistema tutto...anche se a quelli della mantua fischieranno un po' le orecchie

buon lavoro
grambo non è in linea   Rispondi quotando
Vecchio 22-11-12, 08:00 PM   #41
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

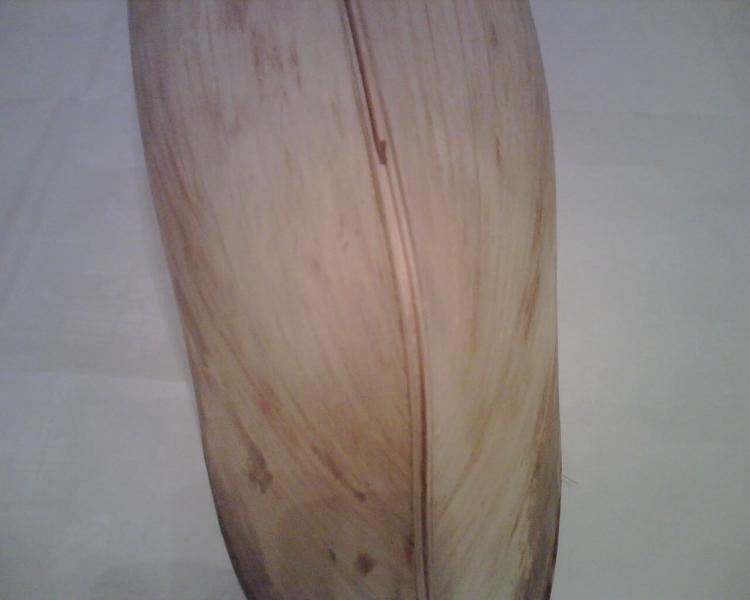

ciao. la chiglia la vedrei anche dopo aver eseguito eseguito il fasciame . la asporti a filo poi con il dremmel fai una scanalatura al centro con quelle fresette a disco e anche a mano libera . essendo il compensato formato da fogli incollati sovrapposti ma incrociati al centro noterai una linea di unione di 2 fogli. segui quella ti fara da guida .poi compensato avio da 2 mm (1 non e' molto consistente anche perche' dovrai fare anche la parte del frullino e timone e quella si deve sorreggere da sola)dai forma e incolli nella scanalatura.un podi materiale in eccesso per una levigata di raddrizzatura finale.
Icone allegate
Amerigo Vespucci su base Panart-user38099_pic6033_1299960813.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 23-11-12, 01:42 AM   #42
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Con calma... Molta calma...ma qualcosa sto, facendo, purtroppo non sono ancora atrezzato a dovere perciò un po' per quello un po' per il lavoro... Un po' perché è un hobby e va preso come tale i lavori avanzano un po' così.... Per ora che dire, sto scheletrendo, operazione un po' pacco ma ci perderò un bel po', grazie a spiacevoli esperienze passate ho capito che essere certosini sulle simmetrie, squadre quartabuono ecc...alla fine paga e pure profumatamente...
Icone allegate
Amerigo Vespucci su base Panart-photo-4.jpg   Amerigo Vespucci su base Panart-photo-5.jpg

Ultima modifica di Amstaff; 23-11-12 a 02:11 AM
Amstaff non è in linea   Rispondi quotando
Vecchio 23-11-12, 02:12 AM   #43
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da SergioD Visualizza il messaggio
ciao. la chiglia la vedrei anche dopo aver eseguito eseguito il fasciame . la asporti a filo poi con il dremmel fai una scanalatura al centro con quelle fresette a disco e anche a mano libera . essendo il compensato formato da fogli incollati sovrapposti ma incrociati al centro noterai una linea di unione di 2 fogli. segui quella ti fara da guida .poi compensato avio da 2 mm (1 non e' molto consistente anche perche' dovrai fare anche la parte del frullino e timone e quella si deve sorreggere da sola)dai forma e incolli nella scanalatura.un podi materiale in eccesso per una levigata di raddrizzatura finale.

Ottimo ottimo... Vedremo più avanti, per ora ho tracciato la chiglia prima di mettere le ordinate, così ho,già lo,schema, se non erro la chiglia,esce dalle lamiere di 350 mm se non sbaglio che rapportato in scala siamo attorno ai 4 mm circa correggimi se sbaglio e intanto grazie....
Amstaff non è in linea   Rispondi quotando
Vecchio 23-11-12, 05:20 PM   #44
Utente Senior

L'avatar di cerqui

Registrato dal: Dec 2011
residenza: ATRI
Messaggi: 2,197
cerqui è un newbie...
predefinito

Quote:
Originariamente inviata da Amstaff Visualizza il messaggio
Con calma... Molta calma...ma qualcosa sto, facendo, purtroppo non sono ancora atrezzato a dovere perciò un po' per quello un po' per il lavoro... Un po' perché è un hobby e va preso come tale i lavori avanzano un po' così.... Per ora che dire, sto scheletrendo, operazione un po' pacco ma ci perderò un bel po', grazie a spiacevoli esperienze passate ho capito che essere certosini sulle simmetrie, squadre quartabuono ecc...alla fine paga e pure profumatamente...
Essi credo che paghi davvero perdere molto tempo sullo scheletro
cerqui non è in linea   Rispondi quotando
Vecchio 23-11-12, 05:30 PM   #45
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

esatto . ti posto un estratto
File allegati
Tipo di file: pdf Documento acquisito.pdf (183.8 KB, 613 visite)
SergioD non è in linea   Rispondi quotando
