Vecchio 25-12-13, 08:27 AM   #166
Utente Senior

L'avatar di scorpion66

Registrato dal: Feb 2012
residenza: parma
Messaggi: 1,678
scorpion66 inizia ad ingranare.
predefinito

Complimenti veramente un ottimo lavoro.
Buon Natale.
__________________
Angelo
scorpion66 non è in linea   Rispondi quotando
Vecchio 03-01-14, 11:13 AM   #167
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

buongiorno e buon anno .mi trovo in un momento in cui il disegno presenta alcune incongruenze.sto realizzando le mensole , nel particolare quelle di prua dove sono installati i supporti delle petriere.questi pezzi, cioe' i supporti delle petriere sono sagomati e vanno adagiati al fasciame interno. essi cavalcano il serra dormiente e, attraversando la mensola (citata in precedenza) superiormente la serretta di cinta per giungere l'altezza dei parapetti. ma noto dai disegni in pianta , che non si e' tenuto conto dello spessore di 1 mm della serretta di cinta .questo comporta(,ovviamente nella conformazione standard da disegno) uno scasso nella mensola piu' grande tale da dividere in due la medesima.ora e' opinabile aumentare , nel senso della profondita' ,la mensola e ridurre l'ottagono formate il supporto petriera da 5mm a 4 mm ?
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-fase-6-001.jpg

Ultima modifica di SergioD; 03-01-14 a 04:10 PM
SergioD non è in linea   Rispondi quotando
Vecchio 06-01-14, 08:24 PM   #168
Utente

L'avatar di gabriele68

Registrato dal: Feb 2010
residenza: Italia
Messaggi: 672
gabriele68 è un newbie...
predefinito

Sergio,
come ti sei orientato ?
Se diminuisci le dimensioni del candeliere si vedrà (poco) nella proporzione con il petriere. La mensola, invece....
Ciao
gabriele68 non è in linea   Rispondi quotando
Vecchio 06-01-14, 08:51 PM   #169
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao gabriele.per il momento non ho ancora proceduto.ho diciamo rifatto le mensole piu' grasse di 1 mm(forse qualcosa in piu' ma per limare c'e' tempo) rispetto le altre . del candeliere ho solo ricavato profilo su cartoncino ma devo scendere in garage per ritagliarlo da tavoletta di 4 mm di spessore e fare una prova.per il resto va tutto discretamente bene le panche e i poggiapiedi sono venuti ben allineati .invece per trovare l'esatta perpendicolarita' dei puntelli ho pensato di andare sotto il trapanino a colonna cioe' posiziono i banchi con il centro tracciato . faccio un forellino passante , tolgo il banco e vado a trovare il centro sul paramezzale.l'unica cosa e' che forando la panca poi non saprei come tappare il foro. in alcuni lavori che ho visto si nota una testa quadra a me andrebbe da 1 mm ma come faccio a fare un foro quadro cosi piccolo? forse con quadrello metallico , o con chiodo che lasci quel segno e poi lo simulo solo?(tanto i banchi sono spessi 2mm quindi ci puo' stare il pernetto per fermare il puntello e dall'altra un tappo appena accennato tanto da dare la parvenza dell'incastro
SergioD non è in linea   Rispondi quotando
Vecchio 07-01-14, 08:36 PM   #170
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,758
sergio60 è un newbie...
predefinito

Ciao Sergio.
Mi sono accorto con un po di ritardo del tuo wip, ho riletto passo passo la tua avventura in arsenale, molto interessante
Saluti Sergio
sergio60 ora è in linea   Rispondi quotando
Vecchio 10-01-14, 12:46 PM   #171
Utente

L'avatar di corsaro1750

Registrato dal: Sep 2009
residenza: TREVISO
Messaggi: 424
corsaro1750 è un newbie...
predefinito

Ottimo ti seguo

Sent from my GT-I9505 using Forum mobile app
__________________
Baleniera inglese Syrene.....questa e' l' Acheron della repubblica Francese.....non avete possibilità...di scampo, voi siete stati avvertiti.....mettetevi in riparo....fermatevi o vi distruggeremo, è l'ultimo avvertimento, fermatevi o vi distruggeremo
corsaro1750 non è in linea   Rispondi quotando
Vecchio 09-02-14, 03:27 PM   #172
Utente Senior

L'avatar di marioA

Registrato dal: Oct 2008
Messaggi: 2,082
marioA inizia ad ingranare.
predefinito

Carissimo Sergio D, ho deciso, prima di attaccare al chiodo gli attrezzi, di provare a realizzare un opera nella tecnica d'arsenale. Ho pensato a diverse soluzioni, essendo un po' imbranato, alla fine avrei optato per la lancia armata. Saremmo quasi certamente in due ad iniziare quest'avventura, tutti e due di una certa età provenienti dal modellismo classico in scatole di montaggio o autocostruzione. Ho scaricato il tuo lavoro per avere una guida. Grazie. Avrò certamente bisogno di consigli e suggerimenti spero tu me li possa dare. Intanto ho ordinato la monografia che per fortuna (è in esaurimento) a Venezia era presente in una libreria specializzata. Quando partirò aprirò un diario.
Ciao
MarioA
marioA non è in linea   Rispondi quotando
Vecchio 09-02-14, 04:34 PM   #173
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao molto probabilmente da gilberto. ho acquistato anche io alcuni disegni da lui.ok dai ti aspetto tanto ultimamente vado un po a rilento . magari mi raggiungi. unitamente ringrazio delle visite sempre gradite.

Ultima modifica di SergioD; 09-02-14 a 05:00 PM
SergioD non è in linea   Rispondi quotando
Vecchio 09-02-14, 11:08 PM   #174
Utente Senior

L'avatar di ErPiotta71

Registrato dal: Jan 2011
Messaggi: 1,303
ErPiotta71 è un newbie...
predefinito

Cioè altri dettagli che mancano nei disegni della Ancre?
__________________
Stefano
ErPiotta71 non è in linea   Rispondi quotando
Vecchio 10-02-14, 03:18 PM   #175
Utente Senior

L'avatar di marioA

Registrato dal: Oct 2008
Messaggi: 2,082
marioA inizia ad ingranare.
predefinito

Ciao SergioD no le ho comperate dalla libreria Mare di Carta. Da Gilberto (che conosco da una vita) ho acquistato altro materiale per realizzare per esempio il motobattello veneziano.
Ciao
OLI
marioA non è in linea   Rispondi quotando
Vecchio 08-04-14, 12:29 AM   #176
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

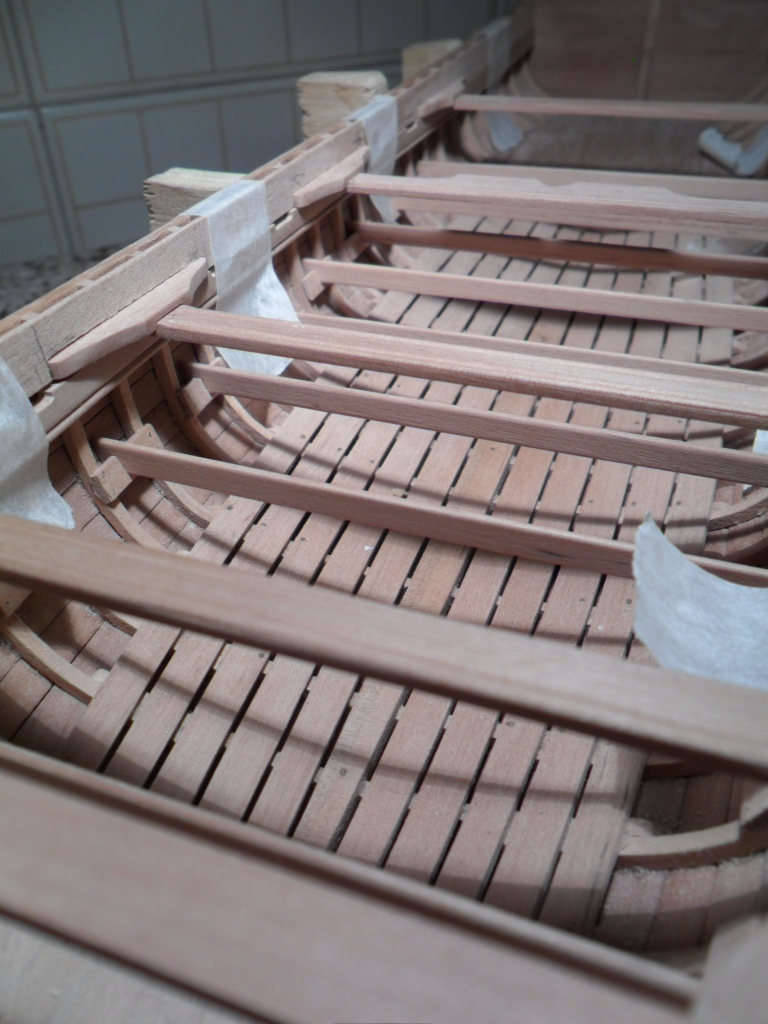

buonasera.do un po di aria al wip aggiornando un po il lavoro lasciato in sospeso.dopo vari rifacimenti sono riuscito ad inquadrare le mensole inserendole anche negli scassi . trovato anche soluzione per petriere
( si vedranno piu' avanti) che andranno poi inserite nei fori quadri sulle mensole di prua.intanto procedo con il produrre le sedi per i banchi e poi procedero' con i puntelli. il tutto e' ora provvisorio finche' non sara' tutto imbastito e rifinito.
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_0816.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_0817.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_0818.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-sam_0819.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_0820.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_0821.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-sam_0822.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 08-04-14, 01:23 PM   #177
Utente Senior

L'avatar di cerqui

Registrato dal: Dec 2011
residenza: ATRI
Messaggi: 2,197
cerqui è un newbie...
predefinito

Quote:
Originariamente inviata da SergioD Visualizza il messaggio
buonasera.do un po di aria al wip aggiornando un po il lavoro lasciato in sospeso.dopo vari rifacimenti sono riuscito ad inquadrare le mensole inserendole anche negli scassi . trovato anche soluzione per petriere
( si vedranno piu' avanti) che andranno poi inserite nei fori quadri sulle mensole di prua.intanto procedo con il produrre le sedi per i banchi e poi procedero' con i puntelli. il tutto e' ora provvisorio finche' non sara' tutto imbastito e rifinito.
Ciao Sergio! tanti e tanti complimenti! lavoro pulitissimo
cerqui non è in linea   Rispondi quotando
Vecchio 08-04-14, 02:59 PM   #178
Utente

L'avatar di marco21

Registrato dal: Oct 2009
residenza: Torino
Messaggi: 527
marco21 è un newbie...
predefinito

veramente molto bella
__________________
------------------------------------------------------
http://www.modellismo.net/forum/navi...ne-1636-a.html
------------------------------------------------------
marco21 non è in linea   Rispondi quotando
Vecchio 08-04-14, 04:52 PM   #179
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,758
sergio60 è un newbie...
predefinito

E' un bel cantiere Sergio, è un piacere seguirlo le tue foto lo dimostrano.
complimenti
sergio60 ora è in linea   Rispondi quotando
Vecchio 08-04-14, 09:06 PM   #180
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao . grazie della gradita visita.purtroppo questo modesto lavoro non lascia molto spazio per eventuali tematiche.consideriamo che e' un'iniziazione all'arsenale quindi tutto e' alquanto semplificato e non richiede attrezzature , quelle che io appunto non ho a parte qualche lima e cutter.ma per il prossimo che sara'n un cantiere veramente grandioso ed inedito che si affaccia per la prima volta assoluta nel mondo del modellismo navale d'autore , sicuramente avro' bisogno di tutto il supporto possibile.
SergioD non è in linea   Rispondi quotando
