08-10-21, 05:22 PM
|
#361
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
gavitello
Buona serata a tutti!
Per fare i gavitelli ho usato la rimanenza del tondino da 10 mm usato per l'albero maestro. Non avendo il tornio, ho fatto ricorso a un metodo che ho visto su questo forum, mi sembra illustrato da "ilvecchiodelmare" se non ricordo male: un temperamatite per fare i due coni e un seghetto per fare il disco centrale. Con una lama si possono fare incisioni verticali e orizzontali. Poi vanno forati alle estremità per accogliere gli anelli.
Le dimensioni mi sembravano eccessive e ho proceduto a ridurre e sagomare con carta vetrata e trapanino fino a ottenere un risultato che mi è sembrato soddisfacente.
Dato che è un oggetto che deve essere visibile per segnalare la posizione dell'ancora, ho pensato di colorarlo in rosso opaco.
Poi si passa a costruire gli occhielli che si possono fare di metallo (da annerire) o di corda, come ho preferito fare.
Dopodichè gli si costruisce intorno quell'inviluppo di corda intrecciate; è un lavoro che richiede molta pazienza:
Alla prossima!
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
Ultima modifica di De Ruyter; 08-10-21 a 05:27 PM
|
|
|
08-10-21, 10:14 PM
|
#362
|
Utente Senior
Registrato dal: Dec 2014
Messaggi: 2,531
|
Con il gavitello hai fatto un ottimo lavoro, ma forse all'epoca non si usava. Questa è una incisione dell' epoca, l'incisore ha messo persino i bertocci di trozza (rosso) ma non vi è traccia di gavitello. Vi sono altre navi (blù) ma senza gavitello, inoltre anche dipinti, stampe, incisioni, di galeoni del 1500 non hanno i gavitelli, si vedono chiaramente solo nel 1700.
|
|
|
08-10-21, 11:07 PM
|
#363
|
Utente Senior
Registrato dal: Dec 2007
residenza: genova
Messaggi: 1,462
|
Bellissimo il gavitello e bellissimo il passo a passo della sua costruzione , non so se è adeguato all'epoca storica ma è davvero ben riuscito 👍 , lo terrò a mente .
|
|
|
09-10-21, 12:56 PM
|
#364
|
Utente Senior
Registrato dal: Apr 2013
residenza: Salsomaggiore Terme
Messaggi: 1,248
|
Quote:
Originariamente inviata da cervotto
Con il gavitello hai fatto un ottimo lavoro, ma forse all'epoca non si usava. Questa è una incisione dell' epoca, l'incisore ha messo persino i bertocci di trozza (rosso) ma non vi è traccia di gavitello. Vi sono altre navi (blù) ma senza gavitello, inoltre anche dipinti, stampe, incisioni, di galeoni del 1500 non hanno i gavitelli, si vedono chiaramente solo nel 1700.
|
Facciamo una via di mezzo, sulla Sovrana del 1637 c’era..
Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
|
|
|
09-10-21, 07:12 PM
|
#365
|
Utente Senior
Registrato dal: Dec 2014
Messaggi: 2,531
|
La cocca però è del 1450 circa e nelle stampe dell' epoca che ho messo (ma ce ne sono altre) i gavitelli non vengono messi anche se vi sono particolari più minuti.
|
|
|
10-10-21, 10:52 PM
|
#366
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
Buonasera a tutti,
vi ringrazio tutti per i Vs. graditissimi e utili commenti.
@ Cervotto: agli inizi di questo cantiere, cercando documentazione, mi ero imbattuto in questo modello con i gavitelli:
Allora mi era piaciuto tantissimo, adesso un po' meno, mi sembra "artefatto" e poco naturale. Però mi ha fatto venire l'idea dei gavitelli, anche se a ragione non sembra ci siano tracce evidenti all'epoca. E' anche vero che ci sono raffigurazioni di navi senza ancore, senza occhi di cubìa e via andare. Forse, messi in quella posizione, erano poco visibili dall'esterno...chissà chi è stato il primo a usarli!
Comunque, avendo fatto la fatica di costruirli, li metterò senz'altro in opera tanto i miei committenti (moglie e figlia) non distinguono una piroga da una corazzata!
Buon proseguimento a tutti i modellisti!
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
|
|
|
11-10-21, 12:05 PM
|
#367
|
Utente Senior
Registrato dal: Apr 2013
residenza: Salsomaggiore Terme
Messaggi: 1,248
|
Quote:
Originariamente inviata da De Ruyter
Buonasera a tutti,
vi ringrazio tutti per i Vs. graditissimi e utili commenti.
@ Cervotto: agli inizi di questo cantiere, cercando documentazione, mi ero imbattuto in questo modello con i gavitelli:
Allora mi era piaciuto tantissimo, adesso un po' meno, mi sembra "artefatto" e poco naturale. Però mi ha fatto venire l'idea dei gavitelli, anche se a ragione non sembra ci siano tracce evidenti all'epoca. E' anche vero che ci sono raffigurazioni di navi senza ancore, senza occhi di cubìa e via andare. Forse, messi in quella posizione, erano poco visibili dall'esterno...chissà chi è stato il primo a usarli!
Comunque, avendo fatto la fatica di costruirli, li metterò senz'altro in opera tanto i miei committenti (moglie e figlia) non distinguono una piroga da una corazzata!
Buon proseguimento a tutti i modellisti!
Rodolfo
|
Dalle foto vedo che la cima entra nell’occhiello mente credo che il gavitello stivato è appeso ad un gancio.
Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
|
|
|
12-10-21, 10:58 PM
|
#368
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
gavitello
Ciao Davide,
mi ha fatto impressione la tua avventura fra giudici che si dividono e assegnano le medaglie...che umanità deteriore! pensavo fosse un ambiente migliore. Pazienza

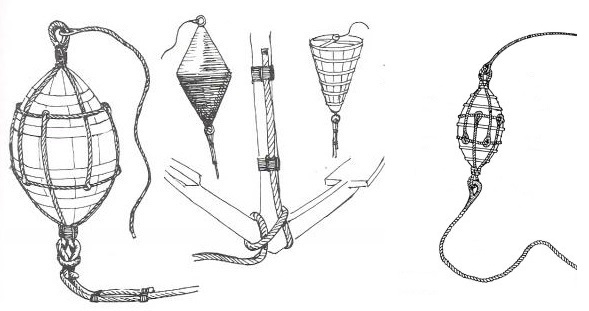

Per quanto riguarda il gavitello, anche io ne avevo visto uno con in cima un gancio, ma poi ho seguito questi schemi:
Riguardo la fedeltà storica dei gavitelli sulle navi medievali, è vero che non sembra esistere documentazione figurativa, all'epoca. Però è anche vero che erano particolari probabilmente ritenuti poco interessanti, tant'è vero che nemmeno in un libro del 1677 sono elencati:
Infatti passa da bordage a bouge non menzionando la bouée.
Però in un altro volume, "Sailing Ship - di E. K. Chatterton del 1909" si trovano delle indicazioni molto interessanti. A pagina 147 si trova scritto:
Traducendo le frasi comprese fra le barre rosse si ha:
Inoltre l'Inghilterra ha un grande debito con Riccardo I, per l'attenzione da lui riposta verso la legislatura marittima.
E' interessante notare la cura che fu presa per evitare che le navi si incrociassero le ancore l'una con l'altra, perché fu ordinato che tutte le ancore dovevano essere indicate da boe..
E' quindi dichiarato che ai tempi della crociata di Riccardo I vi erano già delle boe utilizzate per segnalare le rispettive ancore.
Le boe sono ancora menzionate a pagina 178:
dove la frase indicata forse potrebbe suggerire che botti(?) di sughero erano usate come galleggianti per le ancore
Per finire, a pagina 185:
le boe sono elencate come normale materiale a bordo, insieme alle lanterne, eccetera.
Non sono uno storico, per cui non sono in grado di valutare la competenza e la scrupolosità del signor Chatterton, però sono contento di aver trovato qualcosa che supporta la mia scelta.
Ovviamente, dopo la fatica che mi è costata, avrei messoi gavitelli anche contro ogni evidenza storica...
Buon proseguimento a tutti!
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
Ultima modifica di De Ruyter; 12-10-21 a 11:12 PM
|
|
|
13-10-21, 05:40 PM
|
#369
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
gavitello
Chiedo scusa per il disguido, ma mi sono accorto che anche nel volume "L'architecture Navale" del Dassié del 1677 c'è un riferimento ai gavitelli, denominati "bouyes" (uno solo in più di trecento pagine, a dimostrazione dello scarso interesse dei contemporanei). Si trova nell'inventario di un vascello di primo rango, cui competono quattro gavitelli per sette ancore in totale:
Adesso è il momento di fissare le ancore a bordo...
Buona serata,
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
|
|
|
16-10-21, 12:06 PM
|
#370
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
Sistema di ancoraggio.
Buona giornata a tutti!
Finalmente completata un'ancora con tutti i suoi ammennicoli:
Ora rimane da metterla in posizione.
A presto!
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
|
|
|
24-10-21, 03:46 PM
|
#371
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
Ben ritrovati, amici modellisti.
Finalmente messa in posizione la prima ancora con il suo corredo di gavitello e cima per la gru di capone:
Se anche non è perfetta, è sempre un miglioramento in confronto a quanto riportato nelle istruzioni.
Buona serata a tutti!
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
Ultima modifica di De Ruyter; 24-10-21 a 03:58 PM
|
|
|
24-10-21, 04:47 PM
|
#372
|
Utente
Registrato dal: Jun 2011
residenza: Lecce
Messaggi: 431
|
Dettagli molto ben curati
Giacomo
__________________
Giacomo
|
|
|
11-11-21, 08:55 PM
|
#373
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
Grazie Giacomo!

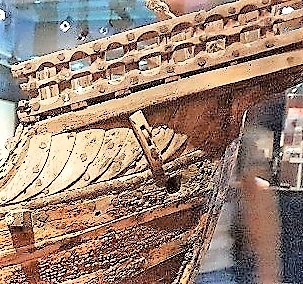

Un amico modellista australiano mi fa notare che il motivo decorativo delle battagliole della Nao di Matarò è alquanto diversa da quello adottato per questo modello:
e cioè le tavole e i sostegni sono smussati solo sugli spigoli, senza assottigliare le tavole o le colonne. Di ciò occorrerò tener conto se si vorrà riprodurre la Nao di Matarò, anche se il listello intermedio qui sembra effettivamente assottigliato:
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
|
|
|
30-11-21, 09:38 PM
|
#374
|
Utente
Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 473
|
Coffa
Cari amici modellisti, finalmente la coffa è arrivata al suo posto. Questa è la proposta della AMATI, che tutto sommato è gradevole:
Volendo, si può ricostruirla ex-novo, come ha fatto Massimo (Vinavil) con la sua Cocca, oppure cercare di modificare l'esistente. La mia pigrizia mi ha fatto propendere per questa seconda via: ho praticato 16 aperture simmetriche, ho inserito alcune tavole sul fondo (badando a non intralciare i cavi passanti) e l'ho colorata di bianco a pallini rossi. Uno schema simile l'ho visto su: "Historic Ship Models" di Wolfram Zu Mondfeld, anche se in bianco e nero:
I colori sono acrilici opachi e l'invecchiamento è stato tentato con carta abrasiva a grana molto fine:
La coffa è solo incastrata in cima, senza colla. Questo perchè non mi piace tantissimo e, se verrà l'ispirazione, la sostituirò con una autocostruita.
Adesso mancano solo i bracci del pennone e il complesso dell'ancora sull'altro lato. Poi la Cocca si potrà considerare finita.
Buon proseguimento ai vostri lavori!
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c'è un'età in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
|
|
|
08-12-21, 06:53 PM
|
#375
|
Utente Senior
Registrato dal: Nov 2011
residenza: Vicchio - FI
Messaggi: 1,041
|
L'effetto è piacevole, forse "sporcherei" un po' il bianco passando un po' di nero molto diluito nell'acqua, passando ,pulendo e ripassando fino ad ottenere ombreggiature e qualche "sgoratura",
comunque è piacevole anche cosi'
