Coca Amati scala 1:60 - Amati art. 570 - il mio primo cantiere

[FuriosoAduc]

Un saluto a tutti, inizio la mi avventura nel modellismo navale in legno. Per iniziare mi sono fatto consigliare da amici modellisti navali, ed eccomi con il mio primo WIP dedicato alla Coca di Amati. La Coca era un’imbarcazione costruita nel XV secolo ed era utilizzata per il trasporto di merci. Per difendersi dagli attacchi dei pirati disponeva di due castelli di difesa disposti a prua e a poppa. Una vigilanza a largo raggio era inoltre possibile tramite la coffa situata sull’unico albero. Questo albero è alto quasi quanto la lunghezza della nave: questa caratteristica, insieme alla stiva tondeggiante, conferiscono un aspetto unico alla nave.
Da questa imbarcazione deriva la caravella Santa Maria di Cristoforo Colombo.
Molto nota la Coca di Matarò, un modello realizzato come ex-voto, utilizzato per lo studio dell’evoluzione della marina mercantile.

Diciamo subito che questo post non sarà sempre aggiornato, in quanto il tempo è pochissimo, potrebbero esserci grandi aggiornamenti, e periodi di assenza, come poi credo sia per quasi tutti noi. Ho intenzione di partire bene, di fare le cose con il massimo dell'attenzione, sono come una spugna e quindi ogni suggerimento sarà ben accetto. Vorrei cercare anche di creare un WIP molto dettagliato con inclusi anche dei video, per aiutare altri novizi come me, ed evitare eventuali problemi che inevitabilmente incontrerò.

Descrizione kit Amati.

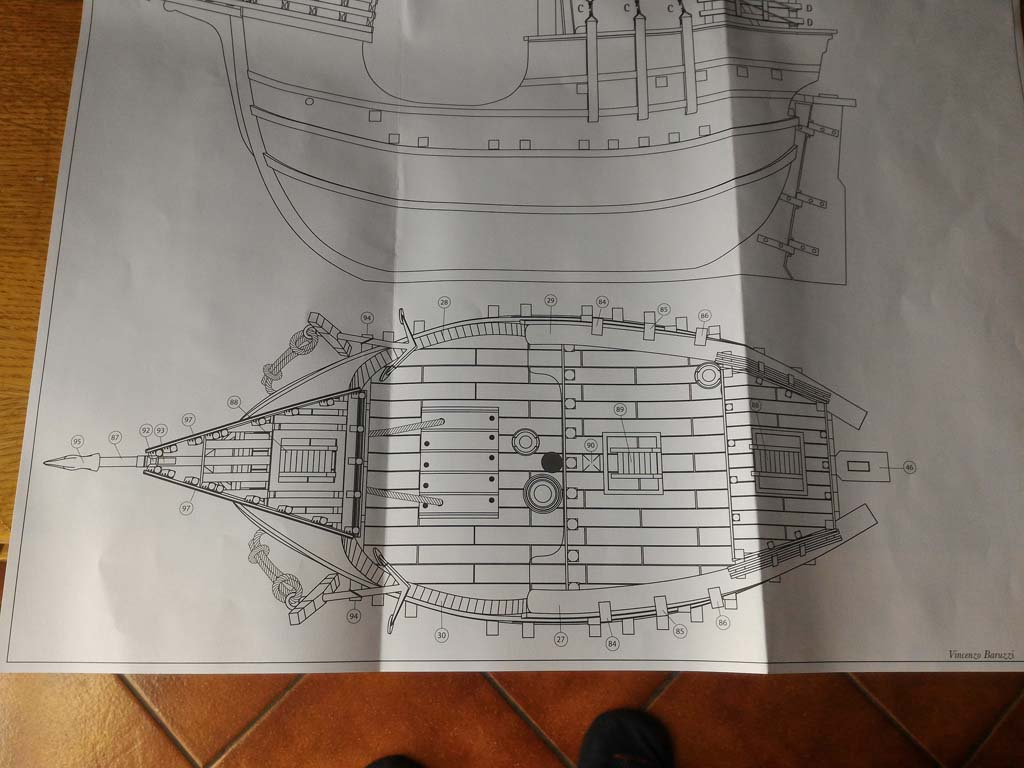

Ho pagato questo kit 90 euro, inserisco tutte le foto. Una volta aperta la confezione troviamo i piani di costruzione in bianco e nero, però non sono completi, ovvero non ci sono i riferimenti per costruire la chiglia, con ordinate ecc ecc, leggendo ho letto che nei kit "economici" è una cosa comune, correggetemi se sbaglio.

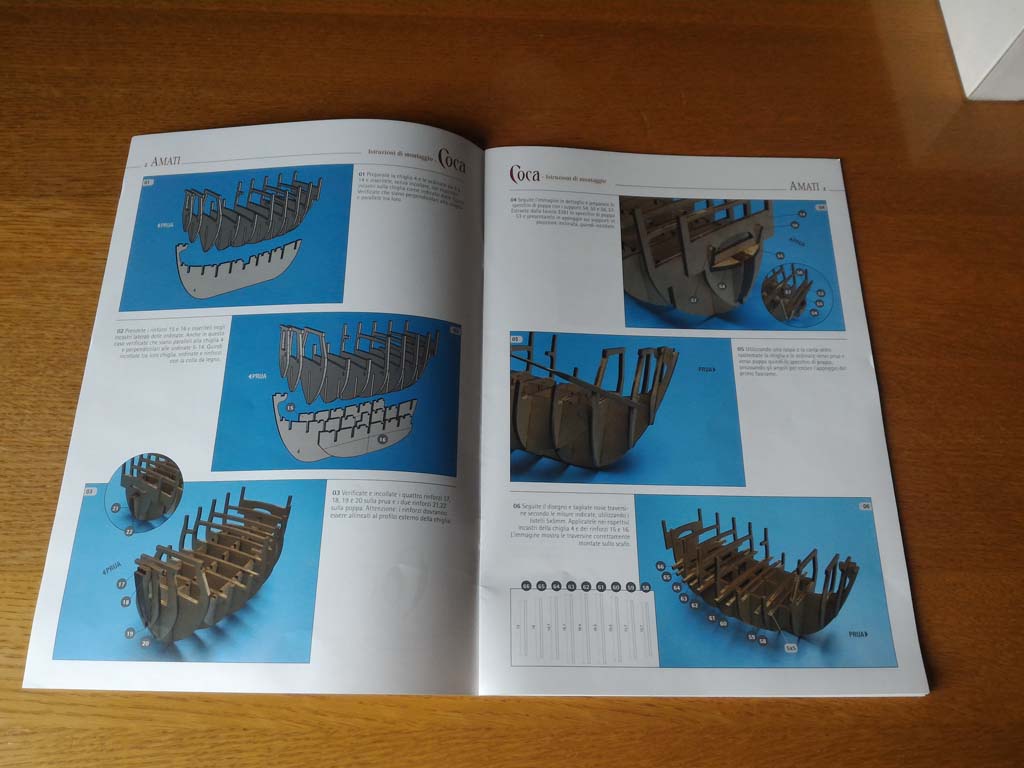

All'interno trovo un libretto in italiano che spiega passo passo come eseguire la costruzione del modello. Dando una rapida letta ho subito trovato diverse tecniche che devo apprendere ed approfondire, la prima costruire uno scaletto per permettere un buon assemblaggio della chiglia e delle ordinate, che devono essere perfettamente parallele. Man mano chiederò qui sul forum. Il libretto è tutto sommato ben fatto, poi sta al modellista approfondire le diverse tecniche per cercare di fare del proprio meglio.

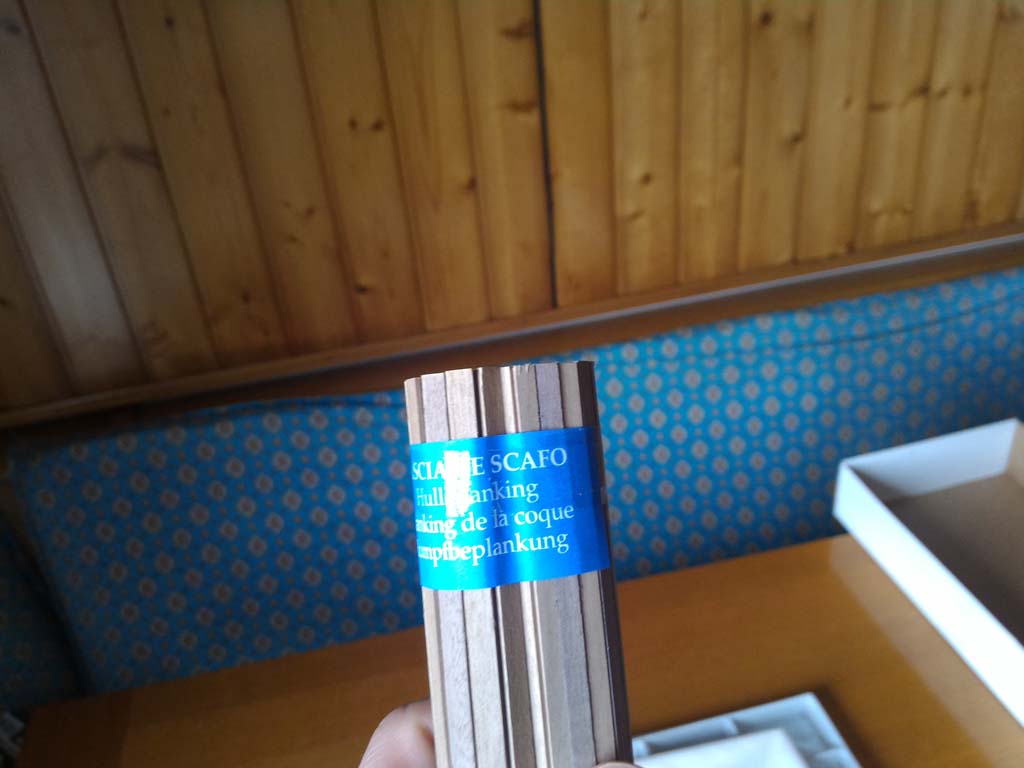

Subito in primo piano è presente un contenitore con tutti i fregi, il cordame, chiodi per il fasciame ecc, quindi dotazione completa. Presenti tutti i listelli, certi sono ben contraddistinti con una targhetta, per esempio i listelli del primo e del secondo fasciame sono ben suddivisi, ed anche quelli dei ponti. Poi ci sono altri listelli che vedrò in fase di opera. Presente anche la tela per la vole, molto bella al tatto.

In conclusione tutta la struttura, chiglia, rinforzi, ponti ecc sono tagliati al laser, e mi sembrano davvero ma davvero ottimi. Insomma direi che il kit è completo. Bisogna comprare la colla vinilica, raspini, carta vetrata e poco altro che in fase d'opera andrò ad analizzare. Il prossimo post sarà dedicato ad un video del kit. E poi inizierò spero presto con il cantiere, ma prima devo costruire uno scaletto.

A presto :-)

[FuriosoAduc]

Grazie Giuseppe.
La primissima operazione che devo fare è costruire uno scaletto, ho trovato diverse soluzioni, penso che prenderò una tavola di MDF, poi farò degli scatti sul legno da parte a parte, dove avviterò dei blocchetti in legno, regolabili che vanno in battuta sulla chiglia della nave bloccandola. Farò presto uno schizzo.

[eugi]

Buon inizio di cantiere...😀😀👍👍

Inviato con il mio SM-A700F - Scarica l‘app del Forum di Modellismo.net

[trinchetto]

Ehilà!!! Ho ordinato anche io questo kit e sono in attesa dell'arrivo Ti seguirò con molto interesse Buon cantiere

Trink

[anallie0]

Originariamente inviata da FuriosoAduc

Grazie Giuseppe.
La primissima operazione che devo fare è costruire uno scaletto, ho trovato diverse soluzioni, penso che prenderò una tavola di MDF, poi farò degli scatti sul legno da parte a parte, dove avviterò dei blocchetti in legno, regolabili che vanno in battuta sulla chiglia della nave bloccandola. Farò presto uno schizzo.

Ciao, io l'ho fatto così.
Scaletto per ordinate

Inviato con il mio SM-N9005 - Scarica l‘app del Forum di Modellismo.net

[silma]

Anch'io ho ordinato questo kit e a differenza di te sono alle prime armi in assoluto nella modellistica. Inutile dire che consulterò questo thread molto spesso! Buon lavoro intanto!

[FuriosoAduc]

Grazie ragazzi per l'appoggio, seguo questo forum da tempo, ma non ho mai postato nulla, adesso in questo campo modellistico vista la mia totale ignoranza spero di farmi nuovi amici, e vedo che sarà così

trinchetto e silma: Ci terremo compagnia aiutandoci a vicenda.

eugi: grazie :-)

anallie0: Avevo visto il tuo splendido lavoro dedicato allo scaletto. Però la falsa chiglia della Coca ha le ordinate a pelo della base stessa della chiglia, quindi devo bloccarla con dei blocchetti nei punti liberi. Ieri ho preparato la base in MDF spessa 1Cm, in settimana spero di concludere almeno lo scaletto.

Per adesso vi lascio con questo primo video dove faccio vedere il kit della Coca Amati:
https://www.youtube.com/watch?v=1R7LJZCRZYA

[FuriosoAduc]

Giuseppe99: Grazie infinite per la dritta.

[FuriosoAduc]

Buonasera ragazzi. Prima di iniziare volevo prepararmi il più possibile. Mi chiedevo come devo trattare la rifinitura del ponte, ovvero se devo comprare delle vernici, oli o sostanza sili, stesso discorso per il resto dello scafo, mi piacerebbe avere un modello finale che dia l'aspetto di legno lucidato, ma non plasticoso. Spero di essermi fatto capire.

Poi in questo scafo farò la calafatura, ho letto che ci vogliono delle garze, da applicare internamente con vinavil diluito.

Grazie ragazzi, e buona serata.

[Big_Boss]

Fai un bel giro nella sezione "Tecniche modellistiche navali" e arraffa più che puoi! Troverai talmente tante discussioni interessanti che dovrai tornarci più volte per vederle tutte!

[FuriosoAduc]

Big_Boss: Grazie devo imparare ad esplorare il forum.

[FuriosoAduc]

Ieri sera mi sono letto l'impossibile sul forum, e sono andato oltre, ho anche trovato questo sito che condivido, dove spiega molto ma molto bene diverse questioni anche sulla stuccatura.

MANUALE DI TECNICHE PITTORICHE APPLICATE AL MODELLISMO

Spero di fare cosa gradita. Nel fine settimana se tutto va bene inizio il cantiere.

[FuriosoAduc]

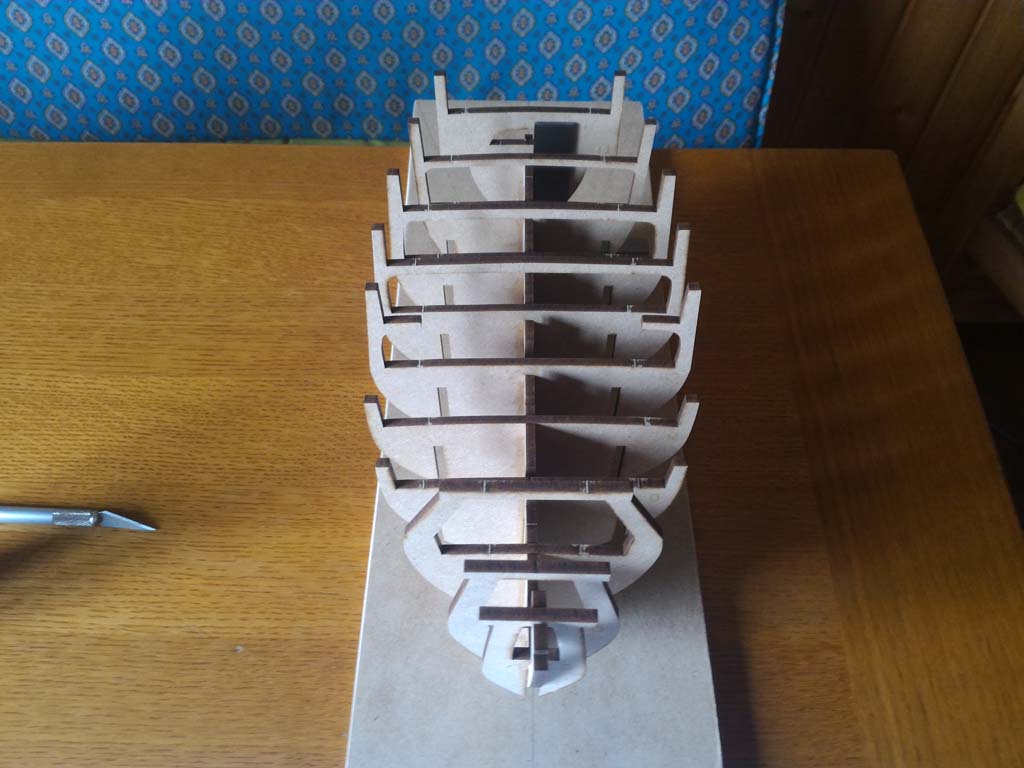

Oggi primo giorno di cantiere, il mio primo cantiere. Mi sono cercato gli strumenti minimi indispensabile per cercare di fare un lavoro più pulito possibile. Ho preso una squadretta metallica per verificare il parallelismo sullo scafo. Per prima cosa ho controllato che tutte lo ordinate ed la falsa chiglia fossero ben dritte, e lo erano.

Poi ho presentato tutta la struttura, ho controllato che non ci fossero problemi, ed ho iniziato ad incollare, ogni ordinata lo controlla. Ho poi incollato diversi rinforzi segnati sull'ottimo manuale amati. Ho fatto diverse foto per farvi vedere il risultato. Ho controllato bene ogni angola calibro alla mano. Adesso aspetto 1 giorno per aspettare che la colla asciughi per bene. Ho passato bene il pennello con colla vinilica leggermente diluita, una volta incollato tutto, per avere tutto lo scafo molto solito. In conclusione ho fissato lo specchio di poppa, misurando con il calibro ogni angolo.

Il passaggio successivo sarà fare l'angolo di quartabuono. Pensate sia meglio mettere ulteriori riempimenti a poppa e prua per il primo fasciame?

Ogni suggerimento è ben lieto.

[cervotto]

Direi che sarebbe meglio metterli visto che sono posizioni molto curve e un semplice appoggio sulla ruota di prua e a poppa "potrebbe" non essere sufficiente.

[FuriosoAduc]

Ottimo, allora li preparo, pensavo di usare lo scarto del kit. Prima mi sono ripassato tutte le parti con carta e penna, non si sa mai :-)

Domani dovrei riuscire in questa operazione.
