[StarWars] Diorama + Y-Wing Starfighter - Bandai 1/72

[Red Max]

Fatto il pezzo del post precedente ho la larghezza massima dei componenti interni. Posso quindi rimuovere i cannoni, che erano serviti come riferimento per la larghezza, dal fissaggio temporaneo.



Rimuovo anche il supporto per i cannoni fornito dal kit che era stato fissato anche’esso per raccordare i tubi in rame. La parte finale dei cannoni si innesterà direttamente nei tubi stessi come nel disegno.
Il pezzo andava anche a “chiudere" il modello, dovro’ decidere poi se riusare lo stesso pezzo e spostare come nel progetto la chiusura più avanti o rifarla con altri materiali. Con il dremel levigo la parte anteriore del fondo per far spazio agli altri componenti del cannone



Vengono affinate le parti di plastica bianca (prima irraggiungibili) e riallineate le linee dei cerchi che restano comunque ancora un po grossolani. Uno dei migliori acquisti fatti di recente sono dei cotton fioc che hanno come anima dei tubini in plastica molto sottili ma altrettanto robusti, perfetti per i raccordi nei tubi di rame.. con quello che costano i tubetti di plasticard qui ne ho cento per la modica cifra di 1,50 €.



la parte terminale dei cannoni già si innesta bene nei tubi bianchi che ne hanno anche lo stesso diametro tuttavia i laser non sono uniformi. Prima della parte finale i tubi si riallargano per poi restringersi di nuovo.

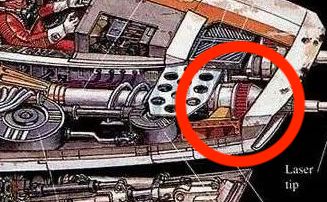

Per simulare quella sorta di imbuto non trovo di meglio che smussare un pochino gli angoli dei tubi in plastica. Ipotizzo che siano stondati anche nell’altro senso (invisibile da progetto). Non riesco ad ootenere una semisfera come nel disegno ma temo che dovrò conviverci poiché oltre un certo angolo non riesco ad andare essendoci altri tubi all'interno del pezzo... più che un tubo lì ci vorrebbe un cappello da sagomare ma essendoci ancora una miriade di pezzi da fare vado avanti. Andrebbero poi ulteriormente dettagliati ma su questo ho qualche dubbio perché credo che saranno poco visibili per via di quella specie di placca forata che li sormonta. Sicuramente dovrò poi affiancargli altri pezzi separati, vedro' poi come gestirli.



Gli innesti vengono affinati per entrare nei tubi in plastica e la parte bombata funge da raccordo fra i due pezzi. Per far prima uso il dremel e uno dei cannoni si spezza, il sinistro. Per rincollarlo allineato inserisco un’anima di fil di ferro: per far prima, fra danno e riparazione ci metto il doppio del tempo… Rimane margine da stuccare ma almeno il pezzo è dritto. Alle brutte sostuiro’ entrambe i finali con tubi in allumino.



Da un lato comincio a realizzare la pesantezza di fare tutto due volte dall’altro vedo che il secondo pezzo quasi sempre esce fuori nella metà del tempo… hai già le lunghezze, gli spessori ecc, insomma, fai prima. Se invece preparo direttamente i materiali per fare due pezzi in serie facendoli assieme a me esce sempre fuori qualche casino ed i pezzi raramente vengono uguali.. va a capire

Ciao

Max

[anton61]

Anche se il soggetto non incontra le mie preferenze, apprezzo molto il lavoro di dettaglio che stai facendo da vero modellista ispirato. Complimenti!!!

[Red Max]

Grazie mille


Inviato dal mio iPhone utilizzando Forum

[Red Max]

Una volta determinata la larghezza e la lunghezza massima degli impianti interni, quello che resta sono le altezze. Occorre quindi finire la linea inferiore degli impianti per poi capire quanta altezza rimane per fare il resto. Il disegno come detto non si è dimostrato affidabilissimo: una volta applicato al kit parecchie dimensioni (soprattutto in altezza) risultano eccessive.

Lo stesso andamento longitudinale dei cannoni, nel disegno perfettamente dritti, nella realtà non può essere riprodotto a meno che non si facciano passare gli stessi all’interno del cockpit rendendo però poi impossibile l’istallazione del sedile pilota.

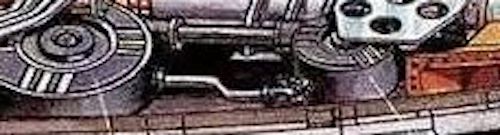

Conseguentemente anche tutti gli altri tubi che sarebbero paralleli, dritti, affiancati ed allineati ai cannoni nella realtà non possono esserlo. In particolare ho qualche difficoltà ad interpretare e calare nella realtà del kit questi tubi che ho cercato di evidenziare nella foto qui sotto

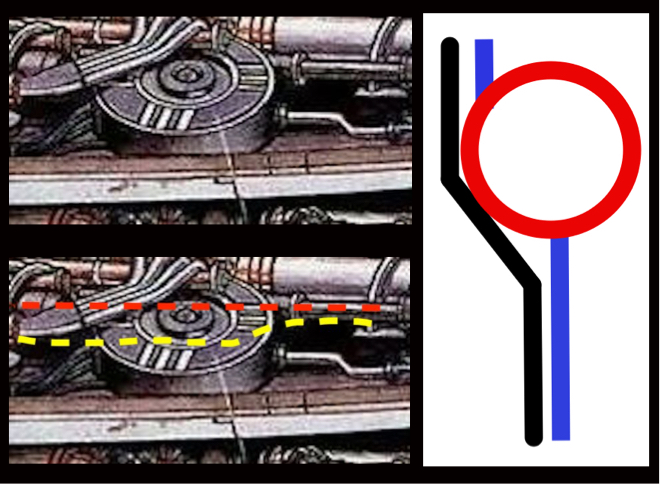

Ancora più incomprensibile il modo in cui si affiancano o trapassano la pompa di raffreddamento laser, quell’oggetto a forma di torta che si vede nel dettaglio. In quel punto i cannoni si allargano di quasi mezzo centimetro e quel tubo non puo’ certo passare per di lì: nel disegno sotto in rosso l’andamento virtuale (da disegno) in giallo quello reale (dal kit).



In pratica il tubo (tracciato blu) non puo’ avere un andamento lineare poiché i cannoni (tracciato nero) lo impediscono

Bene, se mi avete letto fin qui già vi voglio bene, se sono riuscito anche a spiegarmi vi offro pure un caffè’ alla prima occasione. Mi scuso per lo sproloquio ma mi sembrava necessario per capire il prosieguo del diario.

Comincio quindi a fare la parte anteriore dei tubi che fuoriescono dalla pompa.

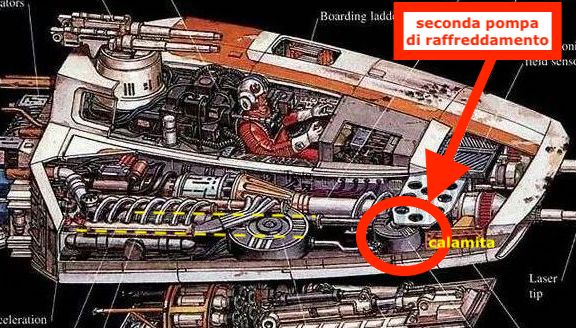

I tubi finiscono (da disegno) in un’altro cilindro basso che tuttavia nel kit è costituito da una calamita (quella che tiene ferma la parte superiore della cabina)



Per la parte inferiore dei tubi (non visibile da progetto) vado a fantasia.
Altra falla del disegno è il fondo piatto che nella realtà manca nel kit. Per risultare orizzontale, la pompa deve essere ruotata verso l’esterno di circa 30 gradi.

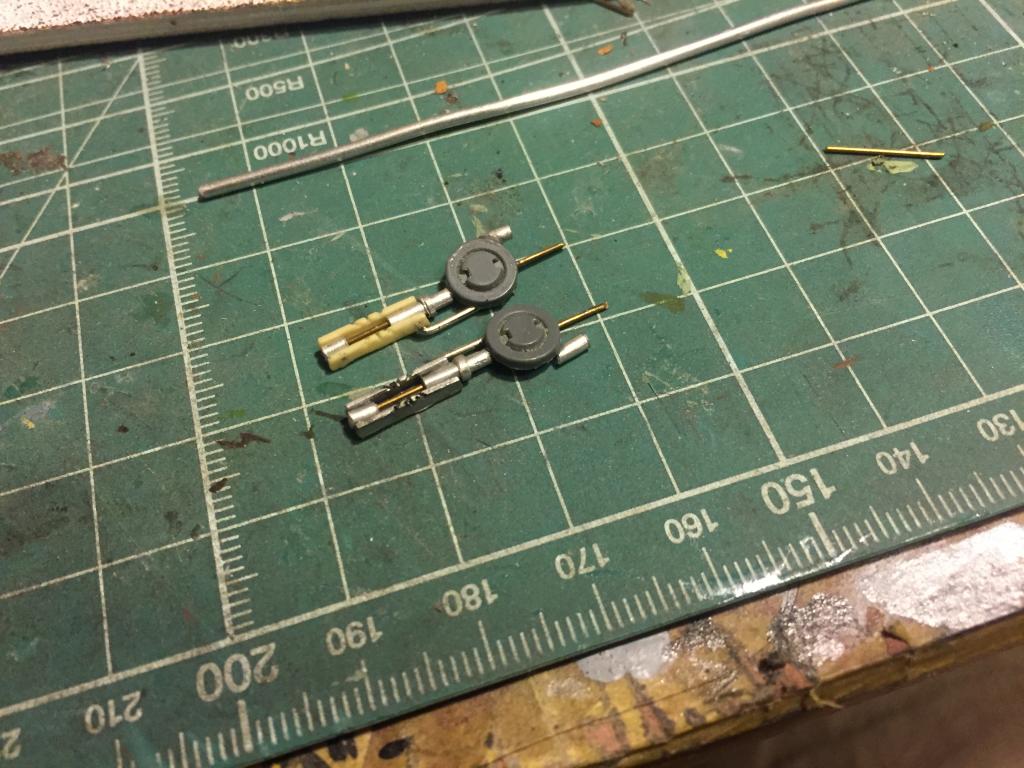

Utilizzo la parte posteriore del tubo per inserire un anima di rame che lascerò’ libera di ruotare e sulla quale incollerò’ solo la parte rotonda che fissero’ dopo che messa nel kit avrò’ trovato l’angolo giusto. Aggiungo un tagliacornici in resina (1/24?) all’esterno del tubo a fargli da cassetto



Incollo un pezzo piegato di fermafogli a simulare gli altri cavi che escono dalla pompa, gli altri fili verranno aggiunti dopo a pezzo già colorato.

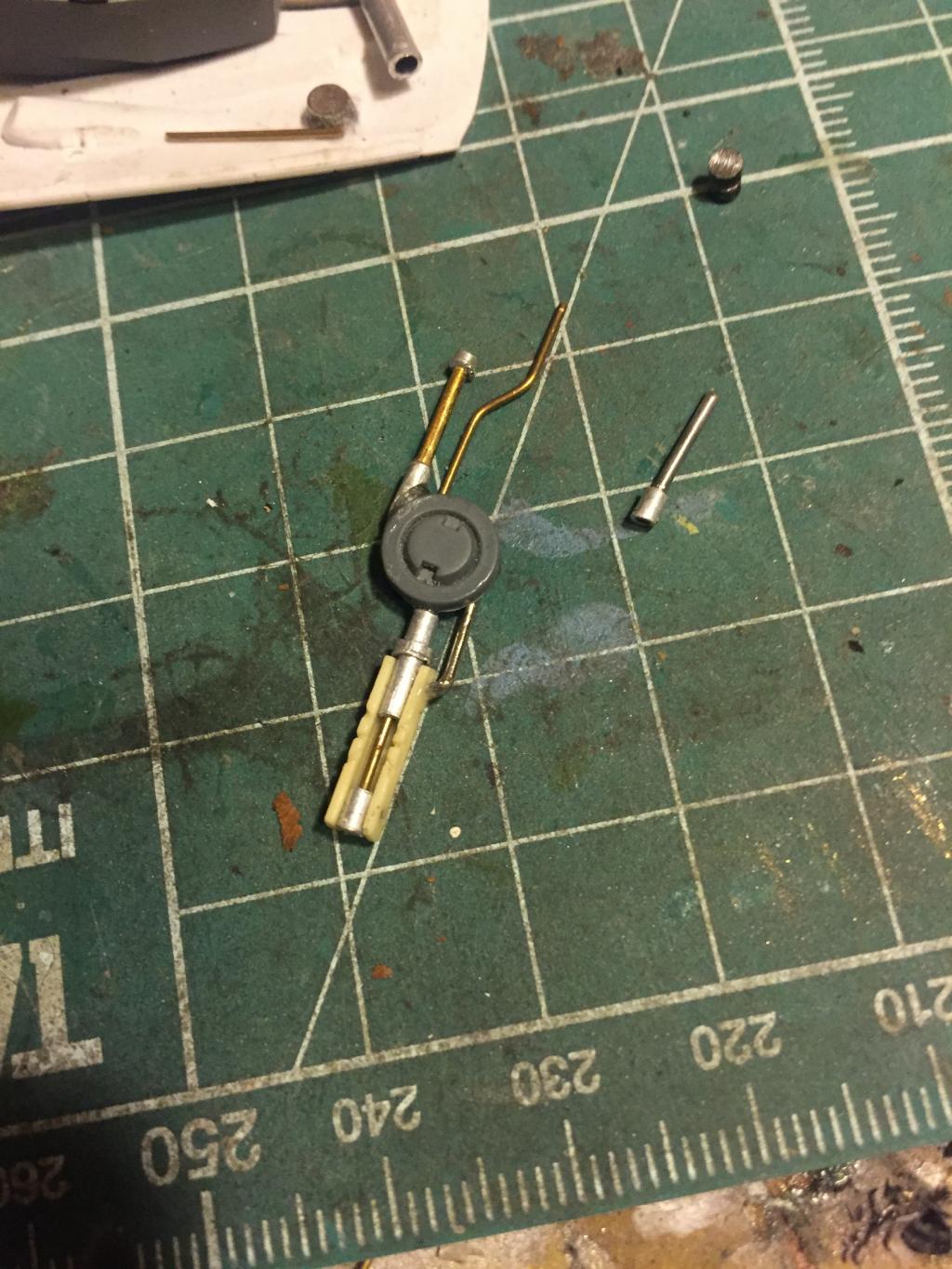

Per la parte anteriore devo fare altri tubi ma visto che li davanti cè la maledetta calamita è vietato il ferro… scarto quanto già fatto usando il fermafogli e rifaccio in ottone…



i tubi si devono raccordare alla calamita anteriore in questo modo



ma seguendo il disegno poi il pezzo non entra…



ovviamente me ne accorgo a cose fatte e malgrado il pezzo sia venuto decente e si raccordi perfettamente alla calamita va rifatto poiché non fa chiudere poi il modello per qualche frazione di millimetro. Riparto col secondo giro spostando il raccordo del tubo più centralmente..



..ma così facendo il pezzo in ottone diventa troppo lungo... facendo le prove a secco andava tutto una volta incollati no...
finalmente al terzo giro ci siamo.

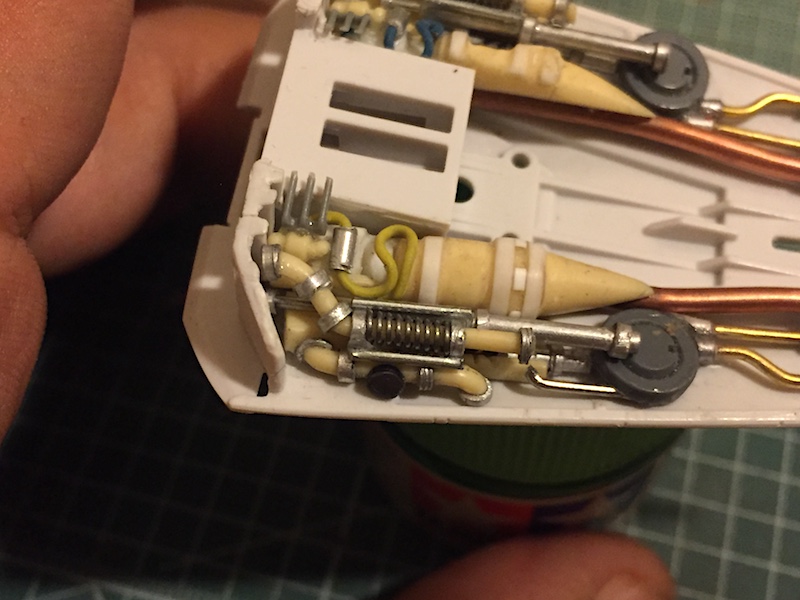

La linea inferiore dei tubi è completata, certo alcuni particolari saranno coperti da quanto gli sta sopra ma sto pensando che alcuni pezzi potrebbero poi essere removibili per vedere che c’è sotto…

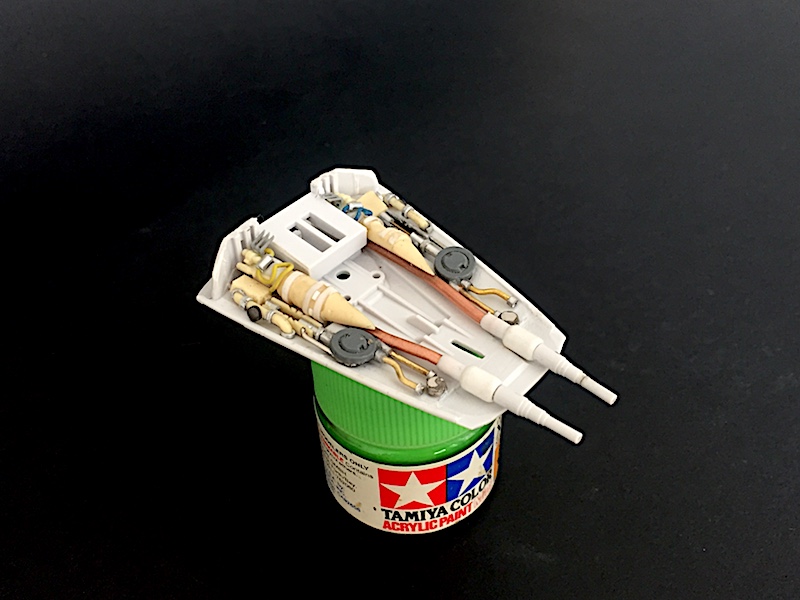

Alla fine tutto entra a filo e risulta abbastanza simmetrico considerando che ancora nessun pezzo è stato incollato

Ciao, alla prossima

Max

[zaphod]

ti giuro, da appassionato di Star Wars leggo e guardo tutto ciò che fai, anche se non riesco a starti dietro nelle modifiche!
Ovviamente complimenti.

[Red Max]

Grazie
Ok. Proveró a documentare maggiormente i vari passaggi nei prossimi post.


Inviato dal mio iPhone utilizzando Forum

[zaphod]

Originariamente inviata da Red Max

Grazie
Ok. Proveró a documentare maggiormente i vari passaggi nei prossimi post.


Inviato dal mio iPhone utilizzando Forum

no, non fraintendere, sono documentati anche troppo bene! Sono le mie capacità che non riescono a starti dietro

[shen_lei]

Io ho riempito di dettagli il millenium Falcon in 1/43 e mi sentivo un drago, questo è 1/72 mamma mia


Inviato dal mio iPhone utilizzando Forum

[Red Max]

Originariamente inviata da shen_lei

Io ho riempito di dettagli il millenium Falcon in 1/43 e mi sentivo un drago, questo è 1/72 mamma mia


Inviato dal mio iPhone utilizzando Forum

Comunque guarda che alla fine è grosso per un per essere un 1/72. Son più di 30 cm di modello. Quello della studio scale saranno un 50/60 cm... Dettagliarlo è un po' come dettagliare un'auto 1/43 o 1/24 tanto per dire i cannoni saranno 7/8 cm, la cabina di pilotaggio e tutto l'ambaradan è come una mano... voglio dire, niente di microscopico.

[Red Max]

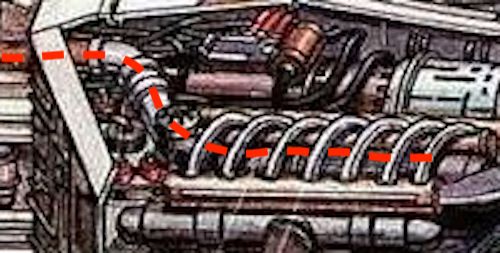

Da qualche giorno avevo uno scheletro nell’armadio quella struttura che tiene il tubo a S iniziato e mai finito per via del problema delle altezze, malgrado la voglia di fare roba nuova sia tanta mi dedico a questo pezzo rimasto nel dimenticatoio… ve lo ricordate?




per prima cosa vengono troncate le lunghezze dei tubi di resina e completati i giunti mancanti col solito sistema



per innestare poi il finale del tubo alla plastica del kit faccio una specie di pistoncino che rimane libero di scorrere all’interno del tubo per poter poi essere incollato nella posizione effettiva successivamente

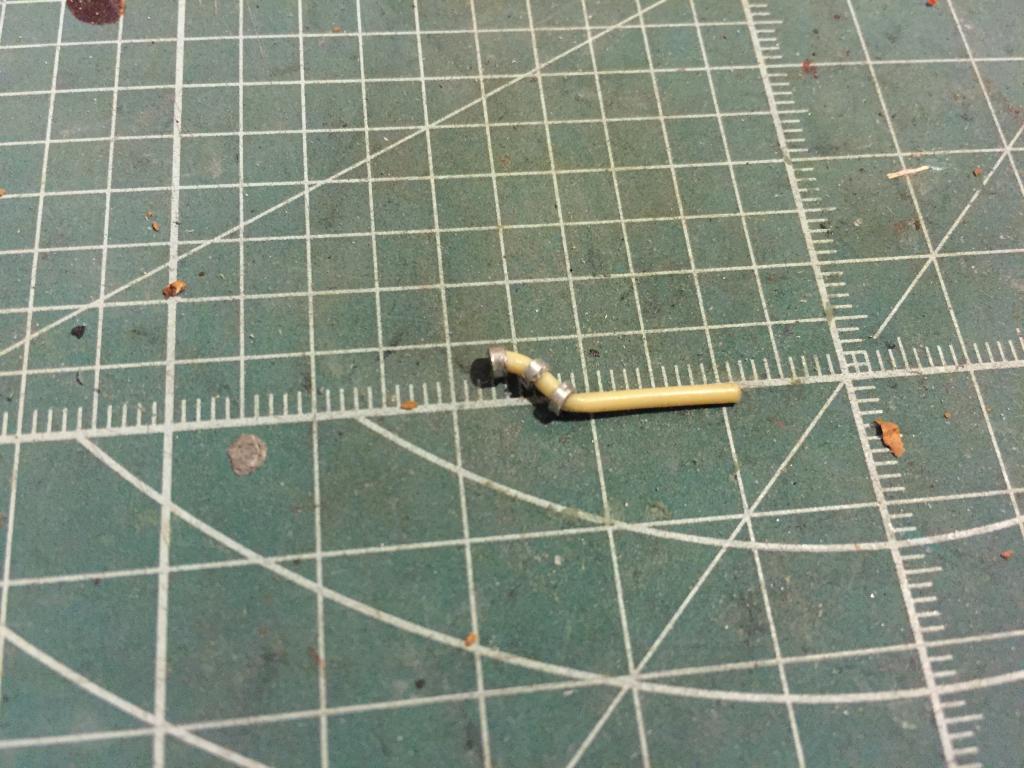

il tubino ad esse come da disegno ha ben 4 raccordi lascio non incollato quello finale per poter essere libero di rimuovere il pezzo per la colorazione



qualche anellino è da perfezionare e quelli non incollati risultano un storti ma considero lo scheletro ormai disseppellito dall'armadio. Necessita di altri dettagli da aggiungere a pezzo già colorato



Ciao

Max

[bruno]

Diffcile credere che sia in 1/72!
Lo stai facendo "vivo"!!
p.s. che cosa è il "taglia cornici in 1/24" ???
come si fa ad inserire le foto con i commenti??

[rukie66]

Feeegaa Redmax fa i cannoni laser davanti a George Lucas.... E George Lucas MUTOOOO!!!!
Spettacolo!!!

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

[Red Max]

grazie ragazzi fa sempre piacere un po' di incoraggiamento

Bruno, un altro mio progetto che mi frulla nella testa da anni è un'officina in 1/43 iperdettagliata come piace a me.

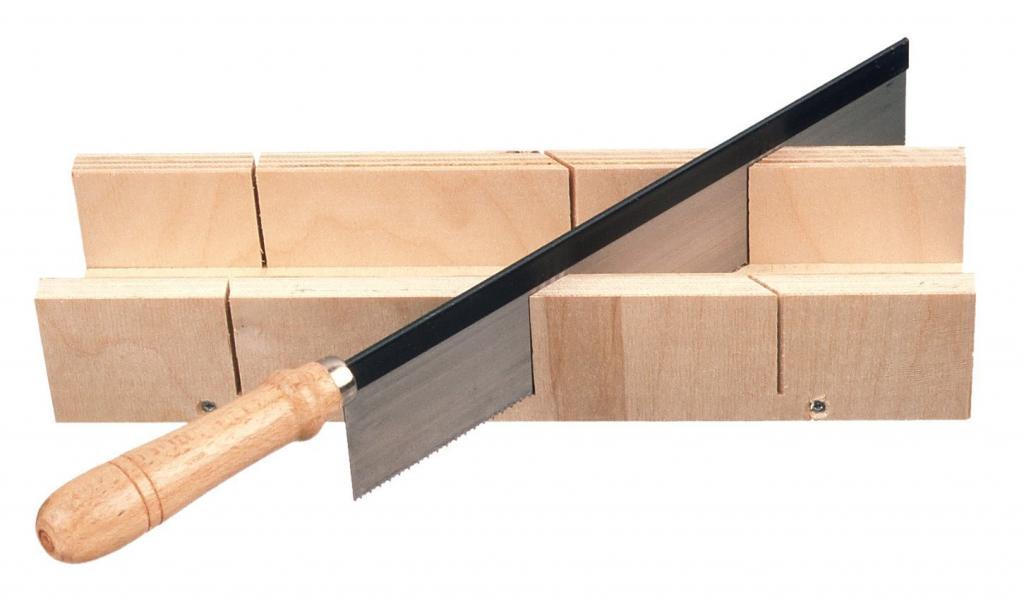

Per anni ho collezionato e clonato ogni tipo di strumento da officina fra cui anche questo qui in allegato che mi pare si chiami appunto tagliacornici (dovrebbe essere 1/24 ma dato che quello strumento puo' avere diverse dimensioni non stonava fra gli attrezzi in 1/43..)

Per questo motivo son pieno di latte d'olio, marmitte, chiavi cacciaviti martelli ecc ecc... (tanto per esempio v allegato le latte fatte anni fa comprese di decal autoprodotte): essendo pezzettini non sempre vengono bene ma gli scarti non si buttano mai perché magari anni dopo li usi per fare un Y-wing... lo so, già me lo hai detto che sono pazzo, posso solo confermare la diagnosi prof...


edit: le foto coi commenti mi sfuggono... a che ti riferisci?

[bruno]

Non sei pazzo.Oppure lo sono anch'io.
Per le foto,non so come inrevallarle con i commenti come hai fatto tu

[zaphod]

Originariamente inviata da bruno

Non sei pazzo.Oppure lo sono anch'io.
Per le foto,non so come inrevallarle con i commenti come hai fatto tu

Si anche io vorrei scoprirlo

Inviato con il mio SM-G935F - Scarica l‘app del Forum di Modellismo.net
