Le Soleil Royal diario di costruzione di Mario

[bruno_federico]

Buon giorno Mario ai ragione mi ero spiegato male è la ultima fila di portelli a essere troppo bassa.Sono partito da disegni Sergal per fare l'impostazione delle ordinate poi ho copiato guardando solo foto del modello " tanneron ".Tempo fa un modelista che scrive sul forum De Agost.mi suggeri di eliminare l'ultima fila di cannoni perche esiste anche un Soleil Royal a solo 2 file.Un saluto alla tua Venezia!!!!!

[marioA]

Ciao Bruno, grazie per l'apprezzamento alla mia città! Oggi (abito al quarto piano cioè l'ultimo di un palazzo storico a Cannaregio sul Canale,e lI tira sempre vento) a nord-ovest quando il sole è ancora a sud-sud-ovest fuori della finestra ci sono 19 C°. Mai avuto un novembre del genere! Va bene che il vento di scirocco porta l'acqua alta, ma anche il caldo.
Per le cannoniere, io le lascerei così. Alla fin fine il tuo modello è auto costruito ed anche molto bene e io non lo scasserei togliendo la fila di cannoniere che mi sembrano piuttosto fuori scala. Nel complesso dovrebbe venir fuori un bel modello e se anche non è fedele all'originale non credo che ti importi molto. Penso che la fatica, lì'impegno e la fantasia per fare il modello valgano bene una soddisfazione.
Ecco la descrizione del Bouriot della Soleil Royal a due ponti di batteria con 80 cannoni.



ed ecco un disegno, posso fotocopiare solo una parte, ma dovrebbe rendere l'idea.



Ciao
Mario

[miguel garcia]

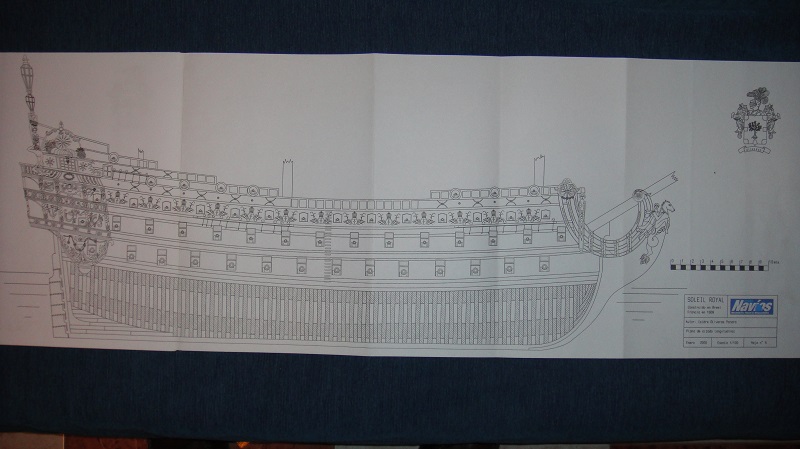

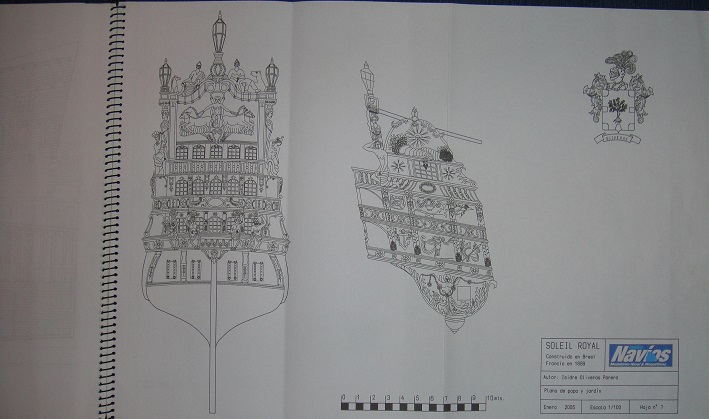

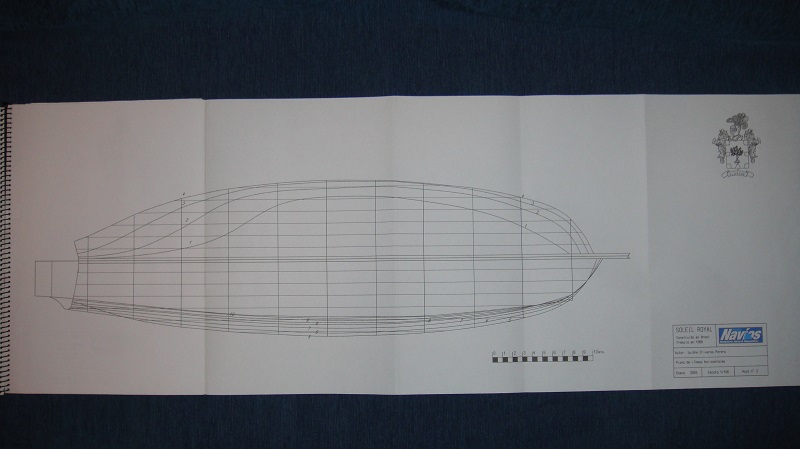

Hola Señor Mario: Bueno le paso los planos del señor Oliveras fotografiados. Creo que se refiere a esto no?

[miguel garcia]

Sigue

[miguel garcia]

sigue

[marioA]

Grazie Miguel. Ti avevo risposto prima di aprire il diario.
Ho scaricato tutto.
A poppa i tronconi di listello diventano corti e per farli attecchire devo realizzare una falsa chiglia tra la terzultima e penultima ordinata.
Ecco come si presenta la poppa ora, la rotondità mi sembrerebbe garantita.









Ciao
Mario

[airon1970]

Volevo chiedere a Miguel dove poter acquistare quei piani di costruzione di cui ha postato qualche foto del Soleil Royal, mi sembra di vedere che è una carpenteria d'arsenale, chiedo informazioni in merito in quanto molto interessanti, è una monografia? Scusa Mario se approfitto del Tuo wip e ti faccio i miei complimenti per la posa in opera del primo fasciame sul soleil, vedo che avanzi molto bene

[marioA]

Ciao Vinicio, purtroppo è esaurita!
Ecco la pubblicità



Ciao
Mario.

[marioA]

Ho piazzato la falsa ordinata.



così forse potrebbe andare. Ad *ogni modo potrò sempre aggiustare il tutto con la levigatrice che dovrò per forza utilizzare per pareggiare la listellatura.
Ultima verifica simmetria a poppa.







Insomma mi sembra che l'assetto sia abbastanza simmetrico.
Adesso debbo chiudere la poppa.
Ciao
Mario

[airon1970]

Originariamente inviata da marioA

Ciao Vinicio, purtroppo è esaurita!
Ecco la pubblicità
Ciao
Mario.

Grazie Mario proverò a contattare nell'indirizzo mail che vedo in pubblicità che mi hai gentilmente postato.

[marioA]

O.K. Vinicio, io ho chiesto alla mia libreria che ha contatti con la Spagna sperando che trovi qualche copia in giro.
Qualche accorgimento per far in modo di non infossare i listelli.



Finito il rivestimento della poppa controllo simmetria



babordo



tribordo



linearità



Insomma mi sembra passabile.
La parte bassa della chiglia la rivestirò dopo aver completato la prua.
Dovrò poi capire come raccordare la poppa al timone per il secondo rivestimento.
Per il secondo rivestimento devo pensare come congiungere il tavolato sulle fiancate. Le tavole in originale dovrebbero essere di una lunghezza circa di 8 m quindi in scala 1.77 sarebbero essere lunghe circa 10 cm. La giunzione non so come la facevano. Debbo vedere sulle monografie e sui testi del Boudriot che ho. Salvo errori le farei a palella che, mi sembra il metodo più semplice.
Ciao
Mario

[ggx]

Ciao Mario
Ti posto due disegni dei piani spagnoli a grandezza diciamo naturale. (Li ho presi dal loro sito quindi legali).
La qualità dei disegni soprattutto nei dettagli delle sculture non mi pare soddisfacente.
Anche i sabordi di poppa con quella forma sono ridicoli.

PS.
Non avevo visto le dimensione massime dei file che si possono allegare. Ti pubblico direttamente i link dove puoi scaricare i disegni.

http://www.navalmodel.es/Naval_Model...eil%2001_1.jpg
http://www.navalmodel.es/Naval_Model...eil%2002_1.jpg
http://www.navalmodel.es/Naval_Model...eil%2003_1.jpg

[marioA]

Ostrega ggx. Bel colpo! Dove trovo il resto? I sabordi di poppa li ho visti così su un diario di altro modellista.Cesti che fanno pensare.
Grazie.
Mario

[airon1970]

Sono proprio quelli che cercavo e purtroppo non si trovano, dovrebbe essere una costruzione in arsenale almeno a vedere la sezione longitudinale . Grazie ggx

[marioA]

Ciao Vinicio, non è proprio una costruzione in arsenale, ma una autocostruzione abbastanza decente.
Ho chiuso lo scafo.







Da un alto sembra tutto a posto, ma se si fotografa con una certa luce ci si accorge che diverse ordinate segnano. Mi è successo sempre con le ordinate distanti, ma questa volta sono troppo distanti e non centra la cartabuonatura. Tra una ordinata e l'altra i listelli tendono a rimanere dritti. In qualche porto ho ovviato realizzando false ordinate, ma non sono in grado di fare di più.



Certo che si ovvierà con la levigatrice ma se avessero fatto qualche ordinata in più non sarebbe stato male.
Ciao
Mario
