[Rob72]

Andando avanti con le connessioni, nel fascolo 47
Troviamo le luci anteriori, posteriori un’altro switch
Delle piastrine e tante viti

Iniziamo il collegamento
Luci posteriori, ovviamente led rossi, (filo nero/verde) vanno collegati all’entrata 1C



Switch (filo nero) va collegato all’entrata 1B


In fine luci anteriori led bianchi (filo bianco/verde) vanno collegati all’entrata 1A


Piccola prova luci (ho provato ad inserire i led nelle parabole


Ricapitolando:
Le luci anteriori e posteriori si accendono tramite lo switch filo bianco, lo stesso del cruscotto
Lo switch filo verde (da me eliminato) serve per i suoni come già detto
Lo switch filo nero serve per attivare le luci freno
In pratica azionandolo l’intensità dei led rossi aumenta, simulando così le luci dello stop.


Stay tuned

[Rob72]

Dopo aver provato l’impianto e ci siamo assicurati che tutto funzioni regolarmente, dobbiamo sistemare questo piccolo groviglio di fili

Quì entrano in gioco le piccole piastrine che abbiamo visto prima

Sul pianale abbiamo dei fori disposti a coppia



Con l’ausilio delle piastrine sistemiamo i fili

Le luci posteriori e i fili di alimentazione, vanno al posteriore, tutto il resto va all’anteriore.


Stay tuned

[Rob72]

Ed arriviamo al fscicolo 48 il pianale interno dell’abitacolo

Che ho dovuto modificare per via della modifica (scusate il gioco di parole) che ho fatto al cambio
Ricordate?



Insieme al pianale abbiamo anche questi gancetti che, in attesa di scoprire a cosa servano, li metto da parte, anche se e già indicato dove montarli.

Passiamo avanti
Dalle reference che ho trovato sulla rete, la versione F&F4 che sto facendo io ha gli interni in moquette, e moquette sia








Come si vede non ho chiuso il buco del pianale sulla modifica del cambio...mi piace che si veda

Per adesso e tutto alla prossima.

Stay tuned

[bruno]

La parte più odiosa dei modelloni....Quanto vorrei più accuratezza al posto dei suoni..


Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

[Rob72]

Andiamo avanti con il fascicolo 50

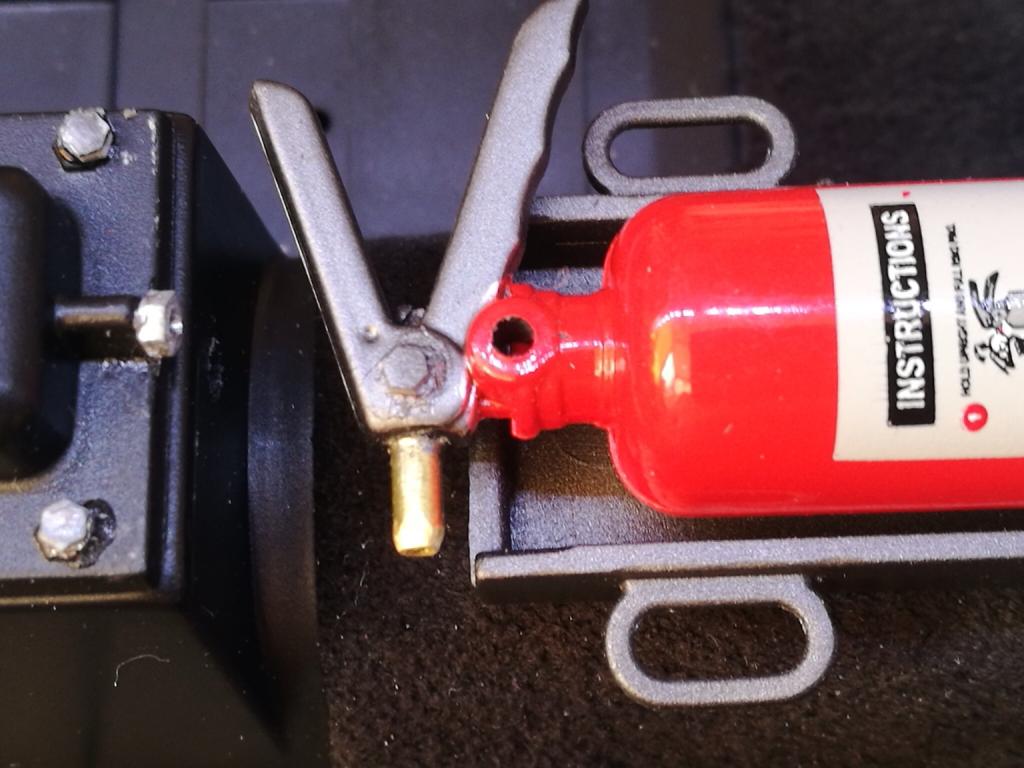

I’estintore di bordo.

Non e difficile capire che i due gusci dell’estintore vanno unite insieme con le viti indicate

Ho aggiunto, con in piccolo segmento di tubo, il bocchettone

Ora, insieme alla sua culla lo montiamo sul pianale



In fine inseriamo a pressione il bottoncino rosso che dovrebbe essere il manometro



Grazie ad una decals di avanzo ho potuto completare il manometro


In più ho costruito una cinghietta a sgancio rapido, perchè cosi l’estintore sembra solo poggiato





...


Stay tuned

[Rob72]

Passiamo al fascicolo 51 la pedaliera

Nella pedaliera va inserito lo switch filo nero
Quindi dobbiamo staccare lo switch dal filo principale aprendo gli spinotti

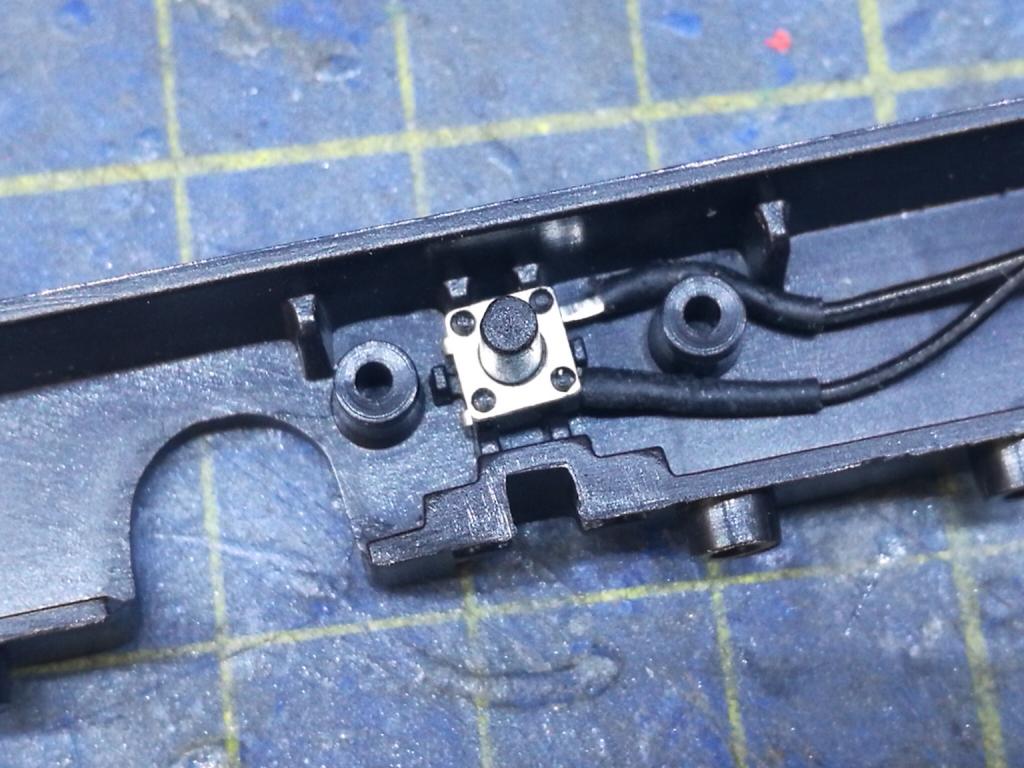

Per inserire lo switch nella sede indicata dobbiamo prepararlo raddrizzando i fili e ripiegando gli altri due contatti come si vede il foto

Ora lo possiamo inserirlo in sede


Con lausilio della sua piastrina lo blocchiamo definitivamente




Passiamo ai pedali
Ne abbiamo tre.

Le sedi sono ben definite quindi non si può sbagliare, l’unica cosa e l’ordine di inserimento
A destra l’acceleratore, al centro il freno, a sinistra il comando del freno di stazionamento visto che il cambio e automatico e non ha frizione meccanica.

Ora blocchiamo i pedali con il supporto di prima

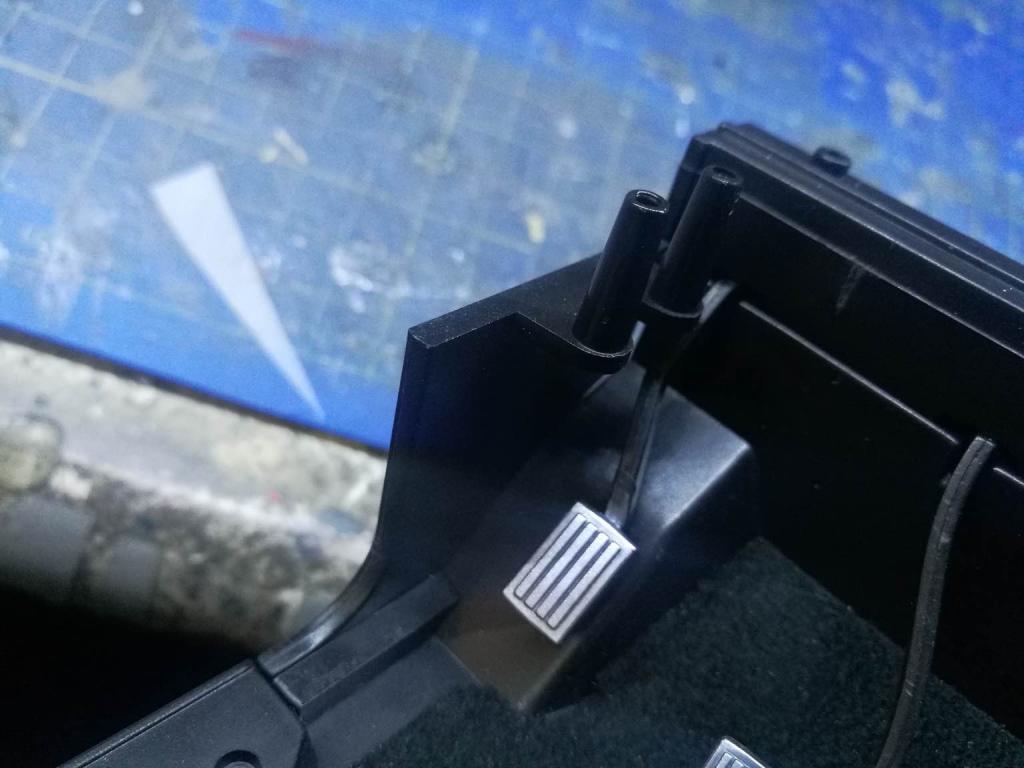

Il particolare del pedale del freno che, una volta azionato, agirà sull’interruttore che gestisce i led rossi posteriori e simulera l’accenzione degli stop ad ogni pressione del pedale.

Una nota di colore agli anonimi pedali


...


Stay tuned

[Rob72]

Nota dolente!!
Purtoppo i fascicoli 52 e 53 contenenti le piccole paratie laterali anteriori, la paratia posteriore ed il sedile non sono pervenuti, nel senso che mancavano proprio all’interno del pacco.
Ovviamente ho scritto immediatamente al servizio clienti che gentilmente mi ha rassicurato che i numeri mancanti verranno reinviati.
Aspettiamo.
Intanto sono andato avanti con quello che avevo.
N.54 pezzi del sedile che andrebbero montati sul pezzo principale che non è arrivato, quindi mettiamo da parte

N.55 la prima parte del cruscotto

Intanto prima di montare il tutto ho voluto personalizzare la parte inferiore del cruscotto con verniciatura texturizzata


Poi con un po di pannel line tamiya ho reso piu leggibili le scritte sul pannello comandi

E adesso iniziamo il montaggio vero e proprio.
Innanzitutto inseriamo il trasparente con i comadi sul retro del pannello




Ora gli interruttori

Ho messo anche quello dei suono per dovere di cronaca ma sulla mia non funzionerà
Quindi
Posizioniamo i fili ed i contatti vuoti di entrambi gli switchs come abbiamo fatto prima per lo switch dei pedali

E prepariamoci ad inserirli dentro le loro sedi sul retro del pannello

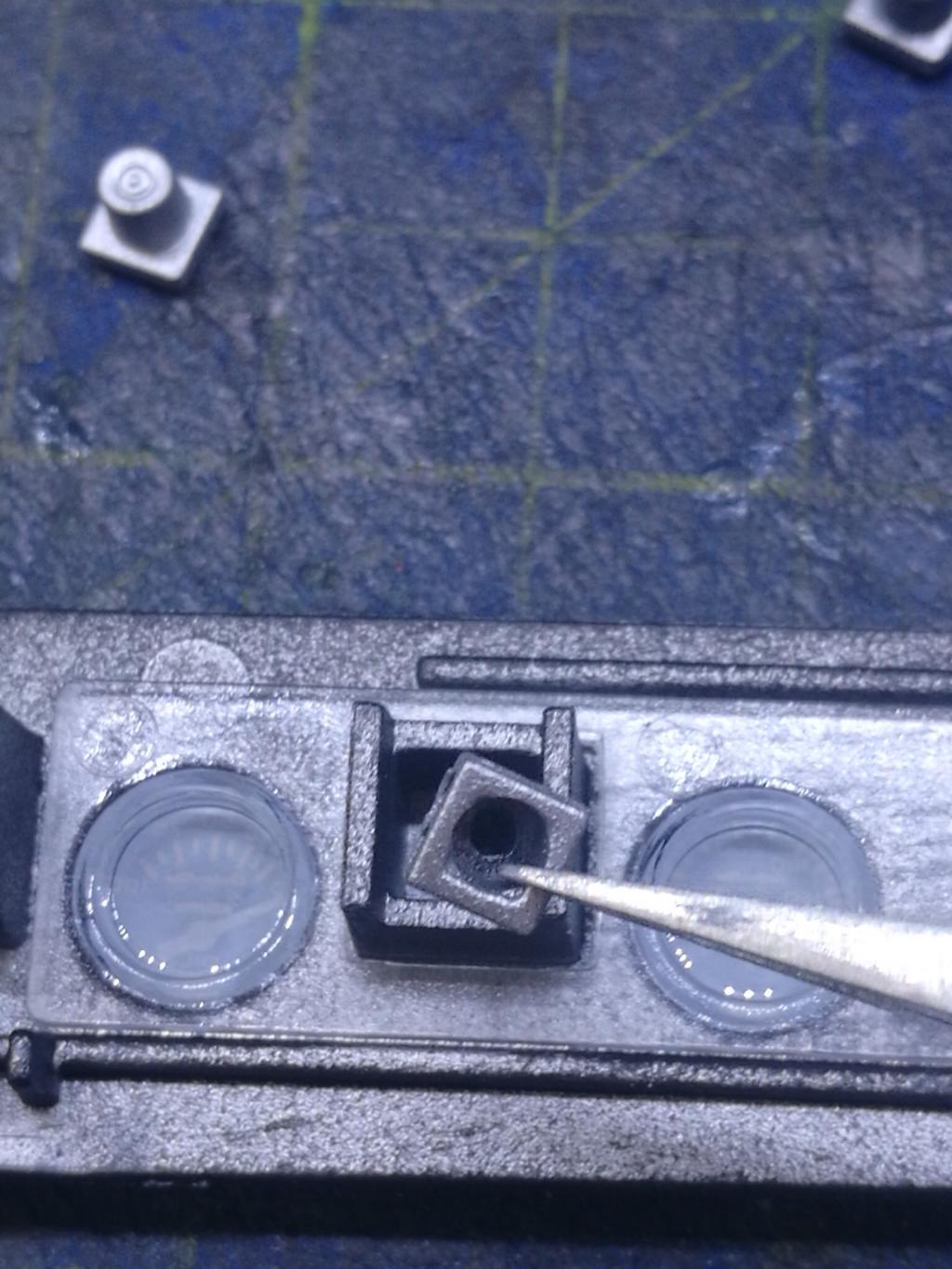

Prima però dobbiamo inserire i pulsanti di plastica





Adesso è il turno degli switchs

Ultimo pulsante di facciata



Passiamo al supporto cromato che, una volta avvitato al pannello bloccherà il tutto


A questo punto possiamo montare il pannello comandi completo al cruscotto




...




Stay tuned

[Rob72]

Passiamo al 56
Abbiamo la parte alta del cruscotto, il manometri conta giri, e la parte bassa del cruscotto. In piu unaltra piastrina per fermare i fili

Anche la parte alta del cruscotto ha ricevuto una passatina di texture black

Una volta asciutta la montiamo al suo posto seguendo i fori delle viti come piloti




Stessa cosa con la parte bassa





Possiamo anche inserire la scheda con i led per l’illuminazione del pannello comandi



Piccolo montaggio veloce del tachimetro giri



Ora lo piazziamo al suo posto sul cruscotto



...


Stay tuned

[Rob72]

Ed andiamo direttamente all’ultimo fascicolo per questa tornata.
Il n.57
Il fodero del piantone dello sterzo

Per primo ho verniciato la boccola del mozzo dello sterzo

Poi ovviamente ho unito con le apposite viti le due metà del fodero

Ho inserito nel fodero la levette delle frecce ed evidenziato il blocchetto d’accenzione




In fine l’ho montato in sede nella parte inferiore del cruscotto



Ho inserito la boccola sterzo una volta asciutta




In fine ho provato a mettere su il volante per vedere il colpo d’occhio


Qui insieme al pianale



Peccato che non c’è il sedile

Per adesso è tutto, alla prossima



Stay tuned

[Rob72]

Bene gente!! Eccoci quà con un aggiornamento!!
Dopo un’attesa durata un mesetto circa dalla mia segnalazione al servizio clienti, sono arrivati i due numeri mancanti, nello specifico i fascicoli 52/53 che in aggiunta al 54 che abbiamo volutamente saltato per via della mancanza dei precedenti due, abbiamo la possibilità di completare il pianale dell’abitacolo
Iniziamo con il numero 52 dove abbiamo la spalliera posteriore e i due fianchetti laterali che supporteranno il cruscotto

Riprendiamo il pianale

Girandolo sottosopra, nella parte posteriore abbiamo 6 fori

La stessa disposizione di fori la troviamo sulla spalliera

Non ci resta che incastrarli insieme e bloccarli con le viti indicate


Spalliera montata

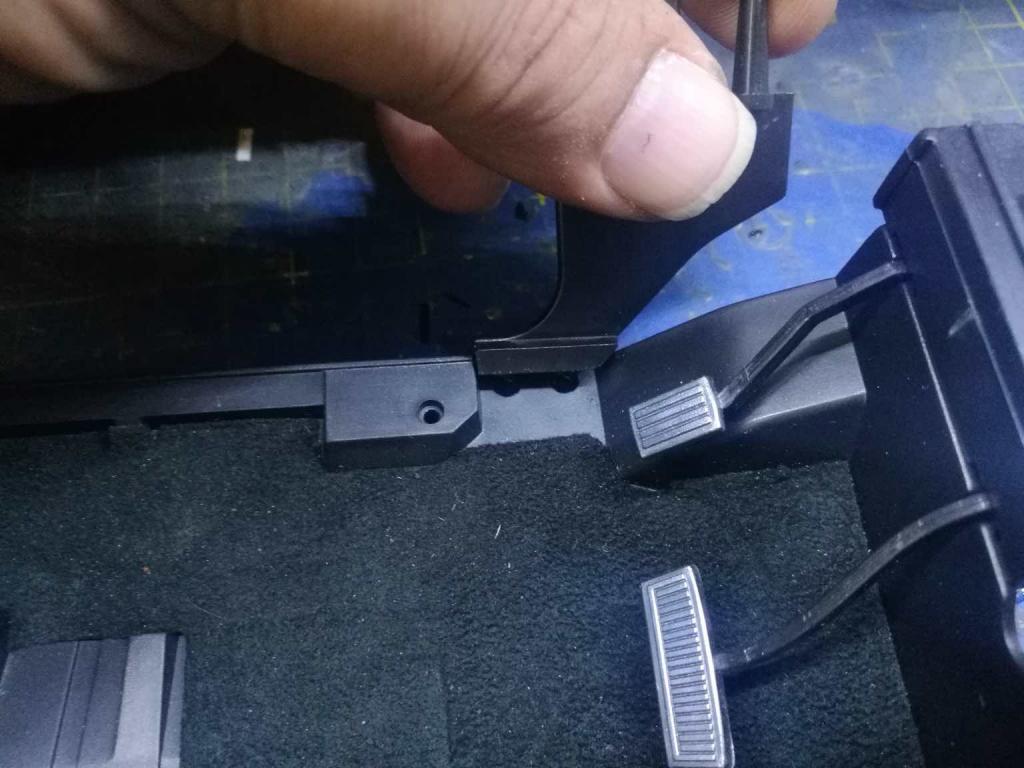

Passiamo ora ai supporti laterali del cruscotto
Supporto destro

Facciamo combaciare i due fori ed avvitiamolo da sotto



Stessa cosa per quello sinistro


Montanti montati


...


Stay tuned

[Rob72]

Passiamo ai fascicoli 53 e 54 il sedile

Intanto abbiamo una pseudo cintura

Non so quanto sia sicura una cintura così su un bolide del genere, però, in attesa di trovare una soluzione migliore e per dovere di cronaca, per adesso la montiamo.
Quindi
Sul sedile troviamo due fessure laterali


Inseriamo in una delle fessure la cintura

Facciamola scorrere sul retro


E facciamola uscire dall’altro lato attraverso l’altra fessura


...


Stay tuned

[Rob72]

Ora iniziamo il montaggio dei gusci

Inseriamo il guscio superiore interno sul retro del sedile facendolo scivolare sotto le due linguette


Blocchiamo con le viti indicate

Stessa cosa con il guscio interno inferiore



Blocchiamo i due gusci interni tra di loro con due viti



Montiamo ora il guscio esterno inferiore inserendolo su quello interno e faceno scivolare le estremita sotto il sedile




Blocchiamo anche quì con le viti indicate

Stessa cosa anche per il guscio esterno superiore



Ora quella retrospalliera con quei buchi non si può proprio vedere, quindi procedo alla stuccatura.

Utilizzo un nuovo prodotto fornitomi gentilmente da MODELLISMO.IT

Ovviamente e inutile dire che lo potete trovare sul sito.

Si presenta come il putty white della tamiya ma come pasta e più corposo, e più consistente.
Ma soprattutto non fa odore di solvente quindi, molto probabilmente, non dovrebbe subire alcun ritiro. Pero questa cosa ve la confermero non appena sarà asciutto e carteggiabile.
Intanto montiamo in cruscotto definitivamente


Ed ora poggiamo il sedile sul pianale per vedere l’effetto finale







Per adesso è tutto, alla prossima



Stay tuned

[Pennywise]

le cinture non sono un po' sottili? quanti mm di larghezza hanno?

[Rob72]

"La" cintura e una grande Cag... Non ha proporzioni. Come ho già detto, l'ho montata per dovere di cronaca, ma al più presto non appena troverò un materiale adatto, la sostituirò.
La larghezza del nastro misura appena 4mm ed e lunga appena 13 cm con tutte le fibbie.
Dimenticavo che, se ho capito bene, il sedile sarà uno solo, non ci sarà sedile del passeggero. Per questo "La" al singolare.

Stay tuned

[Rob72]

Salve ragazzi!! Di tempo c'è né voluto, (circa 5 mesi) ma alla fine sono arrivati altri quattro fascicoli. Certo se non arriva il materiale, il wip non può continuare.
Ma finalmente siamo pronti per un aggiornamento. A quanto pare siamo giunti al giro di boa, perché oggi inizio il montaggio degli ultimi pezzi che compongono il pianale e l'abitacolo.
Facciamo un passo indietro.
Nel secondo fascicolo avevamo trovato la prima ruota che avevo assemblato già allora. Nel corso dell'opera sono arrivate le altre tre ruote quindi assemblo prima quelle

Stay tuned
