[zaphod]

Buon Natale Rob!

Inviato con il mio SM-G935F

[Rob72]

Grazie degli auguri zap.

Bene!!!
Continuiamo il lavoro di dettaglio del vano motore.

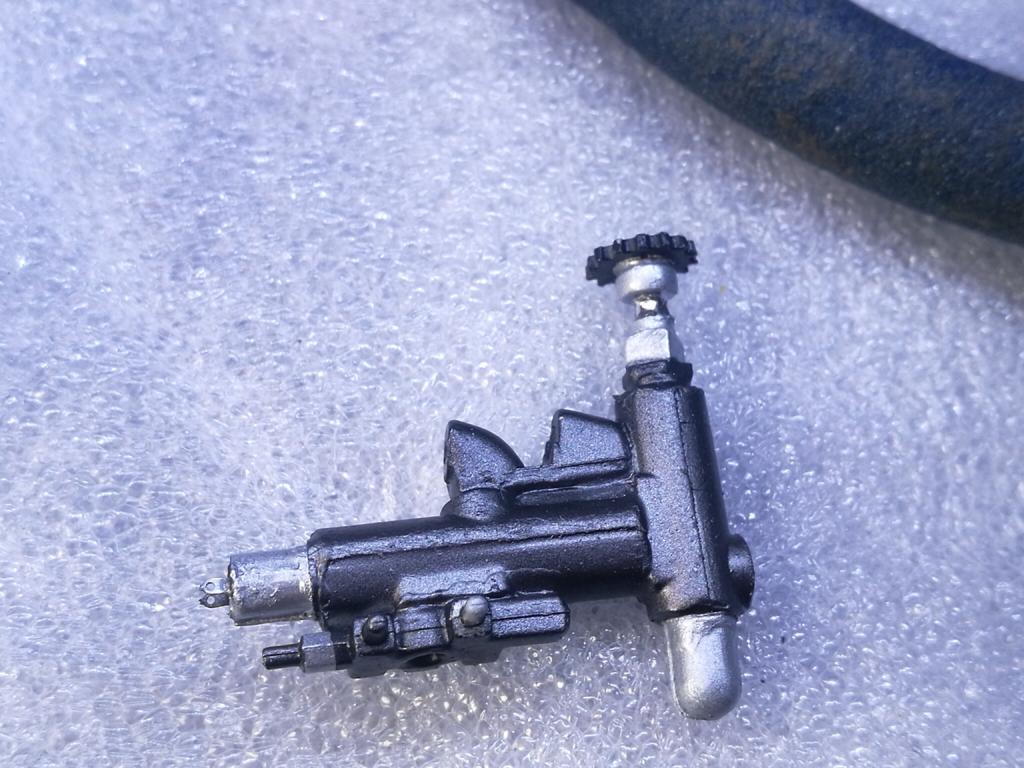

Copletata la verniciatura, la valvola combinata è stata posizionata nella sua posizione prescelta

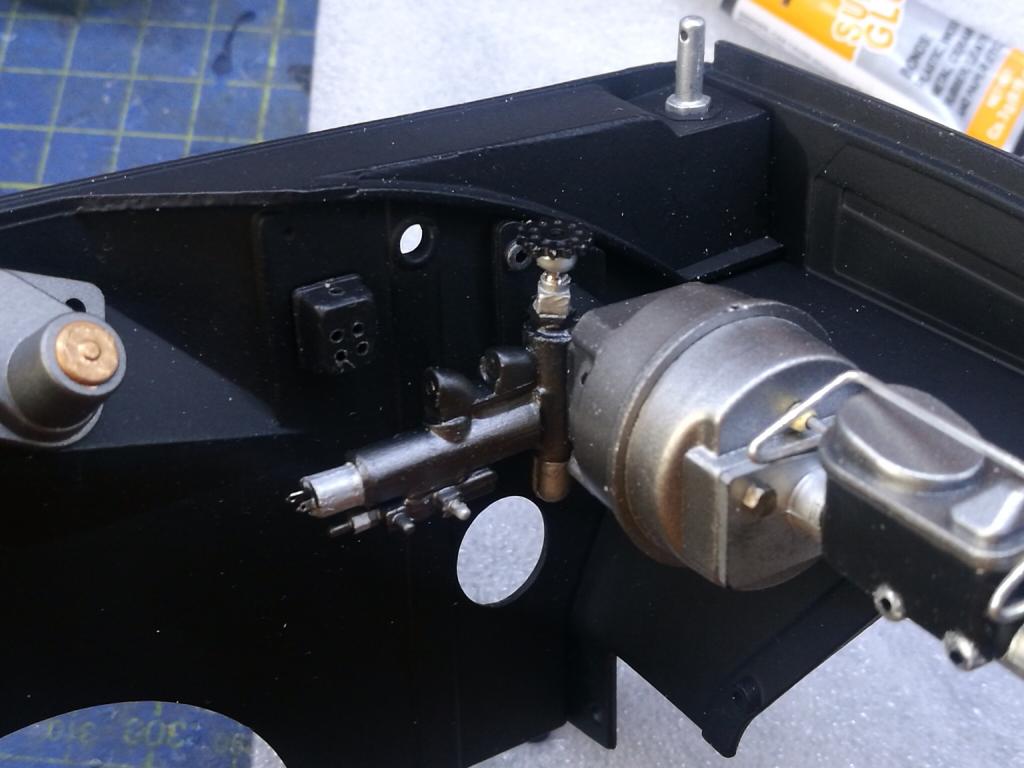

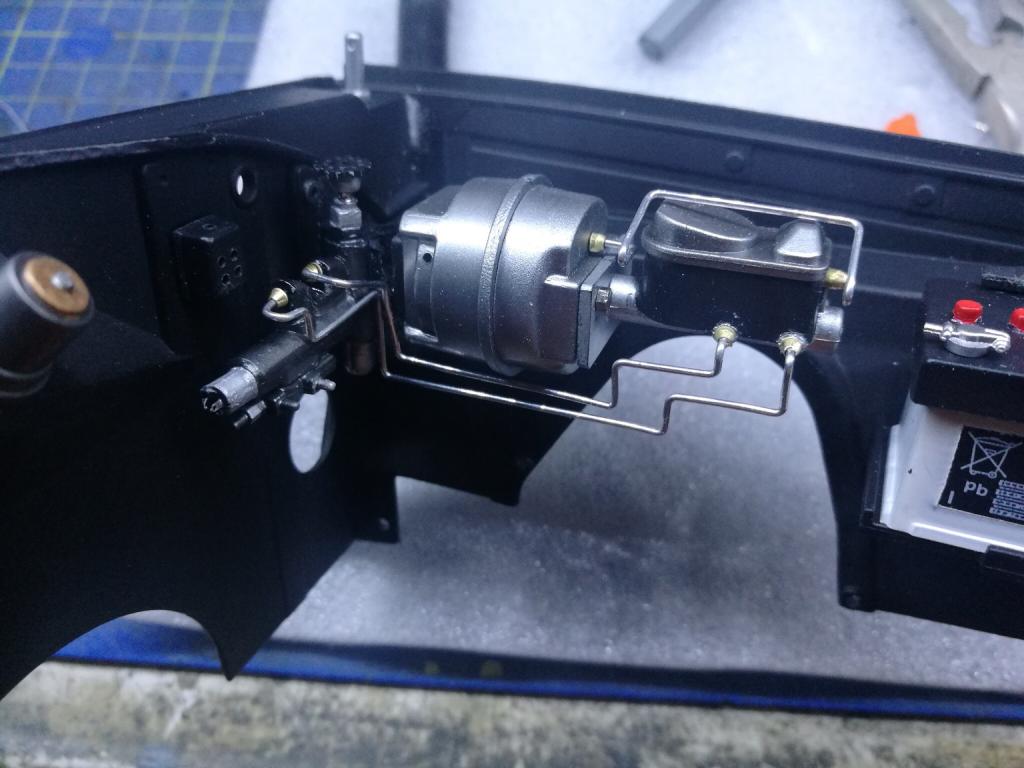

Dopo ho sagomato le due tubazioni rigide che portano l’olio alla combinata che a sua volta lo distribuirà sulle quattro pinze.


Fatto questo passiamo al fascicolo 27

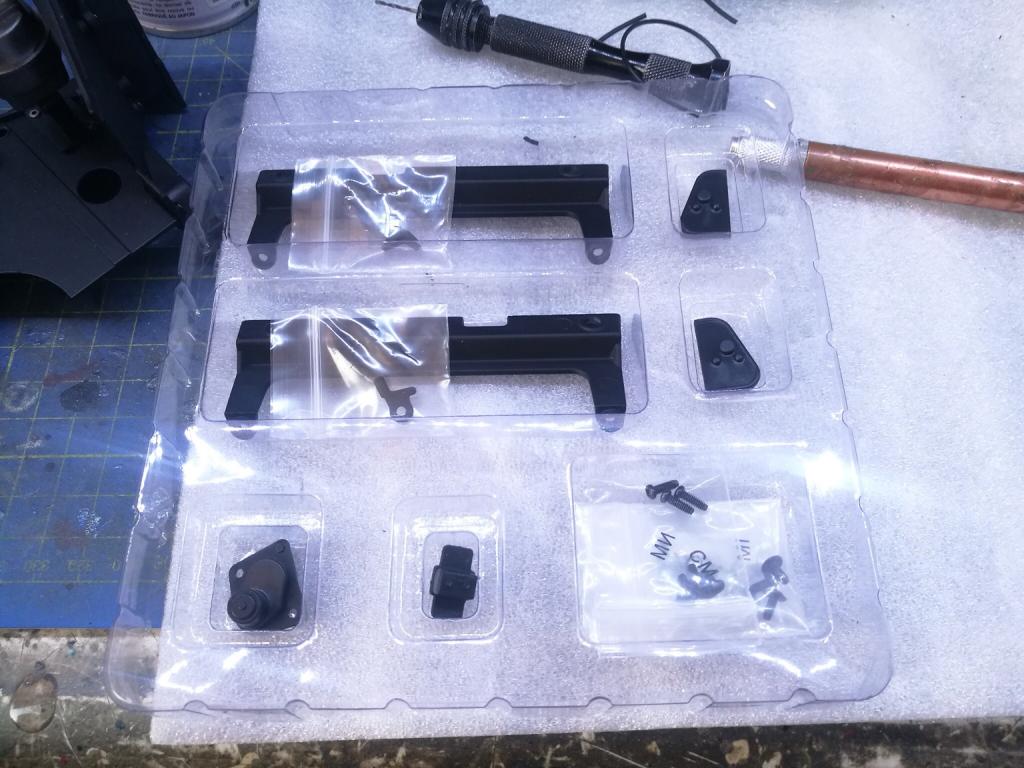

Abbiamo: due supporti della carrozzeria, il motorino del tergicristallo, e un relè

Intanto per continuare sulla mia strada mi concentro su questi due elementi
Motorino, e relè

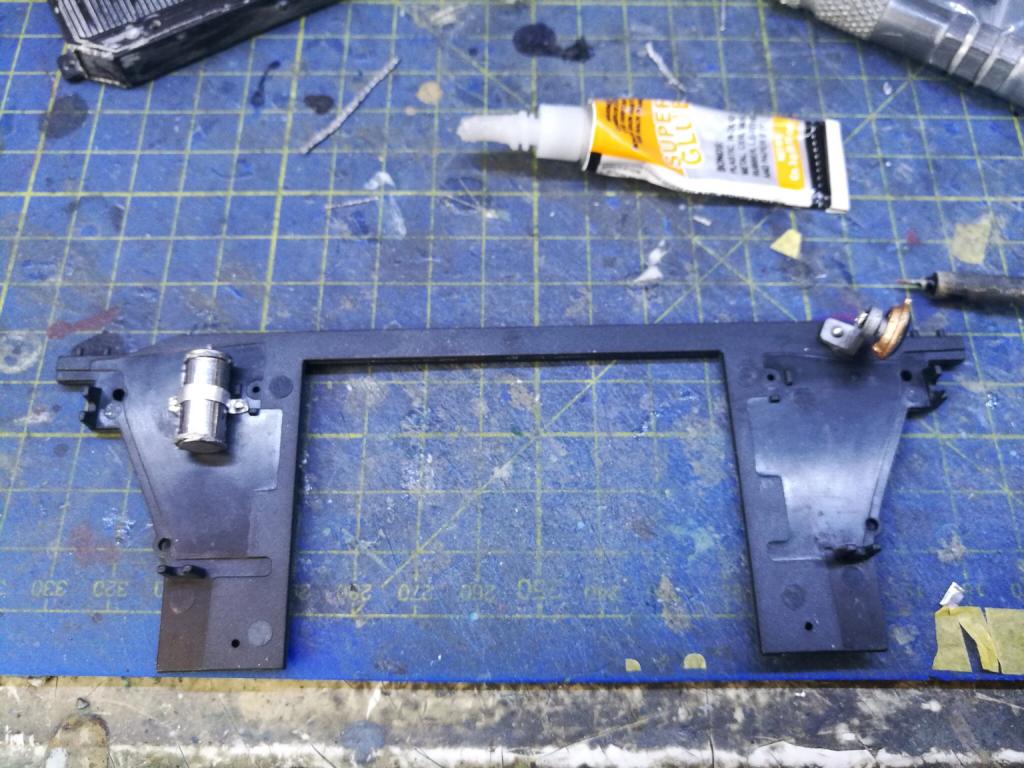

Che andremo a montare al loro posto sul parafiamma
(Cosiglio di incollare il motorino del tergicristallo per evitare le antiestetiche viti fornite)


Non prima di aver dato loro un po di dignità

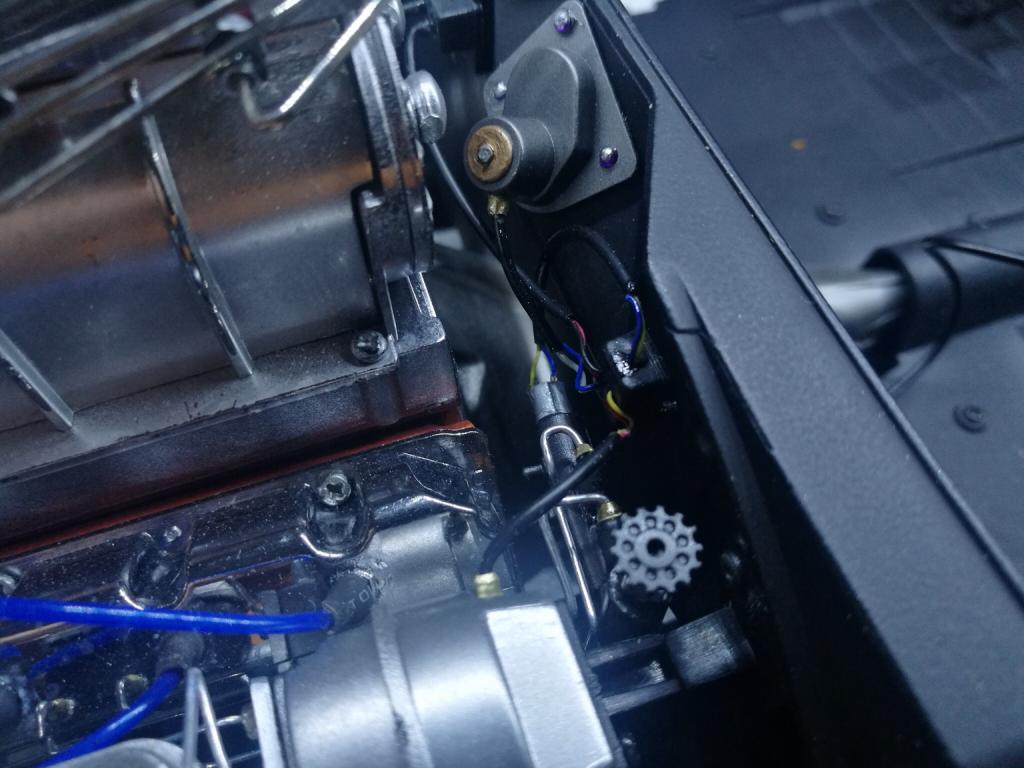

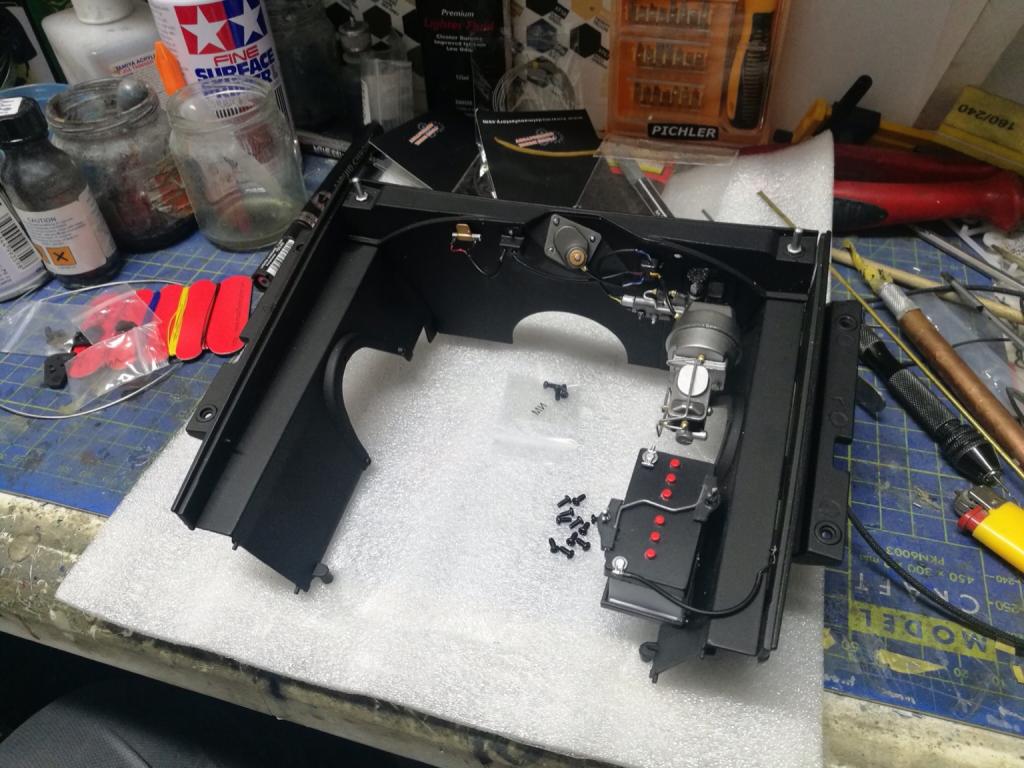

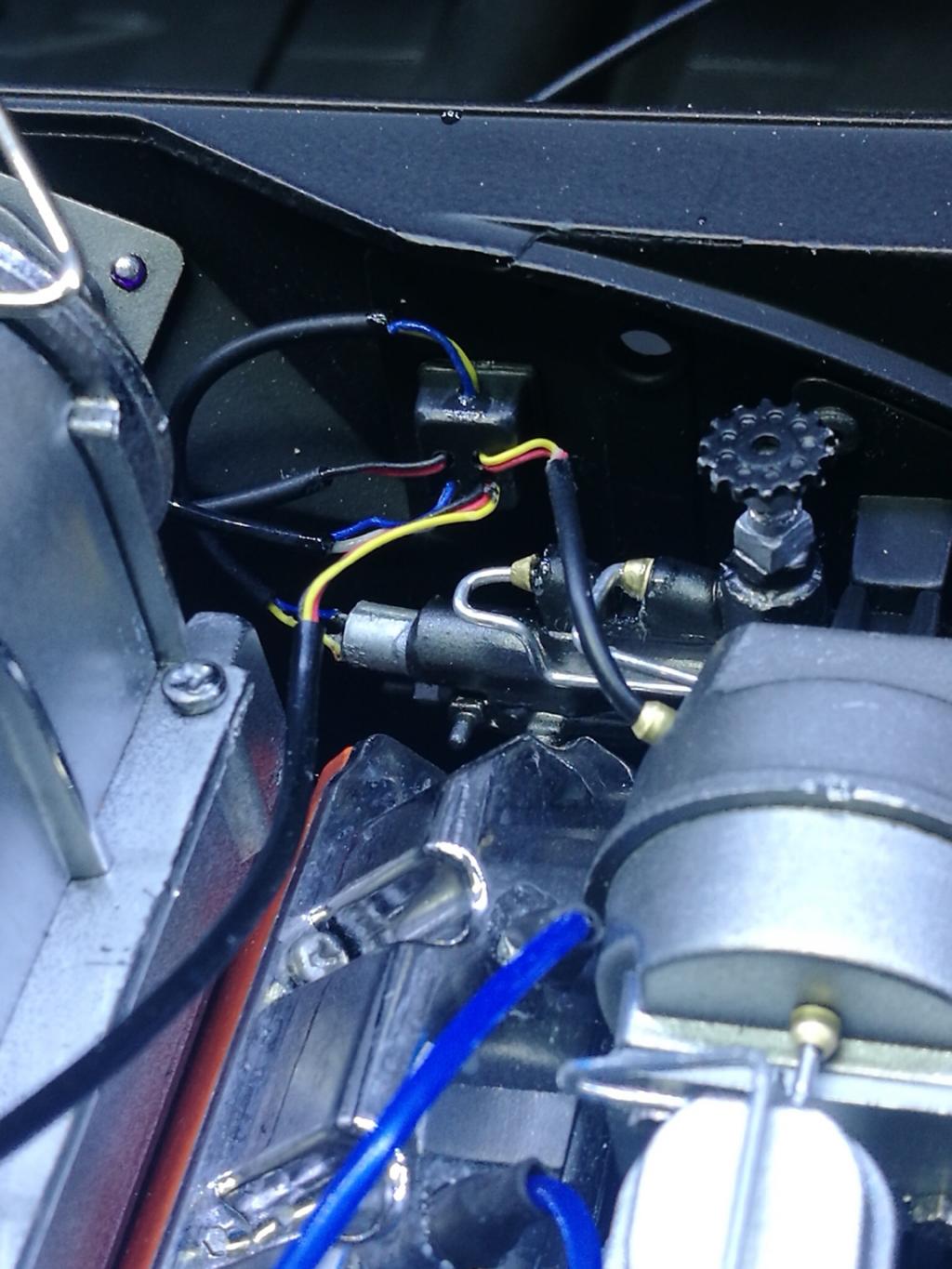

Dopo di che mi sono sbizzarrito con i collegamenti elettrici
Alimentazione servofreno, combinata, motorino tergicristallo, collegamento relè con resistore, ecc..



Ovviamente gli spazi sono calcolati al millimetro




Per adesso è tutto alla prossima


Stay tuned

[bruno]

..e anche qui bisogna dire che sarebbe difficile dire che è un modello se non ci fossero intorno oggetti "da modellista"!


Inviato con il mio GT-I9195 - Scarica l‘app del Forum di Modellismo.net

[mral57]

Si concordo pienamente


Inviato dal mio iPhone utilizzando Forum

[Rob72]

Andiamo avanti

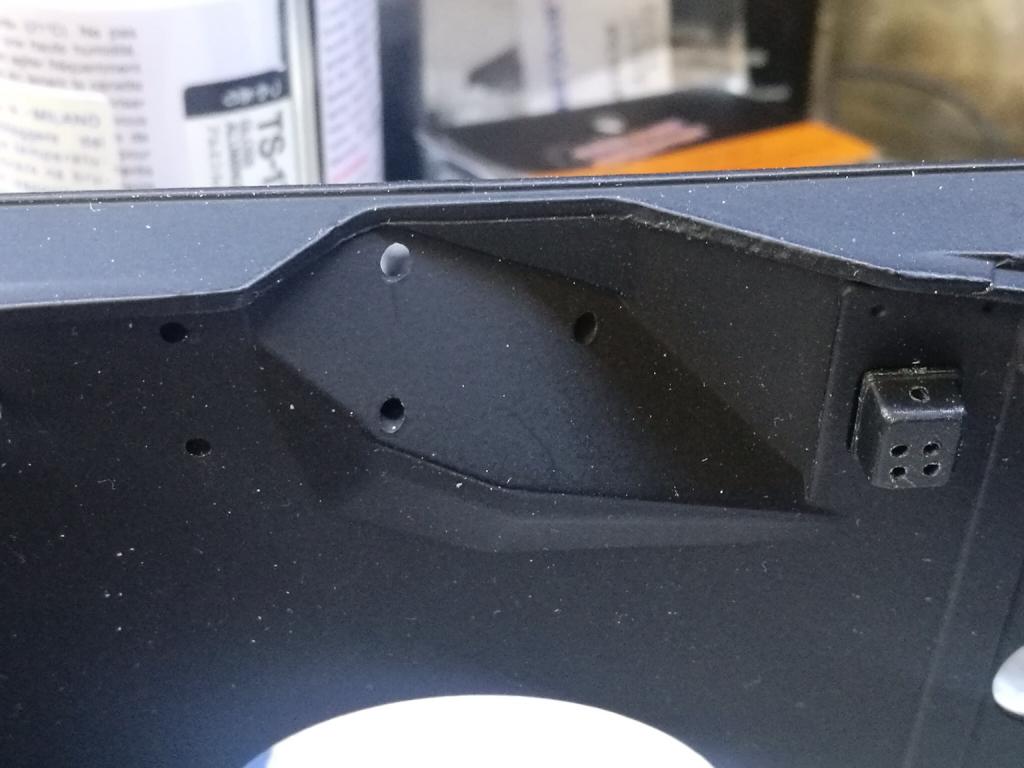

Del fascicolo 27 sono rimasti da montare i supporti della carrozzeria

Quindi

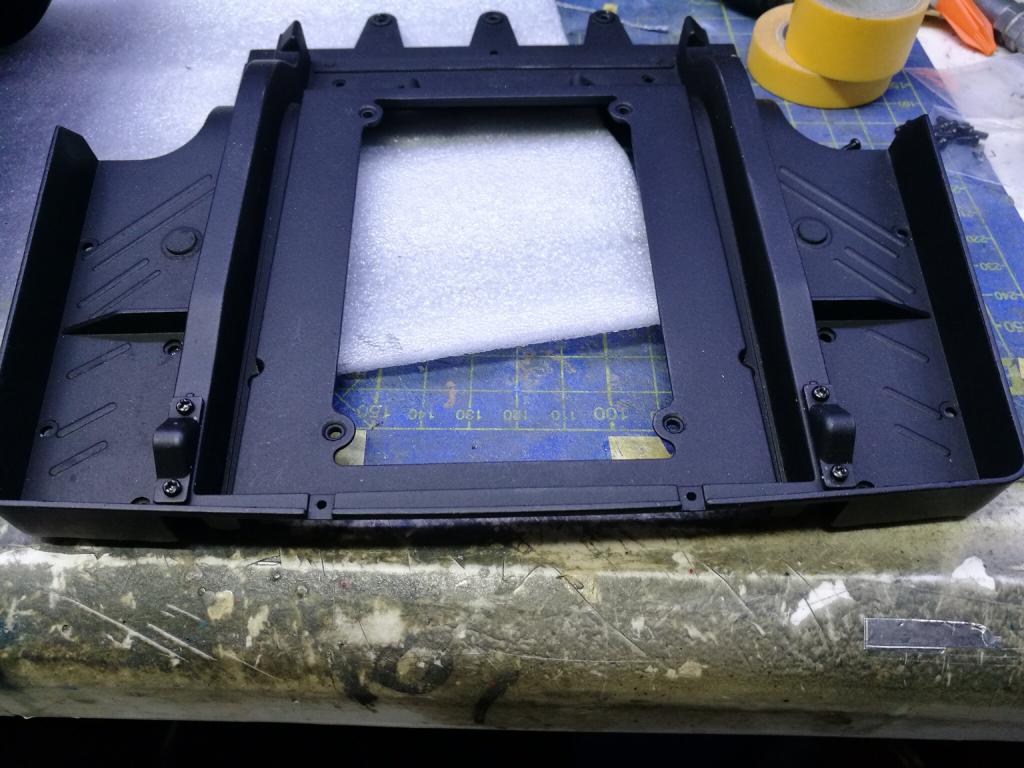

Posizioniamo i pezzi ogniuno sul proprio lato


avvitiamoli ogniuno al proprio posto


Ora posizioniamo il vano copleto sul telaio


Inizia il matrimonio

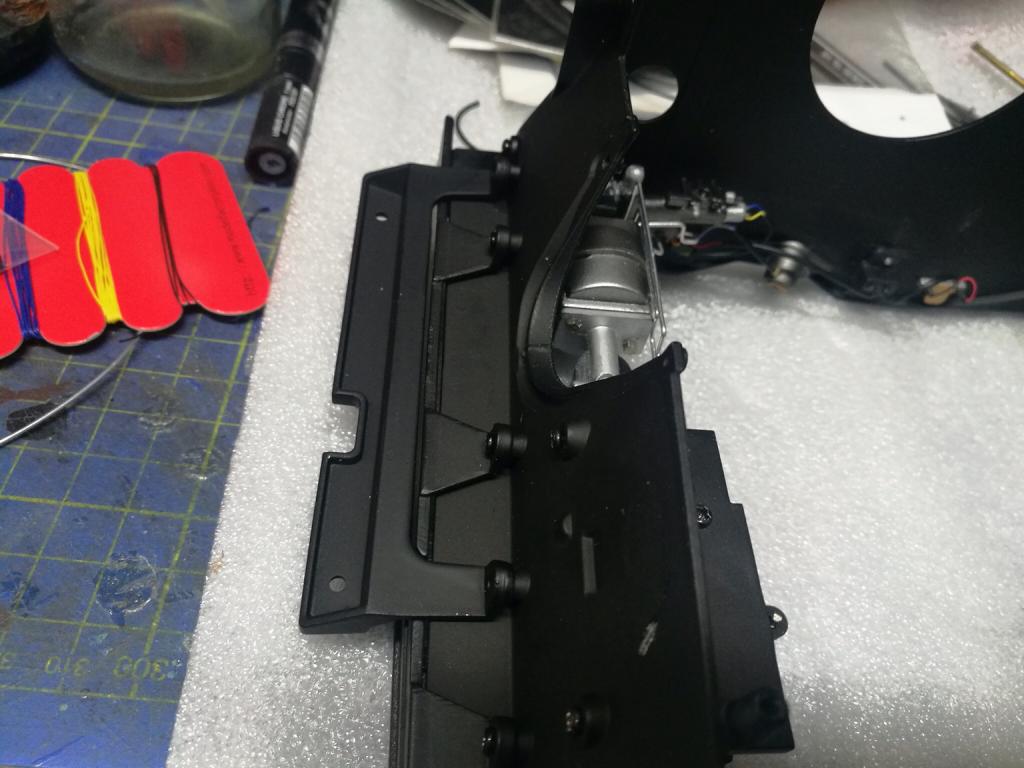

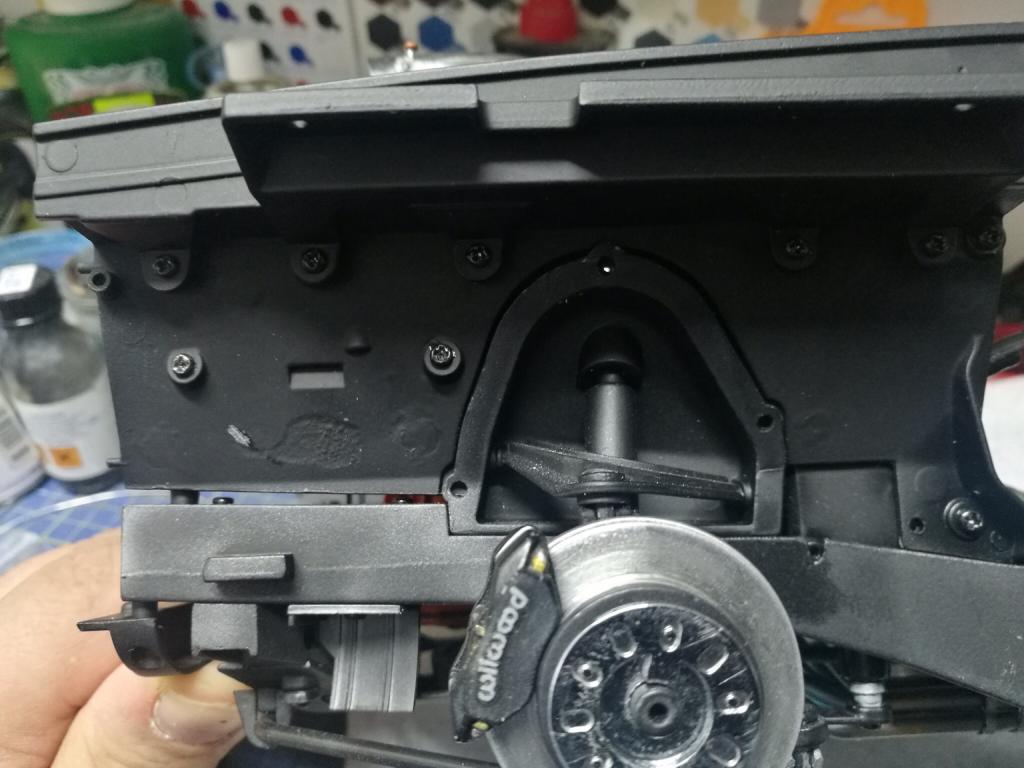

Avvitiamo il vano sui gusci delle sospenzioni anteriori

Prima due viti

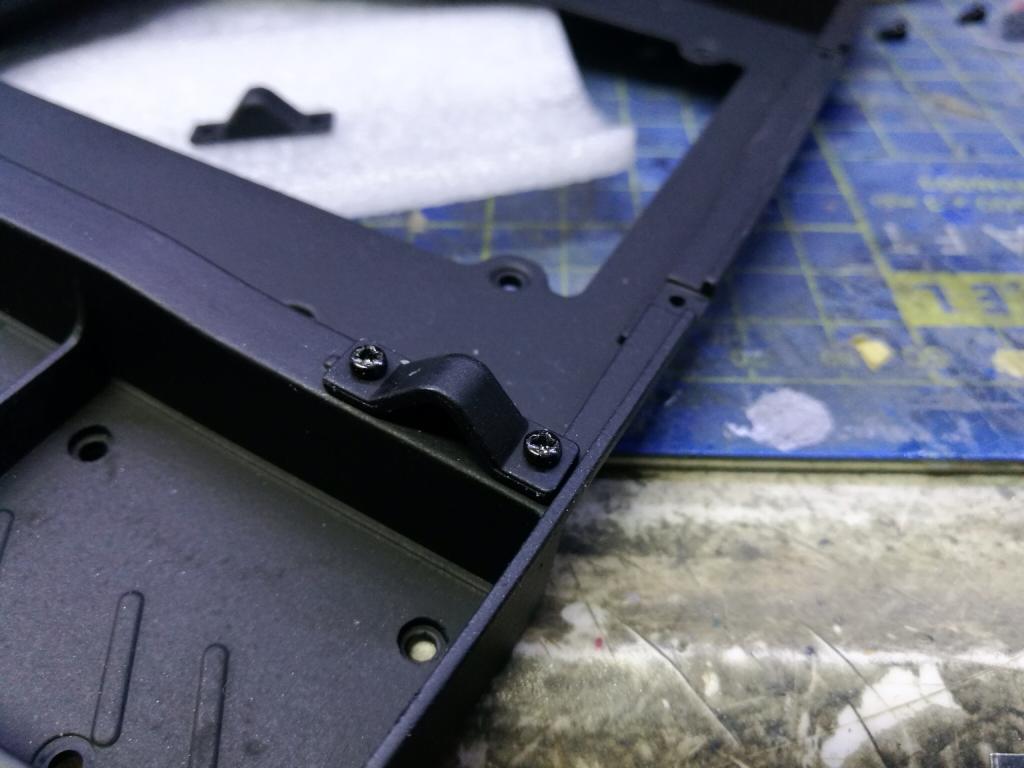

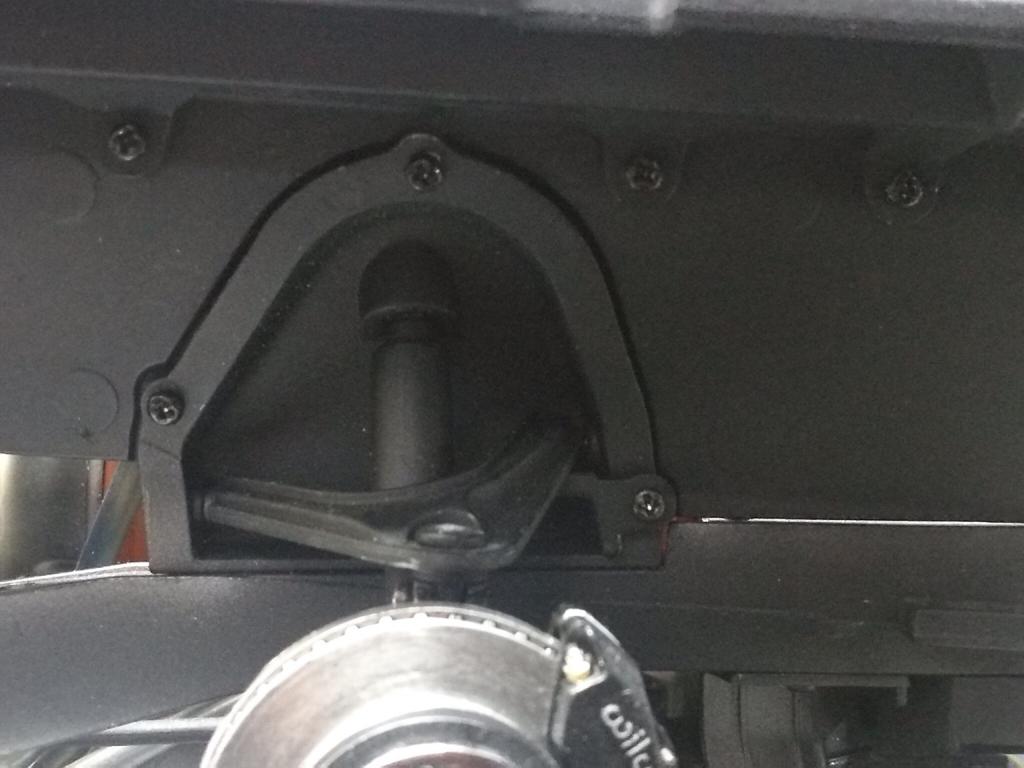

La terza vite va montata con il fermocorsa della sospenzione

Ogni fermo ha spampigliato sopra la lettera per indicare il lato di montaggio

Quindi:

Stessa cosa dal lato opposto

Questi due pezzi per adesso vanno messi da parte

Continua...


Stay tuned

[Rob72]

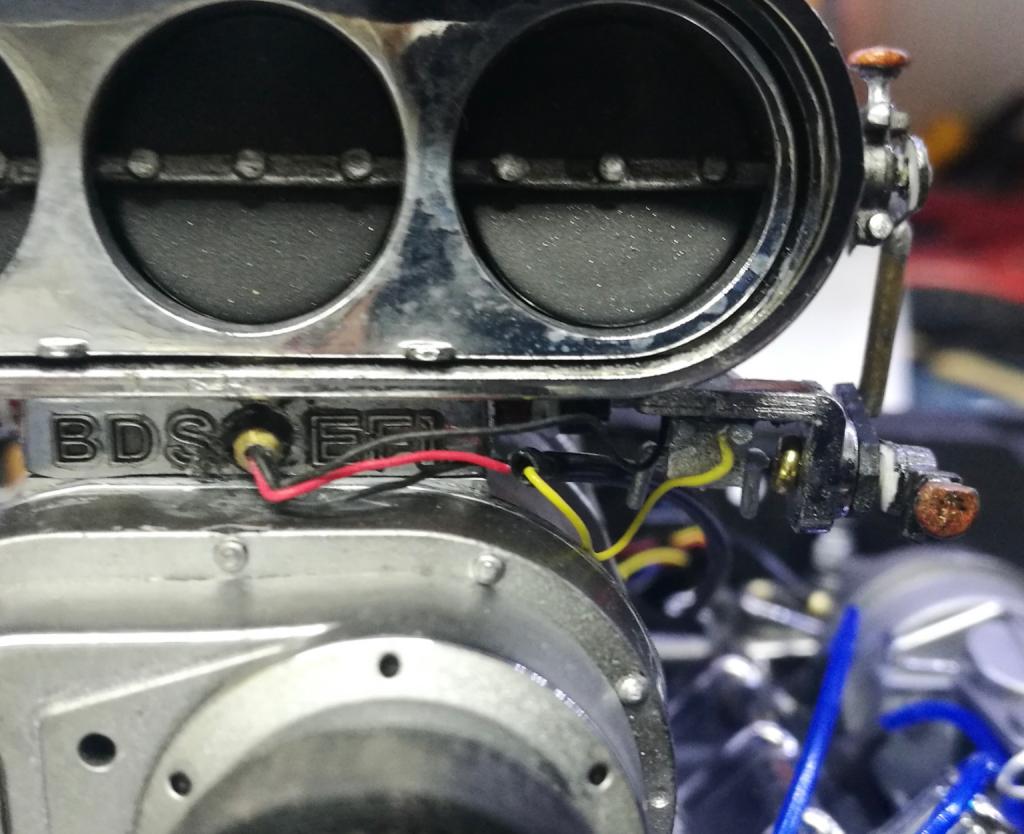

Continuando con le modifiche ho aggiunto sulla derivazione, i fili dell’intercettazione del minimo e del controllo elettronico dell’apertura delle farfalle

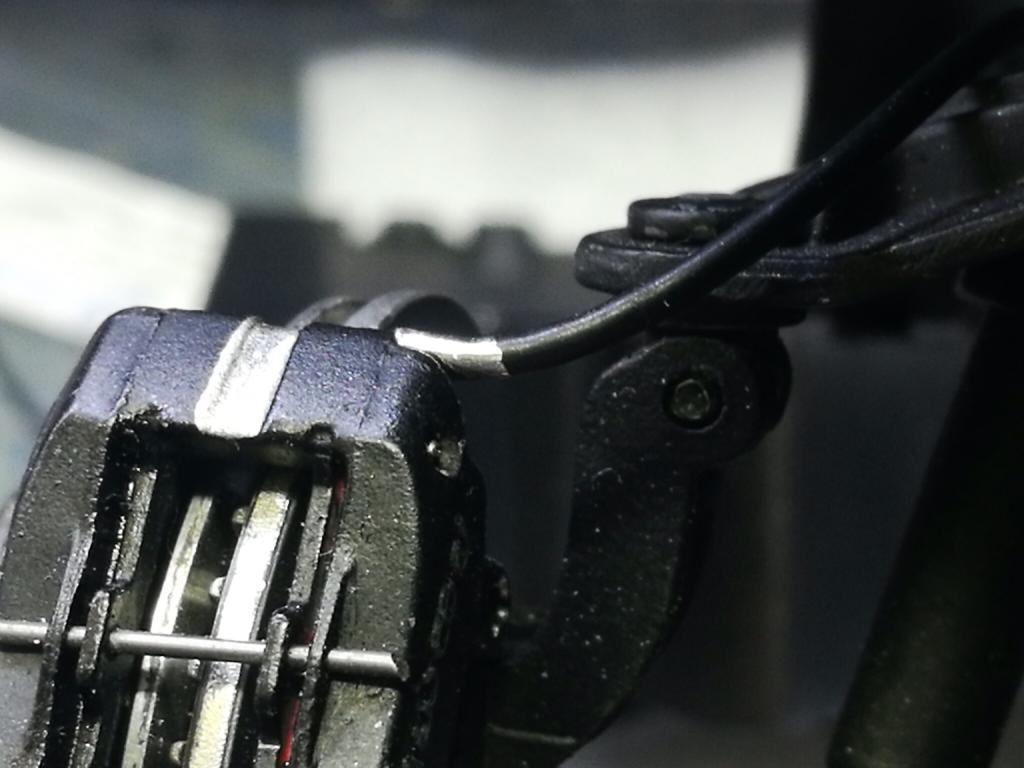

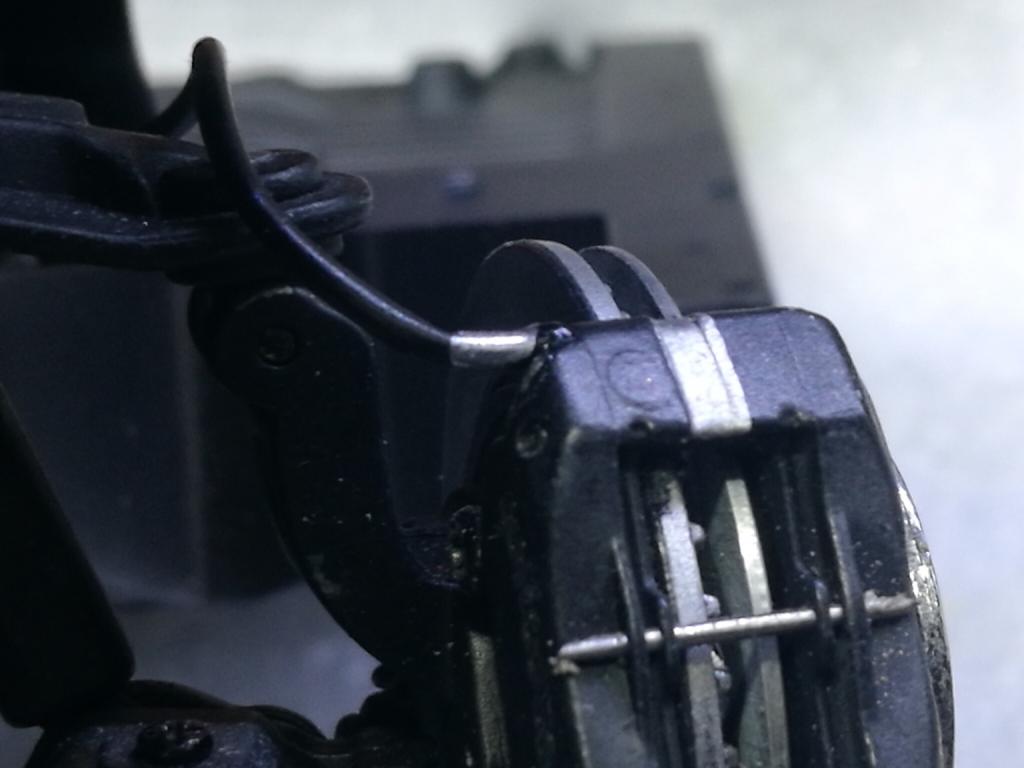

Inserito i tubi del liquido dei freni dalla valvola alle pinze



costruito da zero la bobina assente nel kit


Quindi posizionata e collegata con il resto dell’impianto


Anche il polo positivo della batteria e stato collegato si intravede in questa foto

Il filino rosso arriva al motorino di avviamento
Il cavo nero grosso arriva all’arternatore. (mettero la foto più in la)
Continua...


Stay tuned

[Rob72]

Nel fascicolo 28
Abbiamo la paratia supporto radiatore, il vaso di espanzione, il clacson

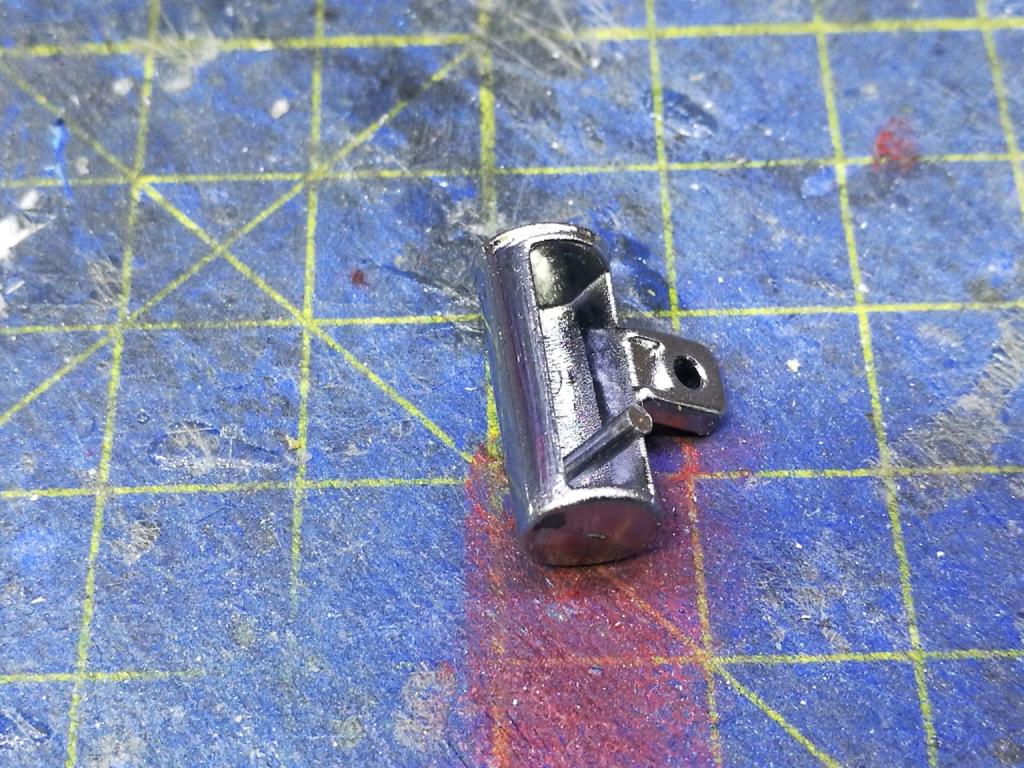

Al clacson gli ho dato vita colorandolo




Il vaso d’espanzione (foto dell’originale)

È un pò anonimo, quindi cerchero di rifarlo meglio

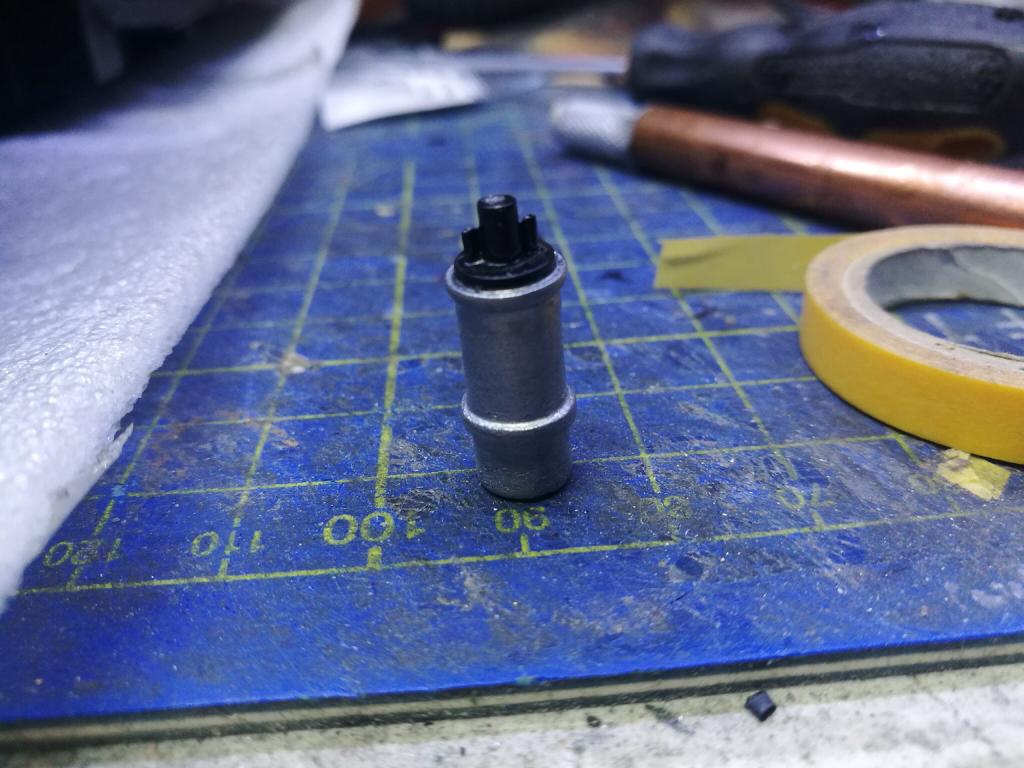

In fondo è una lattina di alluminio
La foto non appena lo avro costruito
Continua...





Stay tuned

[Rob72]

Fascicolo 29
Ovviamente abbiamo il radiatore, con tappo, e manicotti

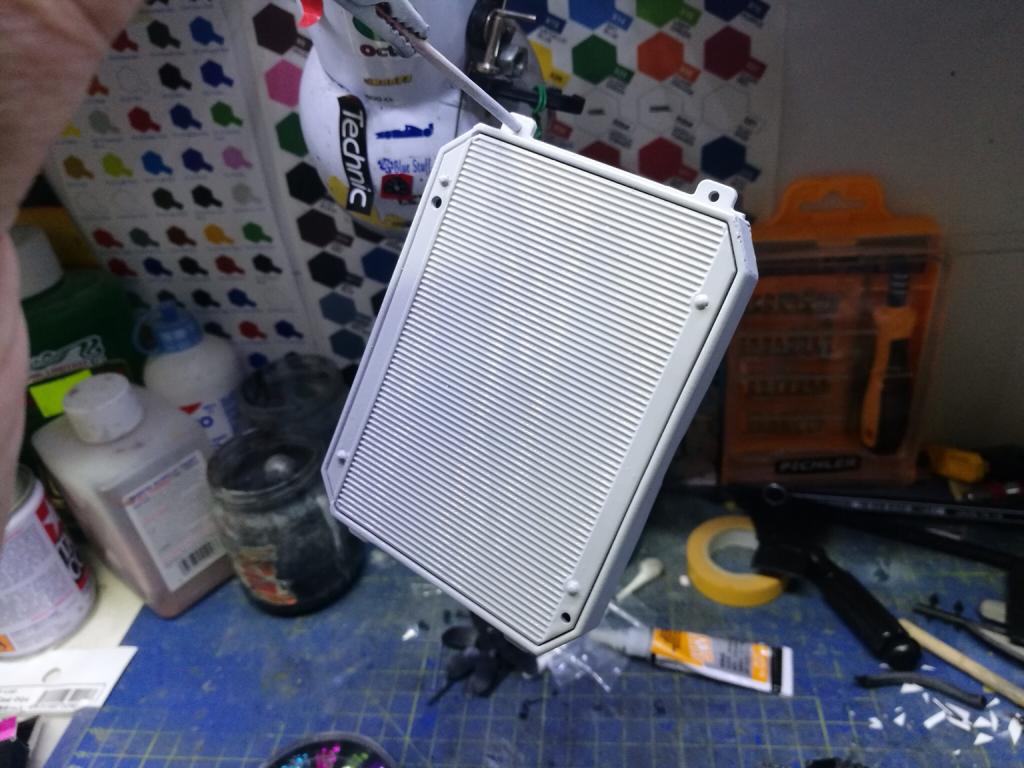

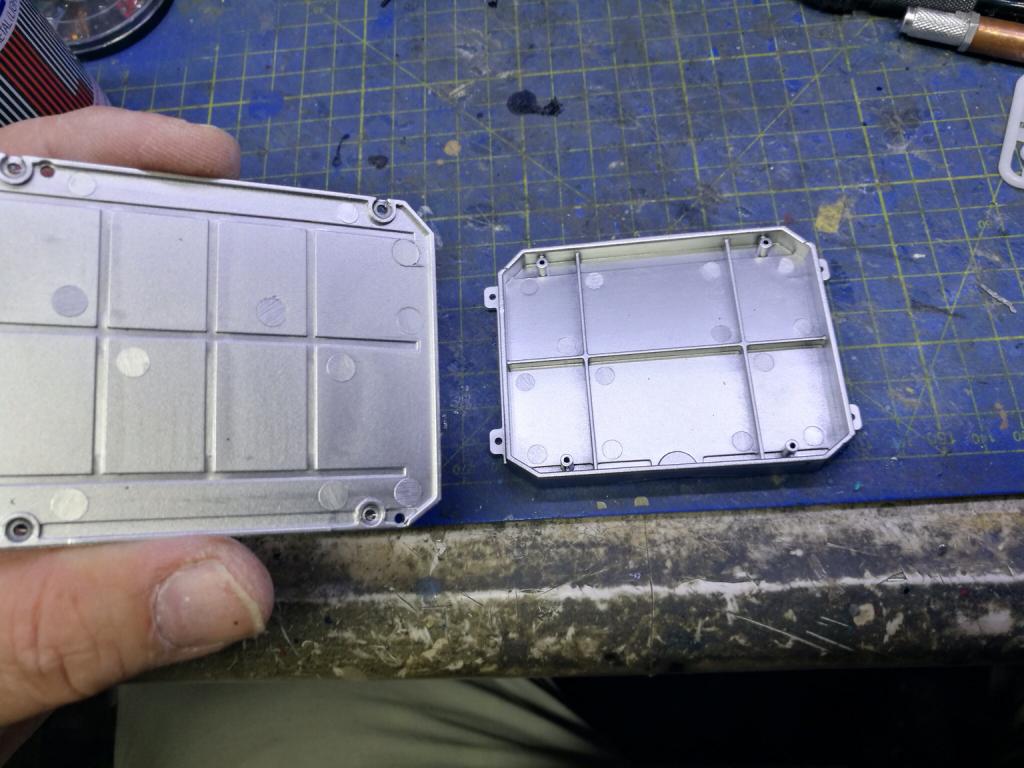

Inanzitutto chiudiamo i due pezzi del radiatore

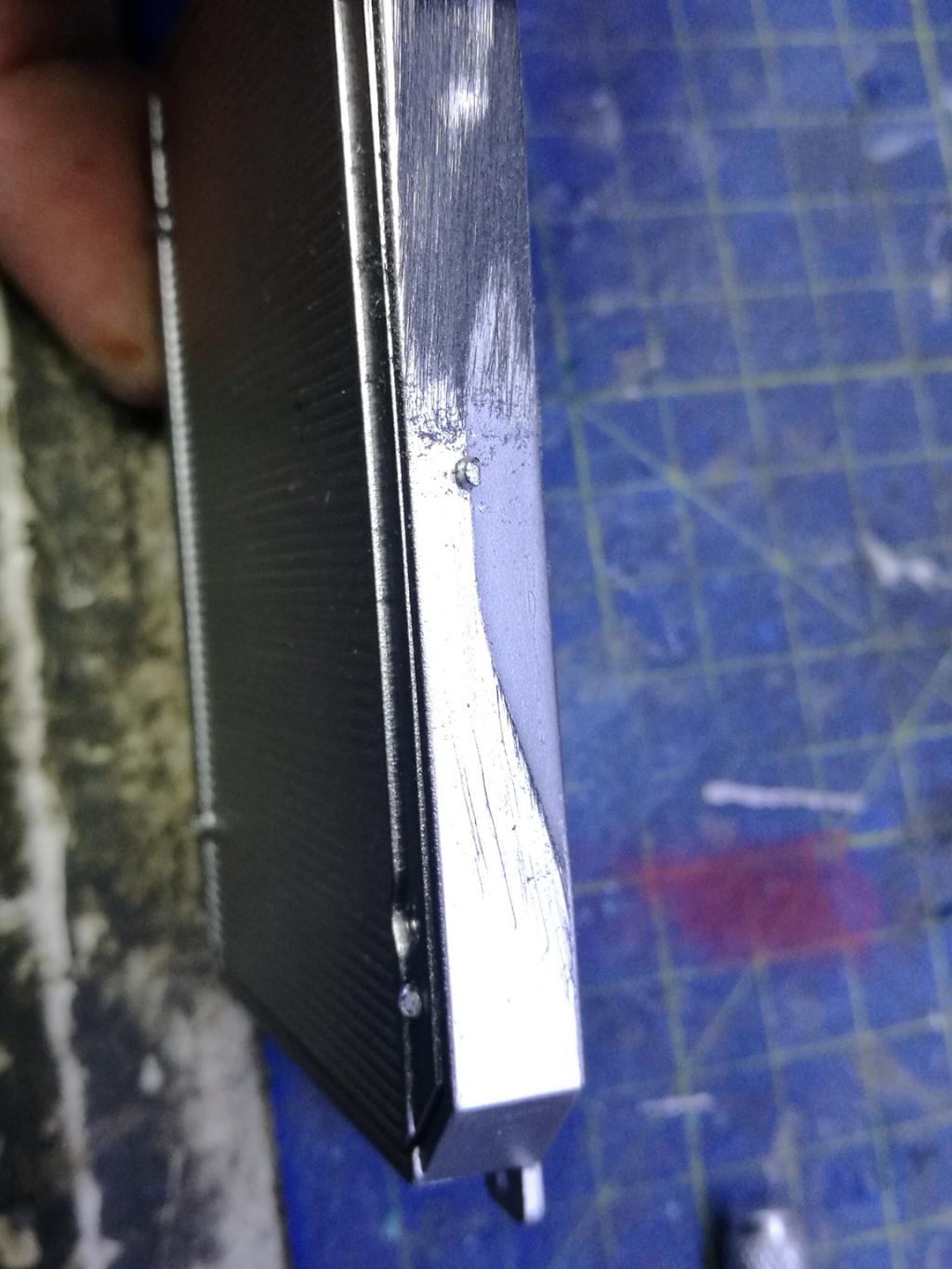

Io non ho usato le quattro viti, ma ho incollato le due parti e coperto i fori con i vostri beneamati brillantini delle unghie




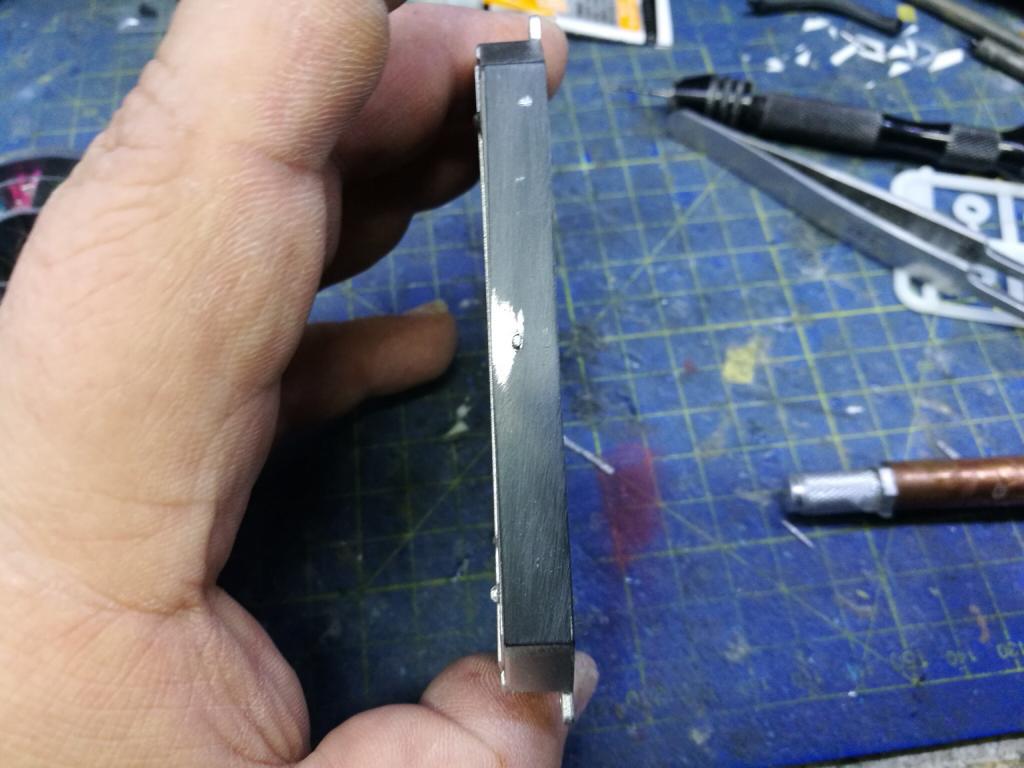

Ho carteggiato qualche ritiro della plastica



Quindi primer



Da questa foto

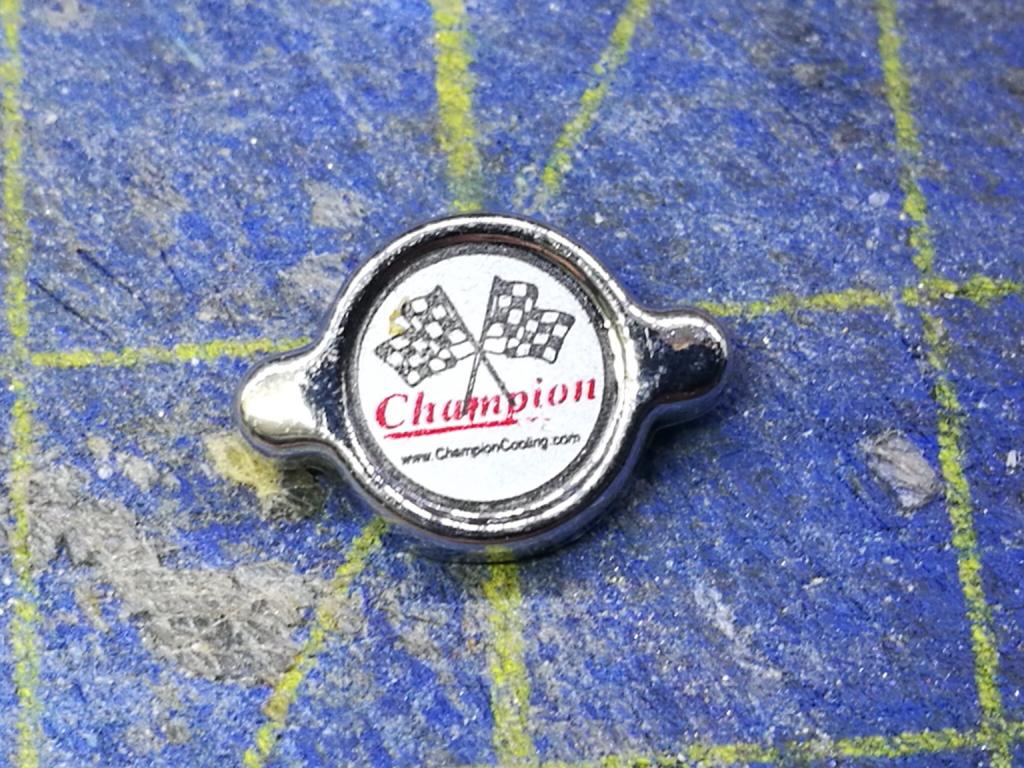

si vede bene la decals bellissima, ma non solo!! Si legge chiaramente un indirizzo internet, che prontamente sono andato a visitare, e tadaaa!! Foto e foto di radiatori, una buona reference per rifinire al meglio il nostro. Purtroppo però, ho avuto un intoppo col mio che si trova a mollo allo sgrassatore in questo momento. Niente di irreparabile comunque.
Continua...


Stay tuned

[Rob72]

In attesa che il radiatore si riprenda, ho continuato il montaggio di altre parti.
Fascicoli 30 e 31 che contengono rispettivamente:
La sezione centrale del telaio e la sezione di coda sempre del telaio.


Montiamo prima la sezione centrale

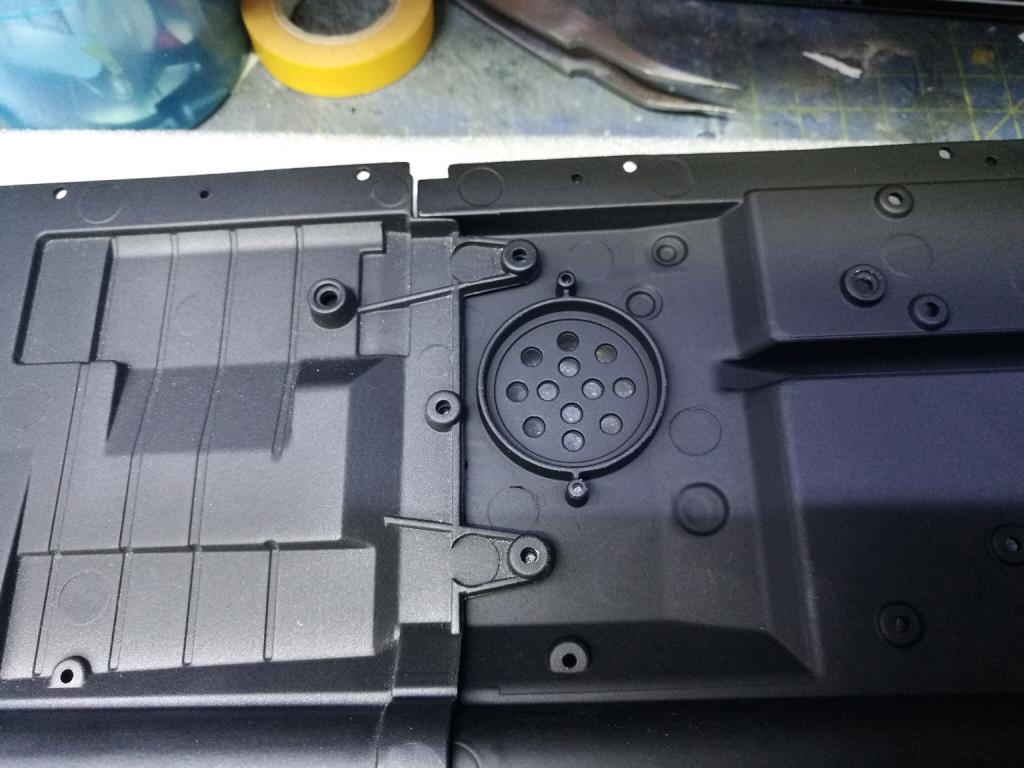

Uniamola all’anteriore con le viti indicate

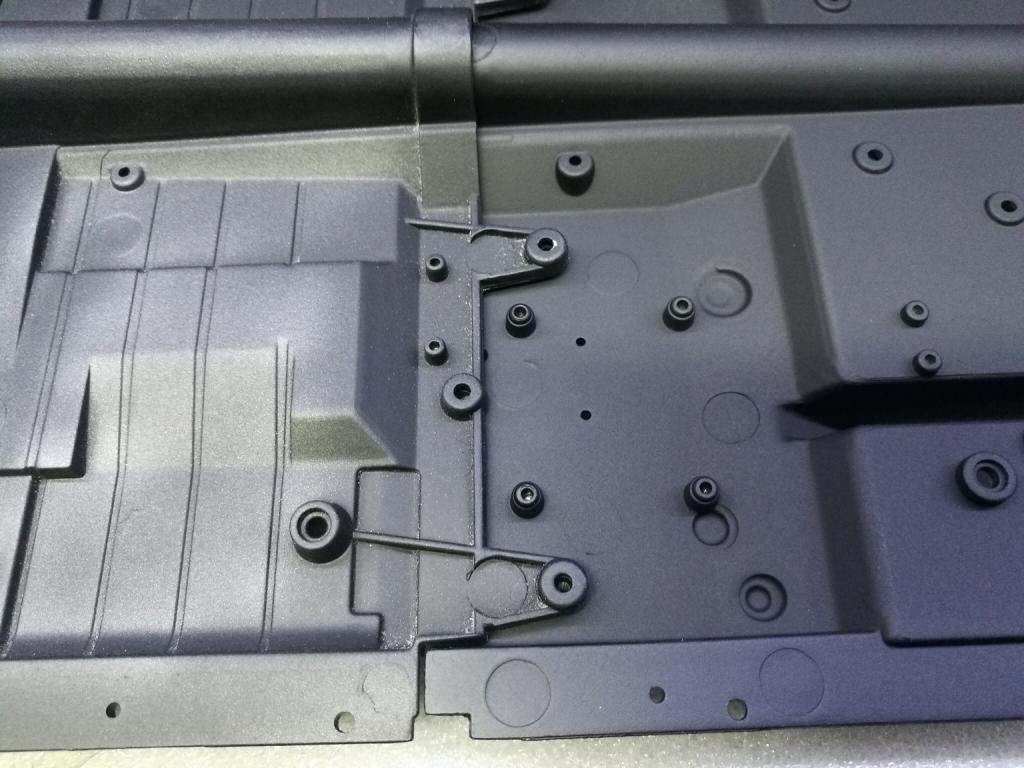

Ora quella posteriore.

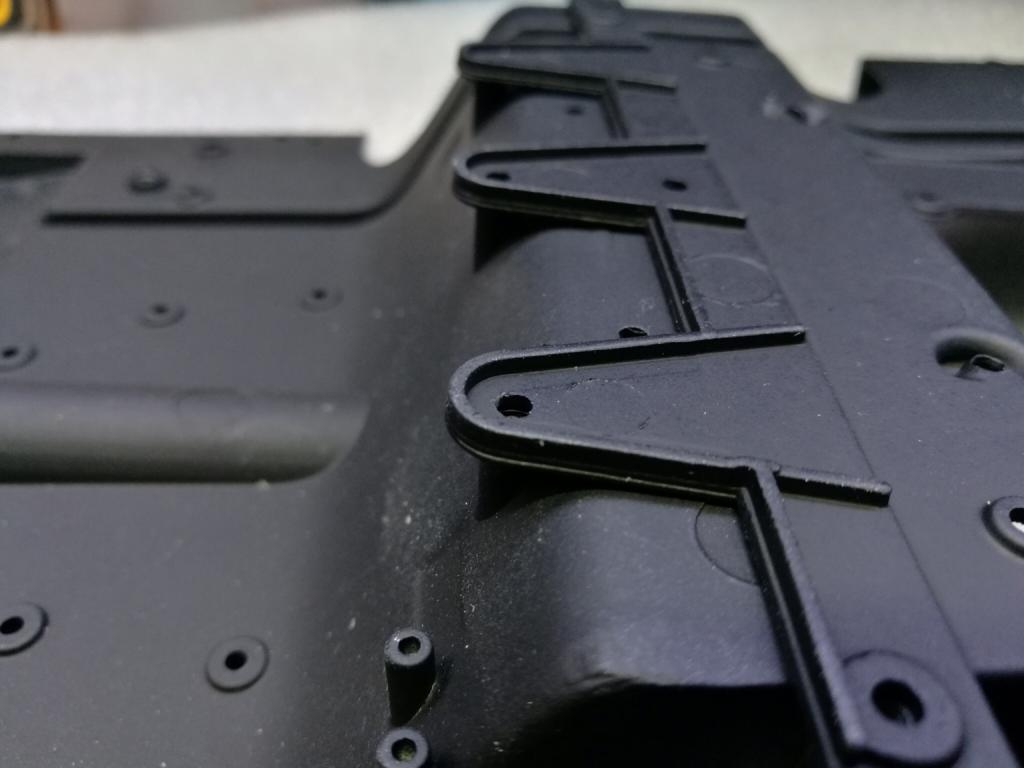

Prima di unirla alla centrale dobbiamo montarci sopra i due supportini degli scarichi

Quindi li fissiamo al loro posto

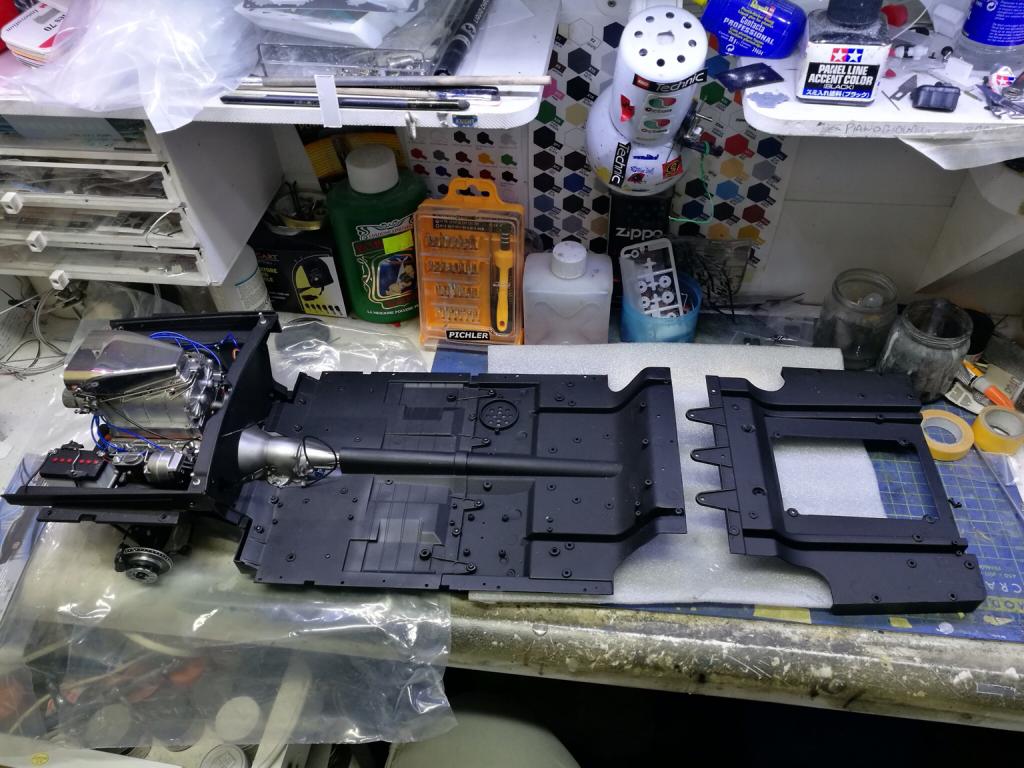

Ora siamo pronti per unire la sezione al resto

Facciamo combaciare i fori delle viti


Completiamo il montaggio...


In attesa del radiatore ,una ravvivata alla ventola

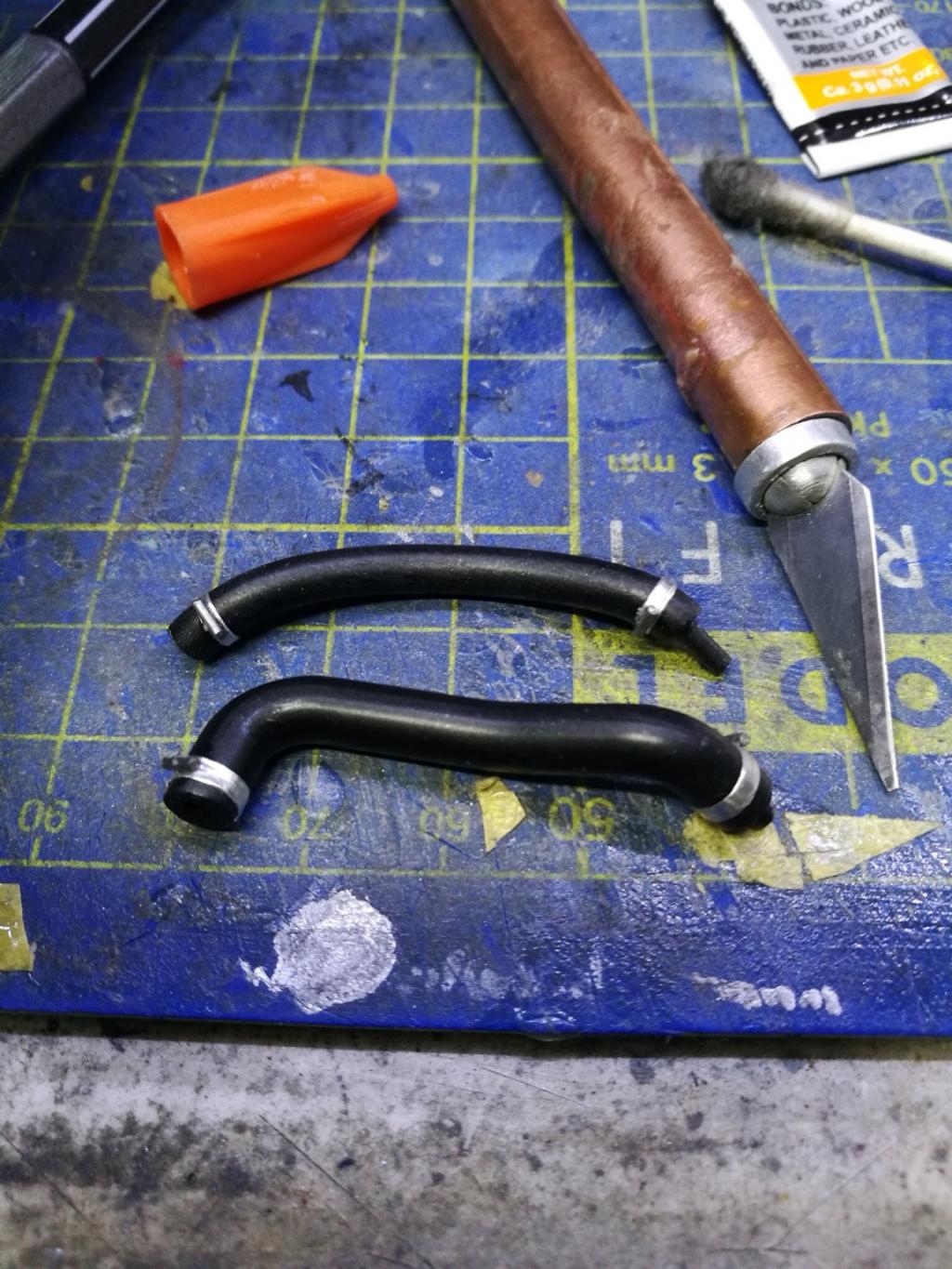

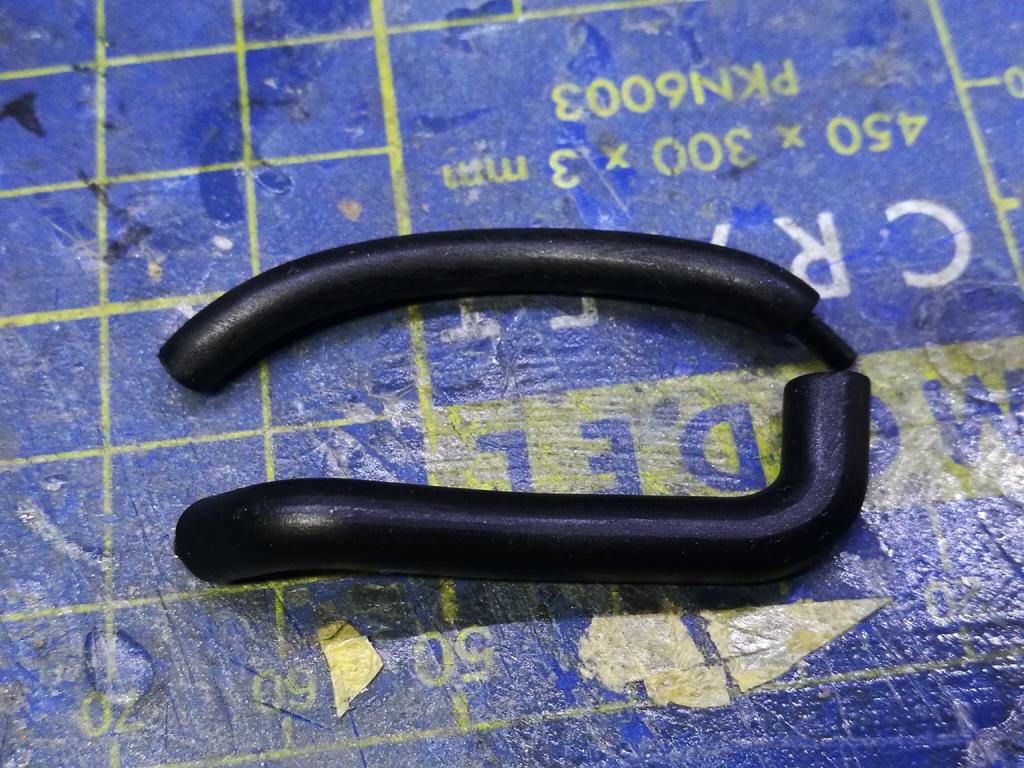

Ed anche i manicotti, che sono stati riverniciati di nero opaco a simulare la gomma, ed aggiunto delle fascette con del nastro di alluminio e dei cilindretti di stagno per simulare le viti di serraggio delle fascette



Foto d’insieme

Una cosa importante e quella di serrare bene le viti delle sezioni del telaio, perchè sarà proprio il telaio a sorreggere tutto il peso del modello
Ed ora si che possiamo renderci conto del transatlantico che ne verra fuori.


Anche se ad un primo sguardo sembra che sia un po sproporzionata al confronto dei freni e del vano motore. Bo!! Forse è solo una mia impressione
Piccola anteprima
Fascicoli 32-33-34 lo scarico completo che ovviamente verra migliorato



Per adesso e tutto alla prossima


Stay tuned

[Rob72]

Errata corrige: nella sequenza di foto del montaggio della sezione di coda compare una foto diversa che non fa parte della sudetta sequenza.
La foto corretta compare alla fine del post precedente


Inviato dal mio iPad utilizzando Forum

[Rob72]

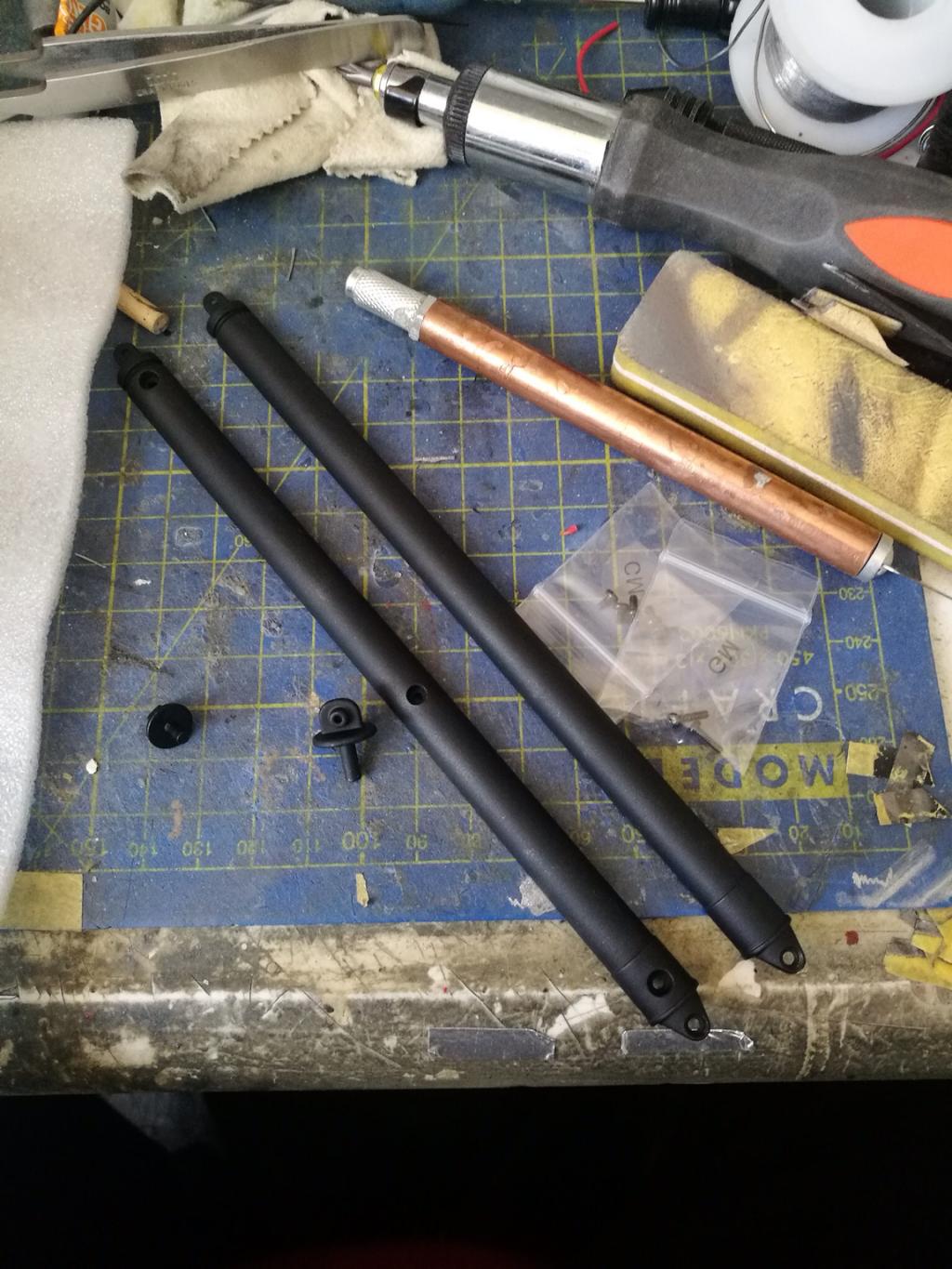

Fascicoli 32-33-34

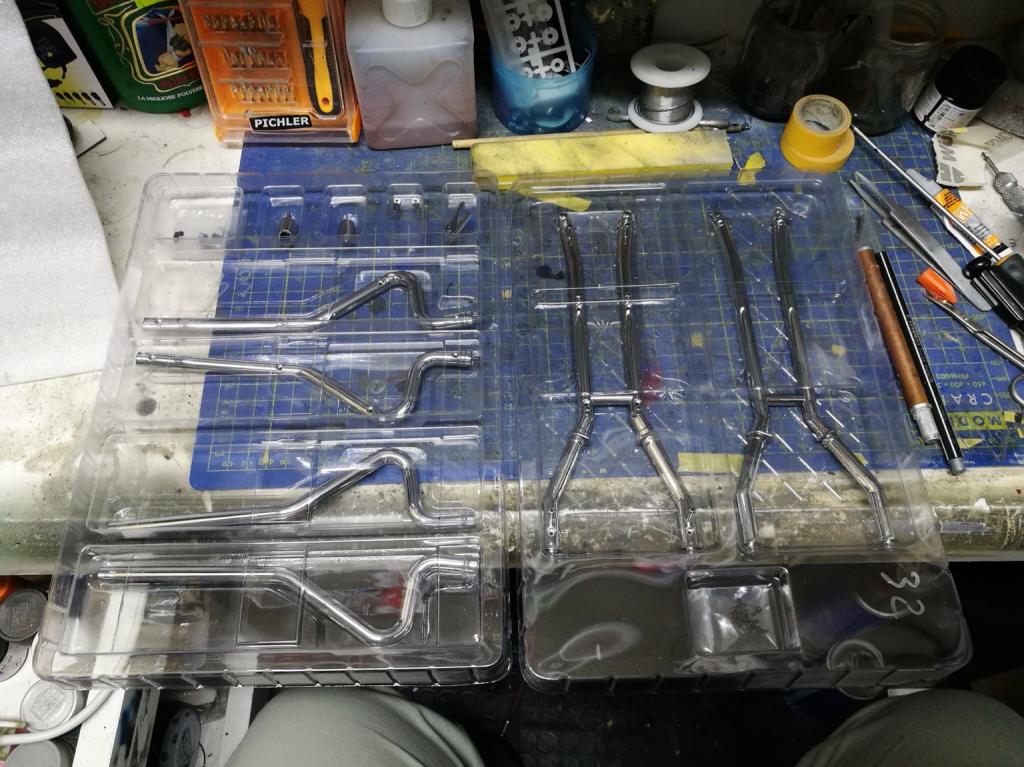

Lavoriamo un po sui tubi di scarico
Prendiamo il segmento centrale formato da due metà e uniamole come da istruzioni




Unica piccola aggiunta le linee di saldatura sul supporto centrale dei tubi


Ora, sempre da istruzioni, uniamo i due segmenti dei finali, destro e sinistro,

Quindi inseriamo i supporti dei tubi, che io ho verniciatoo di nero opaco





Poi chiudiamo il tubo



Stessa cosa con l’altro

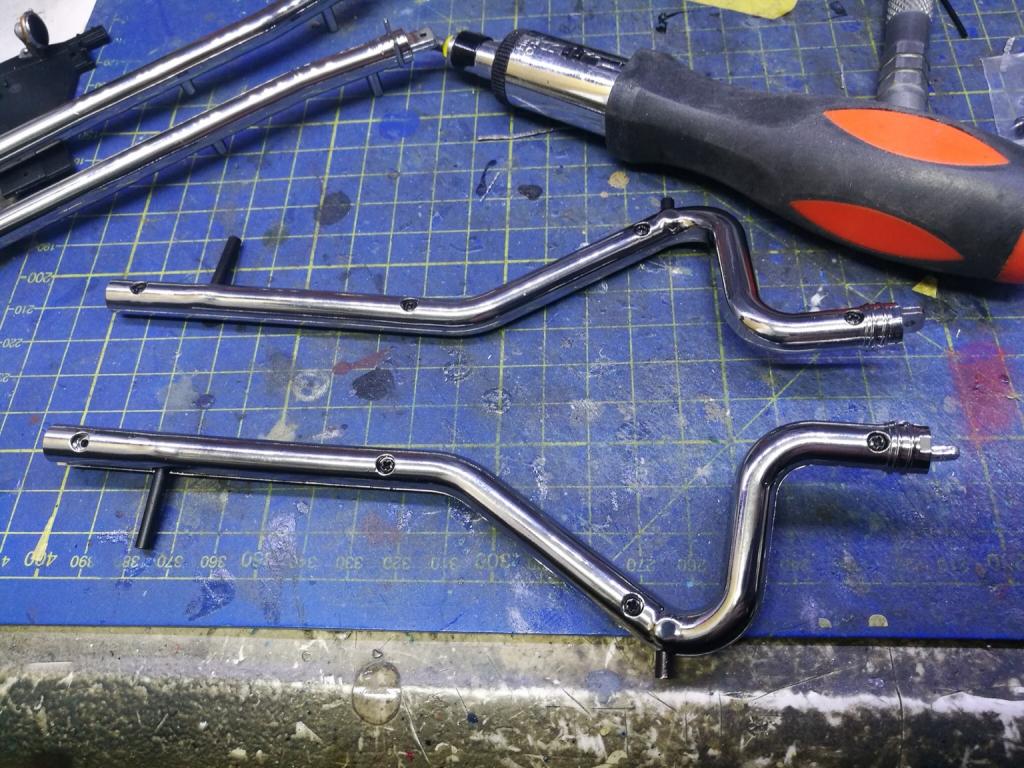

Quindi stuccato le viti e carteggiato i tubi

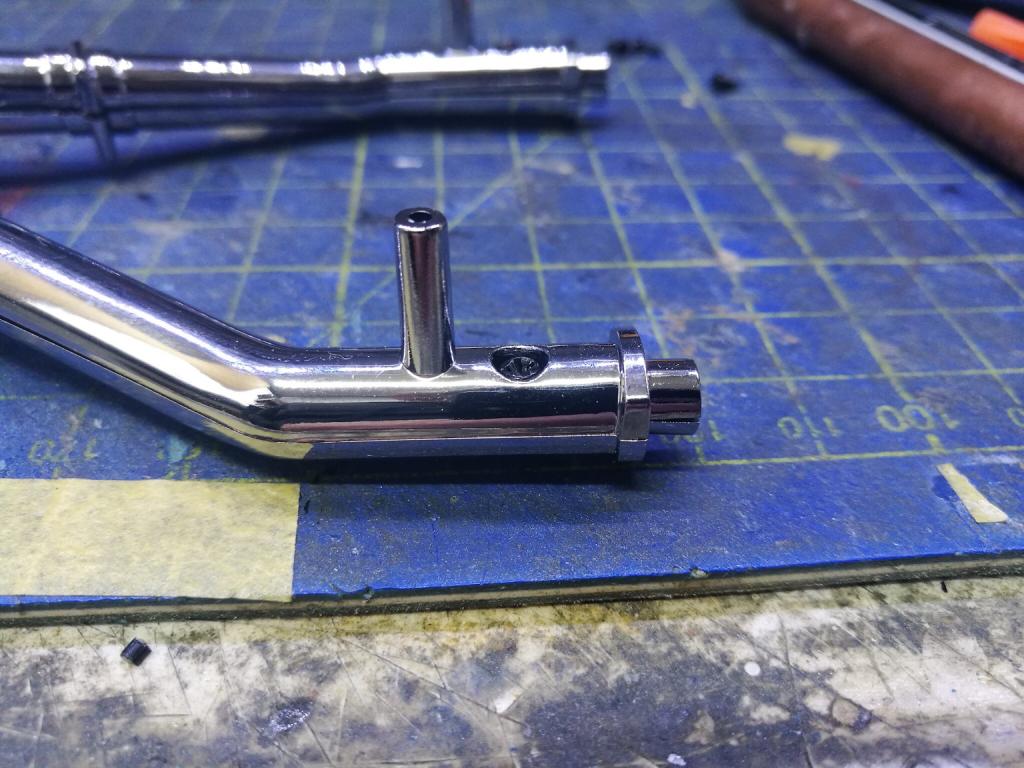

In fine i due finali delle marmitte

Purtoppo hanno qualche difetto da correggere

Qiundi li ho assottigliati un pò e carteggiati


Nel fascicolo 34 abbiamo i silensiatori, un tubicino, una staffa.

Prima di assemblare il tutto ho dato primer e nero opaco all’intero scarico





Stay tuned

[Rob72]

In attesa che lo scarico si asciughi per poi completare la verniciatura apriamo il fascicolo 35
Dove abbiamo l’albero di trasmissione principale

Montaggio veloce

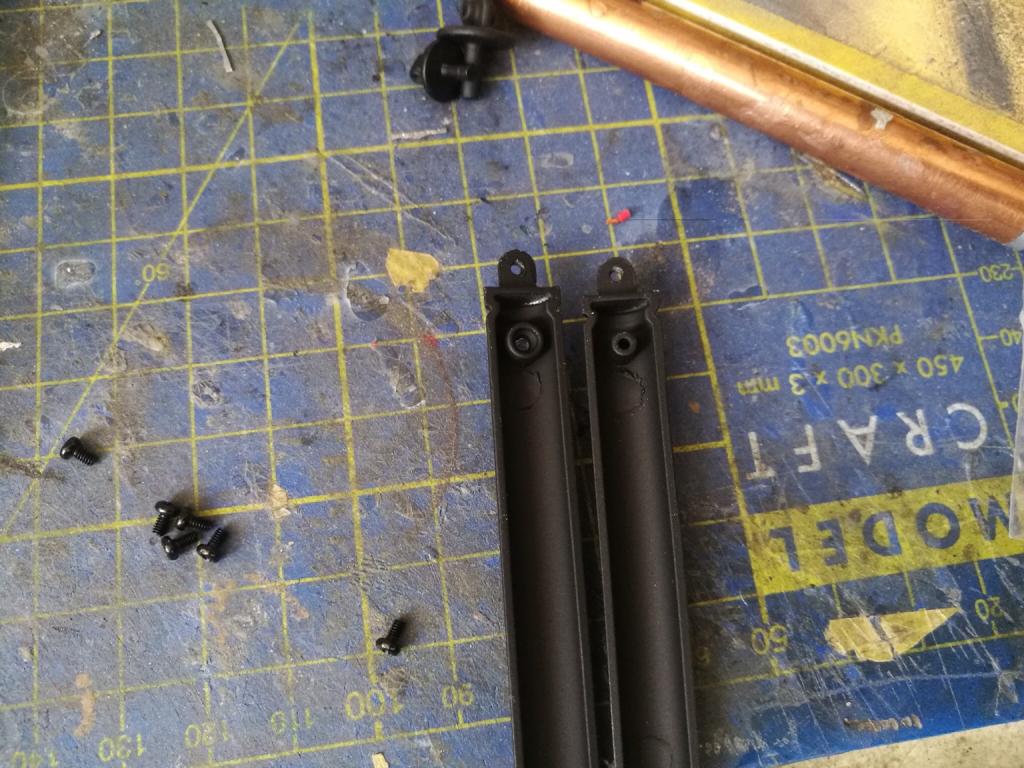

Uniamo le due metà

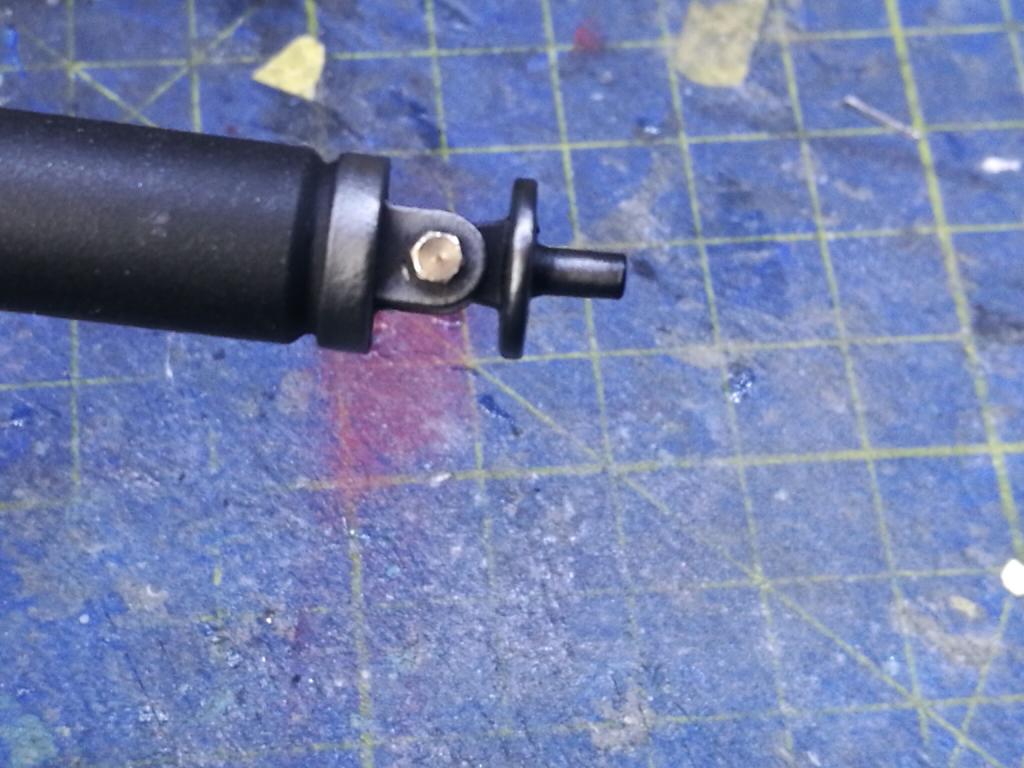

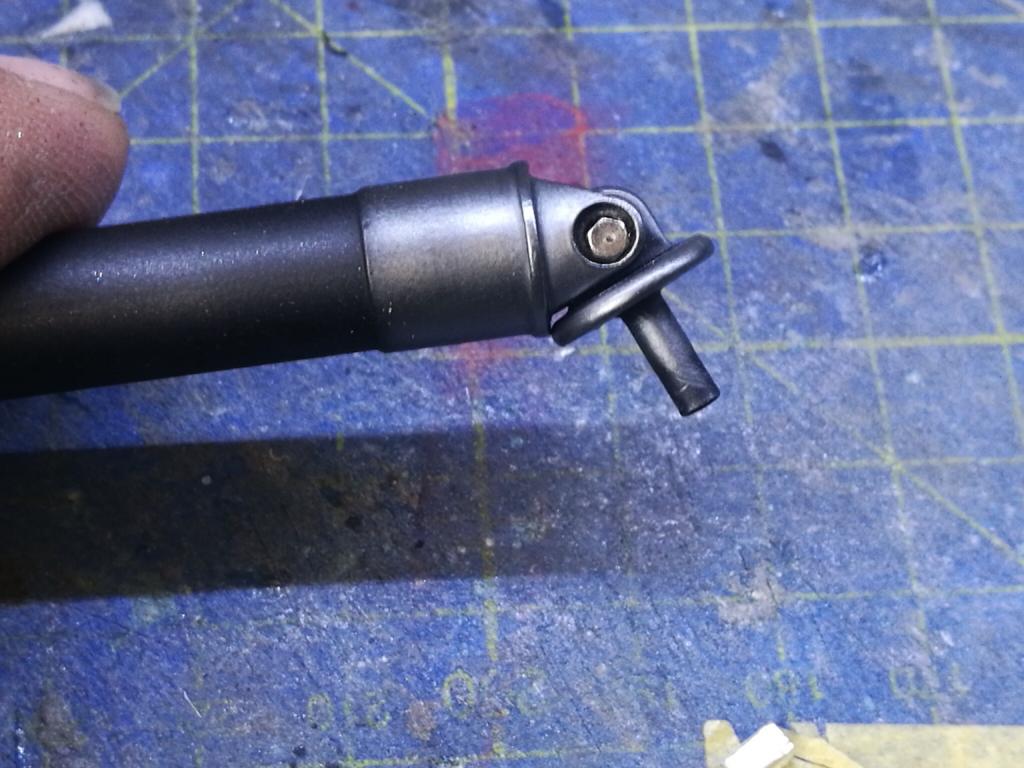

E poi inseriamo alle due estremita i giunti snodati
per collegare l’albero al cambio da un lato, ed al differenziale posteriore dall’altro

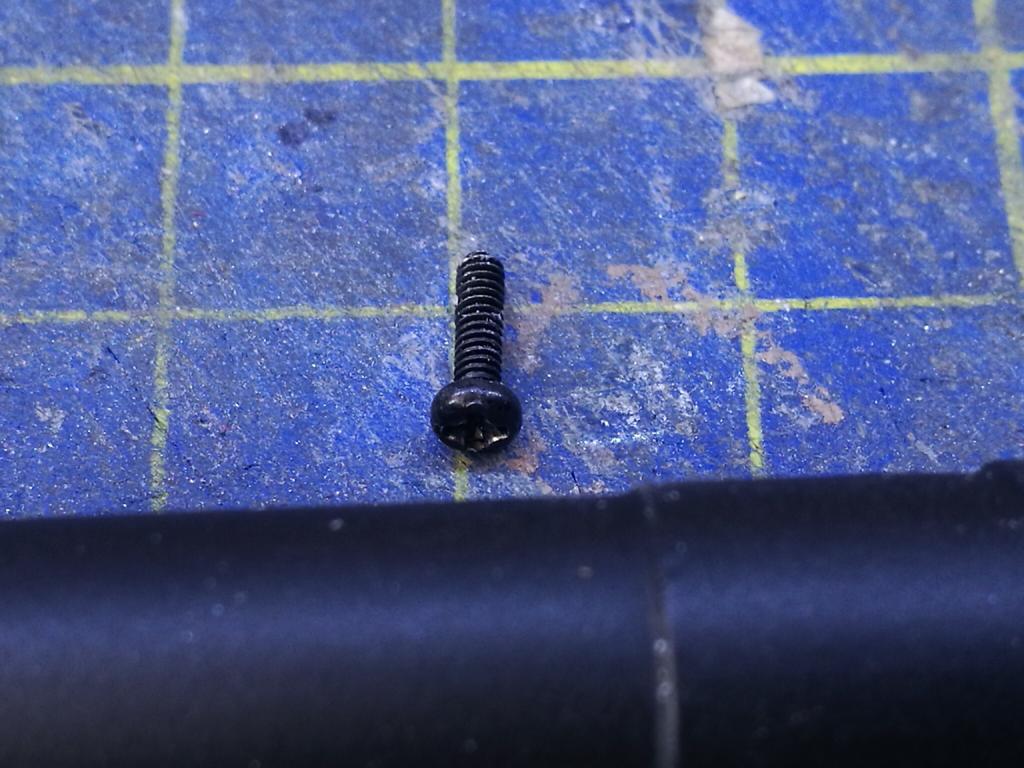

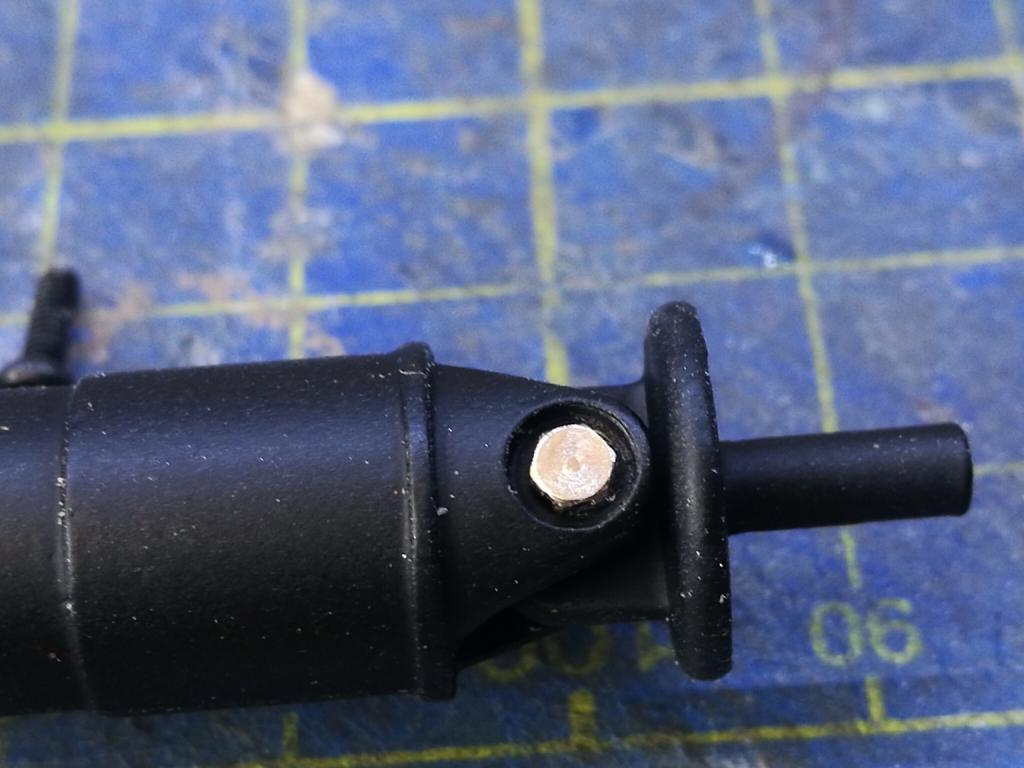

A posto delle le solite brutte viti del kit,

ho usato due perni esagonali della scale hardware.




Una spolverata di colore


Intanto ho verniciato lo scarico, ed in attesa che asciughi anche il colore finale, ritorno sul radiatore che nel frattempo ho sverniciato

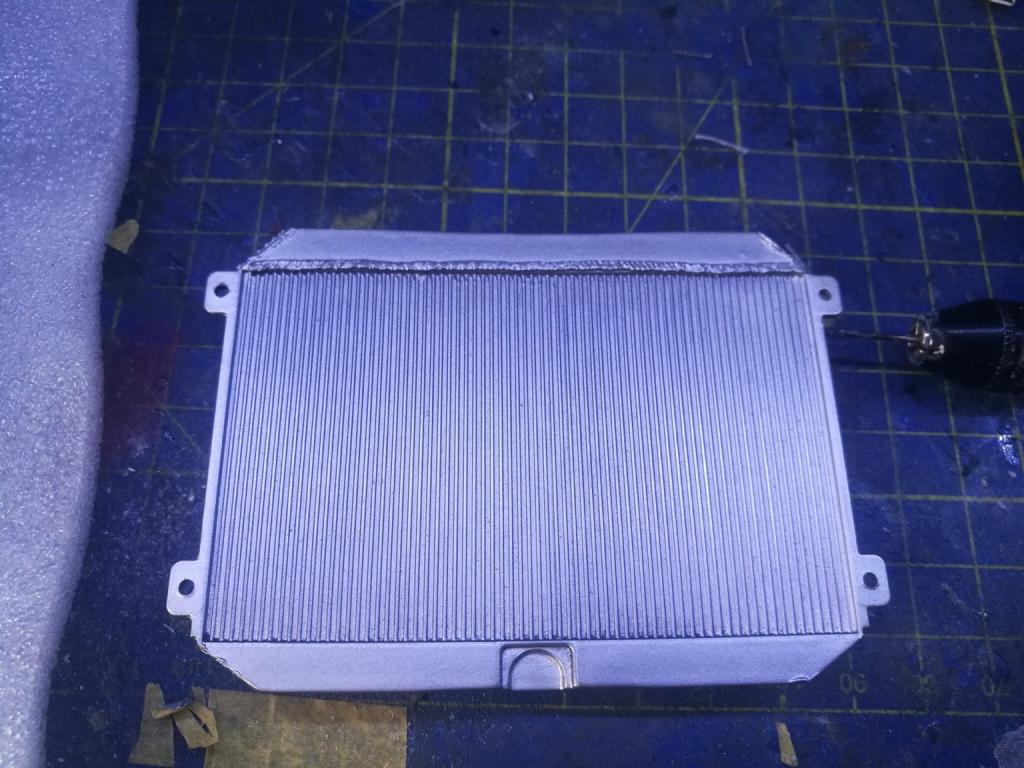

Quindi ho inserito un po di linee di saldatura

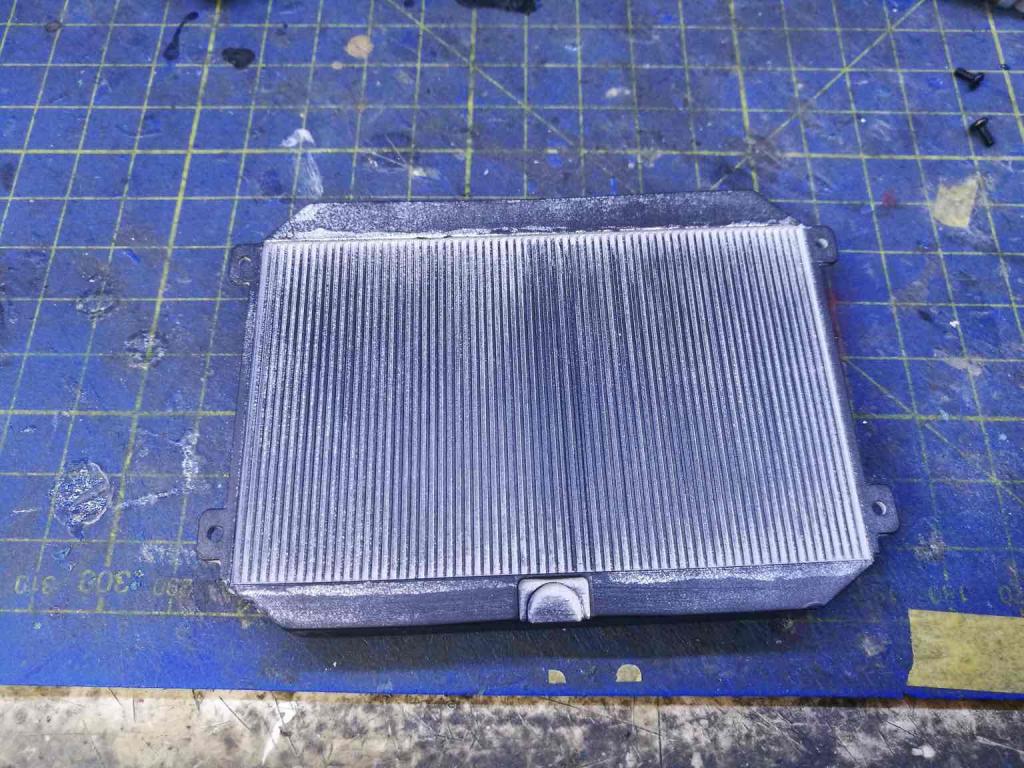

E riverniciato in ts30

Spolverata con uschi iron e montaggio su paratia




Prima di montare la paratia con il radiatore posizioniamo i due manicotti dell’acqua.



A proposito di paratia radiatore, come dicevo prima, qui prendono posto anche il vaso di espanzione ed il clacson

Al clacson solo una verniciata

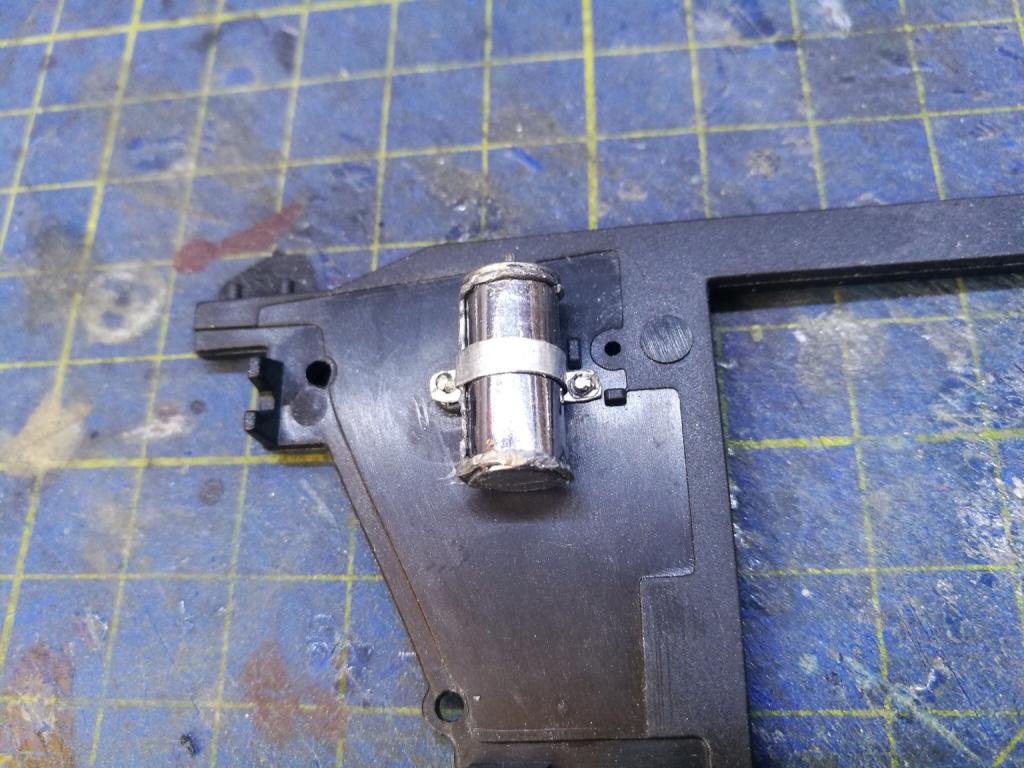

Mentre al vaso d’espanzione un piccolo lifting rifacendo la staffa con alluminio adesivo

Piccolo lifting anche per la ventola con una spolveratina uschi steel

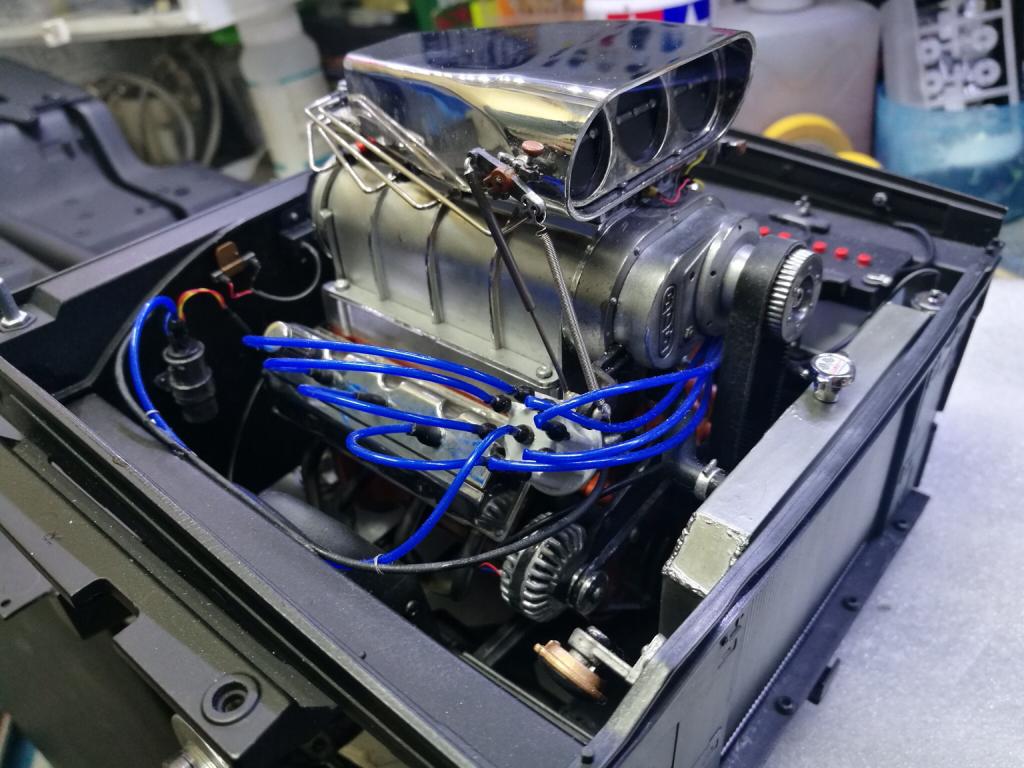

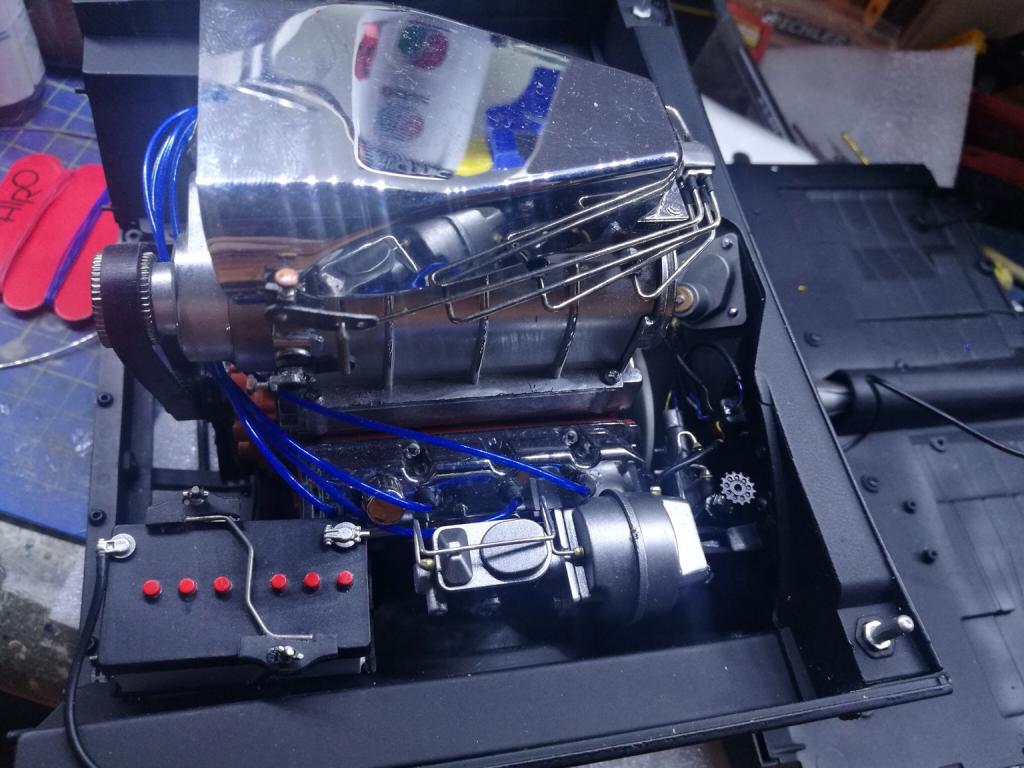

Adesso un po di motore stavolta (credo) completo.



Se vi accorgete che manca qualcosa fatemelo presente. Ancora sono in tempo per aggiungere e modificare


Stay tuned

[Rob72]

ma torniamo agli scarichi.
Ormai asciutti li ho assemblati come da istruzioni

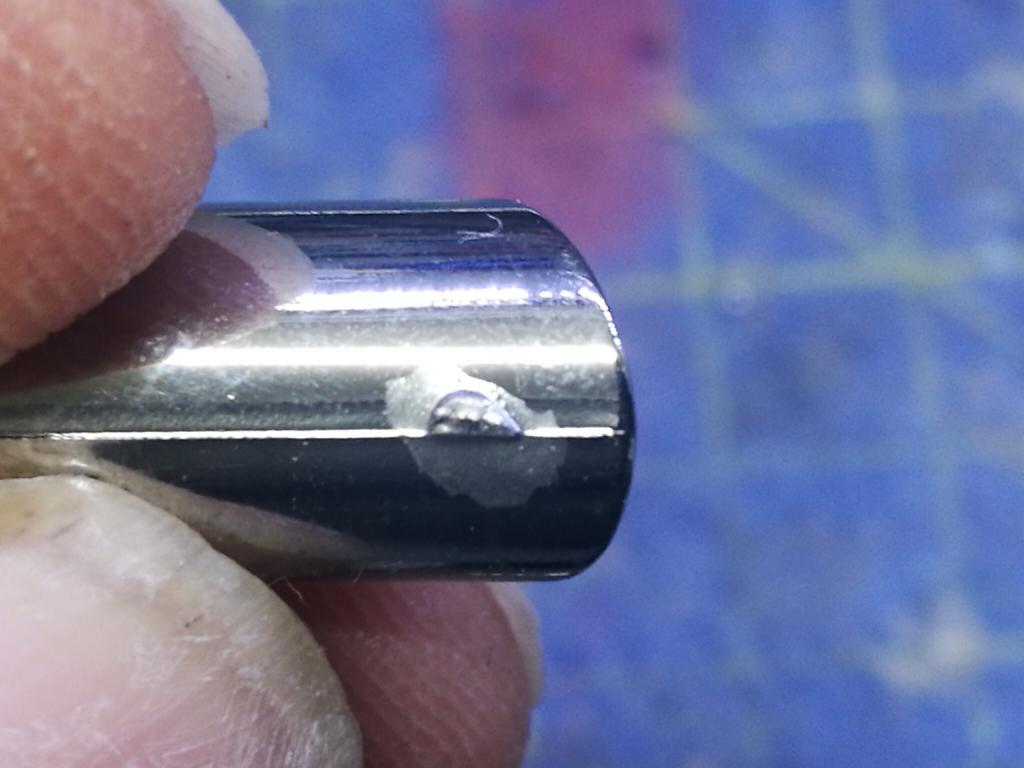

Per camuffare le giunture dei silenziatori, ho aggiunto qualche linea di saldatura

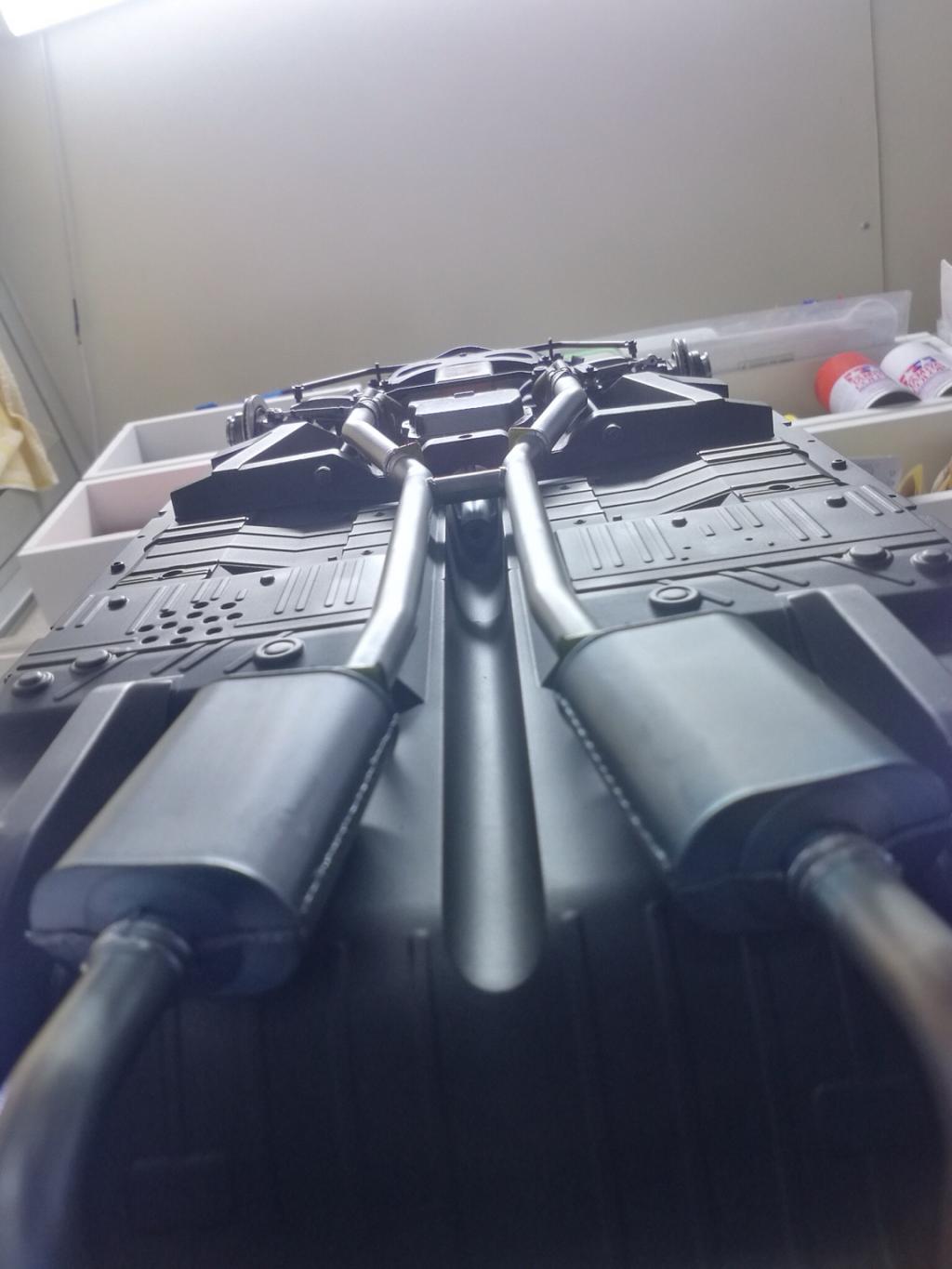

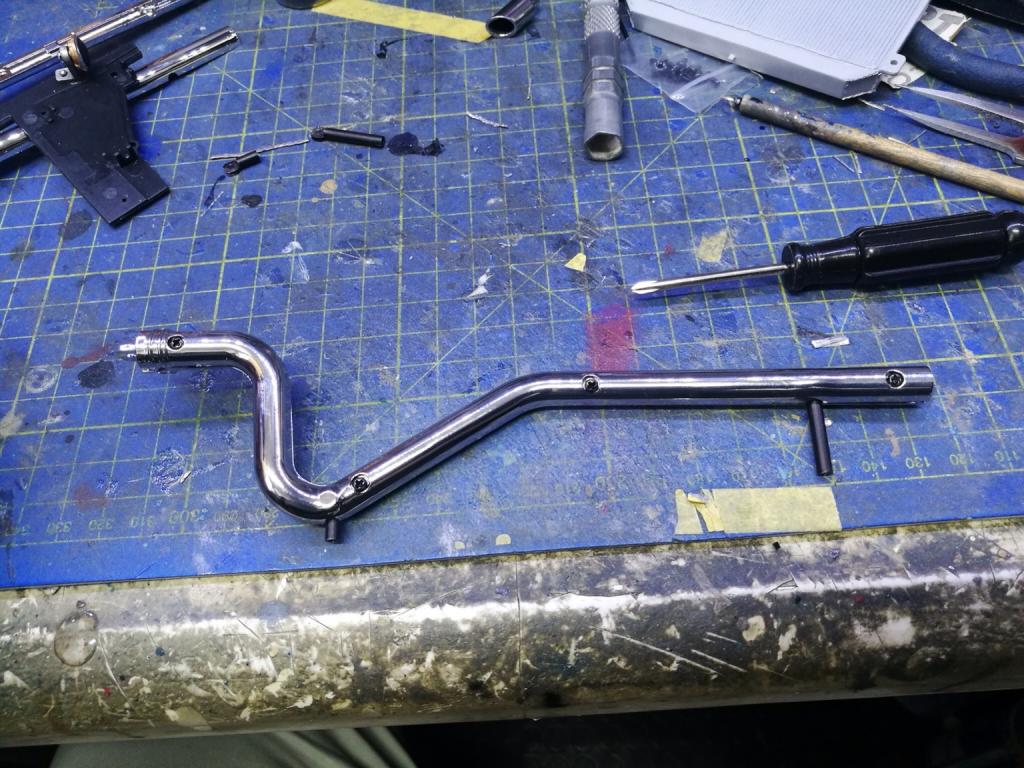

Scarico pronto

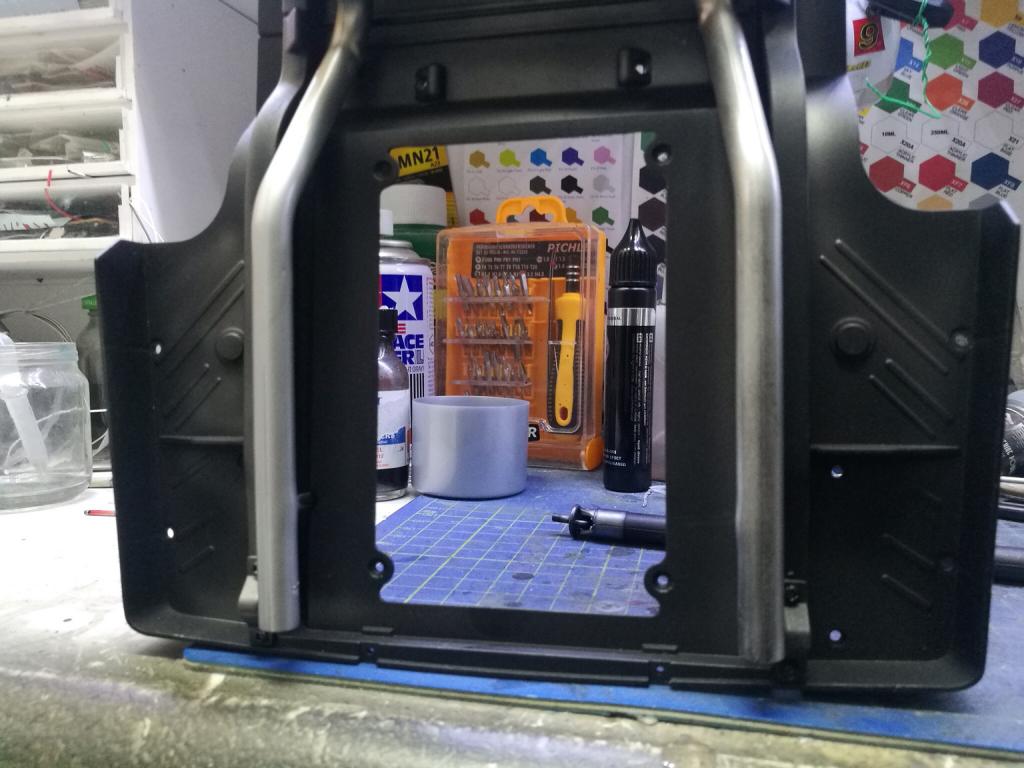

Una volta terminato definitivamente, ho proceduto al montaggio sul (o meglio sotto) al telaio

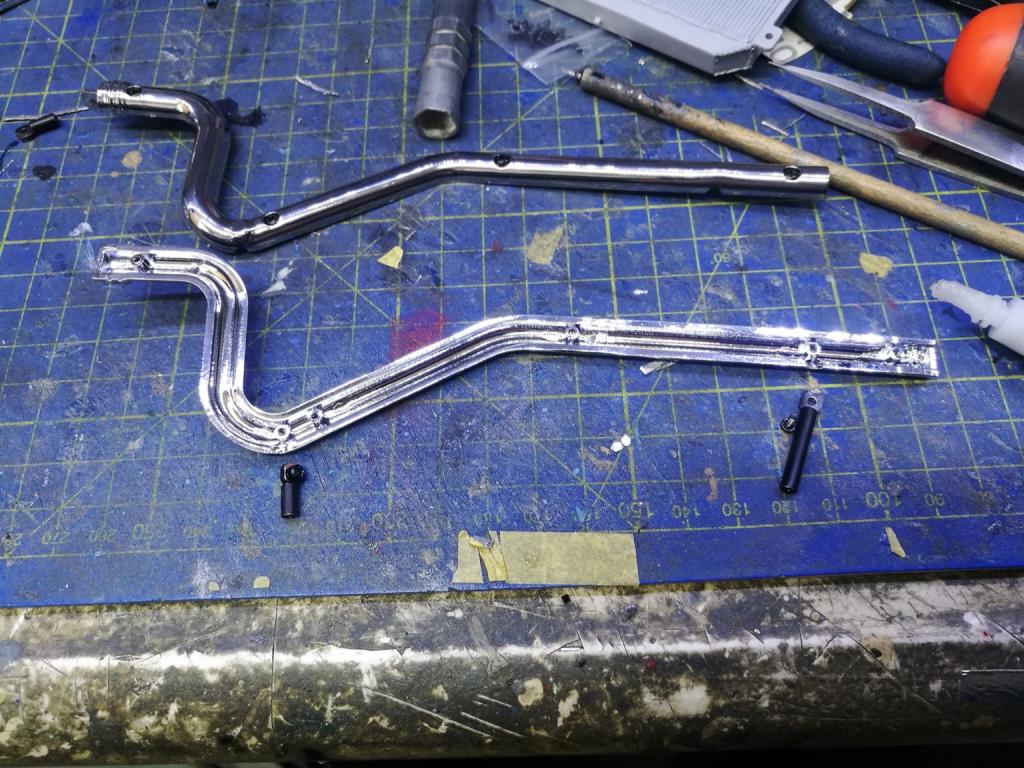

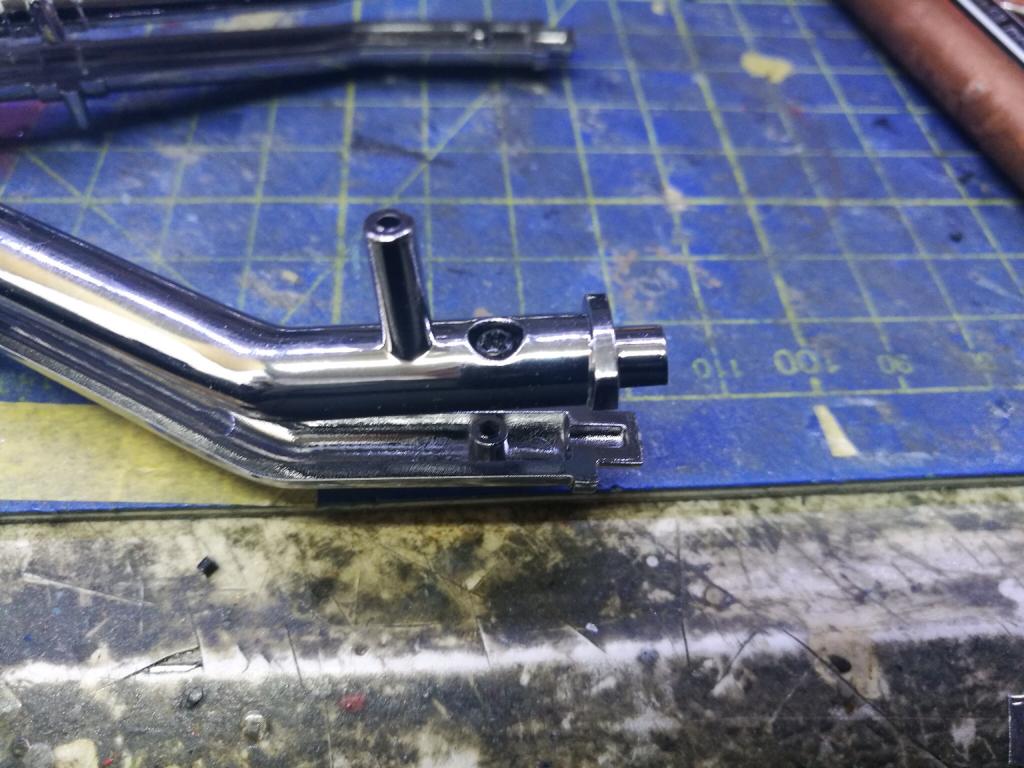

I finali dopo aver ricevuto una dose di cromo molotow ad aerografo sono in asciugatura.

In previsione del montaggio dell’assale posteriore con gruppo pinze e freni, mi sono portato avanti producendomi i dischi freno al cnc in alluminio come ho fatto con gli anteriori



Per adesso e tutto alla prossima


Stay tuned

[mral57]

Il motore è davvero bello, e comunque sono tutti quei piccoli accorgimenti e modifiche che stai facendo che rendono il modello molto realistico!!!


Inviato dal mio iPhone utilizzando Forum

[mirage]

ciao Rob, tutto maledettamente realistico complimenti.
Però penso che hai dimenticato i raccordi sulla pompa dei freni o metterai semplicemente i tubi sui perni?
