Autocostruzione SOVEREIGN OF THE SEAS da piani Amati

[Tuvok]

@ Alby: Certo Alberico, disegnero' anche gli incintoni.

@ Paolo: Non preoccuparti Paolo, puoi tranquillamente scherzare, ci mancherebbe

In effetti l'attesa e' stata lunga ma sembra che abbia dato ottimi frutti, a una prima occhiata il legname sembra eccellente

Per quanto riguarda la tecnica che utilizzero' per tracciare il fasciame.... vedro' al momento quella con cui mi trovo piu' comodo.

[zakimor]

Originariamente inviata da Tuvok

Le foto le ho aggiunte Mario .

Ora sto procedendo a disegnare le linee delle ordinate in alla distanza di 19mm in modo da calcolare la divisione dei listelli in rapporto 1/4

19mm x4 = 76mm che in scala 1:78 misurano 5,9m , direi che come misure ci siamo.

Sara' mia premura disegnare poi anche il corso dei listelli del secondo fasciame in modo poi da essere piu' preciso nella posa.

Buona serata a tutti

Alex

per qual motivo vuoi dipingere già ora di rosso le soglie dei sabordi?
io lo faccio comodamente dopo aver messo in opera il fasciame ed aver finito l'interno.........

[Tuvok]

Perche' secondo me e' piu' comodo ed evito magari di sbordare e rovinando il secondo fasciame. Quindi pensavo di dipingere prima il bordo in smalto rosso, poi posizionare il secondo fasciame a misura ottenendo un lavoro piu' preciso. E poi alla fine passare gli oli su tutto.

Dici che come procedura e' errata? Accetto consigli a riguardo.

[zakimor]

Originariamente inviata da Tuvok

Perche' secondo me e' piu' comodo ed evito magari di sbordare e rovinando il secondo fasciame. Quindi pensavo di dipingere prima il bordo in smalto rosso, poi posizionare il secondo fasciame a misura ottenendo un lavoro piu' preciso. E poi alla fine passare gli oli su tutto.

Dici che come procedura e' errata? Accetto consigli a riguardo.

non ci siamo...il rosso deve arrivare a filo della superficie del secondo fasciame,quindi coprire anche il bordo del taglio attorno al portello....
pertanto non risolvi nulla dipingendo ora.
oltretutto con un pò d'attenzione non sbordi.
e anche se sbordi puoi togliere la sbavatura immediatamente col pennellino ed un pò d'acquaragia,anche se resta un piccolo alone con il colore ad olio finale non si vedrà nulla.

[Tuvok]

Originariamente inviata da zakimor

non ci siamo...il rosso deve arrivare a filo della superficie del secondo fasciame,quindi coprire anche il bordo del taglio attorno al portello....
pertanto non risolvi nulla dipingendo ora.
oltretutto con un pò d'attenzione non sbordi.
e anche se sbordi puoi togliere la sbavatura immediatamente col pennellino ed un pò d'acquaragia,anche se resta un piccolo alone con il colore ad olio finale non si vedrà nulla.

Ecco. Un'altra cosa a cui non avevo pensato , ma che ora che me l'hai detta e col senno di poi risulta ovvia. Ero fermamente convinto che il bordo del fasciame non venisse dipinto. Ma giustamente ragionandoci, e' logico che anche quel punto fosse rosso.

Grazie ancora Zak. Allora procedero' come mi hai suggerito.

Alex

[zakimor]

Originariamente inviata da Tuvok

Ecco. Un'altra cosa a cui non avevo pensato , ma che ora che me l'hai detta e col senno di poi risulta ovvia. Ero fermamente convinto che il bordo del fasciame non venisse dipinto. Ma giustamente ragionandoci, e' logico che anche quel punto fosse rosso.

Grazie ancora Zak. Allora procedero' come mi hai suggerito.

Alex

oltretutto devi pure limare il bordo per portarlo esattamente a filo...e il rosso interno resterebbe inevitabilmente abraso...no?

infine ricorda che la doppia soglia va applicata internamente alla prima contro il fasciame interno.
quindi dopo aver posto in opera quest'ultimo.

[Tuvok]

Originariamente inviata da zakimor

infine ricorda che la doppia soglia va applicata internamente alla prima contro il fasciame interno.
quindi dopo aver posto in opera quest'ultimo.

Scusa Zak ma qui mi sono perso. Riesci a spiegare meglio cosa intendi?

[zakimor]

Originariamente inviata da Tuvok

Scusa Zak ma qui mi sono perso. Riesci a spiegare meglio cosa intendi?

le soprasoglie sono quei pezzi di legno che applicati sulle soglie più internamente rispetto al filo del fasciame,creano una scanalatura perimetrale e garantiscono un minimo di tenuta all'acqua del sabordo incastrandosi con il dente della sezione del portello...
più facile a vederle che a descriverle.
eccole (le prime 2 foto sono del mio modello)


un modello ben eseguito non può assolutamente esserne privo.

[Tuvok]

Ah si, ok, ora ho capito benissimo.

Grazie Zak!

[zakimor]

Originariamente inviata da Tuvok

Ah si, ok, ora ho capito benissimo.

Grazie Zak!

internamente puoi portarli a filo col fasciame interno.
ecco perchè va messo dopo aver piazzato le soprasoglie.

[capitan red]

oooohhh, finalmente vedo il mio amico argomentare nuovamente nel suo wip.
c'erano un po' di ragnatele in giro,ma ora avanti tuttaaaaaaa.
come sempre sai che ti seguiro' con questo nuovo materiale e raccogliero' le tue impressioni.
io dovrei ricevere il pacco da Ostan forse venerdi'.
buona giornata, Dario.

[Tuvok]

Ciao Dario!!! Grazie per seguirmi sempre con attenzione!

Diciamo che il Cantiere ha ripreso dopo una breve vacanza (anche un po' forzata).

Ciao Alex

[zakimor]

Originariamente inviata da Tuvok

Le foto le ho aggiunte Mario .

Ora sto procedendo a disegnare le linee delle ordinate in alla distanza di 19mm in modo da calcolare la divisione dei listelli in rapporto 1/4

19mm x4 = 76mm che in scala 1:78 misurano 5,9m , direi che come misure ci siamo.

Sara' mia premura disegnare poi anche il corso dei listelli del secondo fasciame in modo poi da essere piu' preciso nella posa.

Buona serata a tutti

Alex

un'altra cosa assolutamente errata,e salta all'occhio perchè una volta messo il secondo fasciame verrà purtroppo evidenziata...quella disposizione "a scaletta" dei sabordi....

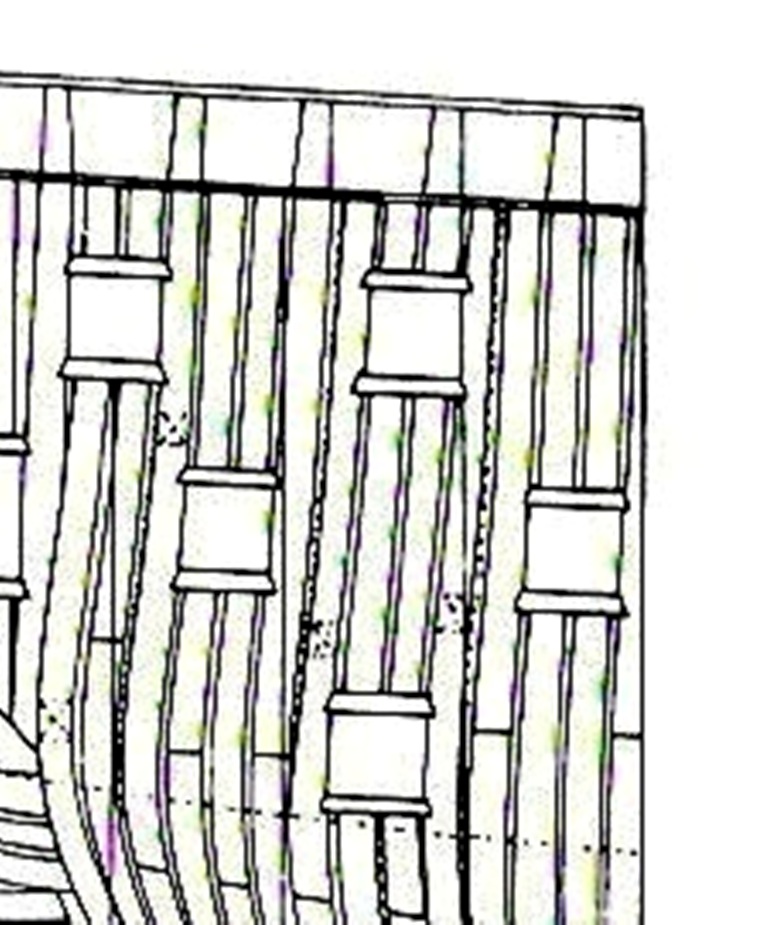

so che ormai è fatta ma te lo dico per il prossimo modello...le soglie inferiori e superiori dei portelli vanno disposte orientando ciascuna in modo che si allineino lungo la stessa curva(linee bianche in figura..che poi sono parallele alla linea dei ponti)....quelle verticali,invece,seguono la direzione della costolatura(v.le altre foto...)che è pressocchè verticale poichè nella realtà sono ricavati fra le costole e le soglie verticali in realtà sono le costole stesse,come nella seconda figura....

da qui la famosa forma a losanga(evidenziata in giallo) via via più accentuata verso prua e poppa...e la conseguente forma distorta(v.prima foto) dei relativi portelli...

[Mario97]

Buon lavoro ancora

Ad occhio, il pero non sembra niente male!

[Tuvok]

Originariamente inviata da zakimor

un'altra cosa assolutamente errata,e salta all'occhio perchè una volta messo il secondo fasciame verrà purtroppo evidenziata...quella disposizione "a scaletta" dei sabordi....

so che ormai è fatta ma te lo dico per il prossimo modello...le soglie inferiori e superiori dei portelli vanno disposte orientando ciascuna in modo che si allineino lungo la stessa curva(linee bianche in figura..che poi sono parallele alla linea dei ponti)....quelle verticali,invece,seguono la direzione della costolatura(v.le altre foto...)che è pressocchè verticale poichè nella realtà sono ricavati fra le costole e le soglie verticali in realtà sono le costole stesse,come nella seconda figura....

da qui la famosa forma a losanga(evidenziata in giallo) via via più accentuata verso prua e poppa...e la conseguente forma distorta(v.prima foto) dei relativi portelli...

Si zak, hai fatto benissimo. Ne ero al corrente anche io ma ormai avevo forato tutti i sabordi seguendo i piani (sbagliati) che li riportano così come li ho aperti io. Ne faccio sicuro tesoro per il futuro. Ancora grazie per i tuoi indispensabili consigli. Alex
