Vecchio 03-07-14, 09:03 AM   #241
Utente Senior

L'avatar di Amstaff

Registrato dal: Oct 2012
Messaggi: 1,253
Amstaff diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da SergioD Visualizza il messaggio
per tutti quanti :magari metto giu 2 foto passo passo se interessa. diversamente come posso spiegarlo si tratta di fare anellini intrecciati gli uni con gli altri.la punta dell'ago serve a conferire il diametro desiderato. un avvolgimento a treccia chiude l'anello (con 1 decimo di spessore non si puo' avere un anello perfettamente circolare senza essere congiunto. e neanche reggerebbe alcun carico
ecco si.... con l' occasione fai due fotine con procedura...va... dovro' fare delle microcatene pure io, con l' occasione penso settimana prossima dovendo fare un' ordine provo a prendere qualcosa di commerciale, ma boh.. non so se soddisfera' discorso scala!!!

intanto ciao
Mic.
Amstaff non è in linea   Rispondi quotando
Vecchio 03-07-14, 10:35 PM   #242
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

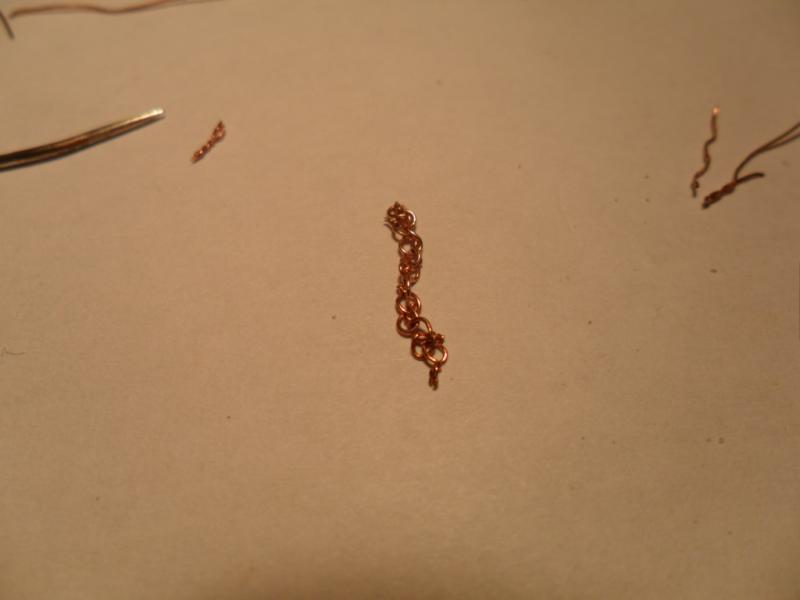

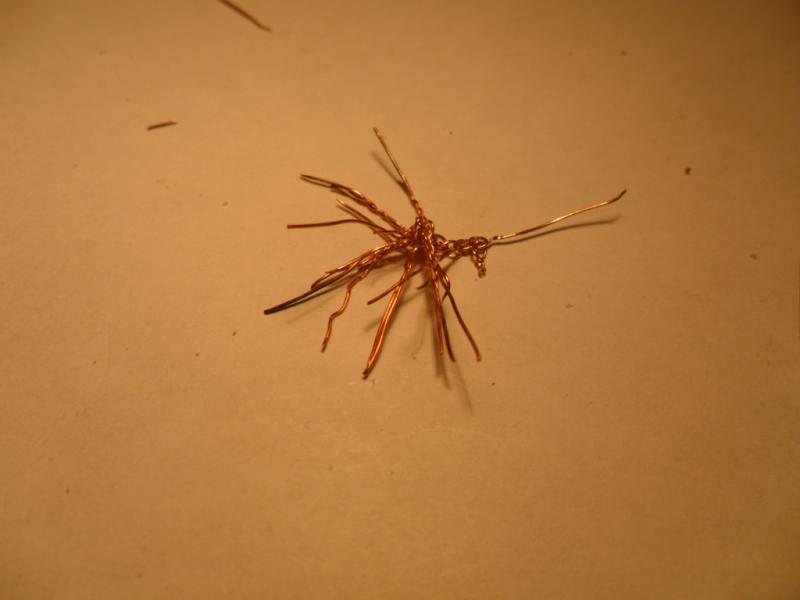

ok . mi sono messo li e ti ho fotografato la procedura.ma penso che forse le tue maglie , almeno in alcuni casi siano differenti(tipo kender) quindi devi andare in bigiotteria da oro e argento da stefanoni.nel caso in oggetto presento del monocavo con filamenti in rame che vanno dai 2 ai 3 decimi.ho impiegato quelli da 2 decimi.le attrezzature sono quelle che si vedono.il sistema e' quello asso passo
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-1.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-2.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-3.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-4.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-5.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-6.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-7.jpg

Ultima modifica di SergioD; 03-07-14 a 11:49 PM
SergioD non è in linea   Rispondi quotando
Vecchio 06-07-14, 10:55 PM   #243
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

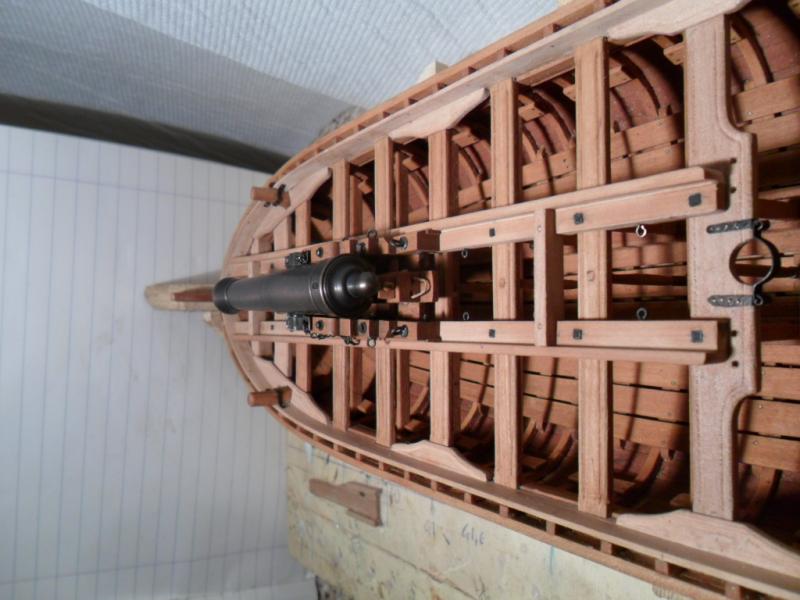

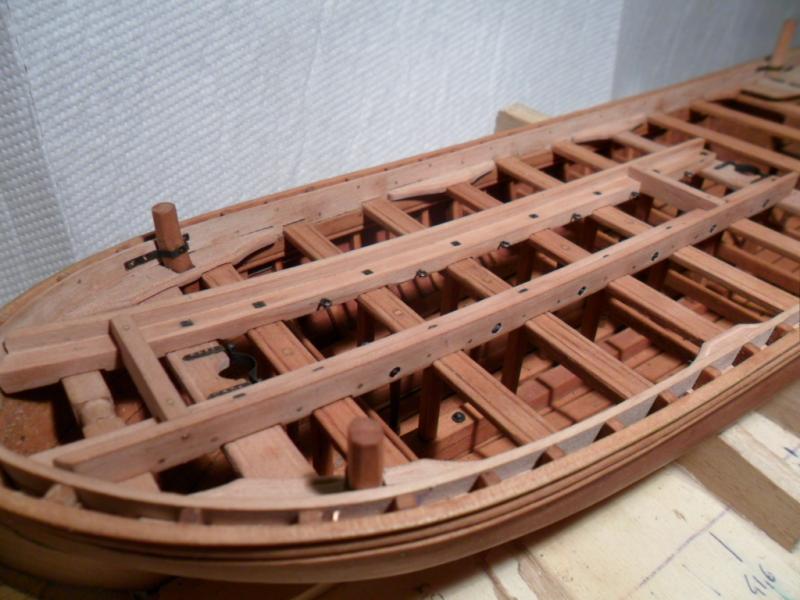

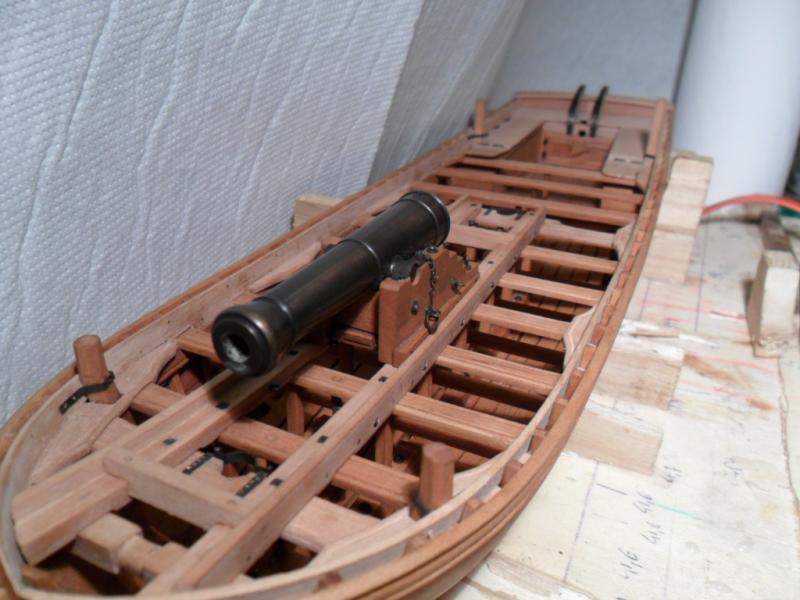

ciao . piccolo aggiornamento .come si vede ho terminato le scivole aggiungendo la chiodatura per le guancie e i dadi laterali, annegati nel legno ,di ritenuta dei golfari.posizionata sulle panche le ho fissate con dei chiodi a testa quadra e collegati ai puntelli. anche questi sono annegati per non creare impedimenti nella corsa dell'affusto
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1107.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1108.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1109.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-sam_1110.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1111.jpg

Ultima modifica di SergioD; 06-07-14 a 11:00 PM
SergioD non è in linea   Rispondi quotando
Vecchio 07-07-14, 07:42 AM   #244
Utente Senior

L'avatar di marioA

Registrato dal: Oct 2008
Messaggi: 2,082
marioA inizia ad ingranare.
predefinito

Capperi che bel lavoro!
OLI
marioA non è in linea   Rispondi quotando
Vecchio 15-08-14, 07:08 PM   #245
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

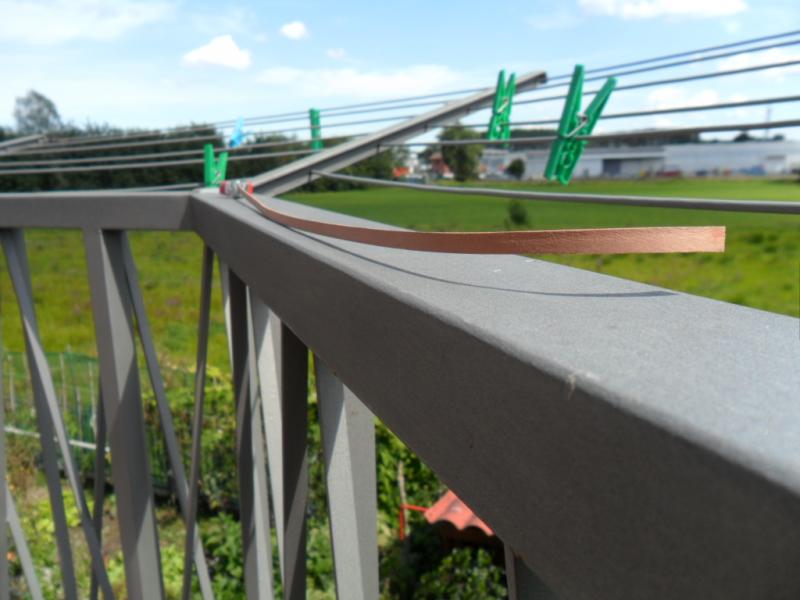

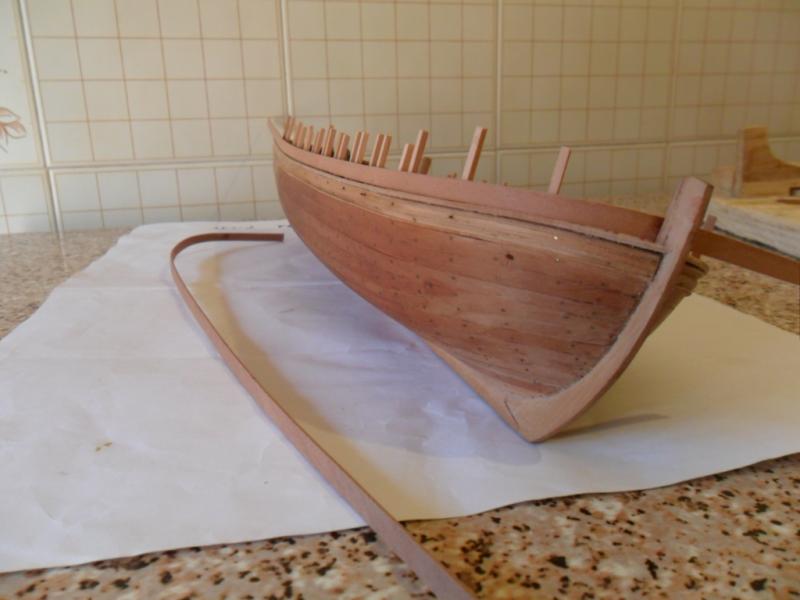

buongiorno a tutti in quel di ferragosto.sono passato ora alla costruzionedel capodibanda con tutti (o quasi)gli scassi per i montanti dei parapetti (ivi alloggiati) e la formatura preventiva degli stessi parapetti.prima dell'incollaggio dovro ridurlo un po in altezza e procedere con le aperture dei remi .
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1124.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1125.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1127.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-sam_1128.jpg

Ultima modifica di SergioD; 17-08-14 a 03:17 PM
SergioD non è in linea   Rispondi quotando
Vecchio 18-08-14, 11:39 AM   #246
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao . dopo aver praticato le aperture sui parapetti sto costruendo le serrette mobili che saranno poi guarnite con catenella ( esempio in alcuni post precedenti). cosi' a colpo d'occhio pare vadano bene? qua il filo conduttore lo preciso e' il modello di mailliere
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1129.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1130.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1132.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-sam_1133.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1134.jpg

Ultima modifica di SergioD; 22-08-14 a 12:43 PM
SergioD non è in linea   Rispondi quotando
Vecchio 25-08-14, 12:12 AM   #247
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao. con queste ultime foto con gru timone coronamento completati la lavorazione lignea e' finita. mancano alcune finiture ancora un po di ferramenta e il colore.. poi passo a quel poco sartame che occorre per attrezzare l'affusto e qualche matassa nelle cassepanche . per il sartiame dovro' vedere (imparare )se farmi una commettitrice rudimentale prendendo spunto da discussione e consigli.
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1135.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1136.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 25-08-14, 08:25 AM   #248
Utente Senior

L'avatar di ErPiotta71

Registrato dal: Jan 2011
Messaggi: 1,303
ErPiotta71 è un newbie...
predefinito

Ma il timone lo lasci staccato?
__________________
Stefano
ErPiotta71 non è in linea   Rispondi quotando
Vecchio 25-08-14, 08:43 AM   #249
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao. le cerniere come alcuni golfari con anelli qualche chiodo la lamina per proteggere la chiglia e' parte della ferramenta che ancora devo fare.ma quello che piu' mi preoccupa e' fare sti benedetti cavi
SergioD non è in linea   Rispondi quotando
Vecchio 28-08-14, 04:06 PM   #250
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao a tutti.non ho riferimenti particolari per cui rivolgo a chiunque abbia idea se puo' segnalarmi tramite abbozzo sull'allegato come potrebbe essere realmente la chiodatura dello specchio di poppa.sulla monografia viene indicato visivamente soltanto come da me realizzata . pero' a me sembra che sia solo parziale cioe' vicino al dritto non c'e'. e poi forse fra il dritto e l'estremita' un 'altra fila o due ci starebbe .che dite?TEMPO DOPO AVER FINITO IL MODELLO E AVER ESEGUITO LA CHIODATURA COME NEI POST CHE SEGUONO SCOVAI LA SECONDA IMMAGINE IN CUI FA CAPIRE COME SI DEVE ESEGUIRE UN 'ACCOSTOLATO DELLO SPECCHIO CON RELATIVA CHIODATURA .
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1137.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1555.jpg

Ultima modifica di SergioD; 03-06-16 a 10:36 PM
SergioD non è in linea   Rispondi quotando
Vecchio 28-08-14, 10:22 PM   #251
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,947
sam_59 inizia ad ingranare.
predefinito

mah!

Bisognerebbe capire come le tavole si collegano al dritto ovvero se si incastrano in un solco tipo battura o se poggiano su altre strutture interne di sostegno di cui si dovrebbe trovare traccia nei disegni.
sam_59 non è in linea   Rispondi quotando
Vecchio 28-08-14, 10:35 PM   #252
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

Vivo ad Ischia e ho visto migliaia di canotti nel Porto relativo; ma ho visto solo chiodature come quella della foto, mai in prossimità del dritto di poppa ... non so il motivo di ciò, ma è quello che ho visto....
Cordialità
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 28-08-14, 10:39 PM   #253
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao. la monografia tagliava corto(per difficolta'rappresentativa) sostituendo l'ossatura con 2 pozioni di compensatino poi rivestito.ecco allora ho rappresentato la chiodatura su quella che potremmo chiamare "corniera e dall'altra si intestano nella battura
SergioD non è in linea   Rispondi quotando
Vecchio 28-08-14, 11:17 PM   #254
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,947
sam_59 inizia ad ingranare.
predefinito

allora forse sarebbe meglio attenersi alla monografia per evitare di mettere chiodi dove non servirebbero a nulla.

le tavole che si intestano nella battura del dritto potrebbero essere chiodate di costa e quindi in modo invisibile all'esterno.
sam_59 non è in linea   Rispondi quotando
Vecchio 29-08-14, 12:10 AM   #255
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

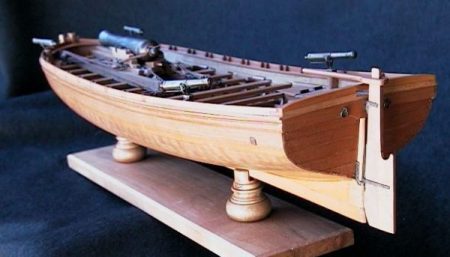

ciao. in queste immagini noterete come non si capisce quale sia la logica costruttiva .le immagini provengono da siti nostrani e d'oltralpe e anche di una certa classe. a me vien da ridere tutti istruiti laureati poi se chiedi ad ognuno come si fa te la raccontano in maniera diversa.se io mi sono domandato "come e' fatto"a questi le info chi le ha date . e' ridicolo una barchetta del c...o e ti fanno degl'ibridi. maforse la cultura navale e' come il pensiero . ogni uno alla sua maniera.forse hai ragione te sam. non faccio nulla almeno non faccio la figura del sapientone ignorante.comunque la ricerca continua perche' si deve pur trovare una ragione.
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-img_5011.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-20130822.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-img_1568.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-3quart-ar.jpg
SergioD non è in linea   Rispondi quotando
