Costruzione Victory 1:78

[pimini]

Originariamente inviata da prodiere

... Ho dato un'occhiata ai piani della Vespucci e quelle manovre sono posizionate sulla cavigliera dell'albero di trinchetto ...
Prodiere

Ciao Prodiere,
se ti riferisci alla randa, si tratta dell'albero di mezzana, quello di trinchetto è a prua.
Devono per forza finire su una cavigliera vicina alla base dell'albero, perchè queste cime scendono lungo l'albero, altrimenti se le fai finire su una cavigliera della murata dovrebbero attraversare il ponte (e Ste, giustamente, si incavola )

[prodiere]

Originariamente inviata da pimini

Ciao Prodiere,
se ti riferisci alla randa, si tratta dell'albero di mezzana, quello di trinchetto è a prua.
Devono per forza finire su una cavigliera vicina alla base dell'albero, perchè queste cime scendono lungo l'albero, altrimenti se le fai finire su una cavigliera della murata dovrebbero attraversare il ponte (e Ste, giustamente, si incavola )

OPS!
E' vero, hai ragione, ho fatto un pò di confusione!

[pimini]

no problem, capita .... specie con questo caldo che sta sciogliendo

[maliseti]

Originariamente inviata da pimini

(e Ste, giustamente, si incavola )

Chi??

casomai Lord Nelson

[prodiere]

Posto un pò gli ultimi progressi fatti....
Come si vede dalle foto ho montato i portapalle di prua. La Mantua nel kit prevede di lasciarli vuoti senza le palle di cannone ma a me questa cosa non piaceva molto e ho avuto un'idea brillante, almeno credo. Ho utilizzato dei piombini di alcune vecchie cartucce di mio nonno per simulare le palle di cannone. Il risultato mi sembra molto buono e mi soddisfa, voi che ne pensate?
Son passato poi la montaggio delle scale e anche qui li ho utilizzati per rifinire gli angoli della ringhiera. Li ho anche utilizzati per altre cose ma vi farò vedere più avanti..

Foto 1: i supporti portapalle allungati leggermente

Foto 2, 3: i supporti portapalle con i pallini di piombo incollati

Foto 4, 5: i supporti portapalle al loro posto

Foto 6, 7: le scale finite di montare

[prodiere]

Successivamente volevo montare le scalette tra il ponte di coperta e quello di poppa ma per farle dovevo prima costruire la balaustra dove sono attaccati i secchi antincendio perchè la ringhiera delle scale doveva arrivare alla stessa altezza del secondo listello della balaustra.

Foto 1: i secchi antincendio con il manico

Foto 2: struttura della balaustra

Foto 3: i secchi verniciati di nero

Foto 4: la balaustra verniciata di nero

Foto 5: inserimento della rete nei supporti di ottone

Foto 6, 7: incollaggio della balaustra al ponte. Nelle foto si vede anche il pianerottolo delle scalette montato. Nel kit era previsto di mettere una colonnina al di sotto dove io ho messo quel listello ma nella realtà questa colonnina non esiste. Il listello infatti mi è servito come sostegno per far seccare la colla e per fare i lavori sulle scalette e poi l'ho tolto.

Foto 8: la balaustra coi secchi

Foto 9, 10: montaggio della ringhiera e inserimento della rete

[prodiere]

Qua di sotto ho messo la foto che ho preso per riferimento per fare le scalette mentre nella foto 2 ho messo le scalette come le istruzioni del kit dicevano di farle.
Come si vede le ho totalmente fatte diversamente dalle istruzioni. Il risultato mi sembra buono e decisamente più fedele all'originale. Mettere la rete in quei punti è stato molto difficoltoso e mi ci sono arrabbiato diverse volte.
Anche qui ho usato i piombini delle cartucce per rifinire le colonnine della ringhiera e uno l'ho incollato anche al di sotto dove secondo il kit doveva esserci la colonnina. Naturalmente questi piombini sono di una misura più piccola rispetto a quelli usati per fare le palle di cannone.
Saluti
Prodiere

Foto 1: la foto che ho usato come riferimento per fare le scalette

Foto 2: le scalette come dovevano essere fatte secondo le istruzioni del kit

Foto 3, 4, 5, 6, 7, 8, 9: le scalette finite

[prodiere]

Sono a postare gli ultimi progressi del fine settimana...
Ho proseguito col montaggio del lucernario di poppa. Anche qui ci sono state alcune modifiche.
Per prima cosa le istruzioni del kit dicevano di fare la parte superiore a paiolato ma come si vede dalla foto che ho allegato non è certo fatto così! Quindi ho costruito la griglia di legno che non rispecchia al 100% l'originale ma sicuramente ci si avvicina di più. Inoltre ho applicato internamente dei foglietti di plastica rigida in modo da simulare i vetri. Dalla foto non si vede molto bene questo foglietto di plastica ma vi assicuro che c'è!
Finito questo son ri-passato allo studio dei piani velici per le cavigliere. Allora forse sono arrivato ad una soluzione....
Se metto 2 manovre per caviglia non ho problemi a farcele entrare tutte, almeno per quanto riguarda le cavigliere dell'albero maestro e di quello di trinchetto. Mi sembra una soluzione buona e spero di non far rivoltare Nelson nella tomba. I dolori arrivano con quello di mezzana! Non so proprio come fare a fissare 29 manovre su 5 caviglie + 2 sostegni verticali + le 2 estremità della parte orizzontale = 9 posti utili per 29 manovre! AIUTOOOOO!!
Se qualcuno sa consigliarmi qualcosa che io non so proprio dove andare a battere il capo!
Spero di sentirvi in tanti!
Saluti
Prodiere

Foto 1: il lucernario originale

Foto 2, 3, 4: il lucernario montato

Foto 5, 6, 7, 8: il lucernario incollato sul ponte

[UANCA]

Ciao Prodiere, il lucernario è davvero ben fatto a mio parere. Per il problema delle cavigliere valuta il fatto che alcune manovre possono essere legate alla base delle sartie, anche sull'anatomy è prevista questa soluzione, 6 da un lato 6 dall'altro guadagneresti 12 posti , oltre a questo certe manovre dei pennoni più alti (velacci o più spesso controvelacci quando presenti) non arrivano fino al ponte ma solo fino alla coffa.
Saluti Uanca

[prodiere]

Sono a postare gli ultimi progressi fatti...
Ho finito le cavigliere di tutto il modello e le ho incollate sui ponti.
Prima di incollare quella dell'albero maestro ho colorato di nero la parte di ponte sottostante i paiolati in modo da simulare il buio del ponte di sotto. Per fare i paiolati ho utilizzato gli scarti degli altri paiolati precedentemente utilizzati e per dovere di cronaca sono a comunicare che il numero dei paiolati del kit è sufficiente a farli tutti. Naturalmente se avessi seguito alla lettera le istruzioni del kit a avessi messo il paiolato anche sopra il lucernario di poppa non mi sarebbe bastato. Dopo le cavigliere ho realizzato i supporti portapalle con lo stesso procedimento usato per quelli di prua. Le cavigliere laterali delle murate sono state allargate con un listello di 2mm perché le caviglie risultavano troppo attaccate al bordo e non era possibile legarci niente. Alla fine poi ho applicato alle manovre dei cannoni i rotolini di finitura che non avevo messo prima per paura che mi intralciassero gli altri particolari.
Saluti
Prodiere

Foto 1, 2: la cavigliera di maestra finita

Foto 3: colorazione di nero della parte di ponte sotto la cavigliera di maestra

Foto 4, 5, 6, 7, 8, 9, 10, 11: il ponte di coperta completo di tutti i particolari

Foto 12, 13: la cavigliera dell'albero di mezzana

[prodiere]

Ciao a tutti!
Ieri sera finalmente sono riuscito a terminare una parte della lavorazione che secondo me è una delle più noiose e cioè le scialuppe! Per fortuna erano solo 4 e non 11 come sulla Vespucci. Allora come si vede dalle foto ho completato tutti i particolari dei ponti montando il mobiletto portabandiere e il sostegno dell'asta della bandiera a poppa. Finito questo ho iniziato il lavoro sulle scialuppe. Fin dall'inizio non mi piaceva l'idea di incollare le scialuppe sopra le travi del ponte di batteria andandolo a coprire perchè così facendo si rendeva difficile vedere i particolari di questo ponte, tipo i cannoni, e visto che ci ho perso un casino di tempo volevo che si potessero vedere bene. Quindi ho iniziato ad ingegnarmi su come rendere le scialuppe mobili e sono arrivato ad una buona soluzione (almeno credo). Allora le scialuppe di sotto sono state semplicemente appoggiate sulle sellette di supporto incollate sulle travi. Le sellette delle scialuppe superiori sono state realizzate (nel kit non erano previste) montando nella parte bassa una U rovesciata in modo che andassero a fissarsi sulle panche delle scialuppe di sotto senza essere incollare. Le scialuppe poi sono state appoggiate anche su queste sellette e il totale delle scialuppe viene tenuto fermo dalle corde. Anche le corde però hanno subito una modifica per renderle apribili. Una cima è stata fissata normalmente al ponte mentre dall'altra parte è stata aggiunto un'occhiello in modo da tenere il nodo aperto e il rotolino di finitura l'ho realizzato con un buco in mezzo in modo da poterci infilare la cima della corda.
Naturalmente la rimozione delle scialuppe non è una cosa da fare tutti i giorni ma mi piace l'idea che se una volta o l'altra le vorrò togliere lo potrò fare.
Le scialuppe sono stata modificate rispetto a quelle del kit visto che nel kit non era prevista la realizzazione del pavimento, il rivestimento della parte alta di prua e della panca di poppa e le barre del timone delle scialuppe più piccole. Inoltre la colorazione non era per niente prevista salvo una striscia color ocra.
Spero di essere stato chiaro e di non avervi annoiato troppo!
Saluti a tutti e buon Natale!
Prodiere

Foto 1: i supporti per l'asta della bandiera

Foto 2, 3: il mobiletto porta bandiere

Foto 4: gli scheletri delle 2 scialuppe più grandi

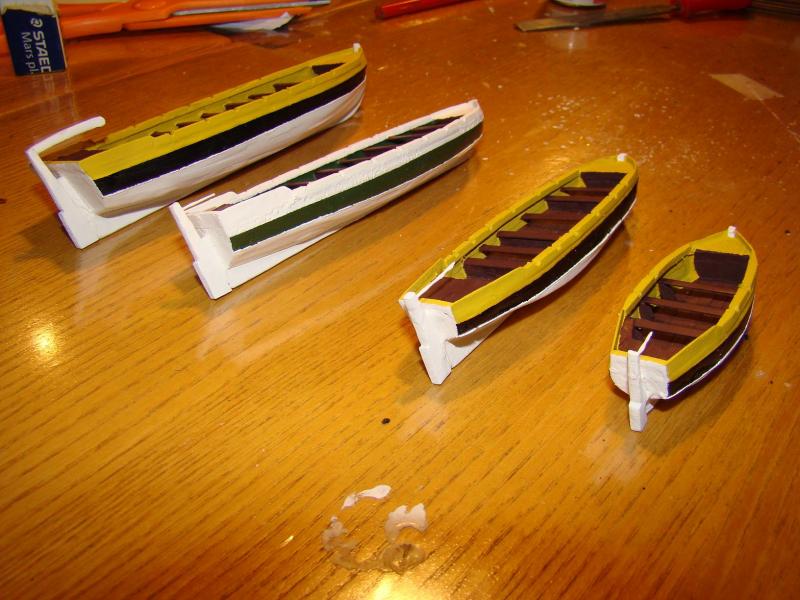

Foto 5: le scialuppe pronte per la colorazione

Foto 6, 7: i supporti delle scialuppe grandi fissati alle traverse del ponte

Foto 8, 9, 10: le scialuppe finite

[prodiere]

Foto 1, 2, 3, 6, 7: le scialuppe fissate ai supporti

Foto 4, 5: in queste foto si vedono i rotolini di corda con il foro centrale in modo da poterci inserire le cime delle corde che reggono le scialuppe. In queste foto la corda non era inserita.

[prodiere]

Bentrovati a tutti e buon anno! Spero che abbiate passato delle belle feste!
Complici alcuni giorni di vacanza ho potuto lavorare più del solito al mio modello anche se il mio obiettivo era arrivare ad iniziare i cannoni e per vari imprevisti non ci sono riuscito. Le foto le caricherò tra qualche giorno che per adesso non ho molto tempo. Una cosa però ve la voglio chiedere...
Sono arrivato al punto di montare le scalette sulle murate e vorrei un consiglio su come montare la rete sul bordo del ponte di coperta in corrispondenza dell'arrivo delle scalette. Per intenderci è la zona cerchiata in rosso nella foto 1.
Nella foto 2 invece si vedono le 2 opzioni:
- nella prima la rete arriva fino al parapetto in legno
- nella seconda la rete arriva fino all'ultimo sostegno in ottone lasciando lo spazio libero per salire sul ponte.
Ho trovato delle foto in tutte e 2 le configurazioni e sono molto indeciso. Se il mio pensiero è giusto il passaggio veniva lasciato aperto quando la nave era ormeggiata e veniva chiuso in navigazione. Oppure mi sbaglio??
Voi cosa mi consigliate? rete fino al parapetto o passaggio libero per salire?
Grazie a tutti
Saluti
Prodiere

[brex]

Penso che dipenda solo da una questione estetica personale e che il modello "funzioni" in entrambi i modi.

Personalmente mi piace di piu aperta

[Barbossa]

Ciao Prodiere! In quella che sto costruendo io ho lasciato il passaggio libero in parte, mi spego.. Ho lasciato il passaggio libero cioè senza rete ma con il corrimano in corda che arriva fino alla murata.
