Costruzione Victory 1:78

[prodiere]

Eccomi di ritorno dopo la pausa estiva!
In questi giorni mi sono rimesso al lavoro sulla mia Victory e subito mi sono trovato di fronte ad una difficoltà. Sono arrivato al punto di dover forare le murate in corrispondenza delle aperture dei cannoni. Le istruzioni del modello dicono di fare dei forellini col trapano e poi di inserire la lama di un seghetto a traforo nel tagliabalsa e con questo attrezzo tagliare via il quadratino di legno dell'apertura. Ho provato a fare così ma è praticamente impossibile procedere. La lama si spezza e non si riesce a fare bene forza per tagliare bene. Ho provato con degli attrezzi che avevo in dotazione col trapano ma mi si sono tutti quanti rotti. Allora ho provato con le lime e devo dire che il risultato mi soddisfa abbastanza ma risulta un lavoro molto lungo. Vorrei sapere, ma voi sui vostri modelli come avete fatto a fare queste aperture? con cosa avete rimosso il quadratino di legno?? Vi ringrazio in anticipo e ora veniamo alle foto...
Saluti
Prodiere

Foto 1: il rivestimento del ponte di prua finito

Foto 2, 3: il rivestimento del ponte di poppa finito

Foto 4, 5: la sagoma di cartoncino per segnare la posizione dei cannoni fissata alla murata

Foto 6, 7: la segnatura dei portelli dei cannoni

[Tuvok]

Io sulla sovrana per aprire i sabordi ho fatto con un trapano e una punta di 2mm tanti buchi in prossimita' del bordo del sabordo. Poi con un tagliabalsa ho staccato il quadratino in eccesso tagliando dove avevo fatto i buchi ed infine con una limetta li ho portati a misura.

Guarda questo ottimo tutorial creato da Kraken:

http://www.modellismo.net/forum/tecn...a-sabordi.html

[capitan red]

sul victory,io ho fatto un foro centrale di diam. 6 mm. prima pero' ho preforato con punte piccole fino a quel diametro ( 2 - 4 - 6 ),infine ho aggiustato con lima i 4 angoli .
l'altro procedimento è quello che ti ha suggerito Tuvok.

Dario.

[prodiere]

Vi ringrazio per le risposte.
Ho già provato la tecnica che mi ha suggerito Tuvok e funziona alla grande. Effettivamente è una tecnica valida e non ci avevo proprio pensato. Per ora ho aperto solo una decina di sabordi perchè ho avuto poco tempo. Più avanti, quando avrò finito una murata, posterò le foto del lavoro fatto.
Ancora grazie per le risposte
Saluti
Prodiere

[prodiere]

Purtroppo in questo periodo non riesco a stare molto dietro al forum e i miei interventi sono un pò troppo distanti l'uno dall'altro. Spero di riuscire ad aggiornare più spesso il mio WIP.
Al momento ho forato tutti i sabordi su entrambe le murate come mi avete suggerito voi. Per prima cosa ho fatto qualche sabordo alla rinfusa per vedere se effettivamente andavo ad incontrare il sostegno dei cannoni all'interno dello scafo. Potete immaginare la tensione! Se non lo trovavo era tutto da rifare ma per fortuna è andato tutto bene. Poi sono passato a fare tutti i sabordi. Credevo che fosse un lavoro più lungo ma a conti fatti non ci ho messo tanto.
Finiti i sabordi ho eliminato la parte alta delle ordinate che fino adesso mi serviva come sostegno della murata nella parte alta. Adesso procederò a finire la listellatura dei ponti proprio in corrispondenza di questi punti.
Ma adesso veniamo alle foto.
Saluti
Prodiere

Foto 1, 2: tutti i sabordi fatti sulla murata di sinistra

Foto 3, 4, 5: tutti i sabordi fatti sulla murata di destra

Foto 6, 7: le appendici delle ordinate da rimuovere

Foto 8: le appendici delle ordinate rimosse

[Dantes79]

Apperò ! Hai già colorato lo scafo con lo smalto prima di forare !

[prodiere]

Originariamente inviata da Dantes79

Apperò ! Hai già colorato lo scafo con lo smalto prima di forare !

Ciao!
Mi sa che ti sbagli perchè per adesso non ho colorato niente.
Il giallo che vedi è il giallo della colla alifatica.
Saluti
Prodiere

[prodiere]

Rieccomi qua ad aggiornare un pò il WIP!
Dopo aver rimosso la parte superiore delle ordinate ho finito di rivestire il ponte principale in prossimità delle murate e alla verniciatura color ocra della parte interna delle murate. Successivamente sono passato a segnare lo scafo per la verniciatura. All'inizio credevo che fosse un lavoro relativamente semplice ma in corso d'opera mi sono reso conto che era bello problematico! Ha "rigare" tutto lo scafo ci ho messo un giorno intero! La parte difficile è stata segnare le fasce in modo che combaciassero bene con le parti laterali dello specchio di poppa. Alla fine direi che sono abbastanza soddisfatto del lavoro fatto! Le istruzioni del modello dicevano anche di mettere vari incintoni che io ho deciso di non mettere. Esaminando bene le foto della vera Victory non sono riuscito a vederli e quindi credo sia un errore del kit quindi niente incintoni.

Foto 1: le appendici delle ordinate rimosse

Foto 2: completamento del rivestimento del ponte. Successivamente quella zona delle murate è stata colorata di ocra

Foto 3, 4, 5: segnatura dello scafo

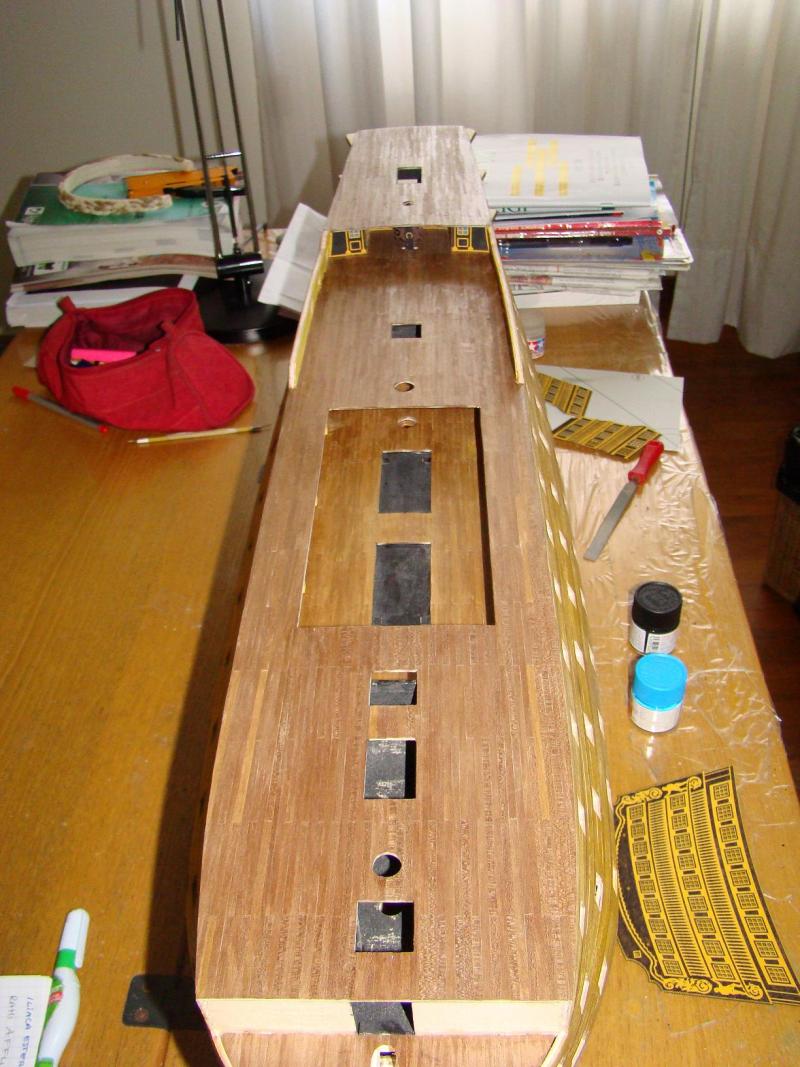

Foto 6, 7: i ponti completamente rivestiti.

[prodiere]

Passiamo alle fasi successive....
Ho preparato lo specchio di poppa colorando di blu il sostegno in modo da simulare i vetri. Lo specchio del kit non era in buonissime condizioni e così come ho fatto con le pareti che ci sono nella zona del timone ho proceduto a ripassare di nero tutte le zone che erano appunto nere. Per farlo ho usato un pennello piccolo e per le zone più strette un pennarellino nero a punto fine. Il nero "di serie" lasciava molto a desiderare in quanto lasciava trasparire il colore giallo al di sotto e si presentava molto frastagliato. Facendo come ho fatto io sono riuscito ad ottenere un bel nero unito e uniforme.
Una volta fatto questo ho incollato lo specchio al modello.
Anche per i laterali le cose non sono proprio andate liscissime. Infatti i sostegni che ho colorato di blu si sono rivelati più piccoli del dovuto e come si vede dalle foto ho dovuto applicare dei listelli sia sopra che sotto per arrivare al livello desiderato.
Una volta incollato il tutto allo scafo ho listellato le parti superiori delle zone laterali dello specchio di poppa. Per intendersi quelle "alette" laterali che si vedono nella foto 10. Nelle istruzioni non c'è scritto niente ma a me non piaceva per niente lasciarle senza rivestimento e così cel'ho fatto.
Adesso non mi rimane che riempire la zona del timone, forarla per far passare i cannoni e procedere con la verniciatura. Per quanto riguarda i laterali dello specchio preferisco prima tinteggiare lo scafo in modo che col colore posso anche andare a coprire l'inizio del sostegno senza aver paura di sporcarlo di vernice per sbaglio.
Ma adesso veniamo alle foto che mi sa che ho già scritto troppo..

Foto 1: il sostegno dello specchio di poppa colorato di blu e lo specchio prima di aver ripassato il nero

Foto 2: lo specchio di poppa dopo aver ricolorato il nero

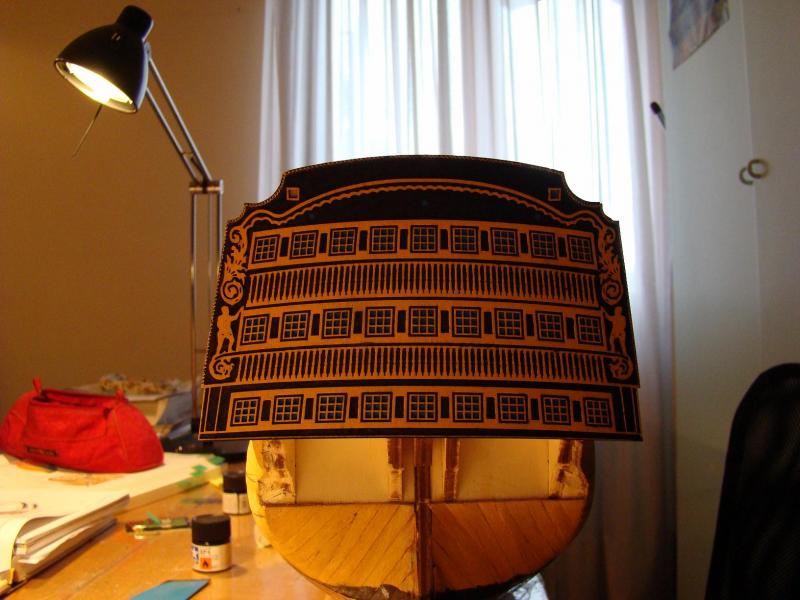

Foto 3, 4, 5: lo specchio montato

Foto 6, 7, 8, 9: montaggio delle parti laterali

Foto 10: rivestimento delle zone sopra le fiancate dello specchio

[Tuvok]

Originariamente inviata da prodiere

adgfasdgfasd

che significa?

E' un mugugno di soddisfazione per il lavoro fatto?

[prodiere]

Originariamente inviata da Tuvok

che significa?

E' un mugugno di soddisfazione per il lavoro fatto?

Ciao Tuvok!
Ti spiego...
Prima salvo il messaggio così e poi lo modifico altrimenti non posso vedere le foto. Infatti se carichi le foto non puoi vederle subito mentre se fai "edita" un messaggio già pubblicato puoi vederle mentre scrivi!
Ciao
prodiere

[Tuvok]

Ah beh. Ottima tecnica!

Scusa per la mia domanda un poco sciocca Prod!

ciao Alex

[Mario97]

Bravo!

Quoto Tuvok, col lavoro fatto dovresti essere fiero!

Mario97

[prodiere]

Originariamente inviata da Mario97

Bravo!

Quoto Tuvok, col lavoro fatto dovresti essere fiero!

Mario97

Grazie Mario!

[pimini]

bel lavoro, Prodiere!
certo in 1:78 ci sono dettagli molto migliori che non nelle scale più piccole.
Buon cantiere!
Pier
