Cocca Anseatica

[Ferrux]

Complimenti veramente per la pulizia ed il rigore... chapeau!

Ferruccio

[Gicci70]

Originariamente inviata da trinchetto

scusa il ritardo col quale rispondo, ma eccomi qua:

- no, ho rifatto solo il pezzo che stava tra il primo e l'ultimo inserto. Le giunzioni daranno realisticità al trincarino che, cos' facendo, risulterà composto da travi di 4-6 metri

- ho usato uno schema 1:6, e solo dove aveva un senso. Ho infatti disegnato prima sul falso ponte gli ingombri dei carabottini e degli alberi, in modo tale da non dover interrompere le tavole lasciando così degli spezzoni. poi mi sono regolato di conseguenza con la posa delle tavole

- si, ho scartavetrato gli spigoli. Ma non è servito granchè: il riusultato che vedi è stato ottenuto grazie alla lama del cutter passata di taglio tra i comenti, leggera leggera per tirare via anche i piccoli inevitabili residui di colla (a proposito: è un lavoro che va fatto con la colla che ha già fatto presa ma ancora morbida)

Trink

Thanks Trink!!!!

[trinchetto]

Originariamente inviata da boden

ciao Trink, il titolo del libro è " la storia della Nave " e l'autore si chiama Erik Abranson, credo sia svedese perchè in copertina c'è un disegno del Wasa, il libro è della Arnoldo Mondadori editori e fa parte de " i grandi libri d'oro" , l'edizione è del 77 , nel pdf c'è il titolo originale dell'opera.

a proposito... bellissima la Cocca, la pulizia del lavoro ha dello stupefacente

Paolo

da questa sera il libro è nella mia libreria!!!!! I motori di ricerca informatici per libri mi hanno mandato in una libreria di .... Bologna!!!! Visto e preso.

Trink

[boden]

Originariamente inviata da trinchetto

da questa sera il libro è nella mia libreria!!!!! I motori di ricerca informatici per libri mi hanno mandato in una libreria di .... Bologna!!!! Visto e preso.

Trink

noooooooo...... non ci posso credere
ma che l'hanno ristampato, son contento che l'hai trovato, speriamo che ne siavalsa la pena.

[trinchetto]

il libro è originale, del 1977, ed è anche in ottimo stato di conservazione. Il prezzo era buono (15 euro) così non ci ho pensato due volte a prenderlo. L'ho sfogliato velocemente, però già ad un'occhiata sommaria mi sembra che abbia degli spunti davvero interessanti, anche sul versante storico.

Grazie ancora
Trink

[trinchetto]

piccolo aggiornamento sui lavori. Predisposti i supporti delle travi di sostegno del castello di poppa (che saranno anche sovrapposte) e messa la prima parte del secondo fasciame. Sul lato sinistro, listello staccato e da rifare..... vantaggi della listellatura realizzata a spezzoni.

Trink

[sebastian paul]

Che figata trink davvero uno spettacolo!!

[Alby95]

Già, davvero un bel modello, moto diverso dagli altri!!!!

[Alby95]

Una sola domanda: In quelle aperture che hai fatto a poppa che cosa ci andrà messo?

Ciao Alby95.

[Gicci70]

....mmmmmmmm che invidia che mi fai a vedere la precisione e pulizia del tuo lavoro!!!!
Il fasciame è meraviglioso!!!

[sebastian paul]

Credo che i buchini siano o quelli più grandi per i cannoncini..delle sorti di "spigardoni" per navi del genere, mentre quelli più piccoli siano per gli ombrinali, giusto trink?

[Alby95]

Ombrinali...che sono???

[sebastian paul]

Vai sul balcone e vedrai che ogni tanto c'è un tubo che scola fuori l'acqua...l'ombrinale ha sulla nave la stessa funzione, che associata al ponte a forma di dorso d'asino aiuta a mantenere il ponte sempre asciutto e a far defluire l'acqua che può entrardi per via di una grossa ondata, o per via delle pomepe di sentina che pompano l'acqua dalle stive o ancora per far defluire il sangue dopo le battaglie (anche se solitamente si spargeva in terra della sabbia)

[Alby95]

A ok! Non sapevo che si chiamasse così questa parte!

[trinchetto]

grazie a tutti...!!! Qualche spiegazione sui fori di quello che continua a sembrare un groviera:

a prua: i fori a quadrato/rombo sono le scasse sulle quali si incastreranno le mensole che sorreggeranno il castello di prua. Sull'estremità della prua andrà fatto un ulteriore incastro per un trave che risulterà passante attraverso il dritto di prua.

sempre a prua: i due fori tondi e circondati da anello in legno sono gli occhi di cubia (il passaggio delle cime d'ancora)

a centro nave: i quattro fori ovali non so a cosa servano. C'erano nei disegni e li ho riprodotti. Immagino che una certa utilità la potessero avere per scaricare l'acqua in caso di mareggiata, oltre che per agevolare il passaggio di cavi, ormeggi e quan'altro.

sempre a centro nave: i tre quadrelli che ho lasciato vuoti a centro fiancata sono gli scarichi degli ombrinali. Lì ci andranno - una volta sagomati - tre pezzetti di listello 5x5 forato (simulerà il tratto terminale, sporgente, del condotto di scarico degli ombrinali). Gli ombrinali sono i sei fori (tre per lato) fatti a ridosso del trincarino.

a poppa. Il delirio. I sette fori larghi a forma quadrato/romboidale sulle murate sono i passaggi di altrettanti travetti. I travettti che sosterranno i lati del castello di poppa. Mentre i sei fori più piccoli, collocati prevalentemente a poppa e sopra agli altri fori, sono i passaggi di altri travetti, più piccoli e sovrapposti a quelli grandi, che sosterranno la parte posteriore del castello di poppa; che deve sporgere di un paio di centimetri.

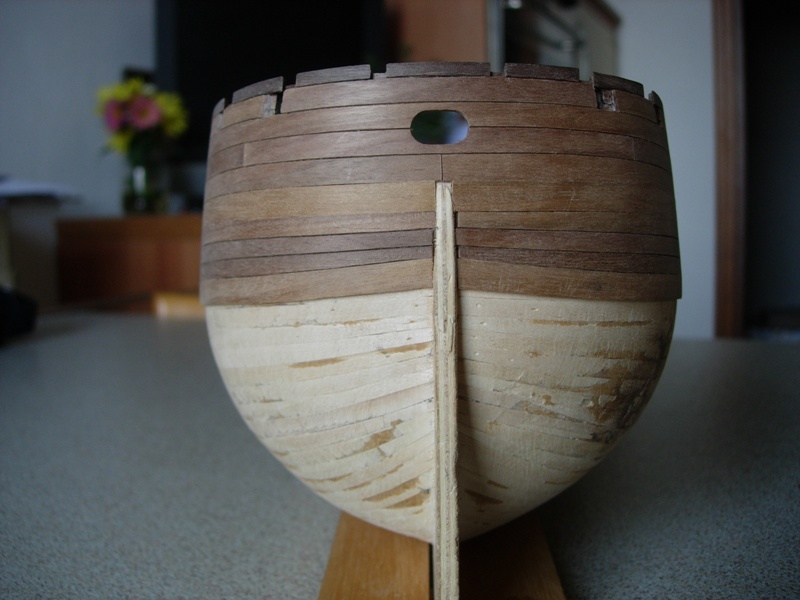

sempre a poppa. Il foro ovale è per il passagggio della barra del timone.

Tutto quello che vedete verrà tinto a mordente scuro, tonaliità wengè, e..... la parte di fasciame che ancora manca sarà fatta a clinker!!!! Follia per follia......

Trink
