Black Pearl 2010

[Killik]

Alcuni dei 12 bozzelli sono dei caricamezzi (secondo me non più di 4 o al massimo 6). Gli altri di certo sono 2 per gli amantigli e 2 per i caricascotte. E siamo a 8 o 10.
gli altri due potrebbero essere quelli delle drizze del pennone, per esserne certo dovrei vedere il disegno

Sent from my GT-I9082 using Forum mobile app

[scorpion66]

Non avendo un piano velico sto seguendo le istruzioni del libro rigging period ship models.

[zenit]

Benissimo, c'è anche Killik a darci una mano.. ciao Killik e ciao Angelo, come vedi, ho fatto delle foto ai piani in mio possesso ma da una rapida occhiata ho visto che la lettura sui disegni mi sarà difficile data la stampa grossolana (dovrei fare uno studio a parte per interpretare i numeri stampati sui terminali delle cime).. comunque magari sarà possibile ricorrere all'aiuto anche dei piani del "rigging period ship model" o di altro vascello a tre alberi..

Intanto, esaminando la numerazione sulla pianta, il numero 1 è visibile sulla cavigliera di prua in alto a sinistra.. di seguito gli altri fino a 6 mentre il n.7 è il primo in alto sul fianco sinistro della nave e a scendere, tutti gl altri fino al n.27 sul ponte principale.. si salta sulla cavigliera in basso col primo a sinistra n.28 fino al n.33, ancora in giù a poppa sx con 34 e 35 e a dritta con 36 e 37.. poi in sù sulla fiancata di dritta dal n.38 fino al 58 (opposto al 7).. si va alle caviglie sulla balaustra di prua da sinistra 59 a destra 66 e per finire sempre da sx a dx rispettivamente sull'albero maestro 67 e 68 e sul trinchetto 69 e 70...
...fin qui tutto chiaro.. ma non ho riesco a leggere tutti i numeri delle varie tavole...
Come vedi nell'ultima foto non tutte le caviglie sono usate nonostante il modello cinese abbia tutte le vele spiegate..

[zenit]

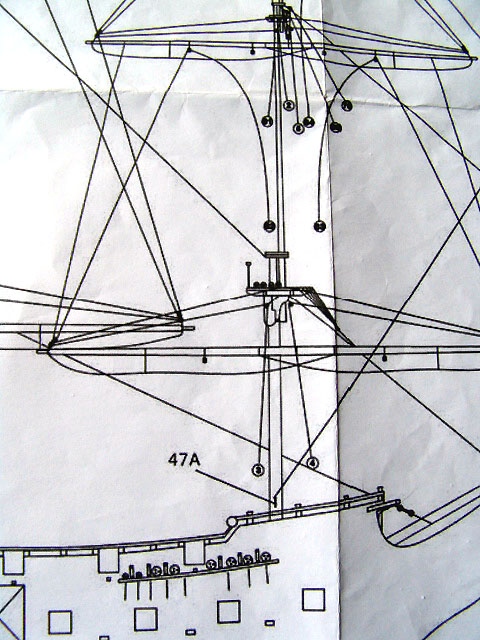

..e ancora altre foto ma per quanto abbia fatto non sono riuscito a decifrare tutti i numeri dentro i cerchietti...ma non dispero.

..magari ti spedisco le fotocopie in grandezza naturale!

[scorpion66]

Ciao Giancarlo e grazie per aver postato le foto delle manovre. Se consulti il libro rigging vedrai che le manovre sono le stesse con la differenza che sul libro sono maggiormente dettagliate. Io sto già tagliando la stoffa per cucire le vele. Per fortuna ho una macchina da cucire che so usare grazie alla mamma sarta che mi ha insegnato. Ringrazio anche Amedeo per il suo aiuto e competenza in materia.

[zenit]

Condivido al 100 quello che dici e al 200 se hai già fatto uno studio di paragone con il Rigging Period Ship Model (che a suo tempo sicuramente consulterò).. ma ora, come hai visto, sono molto indietro con la costruzione della Perla rispetto alla tua, perciò.. ripeto.. se hai bisogno dei miei piani, per paragone, per consulto.. basta che mi dai il tuo indirizzo e al resto penso io.. magari fai strada visto che vai avanti!!
cordialmente, Giancarlo

[Killik]

Scorpion, hai visto il topic in tecniche modellistiche?

Sent from my GT-I9082 using Forum mobile app

[scorpion66]

Originariamente inviata da zenit

Condivido al 100 quello che dici e al 200 se hai già fatto uno studio di paragone con il Rigging Period Ship Model (che a suo tempo sicuramente consulterò).. ma ora, come hai visto, sono molto indietro con la costruzione della Perla rispetto alla tua, perciò.. ripeto.. se hai bisogno dei miei piani, per paragone, per consulto.. basta che mi dai il tuo indirizzo e al resto penso io.. magari fai strada visto che vai avanti!!
cordialmente, Giancarlo

Ti ringrazio per la tua squisita gentilezza,qualora dovessi avere bisogno dei piani te li chiederò. Oggi ho già cucito a macchina le vele cercando di riprodurre ferzi e matafioni, un lavoraccio. Adesso non mi resta che invecchiare con un bagno di the e cucire il gratile. La stoffa di tipo pelle d'uovo o batista come dir si voglia è un tessuto molto leggero e se questo è di aiuto per la scala non lo è per la lavorabilità del materiale . Ho faticato un po' per trovare le regolazioni ottimale della macchina da cucire.

[scorpion66]

Originariamente inviata da Killik

Scorpion, hai visto il topic in tecniche modellistiche?

Sent from my GT-I9082 using Forum mobile app

Si è mi sono studiato bene tutto più di una volta. Però che lavoraccio allestire un modello con le vele.

[zenit]

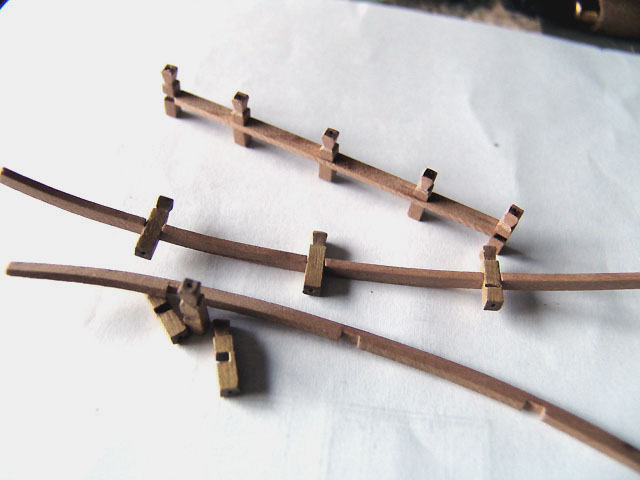

Andiamo avanti.. dopo le 2 scalinate ho realizzato il passamano sul castello di prua composto da listelli 2x3 (due dei quali curvati) e da quadrelli di sostegno 3x3.. ho praticato delle intacche a tutti i pezzi in modo da incastrarli fra loro.. i quadrelli sono stati forati in precedenza per potervi inserire poi un tondino d'ottone.. nelle foto la loro posizione sul ponte

[zenit]

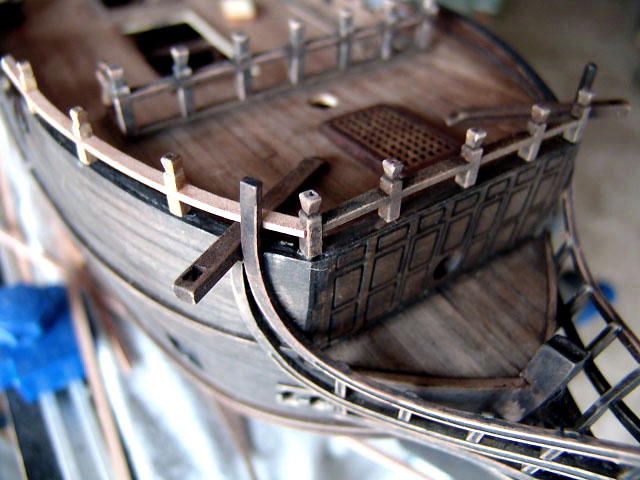

.. guardando le foto del post precedente ho notato (in tempo) di non aver preso in considerazione il montaggio delle gru di capone sul castello di prua.. ho fatto perciò un piccolo scasso al bordo delle murate, allo scopo di poterle inserire e incollarle poi comodamente (come da foto)..
Ho incollato dei pezzetti di filo d'ottone 0,8 nei fori situati alla base dei quadrelli del parapetto e fatto dei forellini in loro corrispondenza sul bordo di tutta l'impavesata del castello.. nelle foto le presentazioni a secco prima del fissaggio definitivo..
.. nell'ultima foto, il disegno (C38) mostra il modo di raccordare il passamano superiore con quello del ponte inferiore.. devo trovare il modo migliore per la sua costruzione.

[scorpion66]

Adesso che vedo le tue gru di capone, decisamente più realistiche delle mie, sicuramente le revisionerò. Il guaio sarà togliere le macchie di cianocrilato

[zenit]

Le due grue di capone sono definitivamente montate.. falsa chiodatura sul ponte e false carrucole del paranco..

Ciao Angelo a proposito di gru, se proprio vorrai revisionare le tue, una volta staccate e pulito l'acrilico secco, puoi coprire le macchie incollandoci sopra un supporto triangolare di qualsiasi forma adattato tra lo scafo e il listellone della gru.. è un mio pensiero..

[scorpion66]

Sicuramente adotterò l'accorgimento del supporto triangolare. Non pretendo di essere preciso come te (addirittura hai simulato le carrucole del paranco) ma le mie gru vanno assolutamente riviste come pure le serpi.

[tochiro]

Decisamente in ritardo mi metto anche io a seguire questo bellissimo wip
