Sloup Corel

[Omar77]

Bravissimo 🍻

Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Molto bene Simo, hai fatto un ottimo lavoro, i fianchi sono simmetrici e il fasciame ha un bell'avviamento mi piace assai e!!!


Inviato dal mio iPad utilizzando Forum

[felipe.max]

Bel lavoro,vista anche la forma particolare dello scafo...😃

Inviato con il mio SM-T585 - Scarica l‘app del Forum di Modellismo.net

[sergio60]

Simone carissimo
È andata ed anche molto bene poi anche l'attenzione che stai ponendo premia il risultato. Direi che stai realizzando una bella pietra miliare per quanti approcciandosi al modello volessero avere dei precisi riferimenti per la fasciatura dello scafo

[Shackleton]

Originariamente inviata da sergio60

Simone carissimo
È andata ed anche molto bene poi anche l'attenzione che stai ponendo premia il risultato. Direi che stai realizzando una bella pietra miliare per quanti approcciandosi al modello volessero avere dei precisi riferimenti per la fasciatura dello scafo

Caro Sergio, senza nulla togliere agli interventi di tutti gli amici del forum che anzi ringrazio per gli apprezzamenti e per il passaggio sul mio cantierino, devo a te particolare risconoscimento per avermi materialmente mostrato la tecnica con nastro da disegnatore, a dir poco risolutiva per questo tipo di scafo.

Non credo si possa definire una pietra miliare, ma non volendo eseguire la pittura dello scafo ho oltremodo il dovere di fare quanto più nelle mie capacità!

[anallie0]

Ottimo lavoro

Inviato con il mio SM-N9005 - Scarica l‘app del Forum di Modellismo.net

[Shackleton]

Grazie Angelo

[luponero59]

lo sapevo che avresti fatto un bel lavoro !!!

[Shackleton]

Originariamente inviata da luponero59

lo sapevo che avresti fatto un bel lavoro !!!

Caro Lupo grazie anche a te per il passaggio e l'apprezzamento, a quando un altro tuo modello?

Allora, veniamo al prossimo passo di realizzazione: avendo inizialmente sottovalutato il fatto che non avrei dipinto nulla del modello, mi sarei trovato con una orribile chiglia in compensato a vista.
Unica soluzione, avendo ormai avviato le opere di fasciame, rivestire il tutto e visto che mi ci trovo provare a simulare i veri intervalli di realizzazione della stessa.

Sono partite quindi le opere di ricerca sulla vastità di internet partendo dal primo indizio dato dalle istruzioni Corel ovvero la tipologia di Sloup proposta è la coquillier.

Di questa imbarcazione ad oggi ne sono sopravvissute abbastanza ma le più celebri (ed esattamente riconducibili a quella proposta nel kit) e di cui possiamo trovare materiale recente ed attendibile, in quanto ancora naviganti grazie a restauro, possiamo stringerle a tre: la Bergère de Domrémy, la Saint Guénolé e la Général Leclerc (prima Excalibur) che ad onor del vero sono chiamati sloop e non sloup.

Questi nomi vi potranno aiutare nel trovare tanto materiale ma per dare un aiuto a chi vorrà migliorare il modello, a fine pagina lascerò un pò di link

Tutta questa sviolinata per arrivare ad una cosa che mi ha fatto perdere tante ore di ricerca: come cavolo era fatta 'sta chiglia?!

Le foto sono tante, i modelli SIMILI altrettanti, le foto buone vengono magari invalidate dalla copertura data dai colori, alcuni disegni da modelli con troppa semplificazione ecc.

Pochi minuti fa finalmente una conferma data da un video molto ben nascosto su youtube dove, al restauro del Général Leclerc nel 2015, ben si nota il gioco di incastri dei pezzi e di cui allego screenshot, incastri riconfermati anche da foto di cantiere del restauro della Saint Guénolé.

La poppa ben poco mi ha preoccupato in quanto altro non è che un tirar dritto...del dritto

Vi allego pertanto una mia ricostruzione in AutoCAD (lavorando con sotto le immagini da me trovate) su disegno da piani Corel con quello che vorrei realizzare.

Sperando di aver fatto cosa gradita ai futuri costruttori del modello, auguro buon lavoro a tutti

Building and restoration of wooden historic vessels
https://www.youtube.com/watch?v=BhMFpPBvYDg
https://sophie-g.net/photo/bret/brest/bergere16.htm
https://sophie-g.net/photo/bret/brest/bergere17.htm
LA BERGERE DE DOMREMY
LA BERGERE DE DOMREMY A QUAI A BREST
Photos | Bergère de Domrémy
Général Leclerc - Association Lenn Vor

[Shackleton]

Scusate non mi carica bene una immagine pertanto la ripropongo separatamente

[sergio60]

Simone il progettista di sloop

[Shackleton]

Ma figurati Sergio...al massimo copiatore spudorato

[Shackleton]

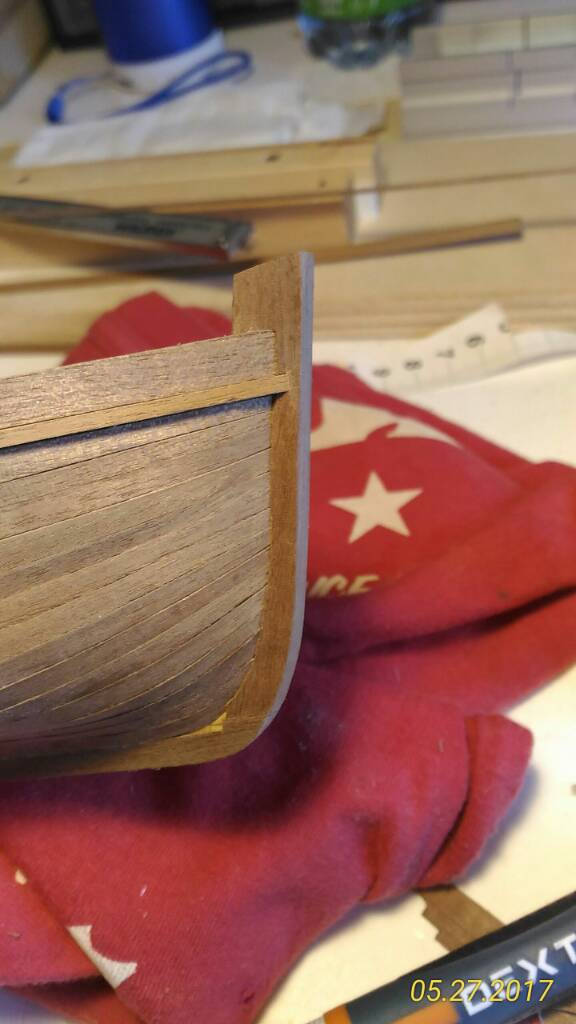

Buongiorno a tutti, i lavori sono proceduti come anticipato ovvero rivestimento della chiglia. Dopo aver spessorato adeguatamente la ruota di prua ho cominciato ricoprendo il suo profilo interrompendo in maniera netta dove effettivamente sarebbero giuntati i pezzi reali. A seguire copertura della sua larghezza ed anche qui interrompendo dove necessario. L'inglobamento è abbastanza omogeneo, tradito in alcuni punti dall'andamento delle fibre del legno ma...meglio del compensato a vista! Attualmente sto impazzendo su quei ultimi 2 pezzettini che comporrebbero la ruota di prua, tanto piccoli quanto delicati, ma non tarderanno ad arrivare. Buon lavoro a tutti 🍻

Inviato con il mio P01T_1 - Scarica l‘app del Forum di Modellismo.net

[eugi]

Originariamente inviata da Sphinx

Buongiorno a tutti, i lavori sono proceduti come anticipato ovvero rivestimento della chiglia. Dopo aver spessorato adeguatamente la ruota di prua ho cominciato ricoprendo il suo profilo interrompendo in maniera netta dove effettivamente sarebbero giuntati i pezzi reali. A seguire copertura della sua larghezza ed anche qui interrompendo dove necessario. L'inglobamento è abbastanza omogeneo, tradito in alcuni punti dall'andamento delle fibre del legno ma...meglio del compensato a vista! Attualmente sto impazzendo su quei ultimi 2 pezzettini che comporrebbero la ruota di prua, tanto piccoli quanto delicati, ma non tarderanno ad arrivare. Buon lavoro a tutti 🍻Allegato 273581Allegato 273582Allegato 273583Allegato 273584Allegato 273585Allegato 273586Allegato 273587

Inviato con il mio P01T_1 - Scarica l‘app del Forum di Modellismo.net

Ai fatto un buon rivestimento😉😉

Inviato con il mio SM-G930F - Scarica l‘app del Forum di Modellismo.net

[Shackleton]

Grazie Eugenio ☺
Dopo tante rotture ho prodotto anche gli ultimi due pezzetti. Solito rilevamento con scotch ed intaglio su listello, accomodamento sul lato da incollare con una fresa sferica, incollaggio in 2 fasi ed adattamento con lima semi tonda. Come sempre, per ora, non porto a finire la carteggiatura dello scafo.
