Hubsan x4 h501s fpv

[Thephilosopher73]

Originariamente inviata da Crix80

Posso confermare che il FW trovati sul nuovo drone .41 sono pessimi.
Provato e testato con il .38 il video diventa nero oltre i 600m, questo con antenna di serie spostata fuori, ma cambia poco e niente rispetto a stare dentro.
Quindi sono contento del risultato e sono sicuro che migliorerà con altre antenne.
Altra novità è che avevo perso il drone, mentre ero in volo non ha più risposto ai comandi e dal video lo vedevo scendere piano piano, questo a non più di 100m da me per poi buio totale.
Fotografato le coordinate sulla radio sono andato alla ricerca nel punto dove lo avevo perso di vista.
Dopo mezz'ora di ricerca e graffi di spini ho deciso di affidarmi al GPS e con la radio arrivare al punto lasciato dall'X4.
A farlo prima... eri li a 10cm di errore GPS atterrato perfettamente. Per fortuna avevo portato il telefono per la foto.
La causa è stata il cedimento della batteria (quelle blu da 30C), infatti è leggermente gonfia ed il caricatore mi rifiuta di caricarla scrivendo tensioni celle non valide.
Da carica al 100% ha volato solo 5 minuti appena.
Cosa che non ho letto da nessuna parte è che la cornacchia emetteva un bip intermittente, era molto piano, sicuramente dovuto alla mezz'ora che suonava e alla batteria andata, ma comunque suonava.
Si tratta di una novità sulla versione SS ?
Comunque mi sono accorto dell'utilità di un buzzer per il ritrovamento se dovesse finire in mezzo ad una vegetazione fitta.

No ma questa è un'odissea. Io ho avuto problemi di batteria ma non con quella celeste da 30c ma con quella originale. Dopo poche cariche (circa 4) è praticamente morta. Ed ho rischiato anche io di fare un incidente, la mia fortuna è stata che era ancora vicino.

[Thephilosopher73]

Originariamente inviata da Maurizio.78

Salve a tutti... qualke pagina fa avevo mostrato il mio disappunto sul piccolo monitor del mio fantastico hubsan h501s, ne volevo uno più grande ma senza spendere molti soldi.

Bhe forse ho trovato una soluzione.. sfruttando l'uscita video del telecomando e soprattutto spendendo veramente poco!

Ho acquistato un monitor da 7" tft lcd dai cinesi (costo 25 euro).
Creato il supporto e il cavo video... monto e collego il tutto, provo e......FUNZIONAAAAA......

Dimenticavo x l'alimentazione uso la lipo del telecomando e per il supporto ho usato vari accessori per actioncam.

allego foto...

Bella configurazione! Riesci a spiegarci come hai fatto e dove hai preso quel monitor a così poco?

[Crix80]

Originariamente inviata da Thephilosopher73

No ma questa è un'odissea. Io ho avuto problemi di batteria ma non con quella celeste da 30c ma con quella originale. Dopo poche cariche (circa 4) è praticamente morta. Ed ho rischiato anche io di fare un incidente, la mia fortuna è stata che era ancora vicino.

Confermo che è deceduta, gonfia e malleabile si piega come burro.
Me ne è rimasta una blu e quella originale, a questo punto ho poca fiducia di entrambe.
Ho visto nelle prime pagine che vendono le HRB, ci vuole sempre 30 - 40 giorni per la consegna? Su ali express stanno allo stesso prezzo ma i tempi sono quelli.

[Maurizio.78]

Appena ho un po di tempo vi prometto che spiego tt nel perticolare!
Il monitor comprato in un negozio fisico cinese.

[Thephilosopher73]

Originariamente inviata da Crix80

Confermo che è deceduta, gonfia e malleabile si piega come burro.
Me ne è rimasta una blu e quella originale, a questo punto ho poca fiducia di entrambe.
Ho visto nelle prime pagine che vendono le HRB, ci vuole sempre 30 - 40 giorni per la consegna? Su ali express stanno allo stesso prezzo ma i tempi sono quelli.

Sì, l'avevo presa l'HRB, una sola e me ne pento. Ho fatto la modifica per inserirla dato che è più lunga di quelle realmente compatibili ma ne è valsa la pena, alla fine è l'unica di cui ho fiducia, dura come le altre se non poco più. Purtroppo però ho dovuto aspettare parecchio, 40 giorni tutti. Ecco perché mi pento di averne presa una sola.

[Thephilosopher73]

Originariamente inviata da Maurizio.78

Appena ho un po di tempo vi prometto che spiego tt nel perticolare!
Il monitor comprato in un negozio fisico cinese.

Magari, grazie mille.

[gattobau]

Io vorrei sapere una cosa, oggi mi sono spinto a 85mt di altezza, il video continuava ad andare, ma per paura mia non ho osato di più.
Se dovessi perdere il segnale col drone, quello cosa fa, atterra da solo o cosa?

[Maurizio.78]

Originariamente inviata da gattobau

Io vorrei sapere una cosa, oggi mi sono spinto a 85mt di altezza, il video continuava ad andare, ma per paura mia non ho osato di più.
Se dovessi perdere il segnale col drone, quello cosa fa, atterra da solo o cosa?

Se il drone perde il segnale del telecomando torna al punto di partenza!
Ma se lo riaggancia durante il tragitto di rientro a casa si ferma e aspetta i tuoi comandi....io l`ho testato spegnendo il telecomando e funziona benissimo!
Ciao

Inviato con il mio EVA-L09 - Scarica l‘app del Forum di Modellismo.net

[GOA73]

Originariamente inviata da Crix80

Confermo che è deceduta, gonfia e malleabile si piega come burro.
Me ne è rimasta una blu e quella originale, a questo punto ho poca fiducia di entrambe.
Ho visto nelle prime pagine che vendono le HRB, ci vuole sempre 30 - 40 giorni per la consegna? Su ali express stanno allo stesso prezzo ma i tempi sono quelli.

Ciao,
se ti può interessare ne ho preso due da 2200 mah su aliexpress direttamente dal venditore HRB nel magazzino che ha in Germania : con 6 euro circa di spedizione in 5 giorni le avevo già a casa.
Ne ho ordinate il 19/10 altre due da 2600 mah sempre da lui ma dal magazzino cinese : il tracking dice che devono ancora partire

[Crix80]

Originariamente inviata da GOA73

Ciao,
se ti può interessare ne ho preso due da 2200 mah su aliexpress direttamente dal venditore HRB nel magazzino che ha in Germania : con 6 euro circa di spedizione in 5 giorni le avevo già a casa.
Ne ho ordinate il 19/10 altre due da 2600 mah sempre da lui ma dal magazzino cinese : il tracking dice che devono ancora partire

Le ho appena prese dalla china una coppia a meno di 15,00 cadauna.
Dopo 10 giorni ancora devono partire?
Andiamo bene...
Speriamo che quando arrivano le belle giornate con la primavera le consegnano! 😁😁😁😁

[Maurizio.78]

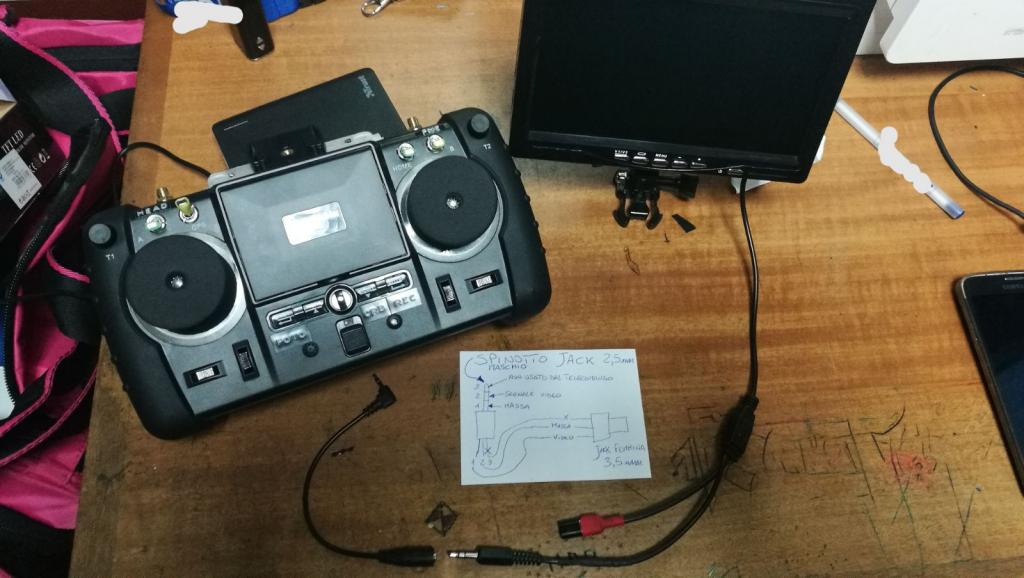

Tutto sta nel sapere come hubsan ha disposto il segnale video e la relativa massa, nell'uscita video del telecomando.
Dopo vari tentativi, con un jack stereo sono riuscito ad estrapolarlo.
Adesso vi spiego come Hubsan ha disposto massa e video.
In un jack stereo ha messo la massa nel primo anello e il segnale video nel secondo, lasciando l'anello apicale in disuso.

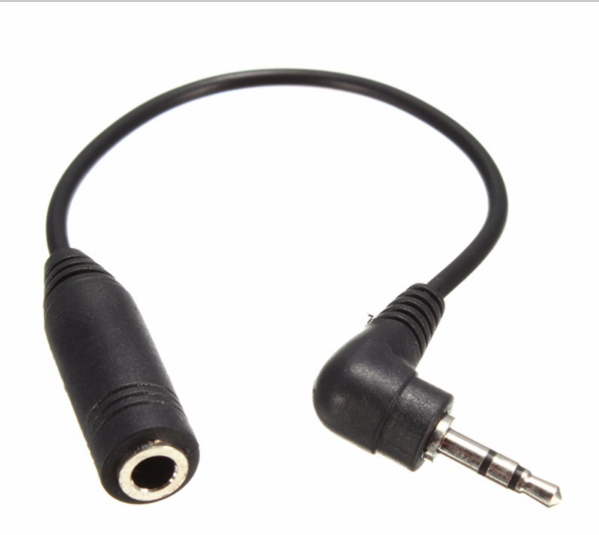

Visto che l'uscita è una femmina stereo da 2.5mm ho acquistato un cavo adattatore per portarla a 3.5mm (vedi foto).
Nel monitor ho trovato un cavo con tre entrate: alimentazione, segnale video e segnale audio, quest'ultimo subito tolto.
Nel cavo di alimentazione ho cambiato lo spinotto e adattato con quello della lipo, presente nel mio telecomando e nel cavo del segnale video ho tolto lo spinotto RCA ed ho collegato un Jack stereo maschio da 3.5mm (seguendo sempre lo schema che mi ha imposto la casa costruttrice), aiutandomi con un tester.
Spero di essere stato chiaro.
Una buona serata a tutti.

[Maurizio.78]

Thephilosopher73 spero tanto di esserti stato d`aiuto!

Inviato con il mio EVA-L09 - Scarica l‘app del Forum di Modellismo.net

[GOA73]

Originariamente inviata da Maurizio.78

Tutto sta nel sapere come hubsan ha disposto il segnale video e la relativa massa, nell'uscita video del telecomando.
Dopo vari tentativi, con un jack stereo sono riuscito ad estrapolarlo.
Adesso vi spiego come Hubsan ha disposto massa e video.
In un jack stereo ha messo la massa nel primo anello e il segnale video nel secondo, lasciando l'anello apicale in disuso.
Visto che l'uscita è una femmina stereo da 2.5mm ho acquistato un cavo adattatore per portarla a 3.5mm (vedi foto).
Nel monitor ho trovato un cavo con tre entrate: alimentazione, segnale video e segnale audio, quest'ultimo subito tolto.
Nel cavo di alimentazione ho cambiato lo spinotto e adattato con quello della lipo, presente nel mio telecomando e nel cavo del segnale video ho tolto lo spinotto RCA ed ho collegato un Jack stereo maschio da 3.5mm (seguendo sempre lo schema che mi ha imposto la casa costruttrice), aiutandomi con un tester.
Spero di essere stato chiaro.
Una buona serata a tutti.

Grande! Ottimo lavoro

[Maurizio.78]

Originariamente inviata da GOA73

Grande! Ottimo lavoro

Grz mille Goa!

Inviato con il mio EVA-L09 - Scarica l‘app del Forum di Modellismo.net

[Thephilosopher73]

Originariamente inviata da Maurizio.78

Thephilosopher73 spero tanto di esserti stato d`aiuto!

Inviato con il mio EVA-L09 - Scarica l‘app del Forum di Modellismo.net

Grazie mille per la spiegazione dettagliata, sarà utile anche a molti altri.
