Andiamo un po' avanti
Fascicolo 5

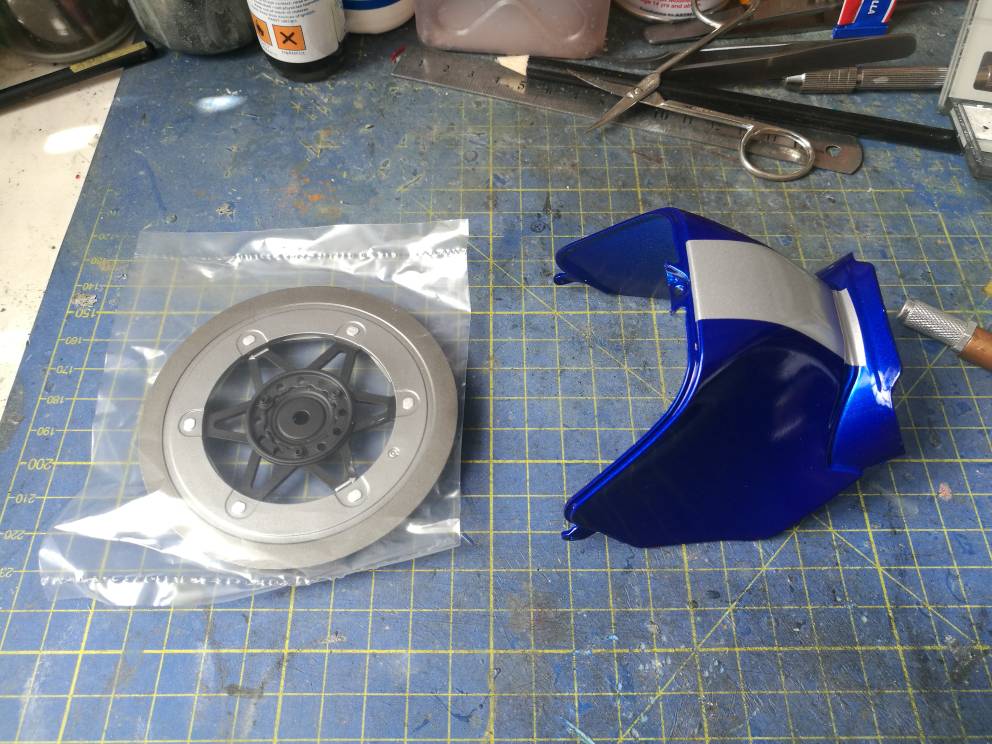

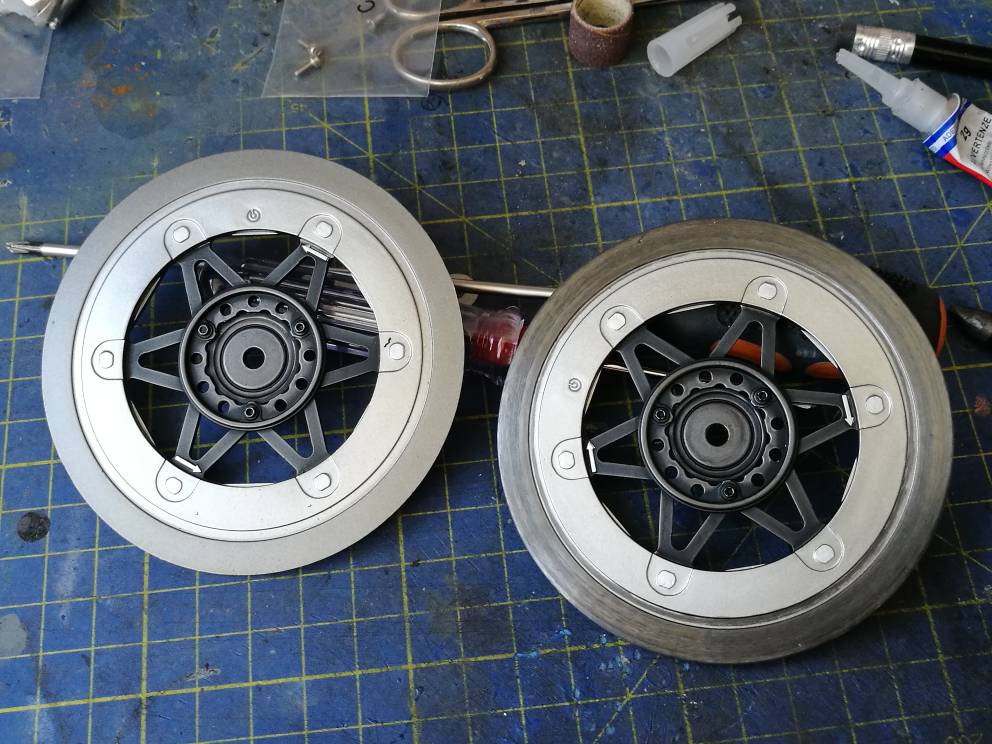

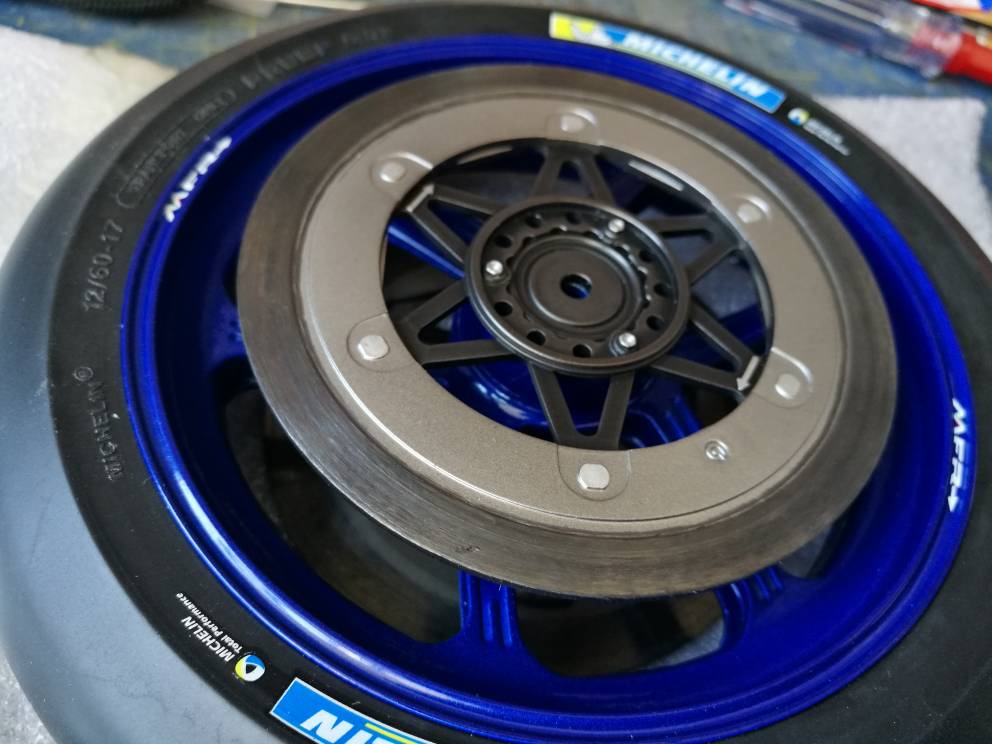

Parafango e secondo disco freno anteriore,

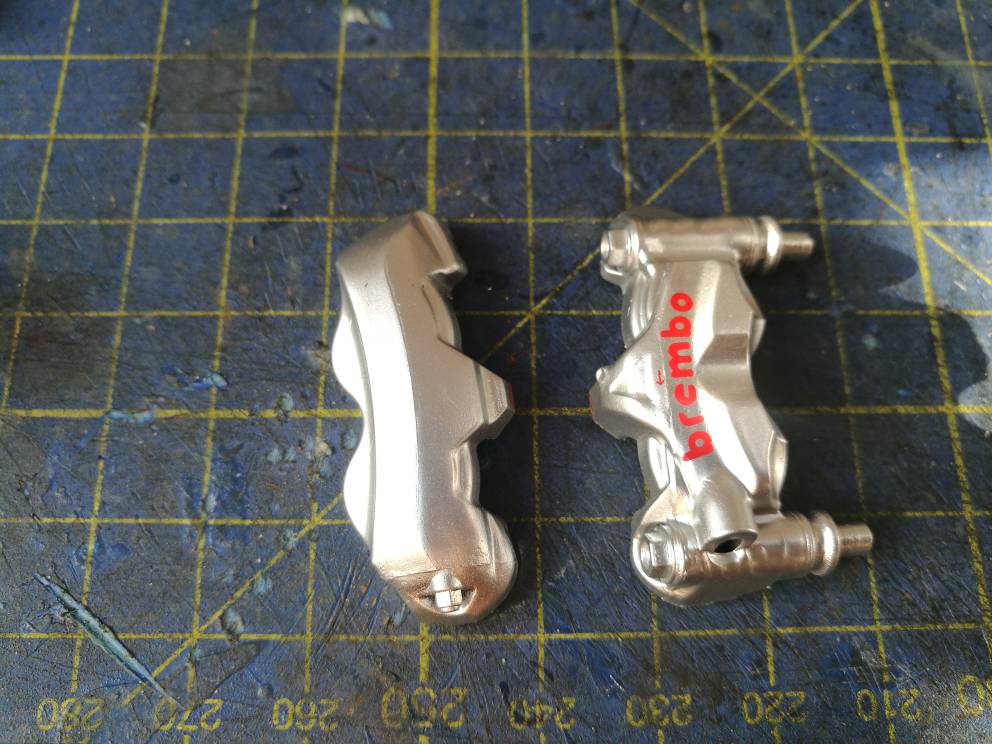

6-7-8-9 steli forcella preassemblati con funzione di ammortizzazione, dx e sx, mozzi ruota con porta pinze freno dx e sx, pinze freno dx e sx
10 cerchione anteriore
11 fermo forcella perno e dado ruota, chiave a croce
Partiamo dal montaggio dei mozzi ruota e portapinze

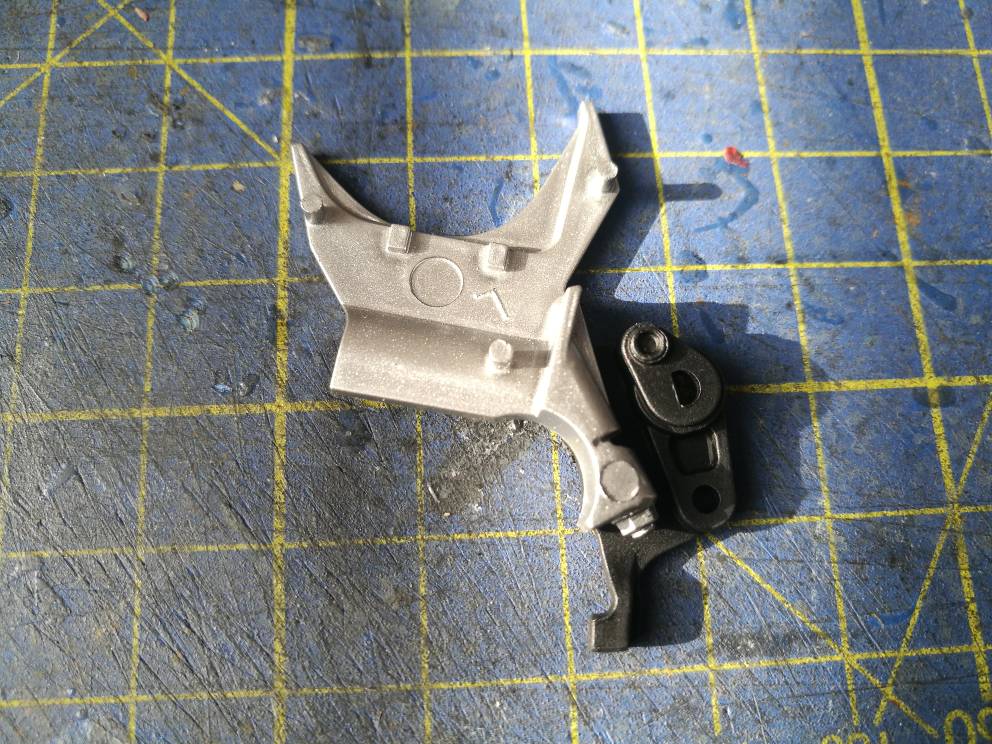

Prendiamo la piastrina nera e inseriamo la sul coperchio posteriore del mozzo utilizzando i due pin.
Gli incastri sono buoni ma un punto di colla non fa male.
Continuiamo con il serbatoio dell'olio dell'ammortizzatore a stelo, e lo inseriamo nel suo foro,
Mettiamo il mozzo in questa posizione
Nelle due fessure rettangolari vanno messi i due dadi* si spurgo e regolazione dell'ammortizzatore,
In fine chiudiamo il coperchio sul retro.

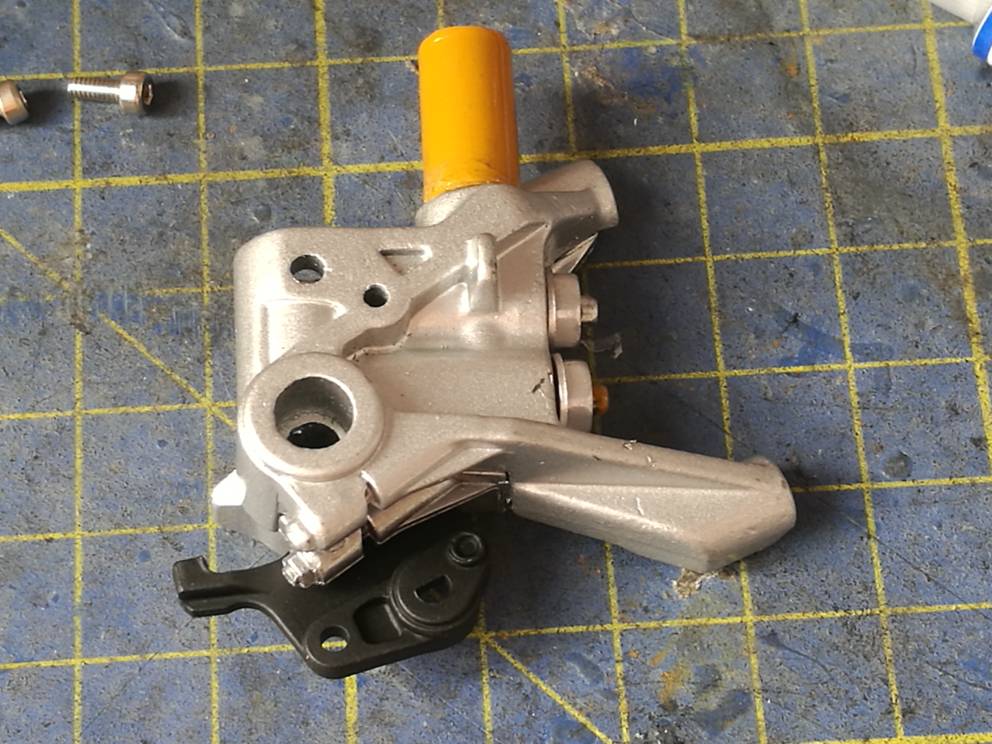

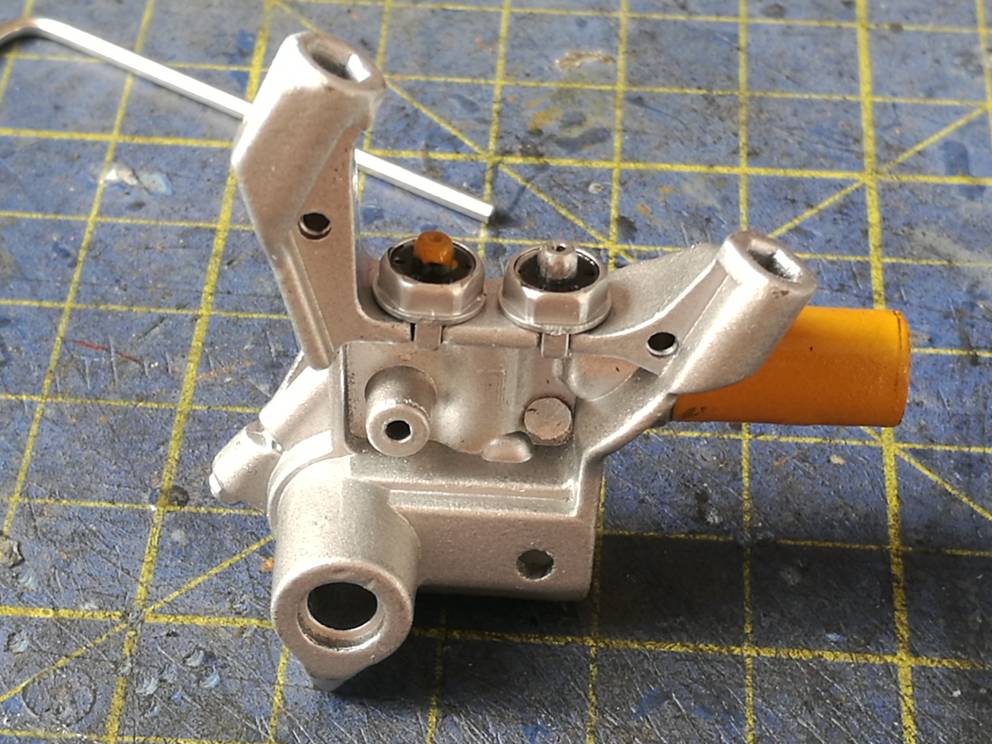

E otteniamo questo
Stesso procedimento per l'altro mozzo.
Avendo i due mozzi assemblati si può procedere al montaggio degli steli . Ad ognuno il suo
Inseriamo lo stelo dentro il suo mozzo
E blocchiamo lo con una delle* viti in dotazione
Montiamo anche il supporto del parafango corrispondente.
Ripetiamo la stessa procedura per l'altro stelo
Una volta pronti i due steli li uniamo con l'ausilio del fermo forcella.
In questo caso gli steli hanno una posizione obbligata. Una vita inserito nel foro del fermo, lo stelo, deve incastrare nella fessura rettangolare come in foto

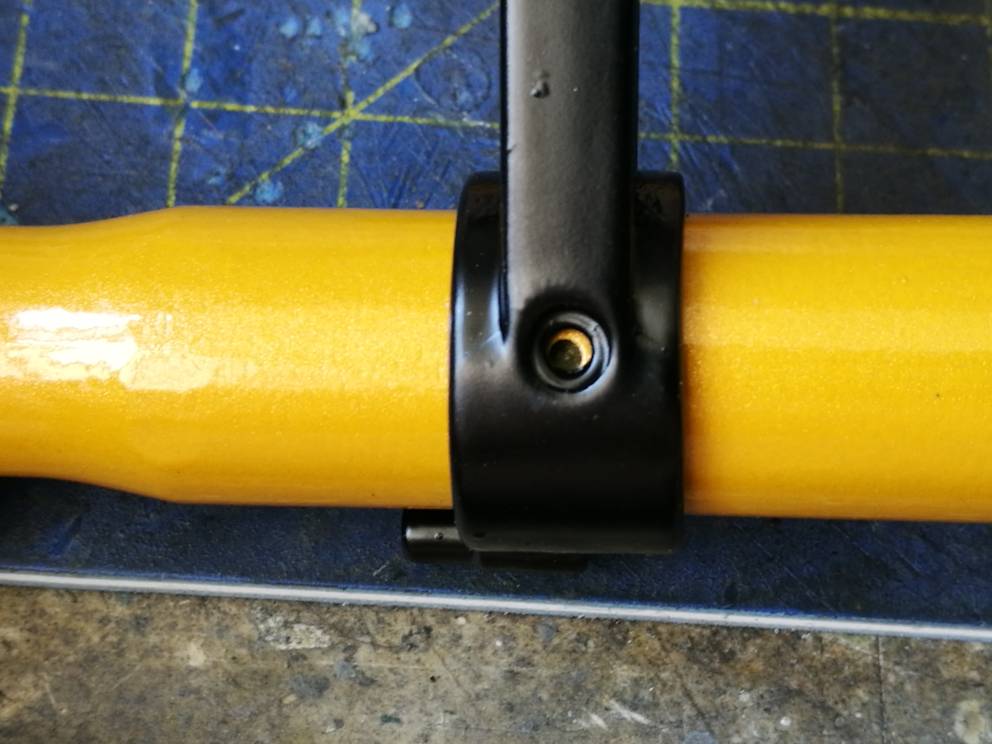

Girando dall'altra parte notiamo che il buco del fermo combacia con quello dello stelo,
Quindi andiamo ad avvitare la vite nera in dotazione per bloccarlo
Stesso procedimento per l'altro stelo

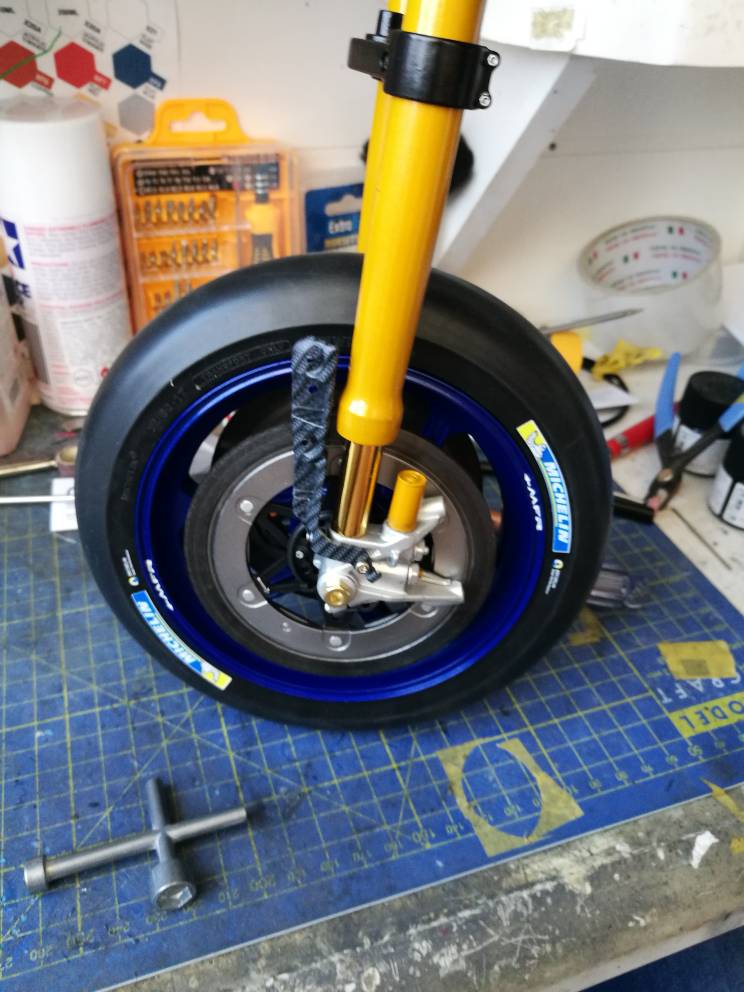

E otteniamo questo
Foto.
Stay Tuned
