Fiat mefistofele

[il matte]

A scanso di equivoci, quella in foto quale è?

[massimo67_]

È quella buona! Ciao matte

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

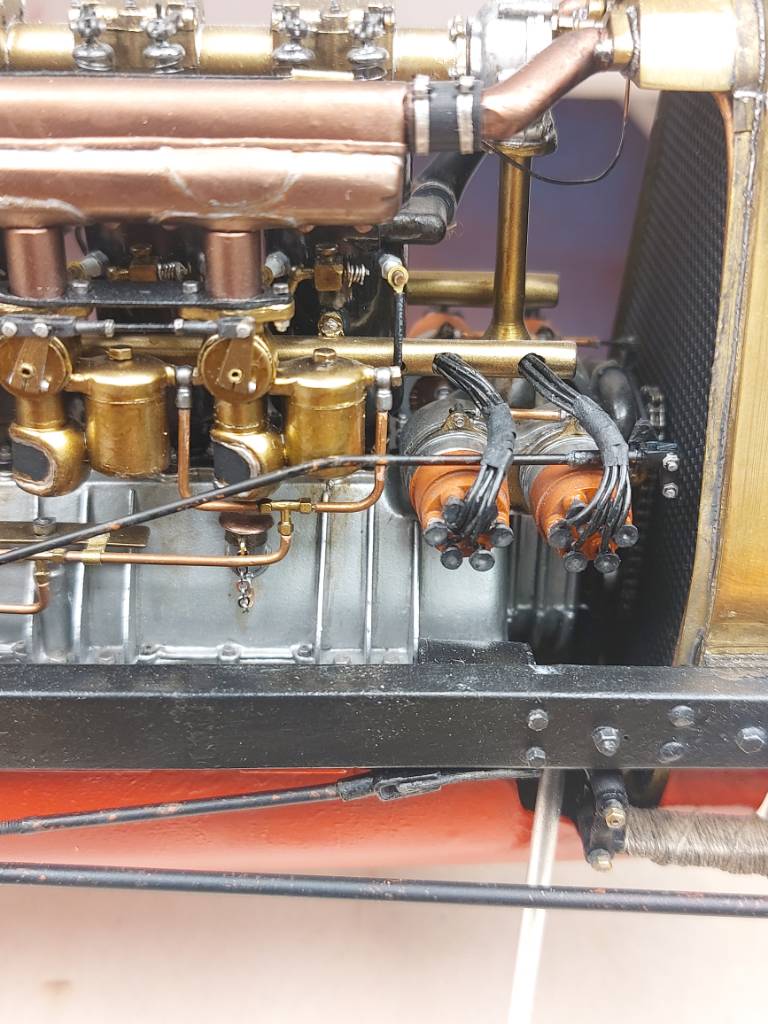

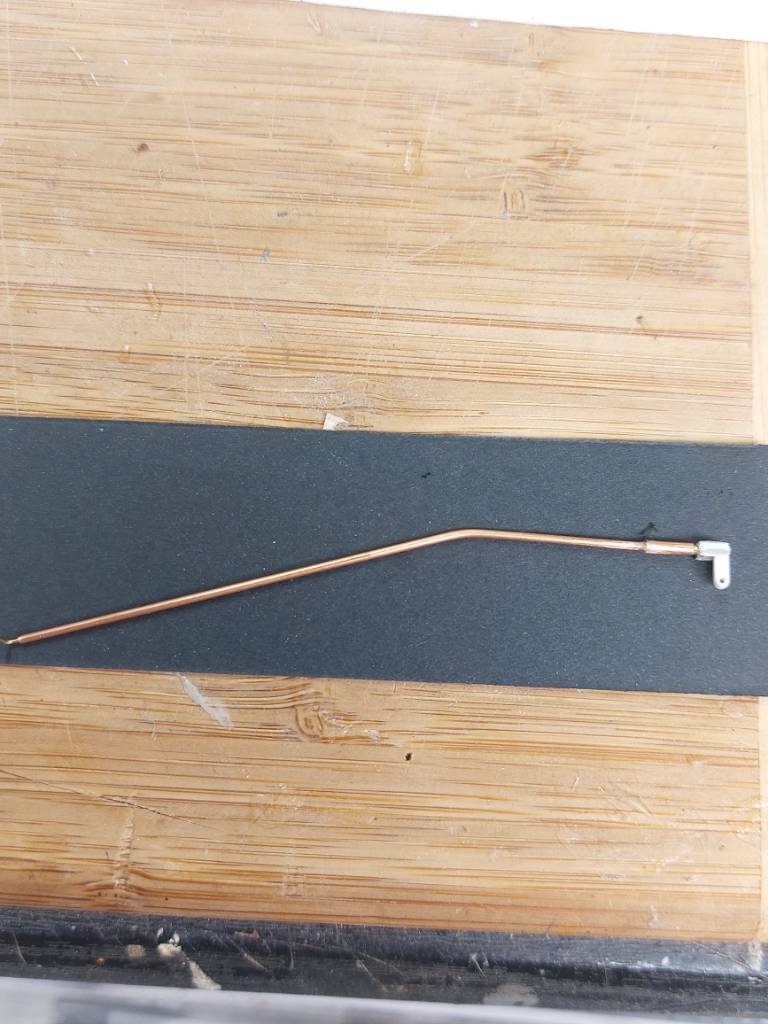

Ciao, ho iniziato con il lavoro di falegnameria e fatto e montato il tirante che dalla biella sulla scatola dello sterzo va al leveraggio degli spinterogeni.
Va montata prima del legno perché poi non ci si arriva più.
Con il legno ci vorrà parecchio tempo e tante mani di trasparente e frattempo si può andare avanti con altre lavorazioni

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Ciao, in questi giorni sto lavorando alla paratia in legno, indispensabile per terminare il vano motore e poi proseguire verso la strumentazione.
Il lavoro è un po lungo per via dei tempi di asciugatura tra le mani di trasparente.

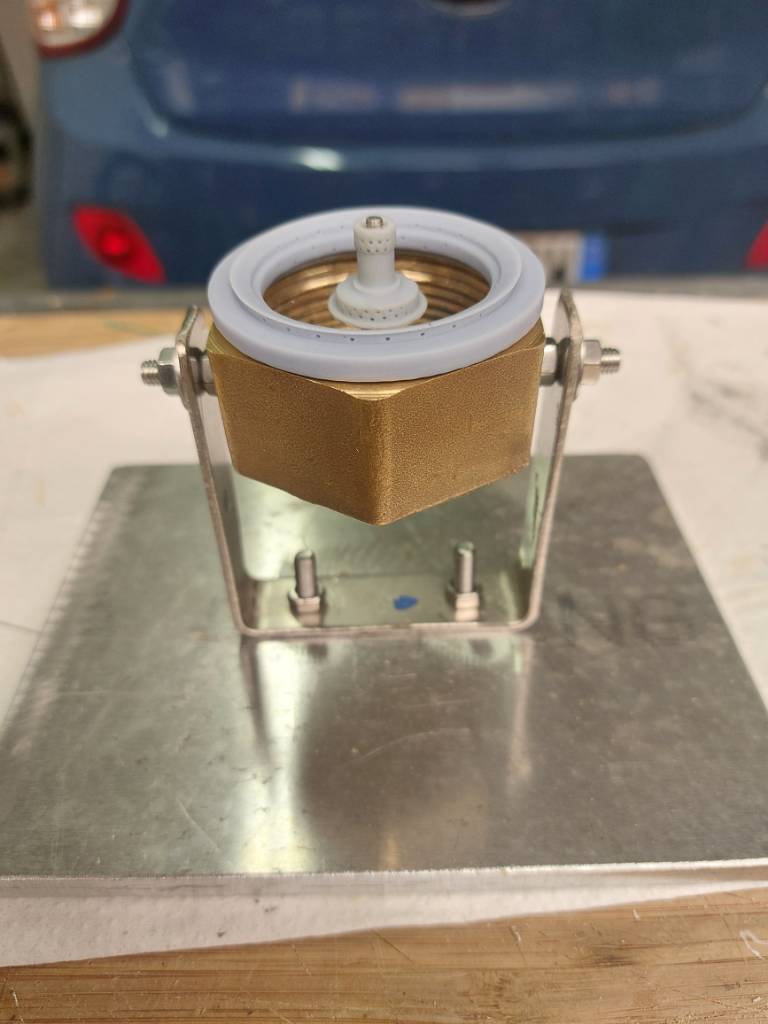

Oggi ho anche dedicato qualche ora di officina per costruirmi il supporto per l'assemblaggio delle ruote.
Ps. Ci tengo a precisare che cerchi e mozzi compreso tutto lo studio dei raggi, sono opera di Davide Riccardi che saluto aspettando il suo ritorno sul forum.
Saluti


Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[il matte]

Molto bella la paratia, ed interessante la dima autocostruita per i cerchi

[massimo67_]

La dima è abbastanza funzionale, subito volevo farla come quella di Davide ma la preferivo che si potesse inclinare e ho deciso per questa soluzione

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

Ciao Massimo, ottimi i tuoi progressi. Forse la mia dima non l’hai osservata bene perché ha una rotazione di 360 gradi !! Inoltre l’ho progettata per montare la prima fila, posteriore senza spostare cerchio e mozzo.
Tu come fai a infilare i raggi della fila posteriore se é in appoggio sul dado esagonale? Conoscendoti sicuramente avrai una soluzione che al momento non vedo.


Inviato dal mio iPhone utilizzando Tapatalk

[massimo67_]

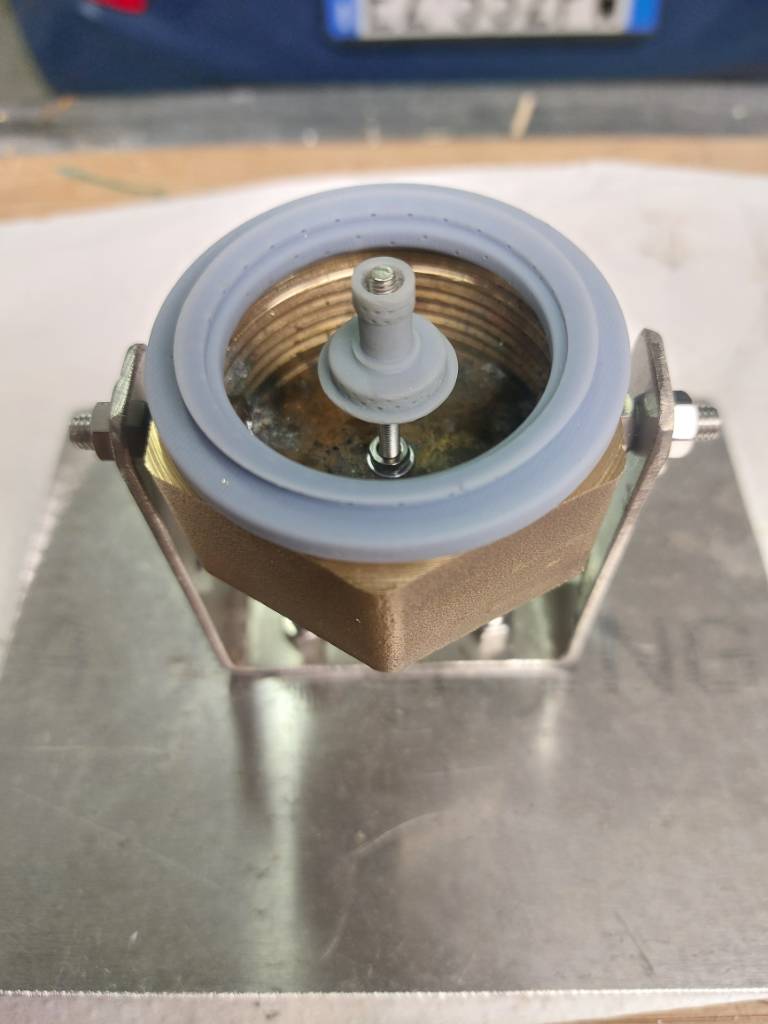

Ciao Davide, giusta precisazione, ho già fatto una prova. Ho montato la parte esterna, ho tolto il cerchio e l'ho rimesso al contrario.
Sul supporto del mozzo c'è un dado che fa da registro per l'altezza. Funziona abbastanza bene.
Appena riesco a finire un cerchio lo posto,
Per ora sto ancora preparando tutto.
Ciao

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

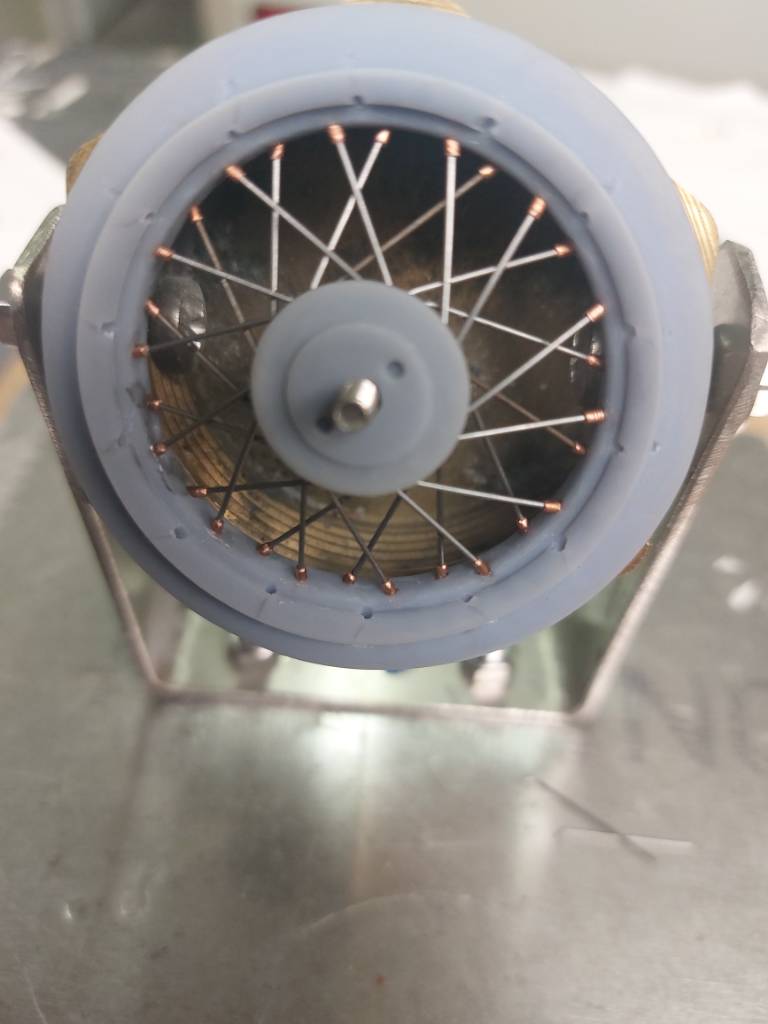

Ciao ragazzi, dopo parecchi studi ho deciso come procedere al montaggio dei cerchi sempre con un occhio al lavoro di Davide. Per fare il modo di vedere i tiranti sul cerchio più realistici possibile, ho fatto i fori sul cerchio con l'inclinazione della direzione del raggio in modo da farci entrare dentro direttamente il tubetto che simula il tirante.
Non è proprio una cosa semplice ma alla fine è fattibile ed il risultato non è male.
Per ora posto qualche foto del promo cerchio, saluti buon lavoro

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[il matte]

Beh, mica male...

[massimo67_]

Ciao ragazzi, il lavoro promette bene, ora sto valutando se iniziare a dare una prima mano di nero sul canale interno del cerchio per due motivi.
Primo per mettere in evidenza eventuali imperfezioni e poi correggerle prima di montare I raggi esterni.
Secondo per non accumulare troppo colore sui raggi esterni quando vorrò finire il colore sull'intero del cerchio.
Magari è un discorso un po contorto ma sicuramente mi avrete capito.
Saluti

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[Alucard]

Bellissima realizzazione del cerchio e soluzione davvero ingegnosa

Inviato con il mio Pixel 7 Pro - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Ciao, prima parte del lavoro finita, ho dato una mano di nero opaco abbastanza denso a pennello cercando di farlo andare bene dentro alla fessura tra fori e tubetti e poi stenderlo sul resto del cerchio. ora posso mettere le due corone di raggi esterne.
Di seguito farò i ritocchi necessari e finirò di verniciare con x18

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Ciao a tutti, oggi ho iniziato a mettere I raggi ai cerchi posteriori.
....sono ancora più complicati di quelli davanti!

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

Complimenti Massimo mi sembra che stai procedendo alla grande.
Spero ti sia stato utile la fotocopia con lo schema .
