Abarth 595 Evoluzione

[IvanT68]

Piccolo aggiornamento
La mia intenzione è di sostituire il classico turbo del 2.0l Delta con un sistema detto Sequential Variable Geometry Twin Turbo.
Cioè: due turbine a geometria variabile, di differenti dimensioni e collegate in serie. Una funziona sino a 1800 rpm e l'altra da 3000 rpm. Insieme, in modo temporaneo e parziale, lavorano tra i 1800 ed i 3000.
L'assieme da cui ho preso spunto è questo


Ho cominciato con il turbocompressore piccolo: Garrett 1544, le cui dimensioni di trovano in rete.
Successivamente disegnerò un Garrett 2860RS, grande e capace di oltre 300 cv.

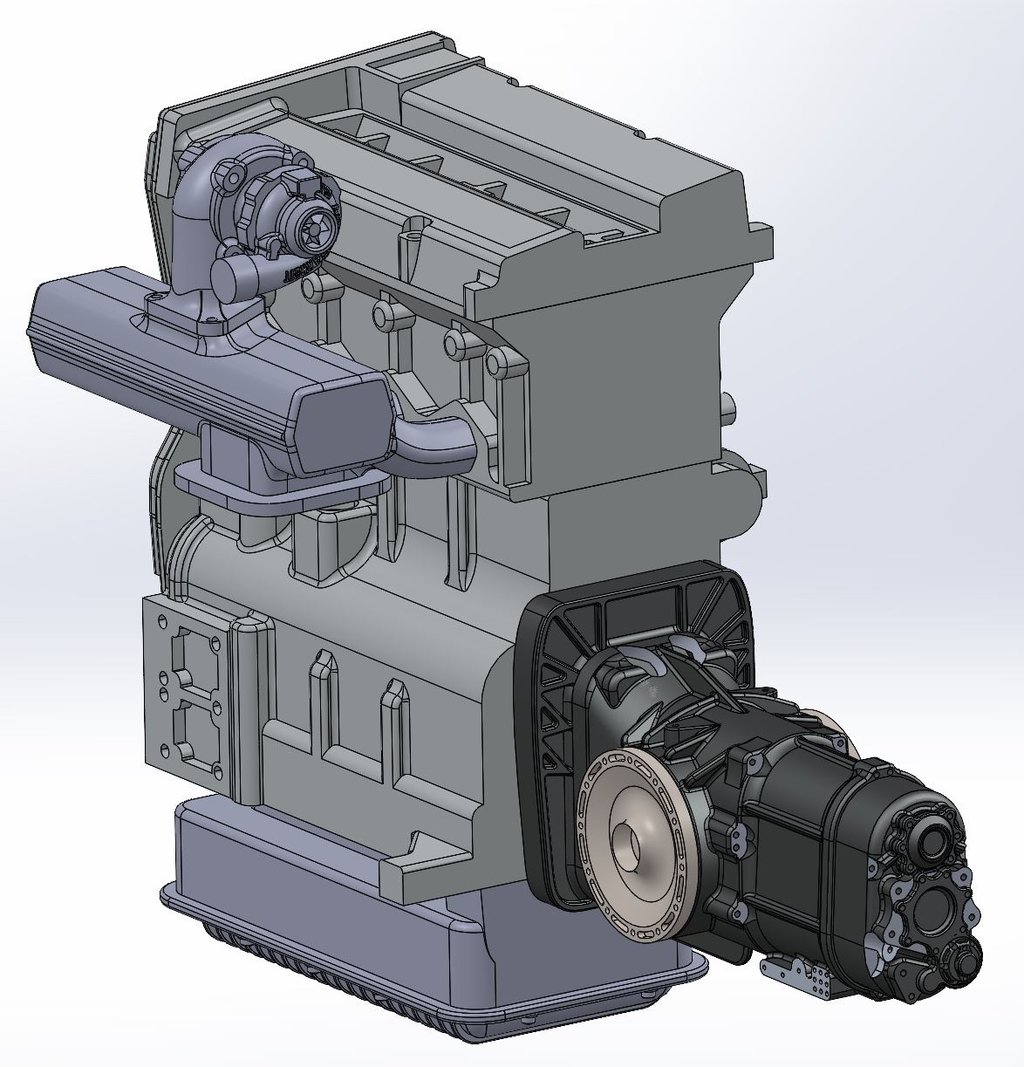

Ed un parziale assiemaggio ha l'aspetto seguente.



A presto


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[pablies]

Sempre tanta roba i tuoi render Ivan


Inviato dal mio iPhone utilizzando Forum

[IvanT68]

Cabinet pronto. Da aggiungere sopra a tutto un cestello forato in cui alloggiare l'unità termica ed il termostato. Presto si stampa di nuovo!!



Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[francescob5]

Ciao Ivan. Tutto molto bello. Se posso permettermi il cambio lo trovo sottodimensionato rispetto al motore. In più ti manca "la campana"del cambio. In pratica è la flangia che permette l'accoppiamento tra motore e cambio


Inviato con il mio CPH2173 - Scarica l‘app del Forum di Modellismo.net

[IvanT68]

Originariamente inviata da francescob5

Ciao Ivan. Tutto molto bello. Se posso permettermi il cambio lo trovo sottodimensionato rispetto al motore. In più ti manca "la campana"del cambio. In pratica è la flangia che permette l'accoppiamento tra motore e cambio


Inviato con il mio CPH2173 - Scarica l‘app del Forum di Modellismo.net

Ciao Francesco,
grazie per il commento, innanzitutto.
La campana non è della solita forma "a campana".
È quella flangia con irrigidimenti che si vede a contatto col motore (nell'immagine è la parte in grigio chiaro)




Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[IvanT68]

Il cambio è un ultra compatto sequenziale. I bulloni che si vedono sulle flange laterali sono M6. Tutto il resto è in scala reale.


Sent from my iPhone using Forum

[francescob5]

La parte in chiaro è una flangia di adattamento alla campana del cambio. Infatti la sua forma cambia in base alla macchina. Considera che tutti i motori hanno bisogno di un volano e una frizione che nel tuo disegno non c'è. Non mettendo il volano non hai possibilità di montare il motorino di avviamento

Inviato con il mio CPH2173 - Scarica l‘app del Forum di Modellismo.net

[IvanT68]

Originariamente inviata da francescob5

La parte in chiaro è una flangia di adattamento alla campana del cambio. Infatti la sua forma cambia in base alla macchina. Considera che tutti i motori hanno bisogno di un volano e una frizione che nel tuo disegno non c'è. Non mettendo il volano non hai possibilità di montare il motorino di avviamento

Inviato con il mio CPH2173 - Scarica l‘app del Forum di Modellismo.net

Azz... sono proprio ignorante.
E quindi dovrei usare la campana della Delta??
Se hai voglia ci possiamo sentire, piuttosto che scrivere poemi qui di seguito.


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[IvanT68]

Questa è l'accoppiata motore+cambio di GPModelling. Mi sapresti indicare dove si ferma la campana? Grazie.



Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[francescob5]

Te la faccio breve non puoi usare la campana delta perché predisposta per l'uscita dei semiassi anteriori. La devi disegnare in maniera ibrida la prima parte uguale a quella delta la parte finale devi immaginare di farla come una campana di un trazione posteriore. Io non prenderei in considerazione i motori di GP sono molto diversi dalla realtà. Ovviamente parere mio

Inviato con il mio CPH2173 - Scarica l‘app del Forum di Modellismo.net

[IvanT68]

Originariamente inviata da francescob5

Te la faccio breve non puoi usare la campana delta perché predisposta per l'uscita dei semiassi anteriori. La devi disegnare in maniera ibrida la prima parte uguale a quella delta la parte finale devi immaginare di farla come una campana di un trazione posteriore. Io non prenderei in considerazione i motori di GP sono molto diversi dalla realtà. Ovviamente parere mio

Inviato con il mio CPH2173 - Scarica l‘app del Forum di Modellismo.net

Ok, grazie. Cercherò di immaginare qualcosa di coerente con la realtà.


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[francescob5]

Qui vedi la campana delta separata dal cambio

Inviato con il mio CPH2173 - Scarica l‘app del Forum di Modellismo.net

[IvanT68]

Avevo visto quest'immagine ma non sapevo che la campana fosse solo quella in alto a sinistra. Grazie mille. Ho scritto a Bacci, per vedere se mi danno le dimensioni reali del cambio (lunghezza e/o larghezza). Se non lo fanno, prenderò spunto da questo.


Sent from my iPhone using Forum

[IvanT68]

Bene... anzi male!
Ringrazio Francescob5 per avermi evitato un grossolano errore di trasmissione.
Dovendo aggiungere alla campana originale un adattatore ed il cambio Bacci, non c'è posto nel cofano motore, in longitudine. Perciò... un bel passo indietro e vado avanti con il gruppo motore+cambio trasversale Lancia.

A presto


Sent from my iPhone using Forum

[prozac1]

Scusa ma non ho capito se intendi progettare un kit e poi venderlo,o se sarà un esercizio di stampa 3d. Senza offesa e chi mi" conosce " sa che sono un scassa maroni.ma per adesso non vedo nulla di concreto, anzi fai degli errori madornali.
Faccio qui faccio li ma poi....
Senza contare che dovrai disegnare un telaio completo.
Prendi spunto da Elvio o altri della vecchia scuola che con lime e cazzilli vari tiravano dei modelli da paura....
In buona fede.
