AUTO: Italeri Fiat Mefistofele scala 1:12

[Threepwood]

Veramente belli, complimenti!
Ora guardo quelli originali montati sul mio Mefistofele con occhi diversi ahahah
GRAZIE TANTE EH!

Inviato con il mio AC2003 - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

Grazie a tutti
Le Vs considerazioni, mi gratificano del lavoro svolto fin d’ora.
Ma più avanti avrò sicuramente bisogno di Voi


Inviato dal mio iPhone utilizzando Forum

[Riccardi Davide]

Vorrei aggiungere: se qualcuno fosse interessato a rifare i cerchi, non fatevi scrupoli vi do parte del materiale ( cerchi, mozzi, dadi e valvole).
I raggi li potete fare voi.
Per il montaggio, vi darei tutto il supporto che vorrete, foto ecc.
I cerchi sono intercambiabili con quelli della scatola.
Ditemi voi.



Inviato dal mio iPhone utilizzando Forum

[Riccardi Davide]

Ecco finito ora, pronti da verniciare
Ma tra un cerchio e l’altro mi è venuta una scimmia !!!
È già in cantiere, appena mi arrivano i pezzi vi aggiorno.
È una sorpresa!!!!
Vedrete…………..


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Matteo87#]

Lavoro fantastico.... complimenti

Inviato con il mio CPH2021 - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

Dopo essere stato al Centro Storico Fiat per fotografarea Mefistofele, nonostante fosse chiuso per il covid, questa mattina vado al Museo Alfa Romeo di Arese per fotografare la 8C 2300 Monza di Nuvolari.
Ho viso dalle foto che i cerchi sono diversi dalla Mefistofele quindi vorrei portarmi avanti con il prossimo progetto.
Anche perché prima dovrò fare i disegni.
Poi ho fatto riprodurre un’altra copia dei cerchi della Mefistofele perché ho visto che sono identici alla Fiat 806 Grand Prix ed avendo le attrezzature per il montaggio in giro assemblerò anche questi visto che ora mai ho preso la mano


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Matteo87#]

Bene a sapersi

Inviato con il mio CPH2021 - Scarica l‘app del Forum di Modellismo.net

[Matteo87#]

Levami una curiosità ma esposta da qualche parte la Fiat 806 Gran Prix?perché da quello che ho letto in rete nn esiste più nulla di quel auto solo immagini del epoca e i progetti..e anche il kit italieri presenta alcune pecche..risolvibili..

Inviato con il mio CPH2021 - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

La Fiat 806 Grand Prix come dice la storia : …L'ordine di distruzione del prototipo e del materiale a corredo giunse direttamente dal senatore Agnelli. La Fiat 806 e i motori di scorta furono smembrati per recuperare le parti riutilizzabili e il resto finì sotto la pressa, destinato alla fonderia. A documentare la progenitrice delle moderne monoposto da Formula 1, rimangono solo poche fotografie.
Quindi chi ha voluto riprodurla ( esempio Italeri) si è basata su foto e qualche disegno.
Già con i modelli di auto esistenti nei musei le ditte riproduttrici non sono precise, vedi Mefistofele i cerchi, con la F 806 Grand Prix hanno fatto un po’ quello che volevano.
Per fortuna in un forum inglese hanno risolto parecchi dubbi.
Hanno scoperto che i disegni sono sotto un altro numero di progetto, forse x nascondere l’originale in modo tale che non si perdesse definitivamente la documentazione della F 806 Grand Prix.
In questo forum hanno fatto le dovute modifiche di carrozzeria.
Be non vorrei prolungarmi ma anche questa auto ha una bella storia.
Io penso che la eseguirò com’è nella scatola con alcune modifiche, cerchi, pianale interni .



Inviato dal mio iPhone utilizzando Forum

[Matteo87#]

Per questo ti ho chiesto essendo che la linea di quel auto e magnifica era interessante anche la storia che aveva dietro..ed io la avevo letta tempo fa.

Inviato con il mio CPH2021 - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

In attesa di verniciare i cerchi, sto lavorando sul telaio per completarlo in tutti i suoi piccoli dettagli che mancano.
Esempio; chiodature, chiusura dei longheroni.
Al Centro storico Fiat di Torino quando sono andato ho rilevato tanti dettagli mancanti che nella scatola Italeri non c’erano.
Uno tra questi è la barra posizionata dietro il sedile.
Tanti modellisti l’hanno interpretata in legno ma a tutti gli effetti è un irrigidimento del telaio in prossimità degli attacchi delle sospensioni.
Quindi chi vorrà dovrà usare un tubo di diametro 2 mm e due dadi da 3,2 mm.
Fate attenzione alla foratura.
Io in un primo momento l’avevo sbagliata 🤬🤬
Poi dall’errore ho capito che doveva essere posizionata, come asse, tra i due fori di fissaggio molle e come altezza (vedi foto)
Queste le foto:





Poi ho eseguito un pre montaggio dei cofani



PS Avevi ragione MRAL 57, ho trovato difficoltà nel montare la scocca per via del piombo che ho messo in tutta la lunghezza dei longheroni.
Ma con una grattatina di qua e di la ho sistemato.
Ciao alla prossima

[Riccardi Davide]

Altro lavoro da fare












Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

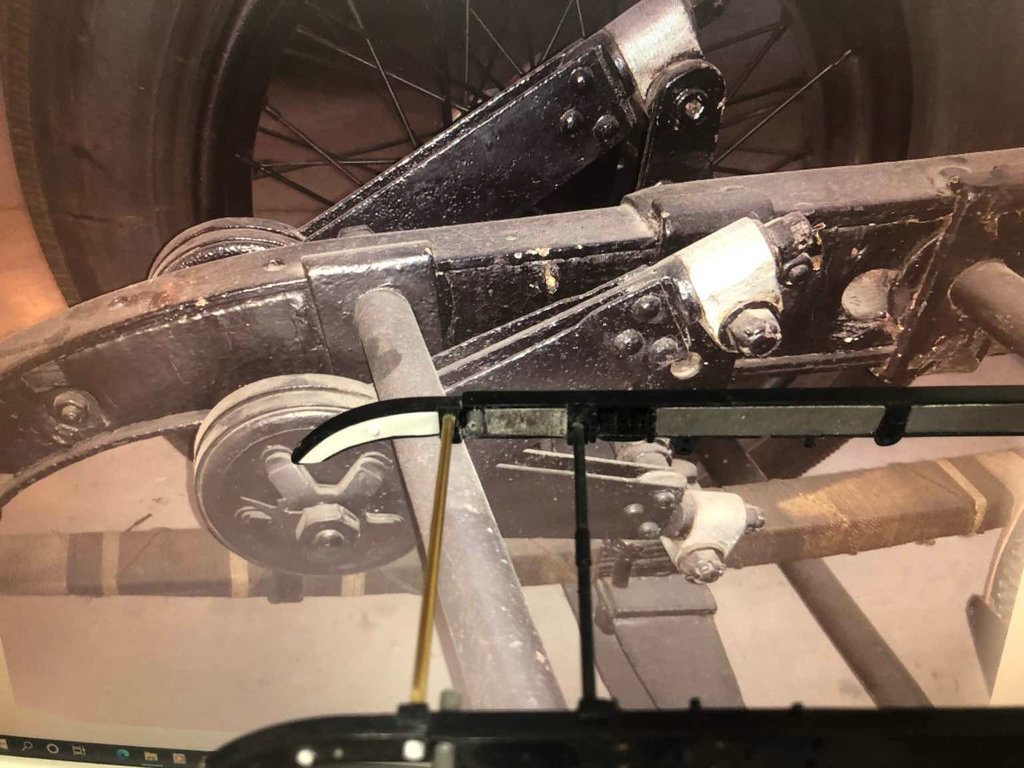

Oggi mentre stavo diminuendo lo spessore dei balestrini mi è venuto un dubbio sulla posizione degli attacchi di quest’ultimi, più precisamente quelli anteriori.
Preciso che avevo già fatto la modifica di portarli in basso , come suggerito dà MRAL57 ma poi rivedendo le foto che avevo fatto al Centro storico Fiat ho constatato che erano in alto ancora di più di quelle proposte da Italeri.
Quindi ho rifatto la modifica portando gli attacchi in alto.
Ma come dicevo prima, mentre stavo limando ho buttato l’occhio sul telaio che avevo modificato e ho notato che in effetti posizionati in alto avevano la barra anteriore non permetteva al balestrino di essere montato!!
Quindi vai a rivedere le foto fatte .
Esaminando meglio ho scoperto che la posizione degli attacchi eseguiti da Italeri era completamente “SBAGLIATA”!!!
Guardate le foto e noterete la posizione che si trova molto più centrale ed in alto rispetto alla scatola 🤬
Farò la modifica
Cosa ne pensi MRAL57?














Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[mral57]

Originariamente inviata da Riccardi Davide

Oggi mentre stavo diminuendo lo spessore dei balestrini mi è venuto un dubbio sulla posizione degli attacchi di quest’ultimi, più precisamente quelli anteriori.
Preciso che avevo già fatto la modifica di portarli in basso , come suggerito dà MRAL57 ma poi rivedendo le foto che avevo fatto al Centro storico Fiat ho constatato che erano in alto ancora di più di quelle proposte da Italeri.
Quindi ho rifatto la modifica portando gli attacchi in alto.
Ma come dicevo prima, mentre stavo limando ho buttato l’occhio sul telaio che avevo modificato e ho notato che in effetti posizionati in alto avevano la barra anteriore non permetteva al balestrino di essere montato!!
Quindi vai a rivedere le foto fatte .
Esaminando meglio ho scoperto che la posizione degli attacchi eseguiti da Italeri era completamente “SBAGLIATA”!!!
Guardate le foto e noterete la posizione che si trova molto più centrale ed in alto rispetto alla scatola 🤬
Farò la modifica
Cosa ne pensi MRAL57?

Allegato 403199

Allegato 403200

Allegato 403201

Allegato 403202

Allegato 403203




Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

Penso che il centro della balestra (dove si aggancia l’antishock ) dovrebbe essere un po’ più indietro, ma questo è difficile da realizzare a meno che tu non rifaccia la balestra più lunga. Mentre quello che dovresti fare è portare il più in alto possibile la barra che impedisce agli antishock di alzarsi (come d’altro canto è nella realtà) e possibilmente anche un po’ più avanti. In questa maniera si dovrebbero alzare un po’ di più.
Io non avevo queste foto così dettagliate, se le avessi avute credo che avrei seguito questo procedimento.

Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Riccardi Davide]

Grazie per avermi risposto
È vero quello che dici
Ma appena monterò le molle, prima li aveva chiamati balestrini, farò un presunto assemblaggio posizionandoli come realmente sono, deciderò il da farsi tenendo conto della tua preziosa alternativa


Inviato dal mio iPhone utilizzando Forum
