Vecchio 23-03-22, 01:08 PM   #91
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

Allegato 403628

AUTO: Italeri Fiat Mefistofele scala 1:12-img_1457.jpg

Materiale arrivato


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 22-09-22, 12:54 PM   #92
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

Buongiorno a tutti
Scusate la mia assenza ma come ho sempre scritto la mia presenza nel forum è data da vari motivi personali.
Ma intanto sto procedendo la costruzione a passo di lumaca della macchina.
Poco male, perché voglio essere il più possibile dettagliato.
Vorrei chiedere una vostra opinione.
Le catene di trasmissione come potete vedere le ho rifatte in lega.
Ho già in mente di brunirle con un acido, ma poi non si capirebbe la diversità tra la catena in plastica ( l’originale della scatola) e la mia !
La mia domanda è, se lasciassi come in foto senza brunitura?
Capisco che non è come l’originale ma si apprezzerebbe la costruzione.
Grazie fin d’ora
Ps di seguito le foto


Inviato dal mio iPhone utilizzando Forum
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 22-09-22, 12:58 PM   #93
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

AUTO: Italeri Fiat Mefistofele scala 1:12-img_3311.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3319.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3321.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3361.jpgAllegato 1AUTO: Italeri Fiat Mefistofele scala 1:12-img_3366.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-2c4b47bd-7ffc-46c4-91f0-f19b312c562a.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3388.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3390.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3389.jpg




Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 22-09-22, 02:48 PM   #94
Utente Senior

Registrato dal: Jul 2016
Messaggi: 3,923
mral57 è un newbie...
predefinito AUTO: Italeri Fiat Mefistofele scala 1:12

Secondo me va assolutamente brunita anche perché, non voglio assolutamente sminuire il tuo lavoro ma non capisco in cosa consista l’auto costruzione. Se ho ben compreso hai montato anziché un kit di catena in plastica, un kit di catena in metallo che tra parentesi è anche molto più semplice( io ho montato entrambi i tipi) per questioni se non altro di resistenza e poi perché non devi andare a scaldare con il saldatore i piolini col rischio di fondere tutto o di rompere le maglie. Ma in ogni caso anche se l’avessi creata tu maglia per maglia secondo me andrebbe sempre dipinta o brunita. Piuttosto non capisco perché le maglie interne sono in ottone e quelle esterne sembrano cromate o in alluminio ed anche di spessore maggiore.


Inviato dal mio iPhone utilizzando Forum
mral57 non è in linea   Rispondi quotando
Vecchio 22-09-22, 04:07 PM   #95
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

Grazie per il tuo prezioso consiglio, che mi toglie ogni dubbio.
Tengo a precisare che il kit non esisteva quindi ho fatto i disegni e ho fatto fare le fotoincisioni e le fusioni per i perni.
Le maglie sono tutte in ottone come i perni .
La mia intenzione era di martellare l’estremità dei perni ma l’ottone è crudo, pertanto ho dovuto saldare con stagno, ecco perché vedi le maglie esterne differenti un po’ più grosse. Le posso ancora levigare un po’ ma non troppo.
Ora devo sperimentare la reazione dell’acido ( per brunire) sullo stagno.
Speriamo non succeda nulla 🤞
Ps complimenti per il tuo nuovo kit


Inviato dal mio iPhone utilizzando Forum
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 22-09-22, 04:47 PM   #96
Utente Senior

Registrato dal: Jul 2016
Messaggi: 3,923
mral57 è un newbie...
predefinito AUTO: Italeri Fiat Mefistofele scala 1:12

Quote:
Originariamente inviata da Riccardi Davide Visualizza il messaggio
Grazie per il tuo prezioso consiglio, che mi toglie ogni dubbio.
Tengo a precisare che il kit non esisteva quindi ho fatto i disegni e ho fatto fare le fotoincisioni e le fusioni per i perni.
Le maglie sono tutte in ottone come i perni .
La mia intenzione era di martellare l’estremità dei perni ma l’ottone è crudo, pertanto ho dovuto saldare con stagno, ecco perché vedi le maglie esterne differenti un po’ più grosse. Le posso ancora levigare un po’ ma non troppo.
Ora devo sperimentare la reazione dell’acido ( per brunire) sullo stagno.
Speriamo non succeda nulla 🤞
Ps complimenti per il tuo nuovo kit


Inviato dal mio iPhone utilizzando Forum


Se non hai realizzato anche l’altra catena, ti consiglio di utilizzare i piolini del kit. In questo caso,avendo le maglie in ottone, non hai il problema che si fonda o rompa la maglia in plastica.Per quanto riguarda la brunitura io credo che anche se agisce sullo stagno(ma non sono affatto sicuro e secondo me brunisce male) verrà differente rispetto a quella sull’ ottone,per cui probabilmente sarebbe meglio verniciare come faccio io sia sulle catene in plastica che quelle in metallo!


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
mral57 non è in linea   Rispondi quotando
Vecchio 24-09-22, 10:23 AM   #97
Utente

L'avatar di Threepwood

Registrato dal: Aug 2013
residenza: Bergamo
Messaggi: 804
Threepwood è un newbie...
predefinito

Io non avrei mai mai mai avuto lo sbattimento e la bravura di rifare una catena in quella maniera! È spettacolare, valanghe di complimenti!

Inviato con il mio AC2003 - Scarica l‘app del Forum di Modellismo.net
Threepwood non è in linea   Rispondi quotando
Vecchio 24-09-22, 05:15 PM   #98
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

Un caro grazie a Treepwood, non pensare alla difficoltà ; con la volontà e determinazione e un bagaglio da modellista si può fare tutto quello che vuoi.
Unica vera difficoltà è eseguire il dettaglio bene.



Inviato dal mio iPhone utilizzando Forum
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 01-10-22, 10:11 PM   #99
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

AUTO: Italeri Fiat Mefistofele scala 1:12-img_3444.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3449.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3447.jpg

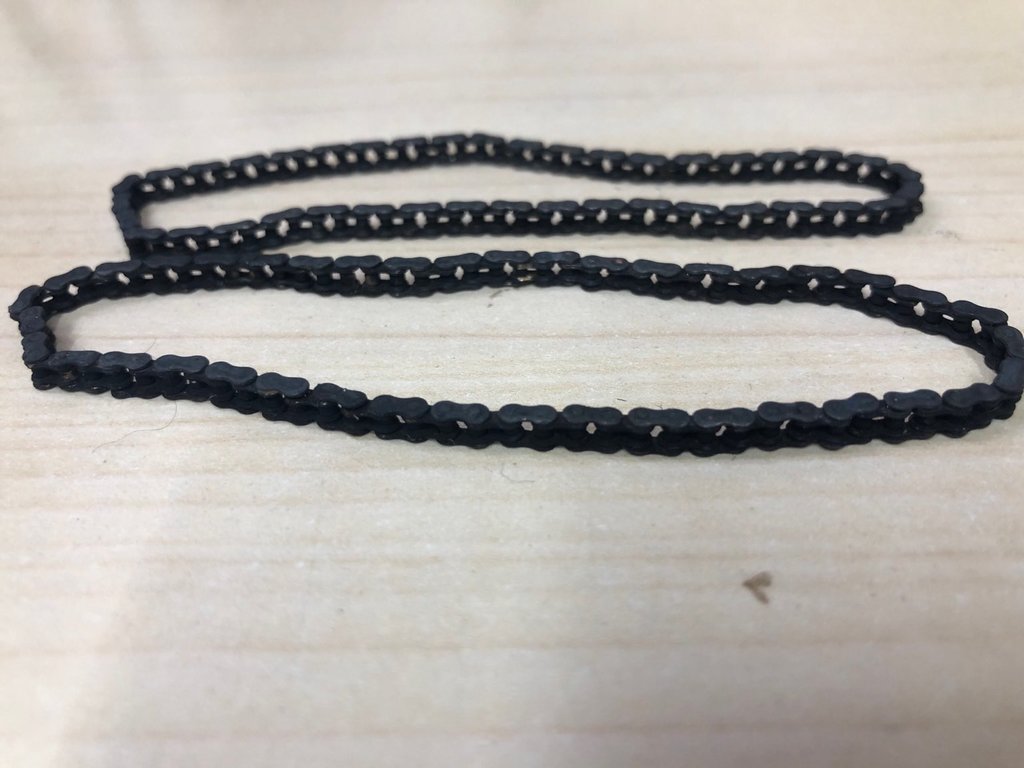

Ed ecco dopo il trattamento di brunitura.
L’acido ha fatto il suo dovere senza distaccare le saldature di stagno


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 02-10-22, 05:14 PM   #100
Utente Senior

Registrato dal: Jul 2016
Messaggi: 3,923
mral57 è un newbie...
predefinito

Bella la brunitura, pensavo che sullo stagno desse un effetto diverso invece è venuta molto bene. Forse un leggero dry brush migliorerebbe ulteriormente!!


Inviato dal mio iPhone utilizzando Forum
mral57 non è in linea   Rispondi quotando
Vecchio 28-10-22, 09:56 PM   #101
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

Fatte le due catene, sono passato al motore.
Pronti via e già sono fermo.
Dalle foto che ho fatto al Centro Storico Fiat di Torino e quelle in giro ho fatto un’altra scoperta clamorosa.
Le nervature del blocco motore i 4 “raccordi “ (permettetemi questo termine) nei due lati blocco motore ed i loro rispettivi tappi non rispecchiano la realtà!!
Altro grosso errore di Italeri.
Sicuramente ci sono anche i supporti del motore.
Infatti se si guarda la foto del vero motore non si vedono i 4 cilindri che ha il modellino ( vedi la giunzione della coppa olio con il blocco motore superiore.
Io ho cercato di riprodurre più o meno come dovrebbe essere.
Per i supporti da banco motore devo fare nuovamente un sopralluogo sulla macchina vera a Torino. Già preso appuntamento nonostante sia ancora chiuso.
Ma non c’è problema, mi conoscono bene
Ora vi giro foto delle modifiche
PS non capisco come possa essere sfuggito a tanti modellisti!



Inviato dal mio iPhone utilizzando Forum
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 28-10-22, 10:02 PM   #102
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

AUTO: Italeri Fiat Mefistofele scala 1:12-f82c1b72-e738-4970-b694-c814d0ec873e.jpg

Questo è il motore non ancora modificato.
Il chiodo indica l’errore del “raccordo” la matita l’errore delle nervatura

AUTO: Italeri Fiat Mefistofele scala 1:12-img_3703.jpg
Queste sono le modifiche delle nervature

AUTO: Italeri Fiat Mefistofele scala 1:12-img_3704.jpgAUTO: Italeri Fiat Mefistofele scala 1:12-img_3705.jpg
Qui si vedono i 4 “raccordi montati



Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 08-12-22, 01:44 PM   #103
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

Buongiorno a tutti
Eccomi nuovamente con delle sorprese (visto che siamo nell’ambito natalizio) 🤣
L’Italeri ha emesso il kit della Mefistofele al 70/80% non fedele all’originale come sin dall’inizio avevo dubitato.
Ennesimo errore importante è il controtelaio che sostiene il motore mancante!! Sostituito da “quelle 4 colonnine orizzontali” che con delle viti a taglio bloccano il motore al telaio esterno 🫣
Oltretutto Italeri ha scaricato la scocca sotto con 4 orribili fori. 🫣
Ve lo dico sono ritornato a Torino
Ho effettuato dettagliate foto in generale e nel vano motore.
Qui devo ufficialmente ringraziare il sig. Righero per la sua disponibilità visto che il centro storico Fiat è ancora chiuso.
Di seguito posto le foto dei dettagli della macchina vera poi le mie modifiche
PS so di essere lento ma soddisfatto
Ultimo dubbio, Mefistofele rossa o Mefistofele nera?


Inviato dal mio iPhone utilizzando Forum
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 08-12-22, 01:48 PM   #104
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

Allegato 413112

Fori della scocca sotto assenti

AUTO: Italeri Fiat Mefistofele scala 1:12-img_4188.jpg
AUTO: Italeri Fiat Mefistofele scala 1:12-img_4187.jpg
AUTO: Italeri Fiat Mefistofele scala 1:12-img_4186.jpg
AUTO: Italeri Fiat Mefistofele scala 1:12-img_4185.jpg



Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
Riccardi Davide non è in linea   Rispondi quotando
Vecchio 08-12-22, 01:52 PM   #105
Utente

L'avatar di Riccardi Davide

Registrato dal: Feb 2021
residenza: Carate Brianza
Messaggi: 166
Riccardi Davide è un newbie...
predefinito

AUTO: Italeri Fiat Mefistofele scala 1:12-img_4192.jpg
AUTO: Italeri Fiat Mefistofele scala 1:12-img_4191.jpg
AUTO: Italeri Fiat Mefistofele scala 1:12-img_4190.jpg
Queste le mie modifiche non ancora finite
Vi aggiorno


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
Riccardi Davide non è in linea   Rispondi quotando
