Quote:
Originariamente inviata da trinchetto
L'età mi sta giocando un brutto scherzo: ho letto e riletto il tuo messaggio ma ancora non l'ho capito  |
no tranqui... è semplice ma ci vogliono i disegni sotto mano...
nei disegni, per il posizionamento degli incintoni(ce ne sono 9), posato il primo, andando verso la chiglia si va a ruota... un'incintone e un listello blu, un'altro incintone e un'altro listello blu.
Lo spazio dal bordo superiore più basso (dove finisce il fasciame nella parte centrale dello scafo) e il profilo superiore dei sabordi è "certo" quindi siccome l'incintone sopra al sabordo rimane pulito e non viene interrotto dal portello si può dedurre se l'errore è nelle istruzioni o nella misura dei listelli blu....
Non ho ancora provato... ma ho telefonato al tipo della Corel per chiedergli come la pensa... ed è caduto dal pero... come anche per la colorazione rossa... ma poco male... non è un modellista...
La spiegazione è in parte come l'avevo intuita e cioè che listelli 0,6x4 leggermente sovrapposti a tegola vanno a creare un ingombro riproducibile con l'affiancamento a pari di quelli da 1x3 che tra l'altro unificherebbero lo spessore del rivestimento (anche se composto da diversi materiali) di 1 millimetro per tutto lo scafo, a parte gli incintoni che sono spessi 2mm... e in parte commerciale e cioè che listelli blu da 0,6 x 4 non li hanno in produzione e quindi hanno messo quelli che si avvicinavano di più.
Ora se questo non comporta particolari inconvenienti nella posa del fasciame dal primo incintone verso l'alto, lo creerebbe tra gli incintoni dove quei famosi 4mm sarebbero la spaziatura corretta tra gli incintoni per arrivare giusti sopra al profilo della prima file di sabordi (in alto).

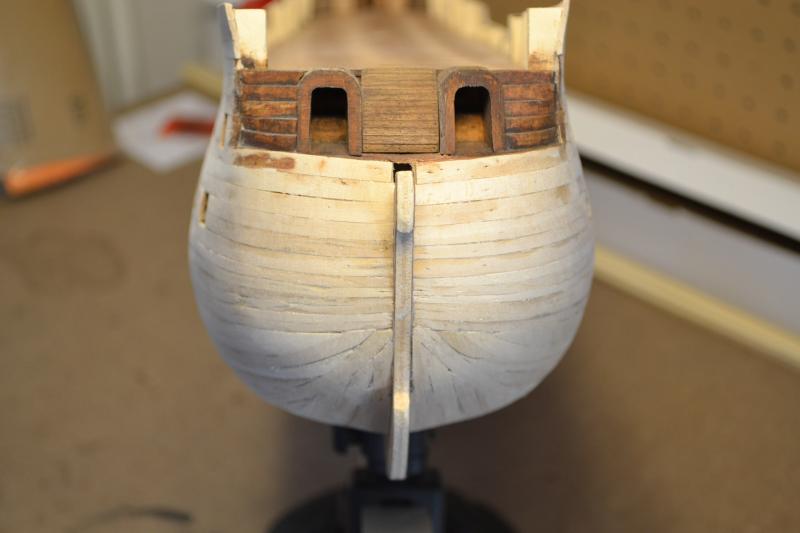

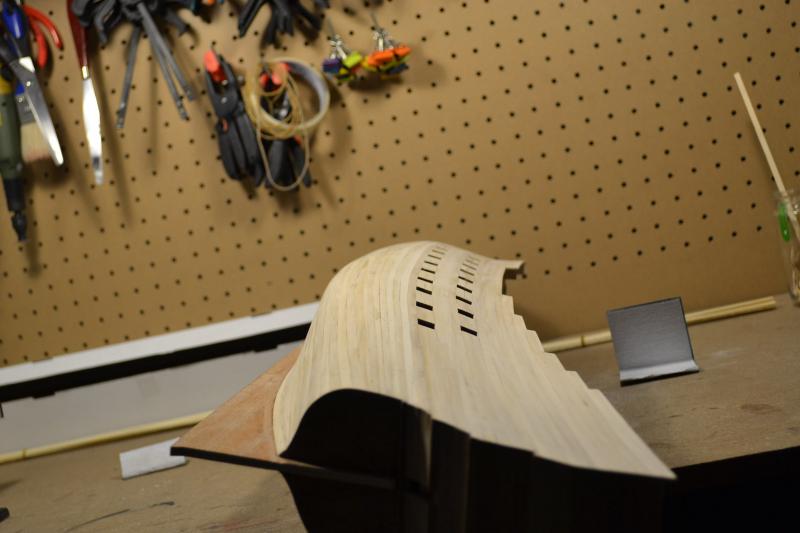

Come si può vedere nella foto (mod. di Cristian75), si può ovviare partendo da un po' più in basso e riempiendo con listello di noce come l'incintone (credo) nella parte centrale

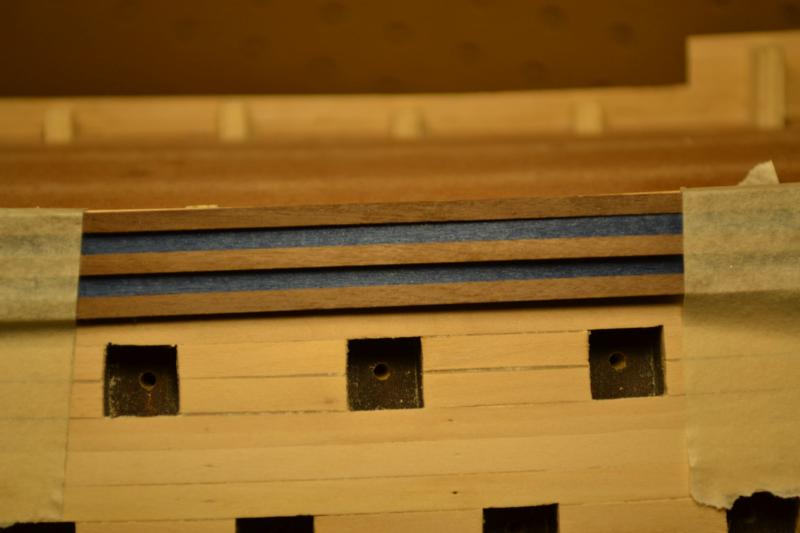

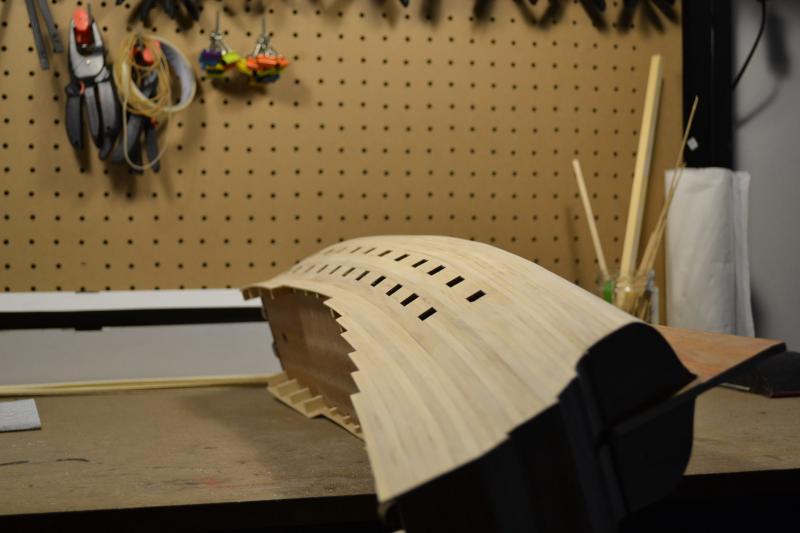

Nella terza foto (dove incasino ancora di più la situazione
) si può vedere lo spazio rimanente dall'applicazione dei primi 3 incintoni e di 2 listelli blu... abbiamo ancora dello spazio prima del sabordo mentre nel disegno dovremmo caderci sopra con l'incintone...
E invece ora diventa tutto chiaro...
Grazie Trink perché cercando di spiegare a te ho capito dove ho sbagliato a leggere i disegni (fermo restando che il manuale riporta le misure sbagliate sbagliate)... perché il disegno dello spezzone del listello a U che fa da interno al sabordo, viene disegnato come ingombro ma non per l'effettiva apertura di 1cm x 1cm... infatti se aggiungiamo il pezzo nr. 52, un noce 1mmx4mm tutto torna come per magia...
Ora potrei disquisire sul margine di errore di posa del primo listello in alto del primo fasciame o della posizione della linea dei sabordi che può far ballare tutta questa trattazione... ma assumiamo per assurdo che sia corretta... e che come d'incanto tutto va a posto...
Alla fine del film, perciò, i listelli da 1x3 invece che da 0,6x4 vanno bene come distanziatori... mentre per la pare superiore sarebbero andati meglio da 0,6x4 per creare la scalettatura... riproducibile comunque levigando lo spigolo superiore frontale di quelli da 1x3 senza sovrapporli fisicamente ma creando lo stesso effetto affiancandoli...
E' più chiaro adesso?
Ok? Ditemi che mi avete seguito
... citando Shakespeare.... "Molto rumore per nulla"... o quasi
Ora posso iniziare a colorare i listelli di rosso e dormire tranquillo
