Vecchio 04-07-10, 05:29 PM   #16
Utente

L'avatar di Kraken

Registrato dal: Jun 2010
residenza: Padova
Messaggi: 787
Kraken è un newbie...
predefinito

Quote:
Originariamente inviata da modello71 Visualizza il messaggio
Sì, tutto taglio con archetto a mano... in camera con il condizionatore però
...
He he!! Ci credo sì, qui da me oggi ci saranno 35 gradi con un'umidità del 95%.. da morire..

Bel lavoro veramente!
Kraken non è in linea   Rispondi quotando
Vecchio 04-07-10, 05:53 PM   #17
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,806
Tuvok inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da modello71 Visualizza il messaggio
Sto preparando anche la prima modifica per mettere tutt'e tre le file di cannoni e non mezze canne sotto.
Fai attenzione perche' se segui i disegni ti ritrovi alcuni sabordi delle 2° fila proprio sulle coste delle ordinate, dovrai quindi inciderle, e non mettendo le mezzecanne, ma cannone con affusto, vedo la cosa molto complicata.

Ciao Alex
Tuvok non è in linea   Rispondi quotando
Vecchio 04-07-10, 05:59 PM   #18
Utente Junior

L'avatar di modello71

Registrato dal: Jun 2010
residenza: Lido di Ostia
Messaggi: 92
modello71 è un newbie...
predefinito

Sì hai ragione. E' lì che ho il dubbio maggiore.... incidere mezza ordinata per far posto al cannone, ma... poi.... la robustezza???


Il vero intoppo è lì.
La prima e terza fila danno meno problemi, la prima perchè segue necessariamente le decorazioni. La terza perchè va a scacchiera e non crea grossi problemi (a parte forse un paio di ordinate dai primi calcoli fatti)
Tu Alex come hai fatto poi?

ciao
Dario
modello71 non è in linea   Rispondi quotando
Vecchio 04-07-10, 06:48 PM   #19
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,806
Tuvok inizia ad ingranare.
predefinito

Ciao Dario, allora ti spiego cosa ho fatto io.

prima di tutto ho lasciato la prima fila intatta perche' altrimenti ci sarebbero dei problemi con i decori come hai giustamente detto tu.

Poi anche consigliato da un modellista di fama che ho sentito al telefono (ha costruti 3 sovrane), ho cambiato la disposizione dei sabordi nella seconda e terza fila mettendoli a scacchiera con la prima (vedi pure le foto sul mio WIP), soluzione piu' corretta sia da un punto di vista storico che da un punto di vista strutturale (come nella realta').

Anche io ho il problema dei sabordi sulle coste delle ordinate, per questo ho optato per le mezze canne, poi visto che nel mio modello i sabordi aperti saranno solo da un lato, mentre dall'altro rimarranno chiusi, avro' meno ordinata da incidere (oltretutto saranno chiusi anche quelli dietro le sartie (perche' venivano aperti solo in caso di emergenza, cioe' quando la nave era disalberata e quindi erano saltate le sartie, altrimenti ci avrebbero sparato contro rompendole).

Ciao Alex
Tuvok non è in linea   Rispondi quotando
Vecchio 04-07-10, 08:21 PM   #20
Utente Junior

L'avatar di modello71

Registrato dal: Jun 2010
residenza: Lido di Ostia
Messaggi: 92
modello71 è un newbie...
predefinito

...prendo in prestito la tua foto.
Si potrebbe provare con una serie di "false ordinate" (in rosso) senza scalmo in alto in sostituzione di quelle scavate - che comunque devono essere lasciate.
Spessore 3 o 4 mm per non indebolire il primo fasciame.
Poi una mano interna di garza intrisa di vinavil e via. Del resto mica devi martellare la fiancata.
Icone allegate
Autocostruzione da piani Amati della SOVRANA DEI MARI-29062010274.jpg
modello71 non è in linea   Rispondi quotando
Vecchio 04-07-10, 08:44 PM   #21
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,806
Tuvok inizia ad ingranare.
predefinito

Si, potrebbe essere una soluzione adeguata. Cosi' facendo compatti il fasciame dando piu' robustezza.

Mi sembra una idea da sviluppare

Ultima modifica di Tuvok; 04-07-10 a 09:55 PM
Tuvok non è in linea   Rispondi quotando
Vecchio 06-07-10, 11:47 AM   #22
Utente Junior

L'avatar di modello71

Registrato dal: Jun 2010
residenza: Lido di Ostia
Messaggi: 92
modello71 è un newbie...
predefinito

la notte porta consiglio (o almeno sviluppa ipotesi):

per i cannoni interni l'ultima idea è quella di tagliare dove ingombrano le ordinate originali, sostituendole a pochi cm con delle fittizie, create appositamente.
Il fasciame interno, oltre che dalla classica garza intrisa di vinavil, potrebbe esser rafforzato anche da listelli messi in senso verticale, facilmente piegabili e quindi seguirebbero il profilo della curvatura dello scafo, ma internamente.

Ultima pazzia... è la terza foto!
Vi lascio i commenti o la camicia di forza per me!
Icone allegate
Autocostruzione da piani Amati della SOVRANA DEI MARI-vista-dalla-prua_poppa.jpg   Autocostruzione da piani Amati della SOVRANA DEI MARI-vista-laterale.jpg   Autocostruzione da piani Amati della SOVRANA DEI MARI-cannone.jpg

modello71 non è in linea   Rispondi quotando
Vecchio 06-07-10, 12:41 PM   #23
Utente Senior

L'avatar di Mario97

Registrato dal: Aug 2009
residenza: Torino
Messaggi: 1,665
Mario97 è un newbie...
predefinito

Che forte l'utima idea!

Mario97
__________________
"Il cielo stellato sopra di me, la legge morale dentro di me." Immanuel Kant.
Mario97 non è in linea   Rispondi quotando
Vecchio 06-07-10, 12:49 PM   #24
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
Smile

Quote:
Originariamente inviata da modello71 Visualizza il messaggio
la notte porta consiglio (o almeno sviluppa ipotesi):
Ultima pazzia... è la terza foto!
Vi lascio i commenti o la camicia di forza per me!
Penso che qui da camicia di forza siamo in molti .... quindi sei in buona compagnia

Mi sembra una buona idea, dovresti fare un piccolo campione (non sullo scafo che stai costruendo) per vedere se e come funziona. Potresti provare a mettere la molla che "tira" in avanti, mettendola in basso nascosta tra le ruote, penso funzioni meglio di quella a spinta.
Poi devi trovare una soluzione per mantenere il portello chiuso ... al momento non mi viene in mente niente.
In ogni caso complimenti per la creatività!

Buon vento!
Pier
pimini non è in linea   Rispondi quotando
Vecchio 06-07-10, 01:02 PM   #25
Utente Junior

L'avatar di modello71

Registrato dal: Jun 2010
residenza: Lido di Ostia
Messaggi: 92
modello71 è un newbie...
predefinito

Sì, quello di tenere chiusi i portelli è l'altro problema che devo sviluppare. Nella realtà era il peso stesso del portello a farlo scendere in chiusura. Ma qui.... a meno di stamparli in colata con il piombo! (mmm.... mio padre andava a pesca, dovrò prendere in prestito piombini di vari grammi per fare delle prove... )

La molla bassa credo abbia più efficacia, hai ragione!

CHE BELLA L'AUTOCOSTRUZIONE, non ha paragoni in confronto ai kit !!!
modello71 non è in linea   Rispondi quotando
Vecchio 06-07-10, 01:07 PM   #26
Utente Senior

L'avatar di Mario97

Registrato dal: Aug 2009
residenza: Torino
Messaggi: 1,665
Mario97 è un newbie...
predefinito

Quote:
Originariamente inviata da pimini Visualizza il messaggio
Penso che qui da camicia di forza siamo in molti .... quindi sei in buona compagnia

Mi sembra una buona idea, dovresti fare un piccolo campione (non sullo scafo che stai costruendo) per vedere se e come funziona. Potresti provare a mettere la molla che "tira" in avanti, mettendola in basso nascosta tra le ruote, penso funzioni meglio di quella a spinta.
Poi devi trovare una soluzione per mantenere il portello chiuso ... al momento non mi viene in mente niente.
In ogni caso complimenti per la creatività!

Buon vento!
Pier

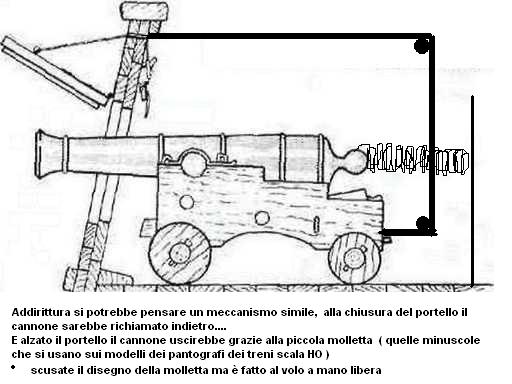

Per tenerlo fermo puoi mettere una calamita sul prtello e in sporgenza sul oro in modo che rimanga chiuso (allego immagine)...
Poi prendi del filo (linea blu), lo metti su tutti portelli, i colleghi ad un unico filo, così si aprono cntemporaneamente!

Ps. Lo so, è una cosa d pazzi.........

Mario97
Icone allegate
Autocostruzione da piani Amati della SOVRANA DEI MARI-cannone.jpg
__________________
"Il cielo stellato sopra di me, la legge morale dentro di me." Immanuel Kant.
Mario97 non è in linea   Rispondi quotando
Vecchio 06-07-10, 01:22 PM   #27
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,838
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

il cannone dovrà essere montato su una guida, altrimenti difficilmente andrà esattemente in posizione.
__________________


Un rametto d'esperienza vale un'intera foresta di avvertenze (James Russell Lowell)
trinchetto non è in linea   Rispondi quotando
Vecchio 06-07-10, 01:24 PM   #28
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da modello71 Visualizza il messaggio
CHE BELLA L'AUTOCOSTRUZIONE, non ha paragoni in confronto ai kit !!!
concordo pienamente!
lo scafo della Half Moon che avevo fatto ai tempi era autocostruito (anche perchè allora non avevo i soldi per acquitare un kit), poi sono diventato matto con il revenue cutter della Artesania che mi avevano regalato, sono più le parti che ho rifatto di quelle che ho utilizzato del kit.
Certo allora non esisteva il taglio laser ... non era ancora stato inventato (ceme vedi risalgo all'età della pietra).
In seguito tutto il resto che ho fatto, anche se non erano navi, è stato unicamente progettato da me e autocostruito, il bello è anche la ricerca dei legnami e dei materiali occorrenti ...
Pier
pimini non è in linea   Rispondi quotando
Vecchio 06-07-10, 01:29 PM   #29
Utente Junior

L'avatar di modello71

Registrato dal: Jun 2010
residenza: Lido di Ostia
Messaggi: 92
modello71 è un newbie...
Thumbs up

Quote:
Originariamente inviata da Mario97 Visualizza il messaggio
Ps. Lo so, è una cosa d pazzi.........
Mario97

allora è il mio campo!

ci penso sù un po'....
modello71 non è in linea   Rispondi quotando
Vecchio 06-07-10, 01:33 PM   #30
Utente Junior

L'avatar di modello71

Registrato dal: Jun 2010
residenza: Lido di Ostia
Messaggi: 92
modello71 è un newbie...
predefinito guida cannone

Quote:
Originariamente inviata da trinchetto Visualizza il messaggio
il cannone dovrà essere montato su una guida, altrimenti difficilmente andrà esattemente in posizione.
un listello quadrato 1mm x 1mm dovrebbe bastare per fare da guida, le ruotine sono così piccole

in giallo la guida per il cannone, appoggiata a dx e sn alle ruotine.....
Icone allegate
Autocostruzione da piani Amati della SOVRANA DEI MARI-cannone_ass.jpg

Ultima modifica di modello71; 06-07-10 a 01:45 PM Motivo: aggiunta
modello71 non è in linea   Rispondi quotando
