Soleil royal sergal

[MIGUELITICO65]

x zenit. hola a todos. el diseño esta realizado para que altura de cubiertas sea aproximado 31mm. tengo nuevo diseño cuadernas y cubiertas. difieren sola en la parte de arriba en la parte del apoyo de las cubiertas.

x zenith. Ciao a tutti. il disegno è fatto per essere coperti fino a circa 31 millimetri. Ho cornici nuovo design e copertine. differiscono solo per la parte superiore del supporto le coperte.

un saludo miguel

[MIGUELITICO65]

x sergiod. hola a todos. los clavos son de laton de un diametro de 7mm. están fabricados a partir de unos de "amati". se les ha quitado la cabeza luego se han limado en plano, luego se le han limado las rebadas de alrededor y luego se han puesto negros con un acido especial.

no van clavados sino insertados y pegados. primero se elige el lugar y luego se punzona la madera, despues se taladra con broca 7mm. se lija el agujero se vuelve a pasar el taladro y se vuelve a lijar. luego se inserta el clavo y se pega con cianocrilato por el reverso.

x sergiod. Ciao a tutti. chiodi in ottone sono di un diametro di 7 mm. sono costituiti da uno dei "Amati". sono state eliminate dopo la testa è stata depositata piatto, allora avete archiviato il rebadas intorno e poi i neri hanno un acido speciale.

non fisso, ma sono inseriti e incollati. innanzitutto scegliere il luogo e poi pugni il legno, quindi praticare con 7 mm. levigato il buco è passato al buco e ri-levigatura. Il chiodo viene inserito e incollato con cianoacrilato sulla parte posteriore.

[zenit]

Ciao Miguel,
bello l'effetto ma attenzione sempre alla scala di S.R. (1/77).
Un diametro di 0,7 è uguale a 5,4 cm nella realtà.
Guarda la foto in scala 1/48.
Io farò chiodatura solo su incinte/incintoni e pezzi grandi ma non su tutta la nave.

Lo scafo nella foto N°4 è il tuo ultimo lavoro? Ottimo il rivestimento di balsa a prua.
Puoi fotografare i due disegni per poter vedere la differenza dei 31 mm?

zenit

[zenit]

Originariamente inviata da SergioD

ciao si mi pare una colorazione appropriata.(sembra che abbia una punta di grigio) vedi queste altre 2 immagini.ben fatto il lavoro di quel link

ciao SergioD, riguardo all'uso del colore blu sono stato sempre un pò restìo anche se ho visto molte foto di vari modelli di S.R.1690 dipinti con questo colore...ma sembra, secondo fonti attendibili, che fino all'inizio del '700 le navi non potevano essere ornate con il blu..."Le pietre semipreziose che venivano polverizzate a costi altissimi per ottenere i meravigliosi colori delle pitture e delle miniature (lapislazzuli, turchesi, acquemarine) erano in maggioranza inadatte a fornire una vernice resistente in ambiente marino. Il colore a base d'indaco, d'altra parte, se mischiato agli oli per farne pittura, perdeva la sua bella tonalità e diveniva nerastro e repellente. Questa situazione cambiò solo a partire dal 1704, anno in cui fu sintetizzato il < blu di Prussia>..."
Può darsi però che solo le "navi reali" non badassero affatto a spese.

[SergioD]

ciao.questa cosa e' sensata e mi rammenta di averlo letto anche in altra discussione.anche a me e' sembrato 0,7 un po grande.non ho capito se la sta costruendo nella tua stessa scala oppure piu' grande ?

[MIGUELITICO65]

x zenit, la foto 4 es efectivamente el último avance en el casco. tengo planos de cuadernas que habrá que retocar sobre la marcha, así como de las distintas cubiertas.
No puedo fotografiar hasta al menos primeros de septiembre, yo vacaciones con familia, pero si esta ineresado yo intentare mandar a mi regreso. Puede observar en una de las fotos una cubierta en proa dinde iran los cañones de la misma proa.

[MIGUELITICO65]

x sergiod, hola sergio el sol real está a escala 1/77 a partir de planos sergal.

Las fotos donde están los clavos son del 2º sol real.
Intentaré bajar la medida a 0,5mm. en este 2º sol real.

x zenit, hola zenit, tengo alguna foto del casco en otra perspectiva, usted puede apreciar algo el corte-soporte de cubiertas. ¿esta interesado?.

[SergioD]

hola miguelitico.ok. que no entendía la magnitud que parecía 1 / 50 imágenes por dell'ossatura. Mientras tanto, unas felices fiestas y que sólo pueden enviar fotos de interés.

[zenit]

X MIGUELITICO65
- No puedo fotografiar hasta al menos primeros de septiembre, yo vacaciones con familia, pero si esta ineresado yo intentare mandar a mi regreso. Puede observar en una de las fotos una cubierta en proa dinde iran los cañones de la misma proa.
- x zenit, hola zenit, tengo alguna foto del casco en otra perspectiva, usted
puede apreciar algo el corte-soporte de cubiertas. ¿esta interesado?.

Grazie Miguel, sono interessato: aggiungi le foto quando puoi.
Auguro buone vacanze a te e famiglia, ciao
zenit

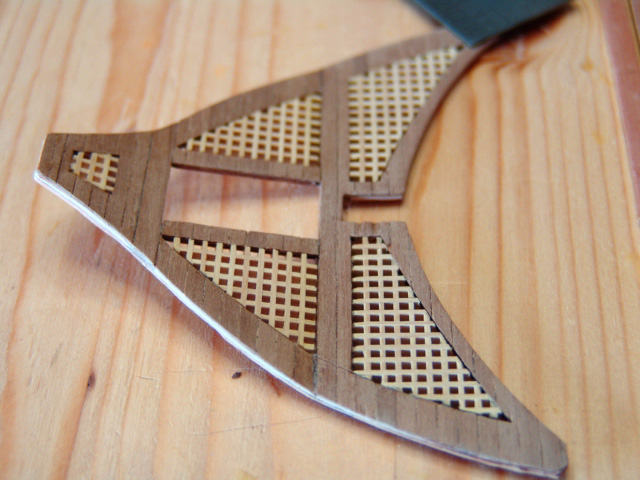

Ancora foto di una parte della bottiglia di poppa rivestita con listelli da 0,5x4 e della piattaforma della polena.

[MIGUELITICO65]

x zenit, hola a todos, tu trabajo es fino e muy interesante gracias por compartir.

El objetivo para mi en el kit sergal es cambiar los supuestos fallos mas notables:
1º la cubierta nº2 de popa.
2º la ausencia de figuras en el interior de los jardines de popa.
Te mando fotos para dar ideas.

[MIGUELITICO65]

x zenit,
fotos:
1ª. del museo de París. Nada que ver con sergal.
2ª. del kit heller en plastico. Para dar una buena idea de la planta.
3,4 y 5ª. mi sol real otra perspectiva.

Para que entre la 2ª y 3ª cubierta queden como en las fotos hay que modificar la altura de las cuadernas. Entre una y otra es de aprox. 31mm.

[MIGUELITICO65]

x zenit, Observe con atención las cuadernas nº3 y 4 de las fotos.

La nº3 se ha cortado como si fuese la nº4 en la que irá pegada la pieza de las puertas.

La nº4 se le ha hecho un añadido a ambos lados.

Objetivo: Que quede mas espacio en PROFUNDIDAD entre la cubieta principal y la 2ª cubierta de proa.

observe esta foto.

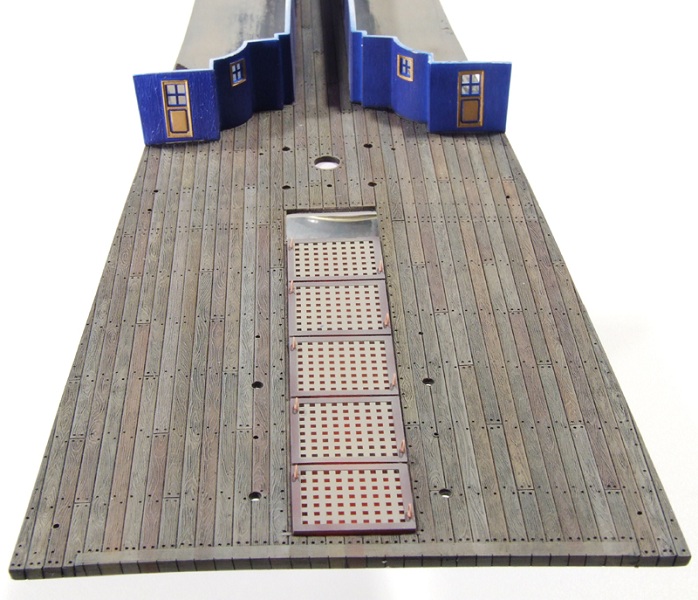

observe tambien las rejillas tanto en cubierta principal como en 2ª cubierta (Opción del constructor)

[MIGUELITICO65]

hola a todos. ya estoy en casa. En adelante mandare algunas fotos.
gracias a todos.

Saludos Miguel.

[drake1500]

Originariamente inviata da zenit

l'apertura dei sabordi dopo aver sistemato il fasciame...presenza di quegli angoli acuti, cosa normalissima anche nella realtà.

Ciao e buon lavoro a tutti, zenit

interessante la seconda immagine ... mi chiedo sempre se i portelli dei cannoni nella realtà seguono visivamente l'andamento del fasciame (come qui riportato) o se invece il tavolato che li compone va per i fatti suoi ...

[zenit]

Innanzi tutto...buone feste fatte a tutti... Riapro oggi il cantiere e il mio wip

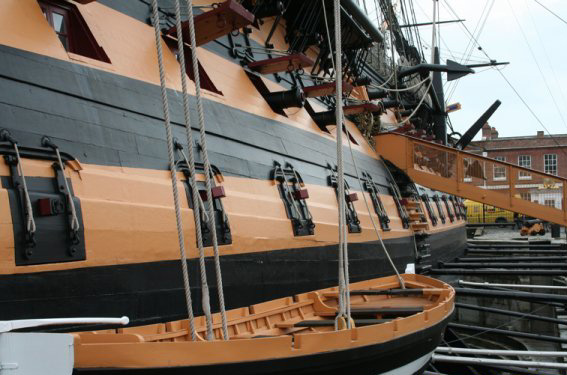

Ciao drake 1500, riguardo ai portelli dei cannoni nella realtà, ti posto due foto di navi d'epoca e poi, secondo me, non credo che dei maestri d'ascia potessero rovinarne l'estetica dopo aver realizzato un'opera che dava a loro prestigio.

X MIGUELITICO65,
non ho potuto risponderti prima. Ho ripreso oggi il computer.
Bello il tavolato del modello in plastica Heller.
Anche per me la misura tra la coperta principale e la 2° coperta è di 31 mm che nella realtà: mm31x77= metri 2,387. Perchè modificare la distanza?

Non andare avanti con la costruzione del tuo Soleil R. Devo farti vedere delle foto e confrontare le misure tra disegno e pezzi del kit.
zenit
