La Superbe - Mantua - scala 1:75

[Tuvok]

Originariamente inviata da Stratos

... arriva anche l'immagine ....
Stratos

Buongiorno Stratos. Perdona l'imprecisione della linea, ma sul telefono non e' semplice, in effetti non e' per niente precisa.

Tutta la foto e' la ruota di prua, quello che ho segnato e' indicativamente dove il fasciame andra' a fermarsi (se non erro si chiama battura).

Per capirci dovrebbe seguire le linee della chiglia.

ALEX

[felipe.max]

Originariamente inviata da Stratos

Buongiorno modellisti,
vagando per la rete ho trovato questa immagine; è questo l'andamento di un listello a S?
Grazie,
Stratos

Se posso intervenire, la forma ad "esse" di cui accennava l'amico Alex si da di costa al listello. Quando andrai a posizionare il listello sullo scafo questo tenderà ad avviarsi a prua verso l'alto, pertanto la forma ad esse con la punta verso prua, specie nei punti di maggior curvatura, serve che sia curvata verso il basso, ecco perché si dice ad esse. Spero di essere stato chiaro

Inviato con il mio MRD-LX1 - Scarica l‘app del Forum di Modellismo.net

[Stratos]

Originariamente inviata da Tuvok

Buongiorno Stratos. Perdona l'imprecisione della linea, ma sul telefono non e' semplice, in effetti non e' per niente precisa.

Tutta la foto e' la ruota di prua, quello che ho segnato e' indicativamente dove il fasciame andra' a fermarsi (se non erro si chiama battura).

Per capirci dovrebbe seguire le linee della chiglia.

ALEX

Ciao Alex, grazie per la cortese, gradita ed esaustiva risposta!!!
Stratos

[Stratos]

da felipe.max

Se posso intervenire, la forma ad "esse" di cui accennava l'amico Alex si da di costa al listello. Quando andrai a posizionare il listello sullo scafo questo tenderà ad avviarsi a prua verso l'alto, pertanto la forma ad esse con la punta verso prua, specie nei punti di maggior curvatura, serve che sia curvata verso il basso, ecco perché si dice ad esse. Spero di essere stato chiaro

Ciao felipe, non puoi intervenire, DEVI intervenire!!!! Ogni pensiero è meritevole di attenzione e aggiunge cultura a cultura!!
Credo tu sia stato sufficientemente chiaro, si tratta ora di verificare se io ho ben compreso ... appena avrò un listello in mano ... proverò a vedere se mi esce una "esse" o solo una "Sciocchezza"....
Stratos

[Tuvok]

Originariamente inviata da Stratos

da felipe.max

Ciao felipe, non puoi intervenire, DEVI intervenire!!!! Ogni pensiero è meritevole di attenzione e aggiunge cultura a cultura!!
Credo tu sia stato sufficientemente chiaro, si tratta ora di verificare se io ho ben compreso ... appena avrò un listello in mano ... proverò a vedere se mi esce una "esse" o solo una "Sciocchezza"....
Stratos

Me la cavero' con i fregi, ma con il disegno a mano lascio a desiderare.


Provo a caricarti un'immagine per spiegare la famosa curvatura ad esse da dare di costa con il ferro da stiro. Naturalmente la piegatura va studiata sul modello. Spero si capisca.

ALex

[felipe.max]

Un aiuto ad esempio può essere quello di segnarsi preventivamente I corsi di fasciame sullo scafo. Importante é che gli incintoni arrivino perpendicolari a prua e che relativi corsi siano ad essi paralleli. Da un immagine del cantiere di Sergio D...

Inviato con il mio MRD-LX1 - Scarica l‘app del Forum di Modellismo.net

[Tuvok]

Originariamente inviata da felipe.max

Un aiuto ad esempio può essere quello di segnarsi preventivamente I corsi di fasciame sullo scafo. Importante é che gli incintoni arrivino perpendicolari a prua e che relativi corsi siano ad essi paralleli. Da un immagine del cantiere di Sergio D... Allegato 450886

Inviato con il mio MRD-LX1 - Scarica l‘app del Forum di Modellismo.net

Esatto. Bella foto esaustiva che ha postato Felipe. Tra l’altro si puo’ notare anche l’utilizzo degli intarsi da utilizzarsi quando necessario, in modo da non fare finire il corso “a punta” ma farlo scomparire tra i corsi di fasciame superiore e d inferiore.

Naturalmente anche questi devono essere speculari.

ALex

[Tuvok]

Originariamente inviata da Stratos

Buongiorno modellisti,
vagando per la rete ho trovato questa immagine; è questo l'andamento di un listello a S?
Grazie,
Stratos

L’ho vista ora.

Esatto questo è un esempio dell’andamento a “Esse”

Alex

[Stratos]

Grazie a tutti per le immagini e le info, vedrò di farne il miglior uso possibile.
Stratos

[Stratos]

Buongiorno modellisti, nonostante il caldo il cantiere, seppure con estrema calma, un po' si è mosso.
Ho terminato di posare i listelli del primo fasciame, ora il tutto è da rifinire, stuccare e carteggiare.
Ci sono parecchie "porcherie", qualche avvallamento di troppo, qualche allineamento non proprio allineato ... ma credo che si possa porre rimedio a tutto (o quasi ...).

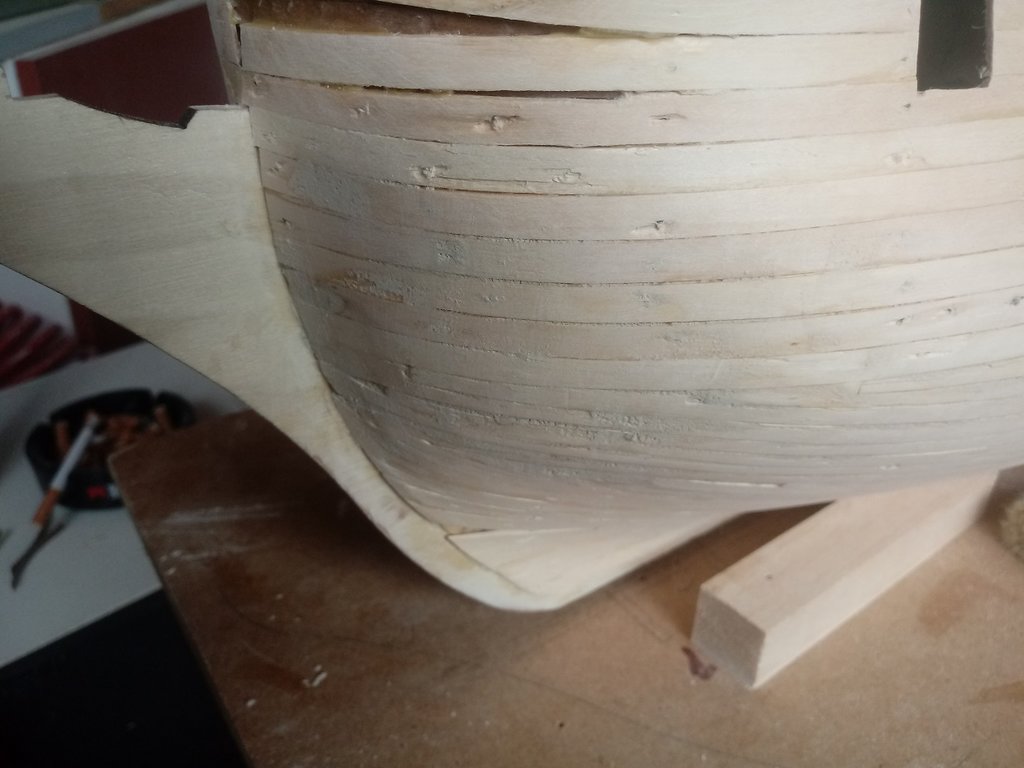

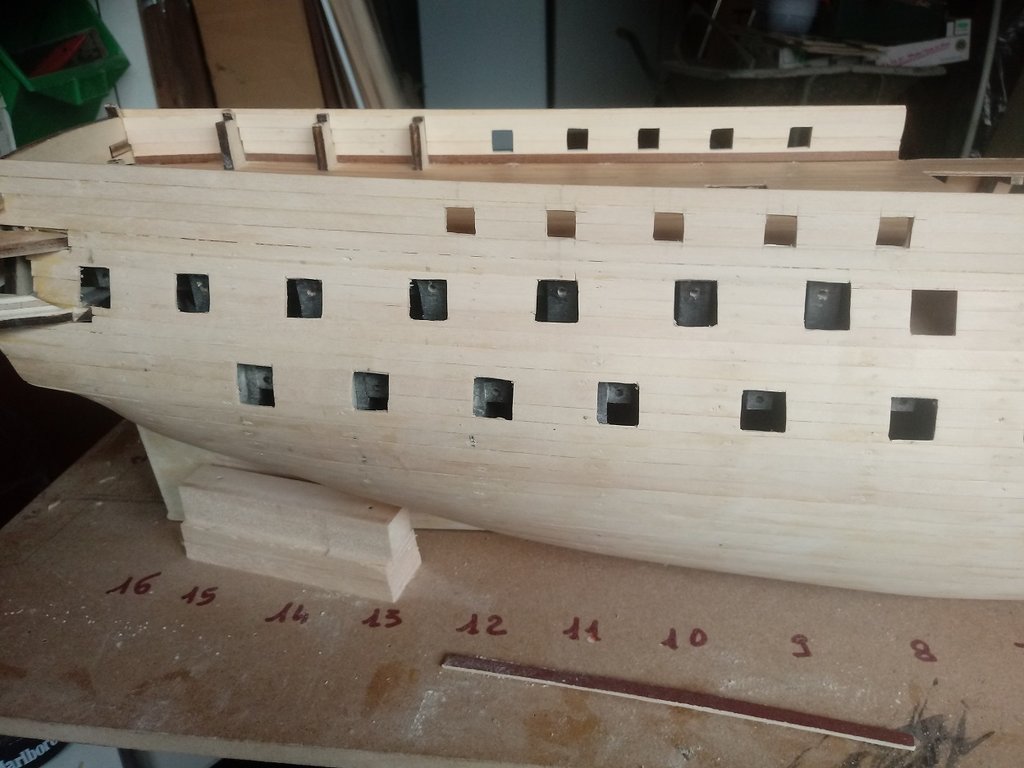

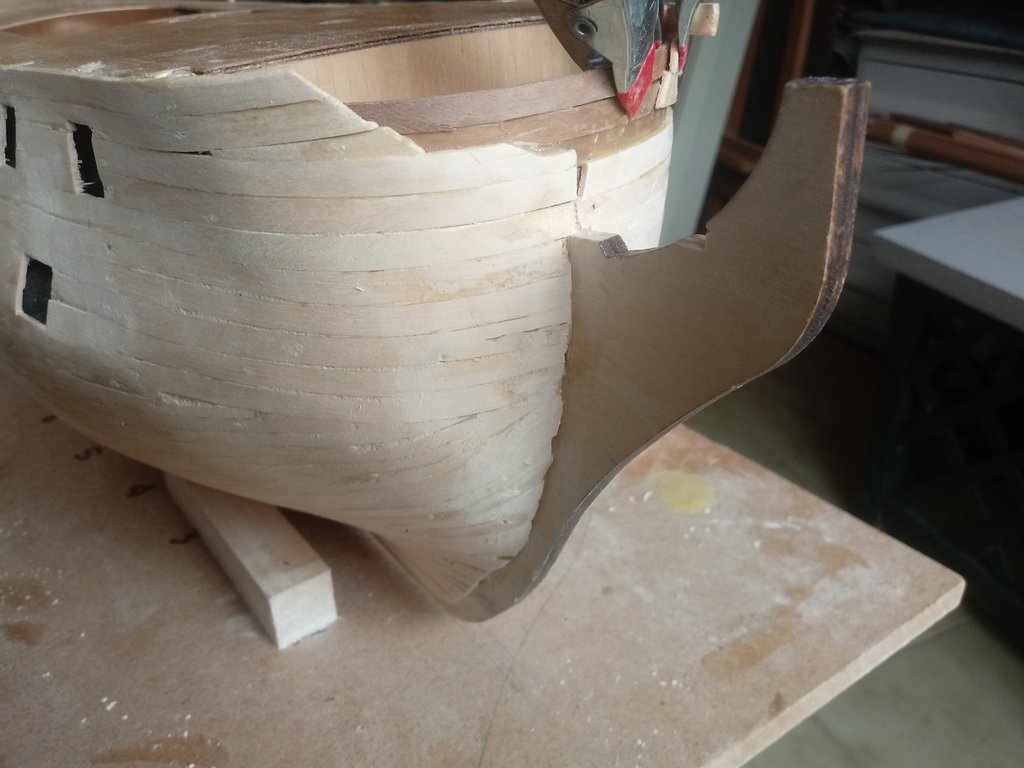

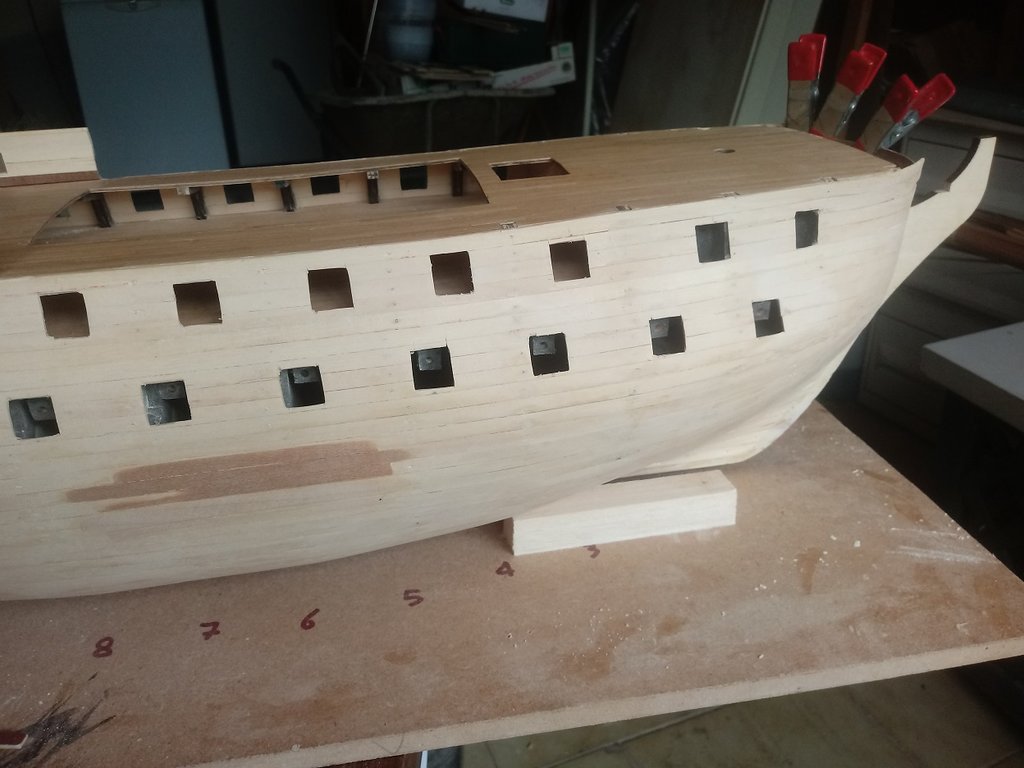

Allego qualche foto dello stato dell'arte.
Stratos

[felipe.max]

Si, sembra abbastanza buona la stesura del primo fasciame, mi raccomando solo agli spessori dove i listelli incontreranno le ruote di prua e di poppa, che non ci siano gradini, ma immagino che tu saprai come procedere, per cui ti auguro un buon proseguimento

Inviato con il mio MRD-LX1 - Scarica l‘app del Forum di Modellismo.net
Ps. a poppa con il dritto di poppa, i listelli...

[Stratos]

da felipe.max

Si, sembra abbastanza buona la stesura del primo fasciame, mi raccomando solo agli spessori dove i listelli incontreranno le ruote di prua e di poppa, che non ci siano gradini, ma immagino che tu saprai come procedere, per cui ti auguro un buon proseguimento

Ciao felipe, grazie della visita, mi chiarisci cosa intendi circa l'attenzione da porre agli spessori dei listelli?
Grazie,
Stratos

[felipe.max]

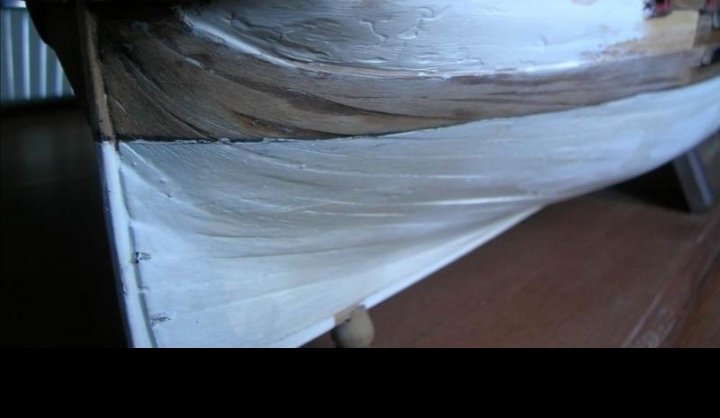

Ciao Stratos, ti metto un 'immagine tratta dal web, non me ne voglia l' autore, che spiega quello che volevo dire.. Quel gradino non dovrebbe esserci..Spero di essere stato chiaro

Inviato con il mio MRD-LX1 - Scarica l‘app del Forum di Modellismo.net

[Stratos]

da felipe.max

Ciao Stratos, ti metto un 'immagine tratta dal web, non me ne voglia l' autore, che spiega quello che volevo dire.. Quel gradino non dovrebbe esserci..Spero di essere stato chiaro

Ciao felipe, grazie della precisazione! Direi che sei stato più che chiaro, ma per massima sicurezza provo a dire con parole mie: il gradino che NON dovrebbe esserci è quello che ho segnato in rosso?
Dalle foto delle istruzioni direi che quel gradino invece c'è ... al momento non ho le istruzioni sotto mano, ma appena riesco verifico e faccio sapere.
Grazie,
Stratos

[felipe.max]

Si, precisamente, é quello segnato in rosso...Se le tue istruzioni dovessero riportarlo sarebbero errate.

Inviato con il mio MRD-LX1 - Scarica l‘app del Forum di Modellismo.net
