Smile Arridatura Bigotte - Incappellamento Sartie - Legatura Griselle

Visto che negli ultimi tempi è saltato fuori molto spesso l'argomento... ed ho postato e ripostato sempre le stesse fotine esplicative....
Creo questo topo apposta per rimandarci tutte le domande in merito!!!

....allora un metodo fra i tanti per poter avere la giusta distanza tra bigotte di sartia e di landa è quello di crearsi una sorta di dima, che nelle foto è fatta con 2 bigotte con inseriti 2 piccoli tondini in 2 fori e tenute insieme da un filo di ferro...ma come fa il buon Trink si possono benissimo creare due fili di ferro di pari lunghezza e piegati a 90° alle estremità o qualsiasi altra cosa possa venire in mente...al momento per esempio mi è sovvenuto che si potrebbe benissimo fare anche con un listello alle cui estremità si praticano due fori e si inseriscono 2 chiodini....
insomma date pure spazio alla fantasia, l'importante è che una volta ottenta la dima si possa facilmente utilizzarla!!!
Si montano le bigotte di landa e le sartie (vedi schemino allegato per l'incappellamento), quindi si posiziona la dima su una bigotta di landa, si inserisce nei fori opposti la bigotta di sartia e a questo punto avendo entrambe le mani libere sarà abbastanza semplice far girare la sartia intorno alla bigotta e legarla alla giusta distanza....

Una volta passato il corridore e tese le sartie, per far si che le griselle siano tutte parallele ed alla solita distanza l'una dall'altra, si possono disegnare su un cartoncino delle linee orizzontali, che aiuteranno nella posa delle griselle, e metterlo dietro alle sartie come riferimento.
Icone allegate
Arridatura Bigotte e Legatura Griselle-bicotte01286.jpg   Arridatura Bigotte e Legatura Griselle-bigotte01437.jpg   Arridatura Bigotte e Legatura Griselle-bigotte01432v.jpg

Arridatura Bigotte e Legatura Griselle-bigotte-legatura.jpg   Arridatura Bigotte e Legatura Griselle-incappellatura-sartiame.jpg   Arridatura Bigotte e Legatura Griselle-griselle.jpg

__________________
_______________________
Gianclaudio

Ultima modifica di Gicci70; 14-05-09 a 05:57 PM
Gicci70 non è in linea   Rispondi quotando
Vecchio 15-05-09, 12:32 PM   #2
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

Chiaramente quanto detto fin qui non vuole e non deve essere esaustivo dell' argomento!!!
Quindi chiunque voglia rendere partecipi i membri del forum delle sue esperienze è superbenaccetto!!!
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 16-05-09, 09:55 AM   #3
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

un link da leggere:
http://www.modellismo.net/forum/navi...5622-nodi.html
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 10-01-11, 11:15 AM   #4
Utente

Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
UANCA è un newbie...
predefinito

Dato che si tratta sempre di arridature.....pongo qui la mia domanda.
Nel caso delle bigotte a cuore, la prima legatura cioè la partenza dei quattro o cinque giri di refe si fa sulla bigotta stessa, o immediatamente sopra cioè sullo straglio o nel caso del bompresso sulla sartia ???
Grazie in anticipo Uanca
UANCA non è in linea   Rispondi quotando
Vecchio 10-01-11, 04:07 PM   #5
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da UANCA Visualizza il messaggio
Dato che si tratta sempre di arridature.....pongo qui la mia domanda.
Nel caso delle bigotte a cuore, la prima legatura cioè la partenza dei quattro o cinque giri di refe si fa sulla bigotta stessa, o immediatamente sopra cioè sullo straglio o nel caso del bompresso sulla sartia ???
Grazie in anticipo Uanca

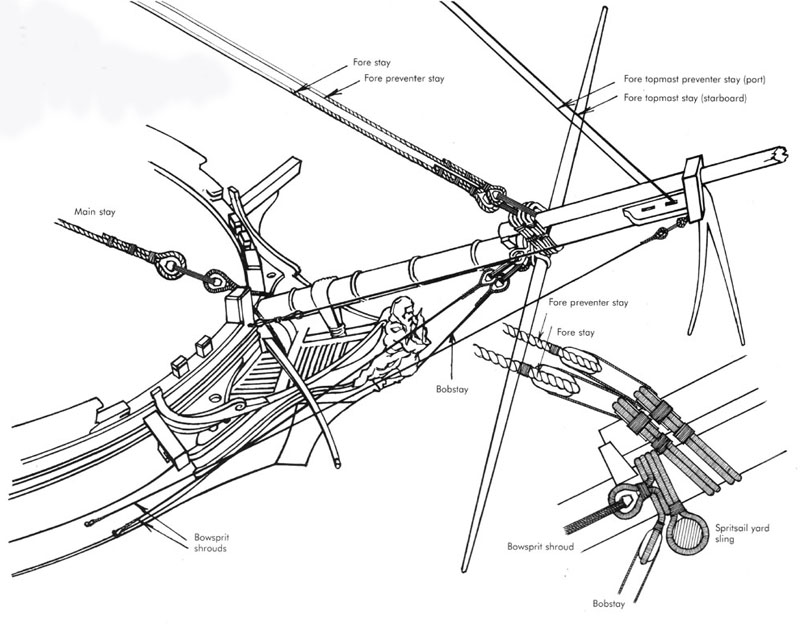

Ciao Uanca, la legatura viene fatta sullo straglio o sulla sartia, ti allego un disegno molto dettagliato, spero che soddisfi la tua richiesta.
Icone allegate
Arridatura Bigotte e Legatura Griselle-impiombature.jpg
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 10-01-11, 04:12 PM   #6
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

in questo dettaglio si vede meglio ....
Icone allegate
Arridatura Bigotte e Legatura Griselle-impiombature2.jpg
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 10-01-11, 05:50 PM   #7
Utente

Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
UANCA è un newbie...
predefinito

Grazie Pimini sei sempre disponibile, ma io sono un pò zuccone e non credo di avere capito. La partenza nelle bigotte a tre fori si fa con un nodino dietro uno dei fori, qui dove mi lego per iniziare ? dove c'è la freccia rossa o in quella verde ??? Forse non sarà fondamentale però visto che a me non cambia nulla non vorrei inventarmelo
Ciao Uanca
Icone allegate
Arridatura Bigotte e Legatura Griselle-impiombature2.jpg
UANCA non è in linea   Rispondi quotando
Vecchio 10-01-11, 06:02 PM   #8
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

No, dimentica le bigotte a tre fori, queste sono tutta un'altra cosa, e non stiamo parlando dei corridori che servono a tesare le sartie avvicinando tra loro le bigotte.
Qui lo straglio o la sartia non partono dalla bigotta, ma le girano attorno. In pratica la bigotta a cuore (adesso si chiamerebbe redancia ed è di acciaio) serve a proteggere la sartia dallo sfregamento.
Capito?
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 10-01-11, 09:06 PM   #9
Utente

Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
UANCA è un newbie...
predefinito

Ok Pier, credo di aver capito come legare lo strallo alla bigotta, mi chiedevo però che tipo di legatura andava tra le due bigotte, se ce n'è una particolare
UANCA non è in linea   Rispondi quotando
Vecchio 10-01-11, 09:08 PM   #10
Utente

Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
UANCA è un newbie...
predefinito

questa qui, mi ero scordato la foto
Icone allegate
Arridatura Bigotte e Legatura Griselle-impiombature2.jpg
UANCA non è in linea   Rispondi quotando
Vecchio 10-01-11, 10:57 PM   #11
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

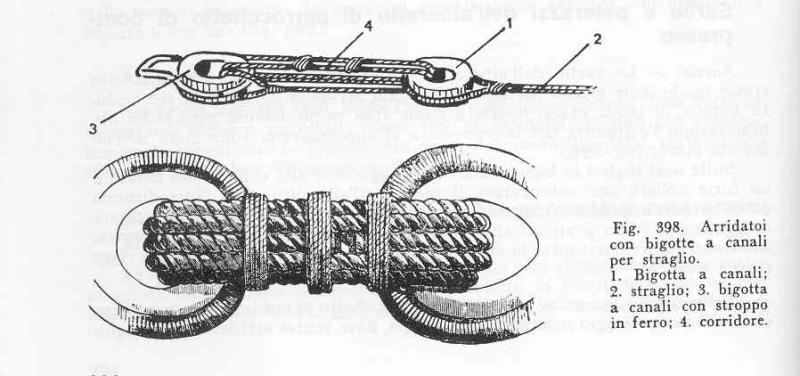

Ti posto un'immagine dal Curti....il grande libro dei modelli navali.... spesa da affrontare per ogni modellista!!!
Icone allegate
Arridatura Bigotte e Legatura Griselle-legatura.jpg
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 10-01-11, 11:27 PM   #12
Utente

L'avatar di Kraken

Registrato dal: Jun 2010
residenza: Padova
Messaggi: 787
Kraken è un newbie...
predefinito

Ciao Uanca,
Vedi un pò tu se ti possono essere utili anche queste immagini.

Ciao, Paolo.
Icone allegate
Arridatura Bigotte e Legatura Griselle-legature-01.jpg   Arridatura Bigotte e Legatura Griselle-legature-02.jpg   Arridatura Bigotte e Legatura Griselle-legature-03.jpg

Kraken non è in linea   Rispondi quotando
Vecchio 10-01-11, 11:56 PM   #13
Utente

Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
UANCA è un newbie...
predefinito

Ok ragazzi, adesso ci sono, grazie a tutti. Il particolare che cercavo era proprio quello della immagine di Gicci
Ciao Uanca
UANCA non è in linea   Rispondi quotando
Vecchio 14-04-11, 11:14 PM   #14
Utente Senior

L'avatar di ErPiotta71

Registrato dal: Jan 2011
Messaggi: 1,303
ErPiotta71 è un newbie...
predefinito

Quote:
Originariamente inviata da Gicci70 Visualizza il messaggio
Ti posto un'immagine dal Curti....il grande libro dei modelli navali.... spesa da affrontare per ogni modellista!!!
Che libro è?
Magari non l'ho e se è davvero bello me la compro!
ErPiotta71 non è in linea   Rispondi quotando
Vecchio 15-04-11, 07:17 PM   #15
Utente Senior

L'avatar di SEA.WOLF

Registrato dal: Apr 2008
residenza: M. di Montemarciano (AN)
Messaggi: 1,619
SEA.WOLF è un newbie...
predefinito

Quote:
Originariamente inviata da Gicci70 Visualizza il messaggio
Ti posto un'immagine dal Curti....il grande libro dei modelli navali.... spesa da affrontare per ogni modellista!!!

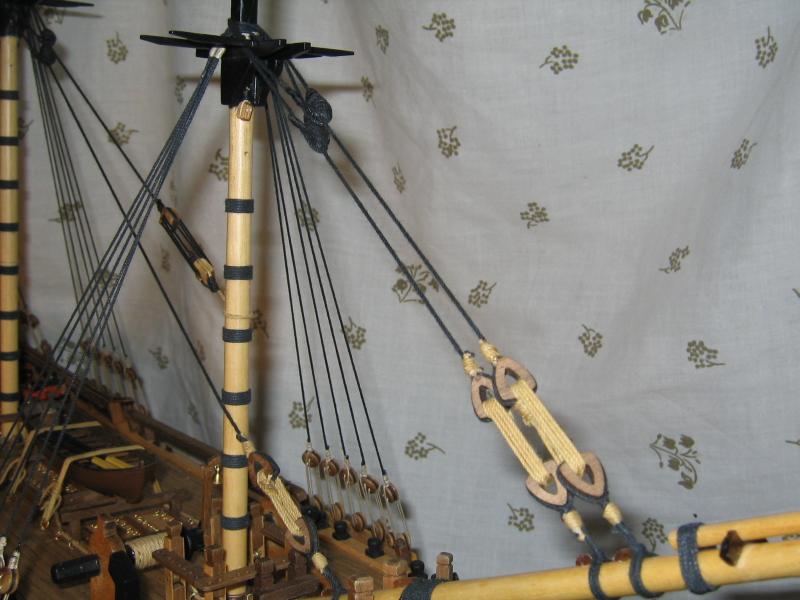

Mi ero posto lo stesso problema col bounty e ho risolto con lo stesso metodo postato da gicci: http://www.modellismo.net/forum/atta...f-img_0182.jpg
__________________

Matteo


Quando va che quasi basta, non toccar se no si guasta!!!
SEA.WOLF non è in linea   Rispondi quotando
