Cantieri Ultimo: HMS Bellona Corel

[Ultimo_73]

Nome: HMS Bellona
Tipo:Vascello armato di terza classe
Anno di costruzione: 1760
Scala del modello: 1:100
Piano di costruzione: Corel


Lunghezza 51,25 m
Larghezza 14,65 m
Altezza 52 m
Pescaggio 6,55 m
Velocità 10 nodi
Equipaggio 650
Armamento 80 cannoni di vario calibro

__________________________________________________ ________________________________

Il mio viaggio nel mondo del modellismo navale in legno inizia per caso.
Un mio amico infatti acquista i 140 fascicoli della corazzata Bismarck edita da Amati Hachette. Andiamo insieme a ritirarli e io rimango sbalordito dai piani di costruzione...

E così mi metto anch'io alla ricerca della Bismarck...
Non riesco però a trovarla e alla fine, il 21 aprile, ansioso di costruire anch'io un modellino, vado in un negozio di modellismo e acquisto l'HMS Bellona della Corel.

Arrivo a casa, apro la scatola e... ma come cavolo si monta???

Vabbè... proviamoci...

Foto del 26 aprile

[SergioD]

ciao. non mi pare tu stia andando male, se poi hai qualche dubbio esponi il problema , si vedra' come risolverlo .per il momento auguri per il tuo cantiere

[Ultimo_73]

Dopo aver realizzato il primo fasciame, mi ritrovo in visibile difficoltà...

Il mio gatto decide di correre in mio aiuto

Foto del 5 maggio

[Ultimo_73]

Originariamente inviata da SergioD

ciao. non mi pare tu stia andando male, se poi hai qualche dubbio esponi il problema , si vedra' come risolverlo .per il momento auguri per il tuo cantiere

Grazie Sergio!!! Ti prendo in parola!

[Ultimo_73]

Il felino intervento arreca un inaspettato giovamento... e i lavori proseguono con la posa del secondo fasciame in noce e con il rivestimento interno delle murate che poi dipingo di rosso.
Ho letto in ritardo il suggerimento di Trinchetto che consigliava di dipingere prima ogni pezzo. Adesso ho iniziato a farlo e devo dire che l'effetto è diverso...

Alla fine ho deciso di realizzare lo specchio di poppa mantenedo la curvatura originale. Avrò fatto la scelta giusta? Ai posteri l'ardua sentenza...


Foto del 12 Maggio

[Ultimo_73]

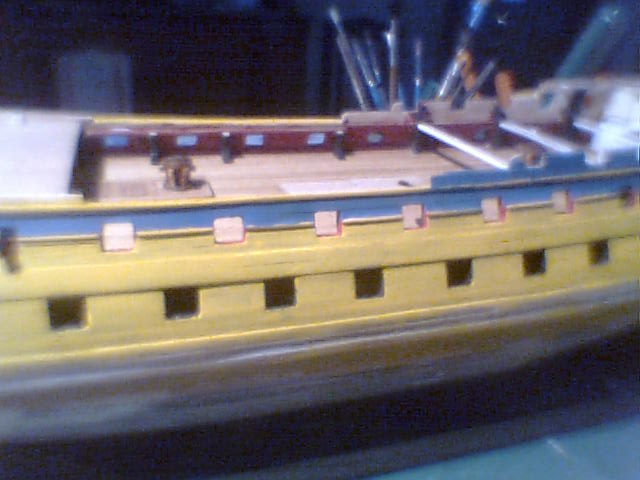

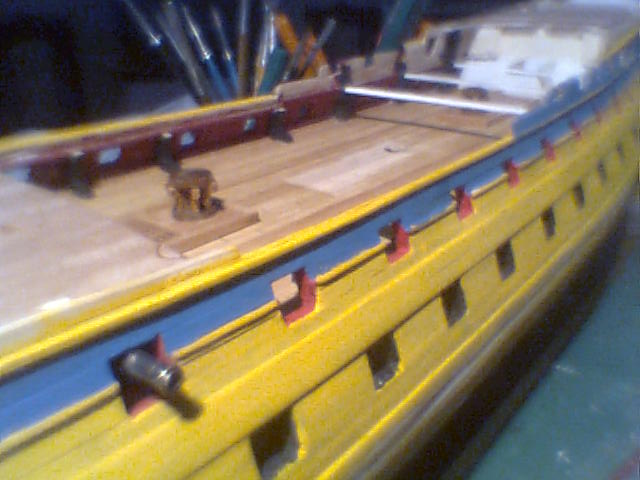

Dopo aver realizzato e dipinto tutti gli affusti e invecchiato i cannoni, ho iniziato la colorazione dello scafo.

Ho deciso di dipingerla con la livrea utilizzata in occasione della presentazione al Re Giorgio III nel 1780, subito dopo la ramatura. Quindi fasce gialle e blu con decorazioni che sto disegnando in AUTOCAD per poi trasformarle in adesivi. Non ci penso proprio a dipingerle direttamente sulla fiancata in scala 1:100!

Foto del 27 maggio dopo la prima mano di smalto.

[SergioD]

ciao in un lampo ritrovo parecchie foto .il modello prevede un secondo fasciame .la raccomandazione e' comunque di rifinire bene il primo .sul secondo non si puo' intervenire piu' di tanto .questo modello ha uno specchio di poppa bellissimo,prendi spunto dal lavoro di santuzzodellepanaree .il suo modello ti potra' essere di aiuto in diverse fasi della costruzione .se ti serve in mp ti passo la monografia in pdf

[Ultimo_73]

Originariamente inviata da SergioD

ciao in un lampo ritrovo parecchie foto .il modello prevede un secondo fasciame .la raccomandazione e' comunque di rifinire bene il primo .sul secondo non si puo' intervenire piu' di tanto .questo modello ha uno specchio di poppa bellissimo,prendi spunto dal lavoro di santuzzodellepanaree .il suo modello ti potra' essere di aiuto in diverse fasi della costruzione .se ti serve in mp ti passo la monografia in pdf

Grazie!!!!!! Infatti adesso stavo curiosando in giro... Quella di Santuzzo e di Dantes sono fantastiche!

Davvero hai la monografia in pdf?

[Ultimo_73]

Sto realizzando la chiesuola per l'alloggiamento della campana.
Le istruzioni Corel però non sembrano corrette... Fortunatamente l'amico Sergio D di Torino mi ha fornito i piani originali...

Ecco come va realizzata

[pimini]

ma quanto sei veloce ?????
hai acquistato il kit il 21 aprile e sei già a questo punto?

Mi sembra che per essere al primo modello stai facendo un buon lavoro

[sam_59]

Originariamente inviata da pimini

ma quanto sei veloce ?????
hai acquistato il kit il 21 aprile e sei già a questo punto?

Sono sicuro che l'aiuto del gatto è determinante

[Dantes79]

Apperò !! Che bella la tua Bellona, complimenti !

Adesso però son curioso di veder tutte le decorazioni dipinte sulla fascia azzurra !! Buon lavoro !!

E che velocità!

[UANCA]

Ciao Ultimo, sono sbalordito dalla velocità e dalla naturalezza con cui ti sei avvicinato al modellismo navale, bravo.
L'idea di realizzare i decori con il PC è ottima, forse non c'è bisogno che siano adesivi, probabilmente usando colla vinilica avrai un ottimo risultato anche con carta semplice. Il fatto che nel 1780 avesse le fiancate dipinte di giallo da dove l'hai ricavato ?
Ti aggiungo alcune immagini del modello d'epoca conservato in Inghilterra
Ciao Uanca

[Ultimo_73]

Originariamente inviata da sam_59

Sono sicuro che l'aiuto del gatto è determinante

E infatti fa tutto il micio! Io faccio solo le foto...

[Ultimo_73]

Originariamente inviata da UANCA

Ciao Ultimo, sono sbalordito dalla velocità e dalla naturalezza con cui ti sei avvicinato al modellismo navale, bravo.
L'idea di realizzare i decori con il PC è ottima, forse non c'è bisogno che siano adesivi, probabilmente usando colla vinilica avrai un ottimo risultato anche con carta semplice. Il fatto che nel 1780 avesse le fiancate dipinte di giallo da dove l'hai ricavato ?
Ti aggiungo alcune immagini del modello d'epoca conservato in Inghilterra
Ciao Uanca

FOTO STUPPPENDE! GRAZIE!
E' proprio la livrea a cui mi sto ispirando!

Nella monografia dell'anatomy e in alcuni siti web ho letto che nel marzo 1780 lo scafo fu ricoperto con lastre di rame 50x120cm e che, a lavoro ultimato, fu presentata al sovrano Re Giorgio con lo scafo giallo e blu e che proprio per quell'occasione furono dipinte le decorazioni.
Forse è troppo complicato ma a me piaceva l'idea di provarci a realizzarla così.

Io riesco a dedicarci almeno un'ora ogni giorno e cmq è piena di difetti che sto cercando di eliminare...

Adesso sono alle prese con 2 problemi che vorrei condividere con tutti voi: l'incintone nero: lo dipingo in nero opaco o in nero satinato? Il nero opaco sembra carbone, mentre quello satinato non è proprio lucido ma quasi... quale mi consigliate?

Sexondo dubbio: la ramatura. Come la realizzo?
