predefinito Tartana siciliana

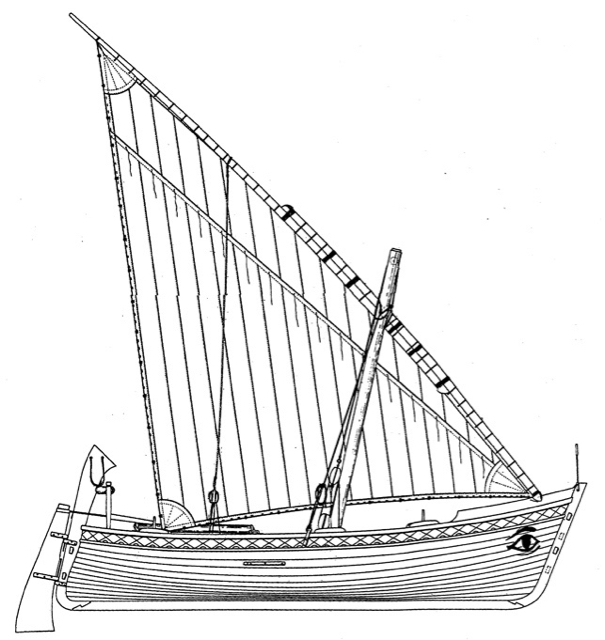

Apro questo wip di una imbarcazione tipica della costa palermitana attrezzata per la pesca delle sardine. La tartana siciliana detta anche sardara fu impiegata per la pesca fino ai primi anni del '900 con un equipaggi composto dal capo barca, 4 marinai ed un mozzo. La scala del mio modello è 1:16 il che si traduce in una imbarcazione lunga 6 metri. Le sardare erano attrezzate con una vela latina la cui antenna era issata su un albero inclinato verso prora. Premetto che é la prima volta che mi cimento in questo tipo di costruzione avendo estrapolato le ordinate dal piano delle ordinate (approssimativo) e la chiglia dal disegno della sezione verticale della barca.
Tartana siciliana-imageuploadedbytapatalk1440002925.686640.jpgTartana siciliana-imageuploadedbytapatalk1440002952.149369.jpgTartana siciliana-imageuploadedbytapatalk1440002982.228718.jpgTartana siciliana-imageuploadedbytapatalk1440003007.770106.jpgTartana siciliana-imageuploadedbytapatalk1440003035.512250.jpgTartana siciliana-imageuploadedbytapatalk1440003049.684647.jpgTartana siciliana-imageuploadedbytapatalk1440003072.279639.jpg


Sent from my iPad using Tapatalk
__________________
Angelo
scorpion66 non è in linea   Rispondi quotando
Vecchio 19-08-15, 06:57 PM   #2
Utente Senior

L'avatar di scorpion66

Registrato dal: Feb 2012
residenza: parma
Messaggi: 1,678
scorpion66 inizia ad ingranare.
predefinito

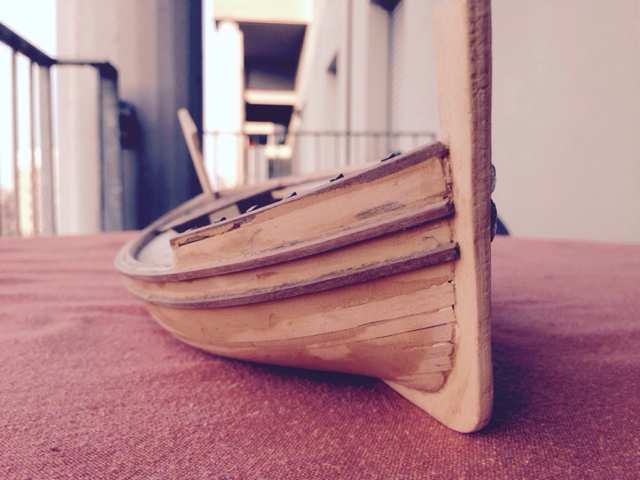

Questa barca l'ho costruita utilizzando rimanenze di legno provenienti da vari modelli tra i quali i listelli di betulla avanzati dalla costruzione dello scafo del vespucci. Ho fatto un unico fasciame e per questi motivi ho dovuto faticare non poco con la carta abrasiva e stucco ma per fortuna le linee tornavano.
Tartana siciliana-imageuploadedbytapatalk1440003347.936569.jpgTartana siciliana-imageuploadedbytapatalk1440003367.323882.jpgTartana siciliana-imageuploadedbytapatalk1440003384.255377.jpgTartana siciliana-imageuploadedbytapatalk1440003399.710599.jpgTartana siciliana-imageuploadedbytapatalk1440003418.501962.jpgTartana siciliana-imageuploadedbytapatalk1440003460.351847.jpg


Sent from my iPad using Tapatalk
__________________
Angelo
scorpion66 non è in linea   Rispondi quotando
Vecchio 19-08-15, 07:21 PM   #3
Utente Senior

L'avatar di maurino

Registrato dal: Dec 2007
residenza: genova
Messaggi: 1,248
maurino è un newbie...
predefinito

Ciao Angelo , seguirò con piacere il tuo lavoro , ho un debole per le barche da lavoro !!! Buon cantiere .
Mauro
maurino non è in linea   Rispondi quotando
Vecchio 19-08-15, 07:25 PM   #4
Utente

L'avatar di SirFrancis

Registrato dal: May 2015
residenza: Napoli
Messaggi: 375
SirFrancis è un newbie...
predefinito

Che bel modello!
Un'imbarcazione semplice ma al tempo stesso affascinante, e poi un bel lavoro pulito e preciso, complimenti
SirFrancis non è in linea   Rispondi quotando
Vecchio 19-08-15, 07:30 PM   #5
Utente Senior

L'avatar di scorpion66

Registrato dal: Feb 2012
residenza: parma
Messaggi: 1,678
scorpion66 inizia ad ingranare.
predefinito

Il cantiere continua con la cucitura a mano della vela che ho deciso di imbrogliarla mentre mi riprometto di costruire un altra tartana questa volta con la vela Latina al vento. Ho dato una mano di flatting trasparente opaco e mi accingo a costruire il timone.
Tartana siciliana-imageuploadedbytapatalk1440005342.441447.jpgTartana siciliana-imageuploadedbytapatalk1440005357.918313.jpgTartana siciliana-imageuploadedbytapatalk1440005368.981478.jpgTartana siciliana-imageuploadedbytapatalk1440005380.935895.jpgTartana siciliana-imageuploadedbytapatalk1440005394.624784.jpgTartana siciliana-imageuploadedbytapatalk1440005405.586691.jpg


Sent from my iPad using Tapatalk
__________________
Angelo
scorpion66 non è in linea   Rispondi quotando
Vecchio 19-08-15, 07:40 PM   #6
Utente Senior

L'avatar di scorpion66

Registrato dal: Feb 2012
residenza: parma
Messaggi: 1,678
scorpion66 inizia ad ingranare.
predefinito

Ciao maurino, anch'io amo questo tipo di imbarcazioni per questo mi riprometto di costruirne altre.
Caro Sir grazie per essere passato e per i complimenti non del tutto meritati visto che il mio è stato un primo timido tentativo di progettazione estrapolando ordinate e chiglia da un disegno quando prima partivo da un kit già tagliato al laser. Il prossimo verrà meglio avendo capito come procedere. Adesso devo procedere alla realizzazione dei remi e dell'ancorotto. Il cantiere vespucci é fermo perché aspetto che mi arrivi il punzonatore amati per creare le rivettature sulle piastre di rame da applicare sul l'opera viva dello scafo. In ogni caso i mieli lavori subiranno rallentamenti a causa di un nuovo incarico lavorativo che porterà via parecchio tempo.
__________________
Angelo
scorpion66 non è in linea   Rispondi quotando
Vecchio 20-08-15, 07:53 AM   #7
Utente Senior

L'avatar di felipe.max

Registrato dal: Mar 2010
residenza: Taranto
Messaggi: 1,042
felipe.max è un newbie...
predefinito

Bellissima realizzazione,complimenti davvero!!
felipe.max non è in linea   Rispondi quotando
Vecchio 20-08-15, 08:39 AM   #8
Utente Senior

L'avatar di capitan red

Registrato dal: Mar 2009
Messaggi: 3,561
capitan red inizia ad ingranare.
predefinito

ciao Angelo.
vedo il tuo nuovo lavoro, devo dire che (anche se io non sono particolarmente attratto) e' una buona esecuzione,toglimi una curiosita' : su che dimensioni sei ? buon proseguimento, ciao.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
capitan red non è in linea   Rispondi quotando
Vecchio 20-08-15, 12:26 PM   #9
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,643
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

anche io sono affascinato dalle imbarcazioni da lavoro. Complimenti, gran bel modello.

Trink
__________________


Un rametto d'esperienza vale un'intera foresta di avvertenze (James Russell Lowell)
trinchetto non è in linea   Rispondi quotando
Vecchio 20-08-15, 01:41 PM   #10
Utente Senior

L'avatar di scorpion66

Registrato dal: Feb 2012
residenza: parma
Messaggi: 1,678
scorpion66 inizia ad ingranare.
predefinito

Grazie a tutti amici!
Il modello misura circa 40 cm e sono in scala 1:16. Ho i piani per la scala 1:12 ma mi pareva eccessivo.
scorpion66 non è in linea   Rispondi quotando
Vecchio 20-08-15, 06:47 PM   #11
Utente Senior

L'avatar di Azzio1973

Registrato dal: Mar 2015
Messaggi: 3,510
Azzio1973 ha avuto comportamenti non adeguati in passato...
predefinito

Bravo scorpion! Se con gli scarti riesci a fare questi lavori direi che hai il vento in poppa!!!
Azzio1973 non è in linea   Rispondi quotando
Vecchio 20-08-15, 08:37 PM   #12
Utente Senior

L'avatar di scorpion66

Registrato dal: Feb 2012
residenza: parma
Messaggi: 1,678
scorpion66 inizia ad ingranare.
predefinito

Il legno costa è da me si fa la differenziata per cui faccio di necessità virtù. Il vento a volte é di bolina ma si va avanti lo stesso.
__________________
Angelo
scorpion66 non è in linea   Rispondi quotando
Vecchio 21-08-15, 11:25 AM   #13
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

Ciao Angelo,
semplicemente deliziosa questa barca, coloratissima e dalle decise influenze moresche.
Ho notato che sei molto attento nel seguire i vari cantieri, per cui immagino che i miei "consigli per il prossimo modello" non siano delle gran novità... Comunque, sono 2:
1 - per la chiglia, rassegnati a spendere da un negoziante (oppure sul web, pare che Assia l'abbia trovato più economico) e prenditi una tavoletta in compensato di betulla dopo esserti accertato - il cliente ha sempre ragione! - che non ci siano svargole
2 - sempre sulla chiglia, predisponi l'incavo di battura
E ancora complimenti!
madamalouise non è in linea   Rispondi quotando
Vecchio 21-08-15, 08:41 PM   #14
Utente Senior

L'avatar di scorpion66

Registrato dal: Feb 2012
residenza: parma
Messaggi: 1,678
scorpion66 inizia ad ingranare.
predefinito

Ciao madamalouise, grazie per la visita. Per il prossimo modello seguirò senza dubbio il tuo consiglio
__________________
Angelo
scorpion66 non è in linea   Rispondi quotando
Vecchio 23-08-15, 08:19 AM   #15
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,223
Killik inizia ad ingranare.
predefinito

Il vento in poppa è una gran bella cosa. Ma di bolina ci si diverte di più!

Molto bello il lavoro che hai fatto! Mi piace.
L'aver estrapolato le ordinate dal piano con le linee d'acqua è buona cosa.
Bravo, continua così che vai forte!!!
