Vecchio 02-10-21, 09:30 AM   #31
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

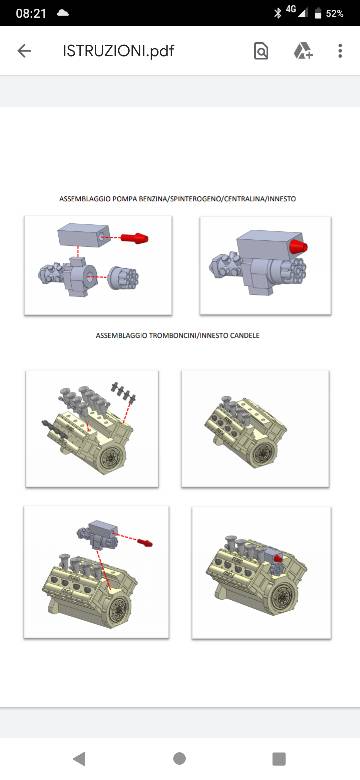

Come detto il lavoro e in standby causa trasferimento, quindi riprenderò settimana prossima. Nel frattempo qualche anticipazione, con il supporto di Massimo Nadalini (che ringrazio per la competenza e la disponibilità), apporterò queste modifiche sul Ford DFV, in pratica la parte che riguarda il sistema di alimentazione, quindi gruppo pompa benzina, spinterogeno, innesti cavi candele, tromboncini di aspirazione con relative pipette, tutto stampato finemente in 3D, oltre a delle chicche come gli switch che verranno messi sul pannello strumenti. Non appena mi sarà possibile metterò le foto dei relativi pezzi.[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-screenshot_20211002-082135.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img-20210929-wa0001.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 02-10-21, 10:11 AM   #32
Utente Senior

Registrato dal: Jul 2016
Messaggi: 3,923
mral57 è un newbie...
predefinito

Mamma mia!!! Verrà uno spettacolo!!!


Inviato dal mio iPhone utilizzando Forum
mral57 non è in linea   Rispondi quotando
Vecchio 10-10-21, 11:15 PM   #33
Utente

L'avatar di Fofò43

Registrato dal: Feb 2009
Messaggi: 897
Fofò43 è un newbie...
predefinito

Applausi!
Fofò43 non è in linea   Rispondi quotando
Vecchio 11-10-21, 02:22 PM   #34
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

Vi ringrazio!!
Bene come avevo anticipato sono riuscito a completare l'ennesimo trasloco, sistemato una nuova postazione è tempo di riprendere i lavori.

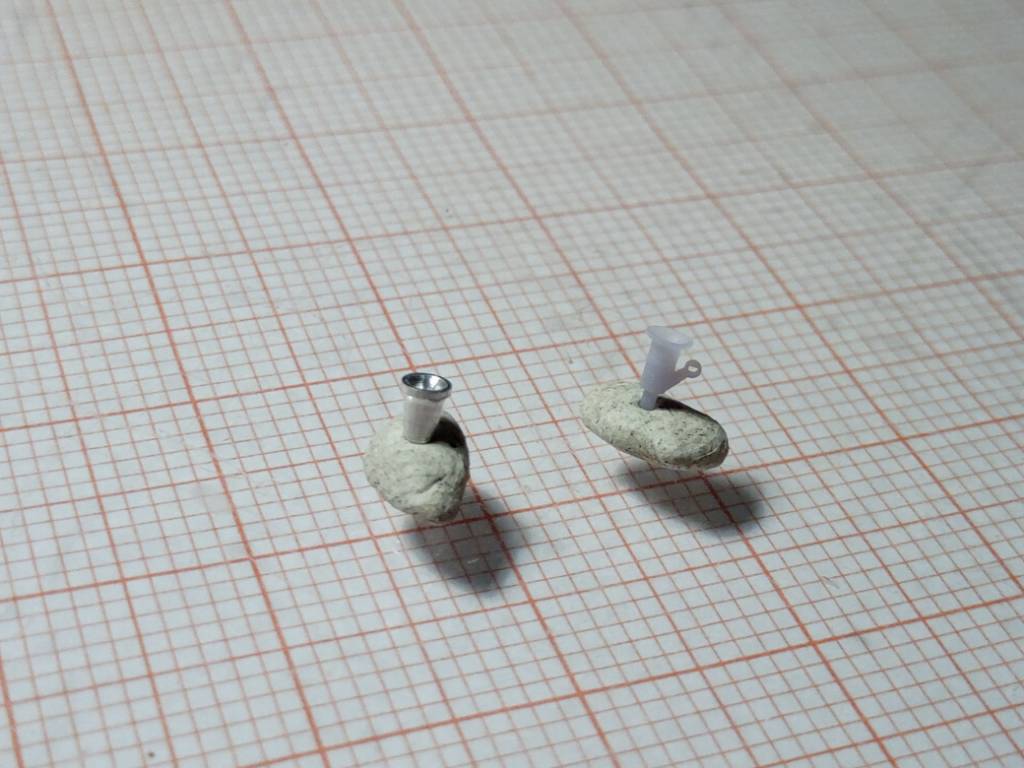

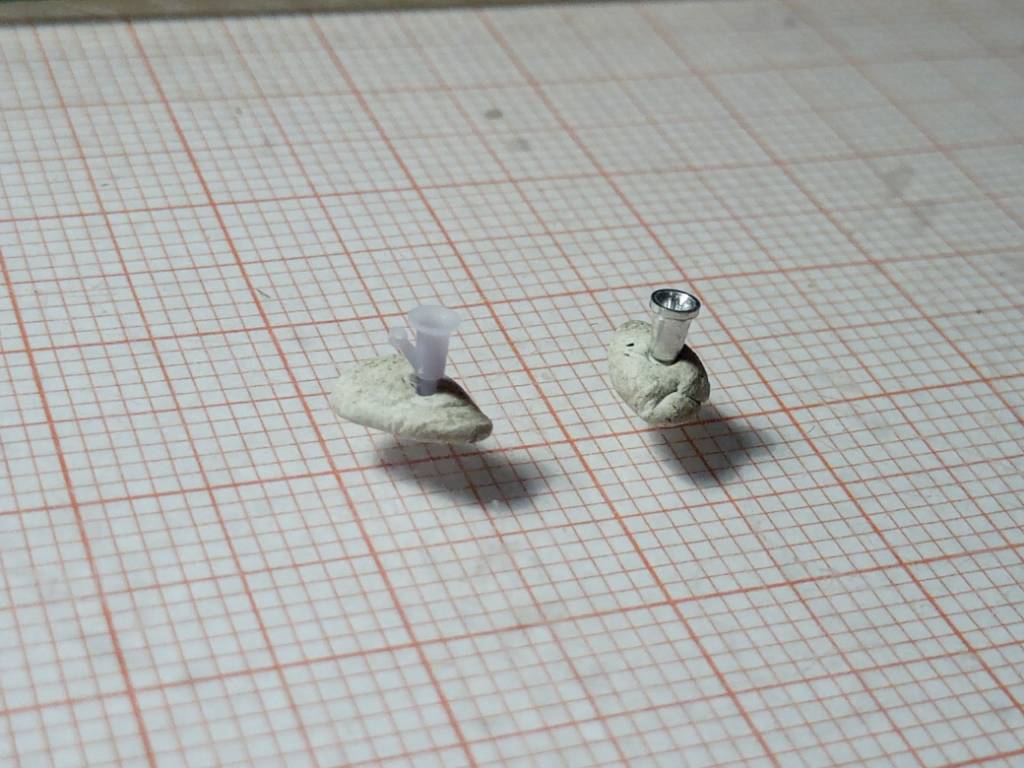

Nei giorni scorsi ho ricevuto il materiale inviatomi da Massimo Nadalini, oggi ho avuto tempo per ammirare meglio questi dettagli e fare un primo confronto con i pezzi del kit...direi quasi imbarazzante, non solo per la cura con cui sono realizzati, ma sono rimasto colpito dalla precisione con cui si adattano al motore. Nelle foto allegate si può notare la bontà di queste stampe in 3D, oltretutto ho anche ricevuto i fili per completare i collegamenti, entrambi da 0,2mm, uno trasparente e uno nero. A presto inizierò a montare il tutto, grazie ancora a Massimo per la disponibilità.[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_124533_178.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_124707_065.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_124800_478.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_124845_170.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_124932_397.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_130109_203.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_130121_314.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_125732_043.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_125750_839.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_130245_186.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211011_130318_931.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 11-10-21, 07:04 PM   #35
Utente Senior

Registrato dal: Mar 2017
Messaggi: 1,430
jimmy67 inizia ad ingranare.
predefinito

ottimo lavoro alfred 87, tutto molto bello,tra l'altro questa monoposto ha corso nell'ultimo monaco historic f1 molto bella!
jimmy67 non è in linea   Rispondi quotando
Vecchio 13-10-21, 12:05 PM   #36
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

Mille grazie Jimmy, spesso queste monoposto girano in pista nei vari istoric gp, nonché ai goodwood festival, purtroppo non si può fare affidamento ad alcune foto visto che sono in parte restaurate, e quindi diverse componenti non rispettano l'autenticità degli anni in cui correvano...tra l'altro di questa macchina ci sono poche foto storiche, sto facendo una sorta di collage tra le foto trovate di altre 761 con livree diverse, le poche della versione Ovoro, più alcune foto di modelli restaurati.

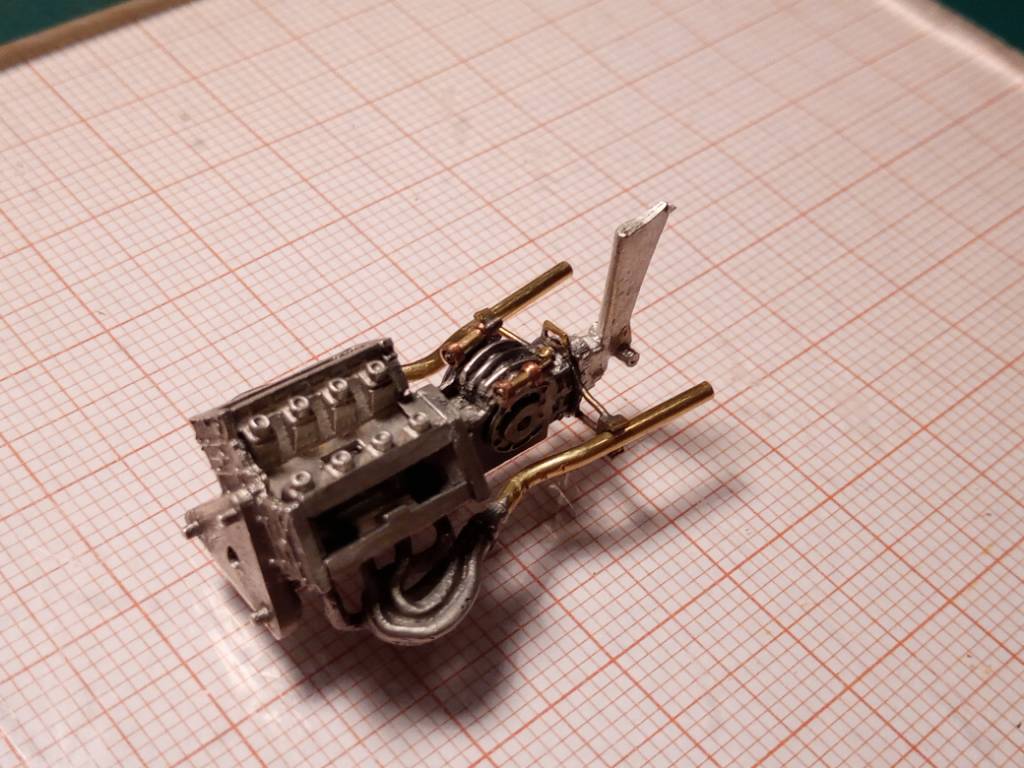

Andiamo avanti, prima di iniziare la fase di montaggio e verniciatura ci sono ancora diverse cose che devo modificare e soprattutto allineare, soprattutto al posteriore, mi sono occupato degli scarichi. Niente di particolare, ho solo sostituito i terminali con tubicini in ottone opportunamente sagomati, quindi un test di posizionamento.

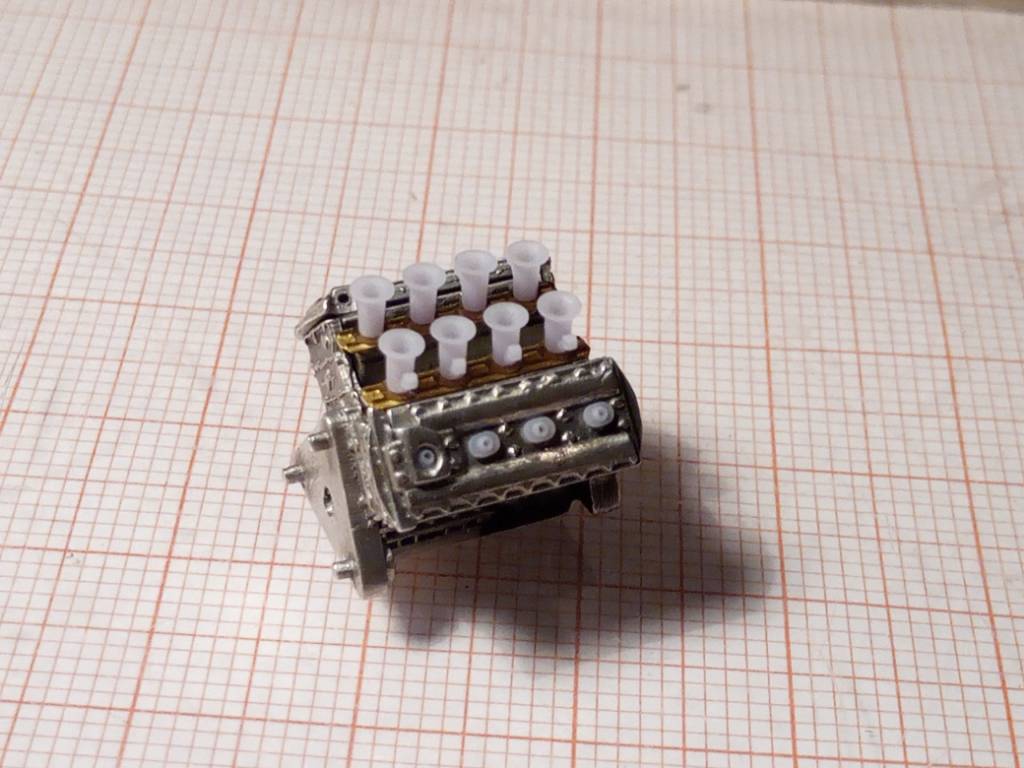

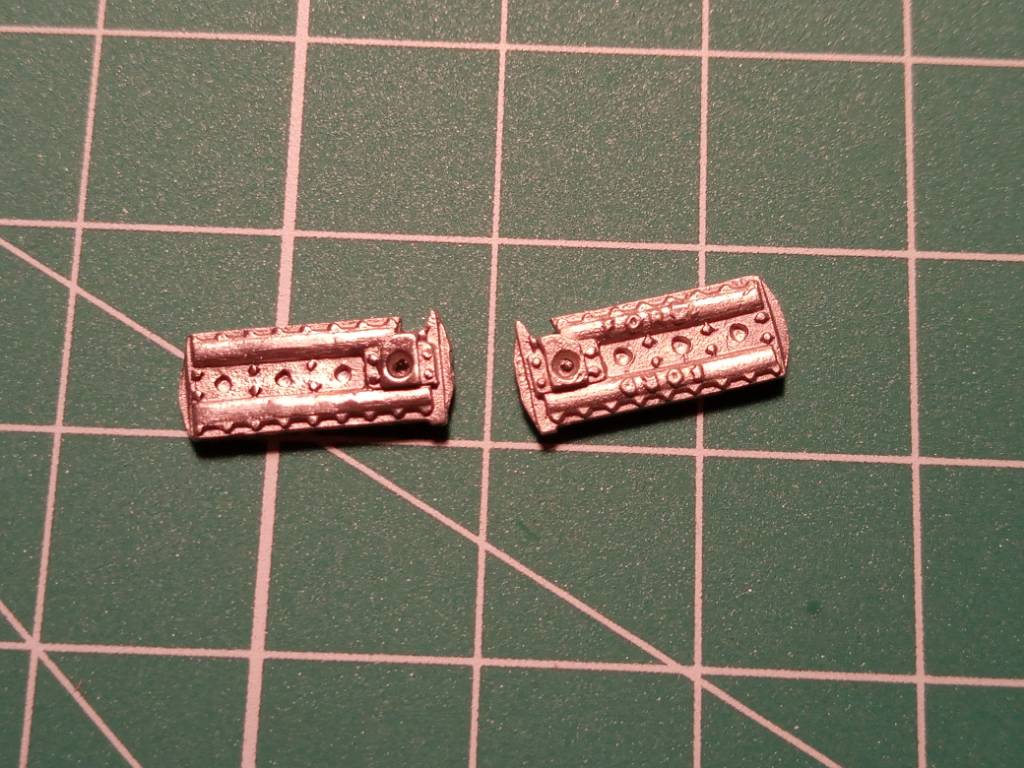

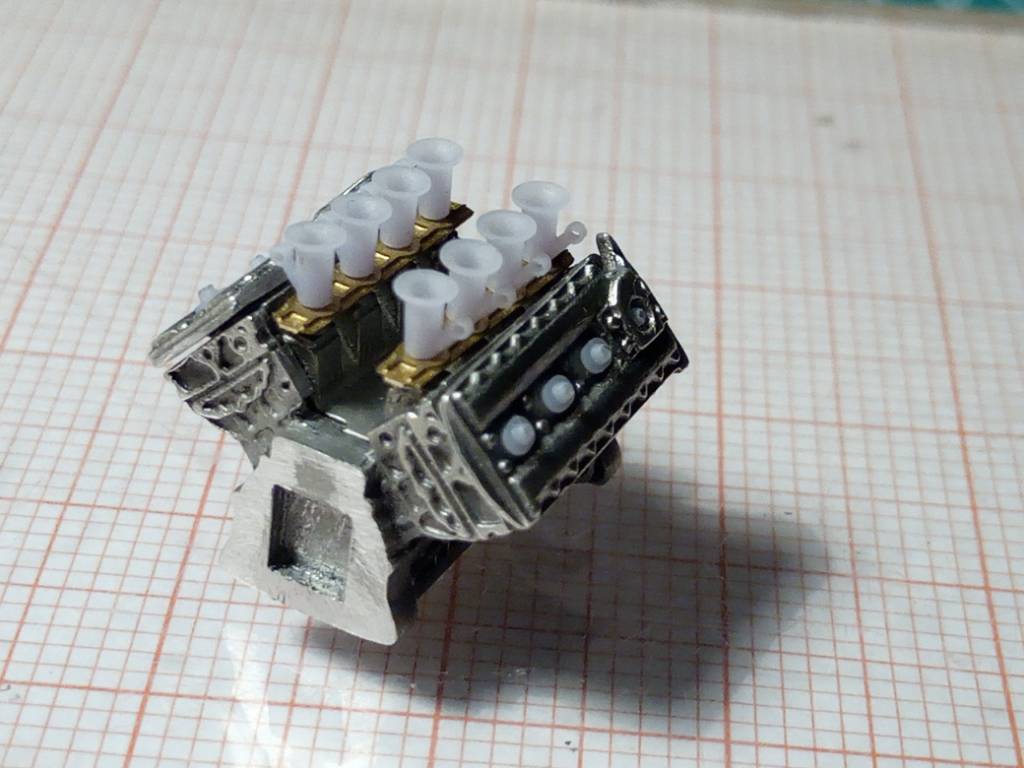

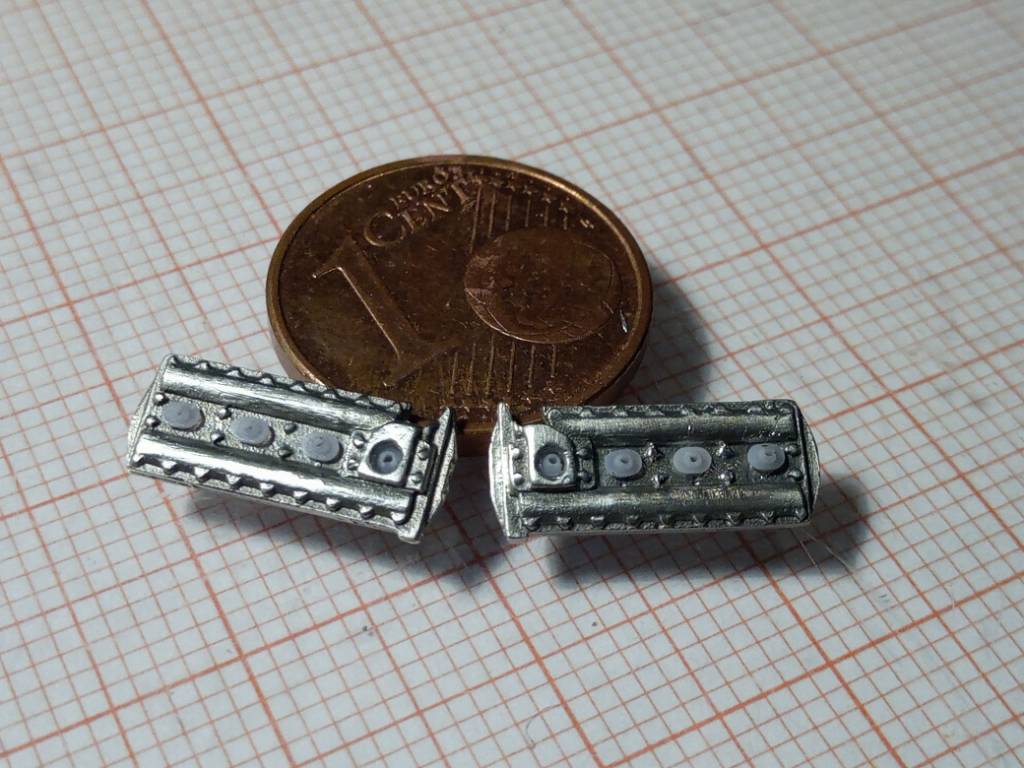

Quindi ho lavorato sul motore, aperto i fori per inserire i tromboncini, verificato il perfetto allineamento sono passato alle due testate, eliminate le scritte Ford in rilievo ho lucidato ulteriormente il tutto, aperto i fori per inserire i plug dei cavi candele presenti nel set in 3D, ho tribolato un po' per sagomare quello che va all'interno della piastra di supporto del roll-bar, una volta riuscito nell'intento ho provato il tutto.
A presto con altri aggiornamenti.[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211012_112741_109.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211012_114551_011.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211012_114604_513.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211012_114624_557.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211013_094842_332.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211013_102532_945.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211013_102833_461.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211013_102844_536.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211013_102858_545.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 13-10-21, 01:02 PM   #37
Utente Senior

Registrato dal: Jul 2016
Messaggi: 3,923
mral57 è un newbie...
predefinito

Un autentico gioiellino!!!! E poi gli scarichi in ottone in fase di verniciatura sono tutto un altro mondo!!!


Inviato dal mio iPhone utilizzando Forum
mral57 non è in linea   Rispondi quotando
Vecchio 14-10-21, 01:05 PM   #38
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

Ti ringrazio Mral!

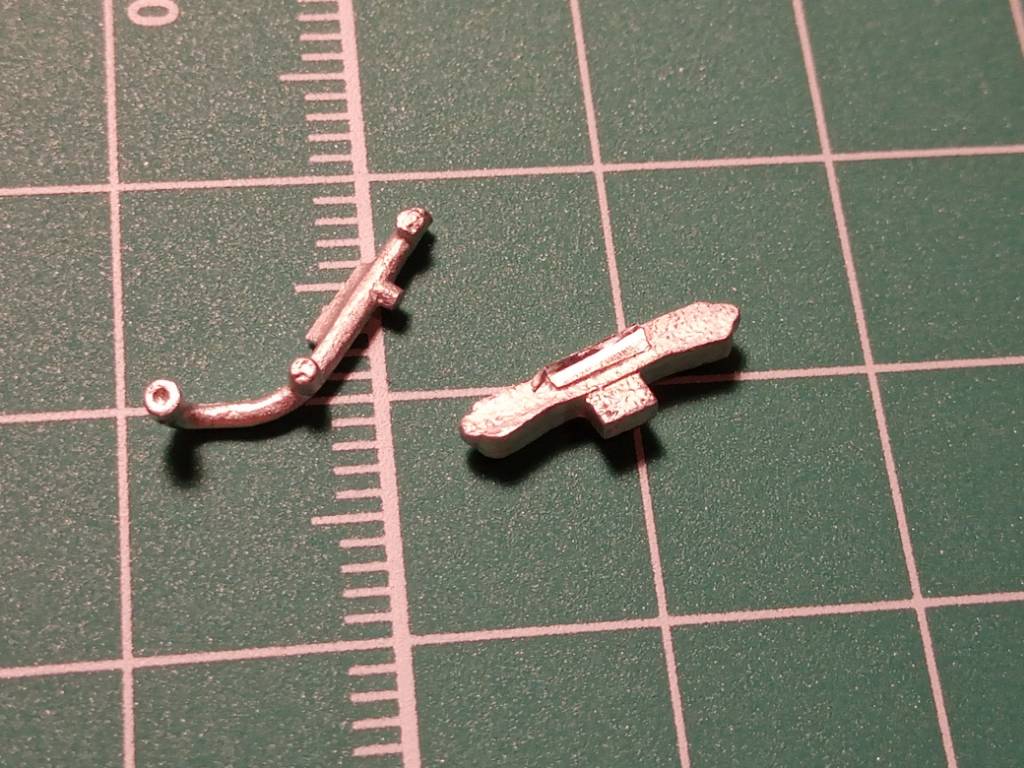

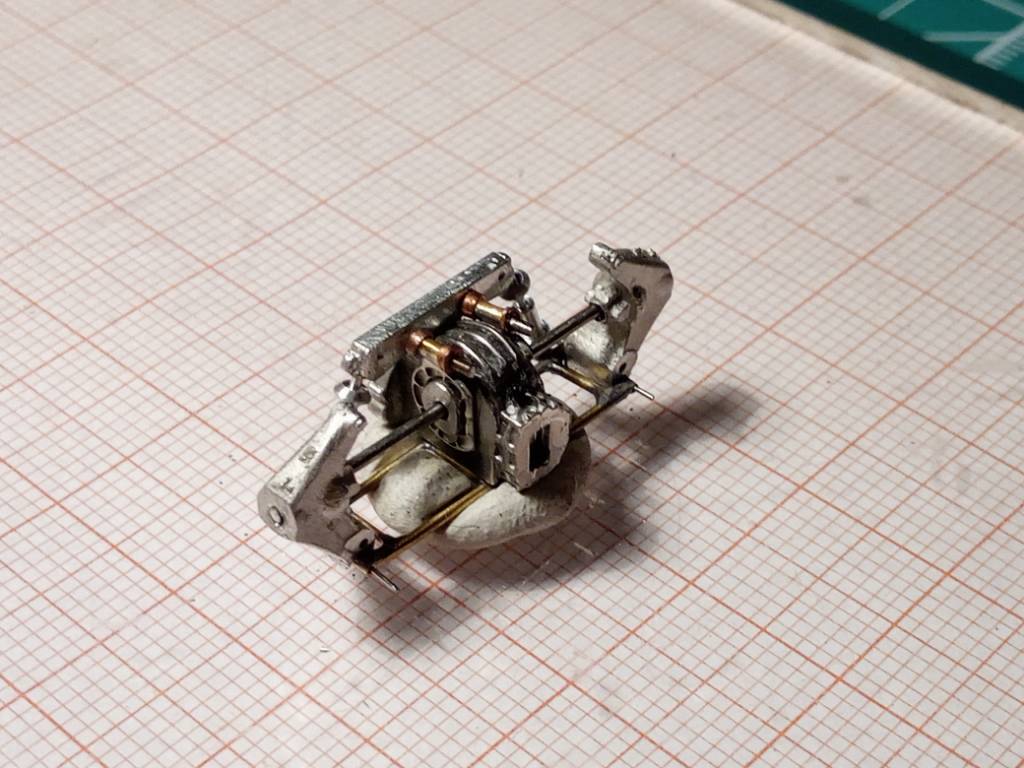

Andiamo avanti, prima di procedere oltre era necessario fermarsi per controllare che tutto il gruppo sospensioni posteriori fosse allineato, e che non ci fossero problemi per gli incombri da rispettare...ho iniziato separando uno dei tubi radiatore dal montante orizzontale, quindi ho praticato i fori per inserire i due ammortizzatori e dato una sgrassata generale, dopo di che ho praticato i fori nei due mozzi, e quindi provato a montare il tutto. Questi ultimi sono ancora da rifinire, bel frattempo ho assemblato i dischi freno tramite brasatura, e la piastra dell'airbox anch'essa saldando le due fotoincisioni insieme.[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_102342_652.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_102538_457.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_114212_961.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_114224_685.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_114248_473.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_114307_548.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_114353_145.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_114407_702.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_101634_902.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_101645_885.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211014_101655_536.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 15-10-21, 05:01 PM   #39
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

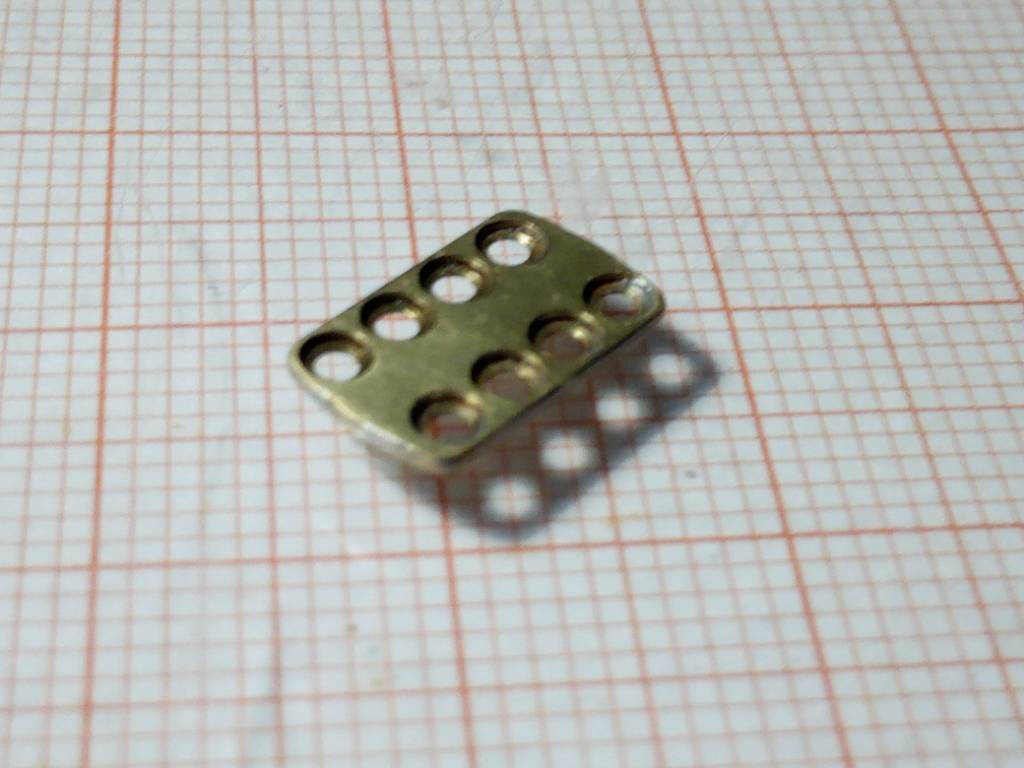

Sì prosegue col gruppo sospensioni. Guardando immagini del motore vero viene spontaneo chiedersi cosa c'entri quella fotoincisione proposta da tameo, i bracci superiori infatti erano fissati attraverso delle piastre al supporto orizzontale, mentre sui mozzi c'era una sorta di perno che fungeva da staffa per i tiranti di sostegno che andavano al telaio. Dopo averci lavorato un po' credo di essermi avvicinato al vero... naturalmente il tutto è solo appoggiato, ma direi che con l'allineamento ci siamo.[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-screenshot_20211015-155244-2.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211015_154701_541.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211015_154255_771.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211015_154313_105.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211015_154326_197.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211015_154338_311.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211015_154432_255.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 17-10-21, 01:56 PM   #40
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

Altro piccolo aggiornamento.
Qualche post fa avevo fatto una modifica al cambio per inserire delle pinze freno a sostituzione di quelle del kit in fotoincisione.

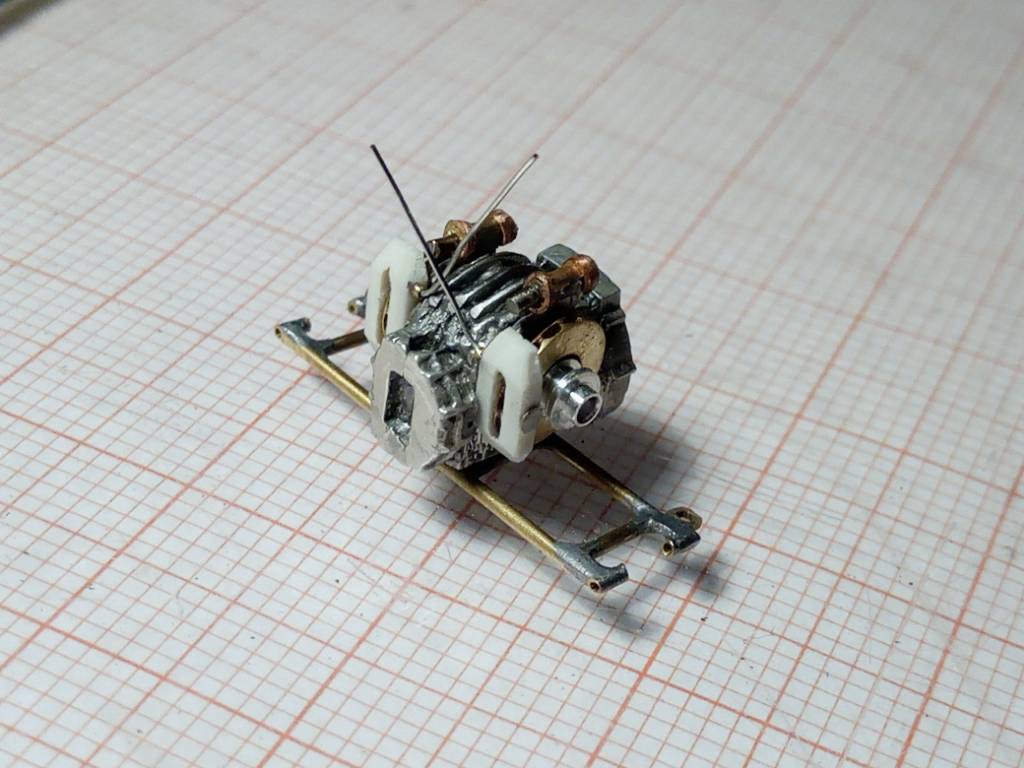

Partendo da un pezzo di resina ho realizzato un taglio a misura del disco, quindi sagomato la parte esterna. Una volta testato il corretto posizionamento ho praticato dei fori da 0,5mm nella parte superiore, inserito due sezioni di tubicino in ottone e quindi dei fili da 0,3mm per i tubi dei freni. [auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211017_123832_016.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211017_123612_364.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211017_123624_267.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211017_123551_172.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211017_123648_739.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211017_123659_904.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 17-10-21, 07:43 PM   #41
Utente Senior

Registrato dal: Jul 2016
Messaggi: 3,923
mral57 è un newbie...
predefinito

Sarò monotono, ma non stai facendo un modello ma un gioiellino!!!
Unica cosa, ma non ne sono neanche sicuro, le pinze mi sembrano un po’ sovradimensionate.


Inviato dal mio iPhone utilizzando Forum
mral57 non è in linea   Rispondi quotando
Vecchio 18-10-21, 12:47 PM   #42
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

Ti ringrazio Mral...in realtà le pinze posteriori avevano delle dimensioni abbastanza generose, quelle da me replicate forse sono un filino più lunghe in altezza, me ne sono accorto solo adesso. Posso ancora intervenire in tal senso tagliando una sezione nella parte centrale.
Ciò che invece potrebbe darmi qualche problema è la presenza del piccolo radiatore dell'olio che è posto subito dietro le pinze e davanti la barra antirollio....in questa foto è assente trattandosi di un modello restaurato. Il prossimo step sarà quindi più complicato, dovrò rifare la barra antirollio e montare poi il radiatore mantenendo le giuste distanze.[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-screenshot_20211015-155244-2.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 21-10-21, 01:47 PM   #43
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

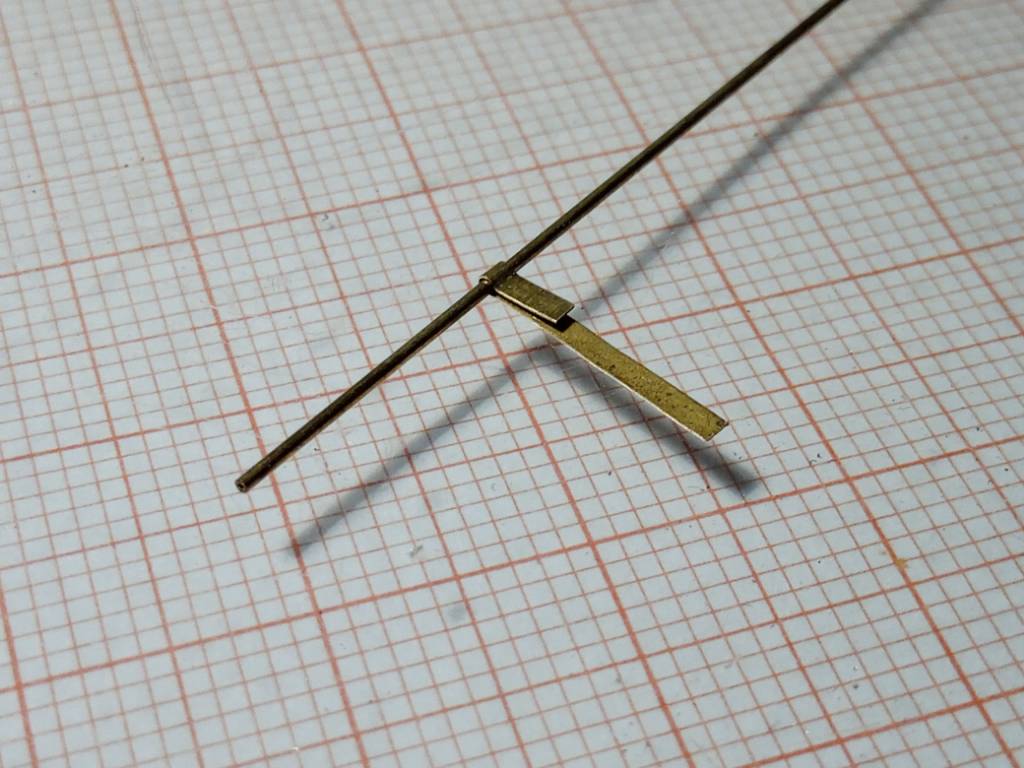

Sì prosegue, in questi giorni sono andato decisamente avanti coi lavori...iniziando a verniciare le parti del motore. Prima però sono andato a rivedere alcuni particolari, come le pinze freno che ho accorciato, i sostegni sopra al cambio che ho rifatto, ho aggiunto sulle testate dei piccoli pin da 0,6 mm accanto la scritta Ford il che ha comportato una modifica sulla zona dove vanno posizionate le testate fresando i punti in corrispondenza di questi pin per farle entrare comodamente, infine ho realizzato una barra antirollio più convincente.

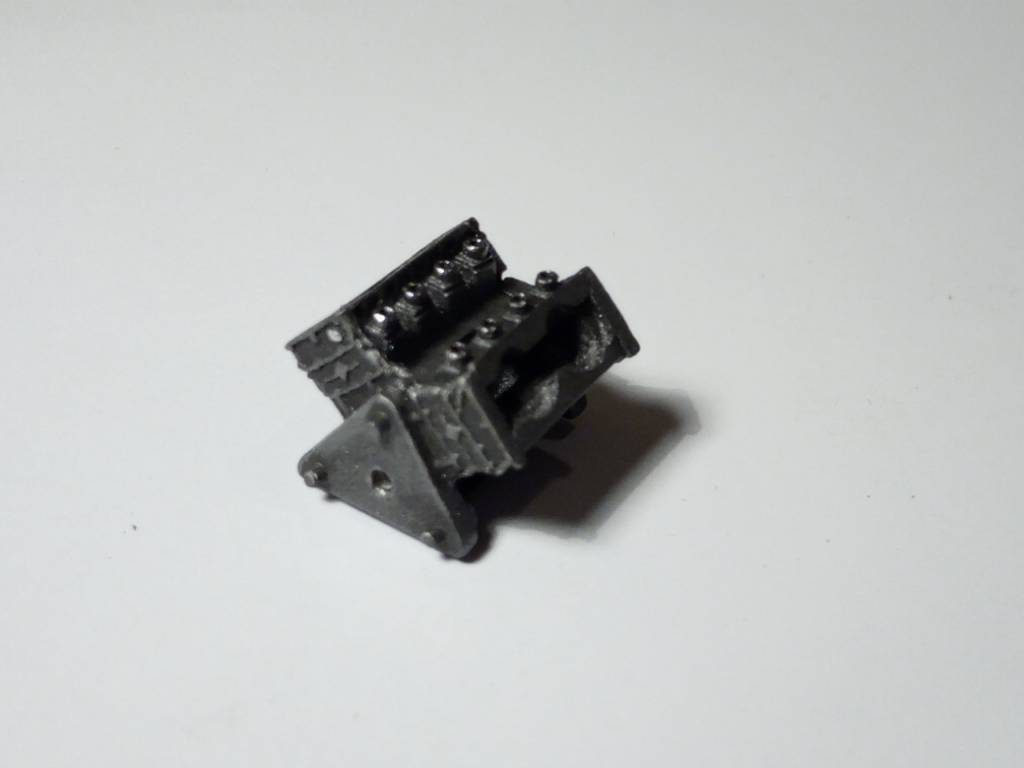

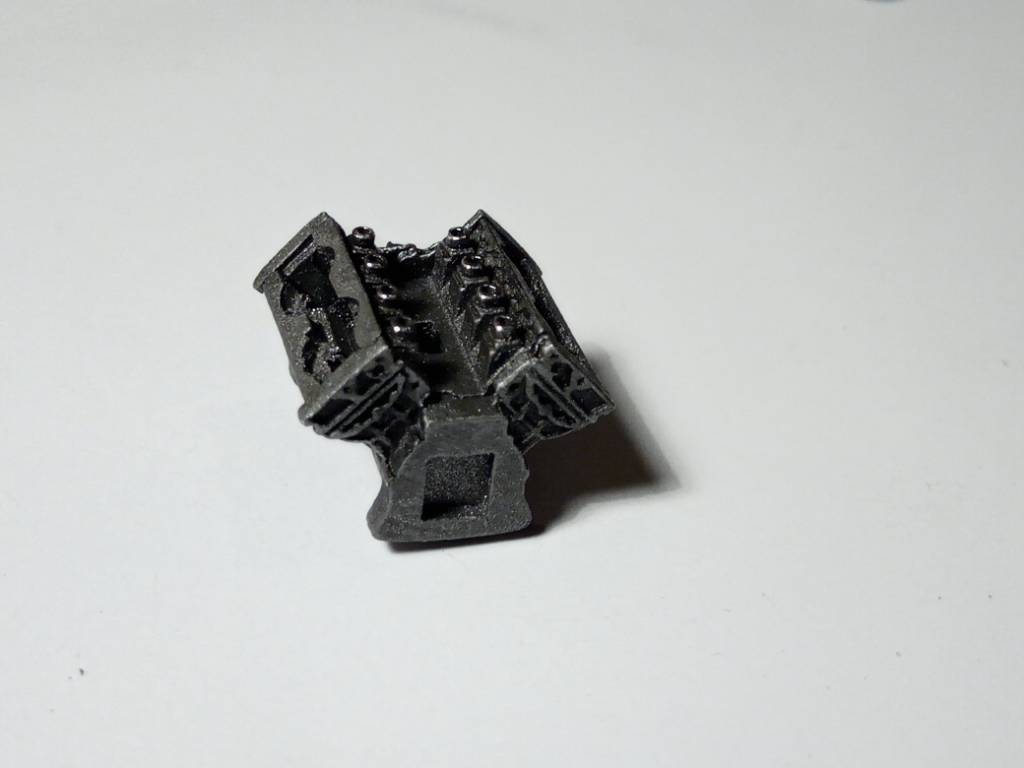

Andando sui colori, Burt iron gunze per monoblocco e cambio, successivamente drybrush con polvere di grafite, seguito da lavaggio in nero ad olio e ulteriore drybrush con x-32 tamiya. Quindi nero lucido e crome alclaid per le parti in metallo, quindi x-18 per quelle nere con leggero drybrush utilizzando un set whatering tamiya. Infine titanio per pinze e pompa iniezione, e in rosso la calotta dello spinterogeno. Per gli scarichi xf-56, seguito da grafite passata col dito e pigmento nero.[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211019_101931_388.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211019_102045_434.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211019_105030_832.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211019_105118_966.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211019_105603_574.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_122705_361.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_122723_999.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_122742_809.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_122759_055.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_122823_029.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_122843_174.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_122904_796.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153238_466.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153249_045.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153310_124.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153324_822.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153334_703.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153346_898.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153401_675.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153421_816.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_153457_715.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_154223_635.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211020_154236_158.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120051_154.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120146_921.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120203_127.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120244_701.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120305_616.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120336_454.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120354_161.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120413_359.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 21-10-21, 01:48 PM   #44
Utente

L'avatar di alfred87

Registrato dal: Apr 2019
Messaggi: 501
alfred87 è un newbie...
predefinito

Altre foto[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120436_870.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120446_417.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120823_933.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120837_834.jpg[auto] March Ford 761 "Ovoro", 1/43 Tameo kits-img_20211021_120855_712.jpg

Inviato con il mio moto e6s - Scarica l‘app del Forum di Modellismo.net
alfred87 non è in linea   Rispondi quotando
Vecchio 21-10-21, 01:51 PM   #45
Utente Senior

L'avatar di mirage

Registrato dal: Mar 2015
residenza: Enna
Messaggi: 4,352
mirage inizia ad ingranare.
predefinito

Semplicemente pazzesco...

Inviato con il mio SM-A125F - Scarica l‘app del Forum di Modellismo.net
mirage non è in linea   Rispondi quotando
