[Sci-Fi] MILLENNIUM FALCON - DeAgostini

[Rob72]

Nel link di shen hai tutti i fascicoli, buon lavoro

Stay Tuned

[littleboy]

GRAZIE MILLE!

Originariamente inviata da shen_lei

http://www.scaleautofactory.com/buil...nstruction.xml



Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[littleboy]

Originariamente inviata da Rob72

Nel link di shen hai tutti i fascicoli, buon lavoro

Stay Tuned

[Rob72]

Bene bene!!
Andiamo avanti
La settimana scorsa non ho fatto gradi lavori, ho solo completato lo scudo superiore con tutti i suoi particolari

Oggi invece mi sono dato alla creazione delle griglie delle ventole

Sul modello originale i modellisti della ILM hanno usato un materiale metallico che si usa per rivestire le finestre degli edifici chiamato koolshade, una sorta di zanzariera che però non è la comune retina, ma una retina che funge anche da parasole viste le micro alette regolabili. Ovviamente non essendo possibile riprodurre la retina in questione, o la si stampa in 3D, oppure si comprano le fotoincisioni. O meglio ancora si compra direttamente la retina che purtroppo in Italia è importata solo da un'azienda che, o ne prendi na vagonata o niente, e comunque a prezzi esorbitanti, tra l'altro non si è neanche sicuri se è in scala oppure no, visti i diversi tipi presenti in catalogo.
Ad ogni modo non mi sono perso d'animo, e ho escogitato una tecnica.

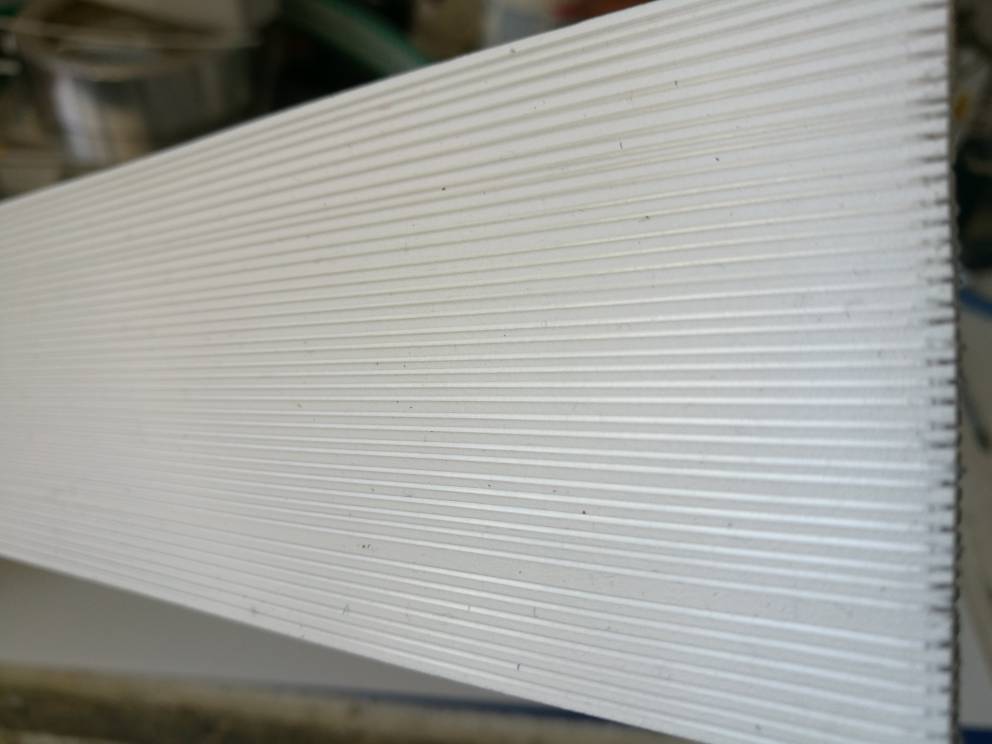

Su un pezzo di Forex da un cm, ho avvolto della lenza da pesca da 0,4

Per mantenere l'equidistanza tra una linea e l'altra, ho utilizzato il sistema del ponte delle corde di chitarra, e cioe ho praticato delle racchette equidistanti sia da un lato che dall'altro

In modo che la lenza rimanga tirata e in linea.

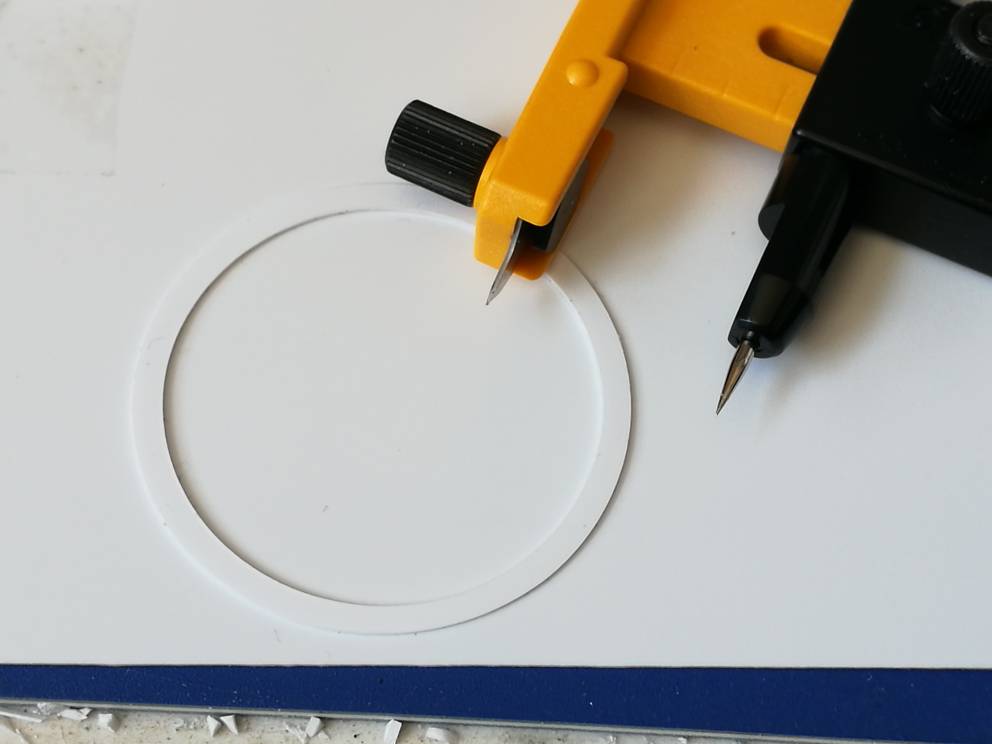

Con il mio nuovo attrezzino appena attivato
Ho tagliato sei anelli da un foglio di plasticard da 05 (ebbene si ho ceduto anch'io allo stirene)

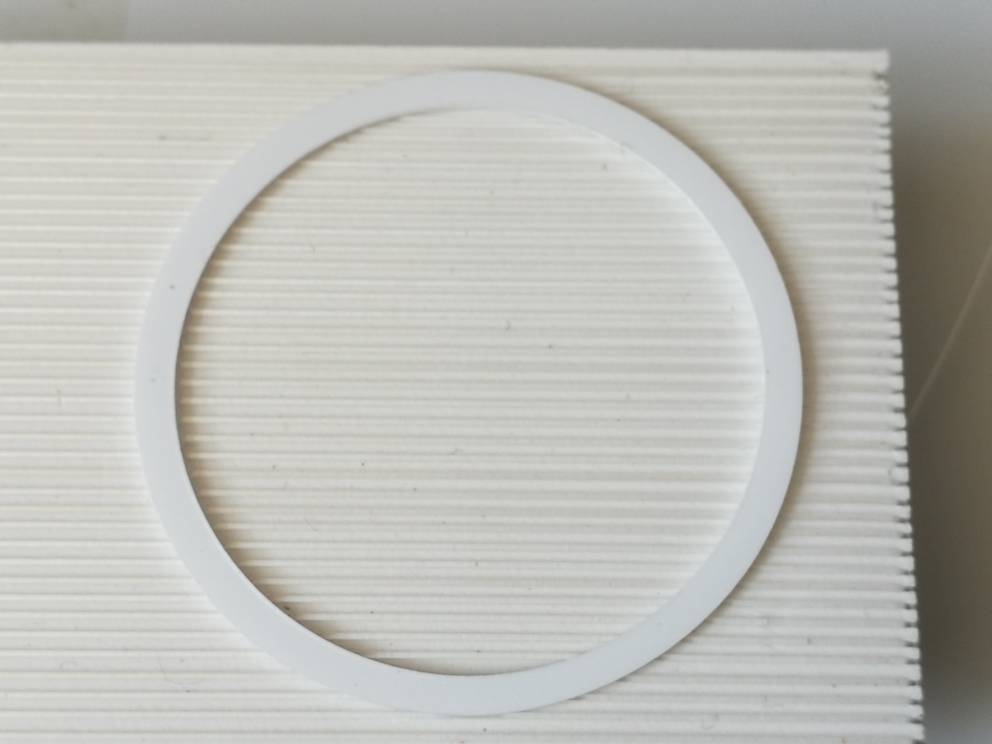

I quali, poi, sono stati incollati sulla lenza

In fine, usando un tondino di stirene da 05
Ho realizzato gli intermezzi



Il tutto ripetuto per sei

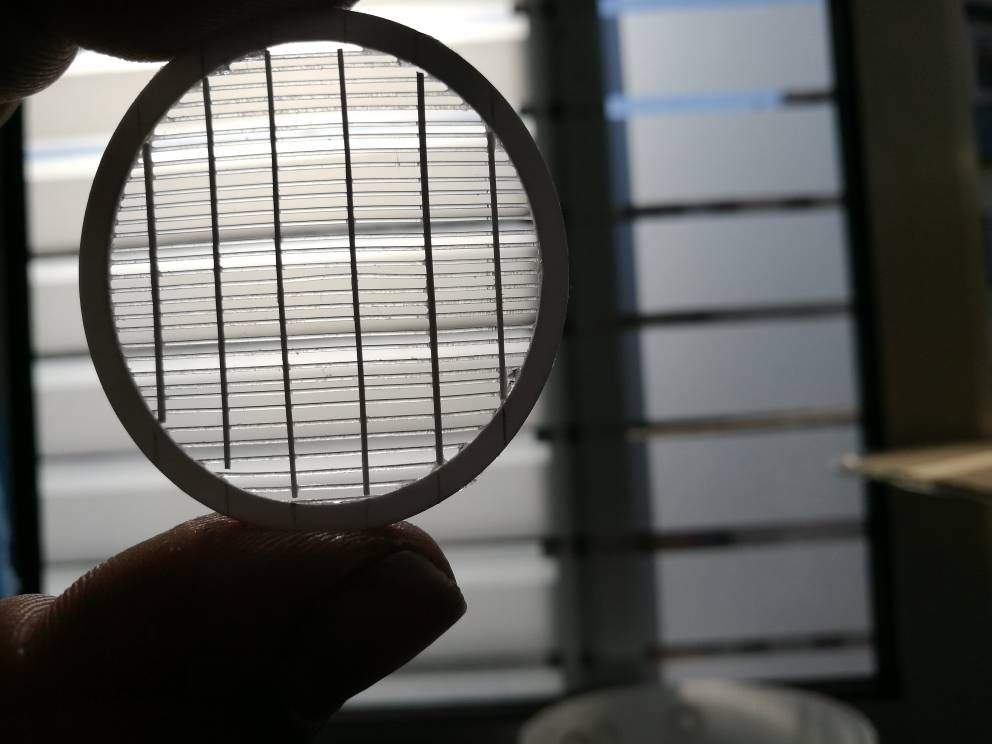

Ed ecco il risultato finale



Certo, non è in metallo, non ha le alette come le PE, però il disegno rende.

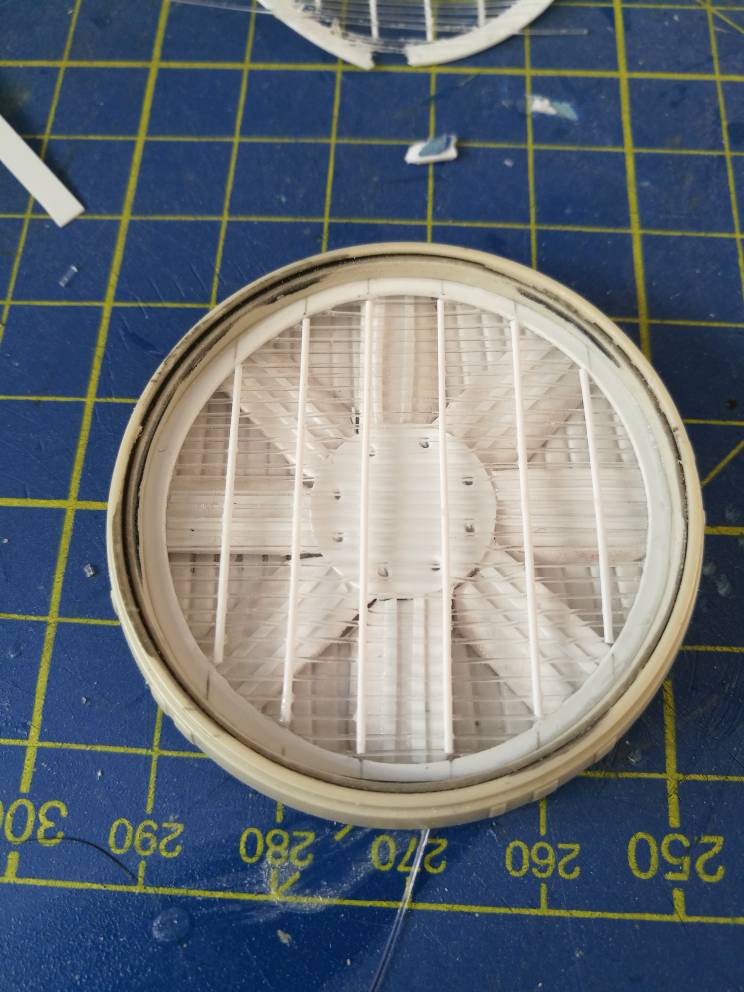

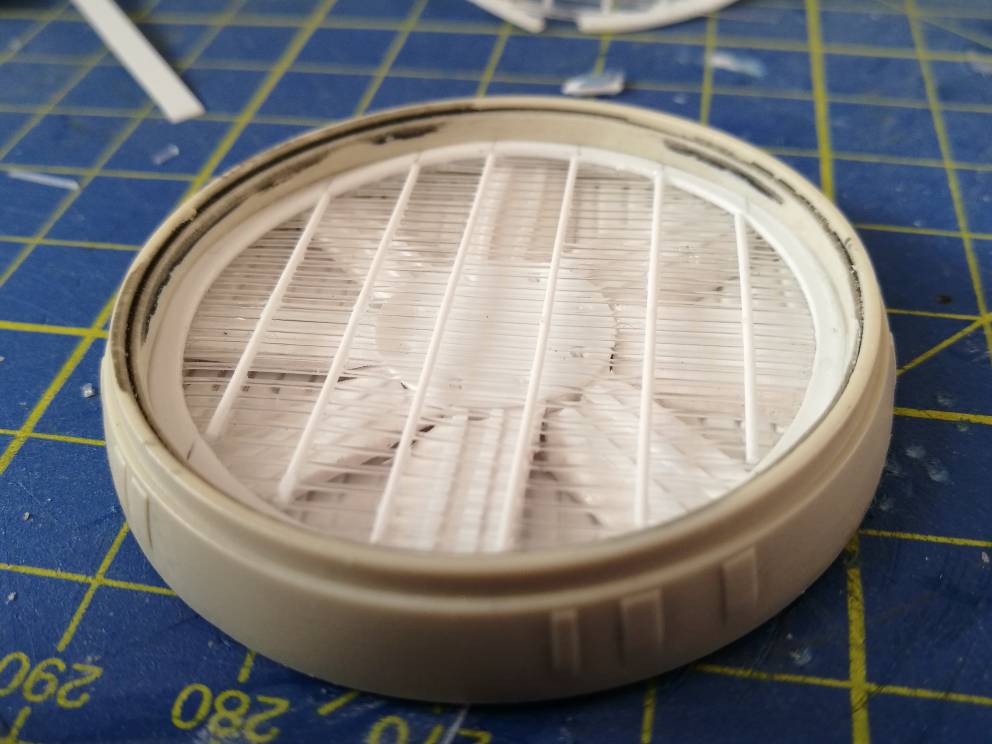

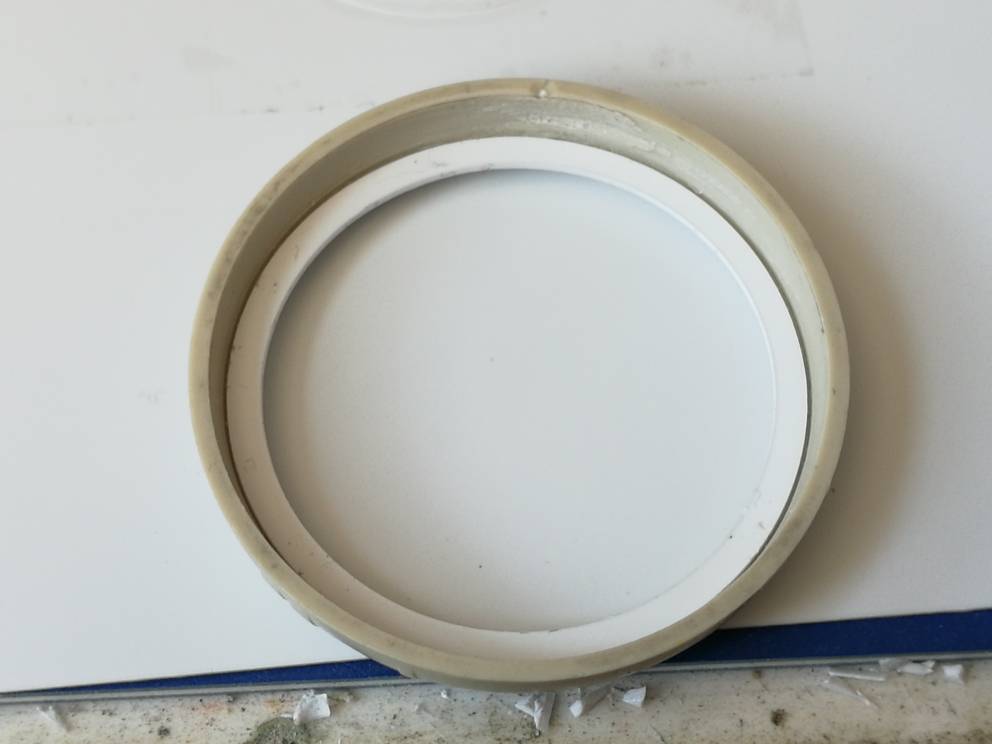

Montaggio su anello originale


Accoppiata con la ventola



Per adesso è tutto, alla prossima

Stay Tuned

[Red Max]

Il taglierino a compasso è vitale! Ottimo lavoro, ingegnoso e raffinato complimenti.


Inviato dal mio iPhone utilizzando Forum

[zaphod]

fantastico lo studio che c'è dietro a questa realizzazione, complimenti!

[shen_lei]

Se ci si volesse cimentare nel riprodurre la “tapparella” in metallo si può tentare con il filo piatto kanthal


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Rob72]

Ci avevo pensato. Però ho anche previsto le difficoltà. Avrei dovuto mettere le lamelle angolate tipo tenda veneziana, avrei dovuto forare le lamelle per inserire i tramezzi in modo da farle rimanere angolate. Senza contare le piccole dimensioni di tutto ciò.
Questa per me è stata un'ottima alternativa a tutto
PE, stampa 3d, ecc..
Ad ogni modo; piccola prova prima di iniziare l'immane lavoro di verniciatura e invecchiamento




Per adesso è tutto, alla prossima

Stay Tuned

[shen_lei]

Infatti io ho desistito per gli stessi motivi, un buon compromesso era il supporto stampato che qualcuno ha fatto e incollarci sopra il filo ma tra supporto e prezzo del filo a quel punto era assurdo


Inviato dal mio iPhone utilizzando Forum

[Rob72]

Bè come puoi vedere il risultato, per me è abbassata convincente.
Se lo guardi con attenzione sembra che ci sono i tubi di metallo storti, è fantastico mi sorprendo da solo


Stay Tuned

[shen_lei]

Sì sì infatti è bellissimo così


Inviato dal mio iPhone utilizzando Forum

[Pennywise]

complimenti il lavoro sulla griglia è pazzesco

[Hook]

Ogni volta che leggo questo WIP, sento che mi manca la musica di Star Wars in sottofondo!
Gran bel lavorone!!

Hook

Inviato con il mio PRA-LX1 - Scarica l‘app del Forum di Modellismo.net

[Rob72]

E si va avanti!
È giunto il momento di iniziare con l'immane lavoro di verniciatura.
Per cominciare a prendere un po' le misure, ho cominciato proprio dallo scudo dei motori.

Per prima cosa ho verniciato lo scudo con il primer bianco Tamiya, il quale rimarrà il colore base dello scafo. L' AS20 consigliato non mi convince come tonalità. Questa decisione dopo aver studiato a fondo le foto del modello originale, il quale presenta una leggera affumicatura per tutto lo scafo, non c'è traccia di pannel liner, e da una finitura molto vellutata proprio come si vede dalle foto.

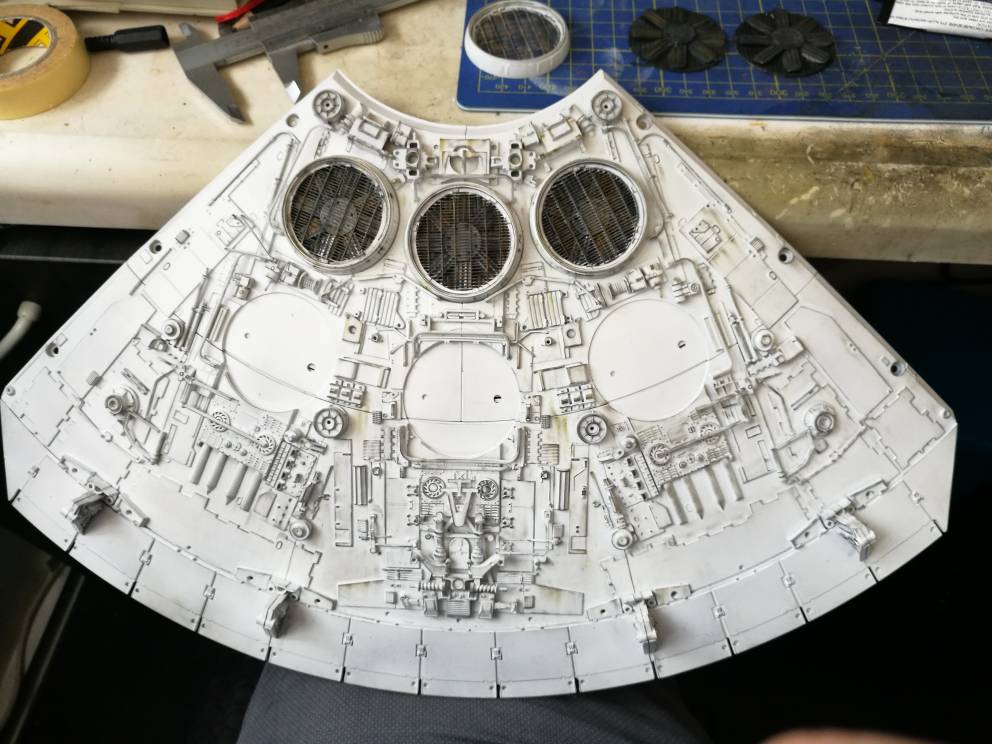

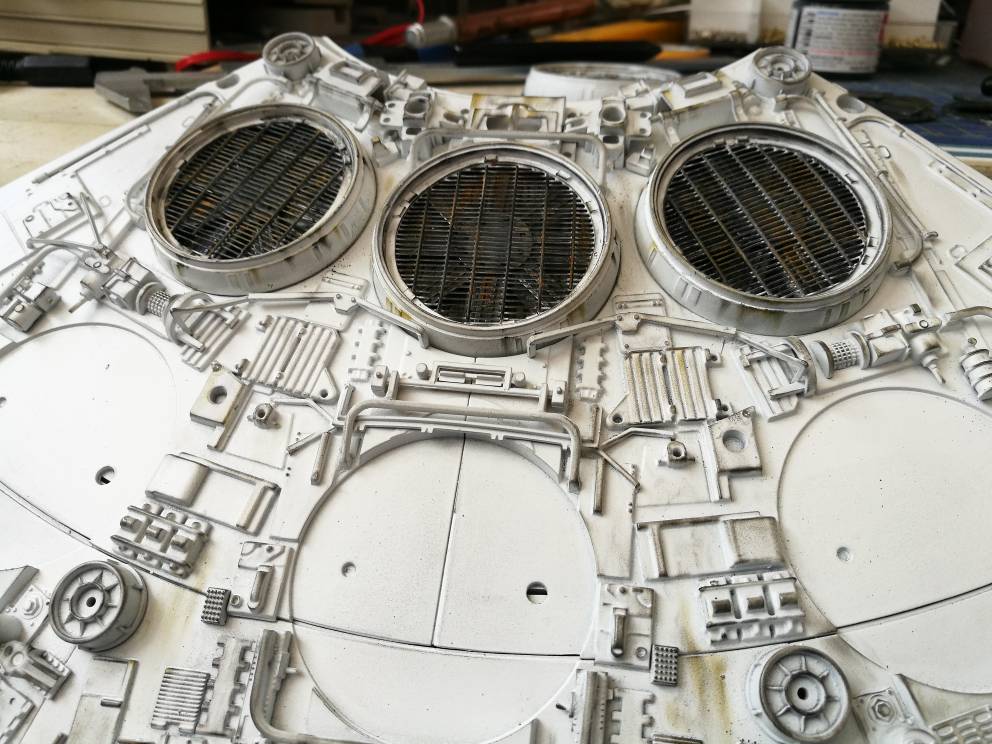

Quindi ho cominciato coll'incollare le ventole e le griglie dopo averle verniciate

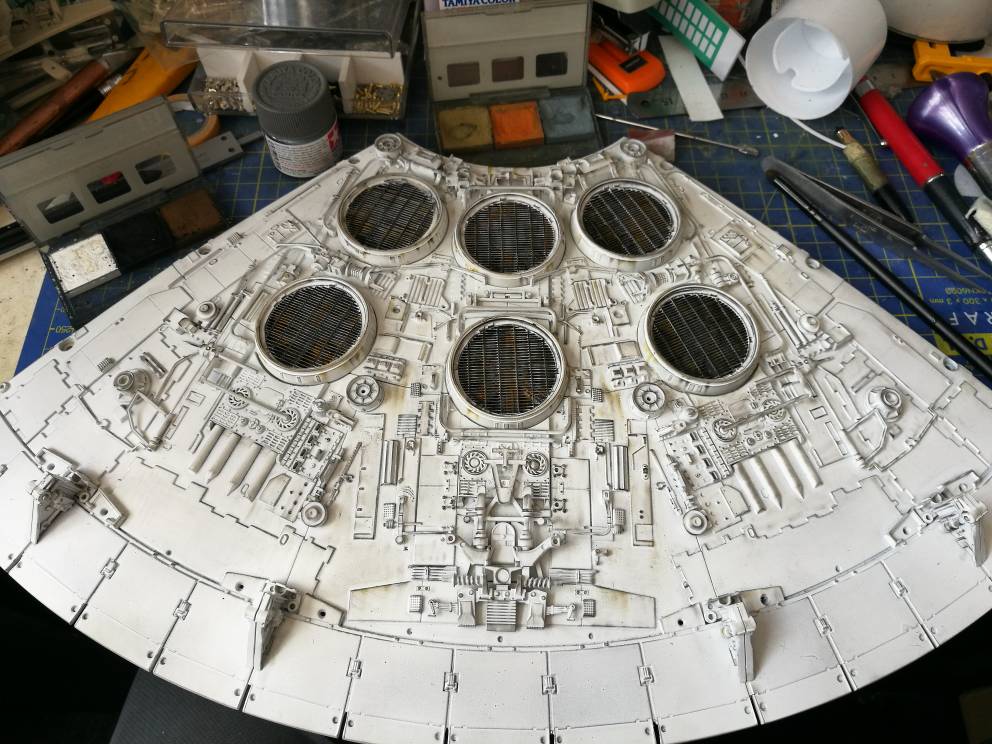

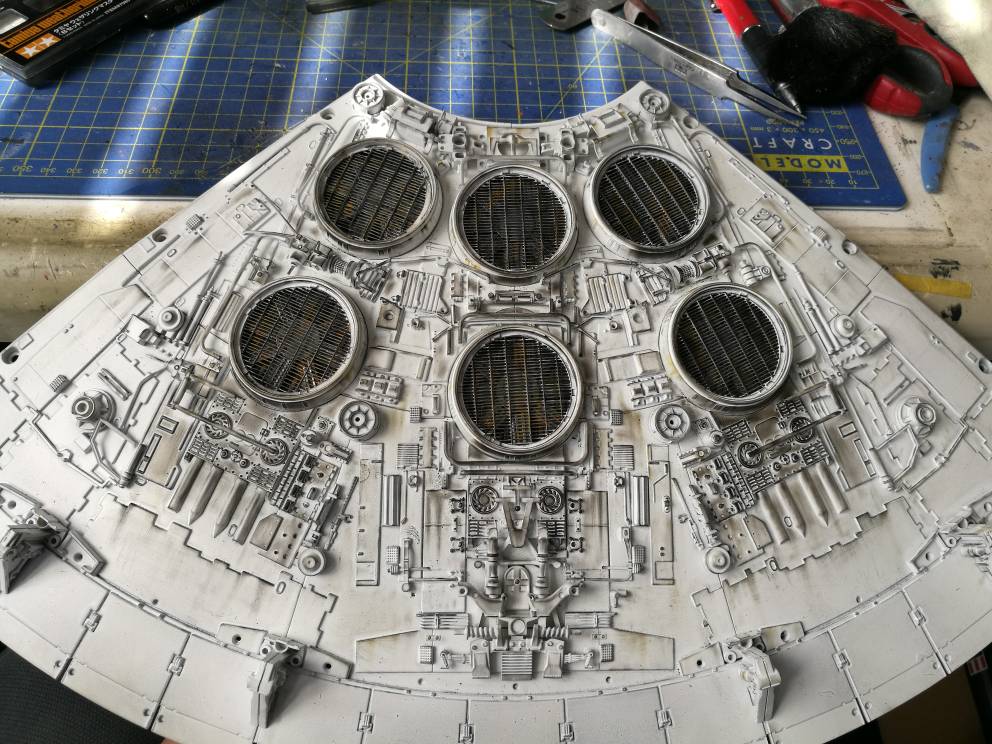

Poi ha cominciato a dare una leggera affumicatura a tutto lo scudo, insistendo un po' di più sulla linea delle griglie

Continuato poi con i primi quadrati rossi e relativa scrostati a di vernice

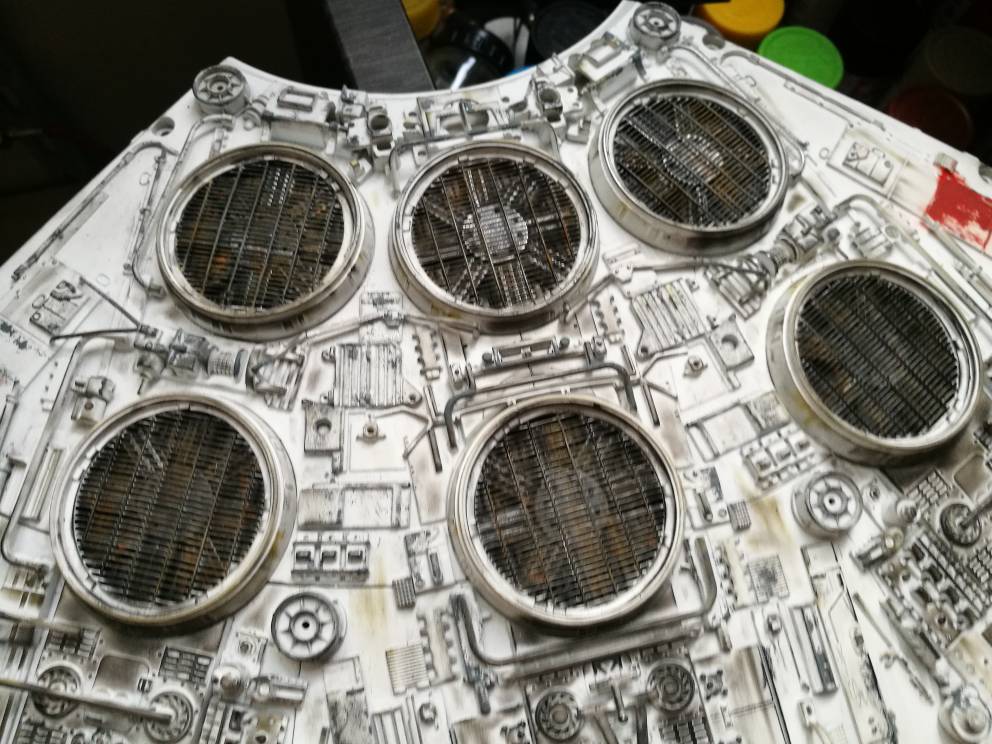

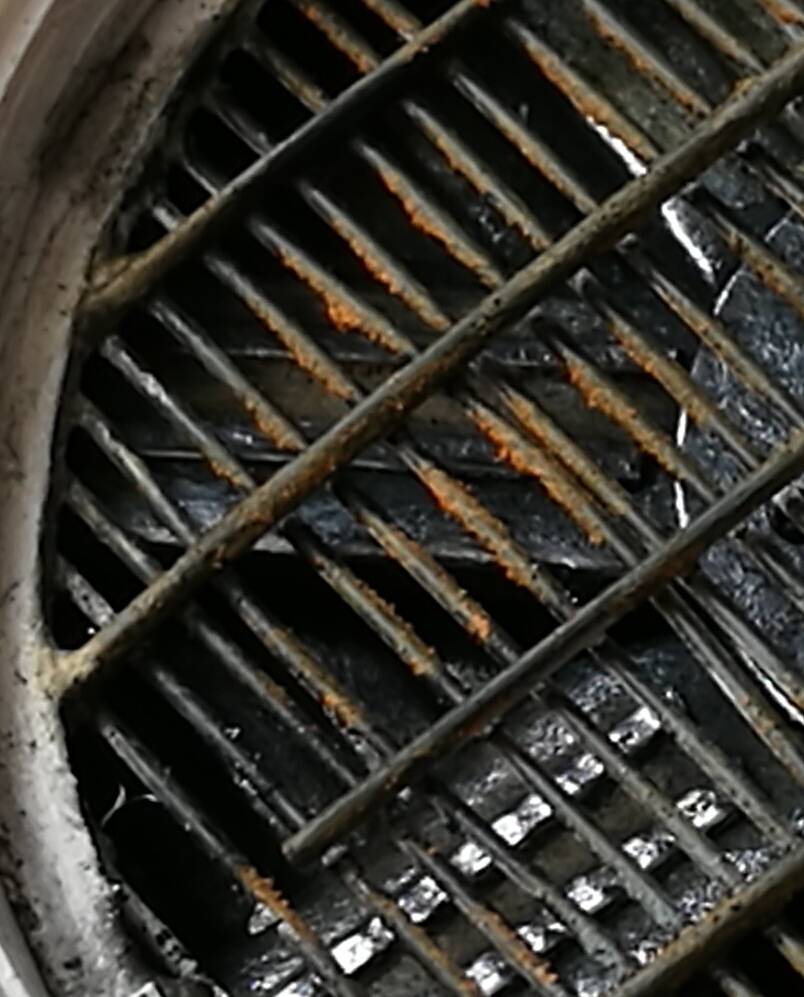

Qui qualche particolare ravvicinato

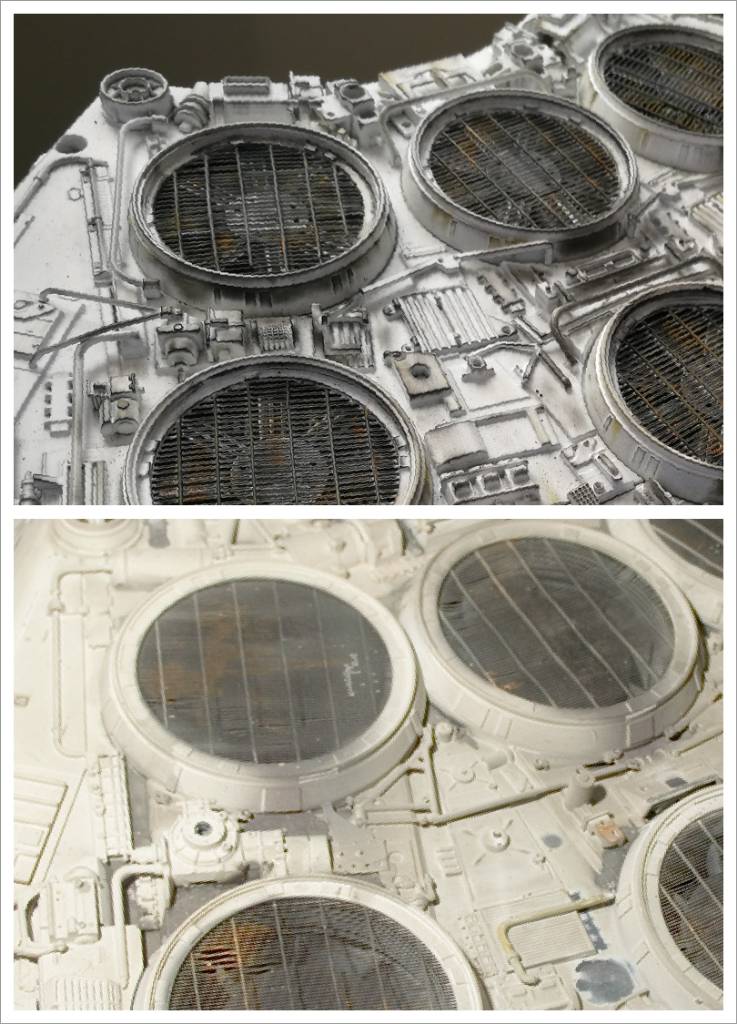

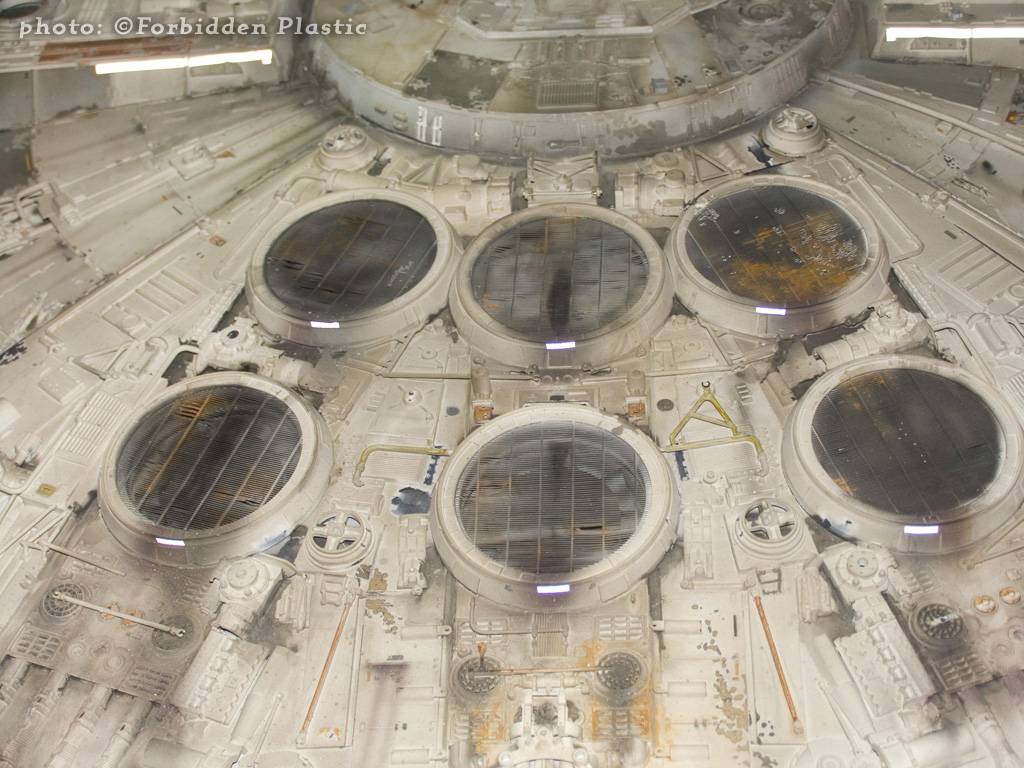

Qui un piccolo confronto con una vecchia foto originale


Per adesso è tutto, alla prossima



Stay Tuned

[alegundam]

Originariamente inviata da Rob72

E si va avanti!
È giunto il momento di iniziare con l'immane lavoro di verniciatura.
Per cominciare a prendere un po' le misure, ho cominciato proprio dallo scudo dei motori.

Per prima cosa ho verniciato lo scudo con il primer bianco Tamiya, il quale rimarrà il colore base dello scafo. L' AS20 consigliato non mi convince come tonalità. Questa decisione dopo aver studiato a fondo le foto del modello originale, il quale presenta una leggera affumicatura per tutto lo scafo, non c'è traccia di pannel liner, e da una finitura molto vellutata proprio come si vede dalle foto.
Allegato 298046
Quindi ho cominciato coll'incollare le ventole e le griglie dopo averle verniciate
Allegato 298047
Allegato 298048
Allegato 298049
Poi ha cominciato a dare una leggera affumicatura a tutto lo scudo, insistendo un po' di più sulla linea delle griglie
Allegato 298050
Continuato poi con i primi quadrati rossi e relativa scrostati a di vernice
Allegato 298051
Qui qualche particolare ravvicinato
Allegato 298052
Allegato 298053
Allegato 298054
Allegato 298055
Qui un piccolo confronto con una vecchia foto originale
Allegato 298056

Per adesso è tutto, alla prossima



Stay Tuned

ciao rob, per le griglie nulla da dire, ovviamente sei avvantaggiato perche hai quel talento che io non ho cmq per il colore io credo che sono molto confuso e come te riflettero tanto perche dalle foto non si capisce mai bene perche cmq basta davvero poco per cambiare il risultato reale in una foto. Per la tecnica penso di fare come ho spulciato in giro e cioe passare con l'aerografo il nero su tutte le giunture dello scafo e poi passare sopra con il bianco, cosi per dare quell'effetto di sporco e poi vado di aerografo e foglio di carta per fare le varie striature.
