[Sci-Fi] MILLENNIUM FALCON - DeAgostini
...Tanto tempo fa, in una galassia lontana lontana..." Come non aprire questo wip con questa frase?
Il grande George Lucas iniziava così, circa 38 anni fa la prima saga di Star Wars. Oggi, come sapete, lo scorso 16 dicembre è uscito in tutte le sale cinematografiche il nuovo primo capitolo dalla terza triologia della saga di Guerre Stellari, ed in occasione di questa uscita, la casa editrice DeAgostini propone in edicola, corredata da stupendi fascicoli, la replica del modello, usato nel film, del mitico Millennium Falcon "... Il più veloce pezzo di ferraglia di tutta la galassia..."
In scala 1/1 (scala riferita al modello originale utilizzato per le riprese).
Ringraziando la DeAgostini, insieme a Modellismo.net, per avermi dato la possibilità di metterci sopra le mani, vi dico subito che Il modello si presenta qualitativamente ben fatto, dettagliatissimo con parti articolate come le armi, l'antenna parabolica e la rampa di accesso, e altre parti luminose come la strumentazione del cockpit, i motori le luci esterne ecc.. Le strutture portanti sono in metallo. I pannelli di rivestimento sono precolorati e presentano anche un leggero weathering. Alcuni pannelli sono rimovibili per scrutare gli interni che sono anch'essi dettagliatissimi, c'è perfino la scacchiera olografica.
Nei fascicoli troviamo tutto quello che c'è da sapere su questa mitica astronave, come la storia della sua nascita, a chi è appartenuta prima di Han Solo, quale era il suo uso prima che Han si alleasse con i ribelli e tante altre notizie sul l'universo di Star Wars, ma soprattutto troviamo la guida passo passo al montaggio del modello, alla quale mi affiderò per portare a termine il lavoro.
--
Per ulteriori dettagli sull'opera potete visitare direttamente il sito DeAgostini.
Riguardo la durata dell’opera e il suo costo non sono in grado di dare alcun supporto: sul sito DeAgostini trovate tutte le informazioni e ognuno, in base alle proprie esigenze, può trarre le proprie conclusioni.
Ringrazio DeAgostini e Modellismo.net per l'opportunità che mi hanno dato di costruire questo modello.
__________________
STAY TUNED
Ultima modifica di gnanni; 07-02-16 a 11:15 AM
|
|
|
07-02-16, 12:46 AM
|
#2
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Uscita N°1
Nella prima uscita troviamo il fascicolo con notizie curiosità, ed ovviamente la guida al montaggio, la paratia posteriore dell'abitacolo, la base dello stesso, l'adesivo che rappresenta la strumentazione della paratia, il primo pezzo dello scafo estrno, due pezzi della struttura di supporto , il cannone quad laser e delle viti di serraggio.

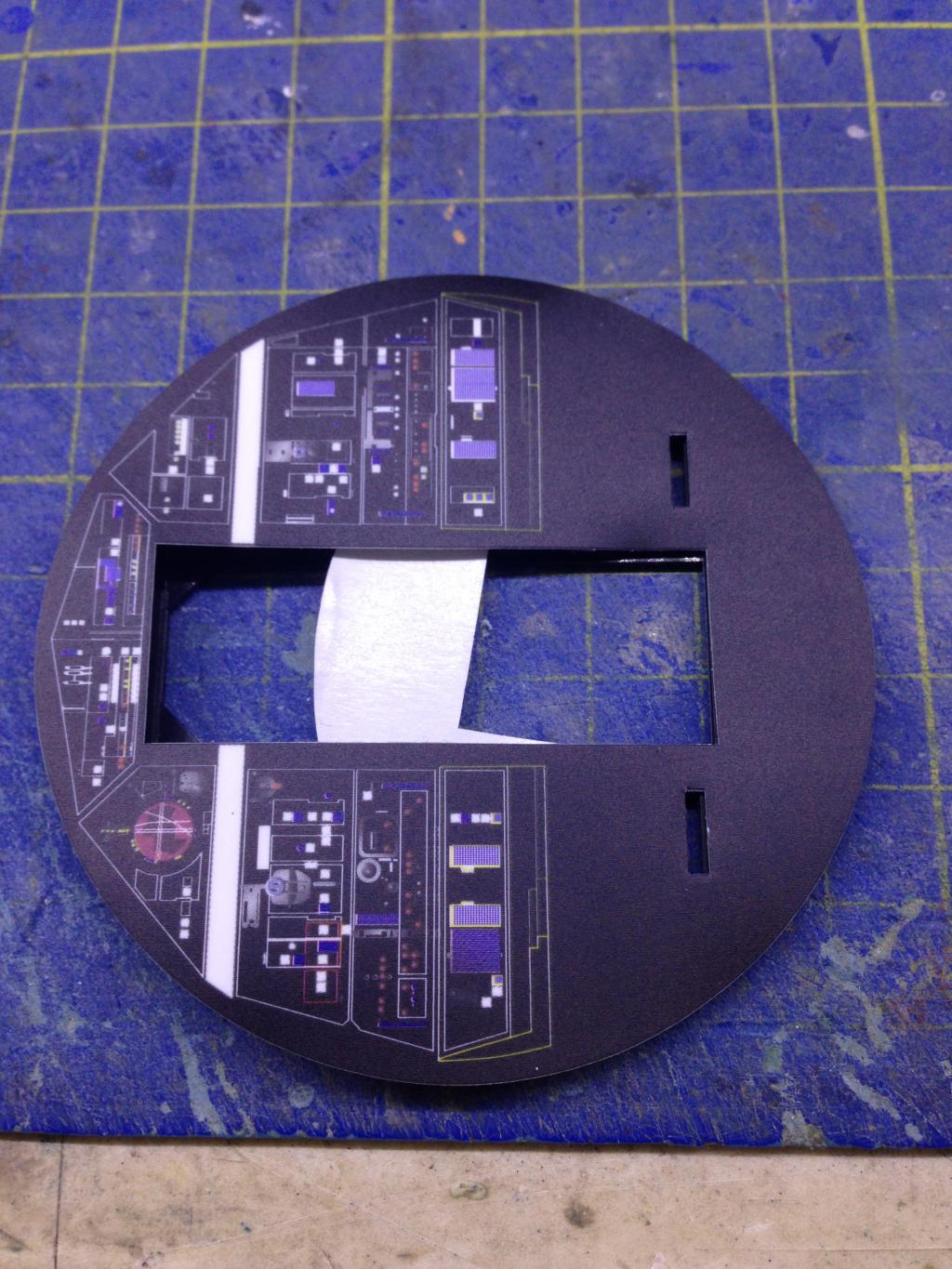

Cominciamo con la paratia posteriore, alla quale applico l'adesivo della strumentazione.
Come si può vedere la paratia ha degli intagli che servono, una volta applicato l'adesivo, a far passare la luce di un led, che verrà fornito prossimamente, e che una volta acceso darà la sensazione che il pannello strumenti sia illuminato. Per applicare l'adesivo, ho staccato un pò di liner (si chiama così la cartina siliconata che si trova dietro gli adesivi) e dopo averlo posizionato sopra la paratia, facendo combaciare i due fori rettangolari, ho fatto scivolare via il resto del liner man mano che l'adesivo aderiva alla superfice . visto da dietro l'adesivo copre gli intagli della paratia.
per far capire meglio, ho approntato un led, così da farvi un'idea di come funzionerà.

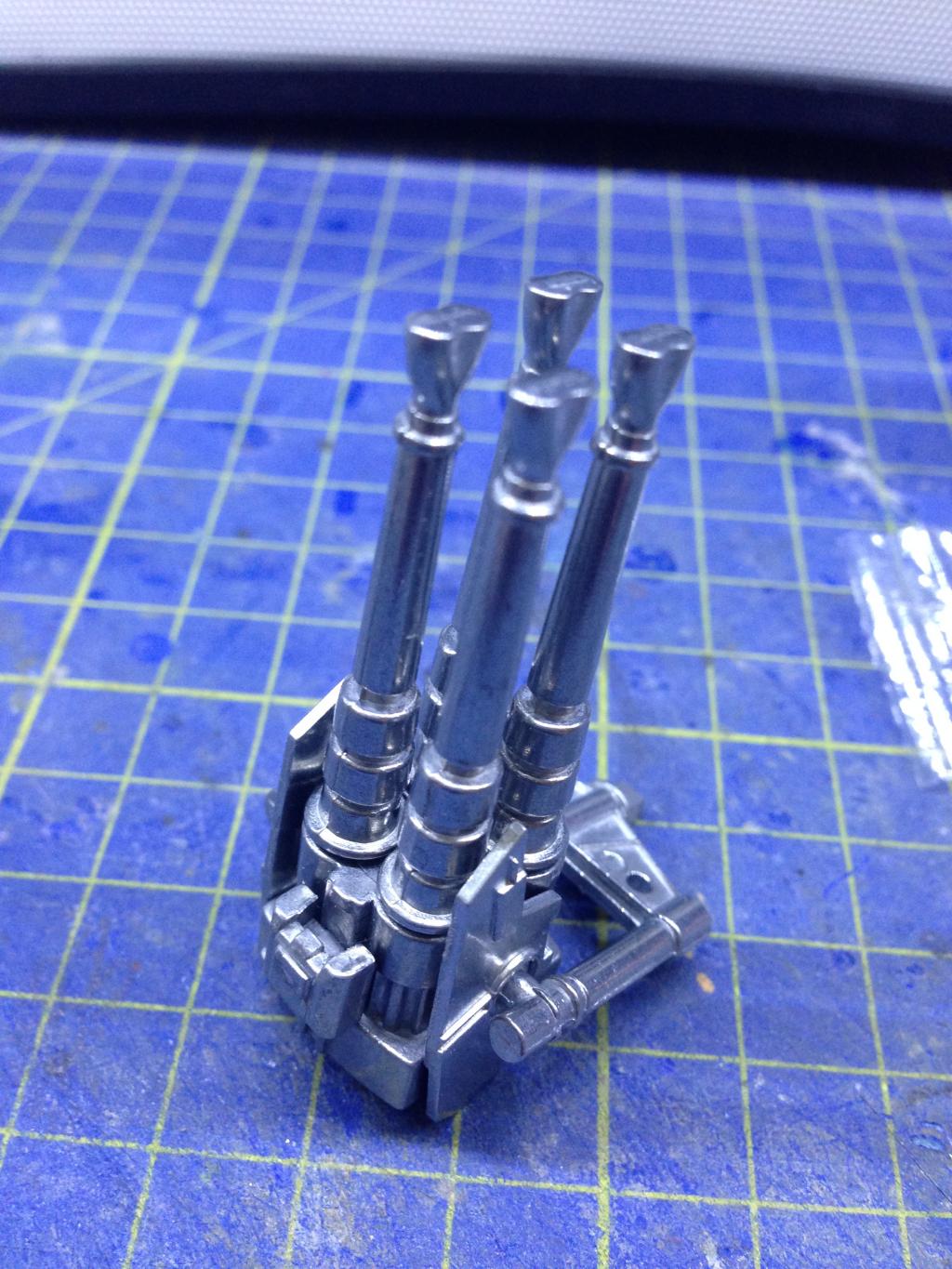

passiamo ora al cannone quad laser. E' fatto in metallo ed è composto da 5 pezzi che vanno assemblati.
per prima cosa prendiamo le due piastrine e le inseriamo nel cavalletto
poi prendiamo le due canne inferiori e le inseriamo tra le piastrine facendo combaciare le apposite asolette alle sporgenze delle piastrine
poi inseriamo le canne superiori sempre tra le piastre
tenendo fermo il tutto dobbiamo capovolgere il cannone ed inserire le tre viti di serraggio allegate.
attenzione a non stringere troppo se no il cannone non può ruotare intorno al cavalletto.
un altro consiglio e quello di usare qualche goccia di ciano per fermare le singole canne, poiche l'incastro non è molto sicuro almeno nel mio caso.
Si può anche unire la base del cockpit con la paratia, ma senza colla
i restanti pezzi li riponiamo da parte
--
Per ulteriori dettagli sull'opera potete visitare direttamente il sito DeAgostini.
Riguardo la durata dell’opera e il suo costo non sono in grado di dare alcun supporto: sul sito DeAgostini trovate tutte le informazioni e ognuno, in base alle proprie esigenze, può trarre le proprie conclusioni.
__________________
STAY TUNED
Ultima modifica di gnanni; 07-02-16 a 11:29 AM
|
|
|
07-02-16, 12:43 PM
|
#3
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Uscita N°2
Nella seconda oltre al fascicolo (idem come sopra) troviamo la famosa scacchera olografica con il suo adesivi che ne rappresenta il piano di gioco, la parte superiore dello scafo esterno, la consolle di guida con un altro adesivo che ne rappresenta la strumentazione, altre due parti della struttura di supporto, alcune piastre di giunzione , viti di serraggio ed un giravite a stella molto piccolo.
partiamo dalla scacchiera, lavoretto facile, staccare il liner ed attaccare il piano sul supporto fatto di metallo
una partitina?

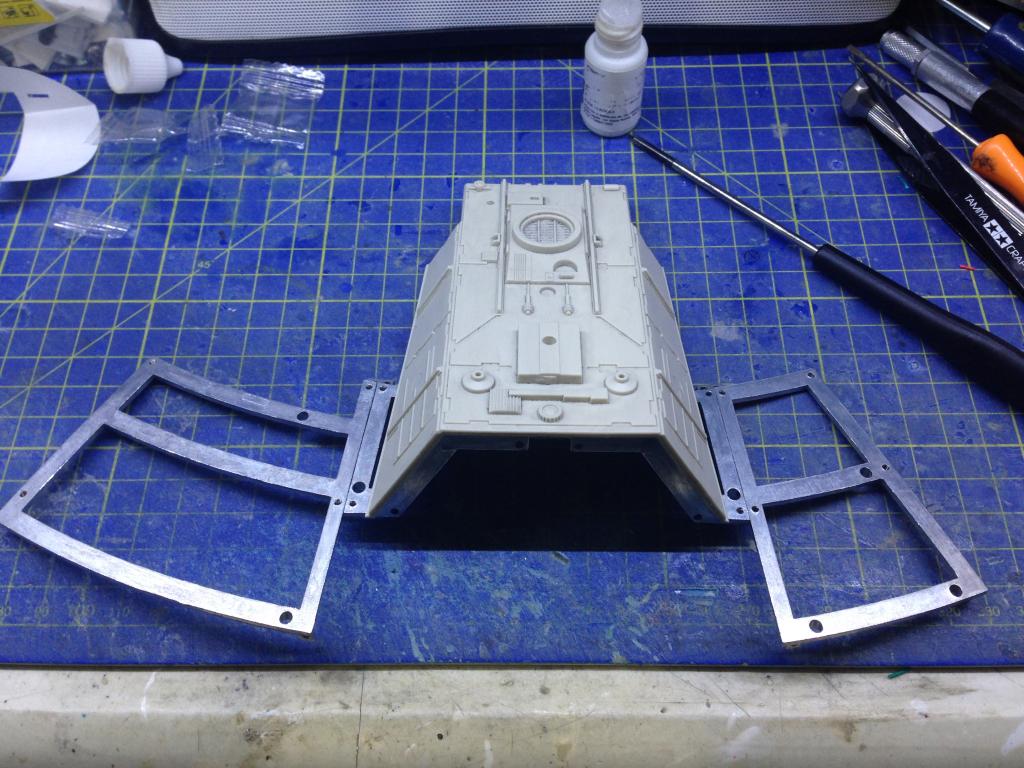

prendiamo ora la parte superiore dello scafo, come si può vedere e già colorata e presenta anche dei particolari sfiziosi tipo colpi di folgoratore nemico
alla sommità si nota un foro rettangolare, è li che va inserito il cannone quad laser, ma anche qui senza colla, poiche in un secondo momento andra verniciato, si perchè nei futuri fascicoli scopriremo anche tecniche di verniciatura e di invecciamento
andiamo avanti con la consolle, qui va solo attaccato l'adesivo della strumentazione
adesso comincia il bello. Cominciamo ad assemblare la struttura portante in metallo
come si può vedere, ogni pezzo e contrassegnato da una sigla stampata sul pezzo stesso
in questo momemto ho il tf1,tf2,tf3,tf4. Come abbiamo detto prima, ci sono anche delle piastre di collegamento, che servono ad unire le varie sezioni della struttura, ci sono quelle a 2 fori e quelle a 4 fori
ho cominciato ad unire la tf1 e la tf2 con le piastre e le viti e idem per la tf3 e la tf4
per finire uniamo le due parti e formiamo un segmento di struttura sulla quale possiamo appoggiare il primo pezzo dello scafo esterno così solo per provare
--
Per ulteriori dettagli sull'opera potete visitare direttamente il sito DeAgostini.
Riguardo la durata dell’opera e il suo costo non sono in grado di dare alcun supporto: sul sito DeAgostini trovate tutte le informazioni e ognuno, in base alle proprie esigenze, può trarre le proprie conclusioni.
__________________
STAY TUNED
Ultima modifica di gnanni; 07-02-16 a 01:13 PM
|
|
|
14-02-16, 01:35 AM
|
#4
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Uscita N°3
Nella terza uscita troviamo:
il fascicolo, la porta del cockpit con il suo adesivo, le due cloche, i sedili anteriori dei piloti, sedili posteriori dei passeggeri, due comandi, ed un altro pezzo dello scafo esterno.
Intanto cominciamo ad applicare l'adesivo della porta all'interno della stessa.

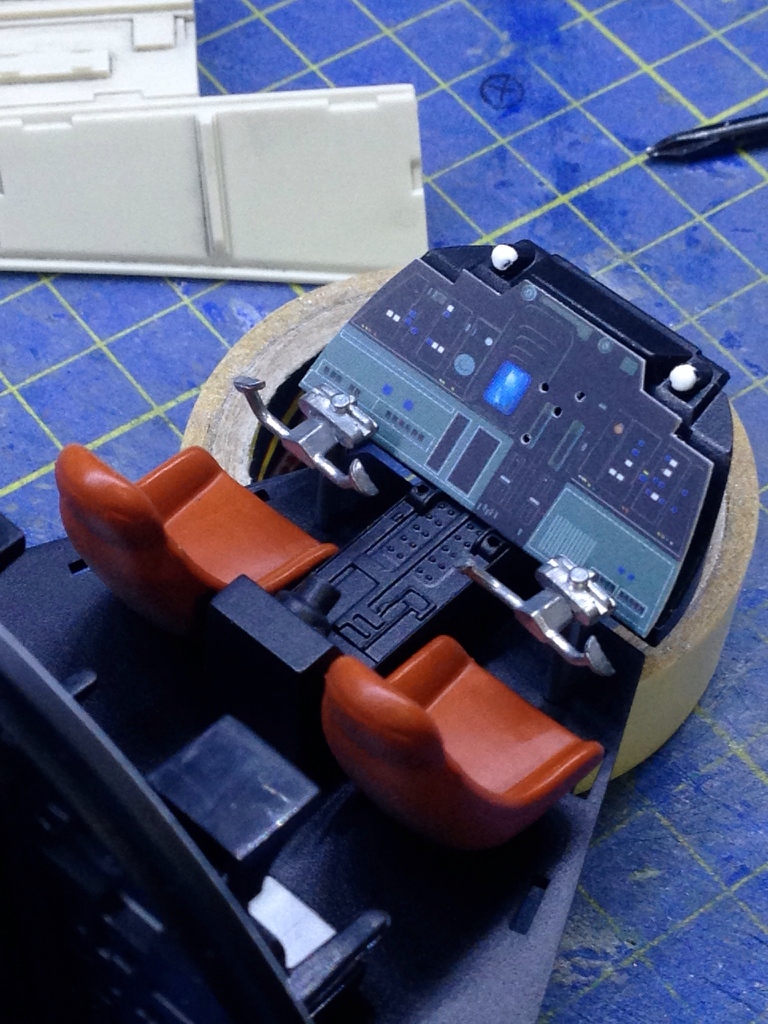

Quindi riprendiamo in mano il cockpit. Ritogliamo la base ed inseriamo all'interno della paratia la porta, premendola bene lungo i bordi in modo da farla arrivare allo stesso livello della paratia.
A questo punto reinseriamo la base.
Prendiamo i sedili posteriori e*li inseriamo sugli appositi supporti.
è*la volta di quelli anteriori idem come sopra
(Una piccola curiosità riguardo ai sedili ovviamente riportata sul fascicolo n°3: quelli posteriori sono sedili ejetabili riciclati per il set da vecchi aerei caccia, gli aeromodellisti di questo forum forse*sanno da quali caccia provengono? invece per quelli anteriori, faccio la stessa domanda agli automodellisti , da quale auto sono stati riciclati sempre per il set?)
Ora le colche che vanno inserite negli appositi fori davanti ai sedili rossi.
E per finire mettiamo su la consolle principale.
I due comandi della consolle centrale, per adesso li conserviamo mantenendoli all'interno del loro pacchetto, onde evitare di smarrirli.
Quando il montaggio del cockpit sarà definitivo, li potremo incollare al loro *posto, insieme a tutti gli altri elementi, anche*se gli incastri sono comunque perfetti e non ce ne sarebbe bisogno; e comunque rimane solo un mio consiglio personale.
In fine, i due pezzi dello scafo esterno vanno uniti formandone uno più grande.
Grazie ad una leggera scanalatura presente nei*punti di contatto, i due pezzi possono essere uniti facendoli scorrere uno dentro l'altro ottenendo una giuntura quasi invisibile, altro particolare che indica la buona qualità del kit.
Per adesso è tutto, alle prossime uscite
--
Per ulteriori dettagli sull'opera potete visitare direttamente il sito DeAgostini.
Riguardo la durata dell’opera e il suo costo non sono in grado di dare alcun supporto: sul sito DeAgostini trovate tutte le informazioni e ognuno, in base alle proprie esigenze, può trarre le proprie conclusioni.
__________________
STAY TUNED
Ultima modifica di gnanni; 14-02-16 a 10:15 AM
|
|
|
12-03-16, 10:10 PM
|
#5
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Salve a tutti
Dopo il classico mesetto di attesa siamo pronti per continuare il lavoro su nostro Falcon. Con questo invio sono arrivati i fascicoli 4e5 con relativi pezzi. In più il secondo regalo, il primo raccoglitore. A tale proposito vorrei aprire una parentesi: con i primi tre pacchi arriveranno 3 omaggi. Il primo è stata la meravigliosa targhetta, che mi è arrivata (bellissima), in metallo raffigurante il Falcon durante la battaglia di Endor
il secondo l'ho detto prima, il raccoglitore
e il terzo che dovrebbe essere un meraviglioso zaino firmato Star Wars. Se andate sul sito di DeA ne saprete di più. Detto questo, cominciamo con gli aggiornamenti
Uscita 4
In questa uscita troviamo:
Il pannello anteriore della consolle centrale, altri due pezzi di struttura tf5 e tf6, le viti nere per le strutture, quelle bianche per fissate i pannelli dello scafo alle strutture e due piastre di giunzione a 4 fori.
Cominciamo con i due pezzi di struttura. Uniamole all'estremità superiore con una delle piastre usando le viti nere
Avviciniamola al pezzo di struttura montato precedentemente ed uniamo le due parti nei tre punti sempre con le viti.
Mettiamo da parte le restanti viti e la piastrina.
A questo punto mettiamo su il pannello dello scafo, ed inseriamolo nei fori della struttura
Verrà poi fissato con le viti bianche
Ma non facciamolo ora, conserviamo le viti senza aprirle
Prendiamo ora il pannello anteriore della consolle è inseriamo sul davanti facendo combaciare i due fori rettangolari con le linguette. Premiamo bene in fondo e quando sarà il momento lo incolleremo.
__________________
STAY TUNED
|
|
|
12-03-16, 10:21 PM
|
#6
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Uscita 5

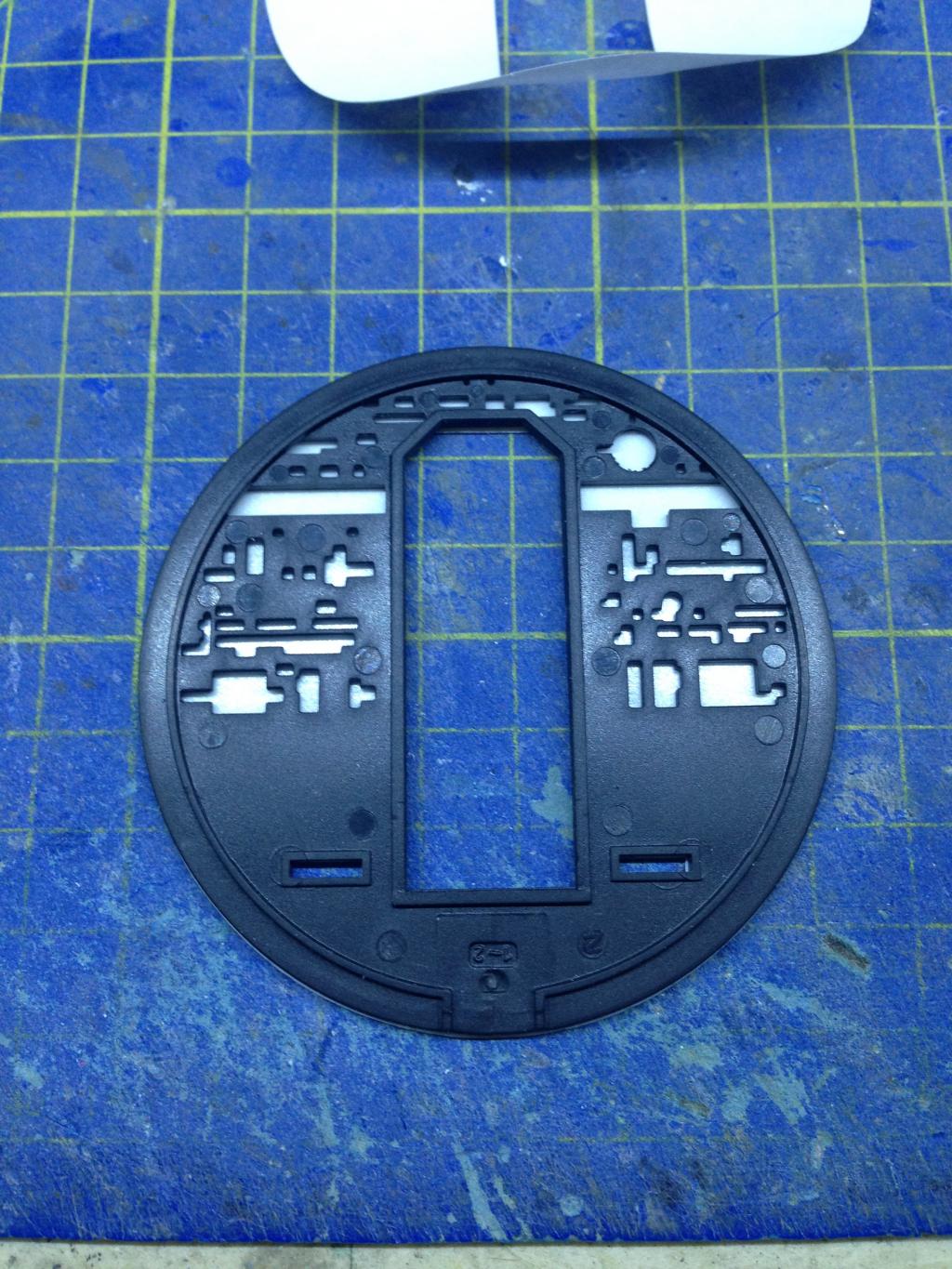

Qui troviamo: i led per illuminare la paratia del cockpit, altre due viti bianche, i pannelli della strumentazione destro e sinistro, le prime due sezioni del condotto di accesso al cockpit.
Qui cominciano con i led.

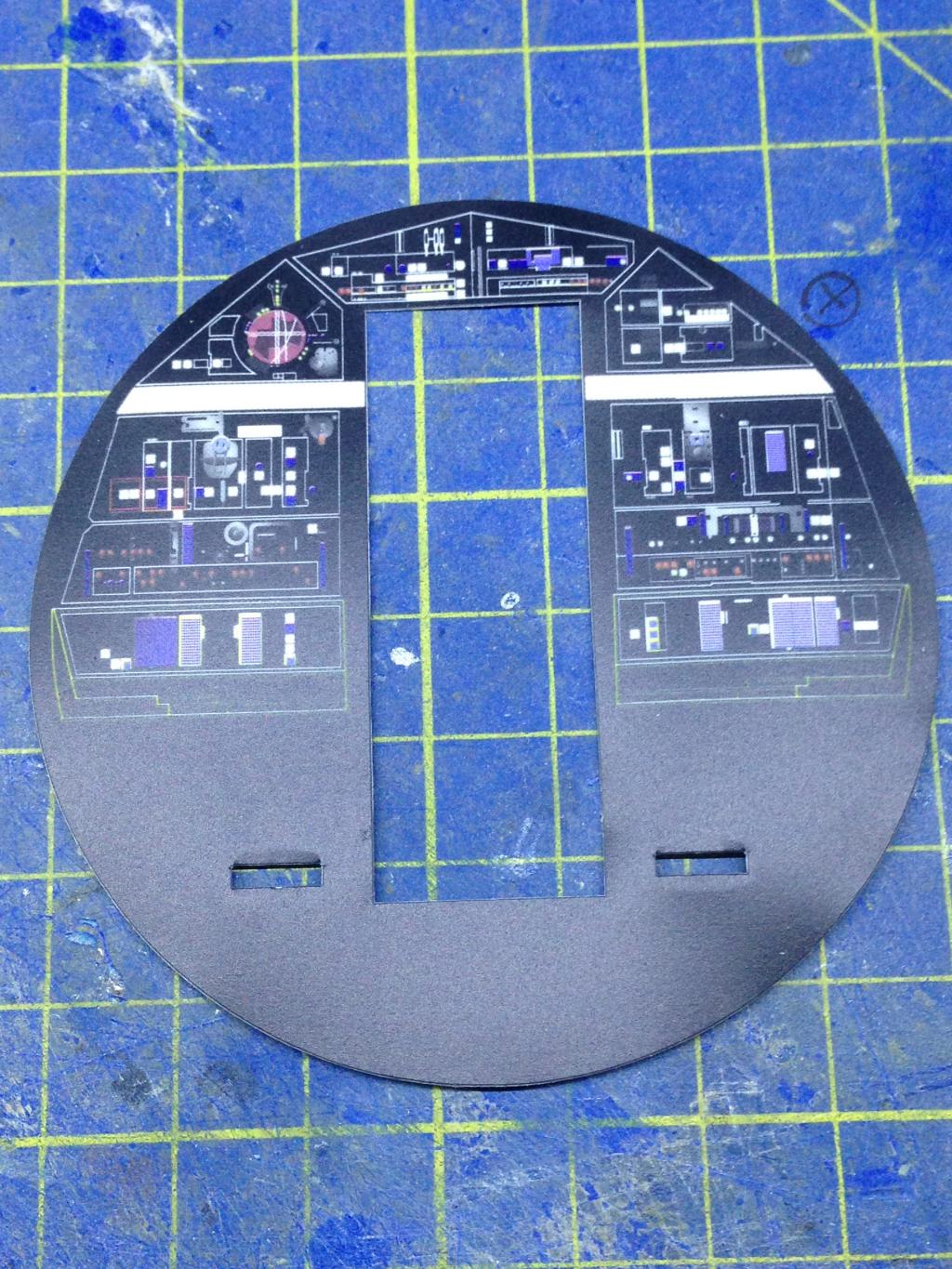

Se notate dalla foto, sul retro della porta del cockpit, ci sono due pioli con al centro un foro mentre sul led sono presenti 3 fori, 2 piccoli ed uno grande. Nei pioli va inserito il led e nel foro centrale va avvitata una delle viti bianche per fissare il tutto.
Ora prendiamo le strumentazioni laterali della cabina
Purtroppo qui c'è un errore. Sono arrivate due parti destre invece che una destra e una sinistra
va beh!!! Cose che capitano non ci allarmiamo, sono sicuro che DeA risolverà il problema, anzi approfitto per fare là segnalazione dell'errore tramite il forum. Ad ogni modo andiamo avanti con ciò che abbiamo.
Prendiamo la parte destra ed inseriamola nei fori della base, quando ci sarà la parte sinistra farò altrettanto.
Ora prendiamo le due parti del condotto, vediamo che in uno ci sono i pioli, nell'altro ci sono i fori, nella parte anteriore invece c'è una guida.
Prima di unire le due parti dobbiamo inserire nella guida anteriore la paratia del cockpit,
e dopo chiudere le due parti sempre senza colla per il momento.

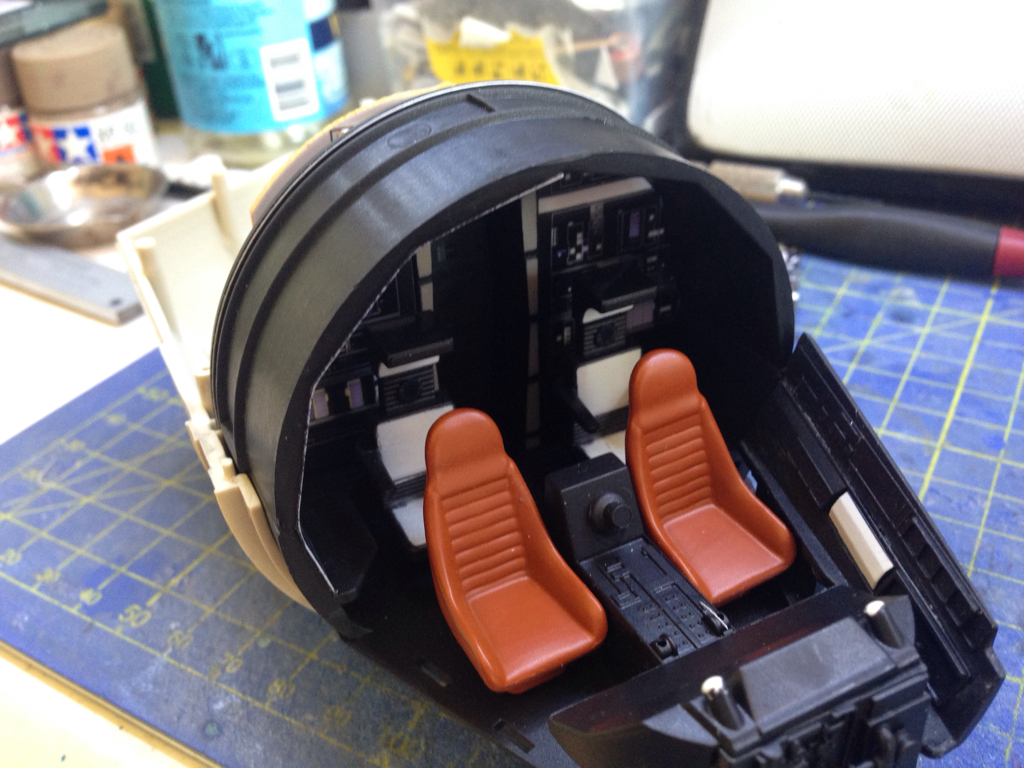

Possiamo ora inserire il resto del cockpit come abbiamo fatto sempre in precedenza alla paratia, ma stavolta dobbiamo far combaciare le due guide riportare sul guscio inferiore, se è il caso si fa ruotare la paratia all'interno dei gusci fin a quando non va tutto a posto
Così la nostra cabina di pilotaggio comincia a prendere forma per adesso è tutto
Alle prossime uscite
__________________
STAY TUNED
|
|
|
12-03-16, 10:28 PM
|
#7
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Qui le foto della chiusura del condotto e dell'inserimento del cockpit nella paratia

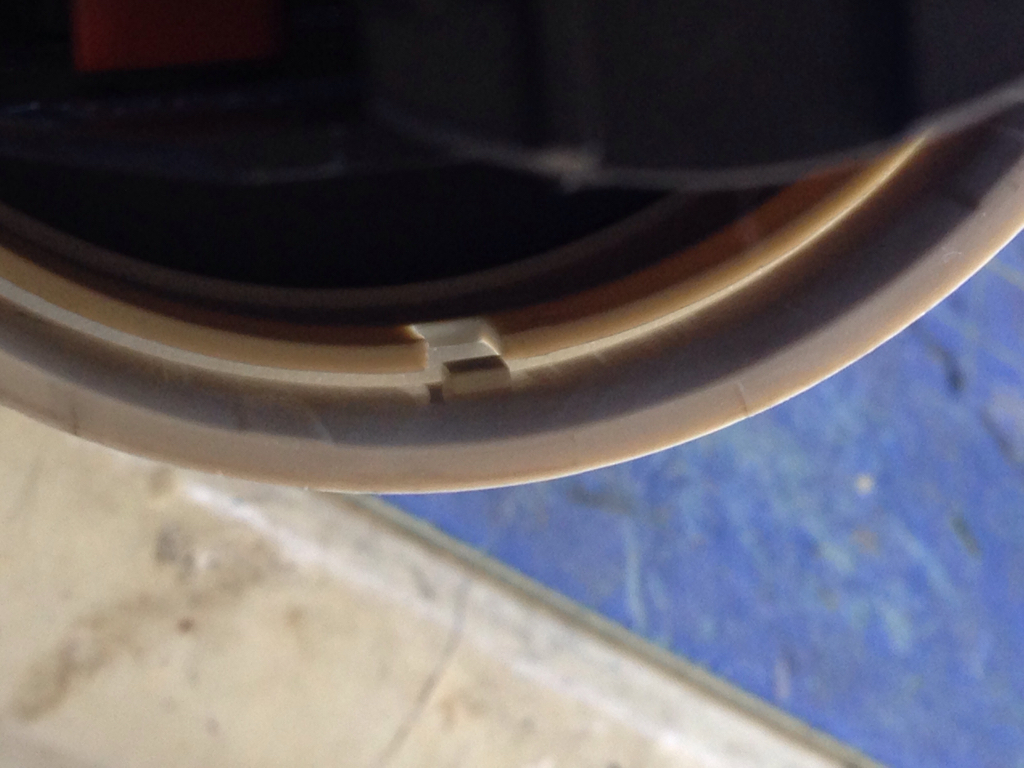

Questa la guida da allineare con i fori della paratia, prima di inserire il cockpit
Ne troverete una a destra ed una a sinistra del guscio inferiore
Di nuovo alle prossime uscite
__________________
STAY TUNED
|
|
|
28-03-16, 02:02 AM
|
#8
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Rieccomi qui. Con sorpresa il pacchetto questa volta è arrivato prima; non è che la cosa mi dispiace, anzi, fosse sempre così si andrebbe più spediti. Come previsto questa volta, oltre ai fascicoli e ai pezzi del kit è arrivato lo zainetto firmato Star Wars bellissimo e resistente, complimenti alla DeAgostini, i regali sempre di qualità 🏻 🏻 🏻
Uscita 6
Adesso andiamo a vedere cosa c'è nell'uscita 6: abbiamo il fascicolo, i gusci esterni e la parte anteriore della cabina di pilotaggio, uno sprue con dei particolari dello scafo, 2 adesivi strumentazione con la relativa paratia ad arco composta da tre pezzi, la prima parte della sala interna del Falcon e per finire un altro piccolo sprue con le leve di controllo dell'iperguida (quella che nel film non funziona mai)

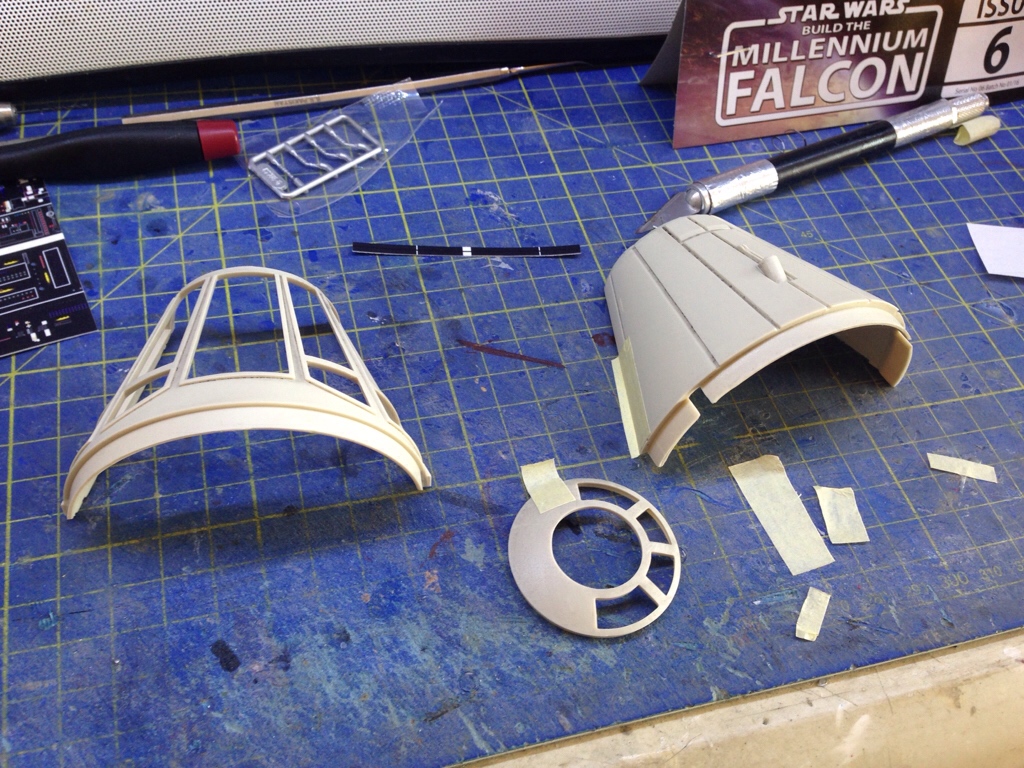

Iniziamo dall'arco strumenti. Con l'aiuto di due pezzetti di nastro carta uniamo i tre pezzi

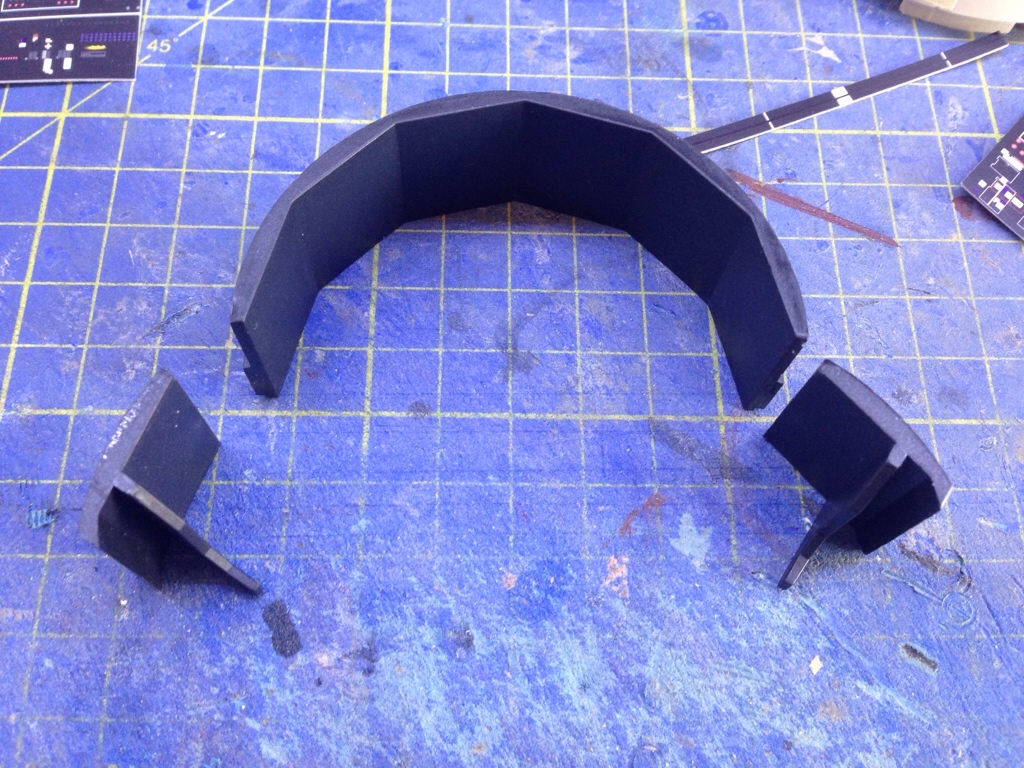

Una volta uniti apriamo le due estremità

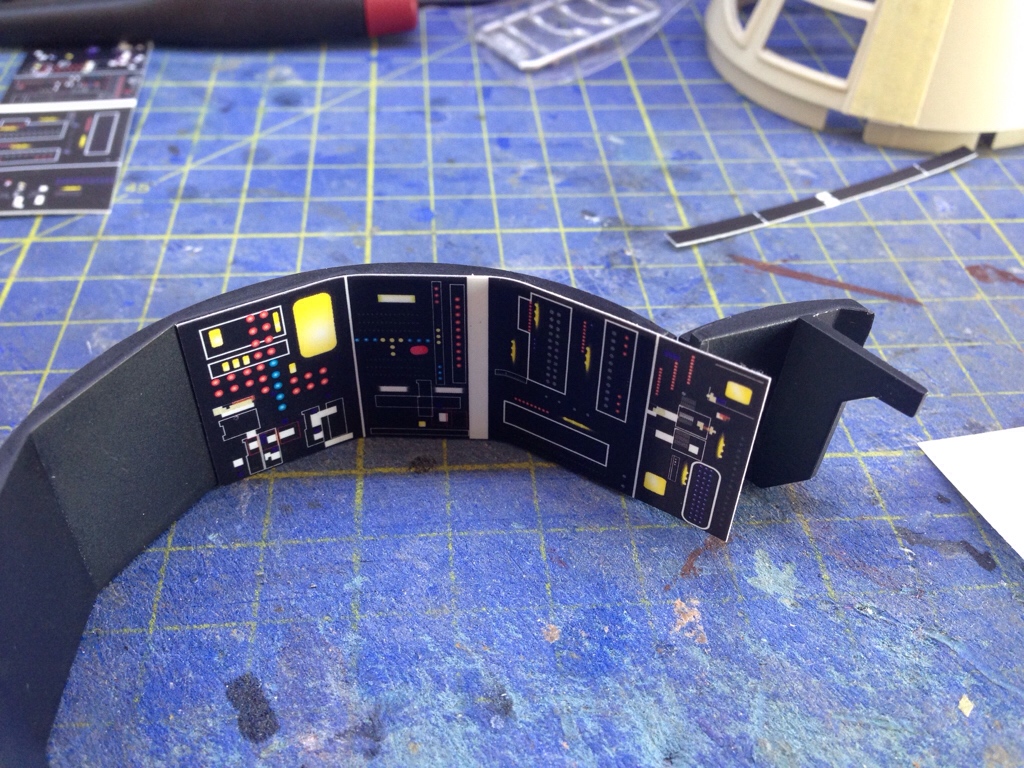

Iniziamo ad incollare gli adesivi partendo dal centro del l'arco verso l'estremità, quindi richiudiamo i due estremi, incollando sull'adesivo che sporge in modo da formare l'arco intero
Togliamo il nastro carta.

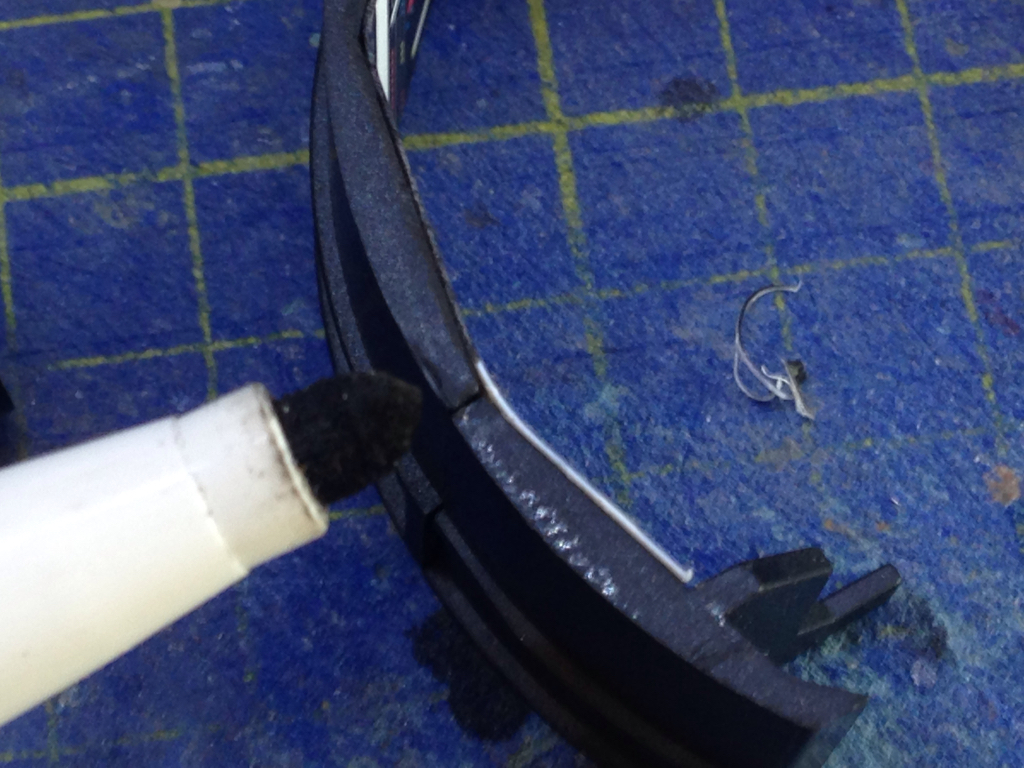

In teoria l'arco dovrebbe rimanere chiuso tenuto insieme dall'adesivo, ma se noi spingiamo l'estremità e allarghiamo un po' la fessura, possiamo far cadere un po di colla cianoacrilica tra le due parti così, quando riportiamo l'estremità al suo posto, l'arco si incollerà rendendo la tenuta più tenace
Ripetiamo l'operazione anche per l'altra estremità.
Se l'adesivo sporge un po' lateralmente, lo rifiliamo con un normale bisturi ed eliminiamo il filo bianco dello spessore colorandolo con un semplice pennarello nero.
Ora prendiamo la parte inferiore del condotto e mettiamo: la paratia posteriore nella sua posizione, la base del cockpit al suo posto è inseriamo l'arco appena finito dentro il condotto facendo attenzione che le guide del l'arco siano rivolte verso la paratia e si inseriscano all'interno del condotto.
Prendiamo la parte superiore e chiudiamo il condotto in modo da bloccare il tutto ma senza incollarlo lo riapriremo più in là.
Mettiamo ora il cerchio di giunzione facendo combaciare l'incastro inferiore del cerchio con quello del condotto e premiamo bene fino in fondo.
Procediamo con l'esterno della cabina.
Seguendo le istruzioni del fascicolo è aiutandoci con del nastro carta, chiudiamo la cabina ma non incolliamola manca ancora qualche pezzo, quindi la inseriamo all'interno del condotto per prova
Le leve di controllo dell'iperguida , lo sprue con i particolari,ed il mobiluccio della sala interna, per adesso li mettiamo da parte così come sono, in attesa
__________________
STAY TUNED
|
|
|
28-03-16, 11:06 PM
|
#9
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Uscita 7
In questa uscita troviamo:
Le parti per assemblare una cuccetta, il supporto ad arco del divanetto, il pavimento della sala centrale, ed un'altro sprue che contiene i cuscini della cuccetta e le sedute del divanetto rotondo, un pacchetto di viti.
Iniziamo dal divano
Per questo passaggio occorro degli attrezzi, e cioè una tronchesina, un bisturi, è una lima
Tagliamo dallo sprue la seduta. Come potete vedere, tagliando i punti di contatto, sul pezzo rimane una piccola sbavatura che andrà rimossa con la lima.
Questo passaggio si farà su ogni pezzo che staccheremo dallo sprue.
Mettiamo un paio di gocce di colla dentro il supporto ed inseriamo la seduta.
Stacchiamo i cuscini grandi della cuccetta ed incolliamoli sui rispettivi supporti mettendo la colla dentro i forellini
Ora stacchiamo i cuscini piccoli e seguendo le istruzioni del fascicolo incolliamoli ai propri posti
Uniamo le due parti della cuccetta
Riprendiamo il mobiluccio che abbiamo trovato nel fascicolo 6 ed inseriamo la cuccetta nella sua sede
Chiudiamola con l'ultimo pezzo
A questo punto incastriamo il divanetto nei propri fori sul pavimento e accostiamo il mobiluccio con la cuccetta che verrà poi fissato con le viti al pavimento.
Proviamo a mettere anche la scacchiera
Alle prossime uscite
__________________
STAY TUNED
|
|
|
01-04-16, 05:03 PM
|
#10
|
Utente Senior
Registrato dal: Jan 2011
Messaggi: 4,935
|
Ciao, volevo chiederti se il modello lo monterai tutto da scatola o lo colori o personalizzi?
|
|
|
01-04-16, 08:42 PM
|
#11
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,523
|
Ciao Shen_lei!!
Sì certo lo personalizzerò e colorerò a dovere, un modellone di questa portata non può essere montato solo da scatola, dammi il tempo di accumulare i pezzi necessari e vedrai
__________________
STAY TUNED
|
|
|
02-04-16, 01:30 AM
|
#12
|
Utente Senior
Registrato dal: Jan 2011
Messaggi: 4,935
|
Alla grande allora
|
|
|
02-04-16, 11:25 AM
|
#13
|
Utente Junior
Registrato dal: Mar 2016
Messaggi: 54
|
che colla usate?
|
|
|
02-04-16, 01:59 PM
|
#14
|
Utente Senior
Registrato dal: Jan 2011
Messaggi: 4,935
|
Io la inossidabile super attak gel però ne serve davvero poca ( sembra almeno per ora )
|
|
|
04-04-16, 02:19 PM
|
#15
|
Utente Junior
Registrato dal: Mar 2016
Messaggi: 54
|
shen la cuccetta l'hai gia montata? non riesco a capire i primi prezzi che ci vanno cioe quelli larghi sono 4
Ultima modifica di andy2016; 04-04-16 a 02:21 PM
|
|
|
