Carissimi Navigatori dello spazio Anche per noi è il S. Natale... Auguri ad ognuno di voi ed alle VS rispettive famiglie ..

Che il Natale di pace e serenità sia con voi !!

[Rob72]

Grazie mille per per gli auguri. Intanto sono a lavoro, a presto aggiornamenti

stay tuned

[Rob72]

Salve a tutti
Tra una cena dagli zii e un pranzo dai suoceri ho trovato un po' di tempo per portare avanti il falcon. Sono un po' indietro rispetto a molti di voi ma, si sa, chi va piano...
Intanto presentiamo i nuovi fascicoli, che vanno dal 38 al 41.

38 abbiamo: la rampa, gli attuatori, la cerniera, i supporti degli attuatori, e gli snodi.

39 abbiamo: il motore della rampa

40 abbiamo: un pannello dello scafo bruciacchiato (da migliorare), le famose vetrate delle torrette e del cockpit, una postazione di tiro della torretta, viti

41abbiamo: pannello dello scafo, gusci torretta, adesivi strumentazione, frontale torretta, pannelli vani piedi di atterraggio, busta con micro magneti


Bene!! Questa volta voglio passare direttamente alle modifiche, che riguardano ovviamente la rampa di accesso
Andrò a costruire l'interno della rampa


Per prima cosa montiamo la punta della passerella. Incolliamo le due parti della punta come indicato sul fascicolo, è poi la innestiamo sulla passerella, verificando che si apra e si chiuda liberamente.


Poi passiamo alla cerniera che permetterà alla passerella di aprirsi e chiudersi
Quindi montiamo la lamella come indicato, con le stesse viti nere della struttura,


Ora montiamo il restante pezzo come indicato nella foto
Allegato 1
Ora; io userò la cerniera momentaneamente
per provare il movimento della passerella, più in là la sostituirò con una autocostruita.
Adesso passiamo alla modifica vera e propria.
Hi ripreso la porzione di struttura che ospiterà la rampa e l'ho rismontata tutta

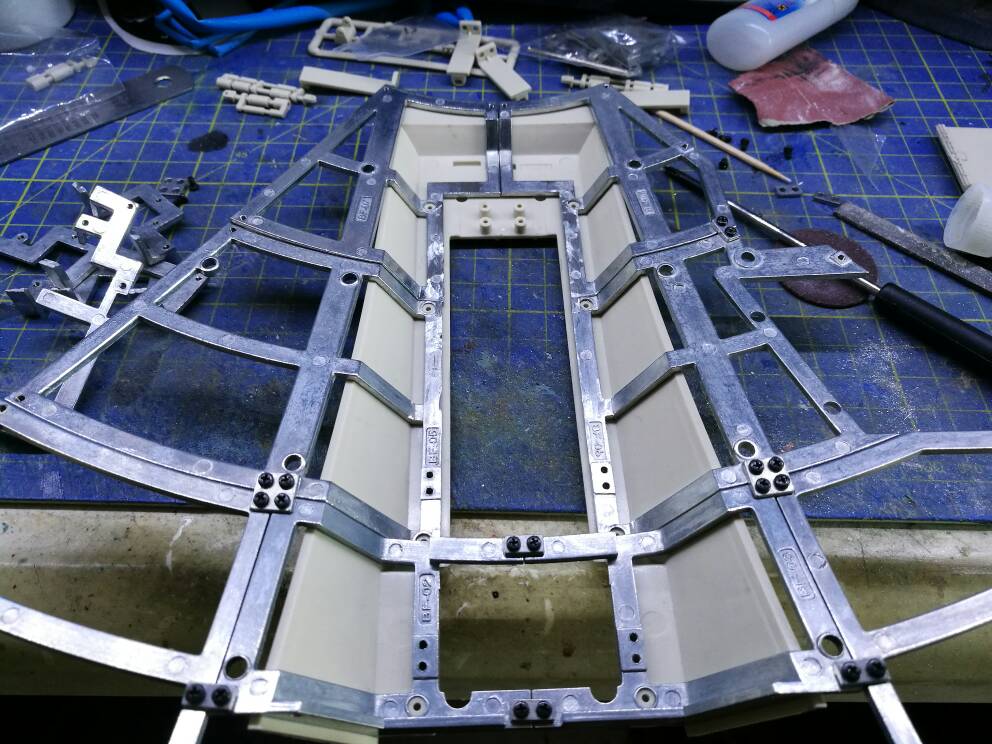

Poi con il dremell ho tagliato tutta la parte di struttura che normalmente dovrebbe ospitare il motore e i led.





Ottenendo questo

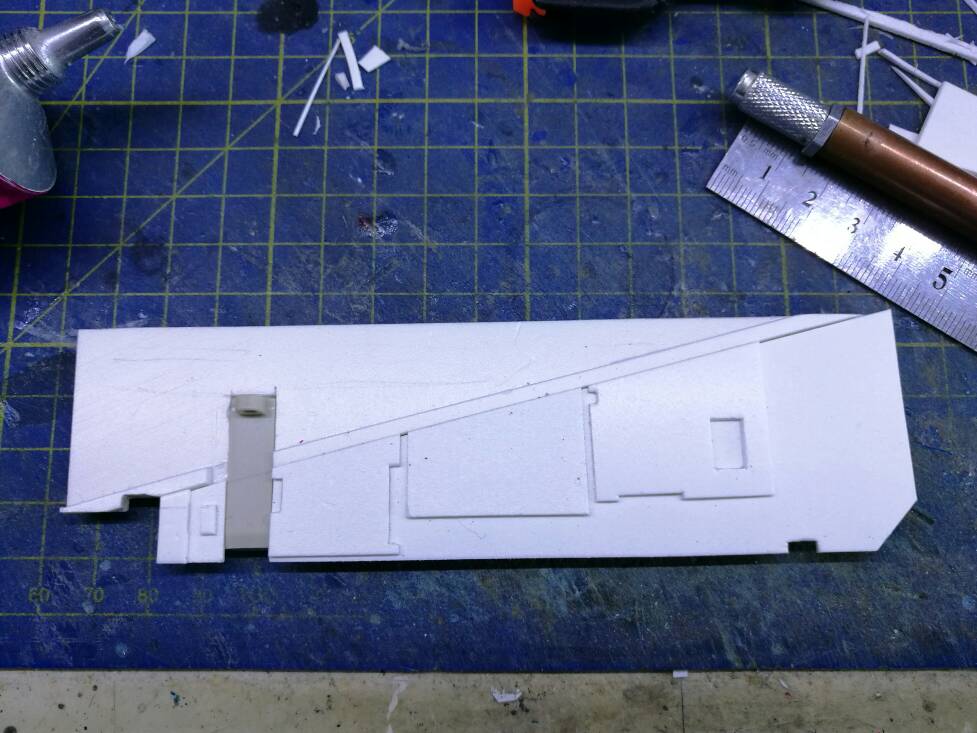

Quindi ho ricostruito le due pareti interne del corridoio d'accesso della rampa, inglobando i supporti dei due attuatori più piccoli

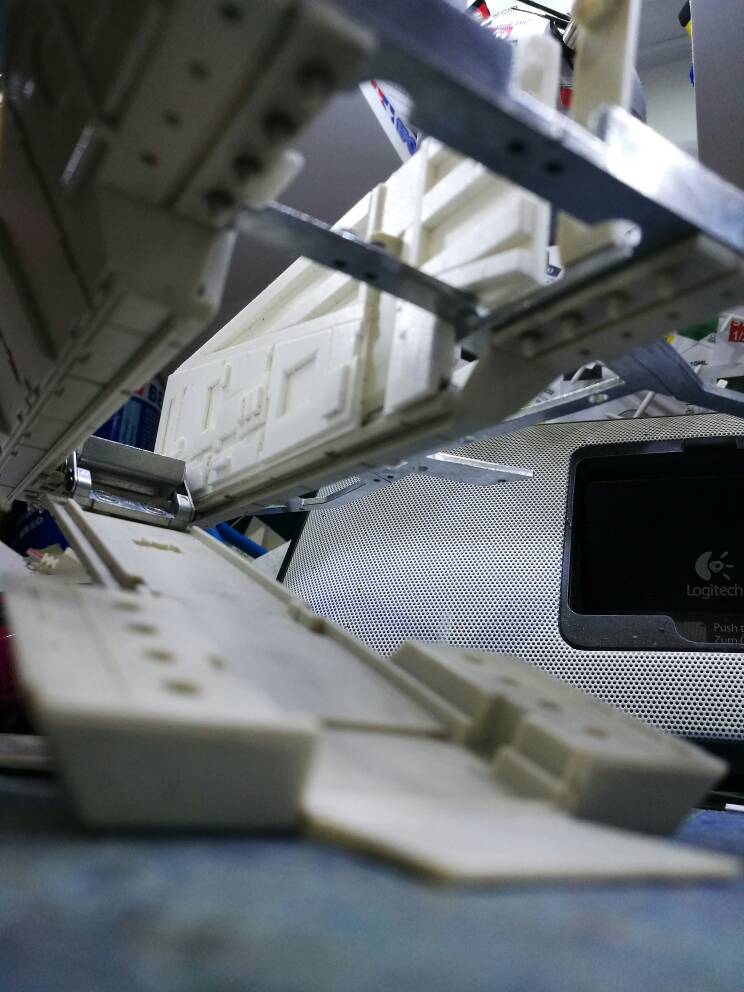

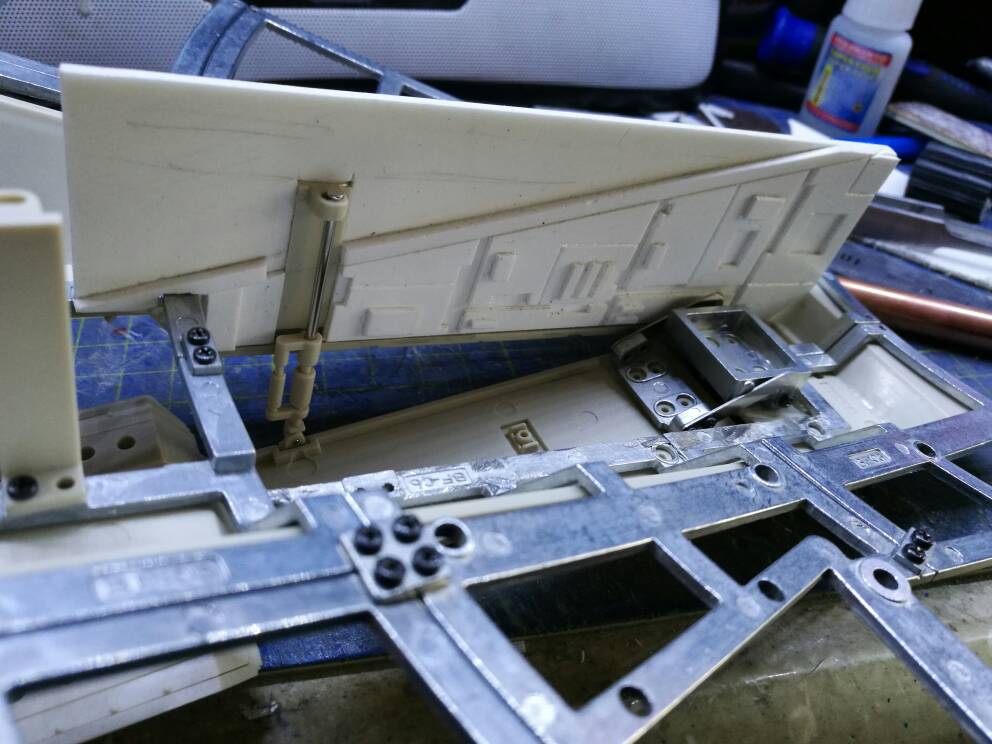

Qui qualche prova




Per adesso è tutto, alla prossima





stay tuned

[Rob72]

Scusate ma nel post precedente e uscita una foto che non si da dove. Non è neanche sul mio dispositivo come sia finita lì non lo so. Quella giusta e quella della cerniera visualizzata alla fine del post.

stay tuned

[Zugianni]

Buon Anno


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[shen_lei]

Sto studiando anche io la stessa modifica, sapevo che la avresti fattaanche perché la parte della rampa con il telaio a vista, il poter vedere dentro al modello vuoto ecc è la parte più brutta di tutta la costruzione


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Rob72]

Beh allora prendi spunto. auguri!!

stay tuned

[shen_lei]

Ah spunto posso prenderlo, sono le capacità che non sono uguali ahaha, ma con il braccio del motore come fai? Lo rimetti lì dopo la modifica? Lo sposti?


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Rob72]

Una cosa alla volta

stay tuned

[MrGrady]

Buonasera a tutti, buon anno e auguri per tutto in ritardo...
Scusate l'assenza, ma avevo finito i popcorn e preso dall'ispirazione guardando il lavoro di Rob me li sono voluti autocostruire...così ci ho messo un po'...
Tornando seri, dico la mia riguardo alla cabina ed ai vetri.
Per i vetri è come avete detto, sono opzionali e proteggono dalla polvere ma credo sia meglio farli in casa con del trasparente più sottile. Parlano del riflesso che causava problemi nel film e quindi in quel caso non c'erano.
Per la cabina invece, la pagina non è dell'edizione italiana ma di una estera precedente in cui si erano accorti in corso d'opera che la forma della struttura era sbagliata (il frontale e le assi tra i vetri non rispettavano l'originale) e l'hanno sostituita in seguito. Nel nostro caso dovremmo già avere la copia giusta, ma parlo senza aver ancora aperto i fascicoli con i vetri quindi correggetemi se sbaglio.
Un saluto e buon lavoro

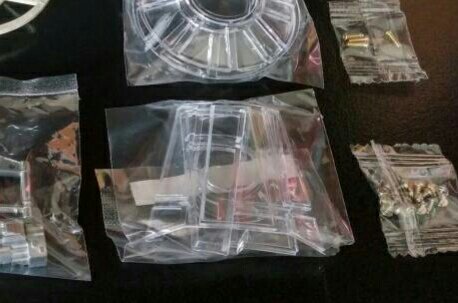

Edit - stamattina guardando l'anteprima del nostro numero 46 ho visto solo la torretta e l'oblò ventrali. Nessuna traccia di vetri o cabine alternativi

[Rob72]

Ciao Grady per caso la foto era questa?? perché qui ci sono,



stay tuned

[Rob72]

Ad ogni modo, Piccolo aggiornamento!!
Vista la modifica alla rampa, la cerniera originale del kit è diventata troppo ingombrante, anzi non deve proprio esserci.
Quindi abbiamo bisogno di una nuova cerniera. Guardando il pezzo della rampa, ho notato che effettivamente una cerniera c'è. Quella riprodotta nello stampaggio del pezzo

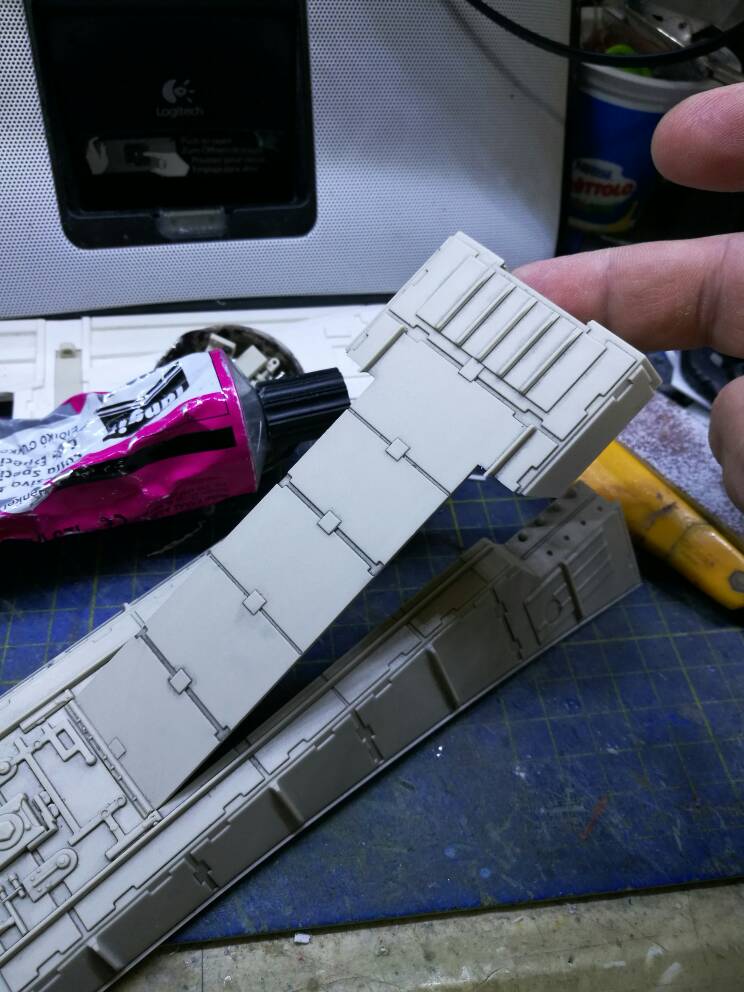

Ho praticamente forato le parti interne del pezzo dello scafo e le parti esterne estreme alla rampa con una punta da 1mm.


Ho inserito un pezzetto di tondino in ottone di uguale diametro

Dall'altra parte ho fatto un buco un po' storto per avere la possibilità di inserire il tondino, poiché il pezzo dello scafo non è abbastanza flessibile per poter inserire la rampa senza problemi

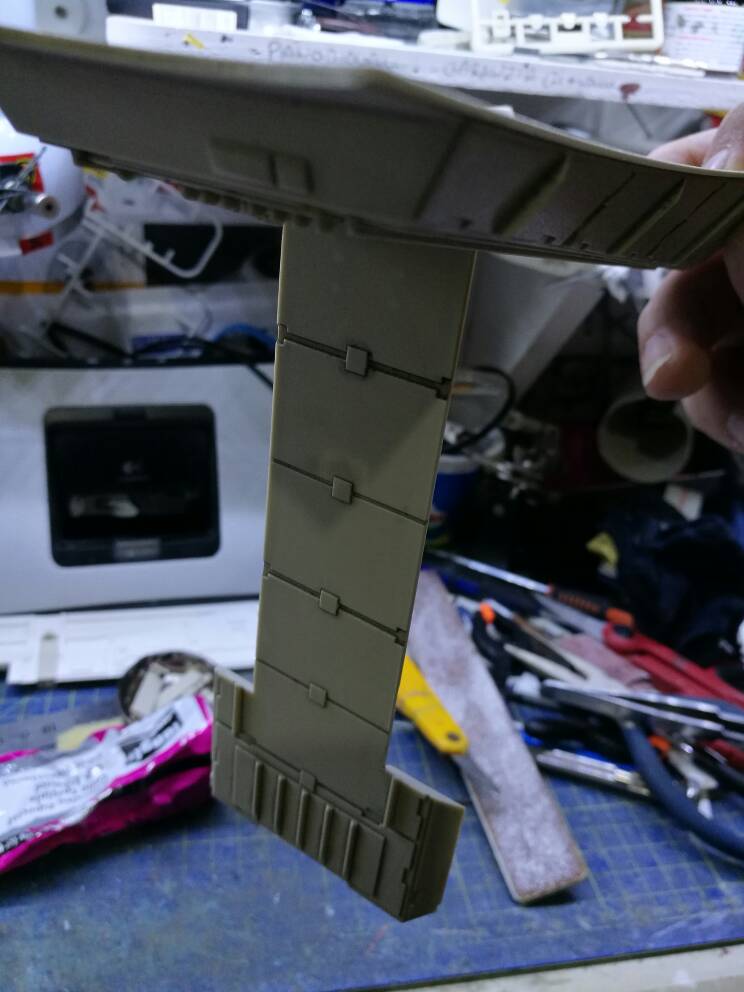

Con questa soluzione ho ottenuto una cerniera praticamente invisibile avendo tutto lo spazio per creare la passerella



Per adesso è tutto alla prossima

stay tuned

[MrGrady]

Anche questa della cerniera è una bella idea davvero, una sorpresa continua!

Originariamente inviata da Rob72

Ciao Grady per caso la foto era questa?? perché qui ci sono,
Allegato 263029
Allegato 263030

stay tuned

Se intendi l'anteprima di cui parlavo no, è l'anteprima dietro al numero 45 comprato ieri in edicola, la metto sotto.
Personalmente non vado a vedere le edizioni estere se non i Wip che mi interessano.

[shen_lei]

Rob, innanzitutto grande idea per la cerniera. Hai già fatto un po' di lavoro sul colore di quel pezzo di scafo oppure è solo la luce che lo rende molto chiaro? Non sembra del solito giallo del resto dei pezzi


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Rob72]

No shen!! niente verniciatura, ancora tutto grezzo.
Grady: forse vedo male io la foto ma sembra che non ci siano neanche quelli delle torrette, mi confermi??
