Pompa da vuoto per sgasare la resina - Pagina 3

maxsanto · 23-07-09, 08:58 AM

Quote:

Originariamente inviata da gionc

dai posta macaco

scolta: la tua gittiòòò fa la muffa

Se te lo tieni dentro il costume solo per far scena con le "cihale" in spiaggia... è evidente che si inumidisce e poi fa la muffa, macaco. Poi prima di venire da te sto aspettando un nuovo kit in fermoposta, sempre presso il tuo laboratorio, da ragastas

....

Il piano vibrante VIBRATORE PER GESSO PER LABORATORIO ODONTOTECNICO CATALOGO DENTALE ON-LINE

http://www.sicilmedical.it/medicali/...3de0340c01034a

http://www.siriodental.it/it/prodotti/vibratori.html

maxsanto · 23-07-09, 05:28 PM

Oggi ho creato la mia prima bagnarola del vuoto ..... mitica!
A breve delucidazioni e tecnica costruttiva.

> Modelfriends: abbiamo fatto un po' di casino su sta vendita, che dici di togliere tutto e liberare Mario dall'immondizia, magari creando un nuovo post dal titolo "Macchina del vuoto per clonazione in resina" ... vai che poi quando ho le foto ed ho perfezionato il mio "Tupperware aspirante" le posto.

mariaci · 23-07-09, 10:25 PM

A me piace ne sia uscita una discussione costruttiva.. comunque si può chiudere.. pompa venduta!

decals · 24-07-09, 01:07 AM

Quote:

Originariamente inviata da mariaci

A me piace ne sia uscita una discussione costruttiva.. comunque si può chiudere.. pompa venduta!

Non la chiudo ma la sposto nella sezione di discussione generale così se si vuole continuare a discurere in merito lo si può fare

Ciao ciao

maxsanto · 24-07-09, 10:16 AM

La mamma è sempre la mamma!
Le ho chiesto "Hai mica per caso un contenitore tipo per alimenti con coperchio e guarnizione ... dovrei farci il vuoto"

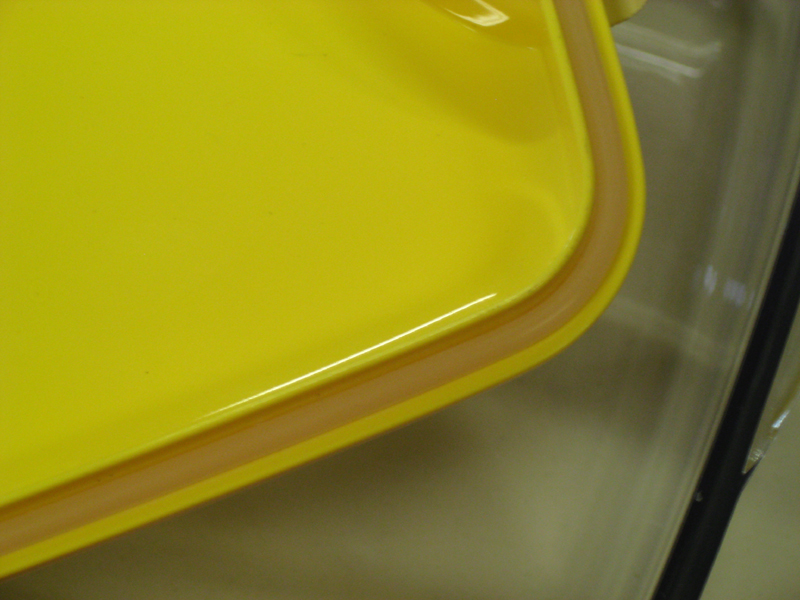

Ecco che da un recondito scatolone nascosto in soffitta mi tira fuori sto prodottino Guzzini, studiato apposta per il vuoto.
Sulla valvolona che si vede al centro del coperchio, va applicata una pompetta manuale tipo bicicletta che aspira l'aria.
Nelle foto si vede gia il foro che ho fatto sul coperchio che mi servirà per estrarre l'aria con il compressore.

maxsanto · 24-07-09, 10:31 AM

Poi vado in un magazzino di forniture per compressori.
Li mi costruisco un oggettino del genere:

Vediamo se riesco a spiegarmi senza mettere freccette e scrittine sulle foto.

Abbiamo un vacuometro (che è un manometro con scala negativa da 0>pressione atmosferica a -1>vuoto), sotto un T con una uscita che va fissata al coperchio del contenitore e l'altra ad un rubinetto di chiusura.
Il vacuometro è una finezza: fondamentalmente non serve ad altro che ad avere una risposta più precisa alla domanda "A che punto sono? Ho tirato fuori tutta l'aria?".
Al posto del rubinetto potrebbe esserci anche una valvola di non ritorno, quindi unidirezionale. Fondamentalmelmente serve a non far tornare l'aria nel contenitore nel momento in cui fermo il compressore. Rispetto alla valvola di non ritorno ha il vantaggio di essere meno costoso ed, essendo bidirezionale, di poter essere utilizzato per reimmettere l'aria nel contenitore.
Ovvero: 1. aspiro l'aria - 2. chiudo il rubinetto quando ho raggiunto nel contenitore la depressione voluta - 3. spengo il compressore - 4. quando voglio aprire il contenitore, apro il rubinetto e l'aria ritorna dentro - 5. apro il contenitore.

maxsanto · 24-07-09, 10:42 AM

Ed eccoci arrivati al punto forte dell'apparecchio: la magica scatolina blu.
Da oggi in poi basta costosissime apparecchiture del vuoto! Casalinghe: è arrivato il Generatore di vuoto!

Questa magica scatoletta è una tre vie così destinate: P-ingresso aria da un compressore (sì, sì, ho scritto giusto: non aspiro ma soffio dentro l'aria); R-uscita aria: qui è stato messo un piccolo silenziatore, finezza per sgevolare vicini rompiballe e mogli con il sonno leggero; U-aspirazione aria;
Penso che il funzionamento sia abbastanza banale. Sfrutta il fatto che un fluido in movimento crea una depressione dall'uscita laterale U (se non ricordo male dovrebbe essere l'effetto Venturi, ma son passati tanti anni da quanto studiavo Macchine a Fluido a scuola). L'aria immessa in pressione in P ed uscendo libera in R, crea una depressione in U da cui viene aspirata l'aria, appunto. ecco che con un semplice apparecchio (25€!!!) abbiamo risolto il problema della pompa del vuoto.
All'ingresso dell'aria proveniente dal compressore P ho messo un altro rubinettino ... così, per sfizio: se il mio compressore ha un serbatoio limitato, prima che si svuoti completamente e butti dentro alla mia apparecchiatura una pressione insufficiente per estrarre l'aria dal contenitore, chiudo il rubinetto sul vacuometro, chiudo quello a monte, aspetto che si ricarichi un po', li riapro in ordine assolutamente inverso, avrò così maggior pressione ed il mio vacuometro comincerà a ridiscendere.

maxsanto · 24-07-09, 10:50 AM

Tadannnn!
Ecco l'oggettino finito. Teflon a nastro (nel senso di tanto teflon), chiavi inglesi e tanta passion. Comunque, al di la della ricerca del materiale, direi un lavoretto di un'oretta. Collaudato a -0.95 bar. Scricchiola un po', ma tiene. Direi che bisogna solo clonare a questo punto.
Unico difetto evidente: il contenitore non è grandissimo, tipo un panino di una carrozza in 1:24 "batte in testa" del coperchio. Poco male: l'apparecchitura d'aspirazione è fatta. Un domani, se trovo di meglio, posso staccarla e metterla su di un nuovo contenitore.
A disposizione per delucidazioni.

maxsanto · 24-07-09, 10:54 AM

Piccolo appunto: il generatore di vuoto è un prodottino un po' delicato.
Ovvero: mi raccomando, l'aria in uscita dal compressore, deve passare da un filtro umidità-olio! Ma chi lo usa per l'areografo sto filtro dovrebbe gia averlo, vero?!

Fofò43 · 24-07-09, 11:34 AM

Spiegazione perfetta!
Direi da 9+

gionc · 24-07-09, 11:51 AM

Brauo!!!!
La scatolina blu è una versione sofisticata della "Y" che volevo saldarmi io, meglio, molto, questa.

Una clonatura pronta da installare sul tupper quando verrebbe in soldoni? Ma il tappo in plastica non cede al vuoto? Immaginavo servisse una roba un pò rigida....

maxsanto · 24-07-09, 12:14 PM

Quote:

Originariamente inviata da gionc

Brauo!!!!
La scatolina blu è una versione sofisticata della "Y" che volevo saldarmi io, meglio, molto, questa.

Una clonatura pronta da installare sul tupper quando verrebbe in soldoni? Ma il tappo in plastica non cede al vuoto? Immaginavo servisse una roba un pò rigida....

Il coperchio flette un po' ma non cede. E' abbastanza spesso, tutto sommato. non so come si chiama il materiale, ma è quel materiale plastico che quando lo fori tende a "sfaldarsi", sembra quasi il materiale dei quadri elettrici di distribuzione, che dovrebbero essere di poliestere, oppure quello che usa la Palazzoli per le prese elettriche industriali che loro chiamano "termoindurente". Poi fondamentalmente non è che sto vuoto serva per tanto, giusto? Tolgo l'aria finchè la vedo salire dal mio stampo e poi posso anche reimmetterla nel contenitore: non è che mi rivada dentro lo stampo l'aria che reimmetto. Quindi in tutto penso bastino un paio di minuti.
Mi hanno fatto vedere altri generatori di vuoto: penso cambi la quantità/tempo (litri/h) di aria che estraggo dal contenitore, in soldoni faccio il vuoto più velocemente.
Escluso il contenitore ho speso 58€ ivati: ci sono 31,52€ di generatore di vuoto e 11,7€ di vacuometro; il resto sono gli amenicoli vari.

gionc · 24-07-09, 01:20 PM

'n casso...
con il vantaggio di usare il compressore dal bisatto invece che dal deretanum (che per il mio che è un Lui non è cosa da poco....)

nel tuo "kit" c'è anche il vantaggio non trascurabile di poterlo provare su qualunque scatolozzo ti capiti a tiro con poca spesa, trovando il migliore...

Ok: quando capiti a tiro mi compri il materiale se non è disturbo? Io fretta non ce l'ho ma è una delle cose che mi interessano approfondire, assieme al CNC abbinato alla fresetta...

ragastas · 24-07-09, 03:17 PM

......... prima che la mia EX-Moglie si portasse via la serie, di contenitori Guzzini ne possedevo di diverse capacità.... bello a questo punto proporrei altre dimendioni.... con la modifica dell'installazione dell'attacco rapido aria su ogni scatola e tubo " vuoto" con boionetta per connessiione... e rubinetto così da riuscire a gestire più stampate ( piccole e grosse)

maxsanto · 24-07-09, 07:26 PM

Quote:

Originariamente inviata da ragastas

......... prima che la mia EX-Moglie si portasse via la serie, di contenitori Guzzini ne possedevo di diverse capacità.... bello a questo punto proporrei altre dimendioni.... con la modifica dell'installazione dell'attacco rapido aria su ogni scatola e tubo " vuoto" con boionetta per connessiione... e rubinetto così da riuscire a gestire più stampate ( piccole e grosse)

All'attacco rapido ci avevo pensato anch'io ma alla fine mi son detto: se trovo il contenitore della giusta dimensione per tutto quello che devo fare, a che mi serve averne 10 con l'attacco rapido? Si Ok per fare più stampate ... mmmm, quelli sì.
Adesso sarebbe il caso che ognuno di voi perlustrasse il negozio di casalinghi sotto casa e "post"asse quello che secondo lui è il contenitore migliore. Tipo io ne cercherei uno un po' più grande e con il coperchio trasparente ....
