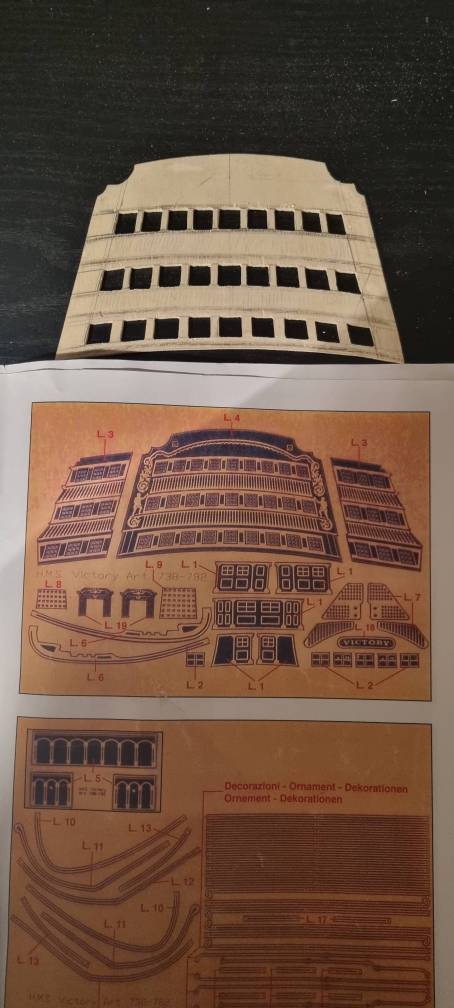

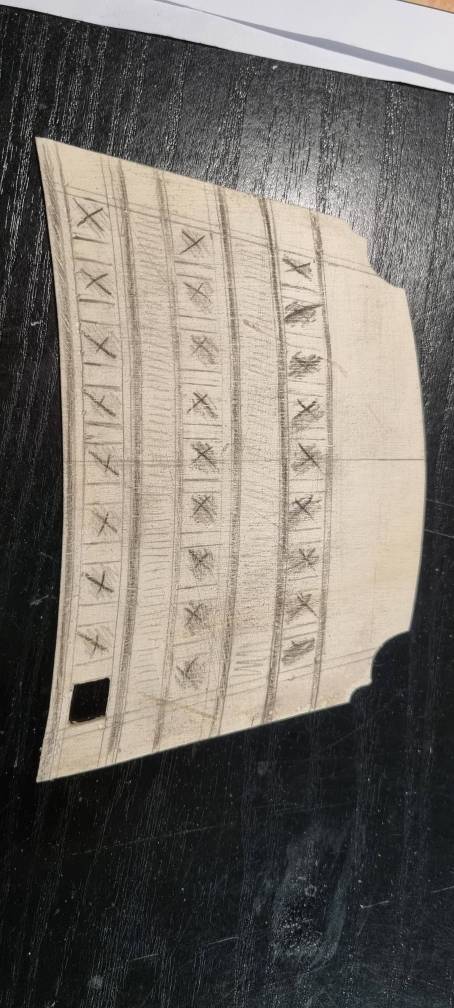

Ho fatto una piccola parte dello specchio di poppa non è il massimo della precisione ma cercherò di sistemarlo...
Mi chiedevo ma secondo voi i laterali non sono un po piccoli? Sotto ai laterali manca ancora un pezzo che gira anche sullo specchio di poppa, però magari è solo una mia impressione

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[Simo1987]

E poi non so se sia normale che le finestre cadano proprio sul supporto di poppa

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[cervotto]

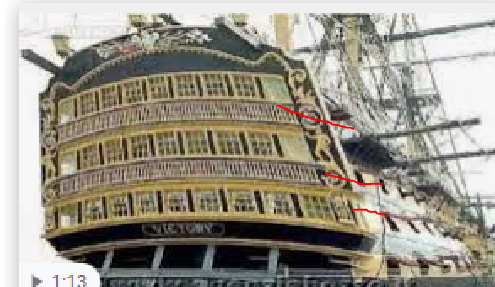

Questa è una foto della vera nave, le prime finestre sono all' altezza della seconda batteria, poi della terza e infine al cassero.

[Simo1987]

Mmmm mi sa che quel pezzo era compreso solo con 2 piani di finestre vero? E probabilmente doveva essere posizionato più in alto....

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[Simo1987]

Quasi mi viene da pensare che queste 2 parti siano separate e che le finestre in basso siano un pezzo a se. Domani controllo ma guardando bene la parte sotto la riga rossa è un millimetro più stretta e mi viene da pensare che sia proprio cosi.

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[cervotto]

Le prime in basso sono solo finestre (rosso), le altre hanno un finto balcone con colonne (blù)

[Simo1987]

Ho ricontrollato e sembra che vada bene perché proprio sotto lo specchio di poppa ci sarebbe la scritta victory, credevo che fosse sbagliato perché confrontando con un altro modellino trovato su internet lo specchio di poppa era diviso in 2 parti una con le finestre superiori e un pezzo con le finestre in basso. Ad occhio Cervotto sembrerebbe che le finestre cadano dove dici tu.

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[Simo1987]

Buonasera, fatto un po di lavoro, poca roba ma un passettino alla volta procede. Non che sia il massimo della precisione spero che limando un po riesca a farlo tornare meglio.

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[Simo1987]

Salve, siccome mi manca da mettere ancora un listello nella parte alta per iniziare a tracciare il secondo fasciame stavo provando a mettere il ponte per vedere le altezze, ahimè non entra più batte sopra al fasciame... Lo divido a metà lungo tutta la linea centrale e vedo se riesco a metterlo dentro tanto se anche è diviso in 2 va rivestito.

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[felipe.max]

Hai considerato la curva del ponte (bolzone)? E comunque pui consumare il contorno simmetricamente. Quanto è spesso il compensato del ponte?

Inviato con il mio DRA-L21 - Scarica l‘app del Forum di Modellismo.net

[Simo1987]

Il ponte è 3 mm sarebbe 1 mm più alto del compensato previsto, ma comunque sono riuscito a farlo entrare incidendo per lungo fino a piegarlo e poi l'ho inserito, però penso che devo incollarlo perché per iniziare a tracciare tutto il secondo fasciame mi mancano gli ultimi listelli, l'ultimo listello arriva 1mm sopra al ponte in modo che quando metto il rivestimento dovrebbe andare tutto in pari.

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[cervotto]

E' meglio che lisci un poco i lati del ponte, poi incastrarlo in modo che faccia una "gobba" centrale, la curva del Bolzone che ha detto Felipe max. Puoi mettere un listello centrale su tutti i bagli che così ti darà la curva del BOLZONE, poi sopra il ponte.

[Davide69]

Fai bene attenzione che se il ponte è 1mm piu alto rispetto alla quota stabilita dal piano di costruzione, ti troverai in seguito con le canne dei cannoni piu alti dei sabordi che di conseguenza punteranno in basso.

[Simo1987]

Originariamente inviata da cervotto

E' meglio che lisci un poco i lati del ponte, poi incastrarlo in modo che faccia una "gobba" centrale, la curva del Bolzone che ha detto Felipe max. Puoi mettere un listello centrale su tutti i bagli che così ti darà la curva del BOLZONE, poi sopra il ponte.

Ok allora metto dei supporti che vanno da un lato dell'ordinata all'altro in modo da poter appoggiare il ponte è fargli fare meglio la curva tanto ora essendo inciso per lungo la.curva la fa senza problemi.

Inviato con il mio SM-G996B - Scarica l‘app del Forum di Modellismo.net

[Simo1987]

Originariamente inviata da Davide69

Fai bene attenzione che se il ponte è 1mm piu alto rispetto alla quota stabilita dal piano di costruzione, ti troverai in seguito con le canne dei cannoni piu alti dei sabordi che di conseguenza punteranno in basso.

Allora cerco di carteggiarlo con una rotorbitale e cerco di levare quel millimetro.
