Vai avanti benissimo....

[IlBroccione]

Non fare il modesto... picchiatelle si fanno tutti... se si facessero delle macro se ne vedrebbero tante... cerchiamo di fare del nostro meglio... con onestà.... bravo

Inviato con il mio SM-G950F - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Grazie grisù e grazie Claudio! In questi giorni cantiere chiuso purtroppo, sono riuscito a prendermi la febbre con 40 gradi all’ombra sono molto incazzato!


Inviato dal mio iPad utilizzando Forum

[Azzio1973]

Buongiorno mangiasegatura in ferie e non, di seguito vado a riassumere il lavoro che sto facendo sulle singole coste, non certo per insegnare a qualcuno ma,perlopiù, per capire se ciò che sto facendo è corretto, dato che queste operazioni mi stanno portando via un botto di tempo........

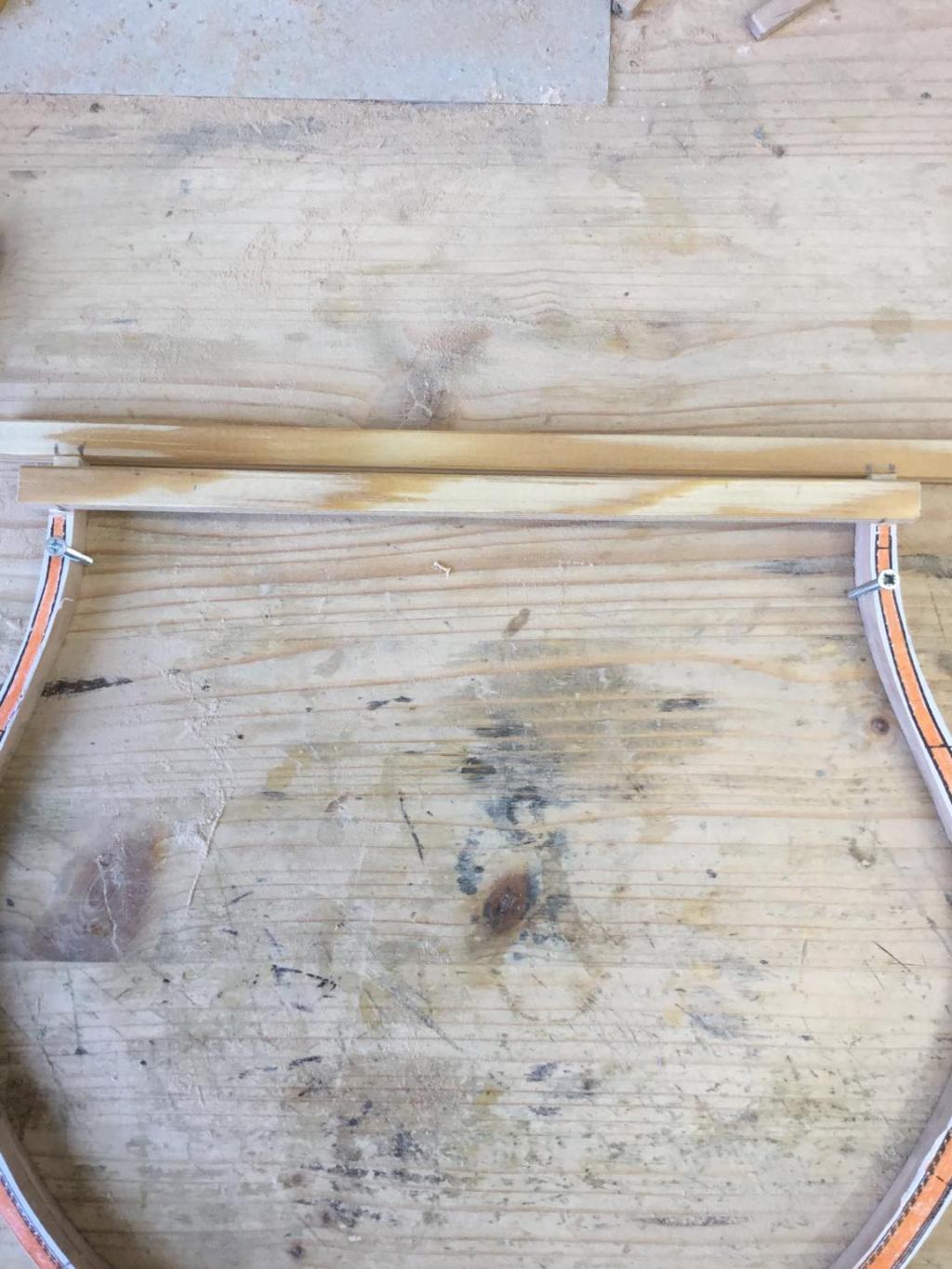

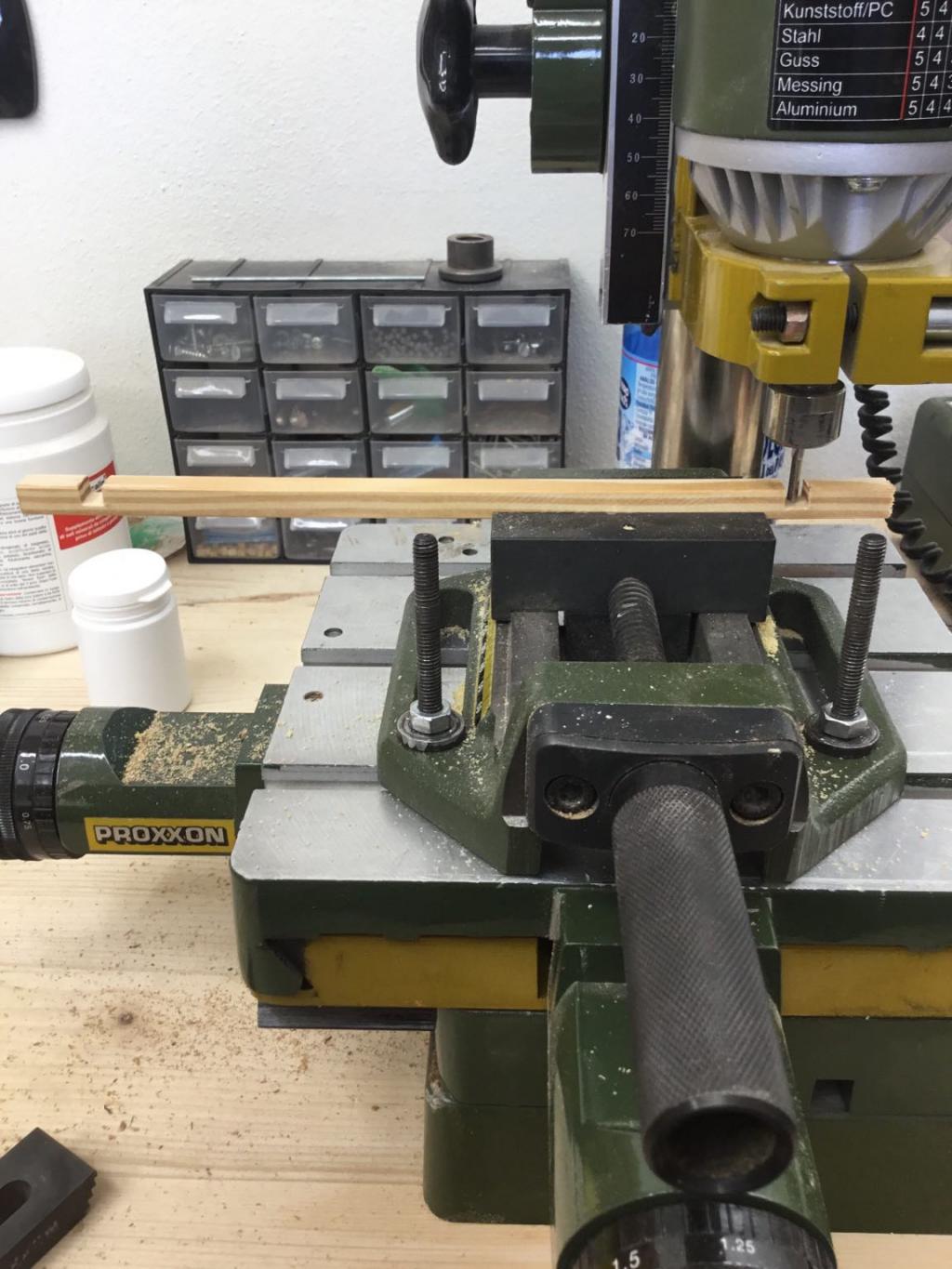

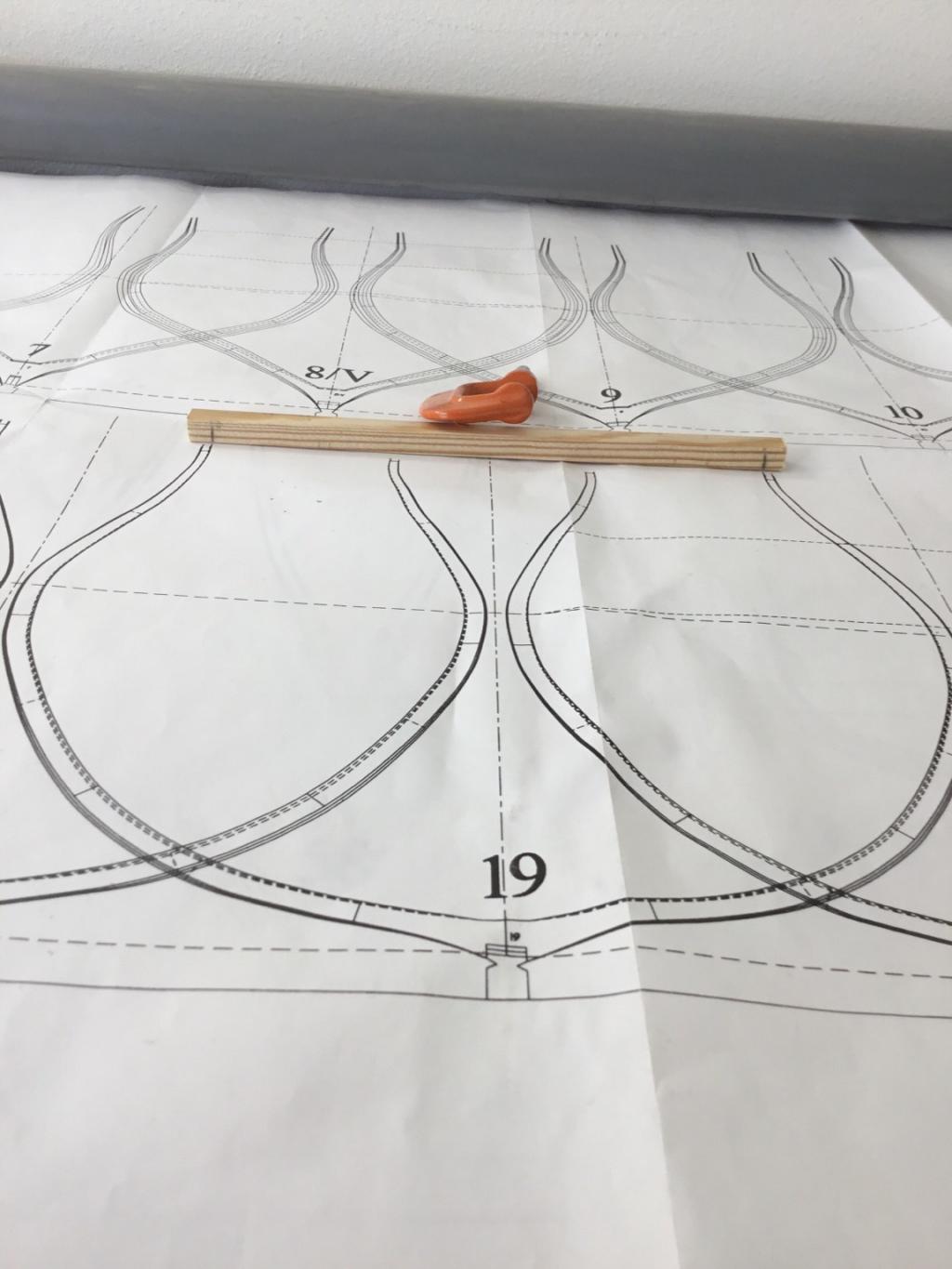

Faccio una dima per la corretta apertura della Costa....

E la riporto sulla costa stessa che è ancora da sgrossare definitivamente.....

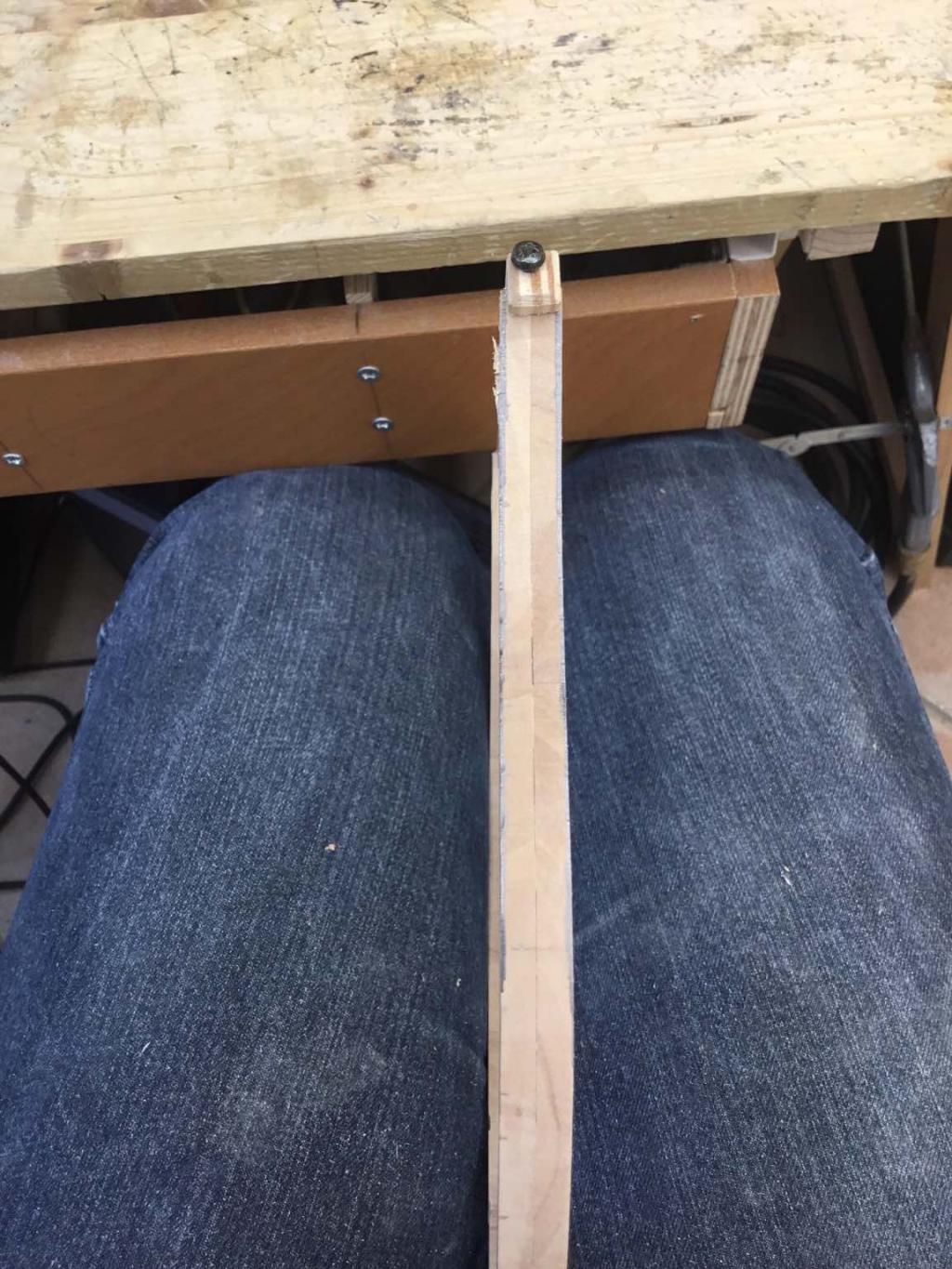

Ricavo le calette sulla dima....

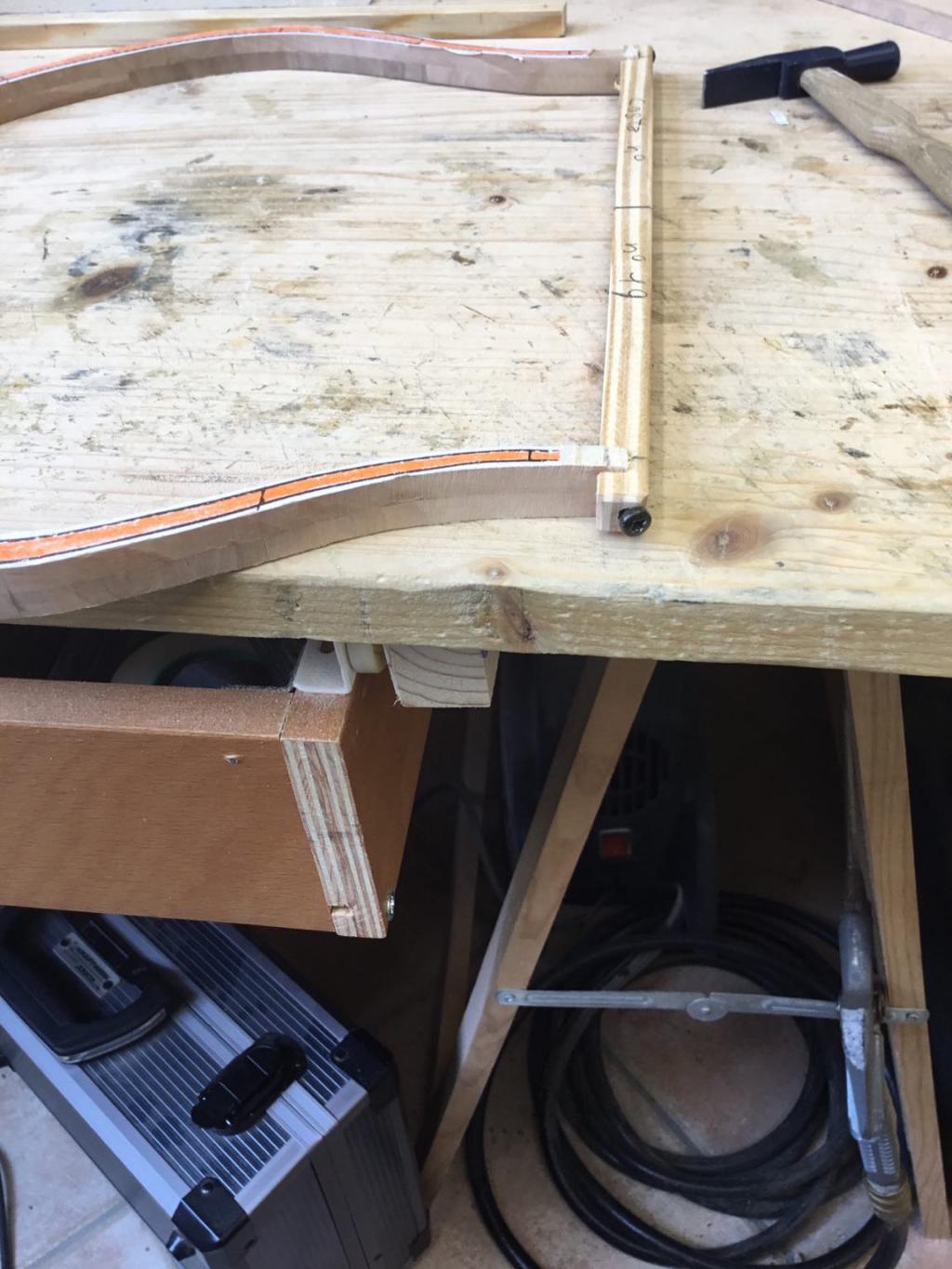

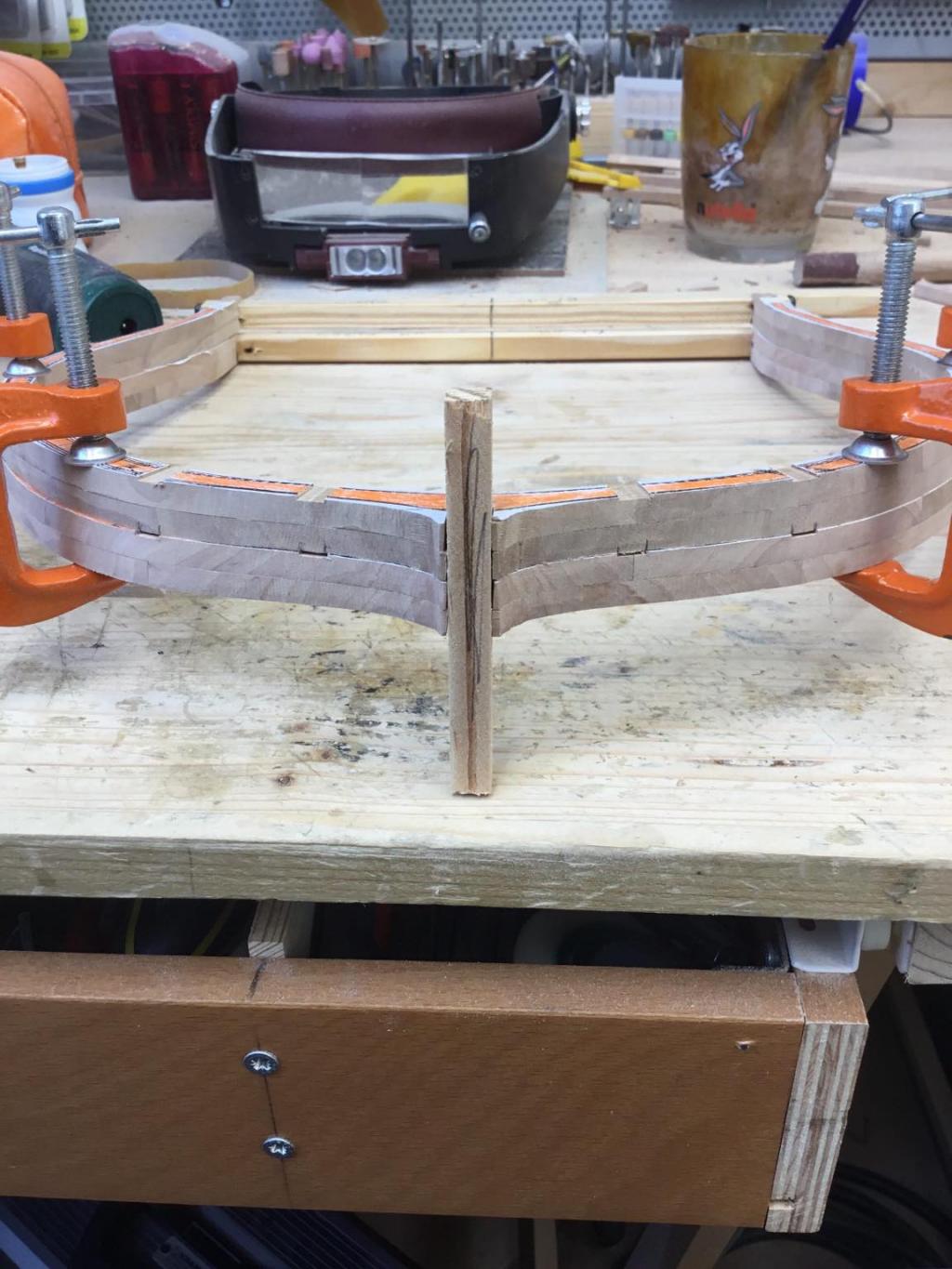

E posiziono la dima sulla costa fissandola con due viti alla bene e meglio è segnando il centro della luce della Costa....

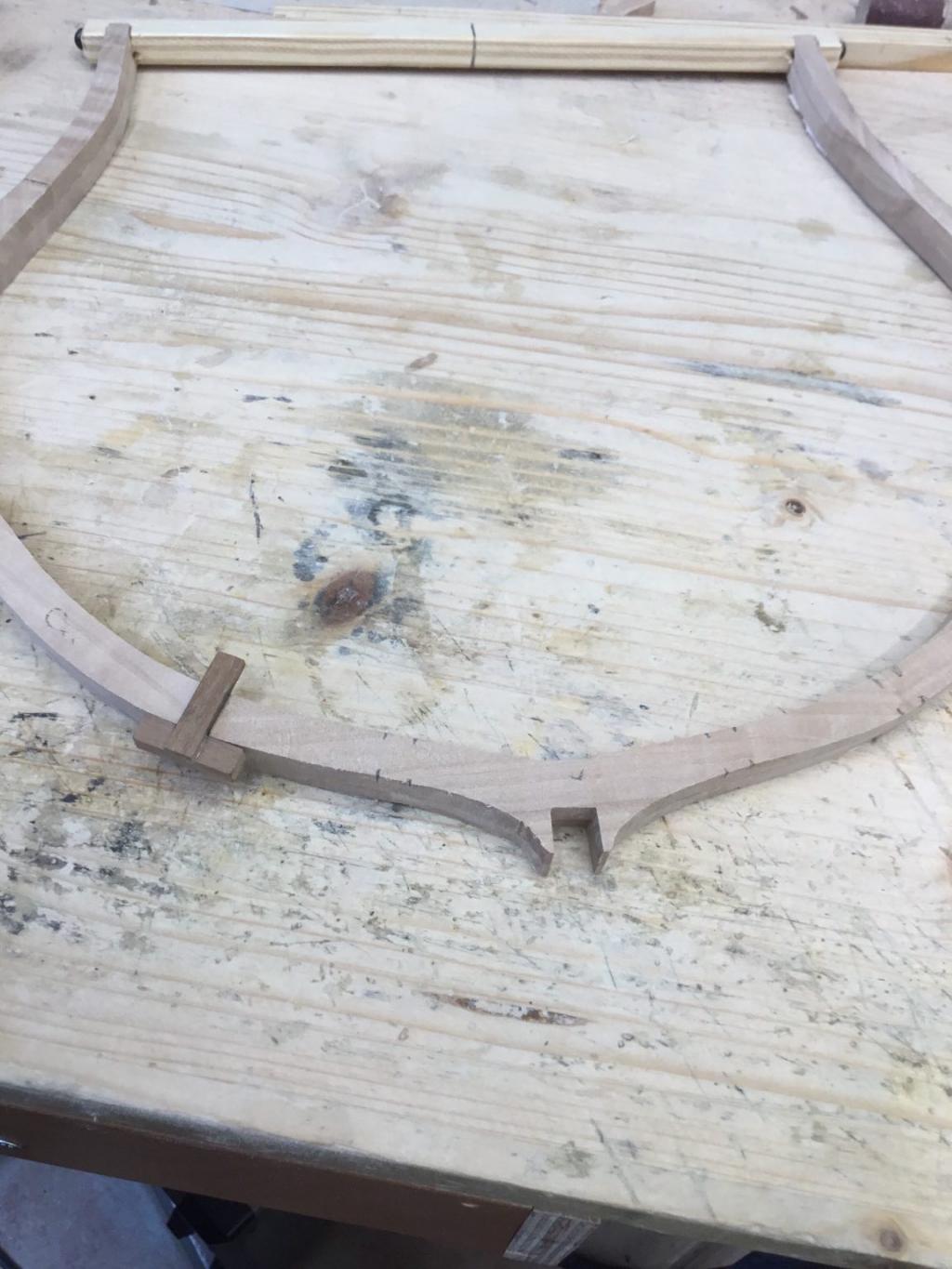

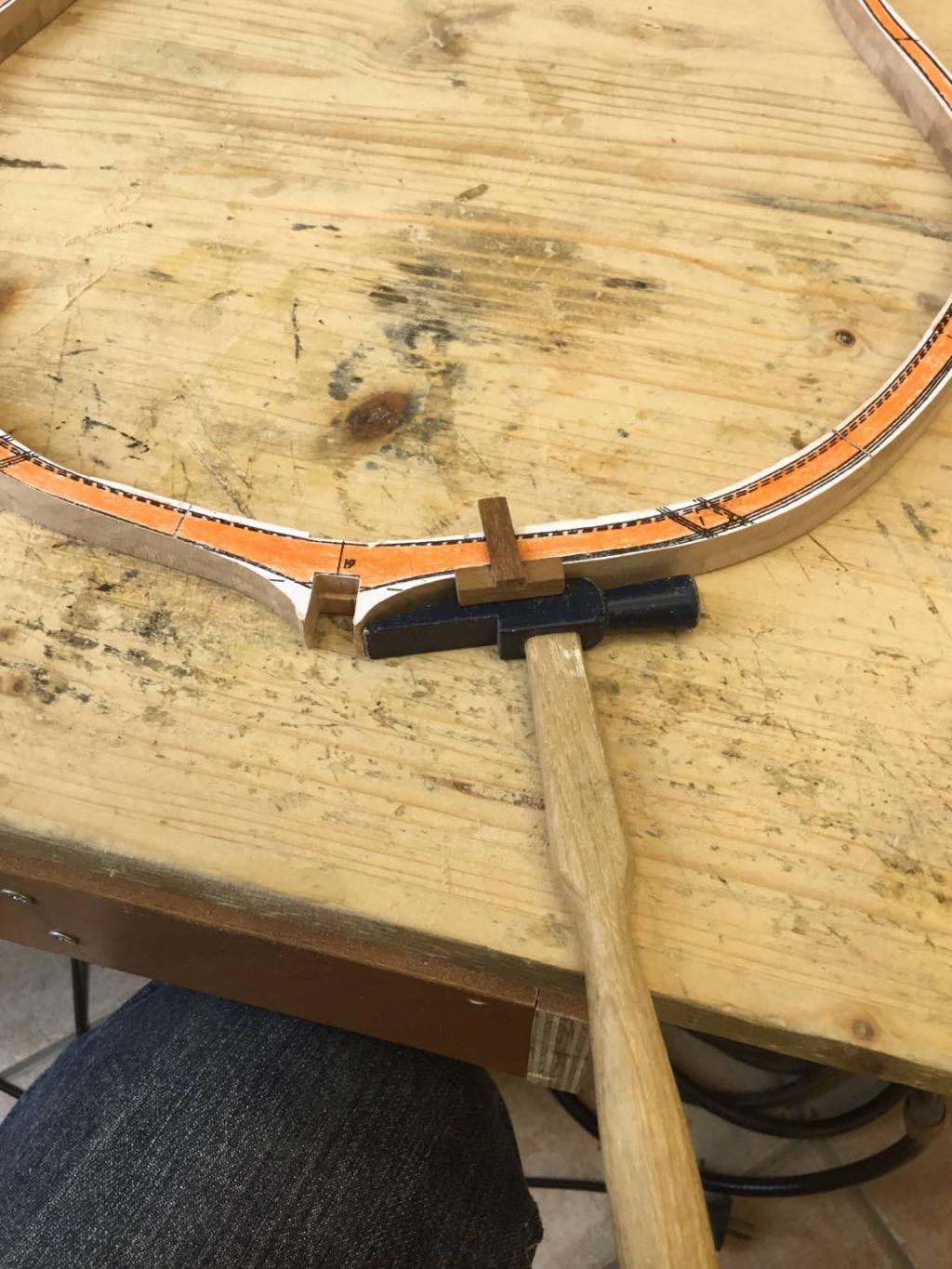

Poi con questo super attrezzo complicatissimo di autocostruzione segno le calette sulle intestature dei madieri e dei mezzi madieri....si sono due pezzetti di noce di scarto...🤪 incollati tra loro...

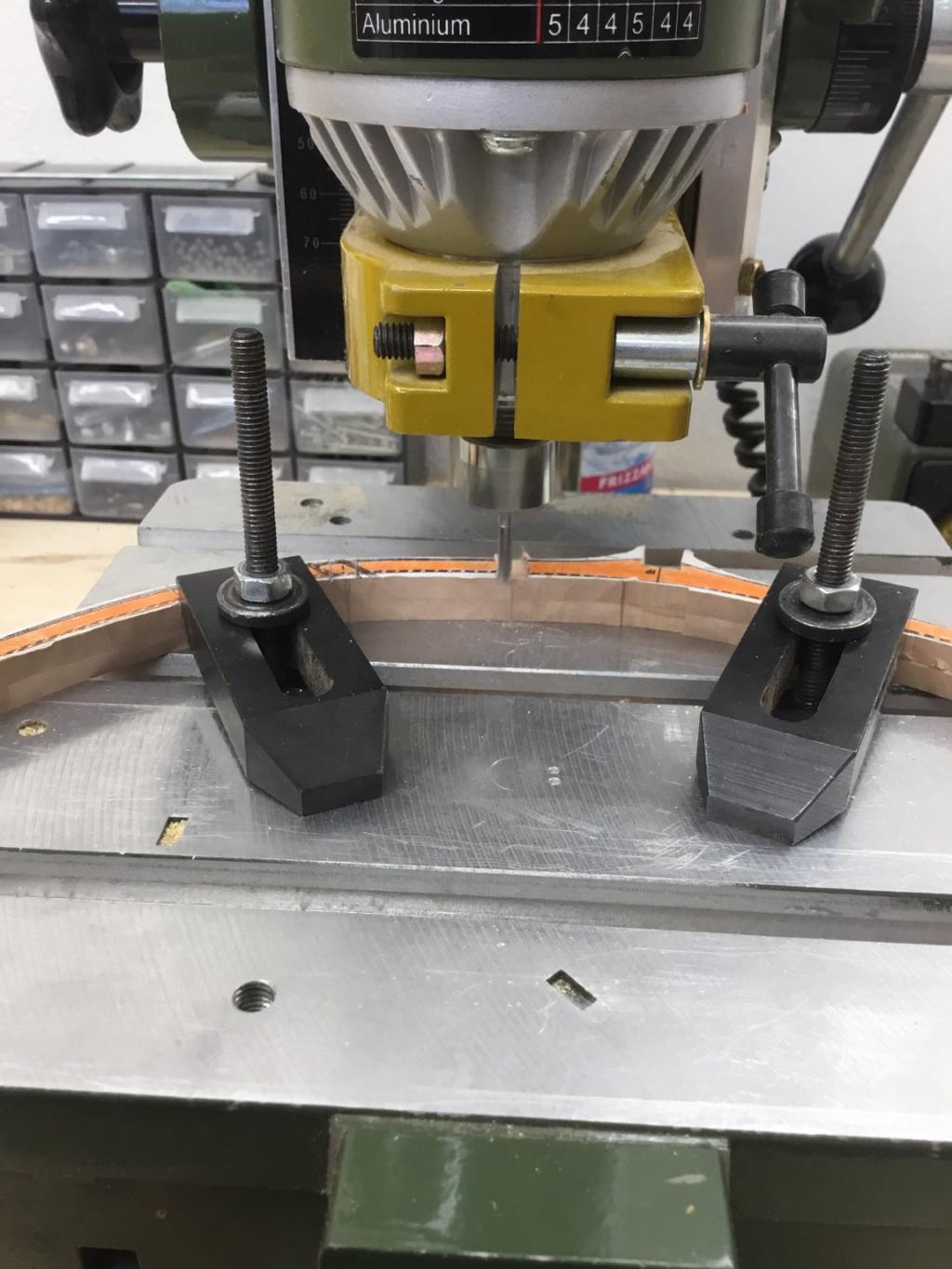

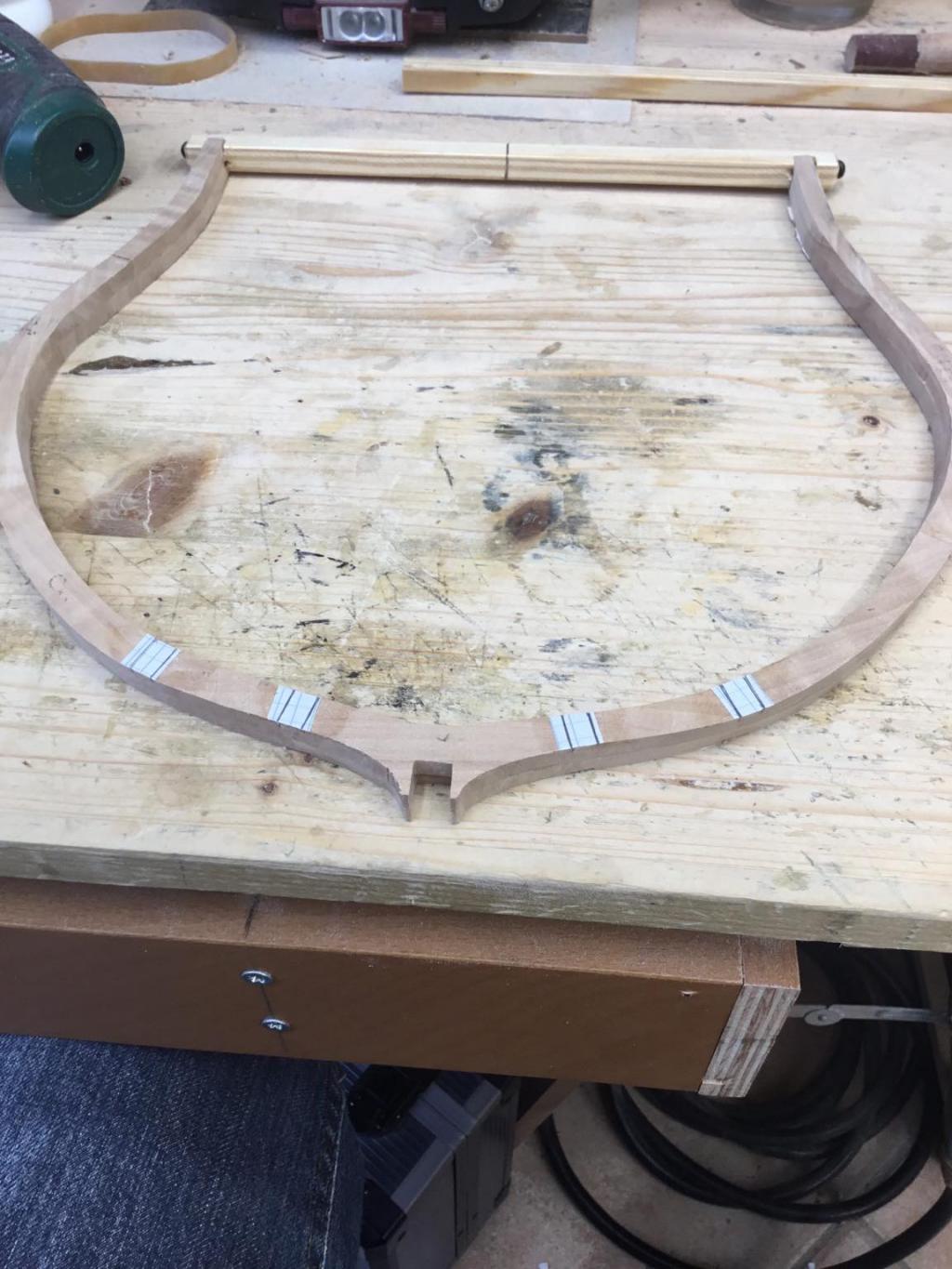

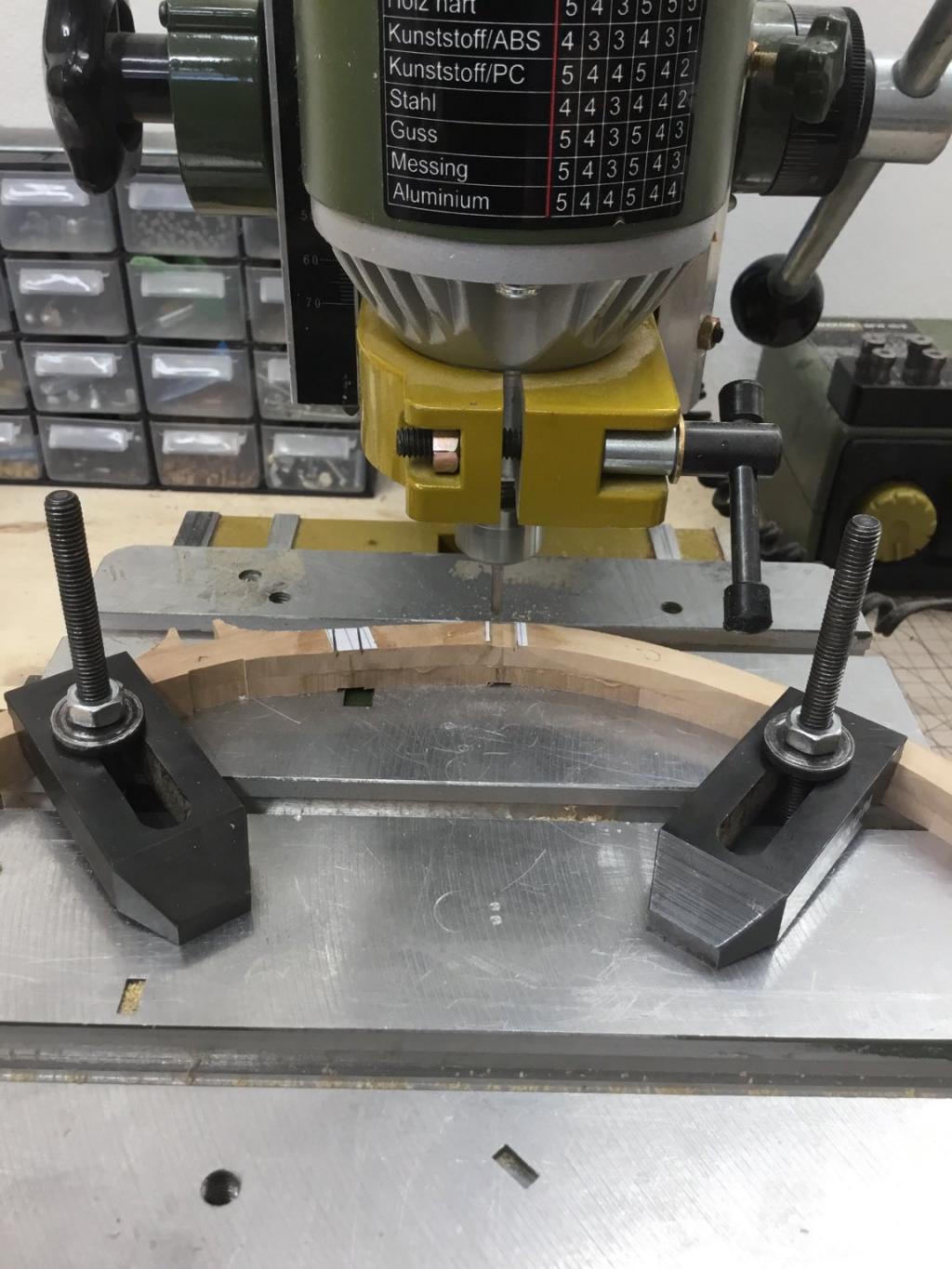

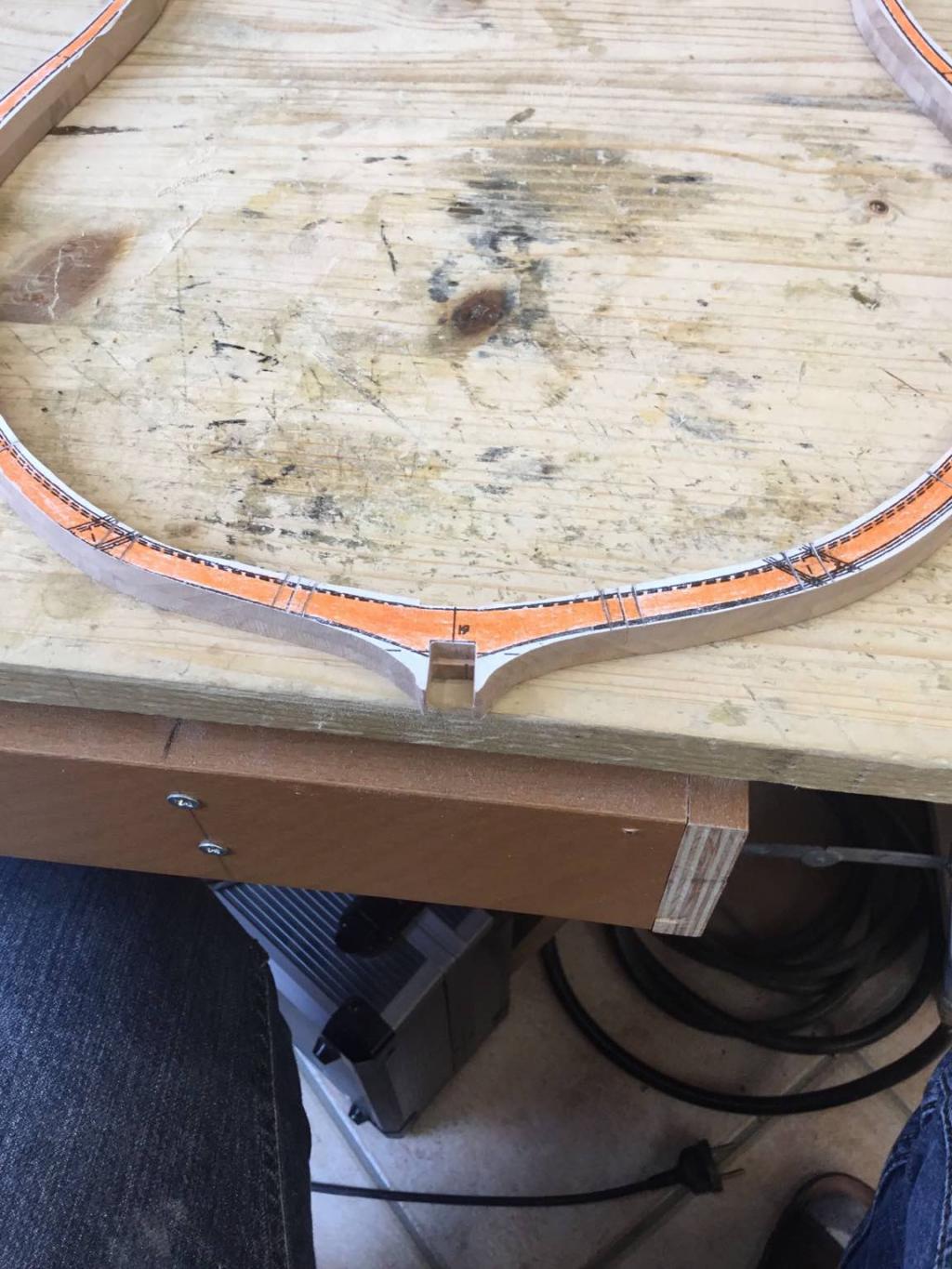

Vado alla fresatrice a realizzare le calette per gli zappoli...


Ora riprendo la costa precedente per segnare l’alloggiamento degli zappoli sulla faccia opposta, operazione che riesco a fare giù d’opera avendo preventivamente realizzato dei segni guida quando le coste erano ancora nello scaletto....



Poi condivido con voi un piccolo trucchetto per i ciechi vedenti come me per non sbagliare l’ampiezza delle fresate....io uso incollare piccoli pezzi di carta sui quali riporto il disegno della caletta, incido le linee con un cutter in modo da segnare la carta..... quando passando vicino al taglio la carta vola via è il momento di fermarsi, la misura è giusta.....forse

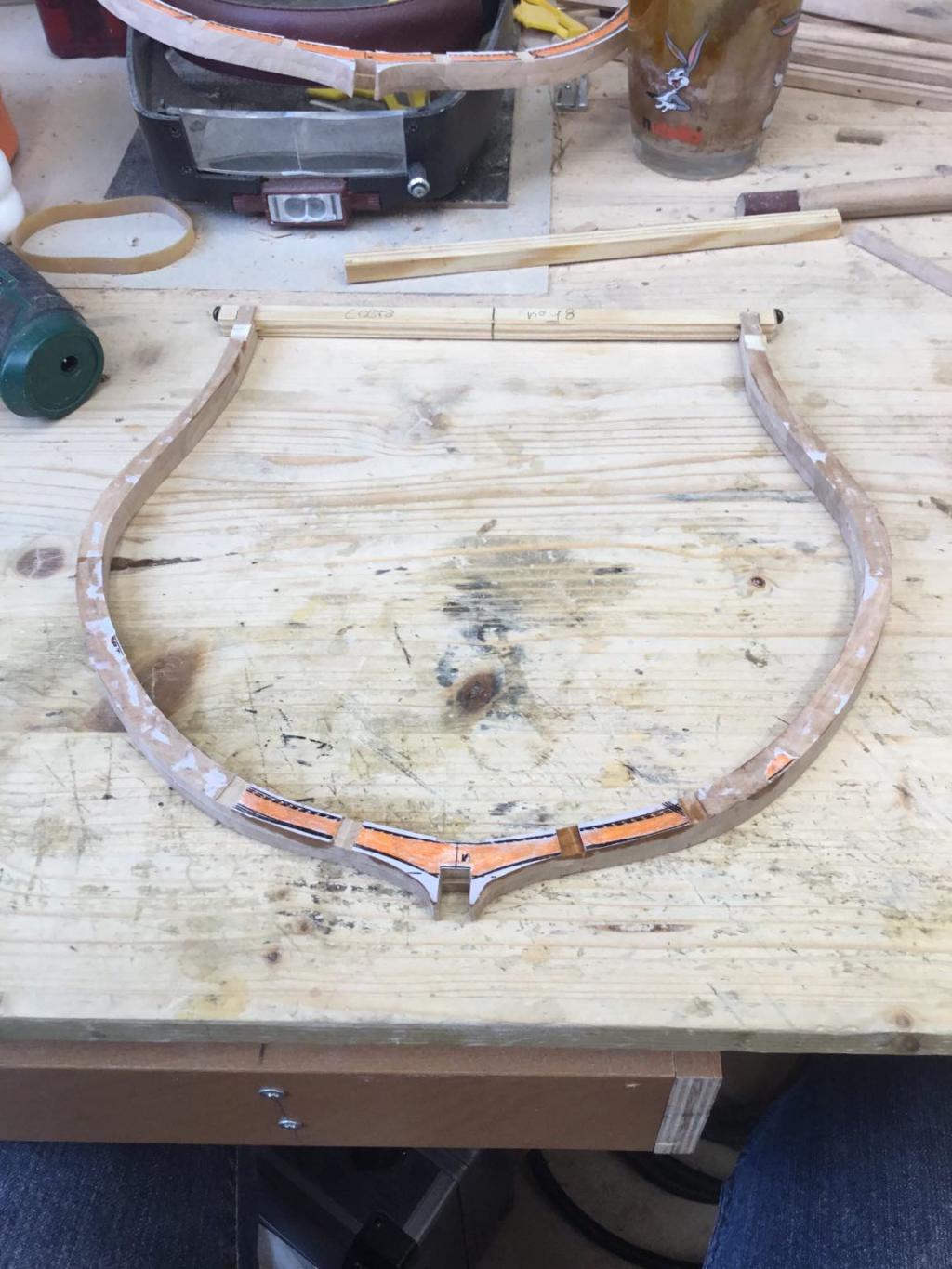

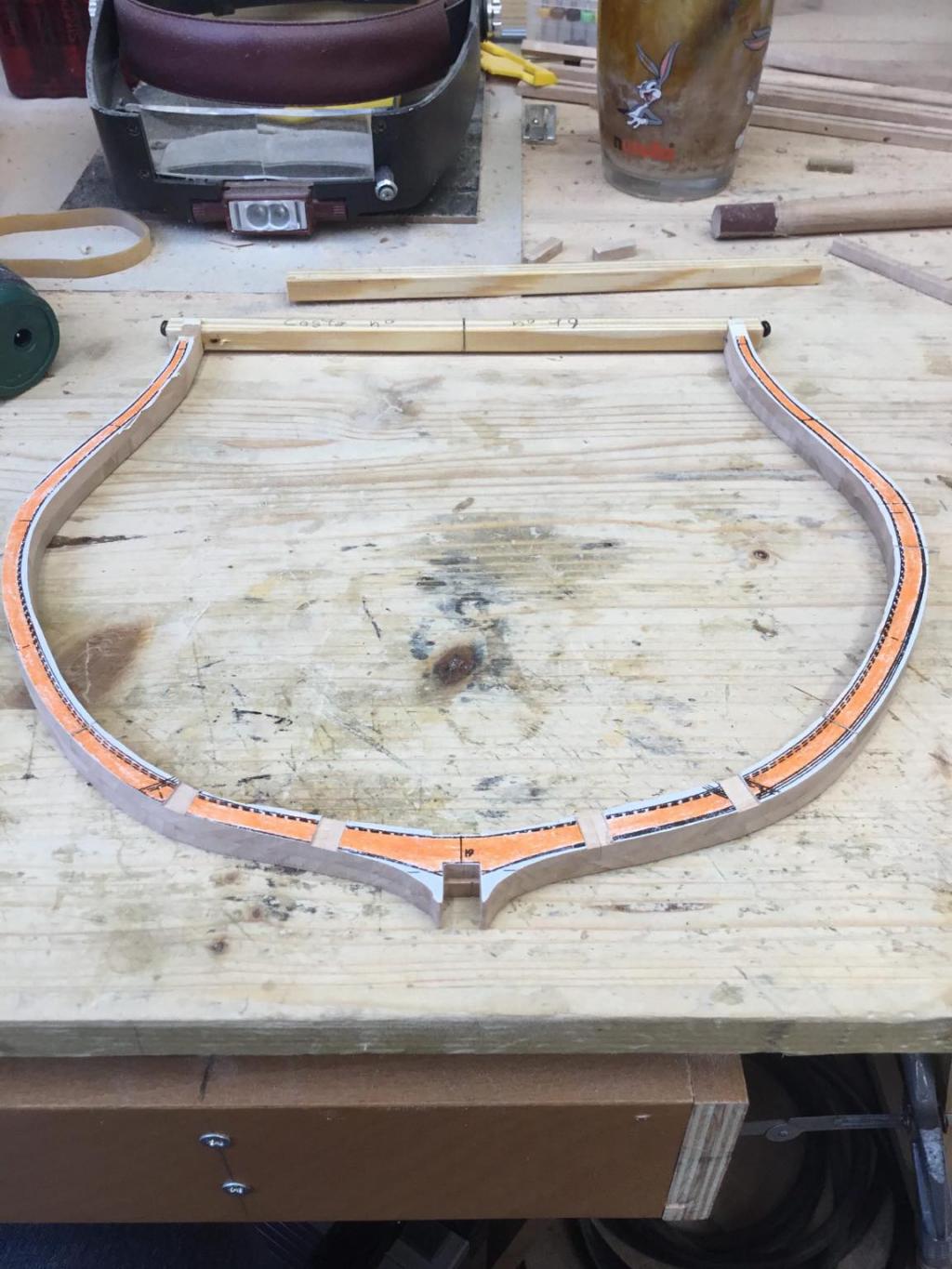

A questo punto posso togliere il disegno guida.....io lo vado a fare solo ora, molti se non quasi tutti vedo che lo tolgono mooooolto prima, quasi subito....a me è stato di enorme aiuto fino ad ora, quindi non vedo perché toglierlo......e poi ho perso pure tempo a colorarlo.....

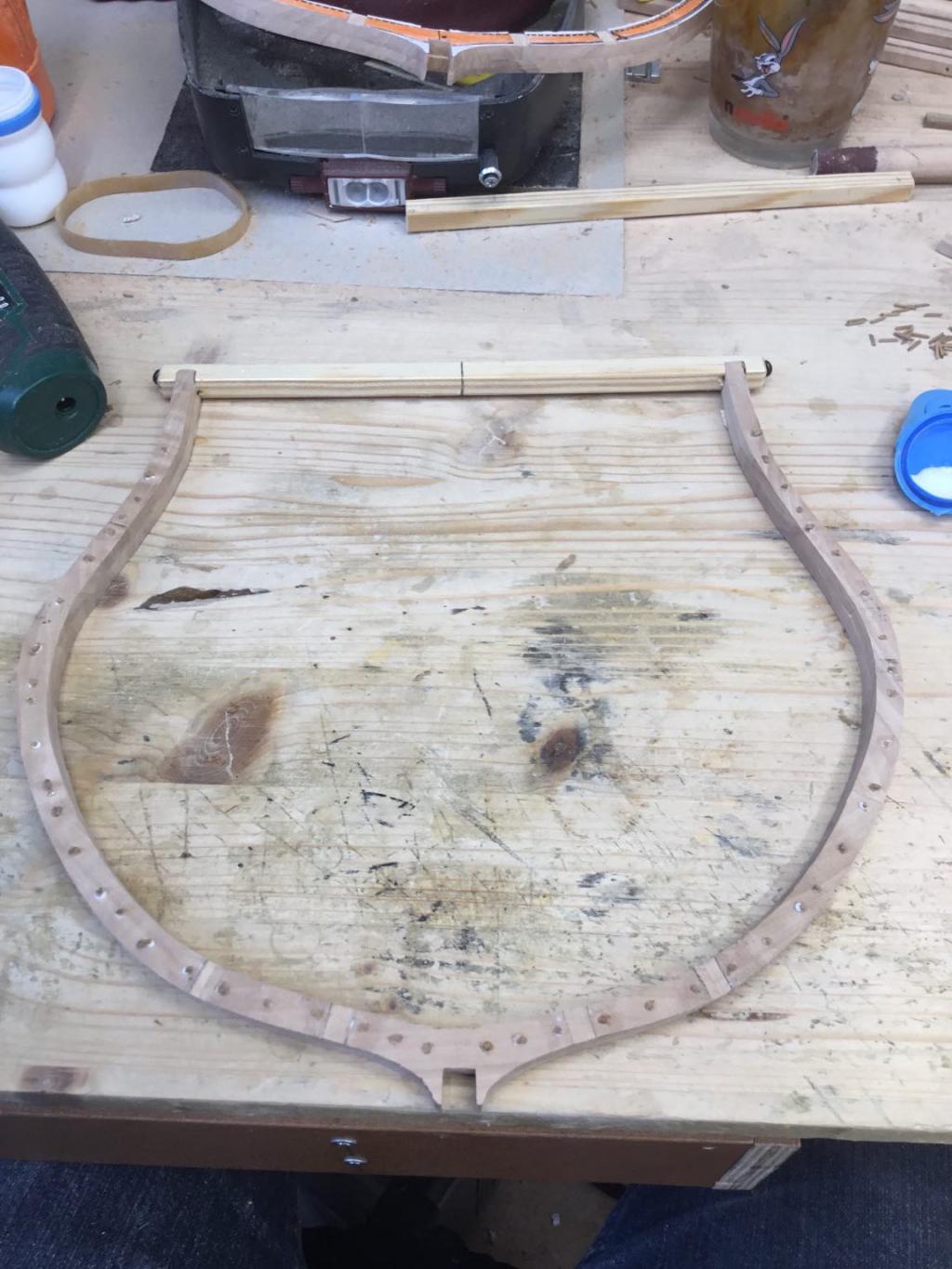

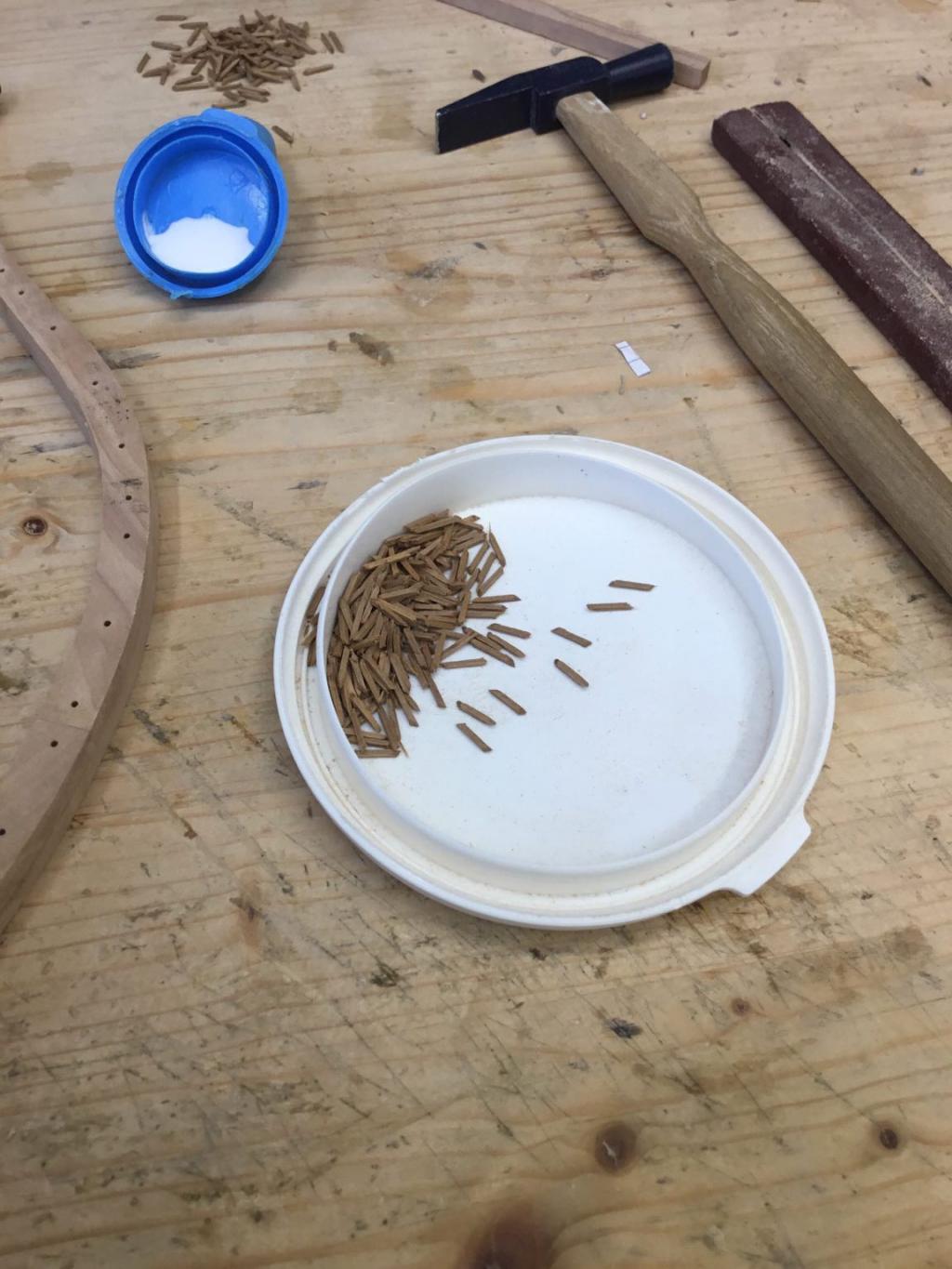

Chiodo....



Non sono sicurissimo dell’esatto alloggiamento dei chiodi ma credo di poter dire che siano giusti al 90% spero....

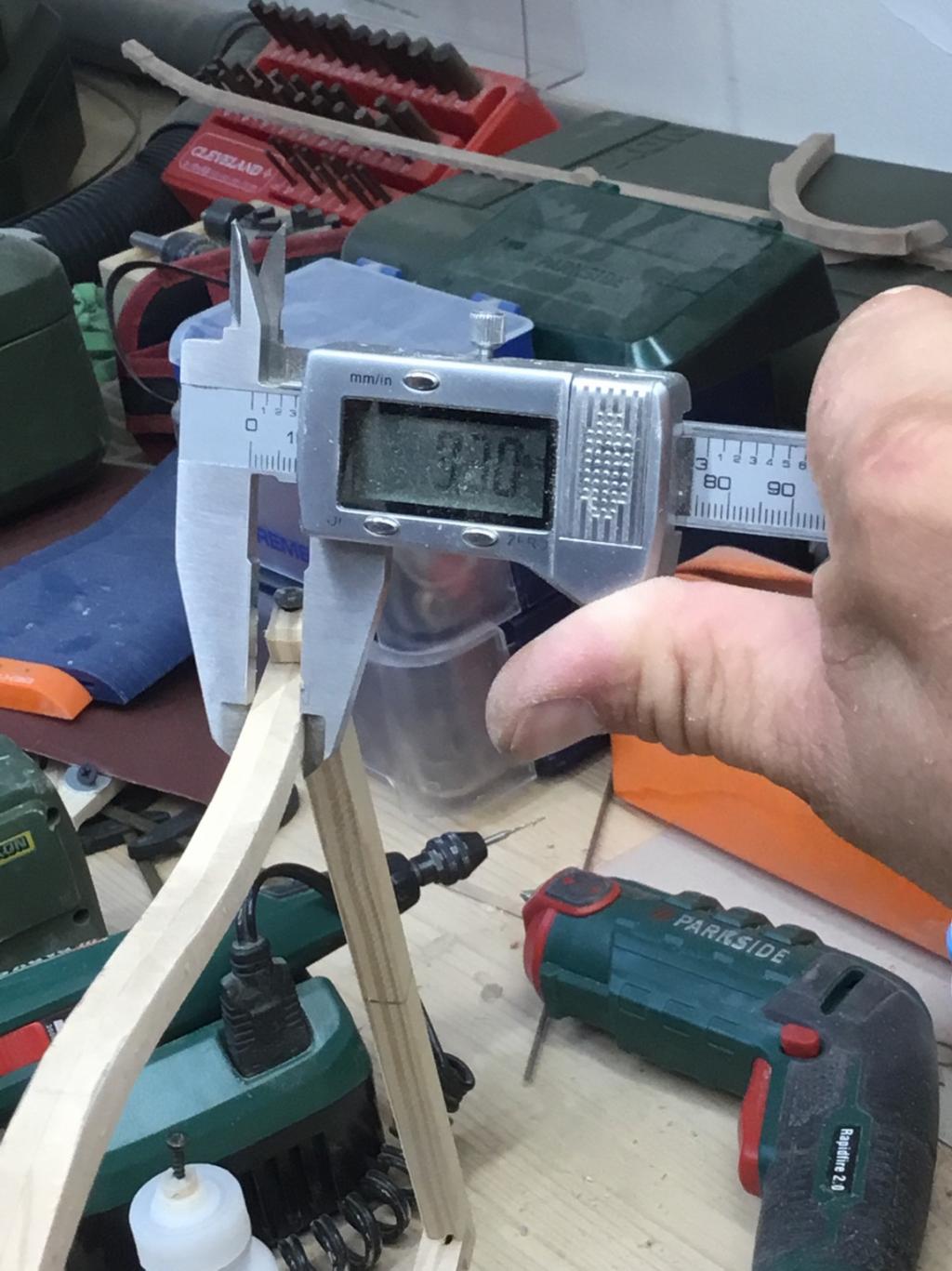

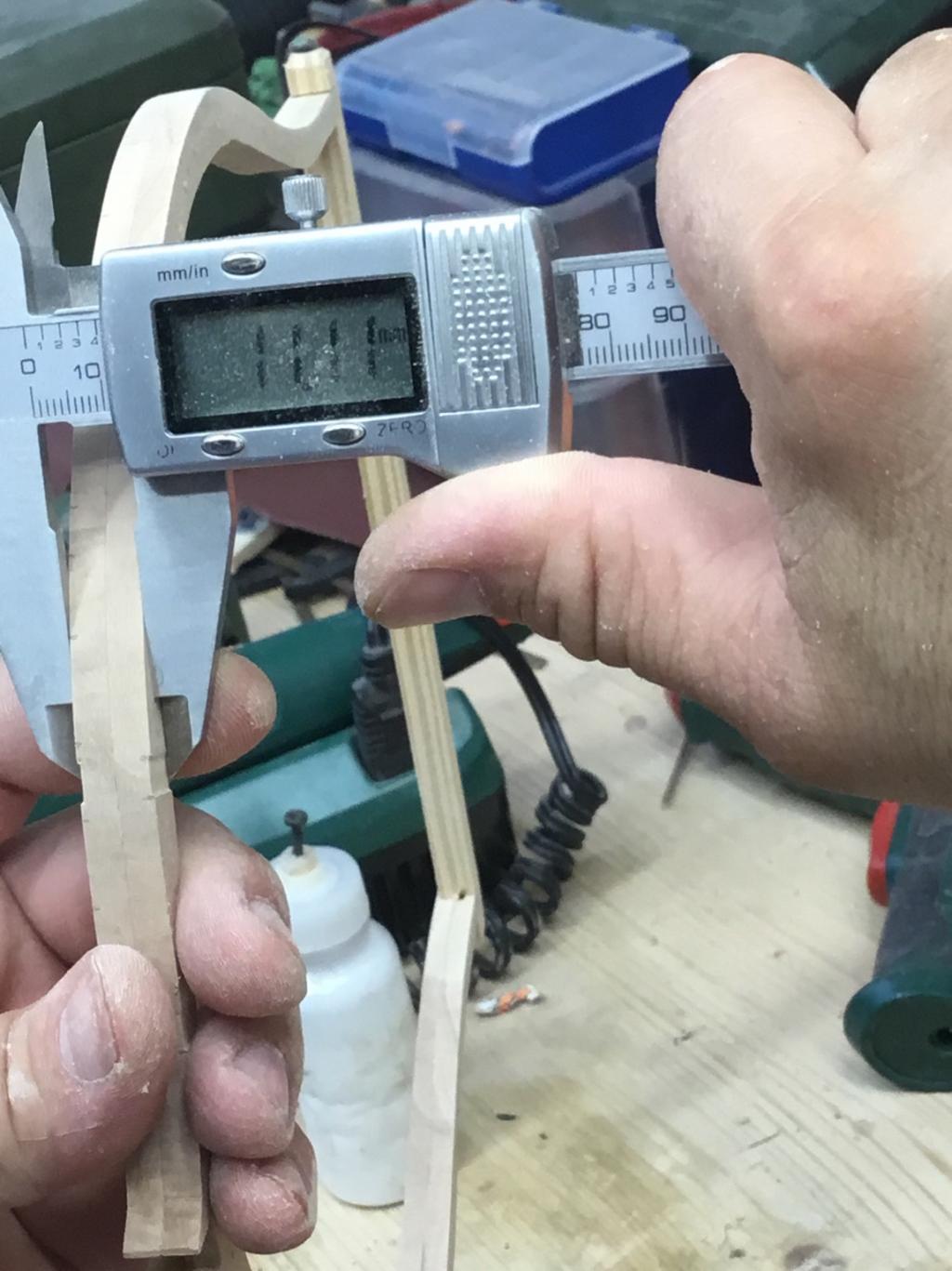

Un ultimo lavoro....la rastrematura.... dopo aver segnato l’eccesso...

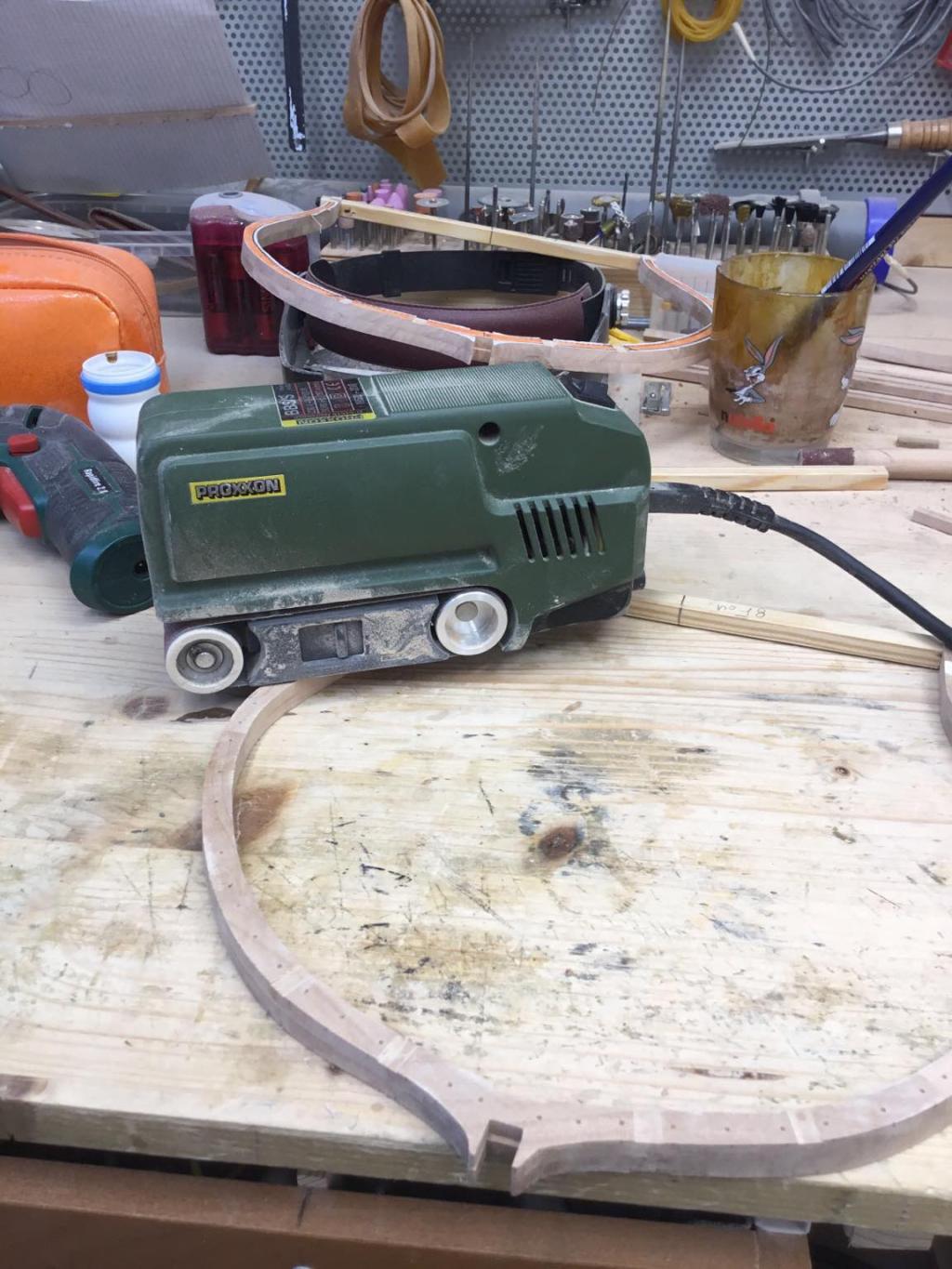

Faccio la rastrematura usando questo aggeggio proxxon.....un po’ per pigrizia lo ammetto, e mi assumo anche il rischio, dato che porta via un mucchio di materiale per volta....

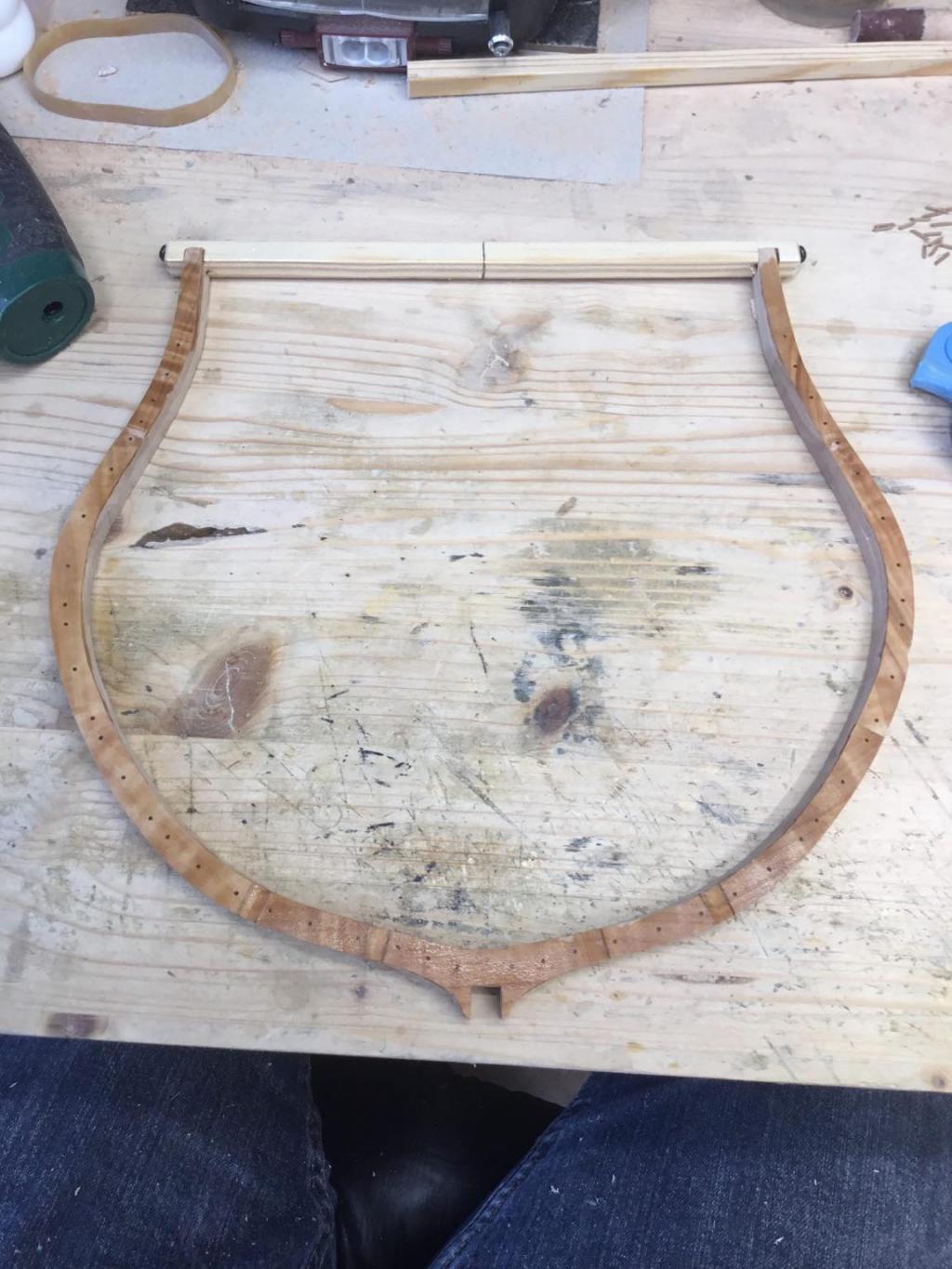

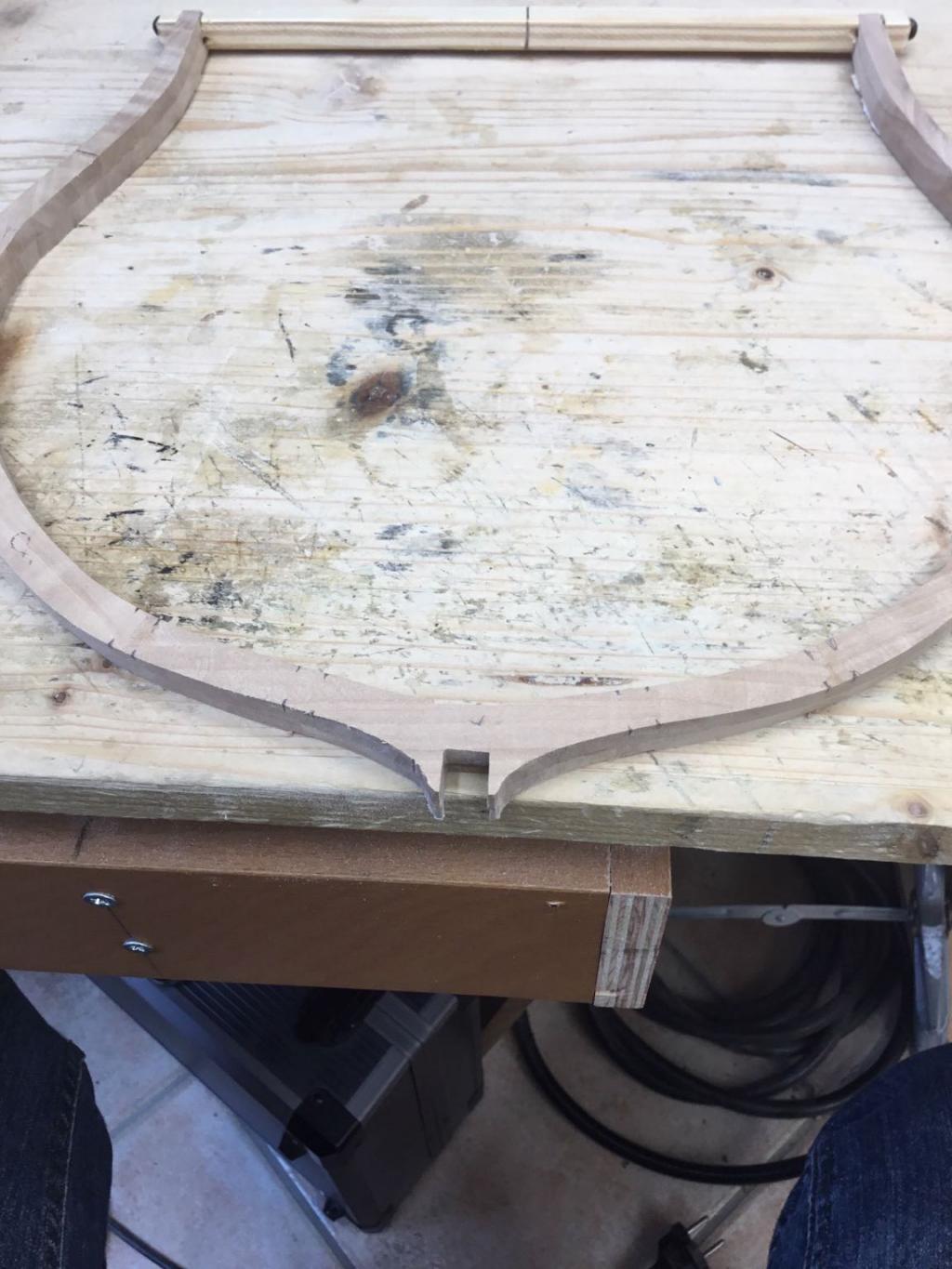

Costa finita e pronta per alloggiarla nello scaletto per incollare gli zappoli.... mi lascio sempre un pelo di grasso....non si sa mai...


Ora qualcuno si starà chiedendo perché ho voluto pubblicare tutto ciò.....semplicissimo! Per giustificare il fatto che dovrò passare tutta l’estate a fare sto lavoro del menga dato che forse sono ad un terzo delle coste!!! Aiuto!,!,🤢si poteva fare meglio?sisisisisisi!,!
Ciao a tutti!,!


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

[sam_59]

dai! Magari di tanto in tanto trova qualche ora per andare a mare.

Fa male lavorare con il caldo.

[eugi76]

Azzio stai facendo un lavorone...ho due domande semplici semplici, l'alloggiamento dei zappoli sono da piano o è una scelta tua..., I chiodi usati da te, sono solo di legno ho sbaglio..., dato che non conosco i tuoi piani,tutto fa cultura.... E a me serve....

Inviato con il mio BKL-L09 - Scarica l‘app del Forum di Modellismo.net

[Omar77]

Stai facendo un lavorone, sia in precisione che in mole di lavoro

Inviato con il mio SM-A530F - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Originariamente inviata da sam_59

dai! Magari di tanto in tanto trova qualche ora per andare a mare.



Fa male lavorare con il caldo.

In effetti si rende la metà con questo caldo.....e un po’ di mare ci starebbe....


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Originariamente inviata da eugi76

Azzio stai facendo un lavorone...ho due domande semplici semplici, l'alloggiamento dei zappoli sono da piano o è una scelta tua..., I chiodi usati da te, sono solo di legno ho sbaglio..., dato che non conosco i tuoi piani,tutto fa cultura.... E a me serve....

Inviato con il mio BKL-L09 - Scarica l‘app del Forum di Modellismo.net

Ciao eugi! Gli zappoli sono alloggiati esattamente dove dovrebbero essere, nelle intestature dei madieri e dei mezzi madieri, per qualche arcano motivo alloggiandoli al loro posto, mi pare che stiano venendo sufficientemente avviati e la cosa non mi dispiace affatto, non credo che il merito sia mio, ma bensì dei piani di carpenteria che ho cercato di seguire bene durante la realizzazione delle coste, quindi se il lavoro verrà discreto il merito sarà di Delacroix, non certo mio.
Sono andato un po’ a braccio invece verso poppa e prua, dove vi erano meno riferimenti da seguire.
La chiodatura la sto facendo solo con piccoli chiavicchi di noce, mi piacciono di più dell’ottone, anche se su tutto il fasciame dello scafo il Fleuron dovrebbe se non ho visto male portare sia chiodi di metallo che di legno.
Ciao grandissimo e grazie del passaggio!


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Originariamente inviata da Omar77

Stai facendo un lavorone, sia in precisione che in mole di lavoro

Inviato con il mio SM-A530F - Scarica l‘app del Forum di Modellismo.net

Smettila Omar i lavoroni si possono vedere in altri wip, io mi limito a fare una costa al giorno!


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

[krill80]

Pur non capendo la maggior parte delle cose che fai e soprattutto il perché lo fai (magari un giorno se mi cimenterò con l'arsenale potrò anch'io comprendere certe cose...) ritengo che le soluzioni che hai descritto possano avere il loro perché ed essere funzionali al loro scopo. Attendo di capire gli esiti una volta che monterai il tutto in opera. Ho invece una domanda...Ma se hai rimosso i disegni guida, come fai poi ad ottenere il profilo delle dimensioni corrette e soprattutto come ti regoli sulla rastrematura?
Grande Patrizio, continua così!

Inviato con il mio SM-G955F - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Ciao cri, se ti consola nemmeno io capisco tutto quello che faccio, rubacchio un po’ di idee dai buoni e poi provo ad ottimizzarle per i miei scopi....
Per la guida tieni presente che in realtà l’ho tolta molto tardi rispetto a molti, le coste ormai sono quasi sgrossare completamente, adesso una volta montate tutte sullo scalo, le pareggerò, e poi le rifinirò, all’occorrenza basta ritagliarle ancora dai piani.
In ultimo ormai non posso più mantenere le copie dei piani di carpenteria incollate, in quanto toglierle dopo aver incollato gli zappoli sarebbe un delirio!!,
Non ultimo le mie coste sono rastremate, quindi impissibile mantenere oltre le cime di carta...


Inviato dal mio iPad utilizzando Forum

[Nick51]

Ciao Pat. Sei stato alla mostra o al momento stai ancora la sono circa le 1830 buon divertimento

Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Purtroppo non sono passato, il mio intestino ha deciso di farmi tribolare questi tre giorni, ma naturalmente è andato a posto per consentirmi di lavorare domani.
Mi è spiaciuto sarei passato a vedere davvero volentieri


Inviato dal mio iPad utilizzando Forum

[Nick51]

Sarà un qualcosa che colpisce gli idraulici anche io ho avuto problemi di intestino questa settimana 'eppure i romani per disinfettare l'acqua delle proprie cisterne domestiche usavano ossido di rame ciao sarà per una prossima
