se non te dispiace, è non sei troppo distante,ci vengo anche io volentiere alla griglia,porto birra tedesco e le spiedini del nostro maccelaio di Lugnano,che sono spettacolare !!:beer::beer: hehe
|
Sigh... io stasera minrstrone di verdure.... che pena!!!!!
Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net |
Cmq tornando a noi...
Non avere fretta di gratrare..... resistiiiii Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net |
Birra e griglia quando volete!![emoji6]
Claudio, si fa fatica però!!! La tentazione è forte, la chiglia che era come da Progetto 9 mm con l'ormai conosciuto errore di planimetria, l'ho già ridotta a 8,30 dovrò andare a 8 e mi sono tenuto questo " ENORME" margine, speriamo ben....[emoji23][emoji23][emoji23] Io gratterei ancora garantito!!![emoji6] Inviato dal mio iPad utilizzando Forum |
Resistere...resistere....resistere..... mj faccio violenza ma a volte cedo....😅😅😅.... cmq.. mi fa piacere che un altro folle abbia iniziato questa folle avventura...
Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net |
16 allegato(i)
Buna sera ragazzacci, finalmente grattando legno di qua e di la, inizio a vedere la luce[emoji6]
Allegato 276443 Allegato 276444 Allegato 276445 E questo è fatto.... Poi iniziò a sbozzare anche la controchiglia di poppa Allegato 276446 Allegato 276447 Questo pezzo necessità degli scassi quadrati, che accoglieranno le "mortase" delle coste, una buona occasione per poter utilizzare il centratore[emoji6] e costruire questo aggeggino per poter riquadrare i fori fatti in precedenza Allegato 276448 Allegato 276449 Allegato 276450 Il risultato, pressapoco e' questo...ancora da finire e rifinire, ma mi pare sufficiente....[emoji847] Allegato 276451 Poi ho rettificato tutti i pezzi della chiglia che da progetto(sbagliato) erano 9 mm, devo portarli a 8, adesso sono a 8,3 spero di non aver grattato troppo....[emoji848][emoji33] Allegato 276452 Allegato 276453 Allegato 276454 Basta non farsi prendere dallo sconfortone passando i pezzi sotto la fresa, ma passata la paura è la tachicardia parossistica sopraventricolare🤤il risultato è questo Allegato 276455 Allegato 276456 Allegato 276457 Allegato 276458 Ancora qualche piccola grattatina qua e là, poi la vorrei mettere finalmente nello scaletto una volta pronto il dritto di poppa. In tutta onestà sono rimasto in un primo momento un po' spiazzato dall'errore di progetto della chiglia, ma col senno di poi, quel millimetro in più mi ha fatto davvero comodo, quindi come già sottolineato da modellisti di calibro ben al di sopra del mio, perdonato tutto ai disegnatori/ progettisti..... de le Fleuron, tanto di cappello![emoji6] Per queste persone speciali![emoji41] Quasi dimenticavo, si poteva fare meglio ma anche peggio cazzarola!![emoji23] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Mi pare che tu sia partito bene.... bellino l'attrezzino per le mortase.... mi raccomando non incollare ora chiglia dritto di poppa e ruora di prua insieme... meglio lavorare prua e poppa separate...
Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net |
mi pare che tu usi il biadesivo per tenere fermi i pezzi sulla tavola a croce per rifilare... o sbaglio?... e se si... resiste bene alla lavorazione?
|
Mi pare che vedendo la realizzazione di questi pezzi della chiglia , del dritto e della ruota di prua che tu sia entrato perfettamente nello spirito della costruzione in arsenale.Ascolta i consigli del broccione e non incollare definitivamente la chiglia , m cerca di lavorare separatamente prima sull'arcaccia e poi sugli scalmi di cubia
credimi sono la parte piu' complicata, fatto questo il resto e' molto piu' semplice. |
Quote:
Si Claudio è biadesivo, lo incollo sul tavolo a croce così sono sicuro di lavorare su una superficie completamente piana. Resiste molto bene alla lavorazione, ovviamente faccio più passaggi un poco alla volta, due consigli se posso permettermi di darteli se vuoi provare, okkio ai pezzi con poca superficie di appoggio, tipo 2/3 mm, quelli si potrebbero muovere, se guardi infatti li ho messi bloccati vicino ad altri pezzi, per gli altri non c'è problema, attento a quando li stacchi, proprio perché il biadesivo si impatacca mooolto bene, devi fare un po' di forza per rimuovere il pezzo, se lo fai nel modo sbagliato tipo "bestione" come me 🤤rischi di romperlo. Una volta tolti rimangono perfettamente puliti il biadesivo non lascia traccia,anzi ti pulisce la superficie dove lo hai appoggiato. Il punto dolente..... il biadesivo costa, quindi si possono usare i soliti fissaggi da tavolo croce, ma è troppo comodo cazzarola!!!! Io lo compro dai cinesi e faccio girare l'economia!![emoji847][emoji56][emoji854] Ciao bischero!! Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Quote:
Grazie catucci!! Consigli accettati!sia i tuoi che quelli di Claudio. Per quanto riguarda l'approccio in arsenale c'è la metto tutta, e il fatto che tutto sia una novità, risulta molto eccitante per il risultato staremo a vedere....[emoji15] P.s. Ci ho messo un botto e neanche ho finito la chiglia, quando arriverò all'arcaccia e agli scalmi di cubia, sarò un vecchietto centenario!!!![emoji23][emoji23][emoji23][emoji854][emoji22] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Ottimo consiglio.... e grassssie..... sempre fare tesoro delle altrui esperienze...... 😊😊😊
Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net |
Ottimo lavoro!
Ho la curiosità di capire come hai realizzato la quadratura del foro circolare. Grazie, Fabrizio Inviato dal mio iPhone utilizzando Forum |
Quote:
Ciao Fabrizio, molto semplicemente forzando nel buco quell'aggeggino che mi sono costruito, la parte in diagonale affilata, fa da scalpello, il resto dell'aggeggio e' di misura, 2,5 mm,piano piano un poco alla volta con qualche leggero colpo di martello, per questo lavoro mi è parso sufficiente. [emoji6] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Ma la parte alloggiata all'interno del tubicino di ottone è legno?
Inviato dal mio iPhone utilizzando Forum |
Quote:
No Fabrizio, quello che vedi è tutto ottone, se vedi le foto prima, da un tondino di ottone con la fresa è il centratore, ho fatto il quadro, che forse in foto,con la luce contro,ti ha ingannato. Poi realizzato uno smusso affilato a mo di scalpello..[emoji6] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
la tua prima essperinza nel L'arsenale (se ho seguito bene),e tu scrivi si potrei fare meglio, a me sembra che ne hai fatto gia 20,se mai riuscira nel mio prima (forse fra 1 or 2 anni)fare quello che fai tu ,beh. Cmq per me stai andando alla grande, io sinceramente(ma sono inessperto) non vedo niente da lamentare,so solo che me piace seguire la tua "Le Fleuron" In Work!!
|
E' quello che normalmente si fa, chiamasi punzonatura
Quote:
|
La carpenteria assiale va portata subito a misura
Quote:
|
Quote:
Eheheheh, mica tutta farina del mio sacco, un giorno chiesi a un certo "Matiz" come cavolo faceva a trasformare i fori tondi in fori quadrati e l'oracolo mi rispose, forzaci dentro un pezzo di ottone di misura......tatatata! Detto fatto hihihihi Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Quote:
Ecco questo era proprio un dubbio che mi trascinavo dietro, in effetti per fare la battura, e inscalettare la chiglia, come giustamente dici, è opportuno avere tutto già a misura giusto??? Quindi un altro po' di tachicardia e gratto via alche i restanti 3 decimi di millimetro che invece credevo ti tenermi di scorta?? Spero di aver capito bene grazie Tiziano, ferie finite immagino...[emoji6] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Ciao Patrizio... scusami per il ritardo ma ho visto solo ora il tuo cantiere.... letto tutto di un fiato.... benvenuto anche da parte mia in questo meraviglioso mondo, vedo che procedi non bene ma ottimamente....poi con maestri come Tiziano... non avrai certo problemi....io con la mia Belle vado molto lentamente oramai sono 6 anni... un po troppo.... però l'importante che vado avanti....
ciao e buon lavoro |
Quote:
Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net |
Quote:
Scusarti di che cosa figurati, tanto ti ho seguito io fino ad ora nel tuo fantastico wip. Sei anni.......giusto il tempo che ci metterò io a finire la chiglia![emoji23][emoji23] Claudio ha ragione la tua Belle potrebbe far da scuola a molte altre!![emoji6] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
13 allegato(i)
Buona sera naviganti, malgrado il caldo e il lavoro che mi ibbliga ad un tour de force per poter godere di qualche futuro giorno di ferie, qualcosa ho prodotto....[emoji12]
Gratta di qua, gratta di la, fesa di sopra e fresa di sotto...... Allegato 277450 Allegato 277451 Allegato 277452 Allegato 277453 Allegato 277454 Allegato 277459 Allegato 277460 Allegato 277461 Qualche pezzo della chiglia e della controchiglia, credo di averlo finito, manca solo qualche spuntatina e qualche rastrematura, ma poca roba...[emoji15]forse...[emoji848] Allegato 277462 Poi metto la chiglia assieme ..... Allegato 277463 Allegato 277464 Allegato 277465 Allegato 277466 Allegato 1 Non mi sembra malaccio, come sempre si poteva fare meglio.....ma anche peggio..... Adesso mi faccio coraggio, incollo tutto tranne la controchiglia, con la colla di coniglio e poi dovrò realizzare la battura, spero di non fare un casino oppure mi mangio una palla.....🤢 Ci ho pensato un po' su, se questo lavoro si poteva rimandare, ma purtroppo hanno ragione i modellisti buoni...... questo lavoro va fatto ora dopo sarebbe davvero dura.....speruma ben...... A presto e buone ferie a tutti!! Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
azzio su coraggio💪💪,controlla tutto e poi vai...
Inviato con il mio SM-G930F - Scarica l‘app del Forum di Modellismo.net |
Personalmente per quello che hai fatto e come l'hai fatto ti puoi sicuramente inserire tra i "modellisti buoni" senza peccare di umiltà. Poi il cammino per divenire un "ottimo modellista" è lungo e tortuoso ma sono sicuro che sarà alla tua portata. Complimenti per tutto.
Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net |
La battura falla ora... e studia bene i disegni sia a prua che a poppa.... ha andamenti diversi... il dritto di poppa va incollato in naniera definitiva con tutte le sue parti e finito... cosi anche la ruota di prua... io non ho incollato subito il dritto e la ruota a tutta la chiglia.... l'ho fatto dopo avere completato l'arcaccia .e i primi scalmi... e' piu maneggevole lavorarli fuori cantiere... ma e' una scelta personale...
Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net |
Ciao Patrizio,vedo che procedi alla grande,non sembreresti uno alle prime armi...🤔
Inviato con il mio SM-T585 - Scarica l‘app del Forum di Modellismo.net |
Grazie ragazzi! Grazie Claudio! Battura accennata ieri sera, solo appena appena, dato che cambia inclinazione praticamente ogni 5 coste![emoji35]spero di non fare un casinò.
Felipe e Omar, l'apparenza inganna......ogni pezzo per me è una sfida, vedremo, ( oltretutto do la colpa al caldo e al lavoro, ma in realtà ci ho messo un botto di tempo) 🤤[emoji848] Inviato dal mio iPad utilizzando Forum |
Il canto sotto della battura ha il solito angolo, per tutto lo sviluppo di essa, è il canto superiore che varia di inclinazione, si passa da 60° a 120 °, tu falla tutta a 60°, poi la battura modificata aspetterei a farla, io la modificherei quando avrai montato tutte le coste, solo così avrai un buon risultato.
|
Quote:
Assolutamente d'accordo Tiziano, grazie, in effetti è impossibile farla senza avere la costa di riferimento, sarebbe tutta inventata, grazie a presto![emoji16] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Battura quasi fatta, paura "quasi" passata grazie a tutti per le dritte!![emoji6]
Inviato dal mio iPad utilizzando Forum |
Complimenti Azzio.....lavori di fino.....merito della macchina infernale? Guarda che è riapparsa....per me è lei che lavora gli scalmi[emoji23][emoji23]
Una buona giornata S. Inviato dal mio iPad utilizzando Forum |
Idivvu, non so' più cosa fare!!!!! "Essa" la macchina infernale compare senza preavviso e si insinua nel mio wip![emoji33][emoji89][emoji317]
Non chiedo agli amministratori di provvedere perché potrebbe aprirsi un poltergheist[emoji6][emoji23][emoji854] Inviato dal mio iPad utilizzando Forum |
Non la disturbare, lei veglia su di te...eliminarla potrebbe portare tarli alla tua opera....è un segreto tra me e te..." non ti curar di lor, ma guarda e passa" come diceva il mio paesano [emoji12]
Inviato dal mio iPhone utilizzando Forum |
15 allegato(i)
Buon giorno ragazzi feriaroli![emoji6]

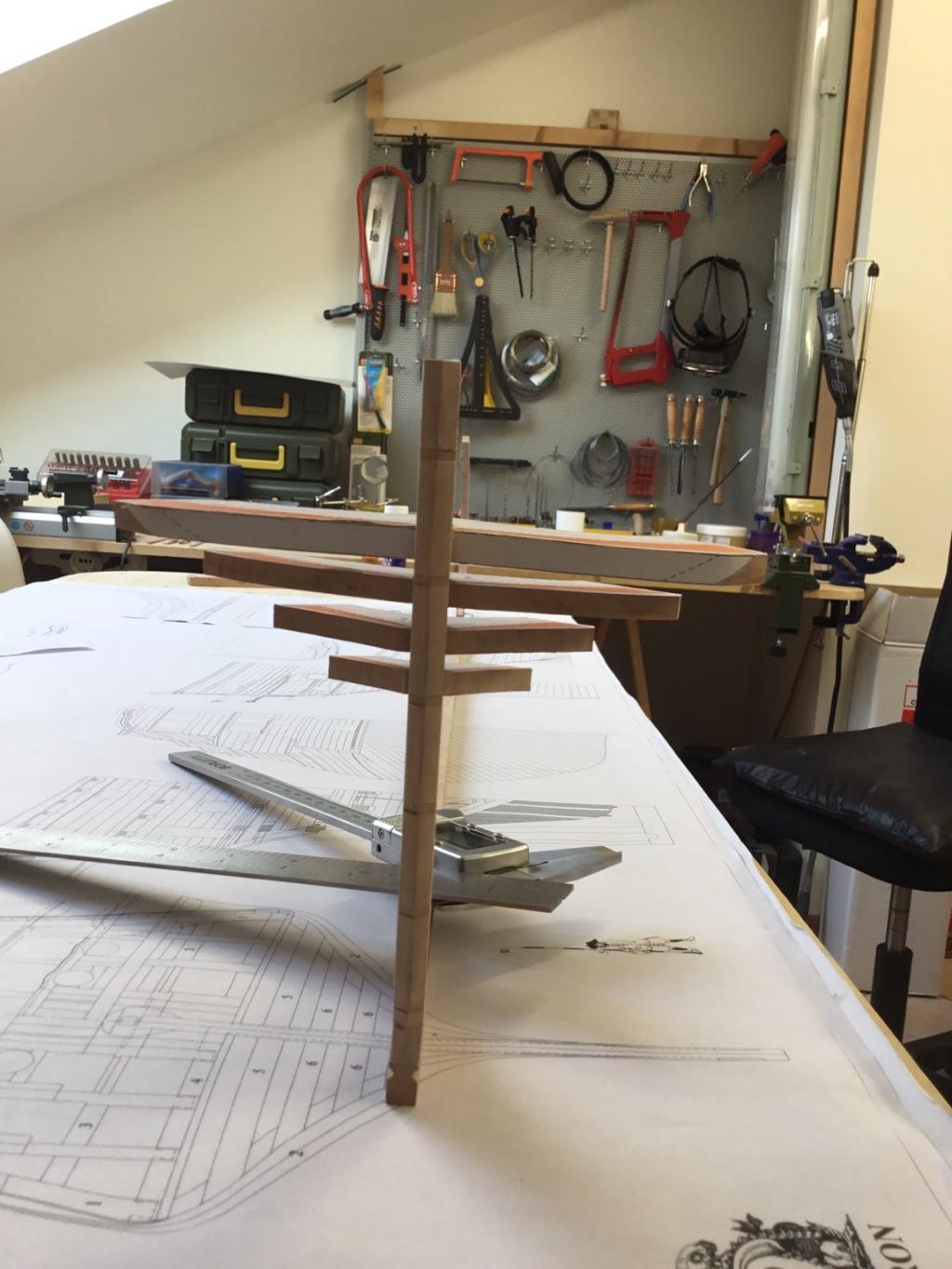

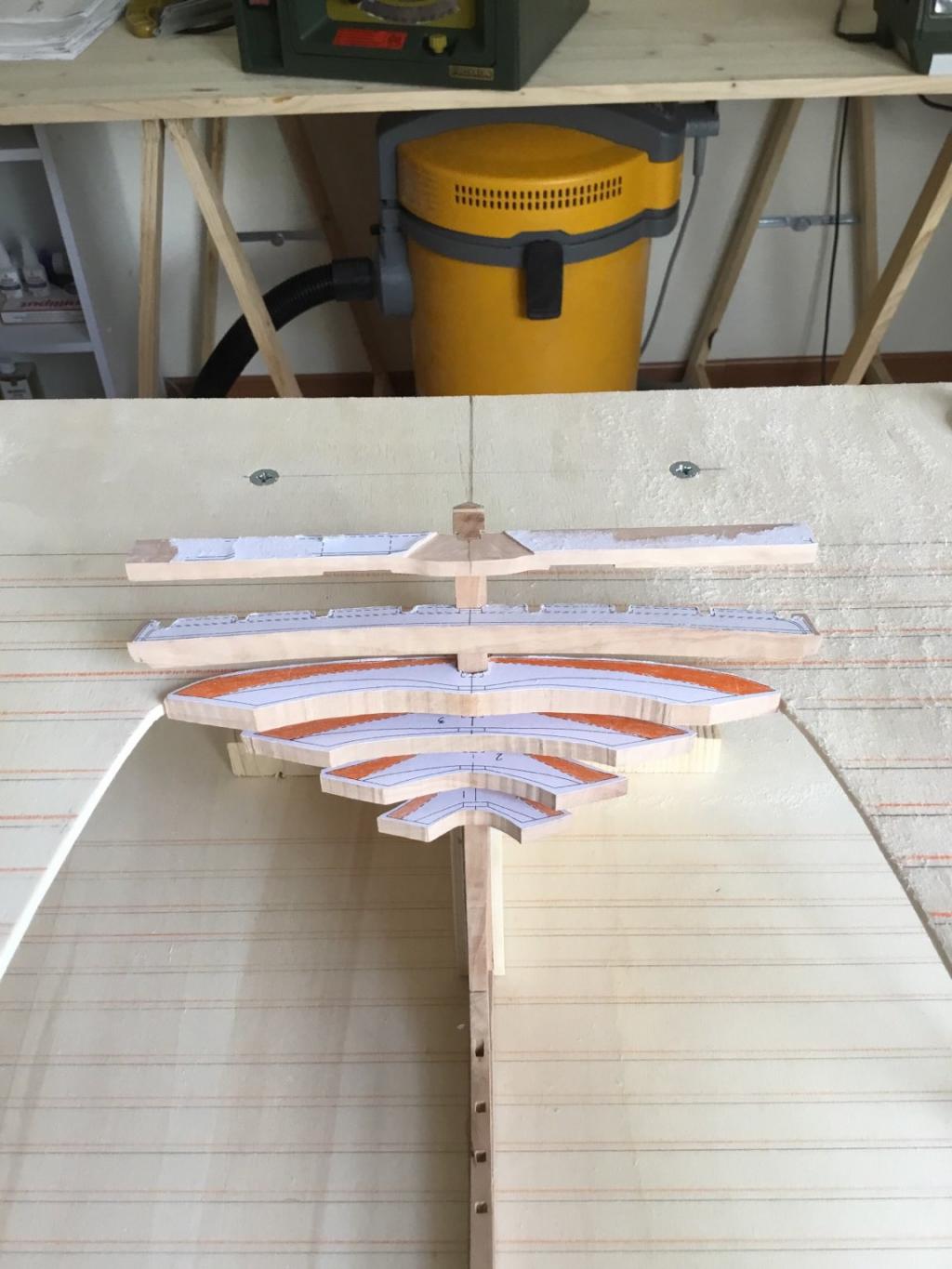

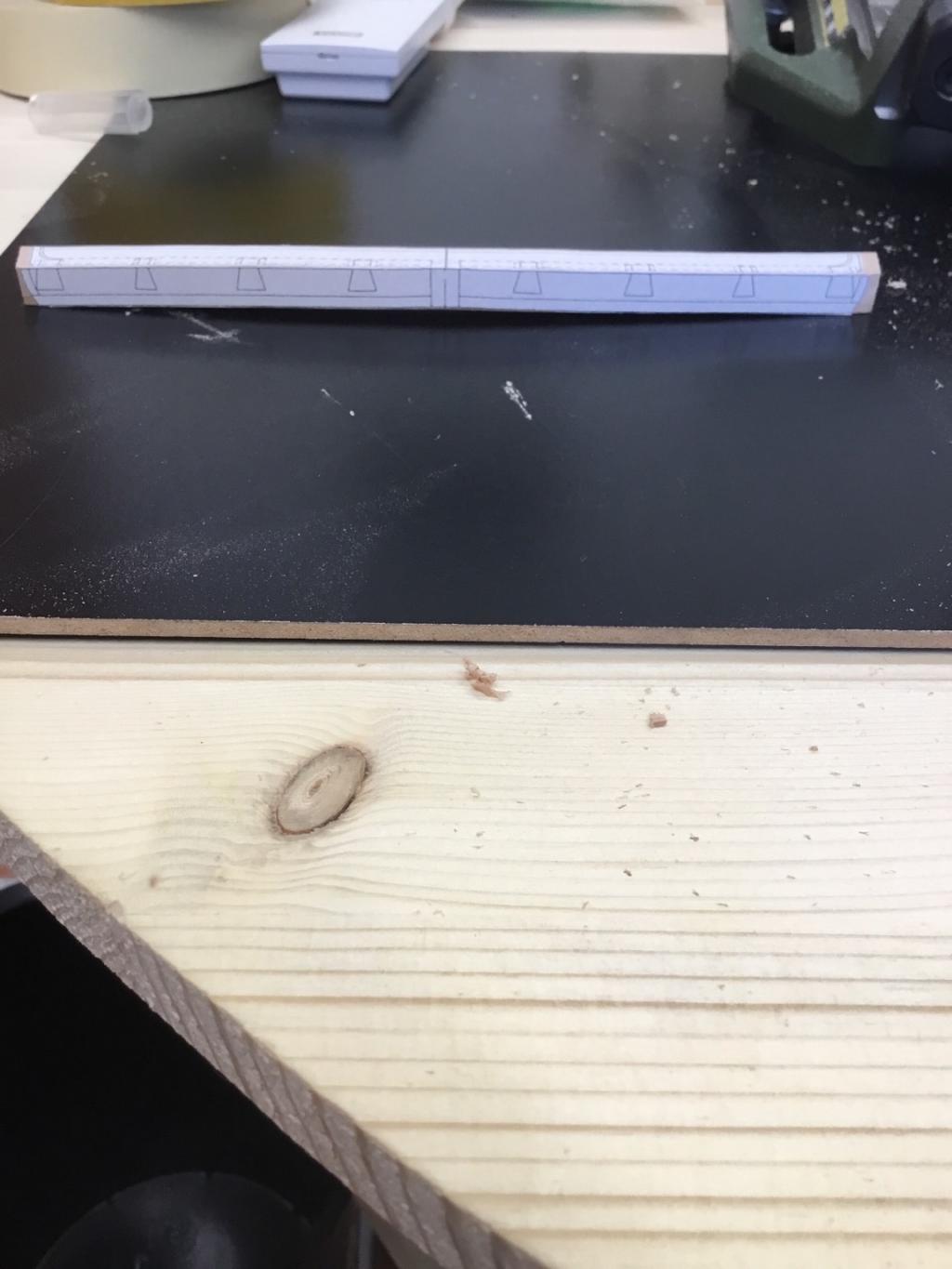

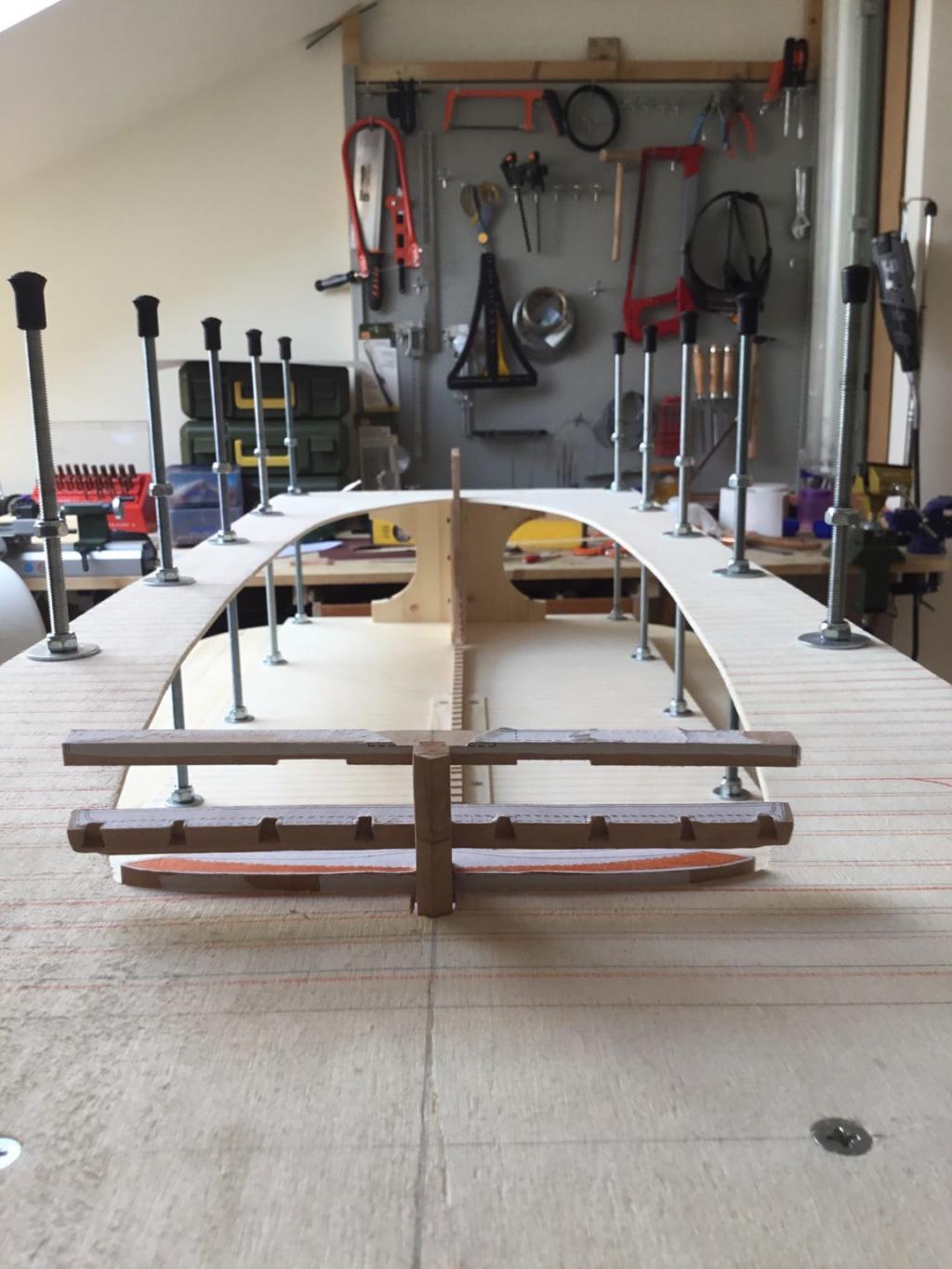

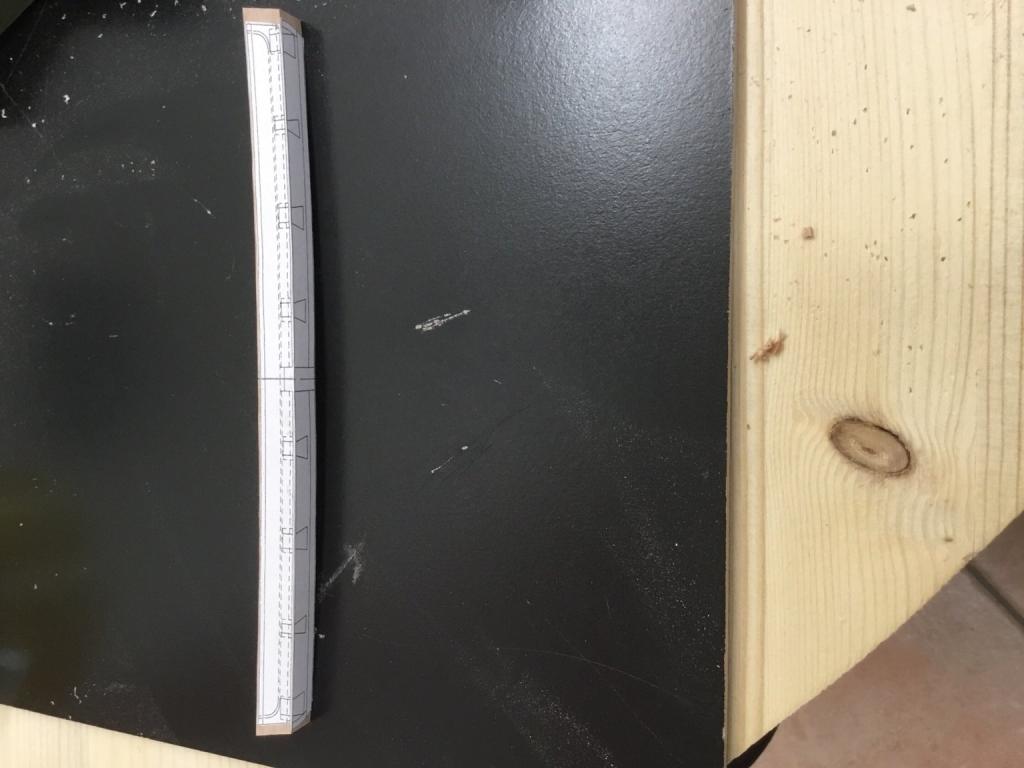

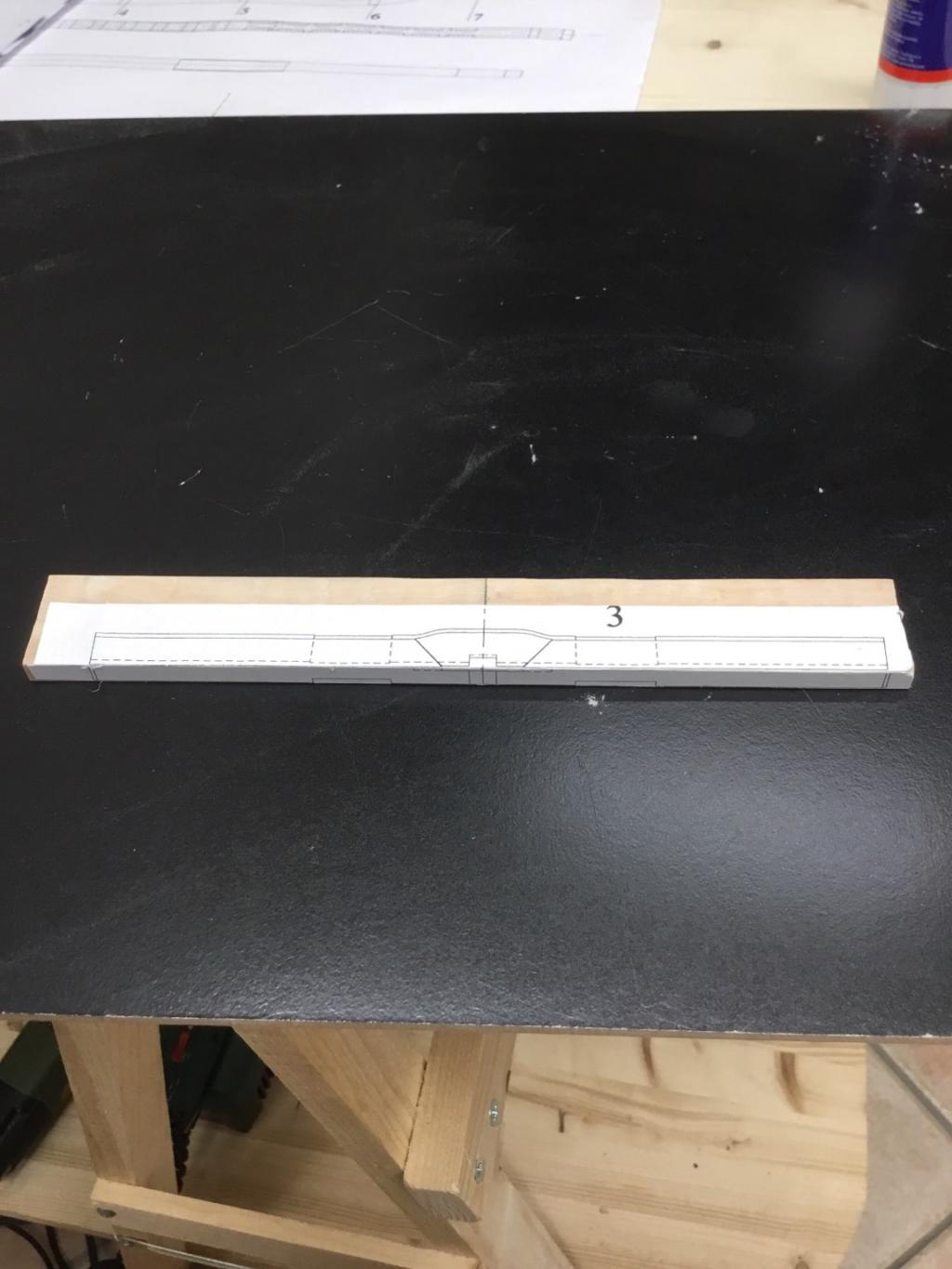

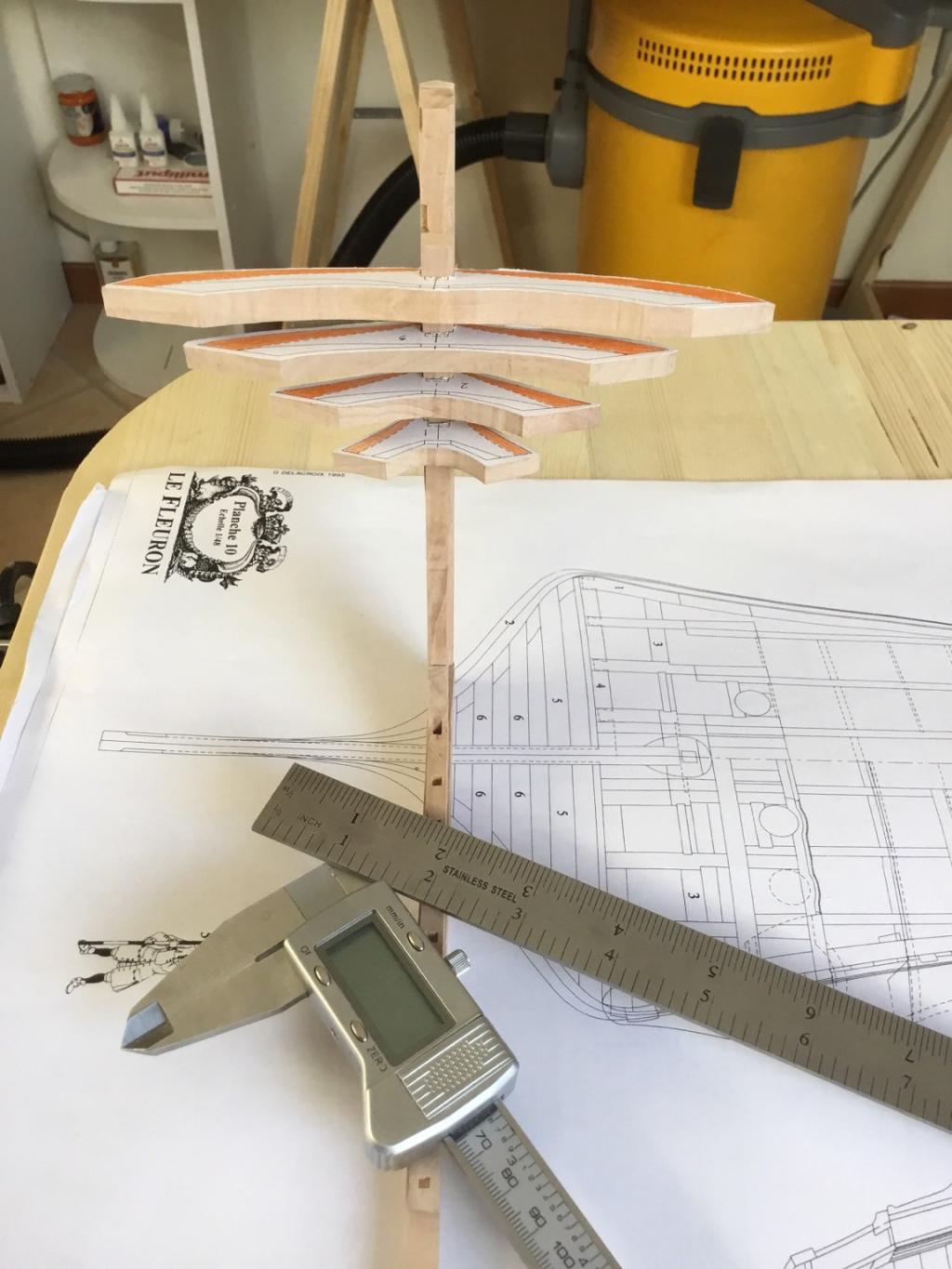

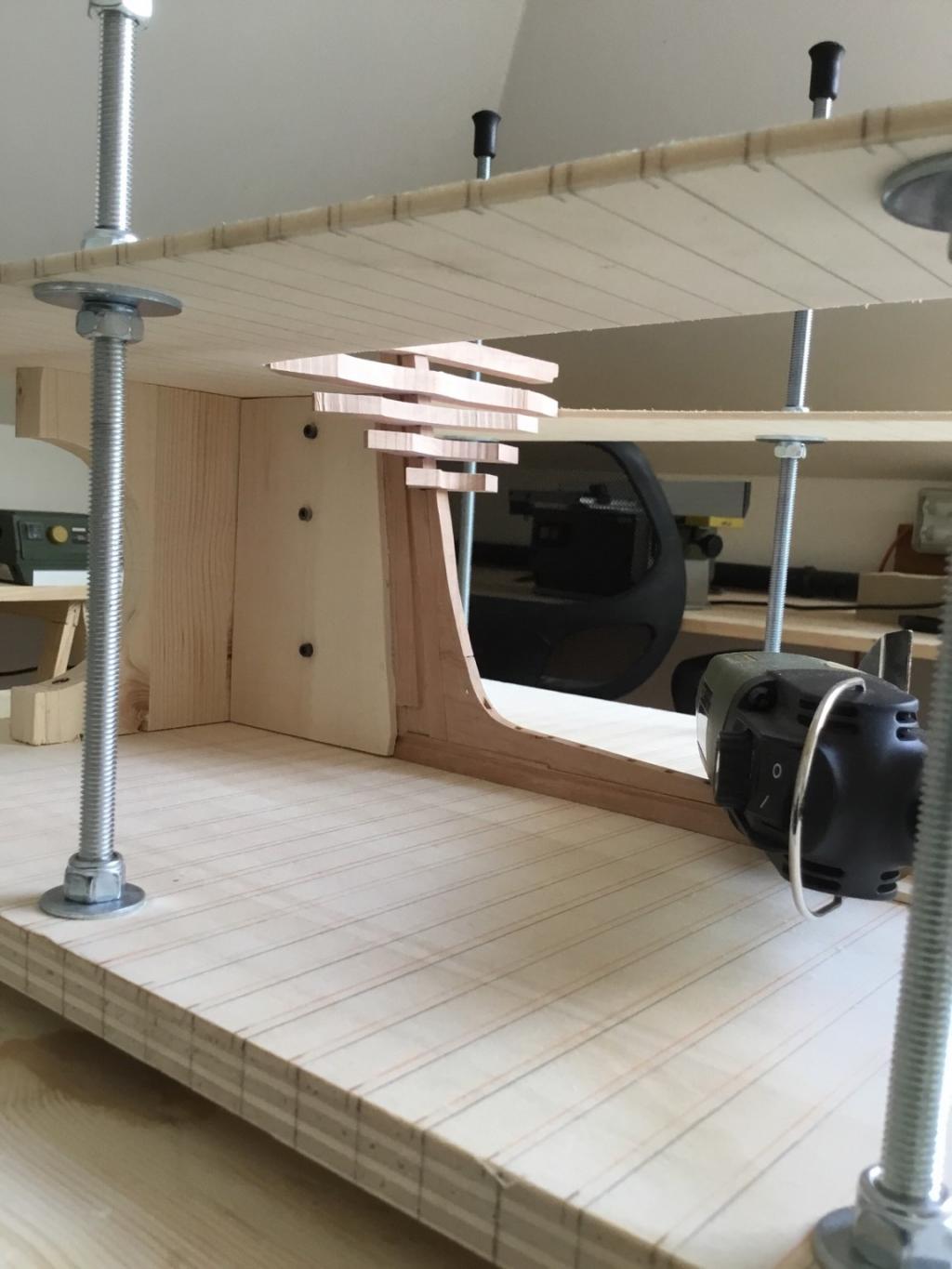

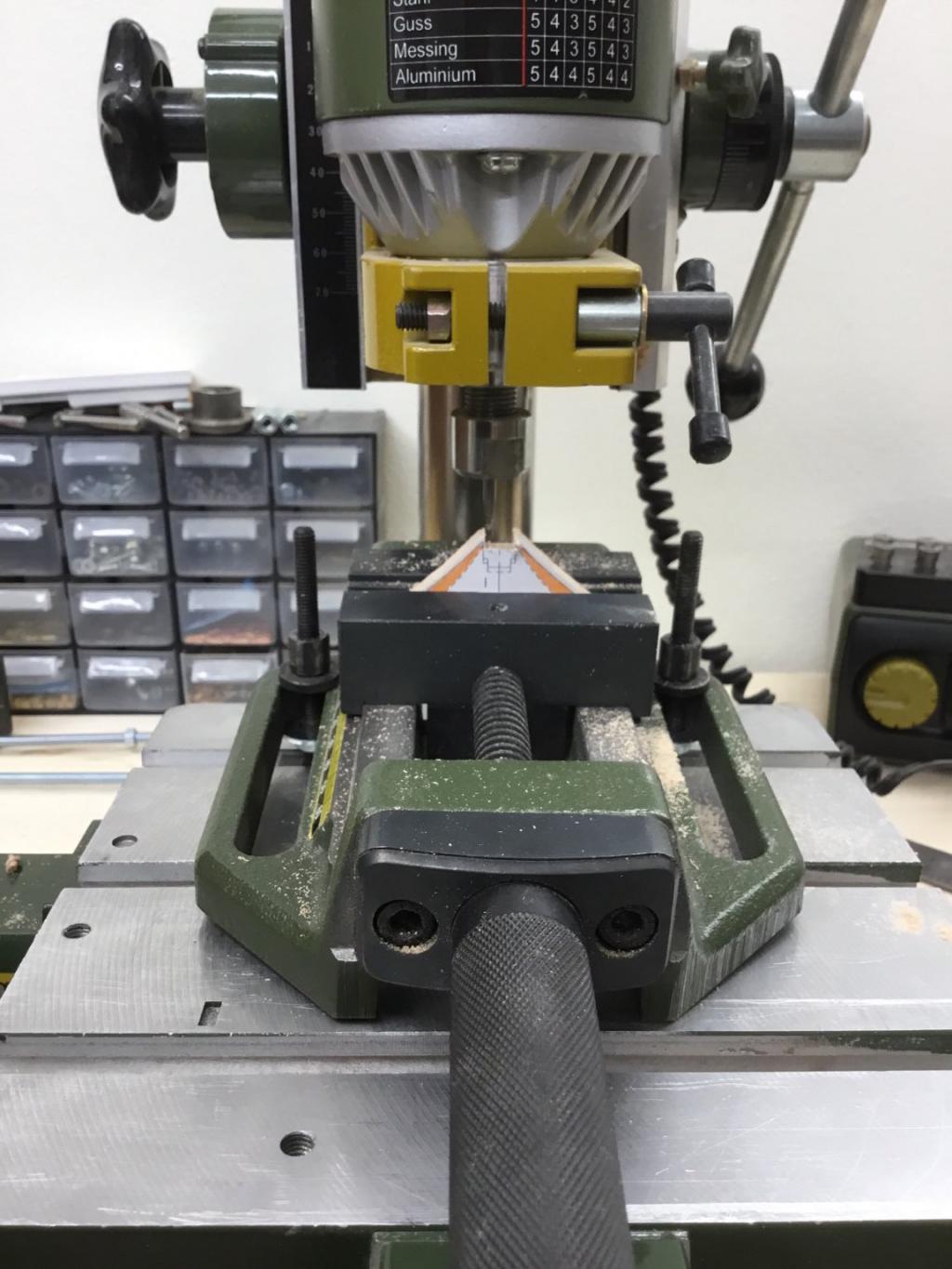

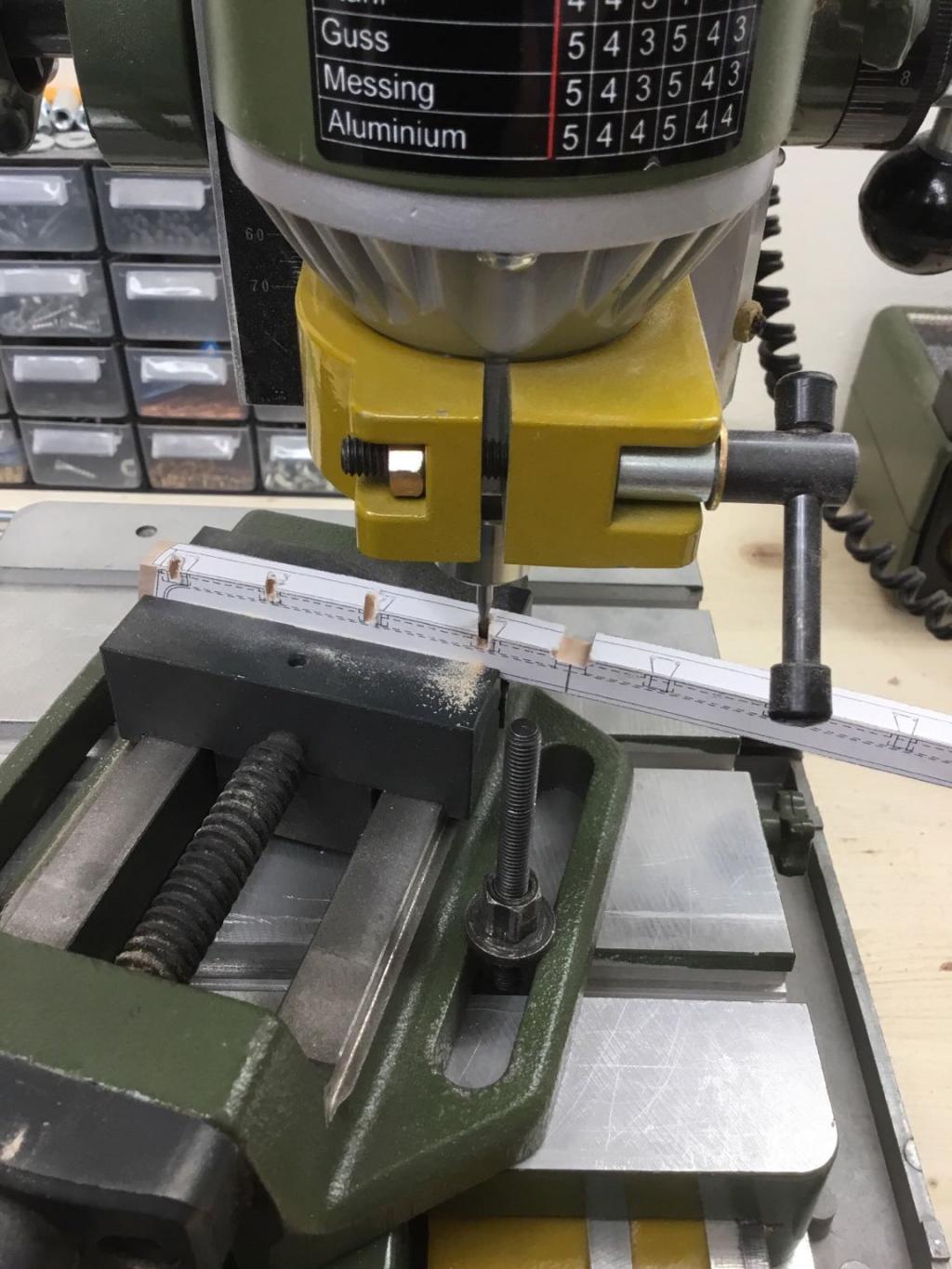

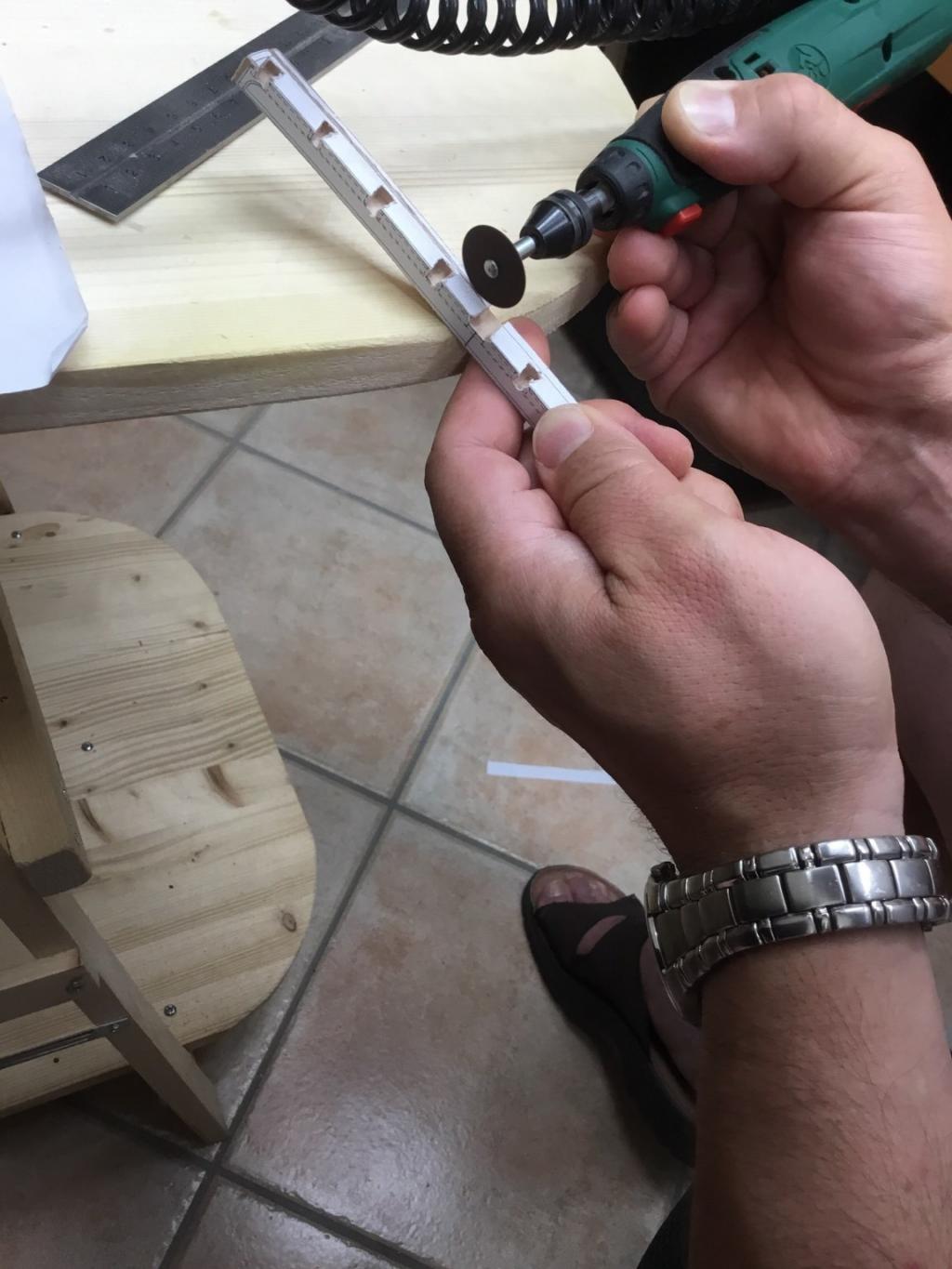

Sperando che le ferie vi abbiano ristorato cuore e mente, e augurandomi che chi non le ha ancora fatte le possa trascorrere serenamente, vado a pubblicare i piccoli aggiornamenti..... Malgrado il caldo soffocante del mio sottotetto..... ho abbozzato i gaisoni, la barra della pettiera, il dragante, e la barra d'arcaccia... Allegato 278677 Allegato 278678 Allegato 278679 Allegato 278680 Allegato 278681 Allegato 278682 Allegato 278683 E li ho poggiati al loro posto, tutto da incollare limare, resettare, BESTEMMIARE![emoji6]ma comunque un passo avanti..... Allegato 278684 Allegato 278685 Allegato 278686 Allegato 278687 Allegato 278688 Allegato 278689 Allegato 278690 Allegato 1 Alcune cose non mi convincono eccessivamente, vedrò strada facendo se rifare, tanto "fa' e dasfa' l'è sempar laura'" come dicono dalle mie parti. In particolare le code di rondine del dragante le avrei preferite più precise. Per adesso restano lì, poi vedrò, per il resto dovrò solo avere pazienza è una buona lima.... [emoji15][emoji15] Dimenticavo solo il passaggio della doppia caletta dei gaisoni, e le calette del dragante e della barra, non sono dritte, con il mio Goniometro dei cinesi da 1,20 euro ho misurato 98 gradi circa.... 90 lì avevo sulla morsa, 8 lì ho recuperati così.... Allegato 278691 Il prossimo acquisto sarà una bella morsa inclinabile......trovarla.....sono tutte a gradi fissi, e quelle regolabili costano un botto, per adesso due bell'e rondelle di spessore e chi s'e visto s'e' visto!..... credo non sia un sistema da copiare, ma mi sono arrangiato è il risultato non mi pare pessimo....certo si poteva fare meglio, ma nache peggio!![emoji15][emoji23][emoji12][emoji56] Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |

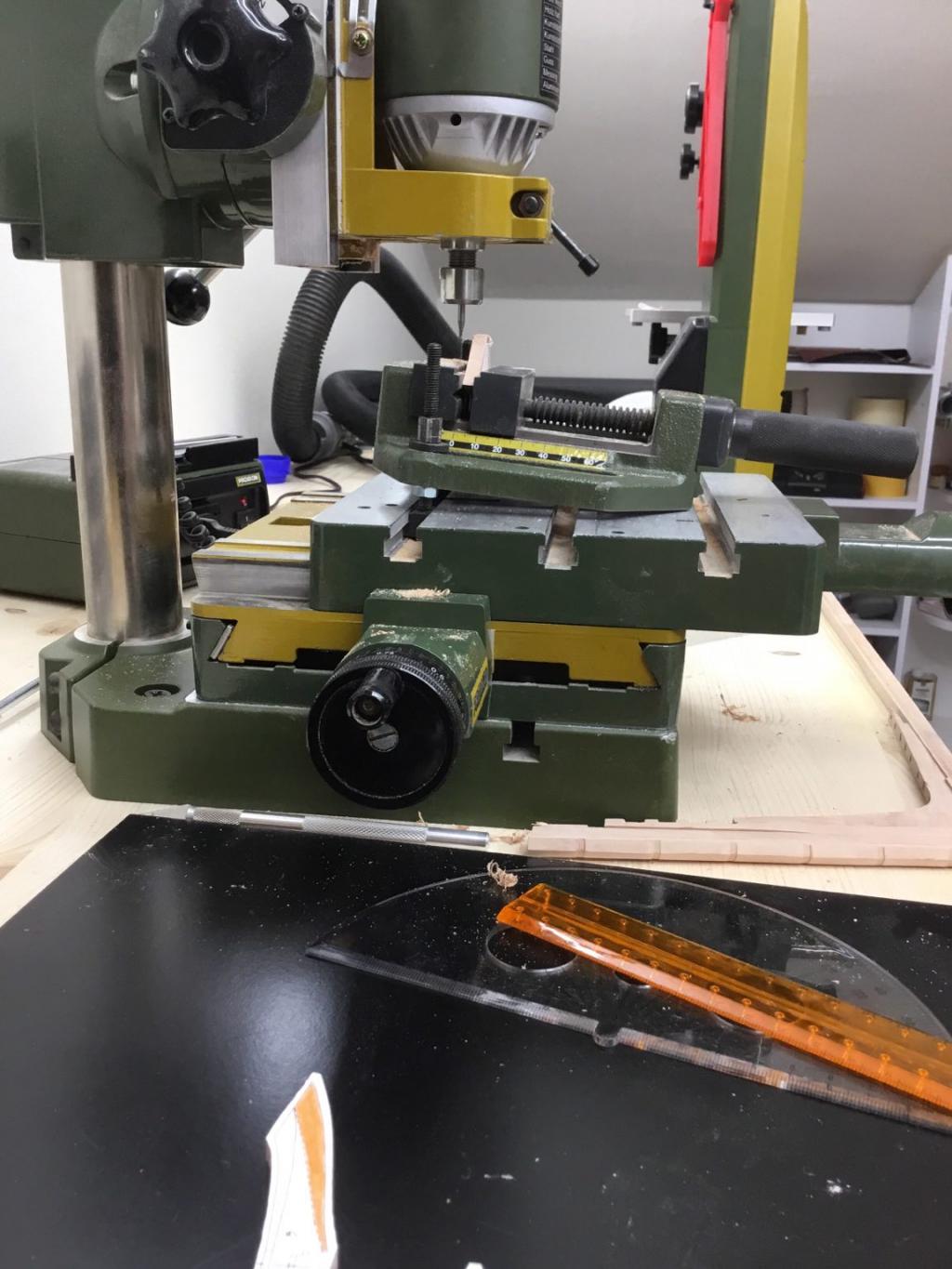

Non c'è che dire,ai lavorato col caldo...😉😉,il sistema adottato da tè e il più gettonato,visto che non è facile reperire una morsa o tavola a gradi inclinabile ,a pochi spicci,😭😭ottimo proseguimento.. .
Inviato con il mio SM-G930F - Scarica l‘app del Forum di Modellismo.net |
Come al solito bellissimo lavoro...ed anche il laboratorio che si vede sullo sfondo di alcune foto non è affatto male 😉
|
Vai.... Che vai alla grande.....
|
