Vecchio 22-06-15, 06:58 AM   #331
Utente Senior

L'avatar di Azzio1973

Registrato dal: Mar 2015
Messaggi: 3,510
Azzio1973 ha avuto comportamenti non adeguati in passato...
predefinito

Acciderbolina Sergio! Avevo saltato a piedi pari il capitolo sulla commettitura di Frolich e adesso mi toccherà andarmelo a studiare mi hai incuriosito!!!!
Azzio1973 non è in linea   Rispondi quotando
Vecchio 22-06-15, 11:04 PM   #332
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

di seguito vi mostro un campione di cio che sono riuscito a fare.
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1400.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1401.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 22-06-15, 11:21 PM   #333
Utente Senior

L'avatar di Azzio1973

Registrato dal: Mar 2015
Messaggi: 3,510
Azzio1973 ha avuto comportamenti non adeguati in passato...
predefinito

Bravo! Di certo nulla a che vedere con il Refe commerciale!
Azzio1973 non è in linea   Rispondi quotando
Vecchio 23-06-15, 12:12 AM   #334
Utente

L'avatar di Ratto

Registrato dal: Apr 2015
residenza: Gorizia
Messaggi: 261
Ratto è un newbie...
predefinito

Bellissimo, non ho capito perfettamente da quel disegno...come fai a farlo continuo, nel senso di lungo...
Ratto non è in linea   Rispondi quotando
Vecchio 23-06-15, 08:30 AM   #335
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,758
sergio60 è un newbie...
predefinito

Buongiorno
bellissimo prodotto effettivamente è di altro aspetto e fattura rispetto a quelli commerciali
ora lo vogliamo vedere in opera seguito da un varo storico e memorabile del modello
Saluti Sergio
sergio60 ora è in linea   Rispondi quotando
Vecchio 23-06-15, 08:36 AM   #336
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,758
sergio60 è un newbie...
predefinito

Volevo aggiungere
hai dovuto ricavarti a priori la macchinetta commettitrice è un lavoro complesso? o comunque è possibile un home made casalingo?
arisalutissimi
(bello anche il tutor)
sergio60 ora è in linea   Rispondi quotando
Vecchio 23-06-15, 06:08 PM   #337
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

la macchinetta e' tutta artigianale con pezzi di recupero incollati qua e la .l'unica cosadi commerciale e' l'avvitatore da 4 soldi che di volta in volta uso da una parte o dall'altra.ma poi posto una foto .aconfronto ho speso circa una 50 ina di euro per tutto un set di rototli di filo molto molto di piu' di quello che mi e' costato il girarrosto .la domanda di ratto :come fai a farlo continuo, nel senso di lungo..., mi spiazza . il disegno fa solamente vedere la parte mobile e fissa( che sono indipendenti) per far intendere il senso di rotazione (come fosse una sezione ) con il filo con cui si parte e si finisce. ovviamente il filo e' un collegamento dei 2 marchingegni e puo' essere lungo quanto la macchina sia in grado di commetterlo bene .proporzionalmente piu' aumenta la lunghezza del cavo da commettere piu' i ganci di torcitura dovrebbero distribuirsi su di una circonferenza di diam. maggiore

Ultima modifica di SergioD; 23-06-15 a 11:59 PM
SergioD non è in linea   Rispondi quotando
Vecchio 23-06-15, 11:38 PM   #338
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

e qua un po di cavetti tinti nel the e nell' inchiostro
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1403.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 24-06-15, 07:35 PM   #339
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

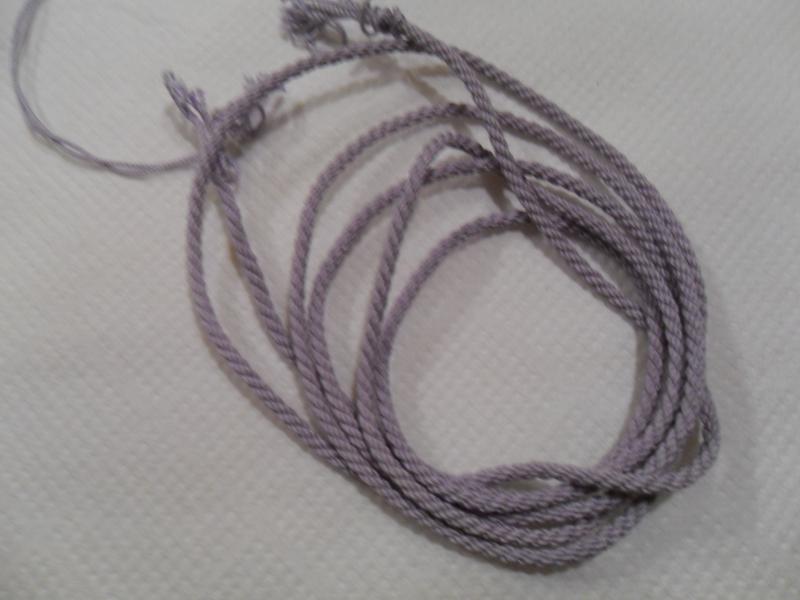

e qui il cavo torticcio. questo cavo e' ottenuto partendo da 3 cavi piani come precedentemente illustrato ma con una torcitura inferiore in quanto verra' terminata in questa prima fase . il moto impresso ai cavi , in questo caso, sara' esattamente inverso al precedente schema . nella prima fase ai cavi piani verra' completata la torcitura . nella seconda fase verranno uniti formando appunto il cavo torticcio.la tintura completera' il lavoro
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1405.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1406.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 24-06-15, 08:16 PM   #340
Utente

L'avatar di giangiu75

Registrato dal: May 2008
Messaggi: 920
giangiu75 ha avuto comportamenti non adeguati in passato...
predefinito

Mamma mia che spettacolo!
Chissà se un giorno farai una bella videoguida su comecostruisi la macchinacommetitrice e comelavorareil filo!
giangiu75 non è in linea   Rispondi quotando
Vecchio 24-06-15, 08:56 PM   #341
Utente

L'avatar di gabriele68

Registrato dal: Feb 2010
residenza: Italia
Messaggi: 672
gabriele68 è un newbie...
predefinito

Ciao Sergio !
Ma come diavolo hai fatto a capire la differenza tra un cavopiano ed uno torticcio ?
E la storiella della commettitura a Z e ad S ?
Per me le corde si assomigliano tutte !



p.s: visto che ci sei, fai qualche centinaia di braccia anche per gli amici.

Ultima modifica di gabriele68; 24-06-15 a 09:16 PM
gabriele68 non è in linea   Rispondi quotando
Vecchio 24-06-15, 09:18 PM   #342
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

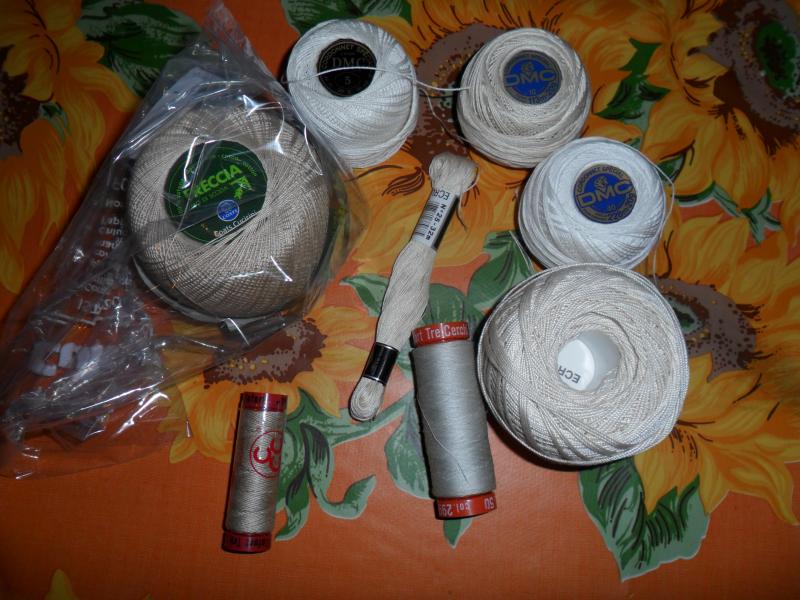

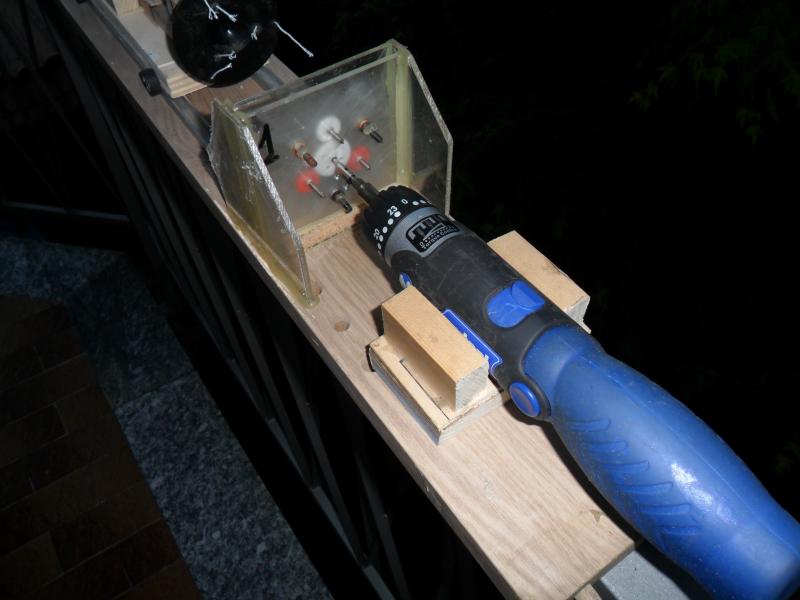

la macchina commettitrice e' abbastanza facile da fare .si recupera tutto cio che puo servire e si adatta allo scopo . spiegarla viene un po a male ma basta vedere queste semplici 4 foto per capire che non c'e' nessuna scienza .quello che piu' conta nella buona riuscita , e' la scelta del filato corretto. infatti i fallimenti precedenti erano dovuti a questo fattore. avendo un filo comentato in modo contrario non dava risultati.
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-sam_1407.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1408.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1409.jpg

[ARSENALE] Lancia armata 1:36 in arsenale-sam_1410.jpg   [ARSENALE] Lancia armata 1:36 in arsenale-sam_1411.jpg
SergioD non è in linea   Rispondi quotando
Vecchio 24-06-15, 09:24 PM   #343
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao gabriele come stai. e' un po che non ci si sente, ma sono sempre preso col lavoro distante .la storia del filo ad s o z non so . quello che mi devi accertare e' che siano comentati in modo corretto.farli contrari basta solo invertire il sistema e cambiare il filo.se guardi il modello di mailliere in teoria un cavo su due e' comentato in modo rovescio.il colore invece e' pressoche' uguale.
Icone allegate
[ARSENALE] Lancia armata 1:36 in arsenale-img_0666.jpg

Ultima modifica di SergioD; 24-06-15 a 09:29 PM
SergioD non è in linea   Rispondi quotando
Vecchio 24-06-15, 10:22 PM   #344
Utente

L'avatar di gabriele68

Registrato dal: Feb 2010
residenza: Italia
Messaggi: 672
gabriele68 è un newbie...
predefinito

Ciao Sergio, da quello che vedo mi sembra tu abbia fatto bene.
(ps. a Z sono i cavipiani ad S i torticci.Se ti ricordi, ne abbiamo parlato altrove).
gabriele68 non è in linea   Rispondi quotando
Vecchio 24-06-15, 10:40 PM   #345
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

allora dopo tanto gabellare sono giunto a risultati positivi!!!!!. meno male ,perche' sta storia dei cavi stava svilendo le mie attitudini casomai c'e ne fossero state.comunque mi sa che di torticcio devo farne un'altro.questo mi e' uscito 2,5 mm di diam . forse un 2 mm sarebbe piu' indicato.comunque li mettero' a confronto e valutero' il migliore . i cavi pani invece sono qualche cosa meno di 1 mm quindi non darebbero problemi .
SergioD non è in linea   Rispondi quotando
