E dopo questa piccola parentesi completiamo il montaggio della vasca, chiudendo il condotto dell'aria
Passiamo al coperchio della vasca
Seguendo le istruzioni dei fascicoli,

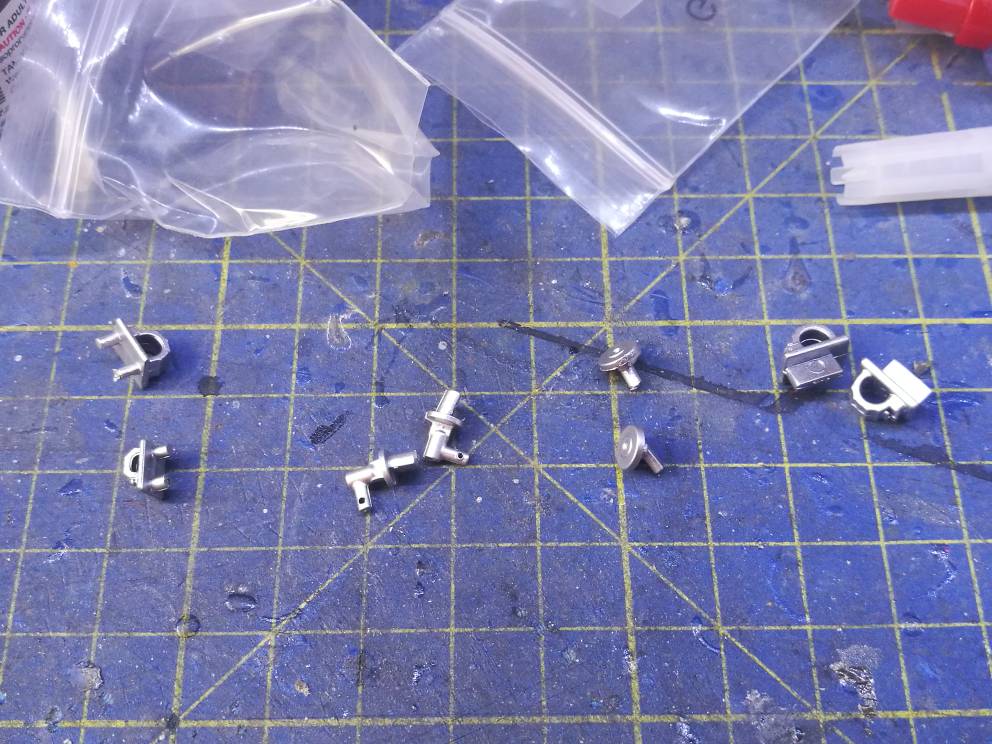

montiamo sul coperchio tutti i piccoli accessori indicati
Adesso facciamo una prova di chiusura.
Mettere il coperchio in posizione e chiudiamolo utilizzando i due ganci montati in precedenza.
Torniamo al presente

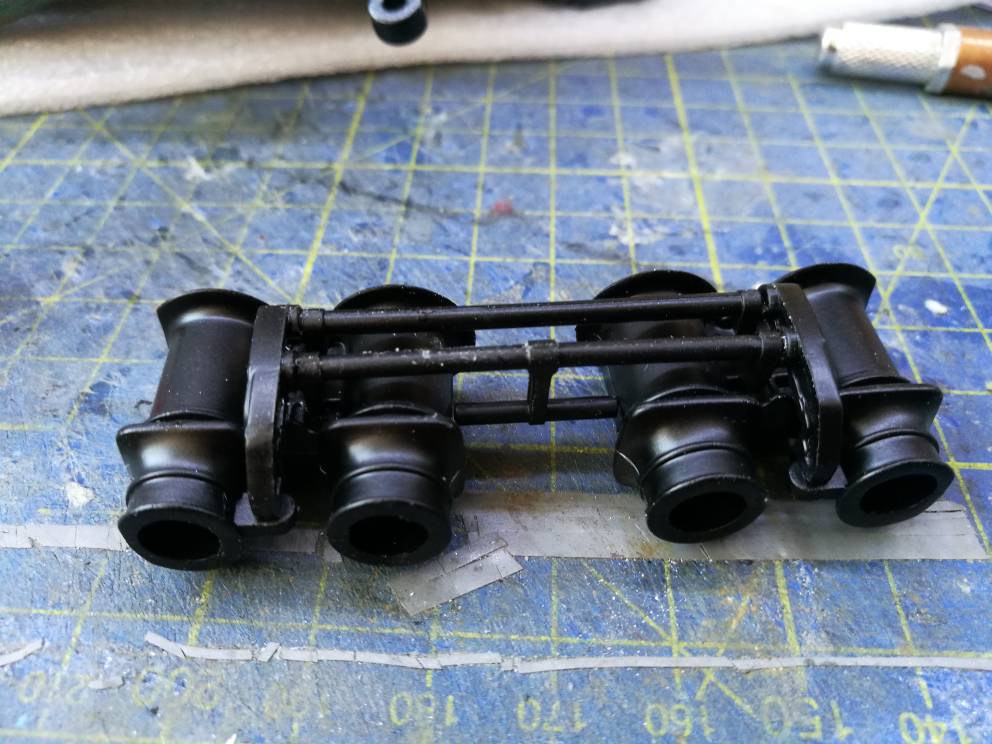

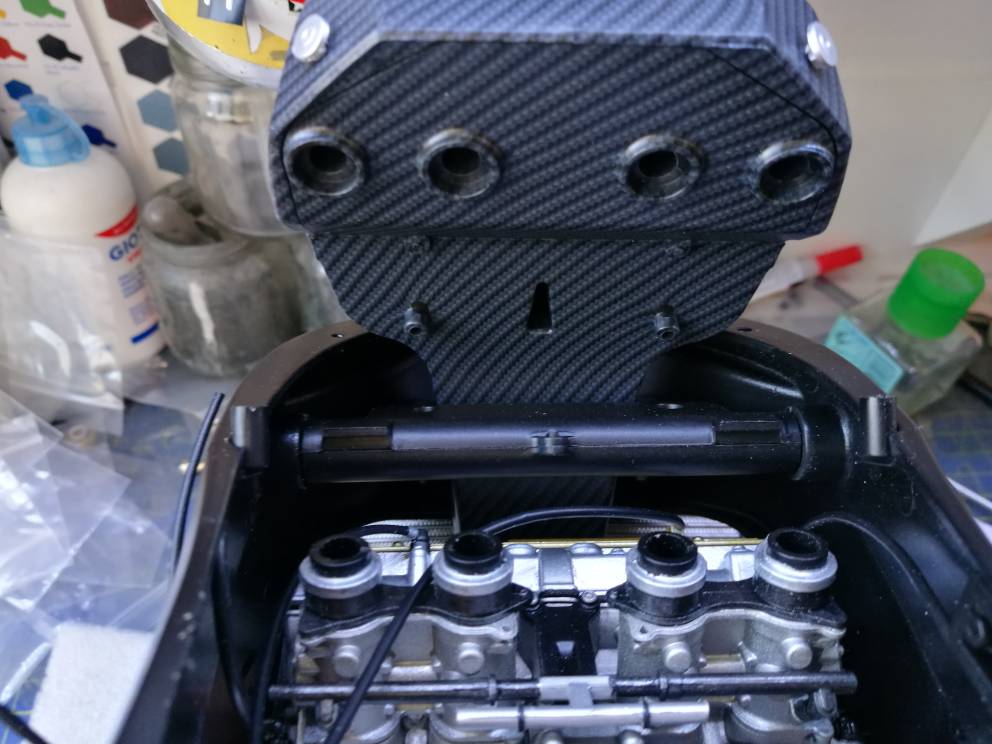

Nel fascicolo 37(credo) abbiamo trovato i conetti di aspirazione che vanno montati all'interno dell'airbox
Seguendo le indicazioni prepariamoli così

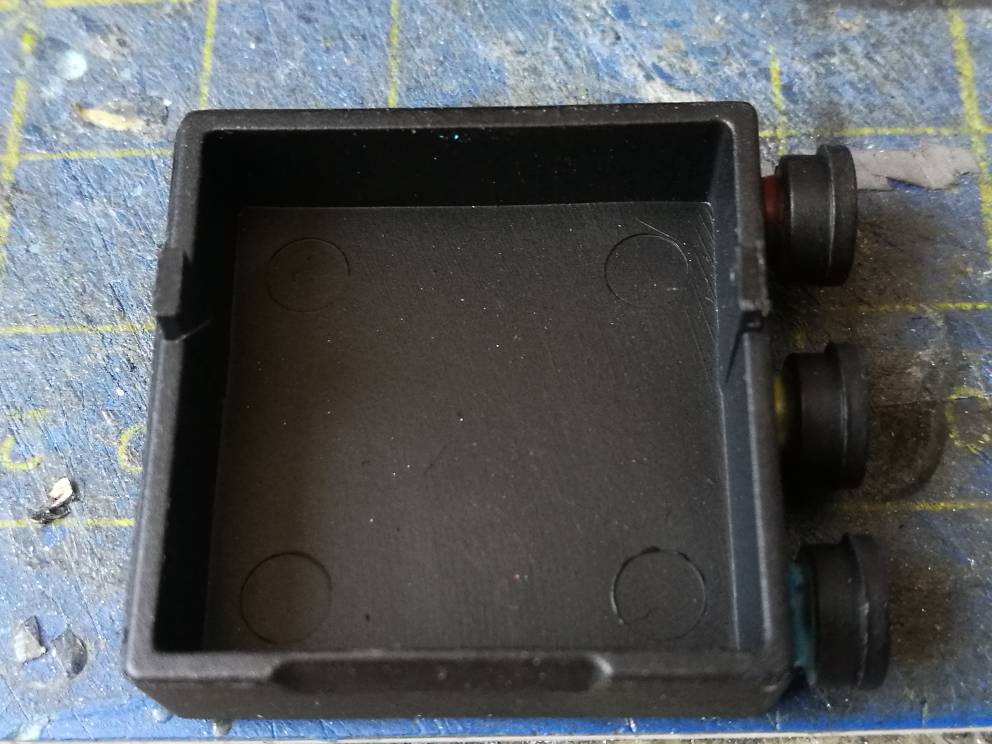

Una volta pronti li inseriamo dentro la vasca

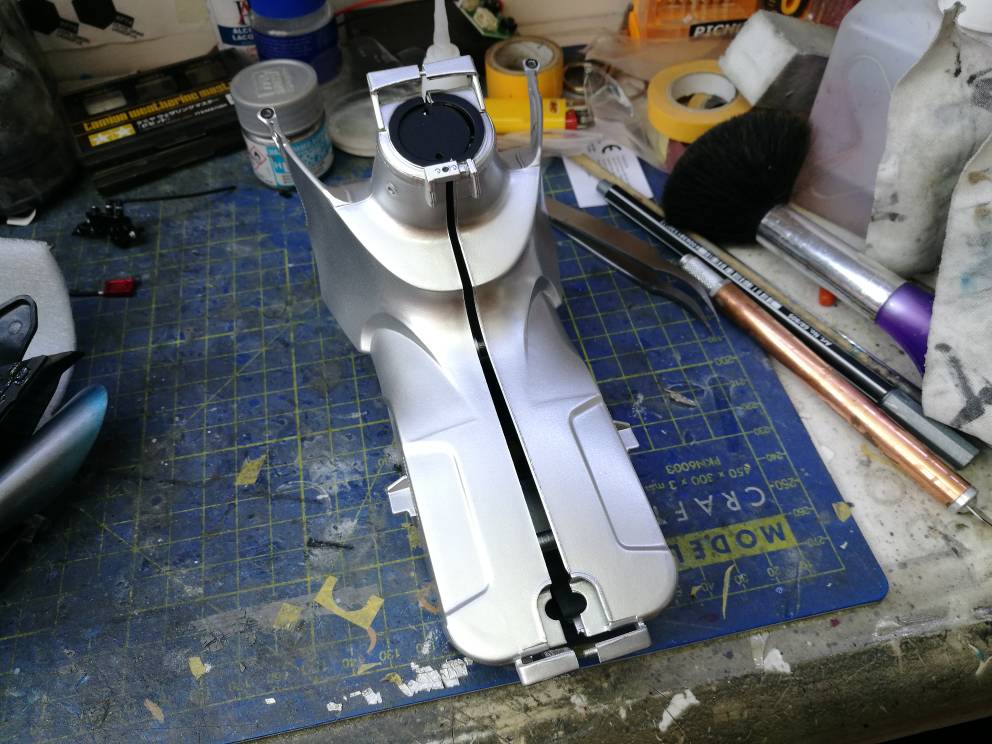

L'Airbox ora e completo

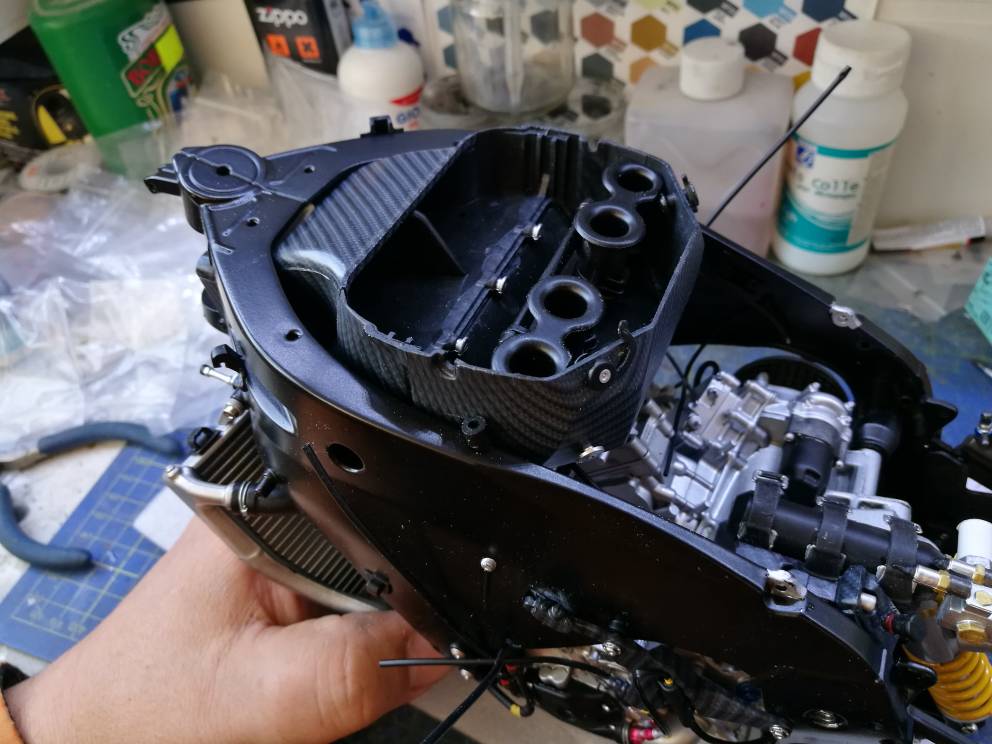

Continuiamo il montaggio inserendo L'Airbox nel telaio. Per farlo bisogna far combaciare le quattro prese con i quattro collettori di aspirazione del motore, e i due pin nei fori della traversa del telaio
Stay Tuned
__________________
STAY TUNED
Ultima modifica di Rob72; 26-01-19 a 03:17 PM
|
|
|
26-01-19, 03:12 PM
|
#109
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
__________________
STAY TUNED
|
|
|
26-01-19, 03:17 PM
|
#110
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
Mentre mettevo via il lavoro fatto finora, l'occhio mi cade su una foto, questa:
Abbiamo forse la prima aggiunta al kit?

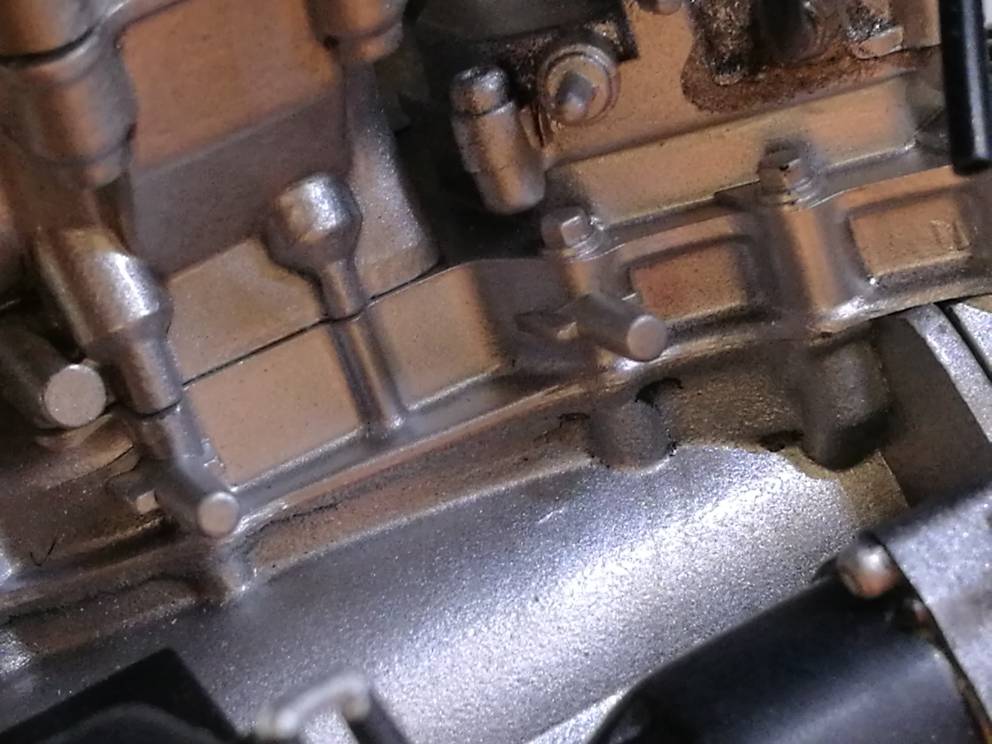

Come si può vedere dalla foto, il telaio ha una piccola estremità in carbonio, come una specie di imbottitura.

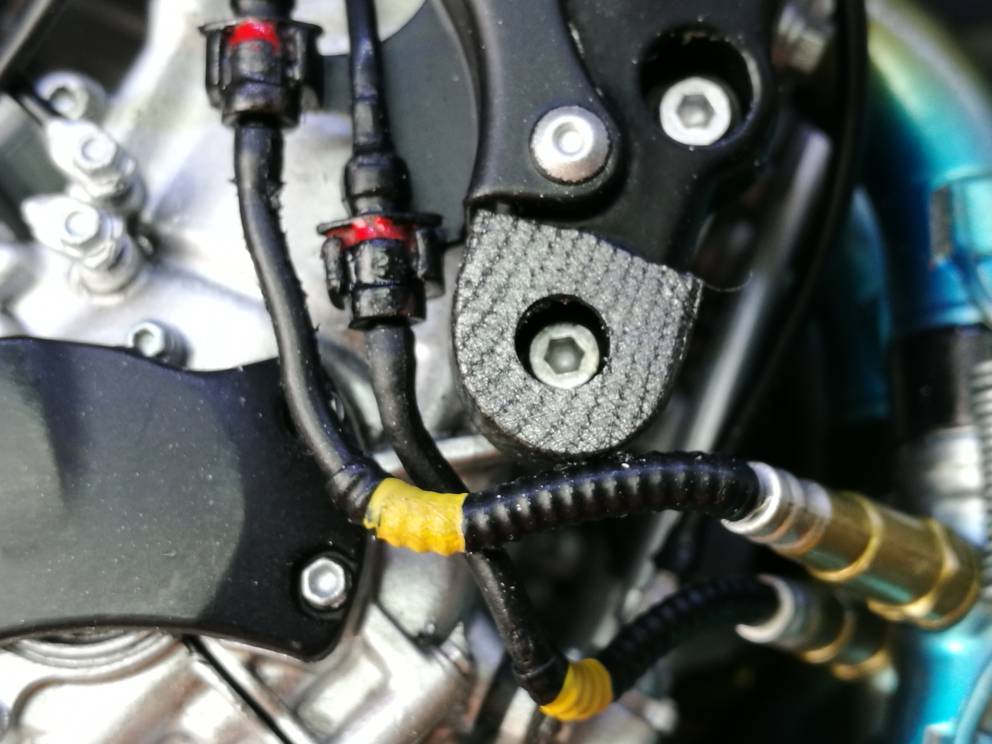

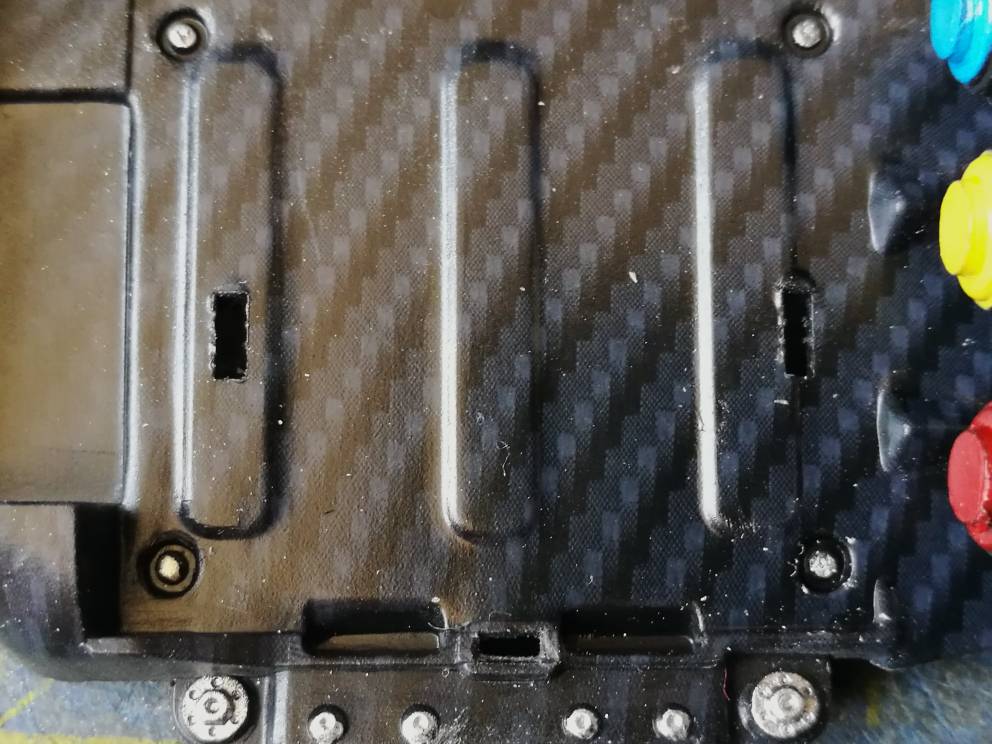

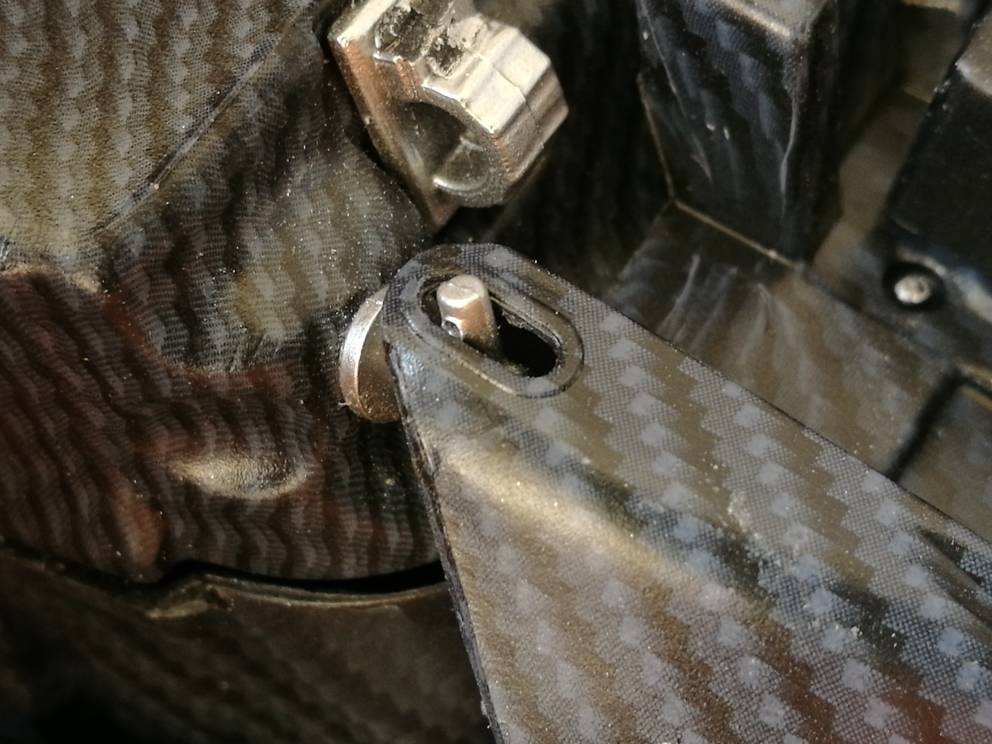

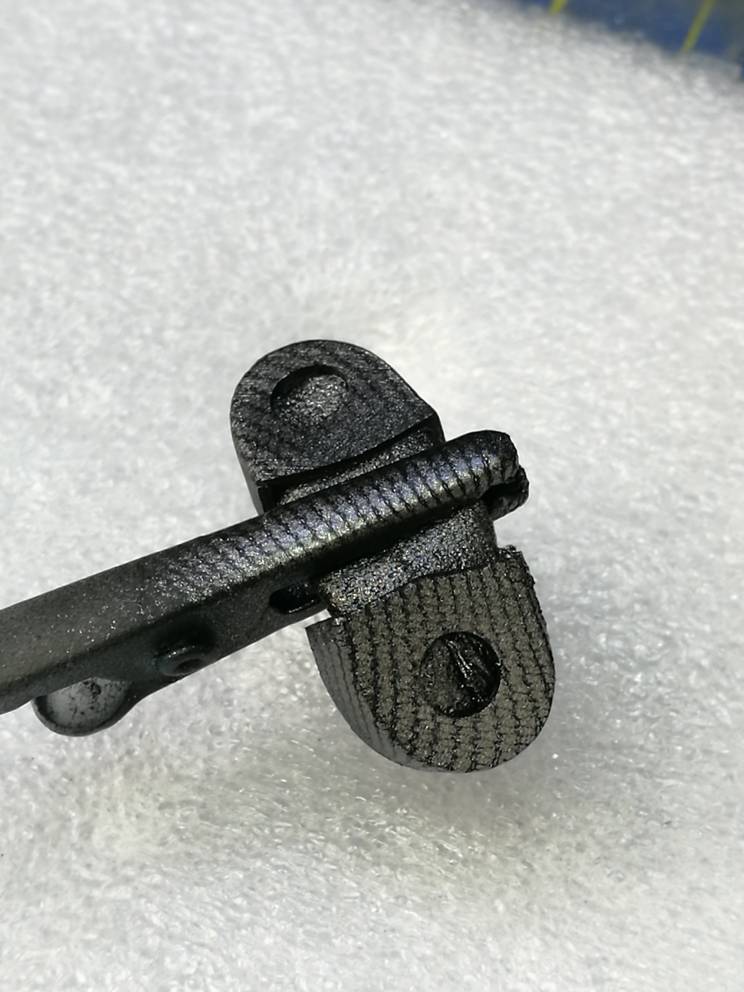

Con plasticard da 0,5, ho creato queste cover

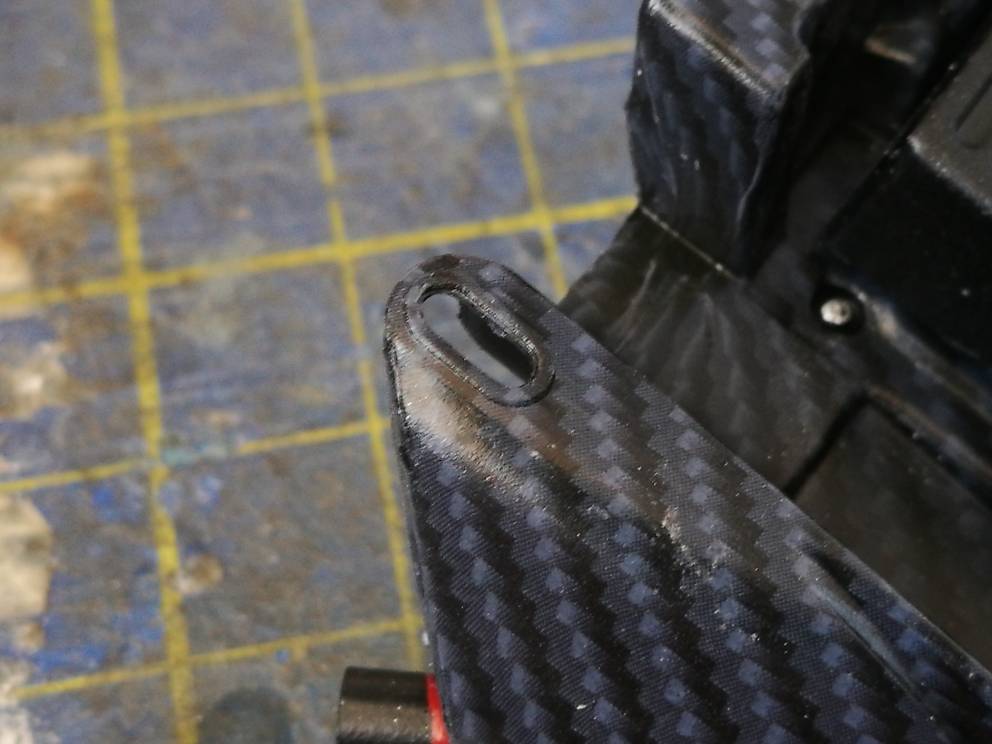

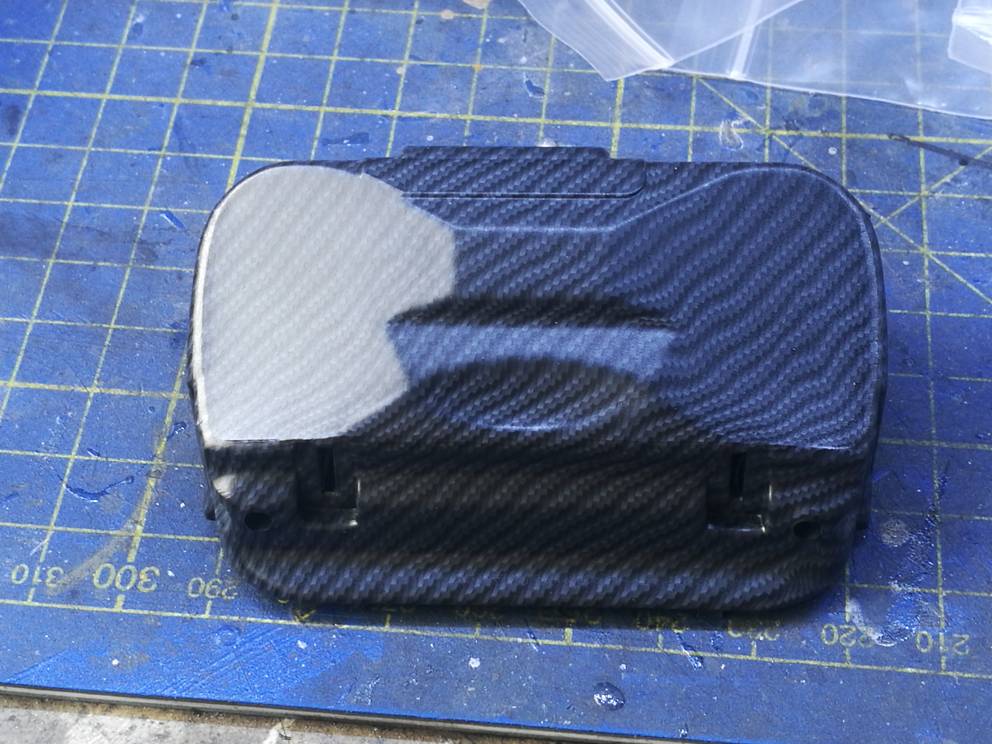

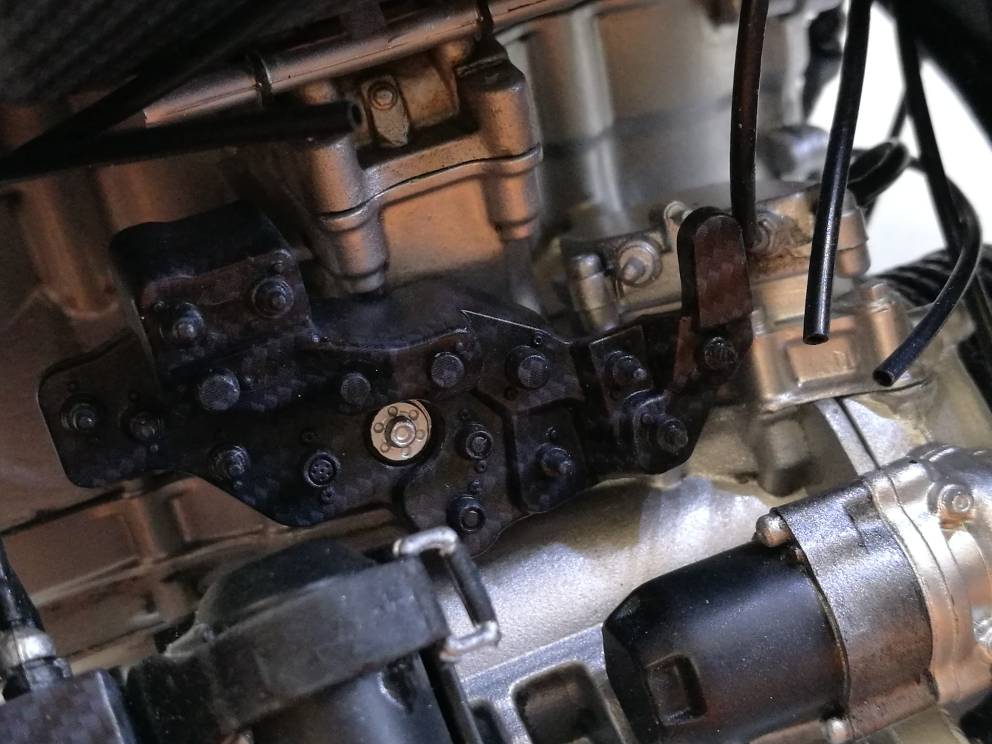

Poi le ho verniciate di nero e con la calza ho simulato la trama in carbonio, e questo è il risultato.
Per adesso è tutto, alla prossima
Stay Tuned
__________________
STAY TUNED
|
|
|
27-01-19, 12:19 PM
|
#111
|
Utente Senior
Registrato dal: Mar 2015
residenza: Enna
Messaggi: 4,363
|
Bella idea la simulazione carbonio. 👍
|
|
|
28-03-19, 10:36 PM
|
#112
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
__________________
STAY TUNED
|
|
|
29-03-19, 09:15 AM
|
#113
|
Utente Senior
Registrato dal: Aug 2012
residenza: piacenza
Messaggi: 2,652
|
sempre più bella.........
|
|
|
29-03-19, 04:35 PM
|
#114
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
Grazie del seguito ma non è finita qui, manca ancora un fascicolo: il n°62!!

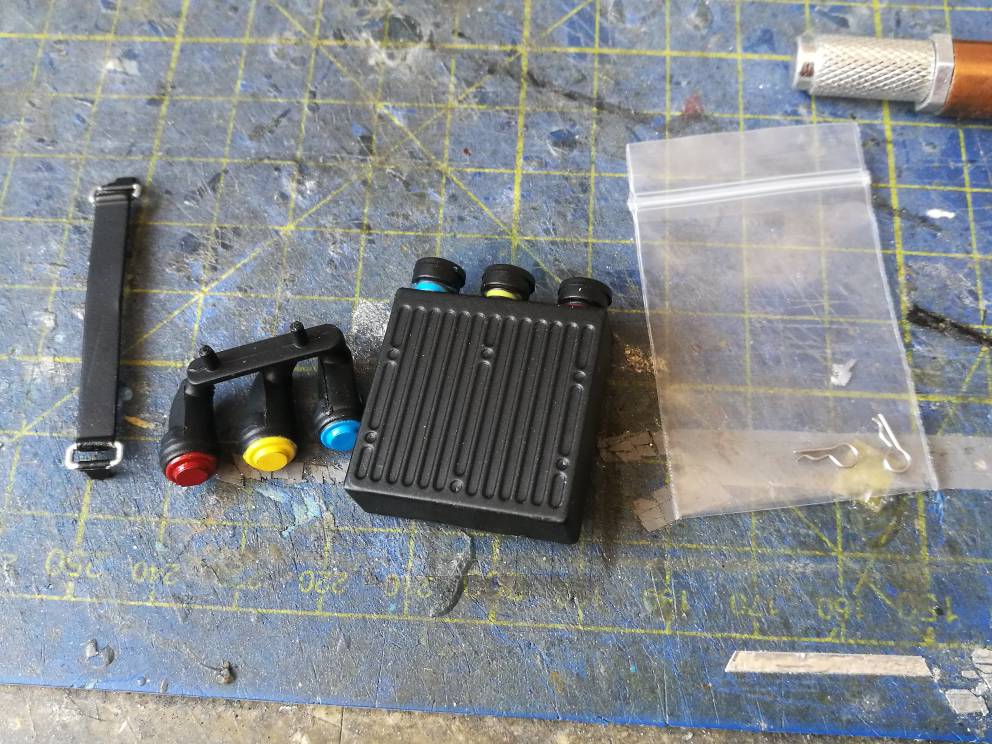

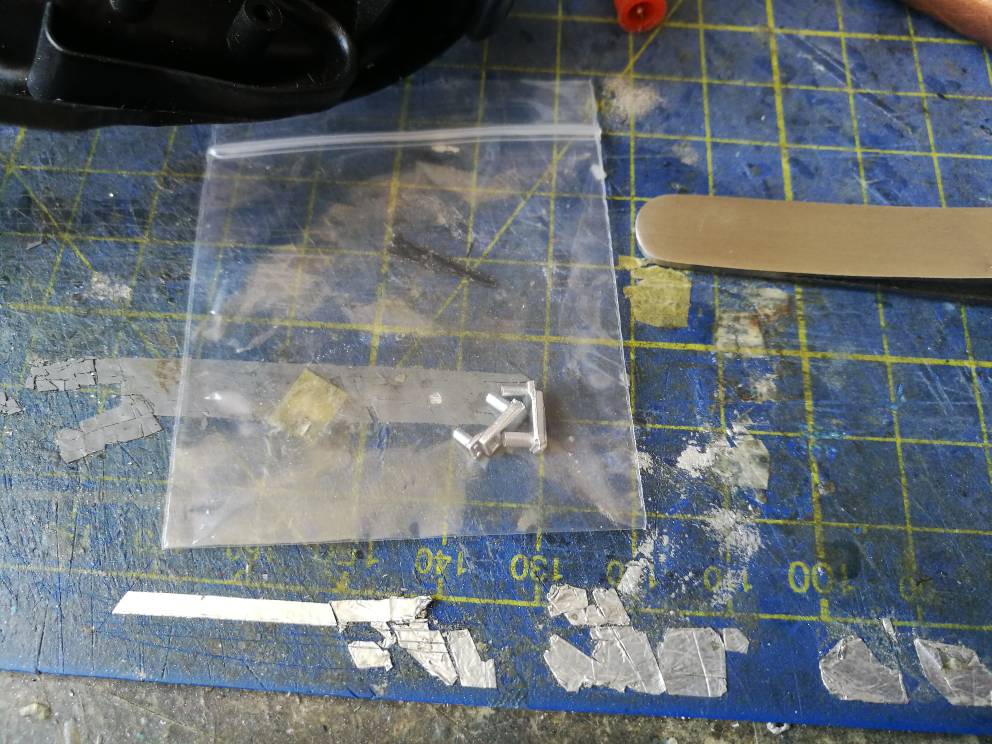

La centralina, tre connettori di collegamento, la cinghia di fissaggio e due coppiglie.

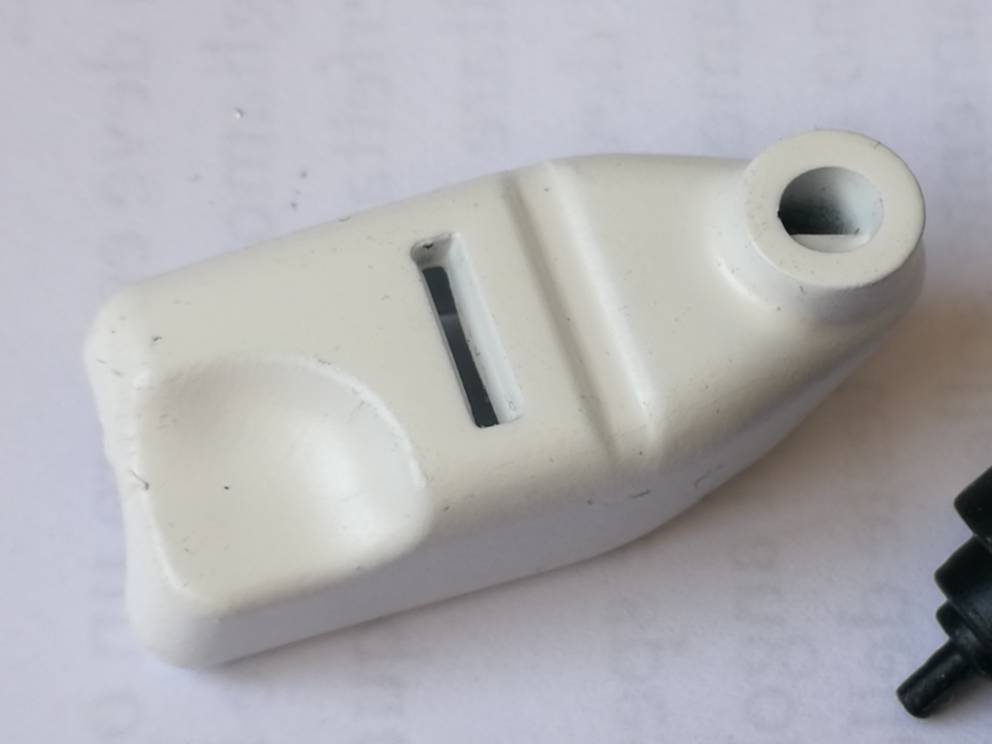

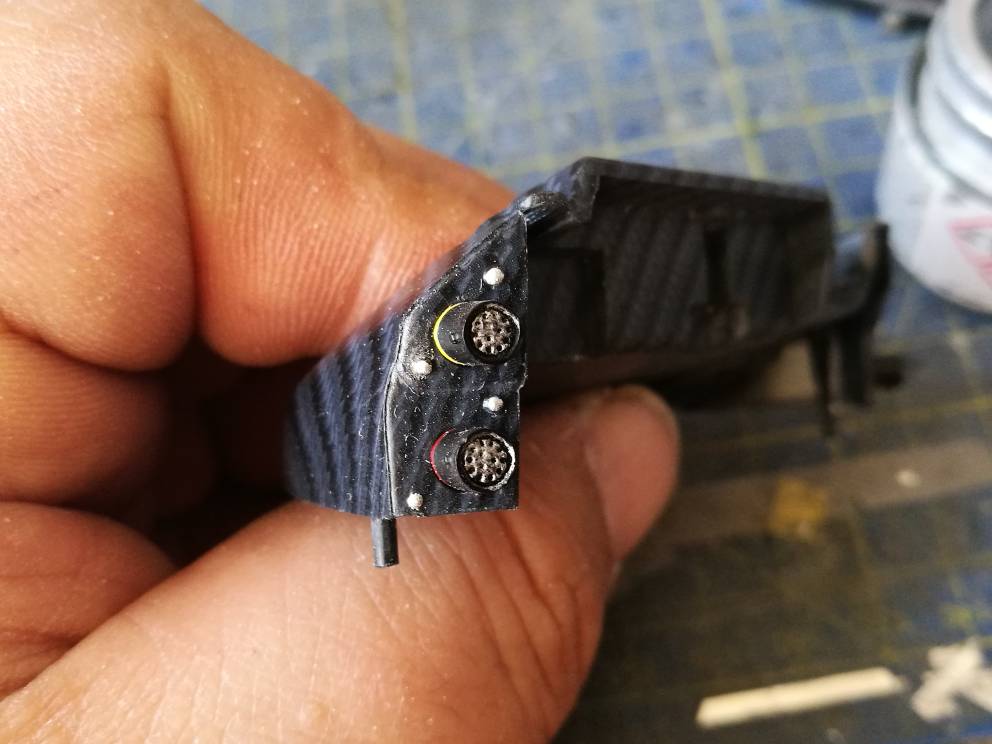

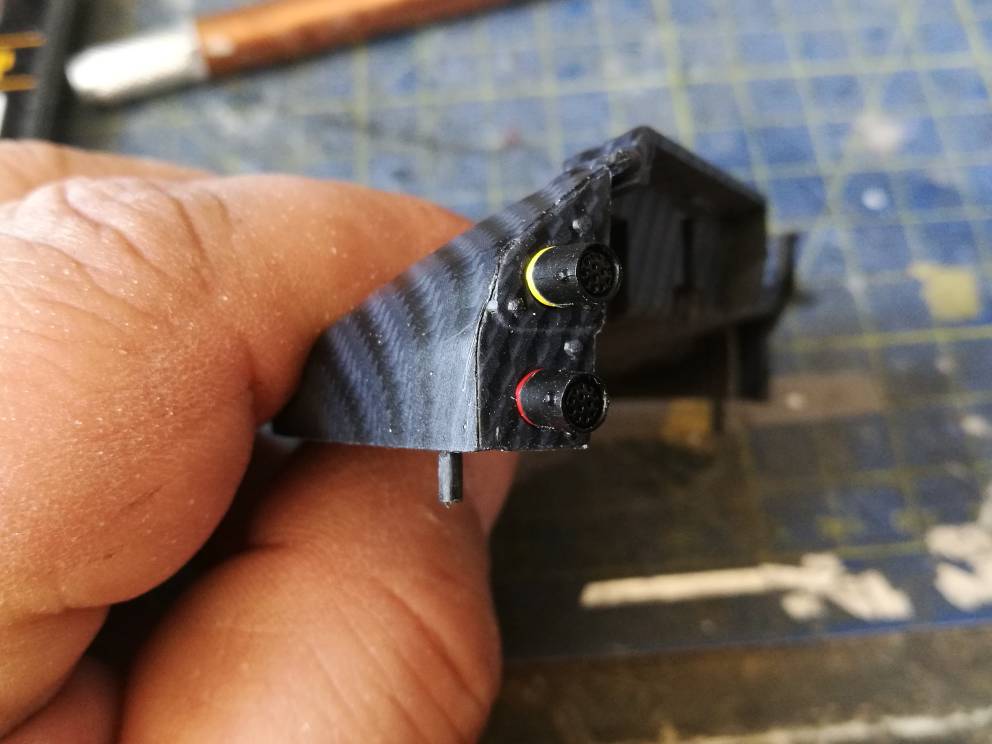

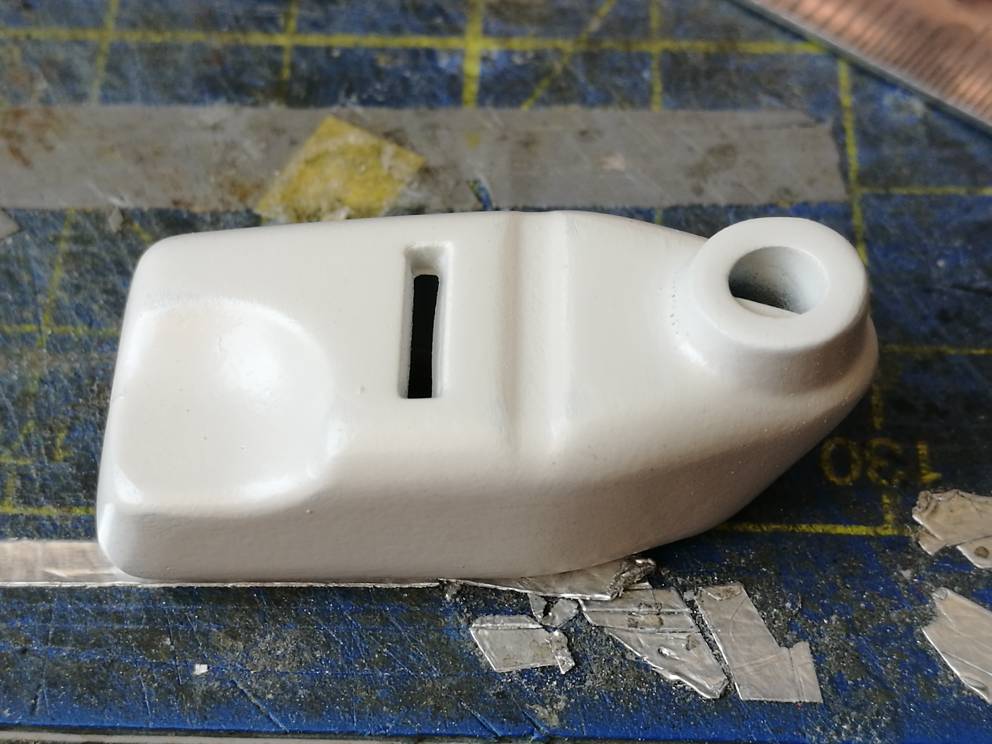

Per primo Inseriamolo i tre connettori nella sede del supporto

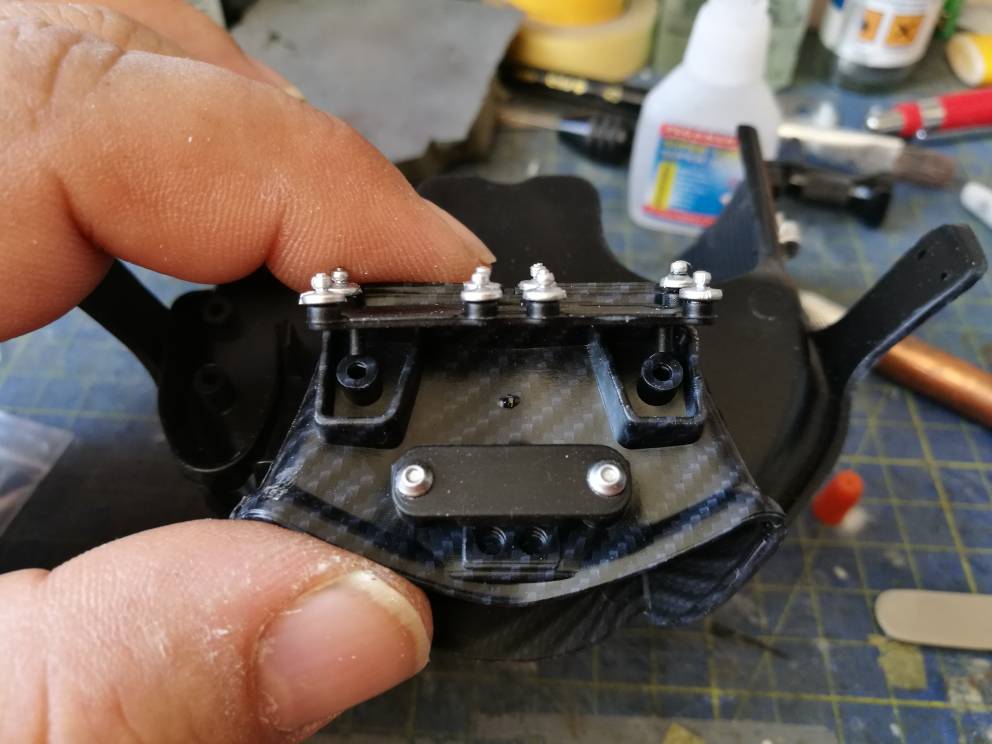

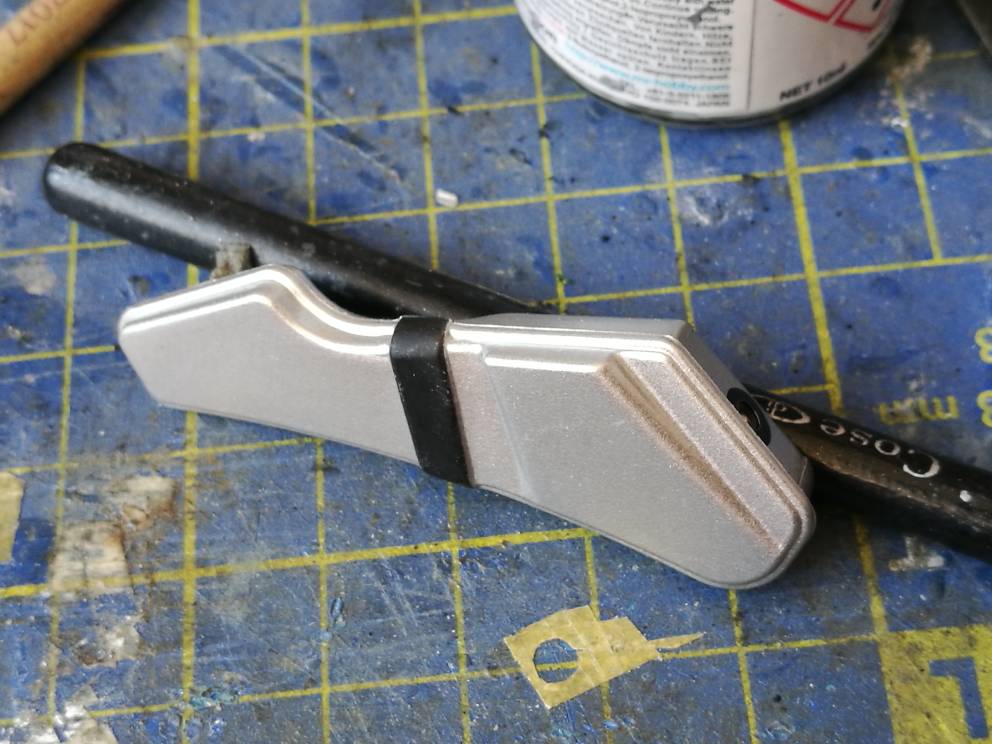

Come si può notare ho aggiunto delle fascette in nastro adesivo 3m argento.

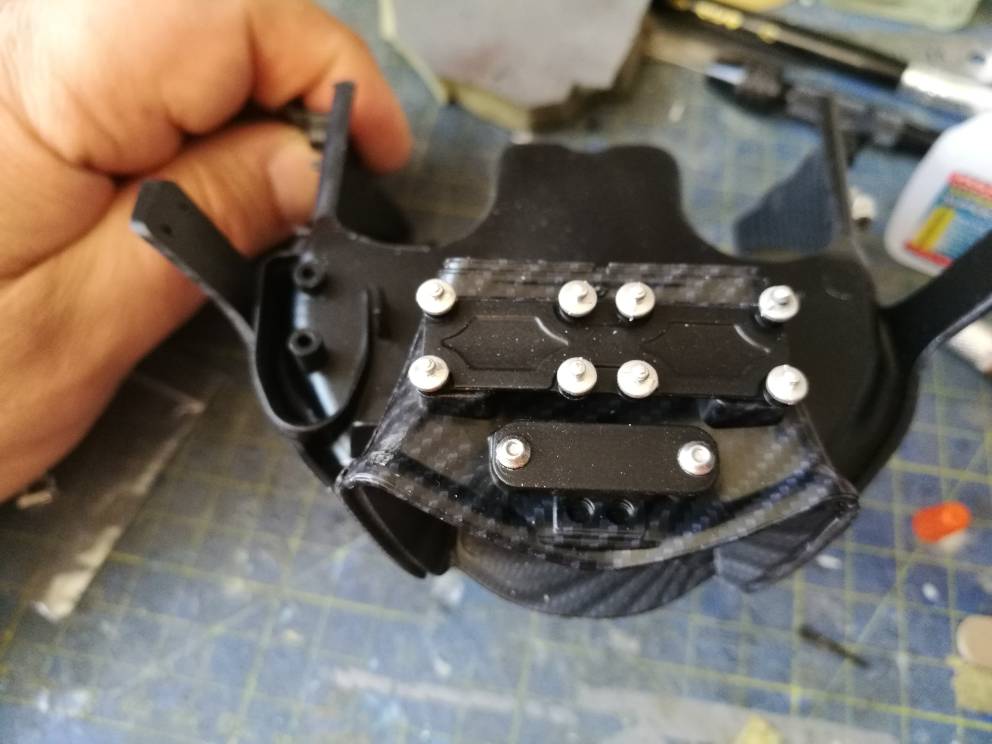

Inseriamo la centralina nel supporto facendo combaciare i due pin negli appositi fori
Sulle fascette un cilindretto di filo di stagno a simulare le viti di fissaggio

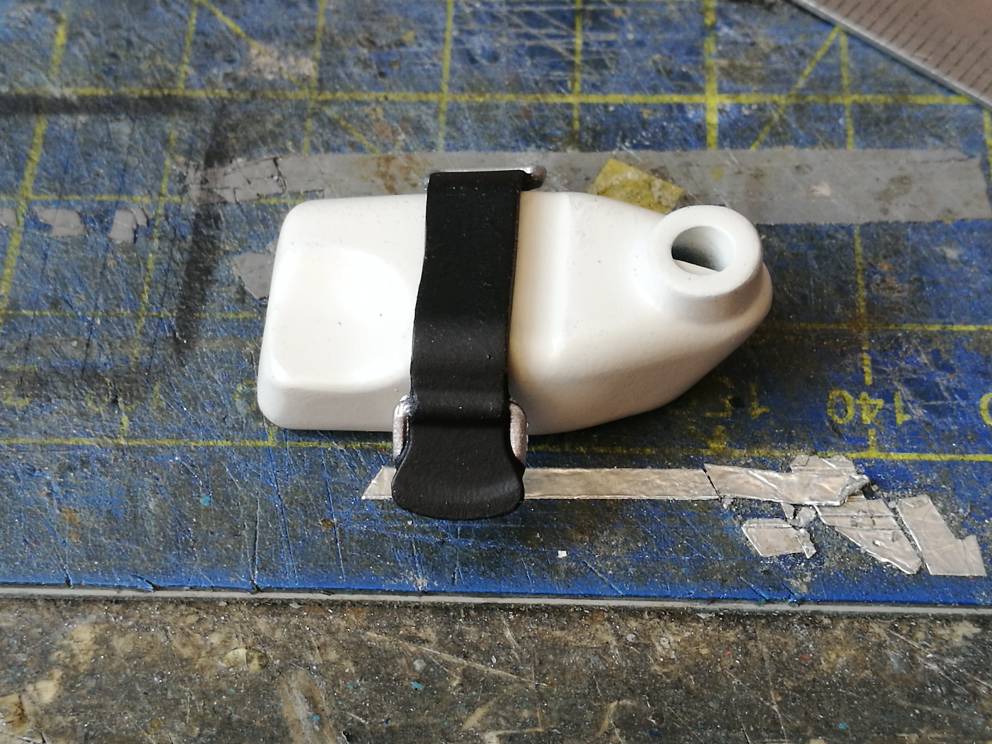

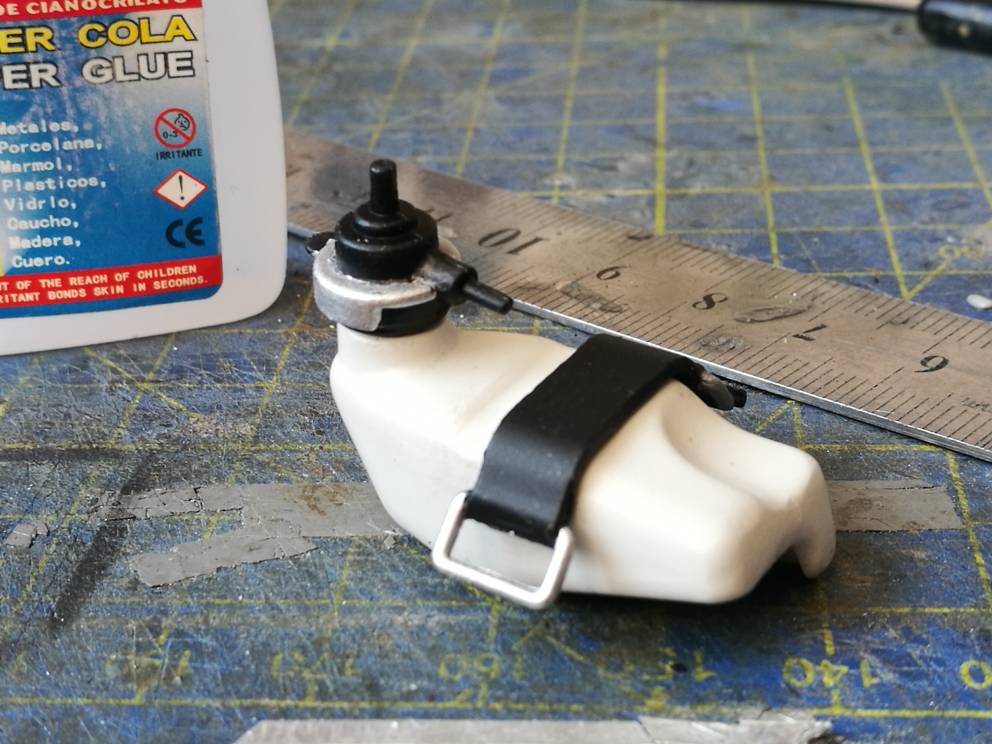

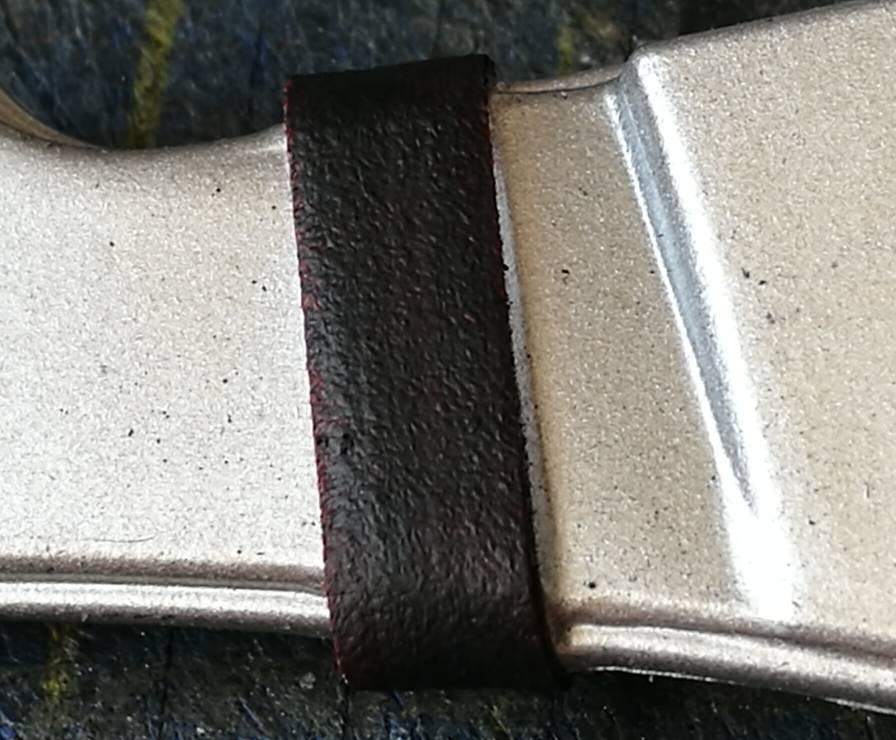

In fine la cinghia di fissaggio

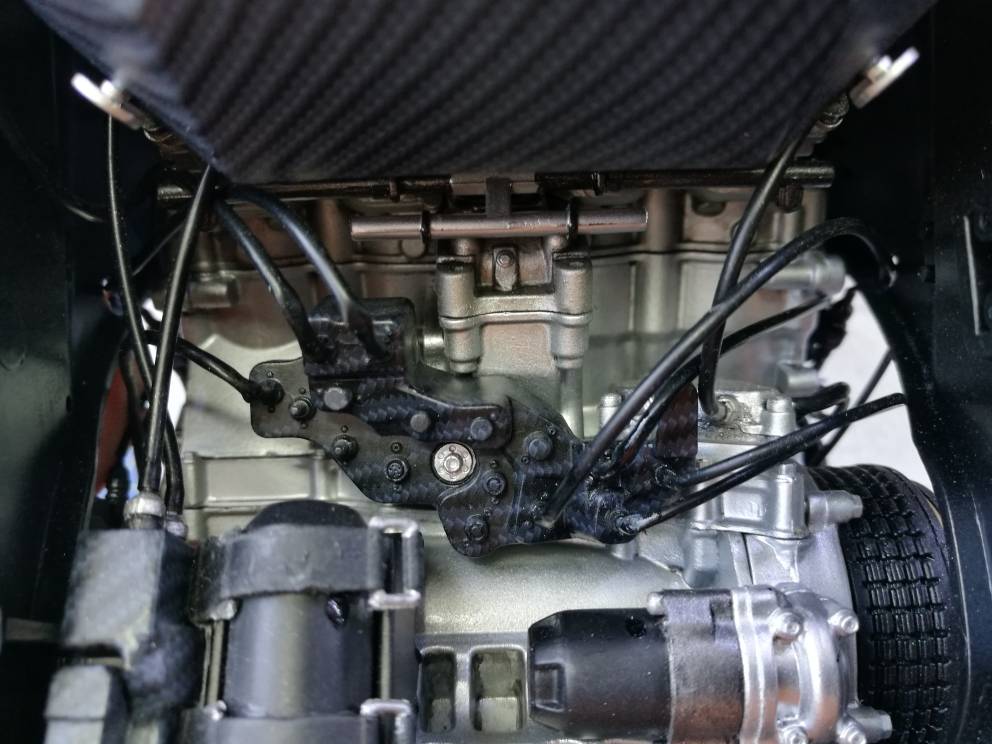

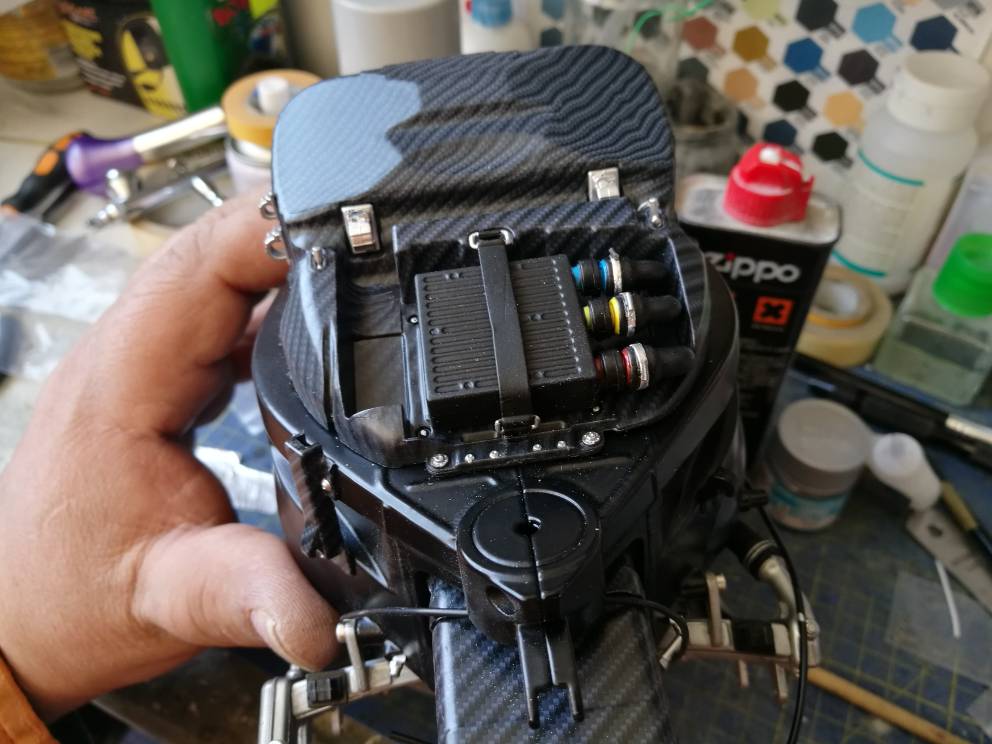

A questo punto, possiamo inserire il tutto sul telaio proprio davanti all'airbox
Dobbiamo far combaciare i pin del supporto con i fori del telaio

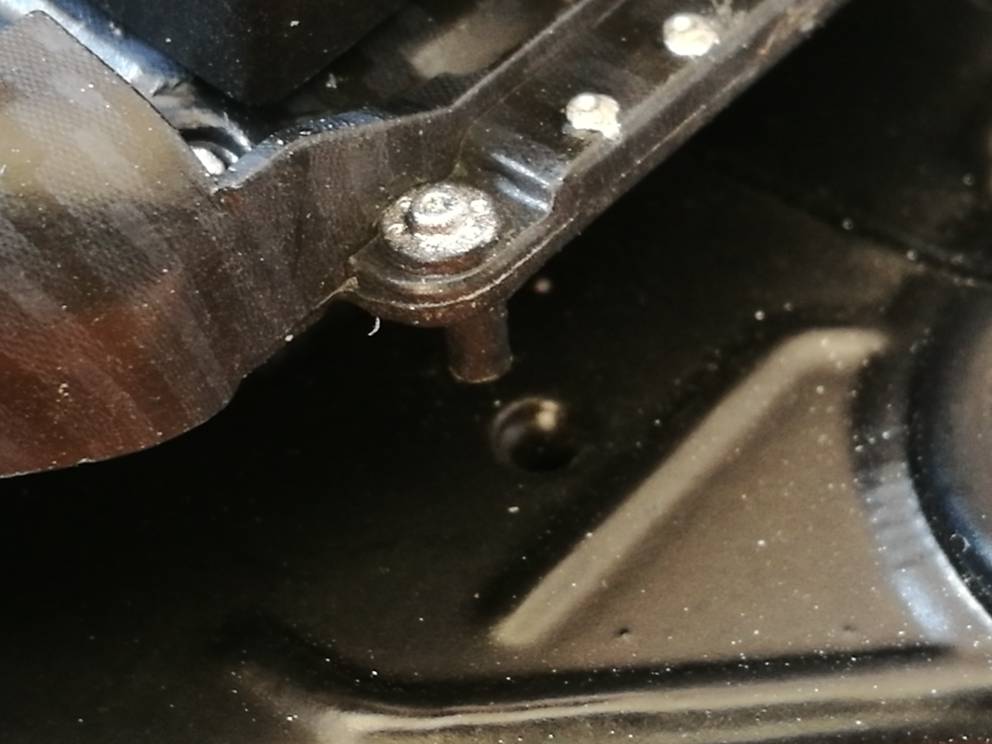

In più, sulla parte superiore del supporto troviamo due fori ovali dove vanno inseriti i due attacchi precedentemente montati sull'airbox

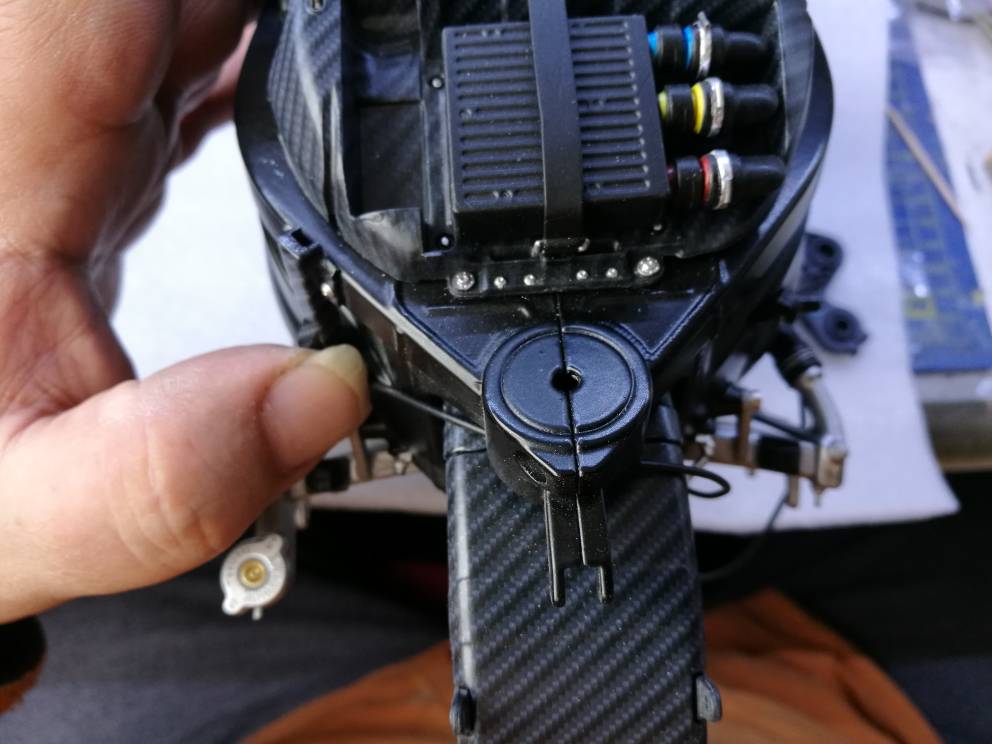

Fatto ciò, fissiamo il supporto definitivamente con le due coppiglie.
Bellissimo dettaglio, molto realistico
E per adesso è tutto, alla prossima
Stay Tuned
__________________
STAY TUNED
|
|
|
29-03-19, 06:43 PM
|
#115
|
Utente Senior
Registrato dal: Aug 2012
residenza: piacenza
Messaggi: 2,652
|
ma quante chicche
Ma toglimi una curiosità,tu per caso hai qualche libro tipo racers per le reference??
|
|
|
29-03-19, 07:44 PM
|
#116
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
Quote:
Originariamente inviata da massimoc5
ma quante chicche
Ma toglimi una curiosità,tu per caso hai qualche libro tipo racers per le reference??
|
Ho delle scansioni di un libro che mi ha passato frah2o più un po' di immagini trovate sul web
Stay Tuned
__________________
STAY TUNED
|
|
|
17-05-19, 12:21 AM
|
#117
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
Bene ragazzi buonasera!
Dopo tante peripezie del tipo:* ritardi nelle spedizioni, pacchi persi per strada, e valanghe di mail al servizio clienti (non tutto risolto perché con le altre due raccolte sono indietrissimo, specie con la Dodge) finalmente si e mosso qualcosa.
Infatti sono arrivati tre pacchi.
Tutto materiale della moto di Valentino.
Quindi rimettiamoci sotto.
Fascicolo 63
Abbiamo la centralina delle sonde lambda, e altre connessioni, una scatoletta rossa, centralina di controllo pompa dei freni,
Cavi
Iniziamo col montare la centralina delle sonde
Colleghiamo i cavi facendo riferimento alle istruzioni
Fascicoli 64 e 65
Abbiamo le due metà del serbatoio della benzina

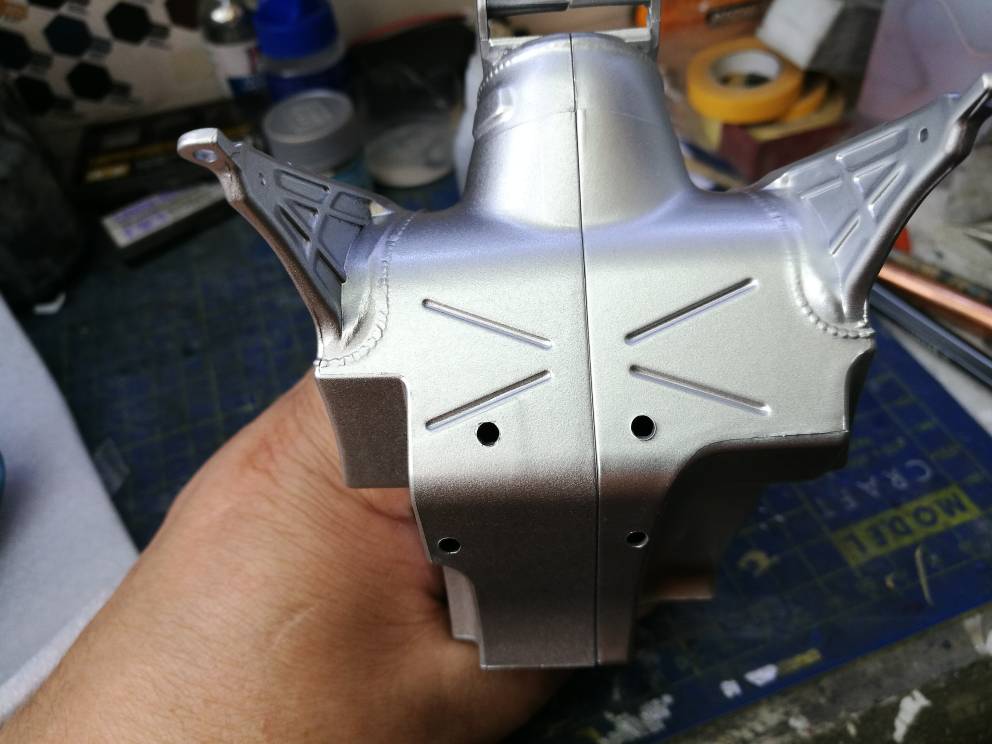

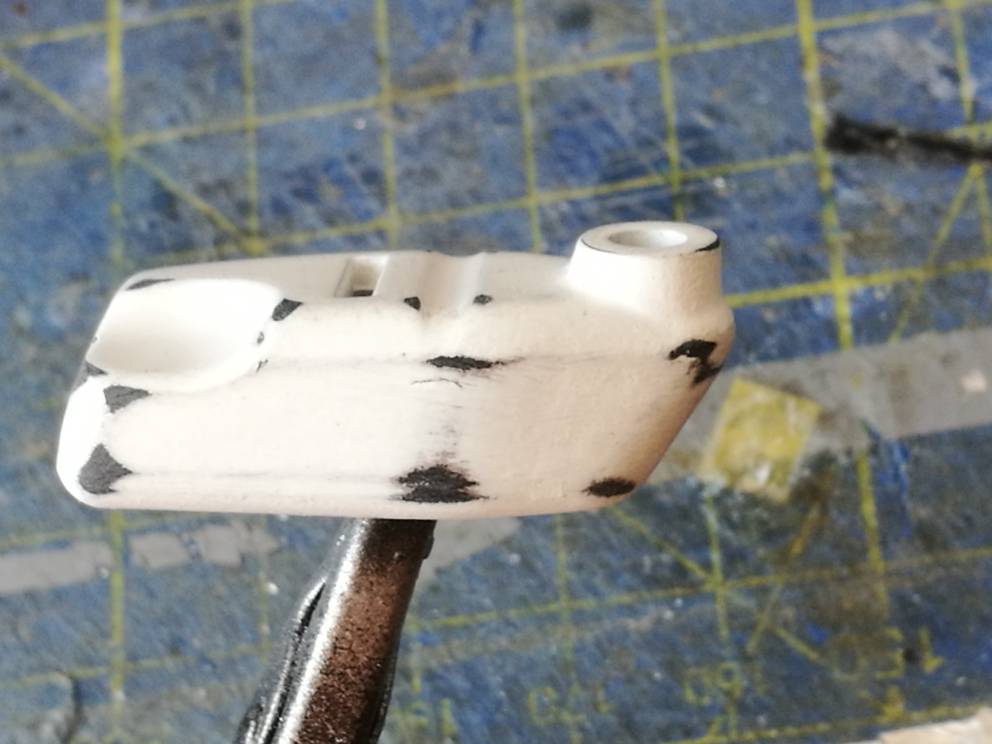

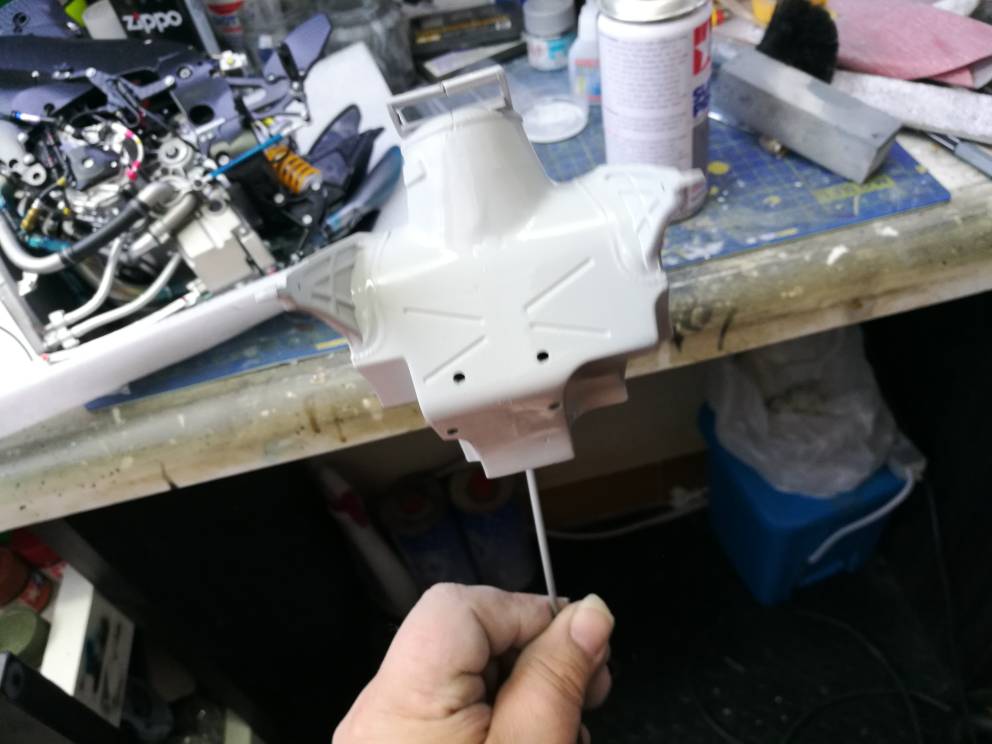

Appena unite le due metà, si vede subito un' antiestetica linea di giuntura

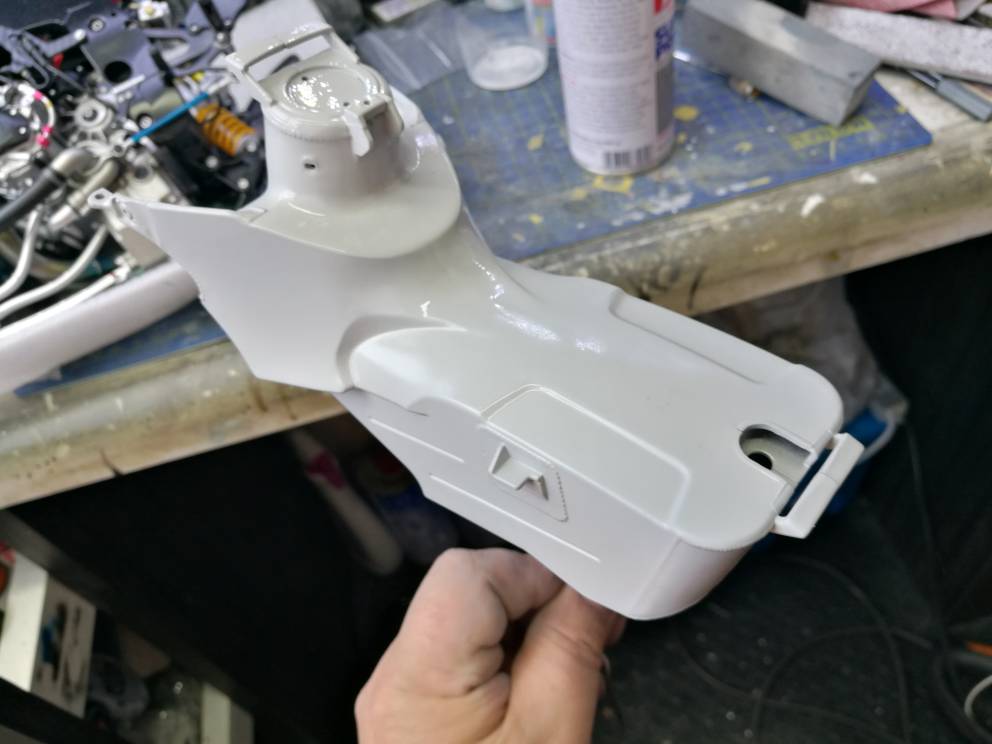

troppo brutta veramente, Quindi deciso di stuccare e riverniciare il tutto
Mentre il serbatoio si asciuga, montiamo le due parti elettroniche sul telaio

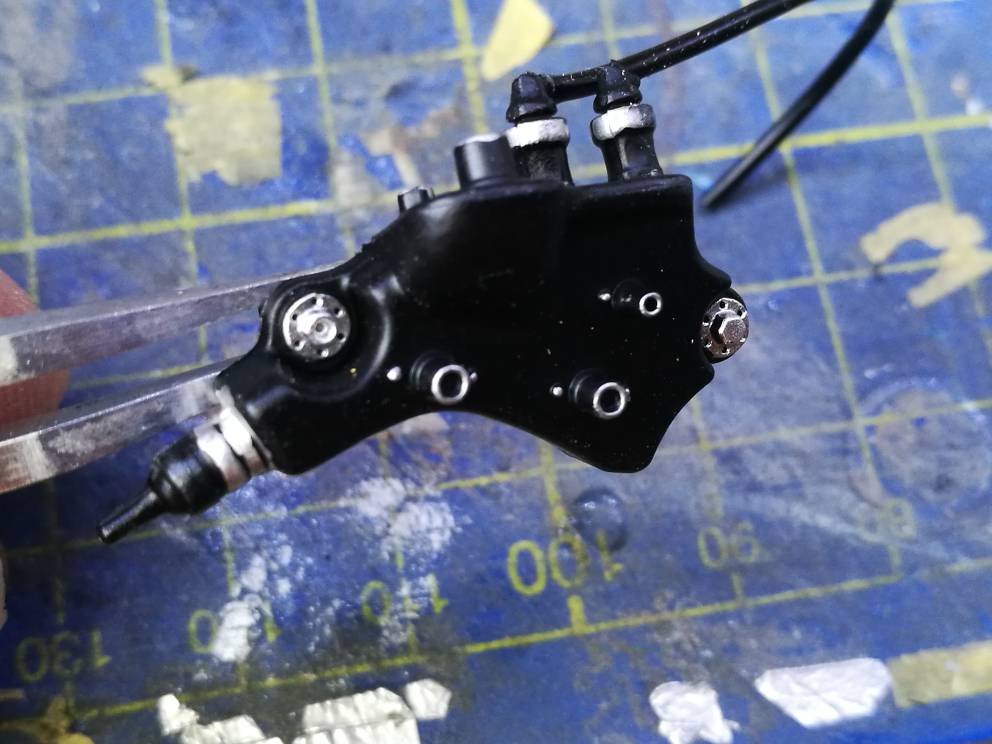

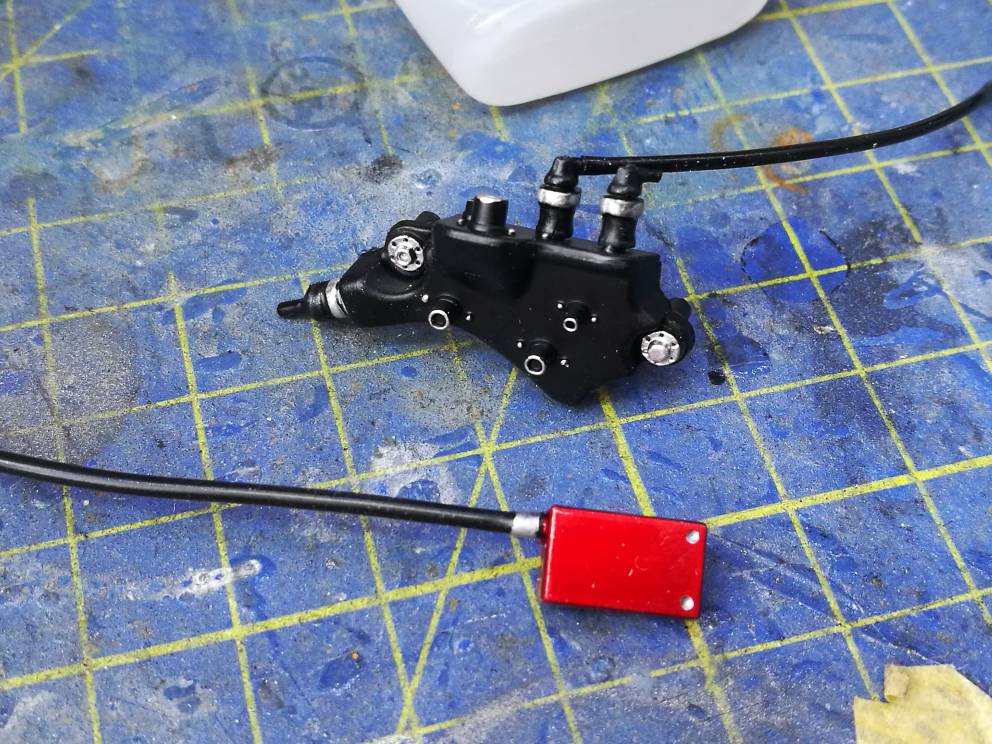

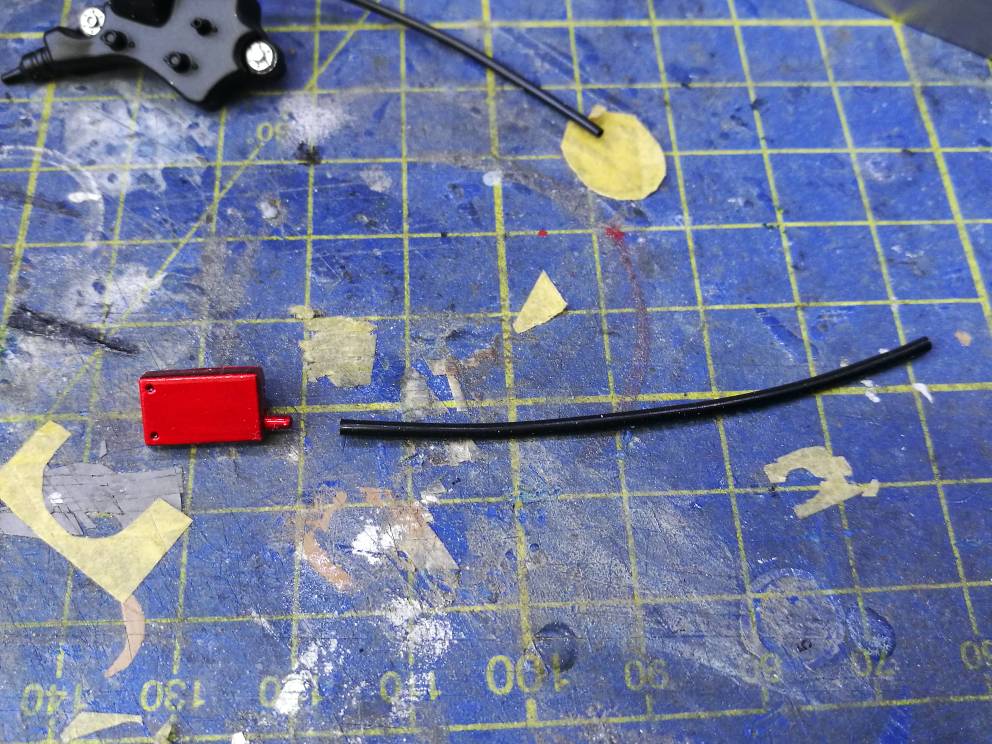

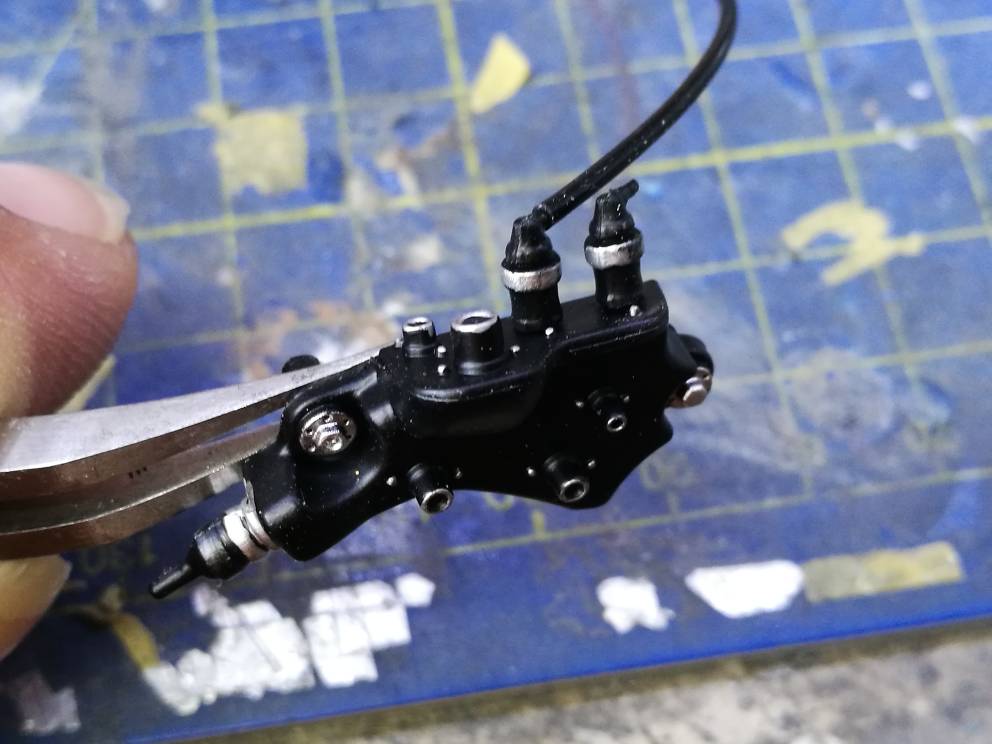

Quindi prendiamo la centralina di controllo della pompa dei freni e inseriamo i due raccordi
Nel secondo inseriamo il cavetto richiesto

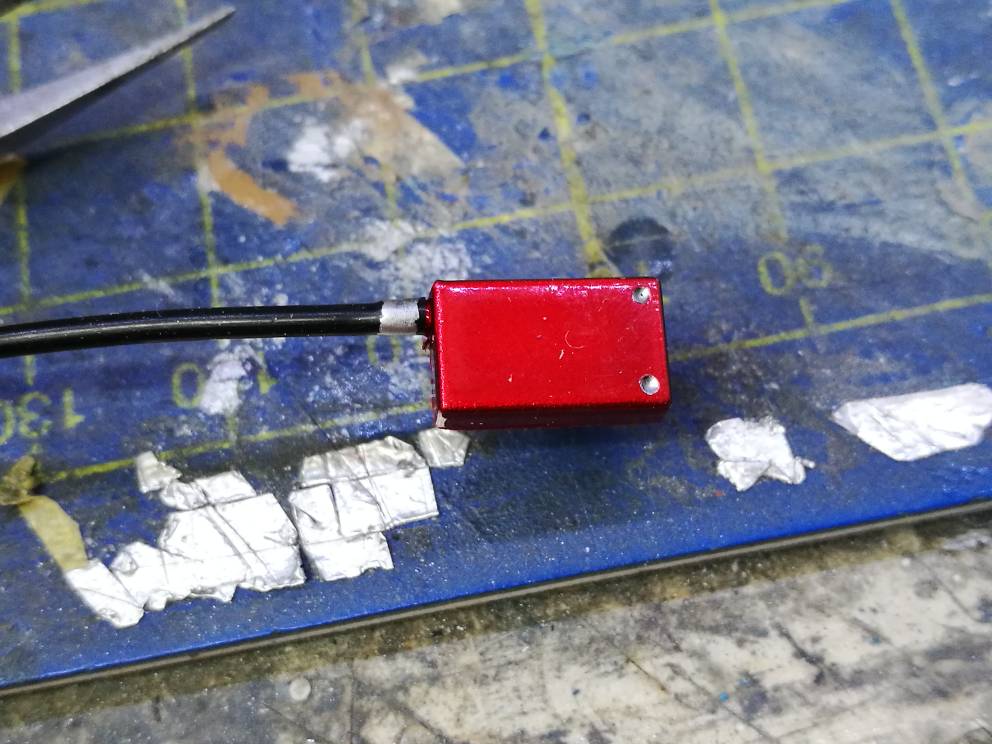

L'altro cavetto lo inseriamo nella chiamata della scatoletta rossa
Qualche rifinitura per ravvivare la tinta piatta

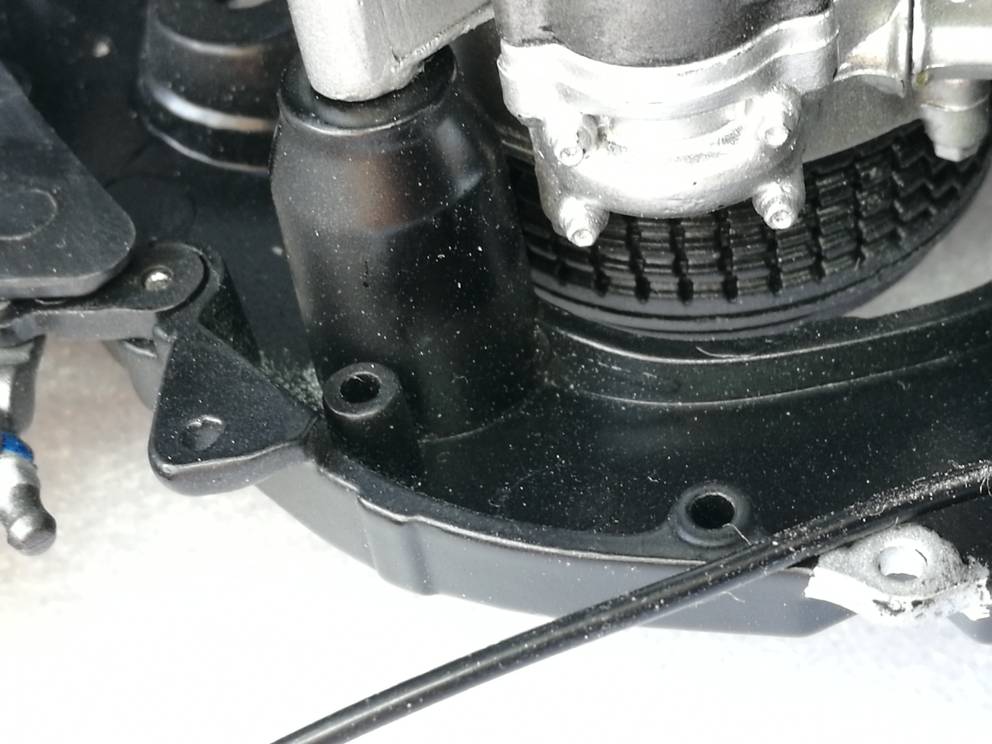

Adesso montiamo* le centraline al loro posto all'interno della travata del telaio destra, lato frizione per capirci,
Prima la scatoletta

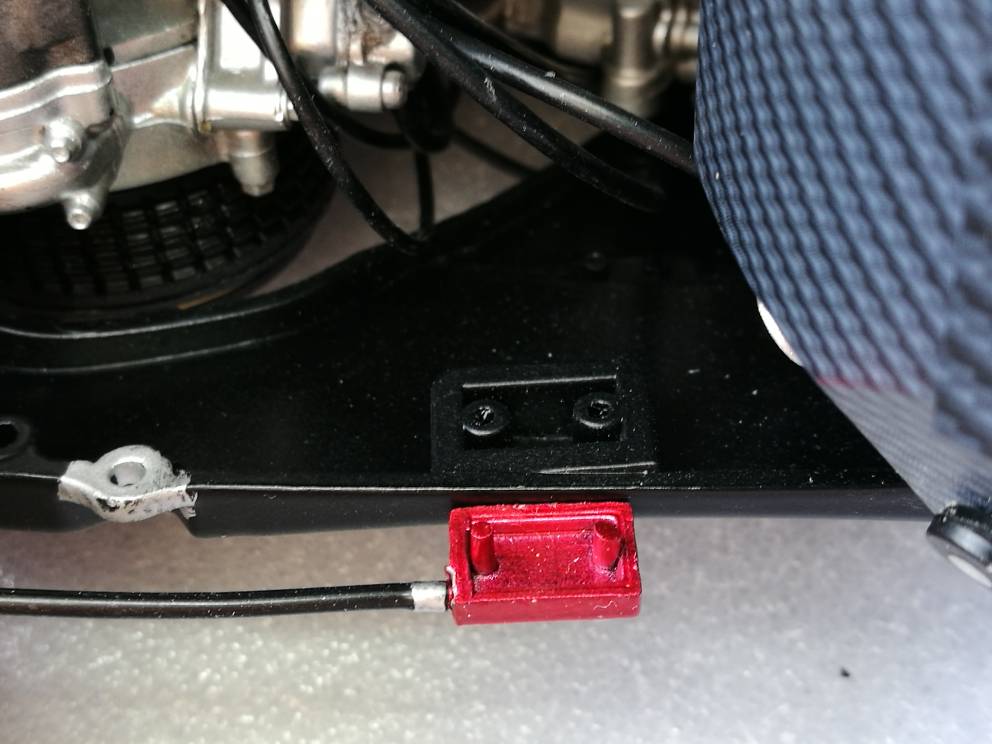

Poi la centralina di controllo pompa
Colleghi i cavi seguendo le indicazioni del fascicolo.
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
17-05-19, 01:04 AM
|
#118
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
Fascicolo 66
Abbiamo gli accessori del serbatoio che per adesso non utilizzeremo
Quindi andiamo al 67

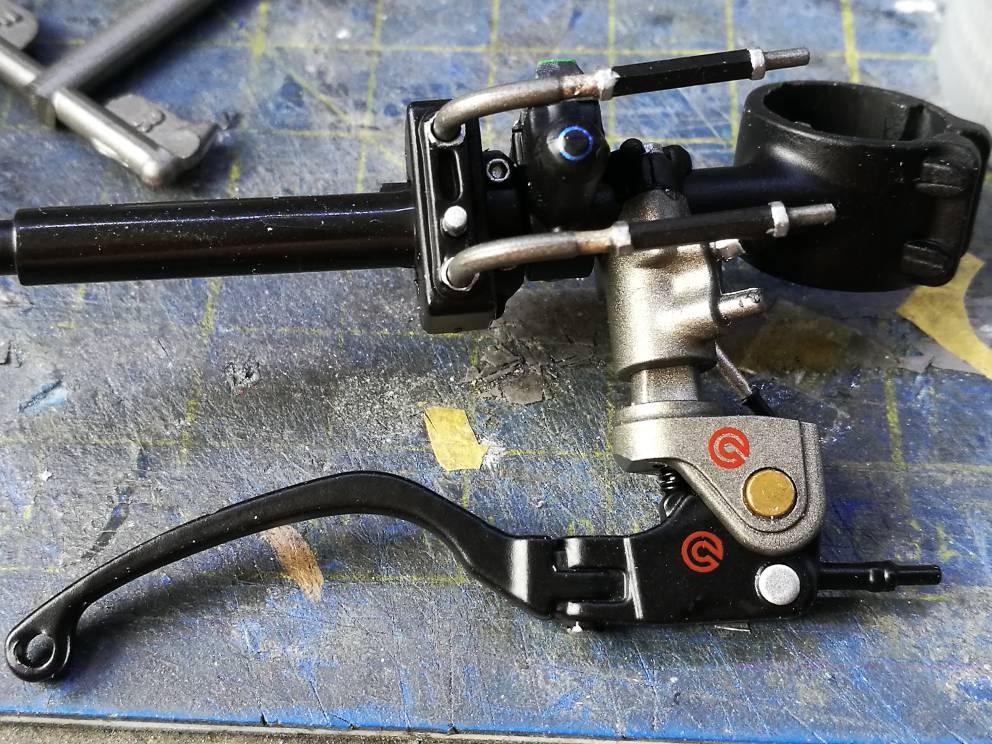

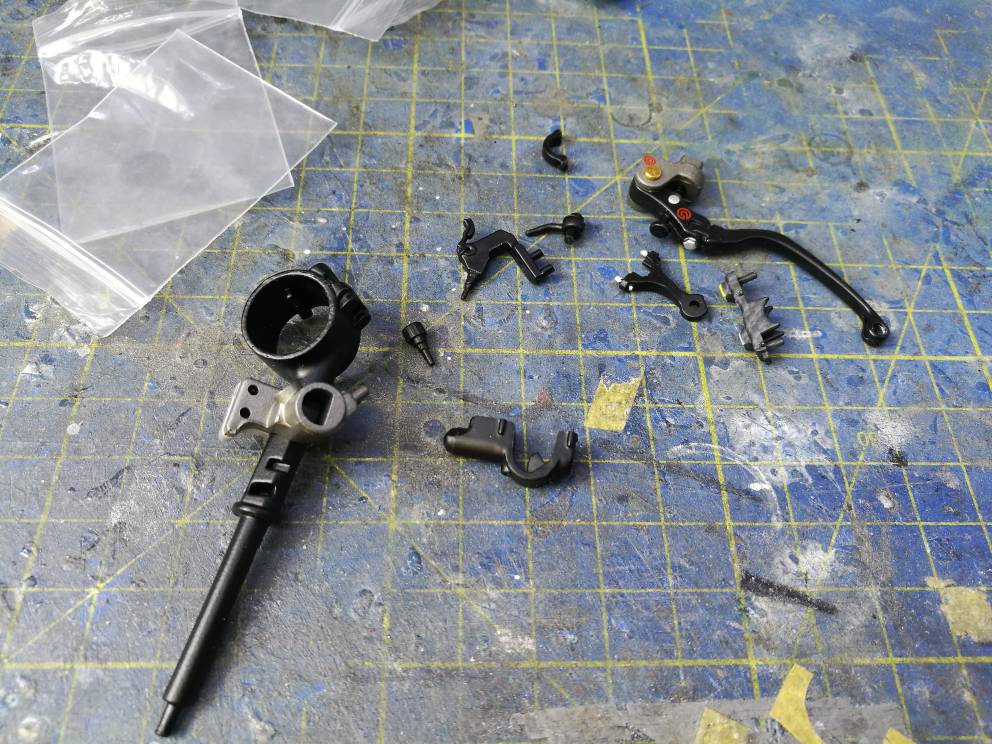

Abbiamo la struttura del comando frizione, regolatore frizione, interruttori, leva frizione raccordo

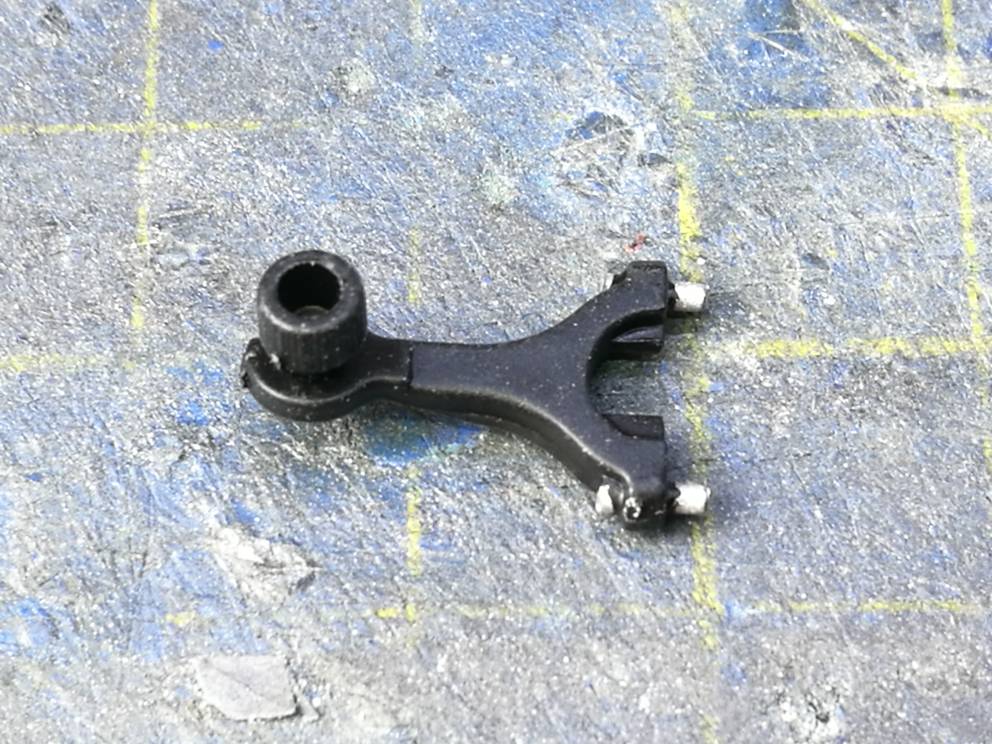

Iniziamo nel montare la vite di regolazione sul suo supporto
Ora montiamo il supporto sulla struttura principale chiudendolo dall'altra parte con la sua controparte

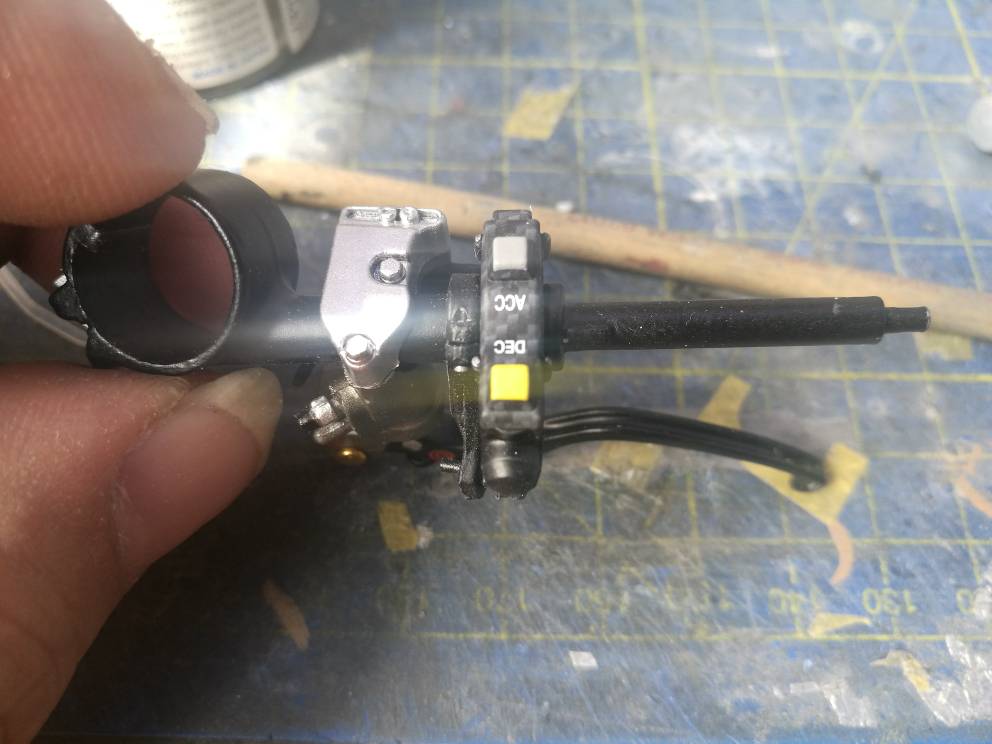

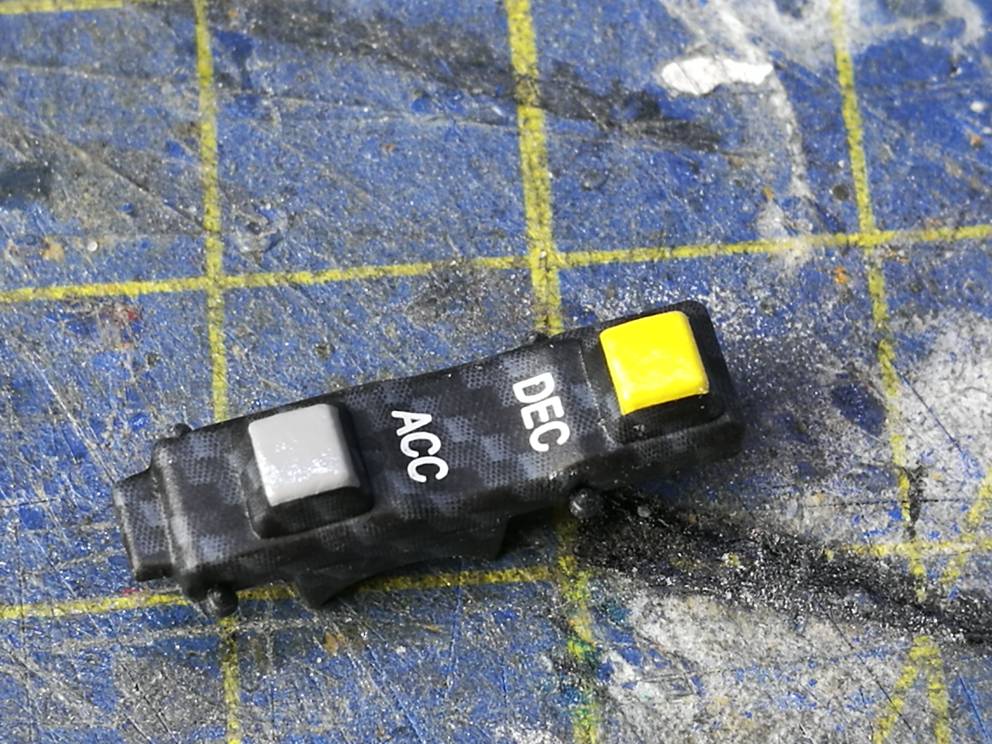

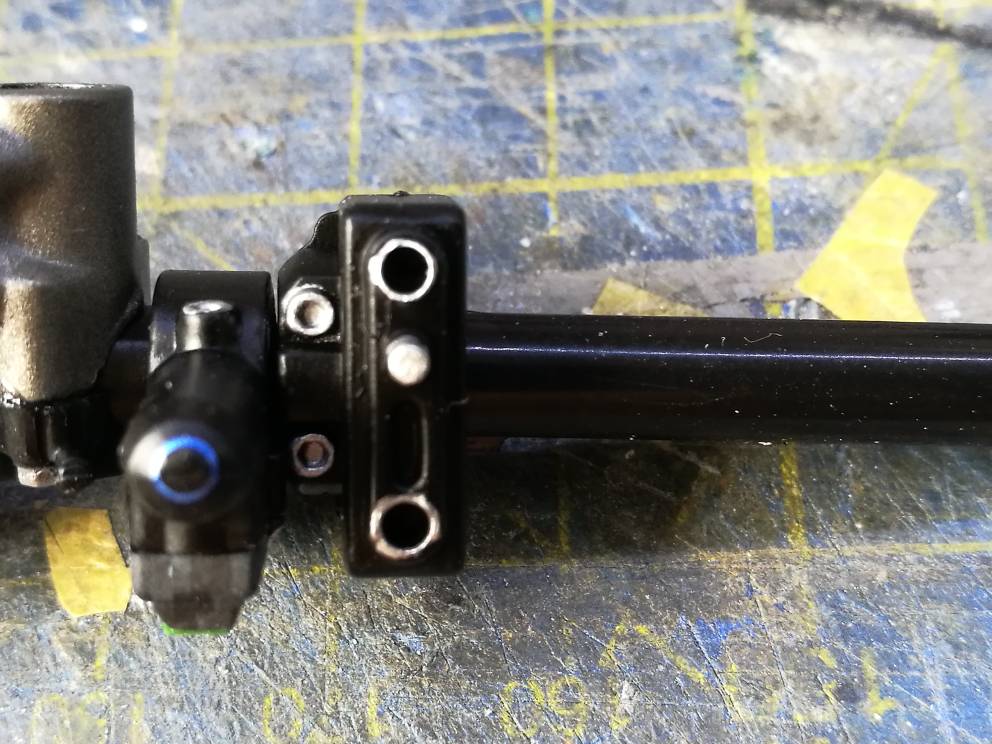

Anche l'interruttore "molto bello" va montato sulla struttura principale con la sua controparte

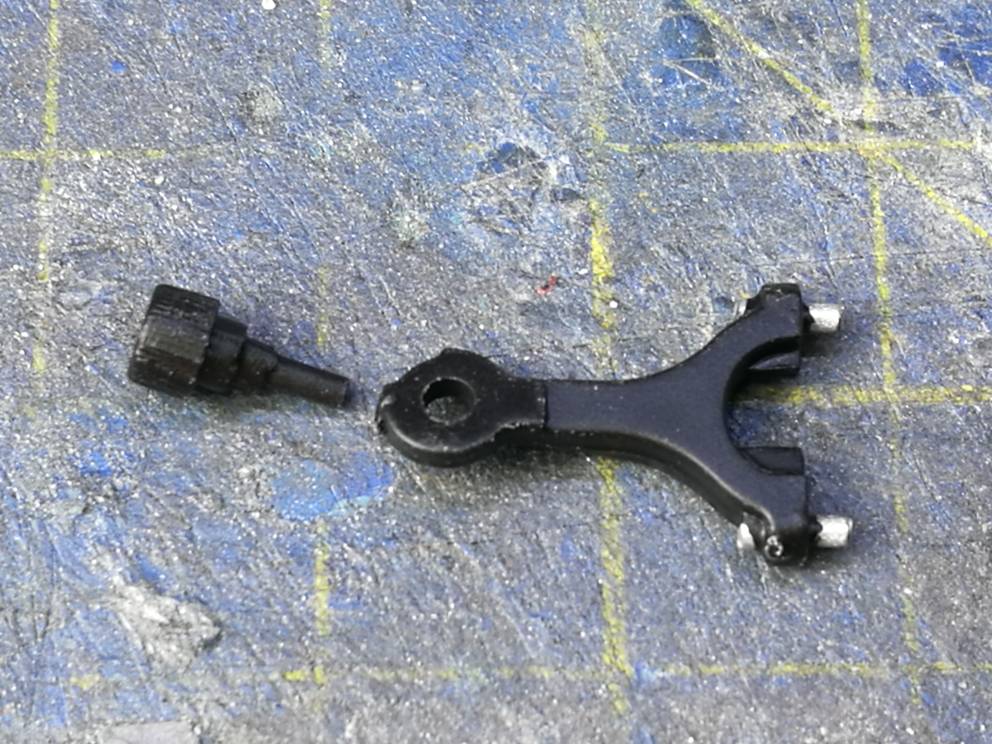

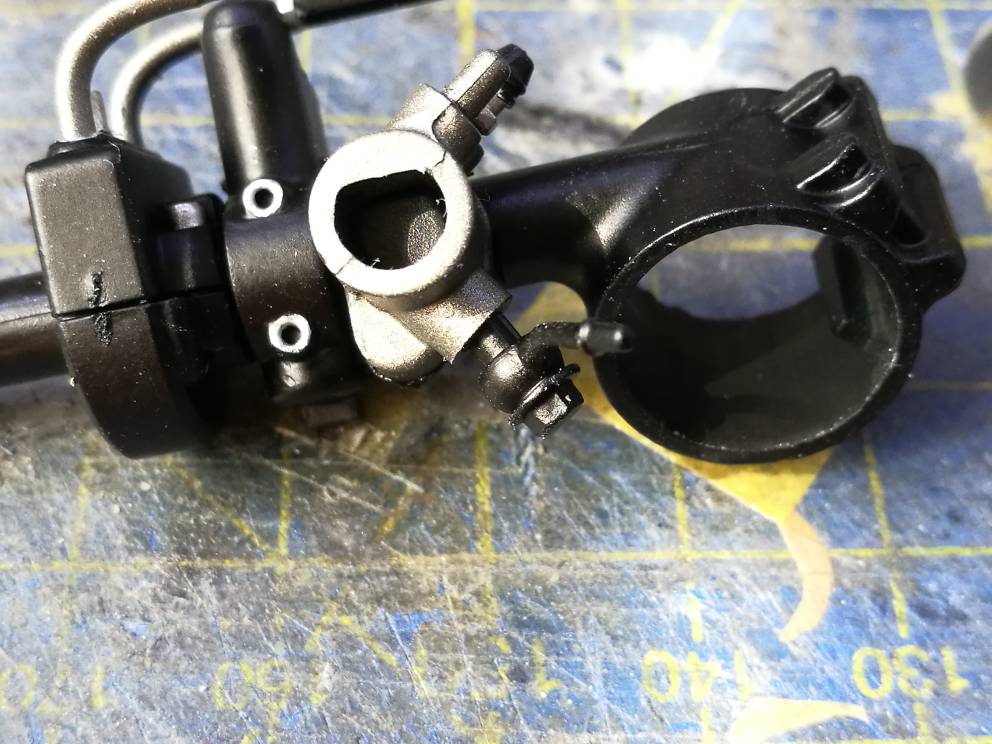

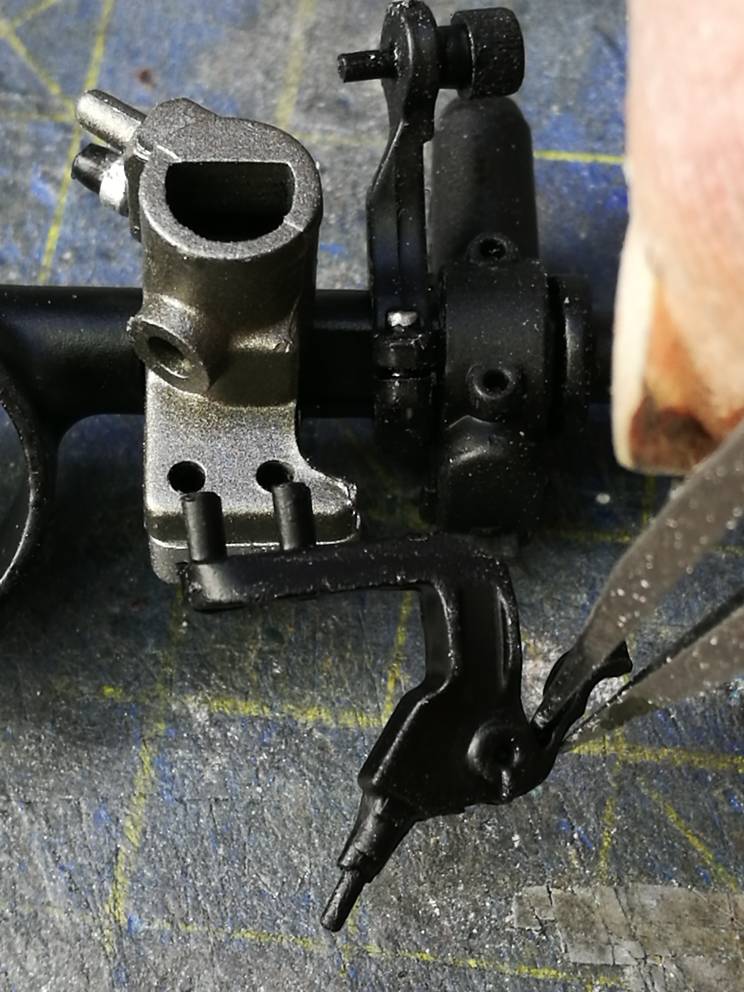

Inseriamo dall'altro lato la piccola levetta nei suoi fori, ed il raccordo al suo posto

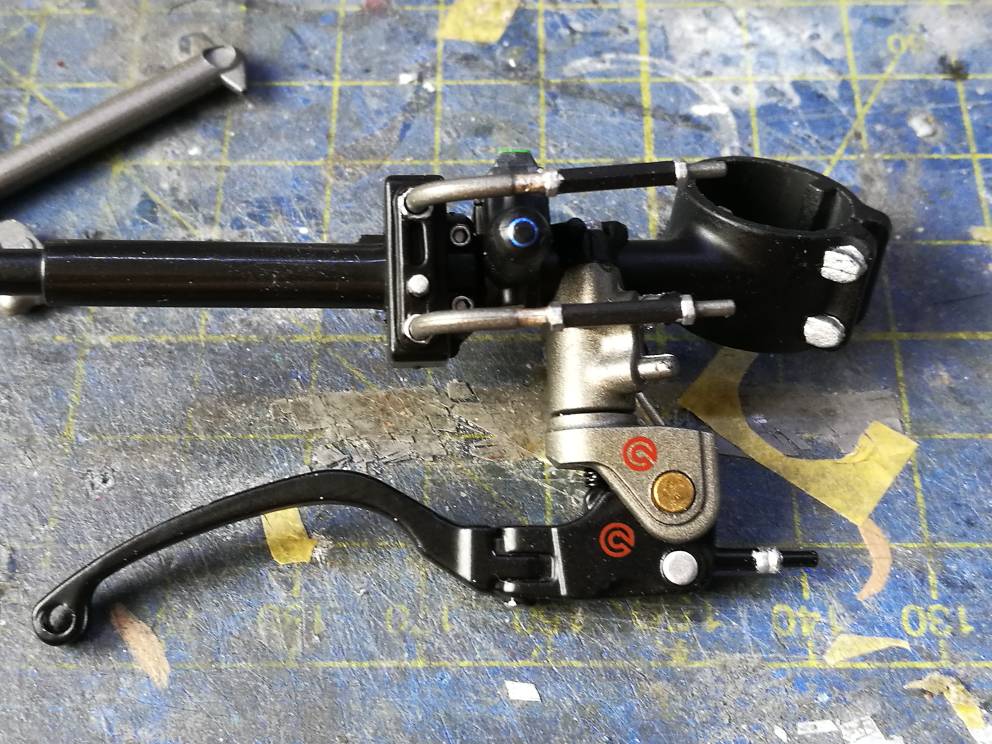

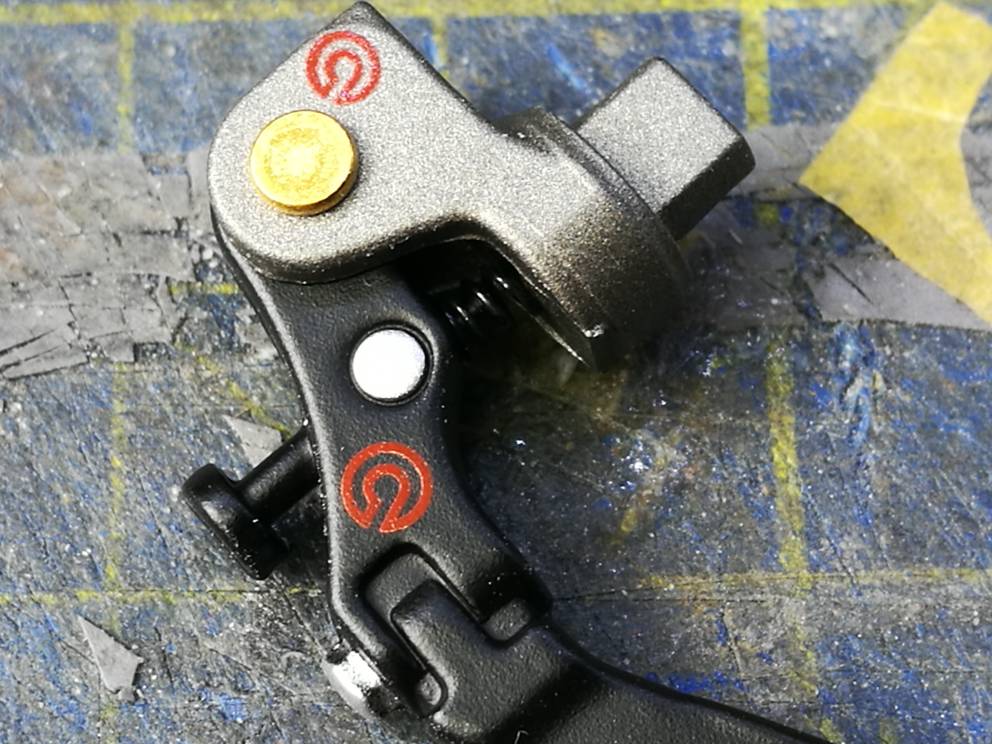

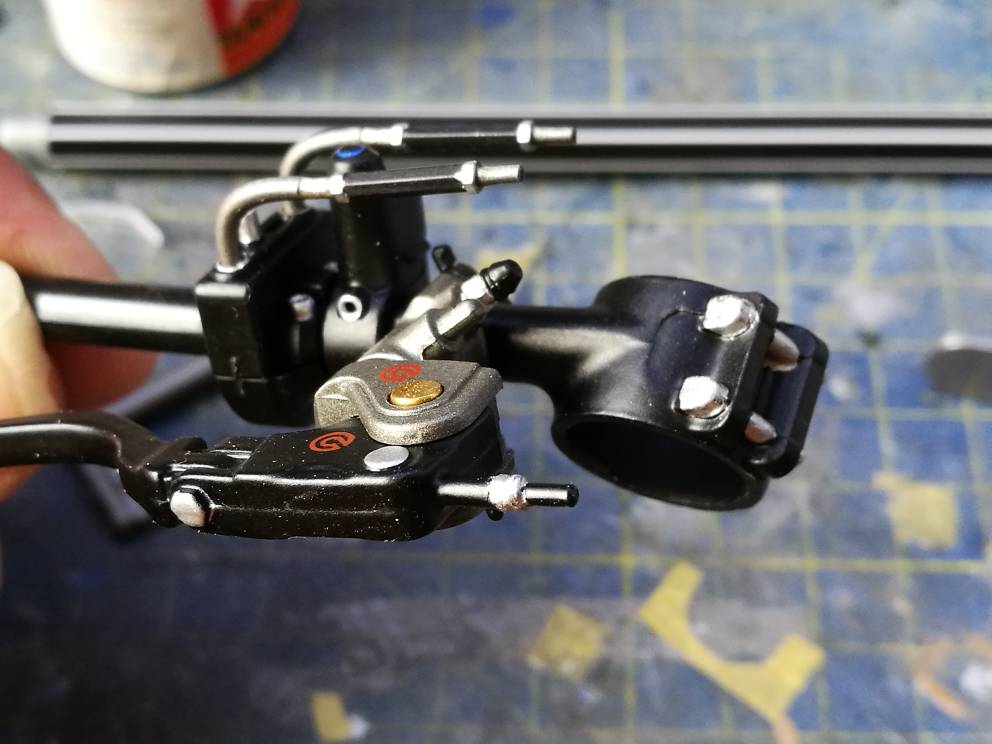

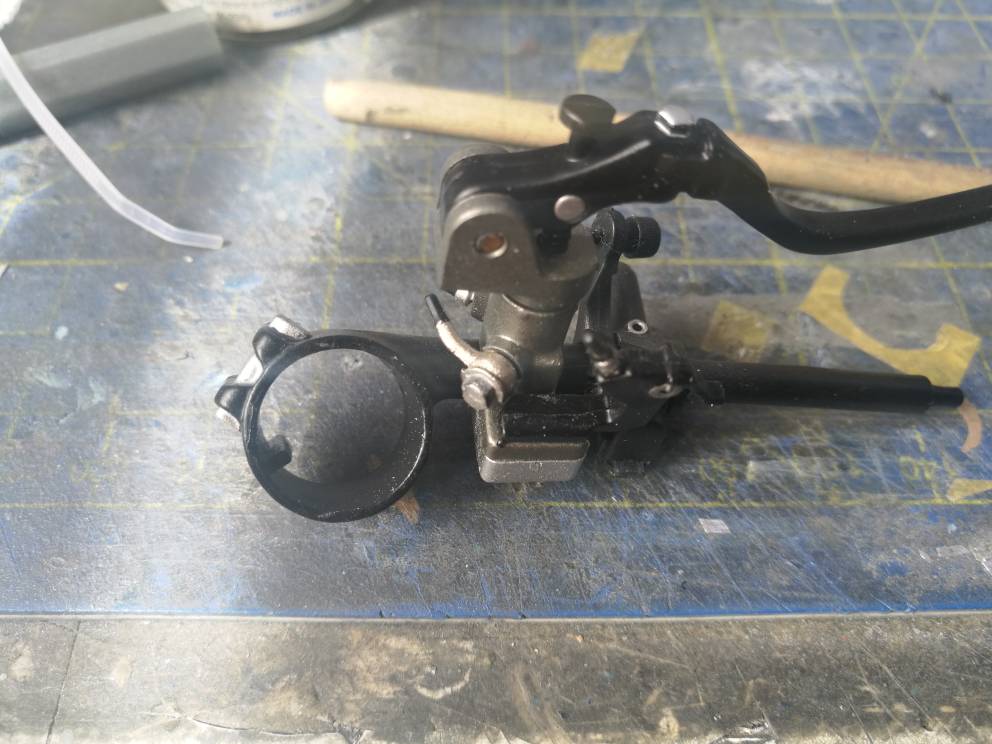

In fine la leva della frizione. Molto ben fatta e dettagliata, funziona davvero.
Ovviamente anche qui un po' di rifiniture per non avere tinte piatte
Passiamo al 68

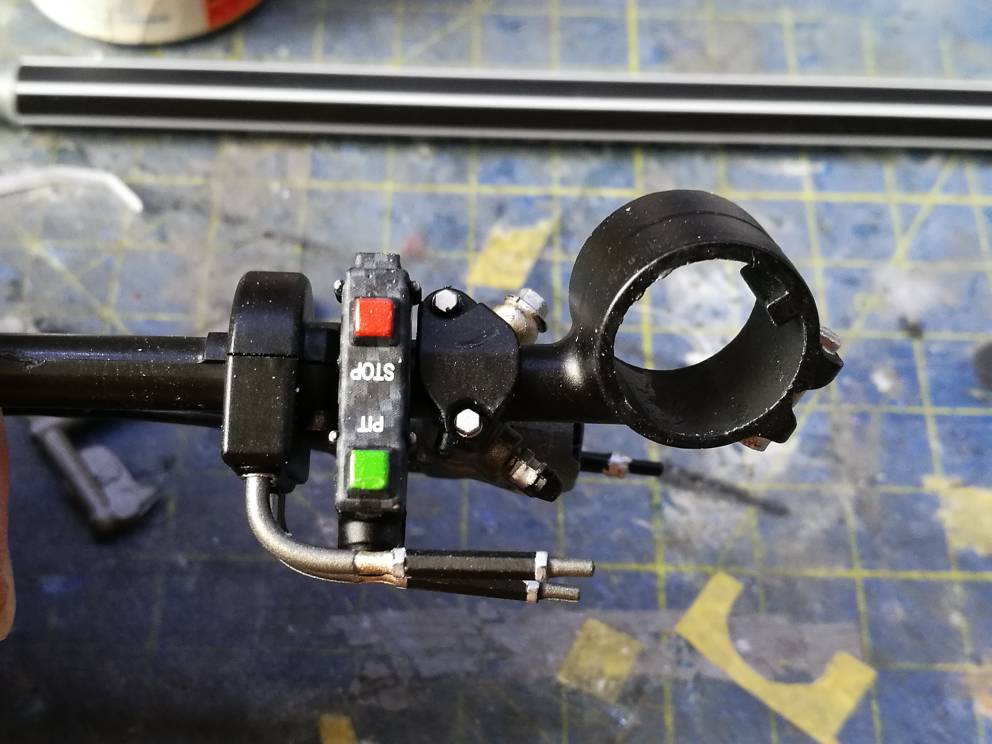

Qui abbiamo la struttura del comando del gas, altri interruttori, la leva del freno anteriore, tubicini e raccordi

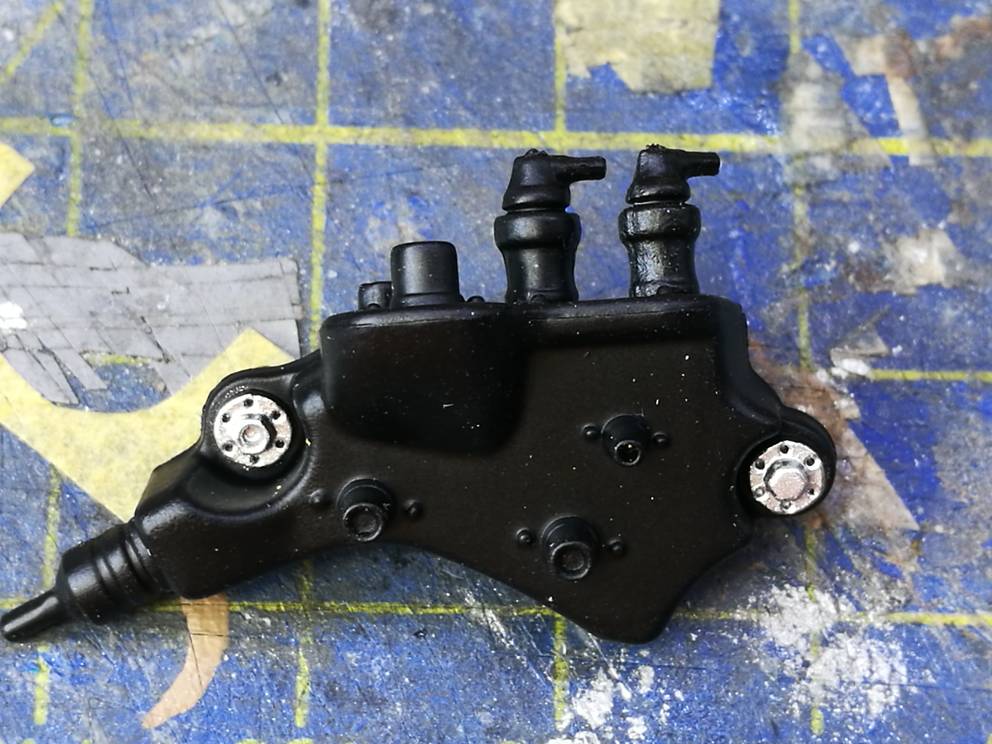

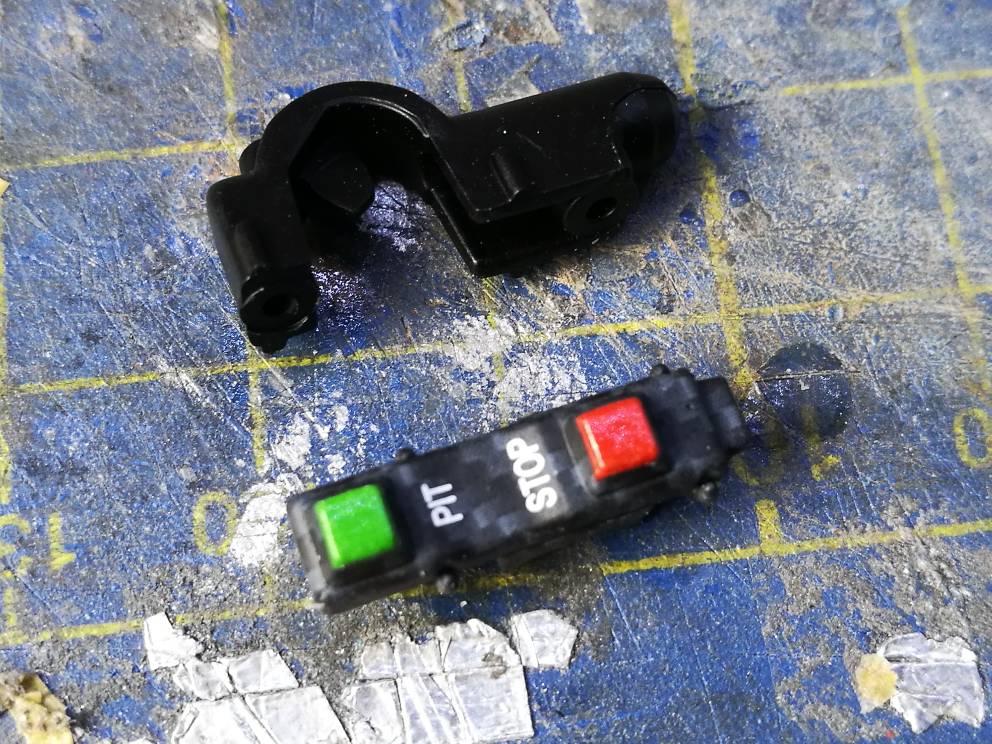

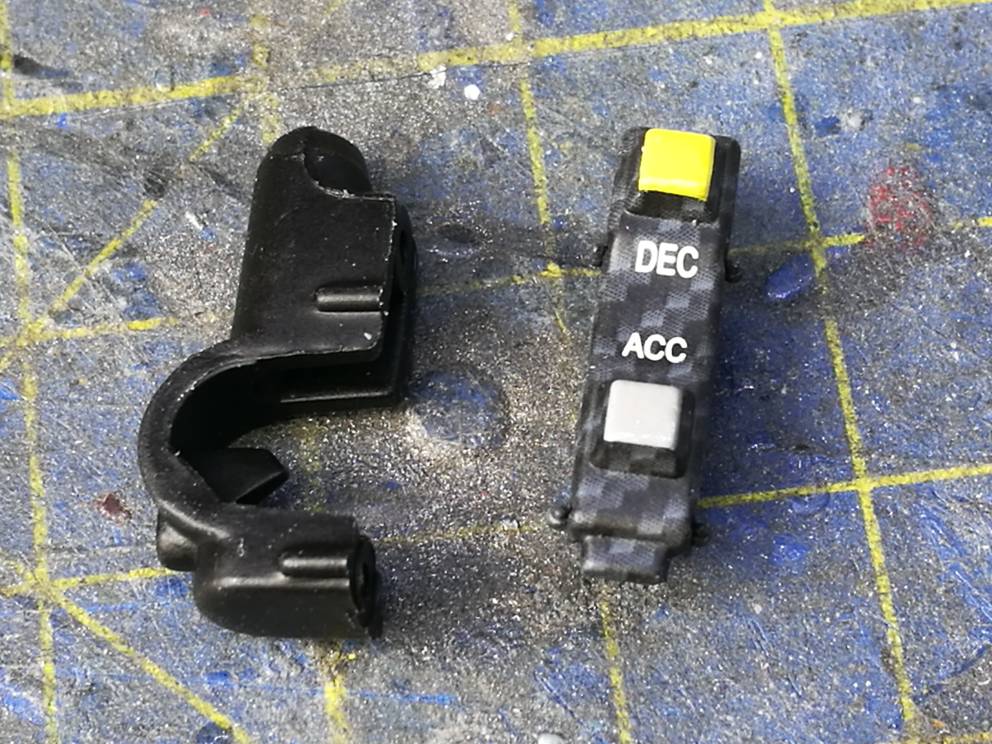

Montiamo, come prima, la scatoletta degli interruttori

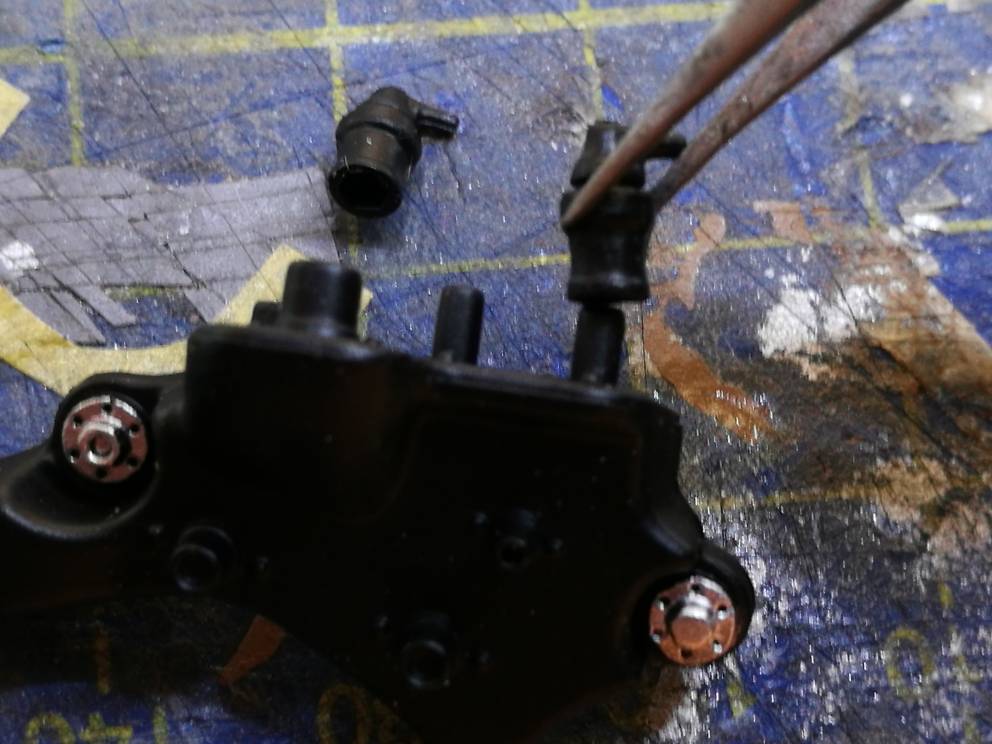

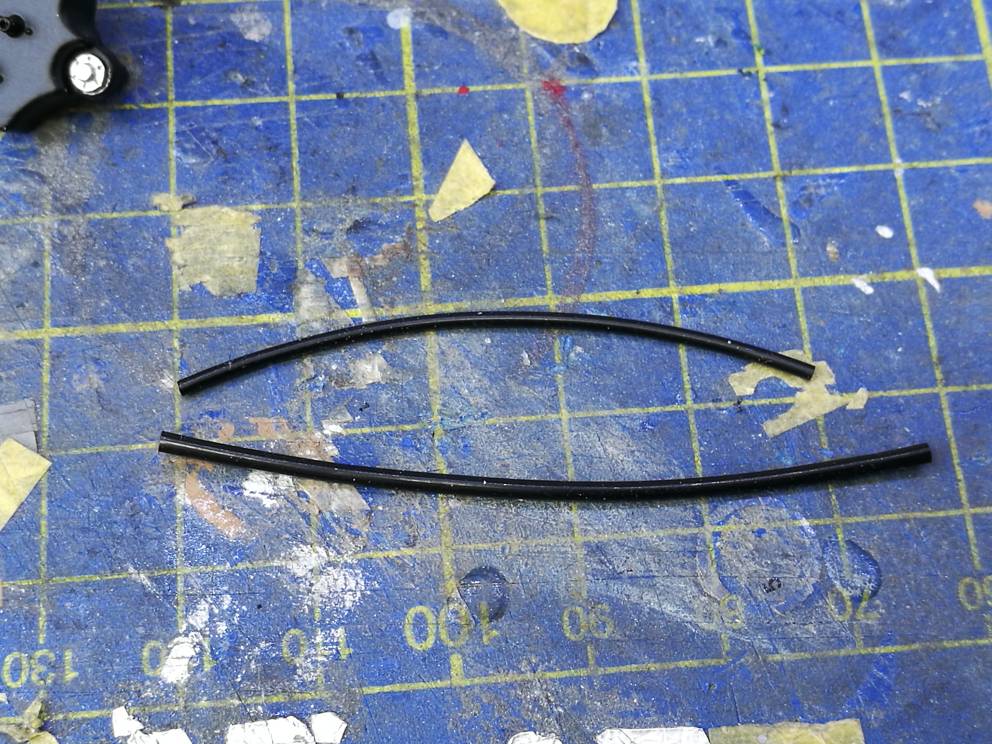

Sul comando del gas montiamo i due tubicini rigidi

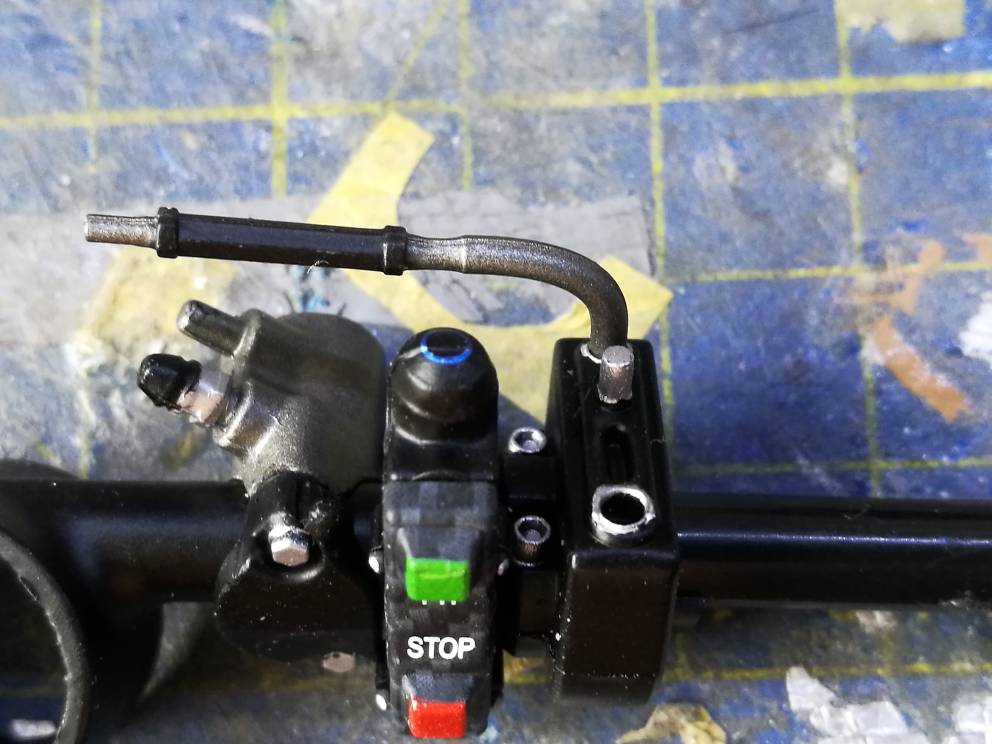

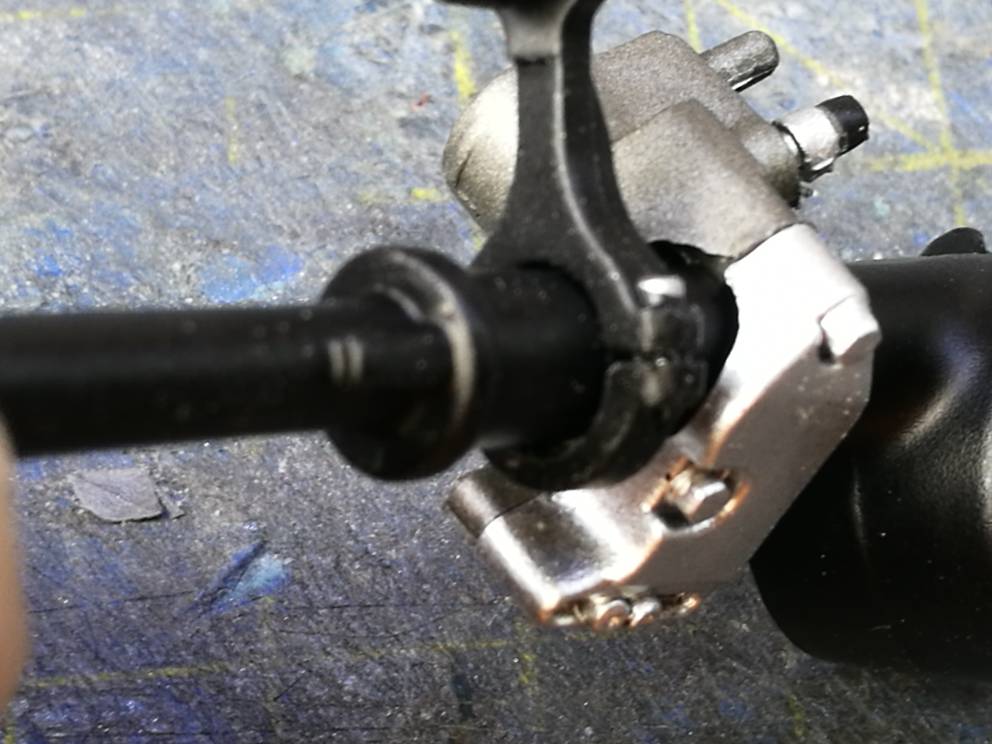

Montiamo il raccordo e la leva del freno anteriore
Ravvivato colorando qualche particolare
Risultato finale
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
17-05-19, 01:15 AM
|
#119
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
Fascicolo 69
Manopole in gomma, tappo di chiusura, barra di protezione

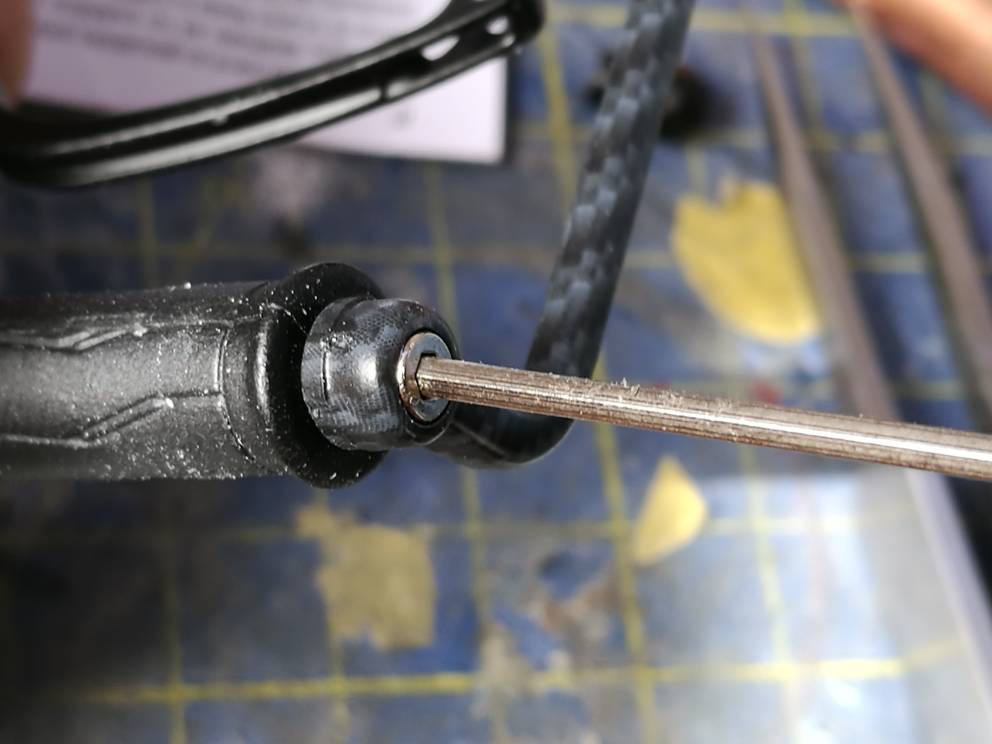

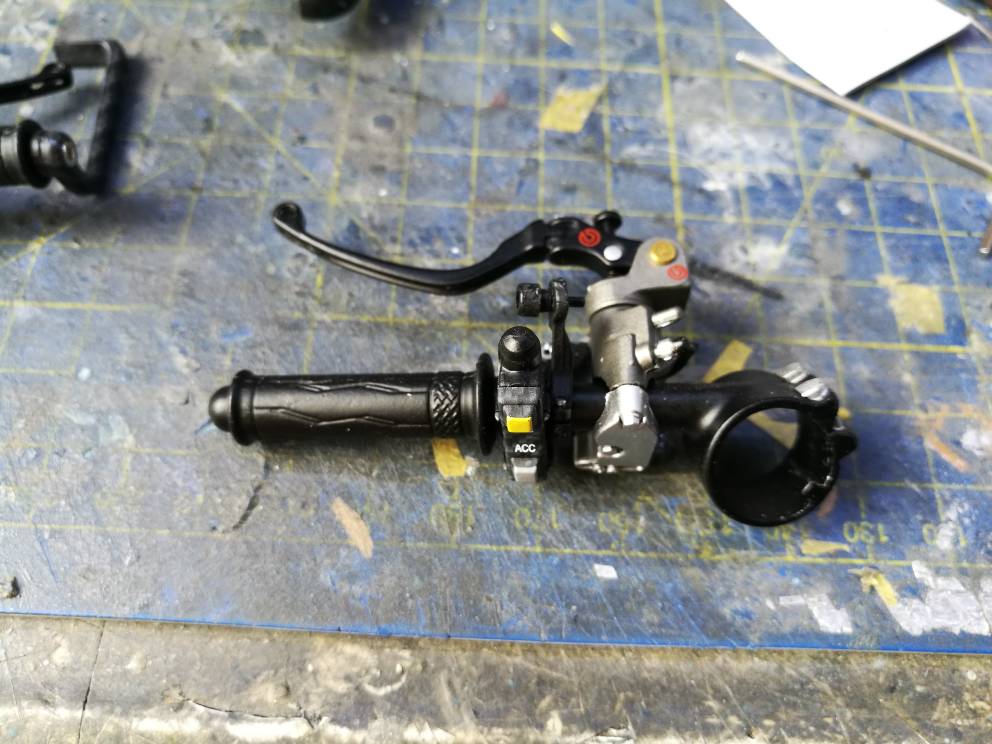

Iniziamo con l'inserimento della manopola del comando del gas
Spingiamola in fondo fino a far fuoriuscire dalla punta la chiamata per il montaggio della barretta di protezione
A questo punto montiamo la barretta utilizzando una delle viti allegate

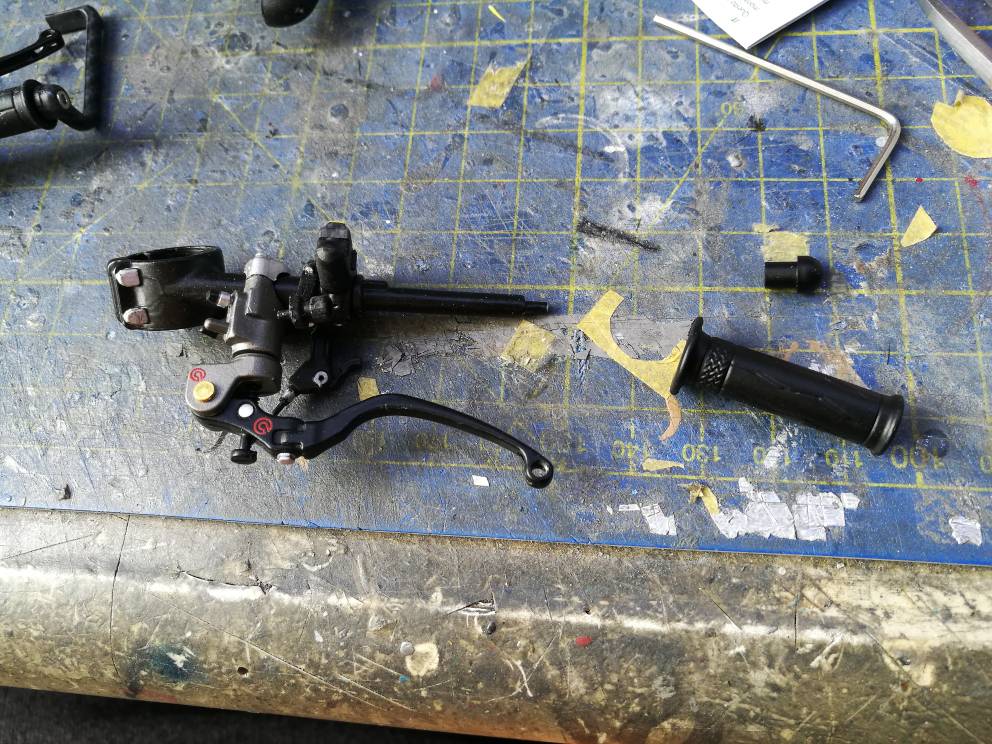

La leva del freno funziona come quella della frizione, ma provate anche ad accelerare con la manopola del gas...
Passiamo ora all'altra manopola
Inseriamola al suo posto e chiudiamo il tutto con il suo tappino

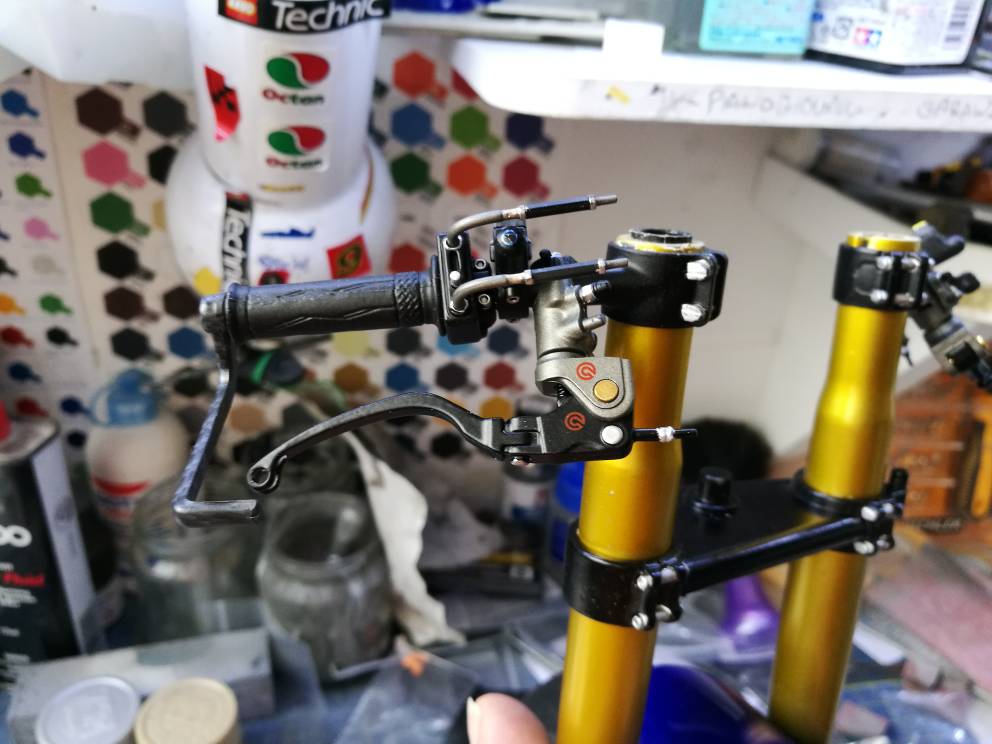

Possiamo anche inserire i due semimanubri al loro posto sugli steli della forcella
Fascicolo 70

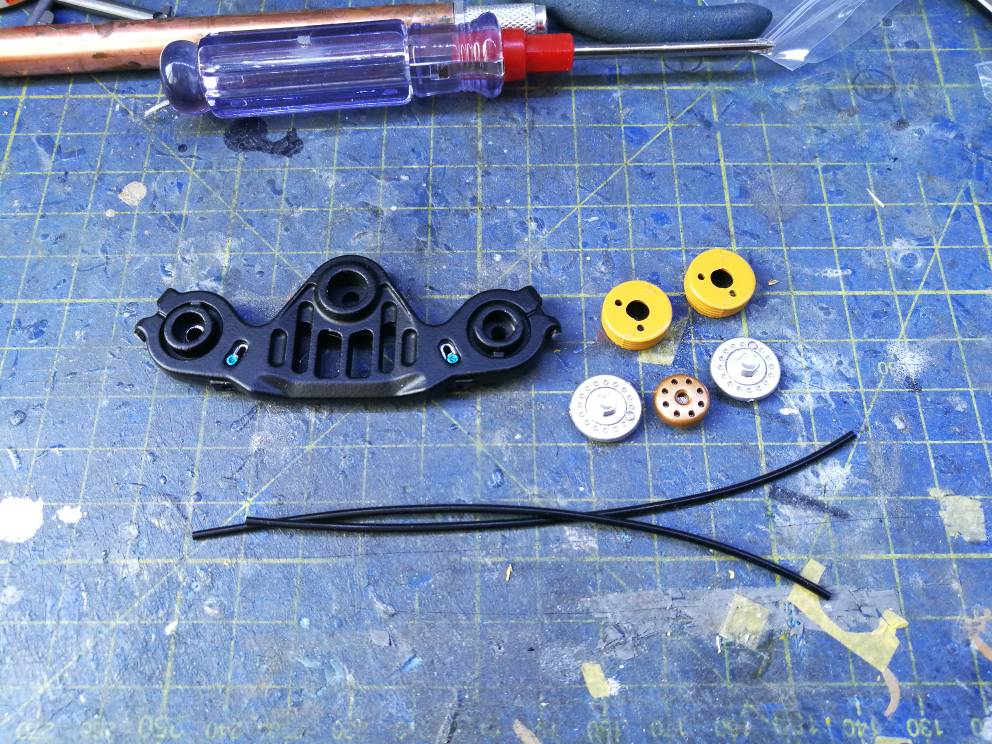

Piastra sterzo, regolatori e bulloni forcelle, ghiera canotto centrale, cavi.

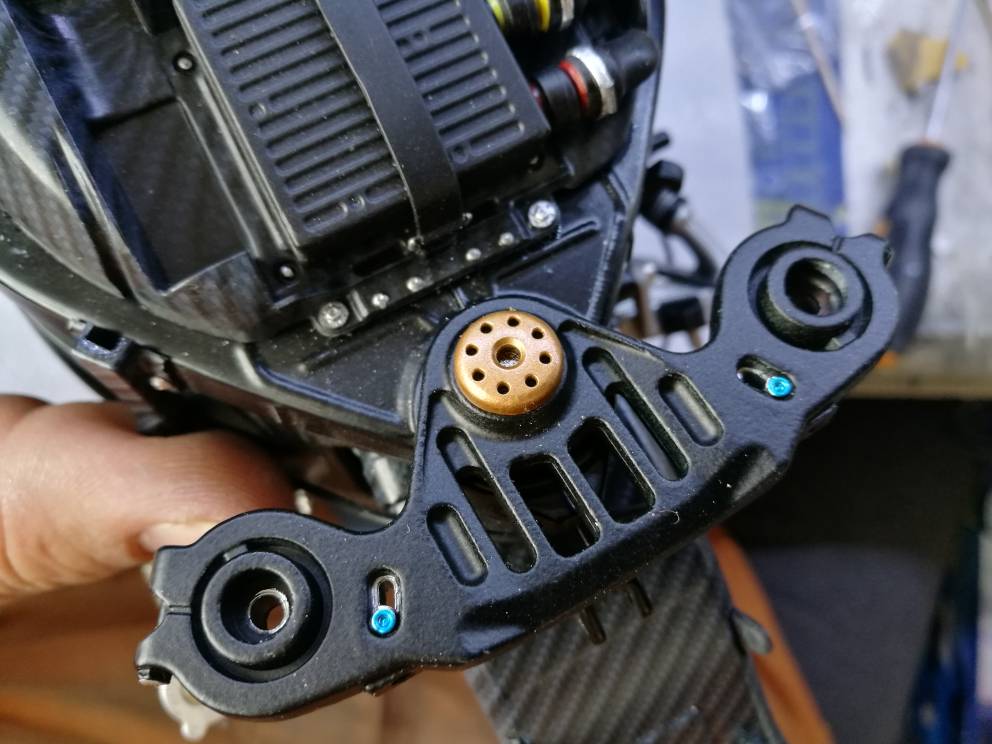

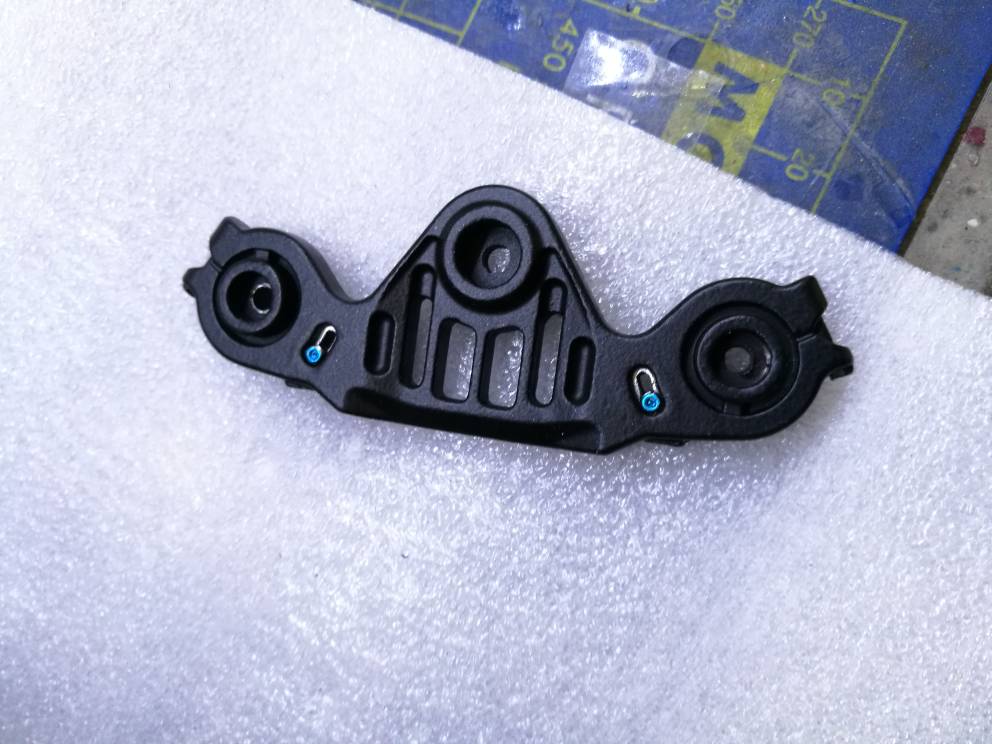

Montiamo la piastra del manubrio sul telaio utilizzando la vite indicata

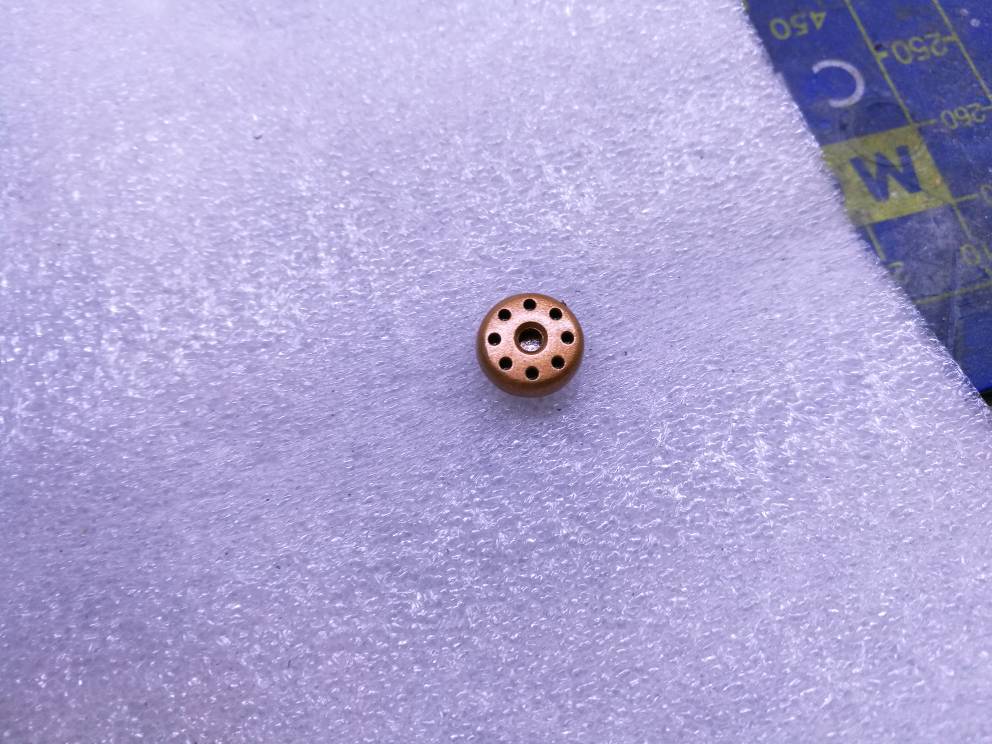

Copriamo la vite con la piccola ghiera dorata che va inserita a pressione

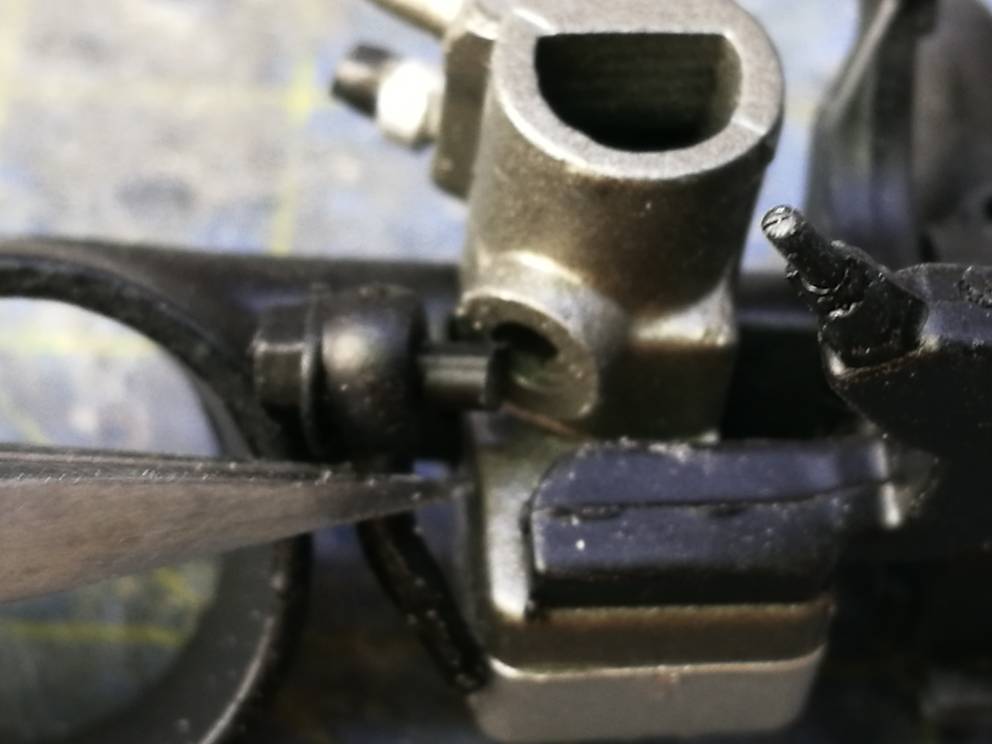

A questo punto possiamo procedere al matrimonio della forcella col telaio della moto.
Guardando sotto abbiamo un foro dove va inserita la forcella e sopra, ovviamente, le due canne della forcella vanno inserite al di sotto della piastra dello sterzo. Il tutto va inserito contemporaneamente.
Non appena tutto combacia perfettamente, fermiamo la forcella con le apposite viti

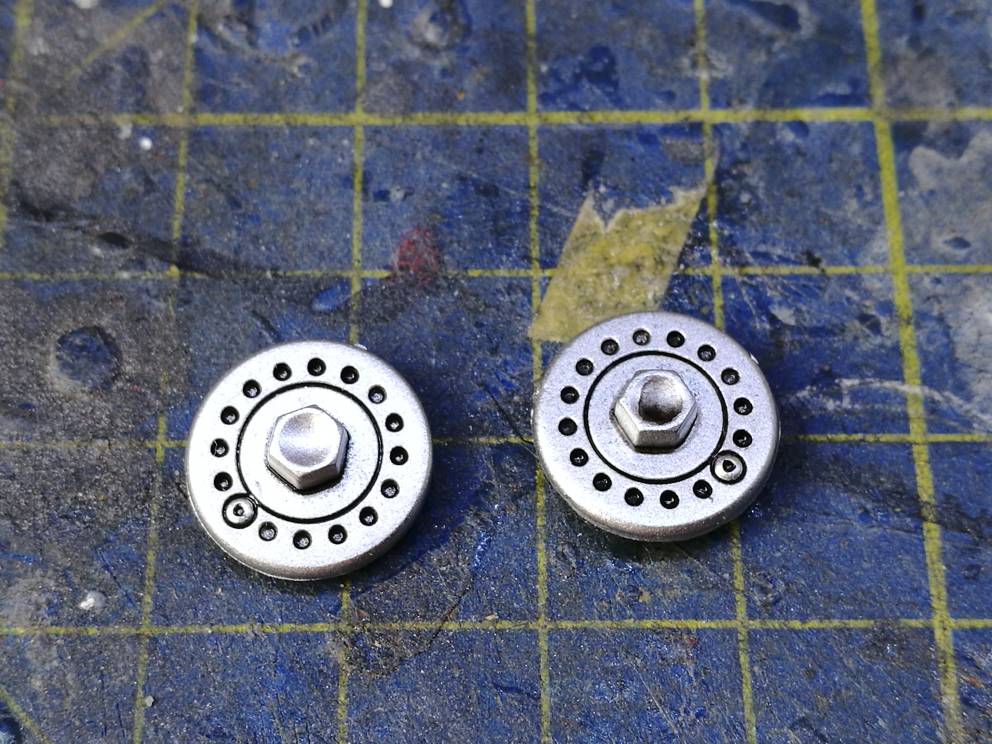

Per nascondere queste ultime, utizziamo i regolatori ed i bulloni ma prima, soprattutto i regolatori dovranno ricevere lo stesso colore degli steli
Nella foto sono gialli
Intanto i bulloni hanno ricevuto un leggero lavaggio con il pannello line
Per adesso è tutto, alla prossima
Stay Tuned
__________________
STAY TUNED
|
|
|
17-05-19, 08:46 AM
|
#120
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,428
|
Dimenticavo qualche foto del risultato finale
Stay Tuned
__________________
STAY TUNED
|
|
|
