Vecchio 12-03-10, 05:49 PM   #1
Utente

Registrato dal: Jan 2010
residenza: Francavilla al Mare
Messaggi: 673
zenit inizia ad ingranare.
predefinito Soleil royal sergal

Saluti a tutti voi modellisti. Dopo un pò di parcheggio nella sezione delle
presentazioni aspettando l'arrivo del kit, ho deciso di aprire questa discussione ed il cantiere per la mia Soleil Royal.

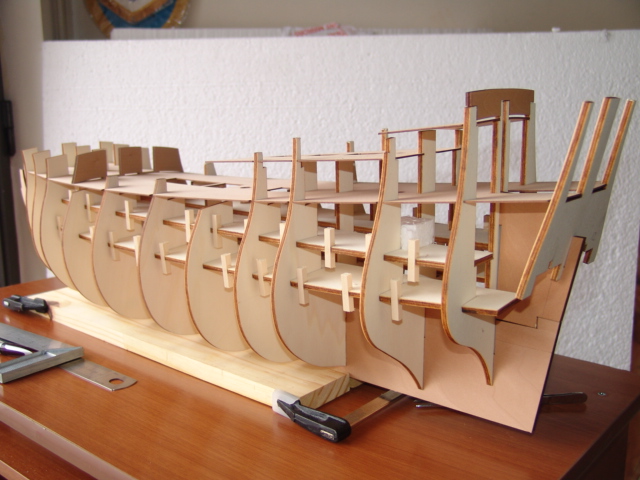

Per il momento ho incastrato tutte le 12 ordinate sulla chiglia, sistemati
due ponti inferiori con i supporti per i falsi cannoni e tre falsi ponti di coperta, ma tutto senza alcun collante per controllare l'allineamento ed avere una vista d'insieme...vedere foto.
Icone allegate
Soleil royal sergal-dsc01272.jpg   Soleil royal sergal-dsc01273.jpg
zenit non è in linea   Rispondi quotando
Vecchio 12-03-10, 06:17 PM   #2
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,763
Tuvok inizia ad ingranare.
predefinito

Beh, sembrerebbe tutto ok

In bocca al lupo per il cantiere!!!
Tuvok non è in linea   Rispondi quotando
Vecchio 12-03-10, 06:28 PM   #3
Utente

L'avatar di blusky1974

Registrato dal: Jun 2009
Messaggi: 565
blusky1974 è un newbie...
predefinito ciao

il materiale sembra ottimo
raschia un po' le ordinate perche' essendo tagliate al laser la colla potrebbe non far effetto...
ma e' il primo modello che realizzi?
se non lo e' posta le foto degli altri che fa sempre piacere, ciao blu.
__________________
"Tutti gli uomini in coperta! I gabbieri arriva! I cannonieri ai pezzi! I bucanieri a prua! Si combatte, boia d'un demonio! Si torna a combattere sul serio!"
Tortuga
blusky1974 non è in linea   Rispondi quotando
Vecchio 14-03-10, 11:35 PM   #4
Utente Junior

L'avatar di spartano

Registrato dal: Jan 2010
Messaggi: 55
spartano è un newbie...
predefinito

anchio ti faccio i miei auguri x il tuo cantiere buona fortuna
spartano non è in linea   Rispondi quotando
Vecchio 18-03-10, 12:31 PM   #5
Utente

Registrato dal: Jan 2010
residenza: Francavilla al Mare
Messaggi: 673
zenit inizia ad ingranare.
predefinito Soleil royal sergal

Quote:
Originariamente inviata da blusky1974 Visualizza il messaggio
il materiale sembra ottimo
raschia un po' le ordinate perche' essendo tagliate al laser la colla potrebbe non far effetto...
ma e' il primo modello che realizzi?
se non lo e' posta le foto degli altri che fa sempre piacere, ciao blu.
ok blusky terrò da conto il tuo consiglio; ho fatto aeromodellismo in anni passati ma ora ho deciso di costruire un veliero un pò con il kit di montaggio e molto con l'aiuto di tutti voi esperti di modellismo navale.
Infatti mi è sorto un problemino: il veliero ha uno sviluppo orizzontale non
rettilineo ma un pò "a banana" (vedi foto) per cui dopo aver applicato il 1° e 2° fasciame dovrei, secondo le istruzioni, disegnare le posizioni dei sabordi. Ma senza un dima o altro indirizzo dove trovo l'esatta posizione dei sabordi, degli incintoni...? Allora ho disegnato su lucido sovrapposto
al disegno della vista di fianco della nave, linee verticali corrispondenti alle ordinate, orizzontali per gli incintoni, per la chiglia ed altro (le foto forse spiegano meglio). Poi riporterò sul modello tutti i punti misurati orizzontalmente e perpendicolarmente rispetto alla chiglia.
C'è un altro metodo?
Saluto tutti zenit
Icone allegate
Soleil royal sergal-dsc01279.jpg   Soleil royal sergal-dsc01277.jpg   Soleil royal sergal-dsc01278.jpg

zenit non è in linea   Rispondi quotando
Vecchio 18-03-10, 01:16 PM   #6
Utente

L'avatar di paolone110

Registrato dal: Oct 2008
residenza: Milano
Messaggi: 323
paolone110 è un newbie...
predefinito

Ciao Zenit,
uno sviluppo orizzontale non rettilineo è assolutamente normale, specie in navi del '600!!
Si chiama insellatura!! Altra curva che dovrebbe avere il ponte è il bolzone, ovvero una sorta di schiena d'asino che aiuta l'acqua a defluire dagli ombrinali fuori lo scafo!!

Per la localizzazione dei sabordi, io ti consiglio di fasciare lo scafo con il primo fasciame e poi, rifinito e lisciato per bene, userei quel lucido che hai disegnato per trovare le coordinate giuste!! Aggiungi la linee superiore delle impavesate e usale come riferimento!!

Cosa dicono le istruzioni riguardo il posizionamento dei blocchetti delle canne tronche??

Ma aspetti altri pareri + autorevoli del mio!!

Ciao e buon lavoro!!
Paolo
paolone110 non è in linea   Rispondi quotando
Vecchio 18-03-10, 02:20 PM   #7
Utente

L'avatar di blusky1974

Registrato dal: Jun 2009
Messaggi: 565
blusky1974 è un newbie...
predefinito ciao

dobbiamo ammettere che come primo modello hai scelto uno abbastanza complicato ma non impossibile...
nel kit che hai comprato dovrebbero esserci delle istruzioni che di massima ti aiutano nell'individuare la posizione dei portelli dei cannoni... va benissimo la soluzione che hai adottato ma puoi aiutarti anche con del nastro da carrozziere magari colorato per farlo risaltare di piu' steso da poppa a prua...

per il momento non ti aggitare listella tutto lo scafo cercando di rastremare a poppa e prua i listelli meglio che puoi, aiutati con un pialletto con la lametta e' ottimo, piega i listelli con la candela dentro un barattolo di latta per non scottarti!! rafforza i listelli internamente con colla vinilica!!!
ci sono una marea di consigli da darti...

ma il modello prevede dei supporti per le "mezze canne"? cioe' dei finti cannoni a vite? in tal caso vanno incollati sulle ordinate...
dai una letta a tutto il progetto per avere una visione d'insieme del modello...
ciao blu...
__________________
"Tutti gli uomini in coperta! I gabbieri arriva! I cannonieri ai pezzi! I bucanieri a prua! Si combatte, boia d'un demonio! Si torna a combattere sul serio!"
Tortuga
blusky1974 non è in linea   Rispondi quotando
Vecchio 18-03-10, 02:31 PM   #8
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

Ciao, auguri per il tuo splendido modello - uno dei più belli in circolazione secondo me!
A dir la verità, la casa costruttrice di solito include una dima, oppure uno schema disegnato, che va appoggiata sul fianco del modello. Hai rovistato ben bene?
madamalouise non è in linea   Rispondi quotando
Vecchio 18-03-10, 03:09 PM   #9
Utente Senior

L'avatar di Alby95

Registrato dal: Feb 2009
residenza: Reggio Calabria
Messaggi: 1,749
Alby95 è un newbie...
predefinito

Zenit ha perfettamente ragione, nei kit della mantua le dime sono inesistenti, infatti nel san Felipe e credo anche nel Solei Royal il secondo fasciame è tagliato al laser e va semplicemente applicato in tre fascie...
Alby95 non è in linea   Rispondi quotando
Vecchio 18-03-10, 04:07 PM   #10
Utente

Registrato dal: Jan 2010
residenza: Francavilla al Mare
Messaggi: 673
zenit inizia ad ingranare.
predefinito

Nel kit della Mantua non esistono sorte di dime e le istruzioni dicono testualmente: "Utilizzando la vista in fianco in scala 1:1 (tavola 5) disegnare con una matita tenera le posizioni dei sabordi".
Questo dopo aver applicato il 1° fasciame con listelli di tiglio da 1,5x6 e il
2° con quelli di noce da 1x6 e aver incollato i 4 mezzi ponti con i supporti
(vedi le prime due foto)a circa 2,5-3 cm dal fasciame.
A proposito, non vi sembra un pò fuori misura il listello esterno di noce da 6 mm? Magari dopo una buona rasata e lisciata non si notano molto.
Ciao e grazie a tutti
zenit
zenit non è in linea   Rispondi quotando
Vecchio 18-03-10, 05:54 PM   #11
Utente Senior

L'avatar di capitan red

Registrato dal: Mar 2009
Messaggi: 3,563
capitan red inizia ad ingranare.
predefinito

ciao.
m'intrometto nel discorso,considerato il fatto di mancanza della dima x i sabordi,trovo ottimo il tuo metodo di riportare le posizioni.Pero',un piccolo consiglio, prima di rivestire lo scafo ,presenta la tua dima in posizione,questo solo x verificare che le aperture non vadano a combaciare sulla costa di una qualsiasi ordinata,questo solo x non trovarti brutte sorprese a scafo rivestito .

Dario!!
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
capitan red non è in linea   Rispondi quotando
Vecchio 18-03-10, 09:32 PM   #12
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

X ZENIT: vero.... Il listello in noce da 6 mm alla scala 1:72 - 1:78 non è realistico. Meglio andrebbe il listello da 3 mm...

X CAPITAN RED: esatto... mi intrometto solo per spiegare perché: sai che bello, bucare un sabordo e trovarci sotto l'ordinata? Scavarla senza toccare il fasciame finito non è semplice
madamalouise non è in linea   Rispondi quotando
Vecchio 18-03-10, 09:36 PM   #13
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,832
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

Quote:
Originariamente inviata da capitan red Visualizza il messaggio
......,presenta la tua dima in posizione,questo solo x verificare che le aperture non vadano a combaciare sulla costa di una qualsiasi ordinata,questo solo x non trovarti brutte sorprese a scafo rivestito .

Dario!!
.... o anche in corrispondenza di una sartia.

Trink
trinchetto non è in linea   Rispondi quotando
Vecchio 19-03-10, 08:48 AM   #14
Utente Senior

L'avatar di capitan red

Registrato dal: Mar 2009
Messaggi: 3,563
capitan red inizia ad ingranare.
predefinito

giusto!!! Trink.
piccola dimenticanza la mia ,e' importante considerare anche le sartie.

ora hai tutte le coordinate x non trovare sorprese. buon lavoro.

ciao Dario!!
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
capitan red non è in linea   Rispondi quotando
Vecchio 20-03-10, 04:36 AM   #15
Utente

Registrato dal: Jan 2009
Messaggi: 429
alexbg è un newbie...
predefinito

Quote:
Originariamente inviata da Alby95 Visualizza il messaggio
Zenit ha perfettamente ragione, nei kit della mantua le dime sono inesistenti, infatti nel san Felipe e credo anche nel Solei Royal il secondo fasciame è tagliato al laser e va semplicemente applicato in tre fascie...
Errore: nei kit Mantua le dime ci sono eccome. Almeno nella Victory e nella S.Felipe.
alexbg non è in linea   Rispondi quotando
