Fiat mefistofele

[Riccardi Davide]

Originariamente inviata da massimo67_

Visti e studiati sul tuo wip. Gran lavoro! Io ho intenzione di rifare i 4 cerchi sostituendo i raggi in filo armonico ed aggiungere quelli mancanti, non mi spingere oltre, comunque il tuo studio mi è stato molto utile.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

Allora se può interessare per quanto riguarda i cerchi potrei farti fare una stampata di cerchi, mozzi, dadi ortogonali e valvole.
I raggi chiaro li dovrai fare tu come l’attrezza per il montaggio ( ti fornirò le foto in meri).
I raggi anche io li ho fatti in acc. armonico da bobina.
Ma ti dico subito che dovrai raddrizzarli perché sono curvi. Conosci la tecnica per far ciò?
Ripeto sentiamoci è meglio.


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Ciao a tutti, un avanzamento, sul blocco motore ho finito di preparare il fondo.
Ora manca solo la verniciatura alluminio.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Ciao a tutti, nonostante il poco tempo a disposizione sono riuscito a fare un piccolo avanzamento. Accantonato momentaneamente il motore mi sto dedicando al suo telaio di supporto.
Ho iniziato a lavorare sui quattro supporti che partono dal telaio, inizialmente lavorando con il plasticard ed in fine ricavando il profilo con del forex da 3mm incollando tre pezzi insieme. In fine ho incollato sulla parte a vista un plasticard da 0,25 mm. Ora per completare il primo pezzo farò delle prove per simulare la saldatura.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

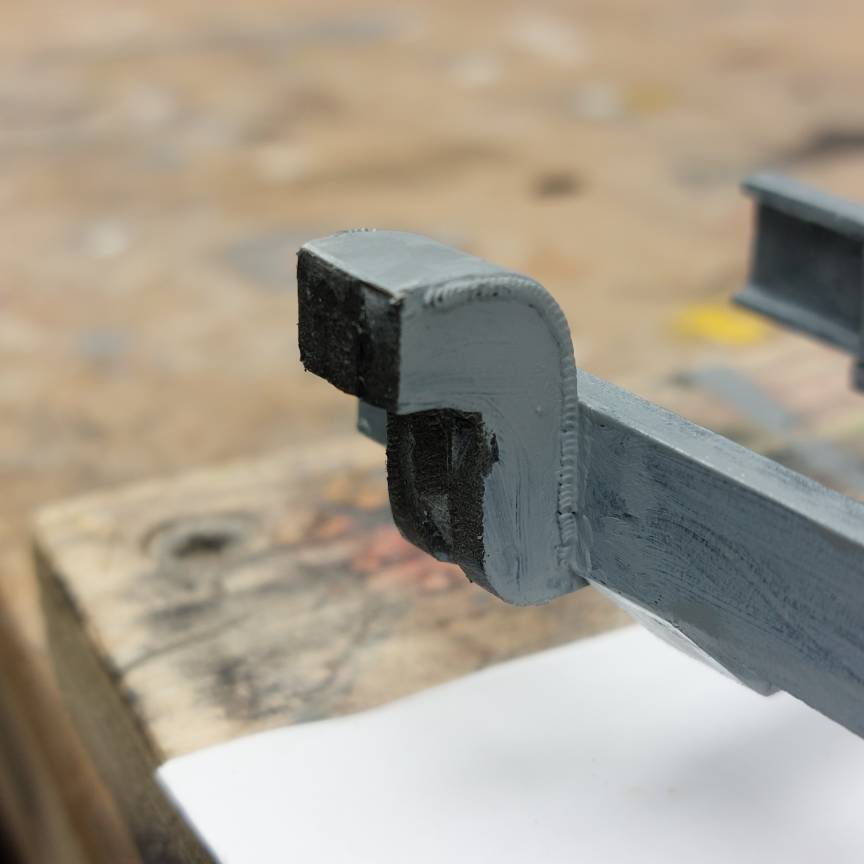

Buongiorno, dopo avere avuto la conferma da un nostro collega modellista che questa struttura era stata saldata, ho fatto la prima prova per realizzare le saldature.
Ho usato del filo di rame circa 0,2 mm avvolto su un tondino di acciaio armonico da 0,5 mm, l'ho schiacciato ed incollato sul pezzo.
Ho dato una mano di nero lucido a pennello ed ora attenderò che asciughi per vedere l'effetto finale.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

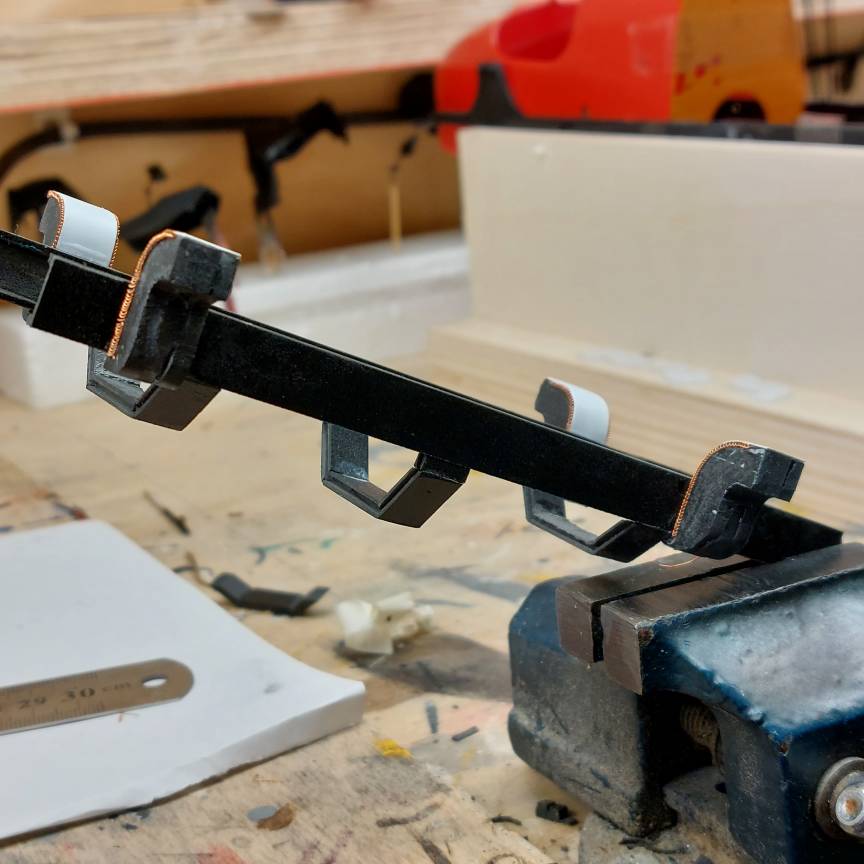

Un altro lavoretto finito. Ho posizionato ed incollato supporti e longheroni del basamento motore, ora resta da realizzare la parte sotto.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Ultimo lavoro di oggi, ho terminato la struttura del supporto motore, ora resta da fare la finitura.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Ciao a tutti, in questi giorni ho terminato l'applicazione delle saldature sul supporto motore poi ho dato una mano di antiruggine molto spesso a pennello, quasi a stuccare la maglie del filo e su tutta la struttura ho dato il fondo a pennello molto diluito. In questo modo la finitura ad aerografo dovrebbe far risaltare l'effetto del pennello ma con poco spessore

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

Poi ho dato l'alluminio sul blocco motore Con un primo leggero lavaggio ed ho iniziato il lavoro sul volano

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

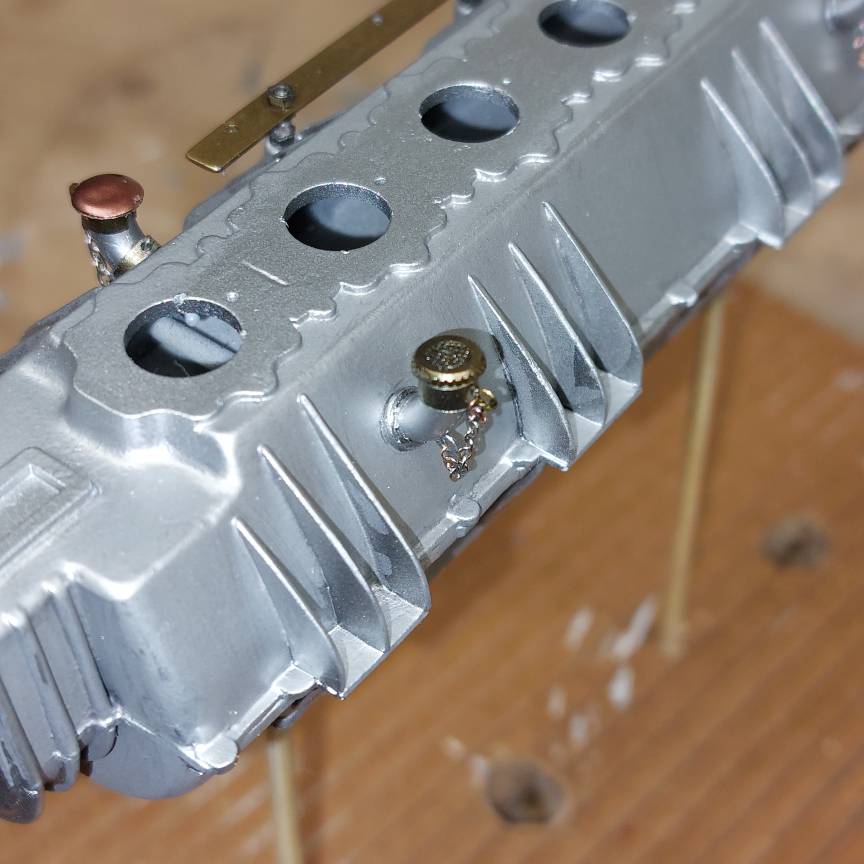

Ultimo lavoro di oggi, ho iniziato a lavorare sui tappi e sfiati dell'olio, in questo caso quelli sul lato destro.
Sto usando dello stagno da 0,2mm
e plasticard.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[massimo67_]

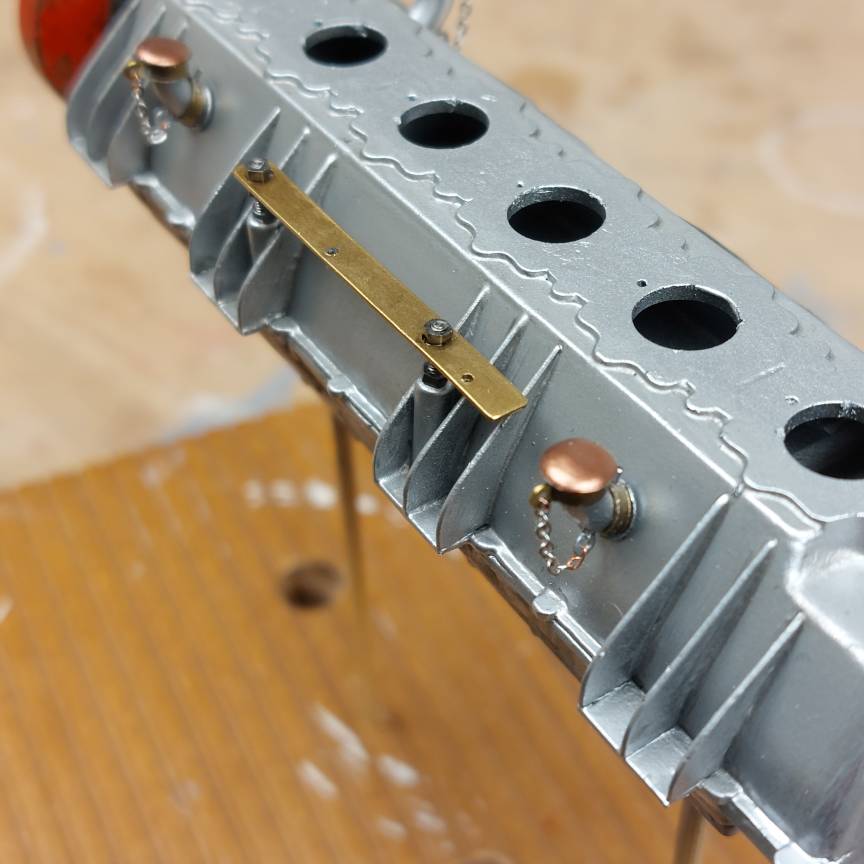

Oggi, qualche piccolo montaggio sulla destra del motore, compreso l'incubo delle catenelle sui tappi ma tutto sommato sta andando bene

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[IvanT68]

Che dettagli!!! E che pazienza, immagino.


Sent from my iPhone using Forum

[massimo67_]

La pazienza non mi manca, per i dettagli faccio meglio che posso. Il problema vero è che non ci vedo mica più bene.

Intanto ho posizionato ancora qualche particolare poi domani si vedrà.

Inviato con il mio SM-A528B - Scarica l‘app del Forum di Modellismo.net

[riccardozanelli]

Bellissimo lavoro, seguo con ammirazione👍

[mral57]

Complimenti Massimo!!!! Ottimo lavoro, pulito e con dettagli molto belli


Inviato dal mio iPhone utilizzando Forum

[massimo67_]

Complimenti importanti! Grazie
