01-02-12, 07:09 PM
|
#1
|
Utente Junior
Registrato dal: Jan 2012
residenza: Dovena
Messaggi: 22
|
Amerigo vespucci mantua model scala 1/100
|
|
|
01-02-12, 10:48 PM
|
#2
|
Utente Senior
Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
|
ciao.come in allegato le misure della piattaforma di prua rilevate da piano scala 1/100 .ti posto una foto per vedere anche la curvatura che devi impostare alla prua. particolare specchio di poppa con misure dimensionali equivalenti all'originare da ridurre in scala 1/100.una nota per la chiglia ,che viene sempre eseguita fuori scala , e' una lama di 1350 mm che funge anche da paramezzale e la sua larghezza(sp) totale ,quindi compresi i rinforzi e lamiere raggiunge la somma di 88 mm.chiaramente in scala 1/100 meno di un mm ma si puo' correggere .la fasciatura dello scafo vedo che e' ben eseguita. qualche piccolo accorgimento e ne verra' un bel modello.
|
|
|
02-02-12, 06:07 PM
|
#3
|
Utente Junior
Registrato dal: Jan 2012
residenza: Dovena
Messaggi: 22
|
Grazie infinite SergioD per la tua risposta molto chiara, finalmente ho capito!
Invierò in seguito altre foto!
|
|
|
11-04-12, 12:16 PM
|
#4
|
Utente Junior
Registrato dal: Jan 2012
residenza: Dovena
Messaggi: 22
|

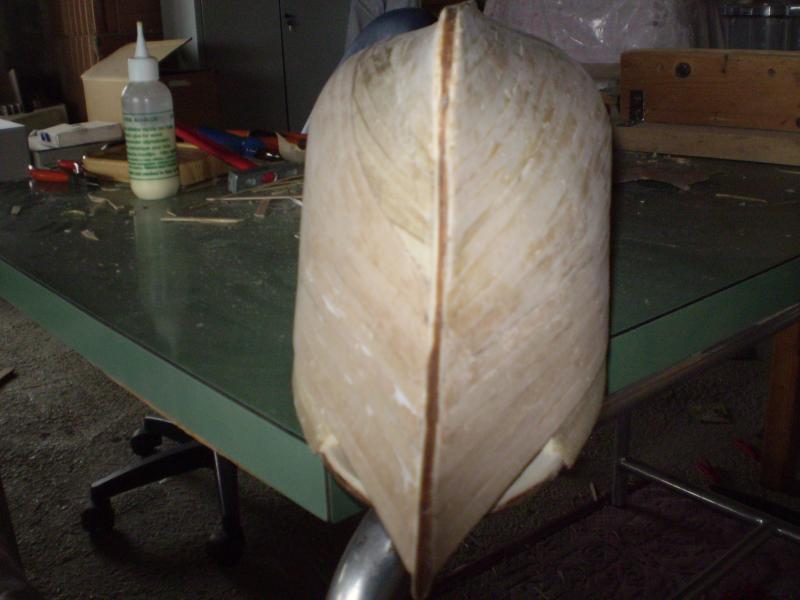

Finalmente sto terminando il secondo strato di listelli!!
Ecco alcune foto, sto finendo il secondo fasciame, vi prego commentate!!
Qualcuna mi sa dire i veri colori dell'Amerigo Vespucci?
grazie tante a tutti!
PS...scusate per la qualità dell'immagine, spero che si capisca!
Ultima modifica di vespuccino; 11-04-12 a 12:28 PM
|
|
|
11-04-12, 06:32 PM
|
#5
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Mmm... la carena del Vespucci finisce che è una lama...
Non saprei che consigliarti per assottigliare la chiglia, visto che sei già a questo punto...
|
|
|
11-04-12, 08:37 PM
|
#6
|
Utente Senior
Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
|
ciao. se non ti vuoi sbagliare riproducilo nei colori attuali quindi tutto lo scafo nero con le fasce bianche .in passato l'opera viva fu pitturata di un grigio chiaro.alcune foto poi la ritraggono in bacino con un rosso molto scuro, ma non so dirti se era in atto il processo di verniciatura ed in alcuni modelli rappresentata con colorazione verde
|
|
|
11-04-12, 08:37 PM
|
#7
|
Utente Junior
Registrato dal: Jan 2012
residenza: Dovena
Messaggi: 22
|
Grazie tante killik per la tua risposta in effetti ho appena osservato delle foto vere dell'amerigo vespucci ed hai ragione , purtroppo non penso che possa ancora rimediare
mi consigliate di ricoprire prima la coperta o di dipingere la nave ?
|
|
|
11-04-12, 08:43 PM
|
#8
|
Utente Junior
Registrato dal: Jan 2012
residenza: Dovena
Messaggi: 22
|
Quote:
Originariamente inviata da SergioD
ciao. se non ti vuoi sbagliare riproducilo nei colori attuali quindi tutto lo scafo nero con le fasce bianche .in passato l'opera viva fu pitturata di un grigio chiaro.alcune foto poi la ritraggono in bacino con un rosso molto scuro, ma non so dirti se era in atto il processo di verniciatura ed in alcuni modelli rappresentata con colorazione verde
|
Ah ok! grazie tante perchè ach'io ho osservato che in alcuni modelli la barca veniva dipinta in verde, in rosso e in altri colori ma a me interessa come è attualmente così dipingo lo scafo di nero con le striscie bianche come hai detto tu
|
|
|
11-04-12, 09:16 PM
|
#9
|
Utente Senior
Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
|
Quote:
Originariamente inviata da vespuccino
Grazie tante killik per la tua risposta in effetti ho appena osservato delle foto vere dell'amerigo vespucci ed hai ragione , purtroppo non penso che possa ancora rimediare
mi consigliate di ricoprire prima la coperta o di dipingere la nave ?
|
ciao ricordati prima di eseguire la verniciatura di eseguire tutte le tracciature di dove vanno posizionati gli oblo .un 'annotazione la disposizione e la quantita degli oblo non e' uguale per entrambe le murate.io dopo aver tracciato tutte le linee dei ponti (coperta batteria corridoio )ho stimato visionando foto che l'altezza al centro oblo dai rispettivi ponti si aggira attorno ai 1600mm.
|
|
|
11-04-12, 11:32 PM
|
#10
|
Utente Junior
Registrato dal: Mar 2012
residenza: PORTO RECANATI(MC)
Messaggi: 28
|
Quote:
Originariamente inviata da vespuccino
Ah ok! grazie tante perchè ach'io ho osservato che in alcuni modelli la barca veniva dipinta in verde, in rosso e in altri colori ma a me interessa come è attualmente così dipingo lo scafo di nero con le striscie bianche come hai detto tu
|
ciao vespuccino, devo dire che chi ha avuto l'idea di vernicare l'A.V. di bianco e nero era senzaltro uno juventino. Neroazzurra non potrebbe essere bella ugualmente? Io 42 anni fà l'ho fatta come vedi dalle immagini che allego. Di recente ho iniziato un grande lavoro di ristrutturazione e ammodernamento, ma non avendo più i piani originali, ne ho trovati della Amati, ma sono poco particolareggiati.
|
|
|
12-04-12, 08:12 PM
|
#11
|
Utente Senior
Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
|
Quote:
Originariamente inviata da ANIKO17
ciao vespuccino, devo dire che chi ha avuto l'idea di vernicare l'A.V. di bianco e nero era senzaltro uno juventino. Neroazzurra non potrebbe essere bella ugualmente? Io 42 anni fà l'ho fatta come vedi dalle immagini che allego. Di recente ho iniziato un grande lavoro di ristrutturazione e ammodernamento, ma non avendo più i piani originali, ne ho trovati della Amati, ma sono poco particolareggiati.
|
ciao.se ti interessa ci sono quelli della mantua panart col modello in scala 1/84 che forse potrebbero fare al caso tuo.complessivamente sono 15 tavole .in piu' si trova il manuale art 741 molto esemplificativo nelle spiegazioni e con ricca documentazione fotografica a colori.io ho 4 serie di disegni di diversa origine (piu' ovviamente mat. illustrativo cd e quant'altro)e ti posso dire che in tutti i casi si avvicinano solo alla realta',e che fatti salvi alcuni punti cardine il lavoro vero lo si fa basandosi sulle foto e su qualche modello realistico (vedi quello del museo dell'arsenale di la spezia il piu' rappresentativo per intenderci) http://www.google.it/url?sa=t&rct=j&...YAtceJByjcW9dg
Ultima modifica di SergioD; 13-04-12 a 08:02 PM
|
|
|
13-04-12, 09:10 PM
|
#12
|
Utente Junior
Registrato dal: Jan 2012
residenza: Dovena
Messaggi: 22
|
|
|
|
13-04-12, 09:35 PM
|
#13
|
Utente Junior
Registrato dal: Jan 2012
residenza: Dovena
Messaggi: 22
|
Quote:
Originariamente inviata da SergioD
ciao ricordati prima di eseguire la verniciatura di eseguire tutte le tracciature di dove vanno posizionati gli oblo .un 'annotazione la disposizione e la quantita degli oblo non e' uguale per entrambe le murate.io dopo aver tracciato tutte le linee dei ponti (coperta batteria corridoio )ho stimato visionando foto che l'altezza al centro oblo dai rispettivi ponti si aggira attorno ai 1600mm.
|
ok grazie, ma non è meglio se prima eseguo la verniciatura e poi faccio i fori?
|
|
|
13-04-12, 10:41 PM
|
#14
|
Utente Senior
Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
|
ciao.il mio e' un consiglio poi spetta a te decidere .e' chiaro che perforando lo scafo nella maniera tradizionale cioe' con punta da legno puo' succedere anzi e' sicuro che strappa il legno quindi non si ottiene un foro perfettamente circolare atto a garantire un perfetto accoppiamento con l'oblo ma ci saranno zone in cui l'oblo mal si alloggera lasciando in travedere le zone erose dall'azione della punta .poi altro discorso e' come fai a tracciare se lo scafo e' gia finito?senza intaccare al vernice e in maniera visibile .l'utilizzo di una dima potrebbe risolvere il problema ma rimane il problema della perforazione che potrebbe essere risolto praticando un foro piu' piccolo e poi alesandolo a misura.troppe incognite.traccia le zone ove posiz. oblo cospargi quell'area con qualche goccia di attak fora e poi carteggi eventuali sbavature.gli errori sono recuperabili(se vuoi ti passo gli schemi da me prodotti per darti un idea .
|
|
|
13-04-12, 10:53 PM
|
#15
|
Utente Senior
Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
|
Quote:
Originariamente inviata da vespuccino
Allegato 138111 Allegato 138112 Allegato 138113
ecco nuove foto, ho messo il ponticello di prua e ho quasi terminato il secondo fasciame di listelli (devo ancora ricoprire la parte sopra il ponticello di prua e la poppa)... a voi i commenti
|
quando avrai finito di listellare dopo una carteggiata grossolana livella con lama di cutter grande a mo di incorsatoio sempre agendo nel senso dei corsi.vedrai come diventa bello liscio.eventuali stuccature con una miscela di stucco francese , mordente e vinavil.
|
|
|
