Studio HMS Beagle

[Alby89]

Esatto Oskar.
Passo passo con tutte le lavorazioni per il passaggio dei led, i mobili, ecc ecc...

Spero venga un bel lavoro^^

L'Olandese

[Oskar94]

Bene
Quando l'avrai finita potrò provare ad inserirla in un videogioco, se sei d'accordo...

[Alby89]

Certo...prima la devo finire

[Oskar94]

Già... Il gioco è Potc, se vuoi guardare questo sito Pirates Ahoy! trovi qualcosa, scrivo anche la...

[Alby89]

Piccolo aggiornamento,

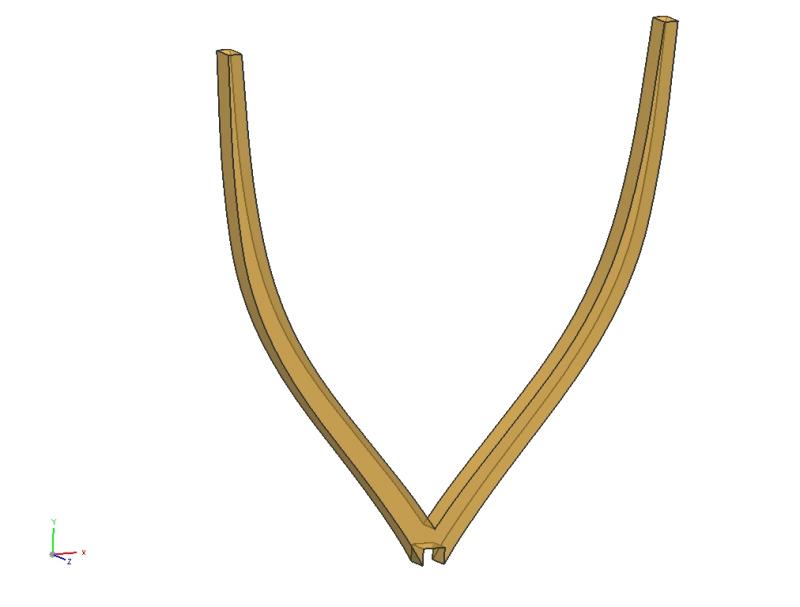

ho rifatto la prima ordinata (avevo preso le misure su un foglio sbagliato). Vi metto il modello con i relativi punti Y;X per creare il profilo (a sx la colonna con le quote prese dal foglio e a dx quelle reali scala 1:30).

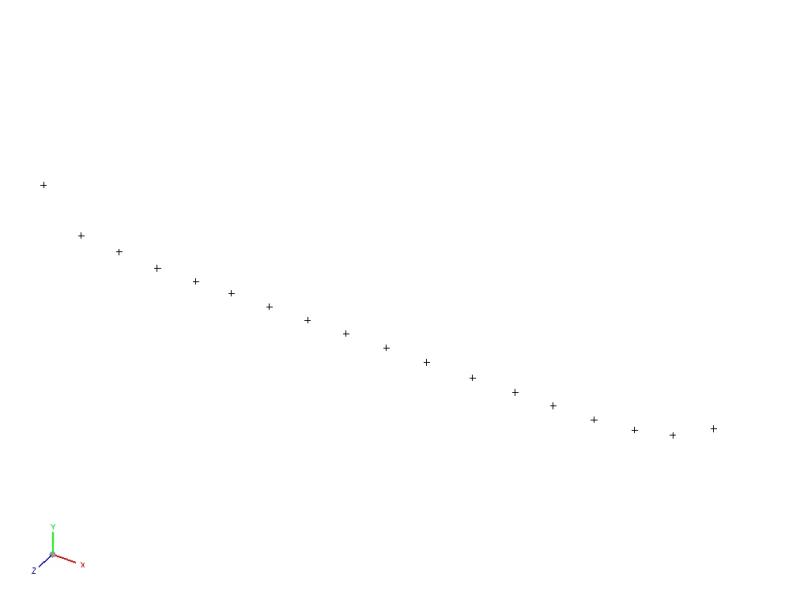

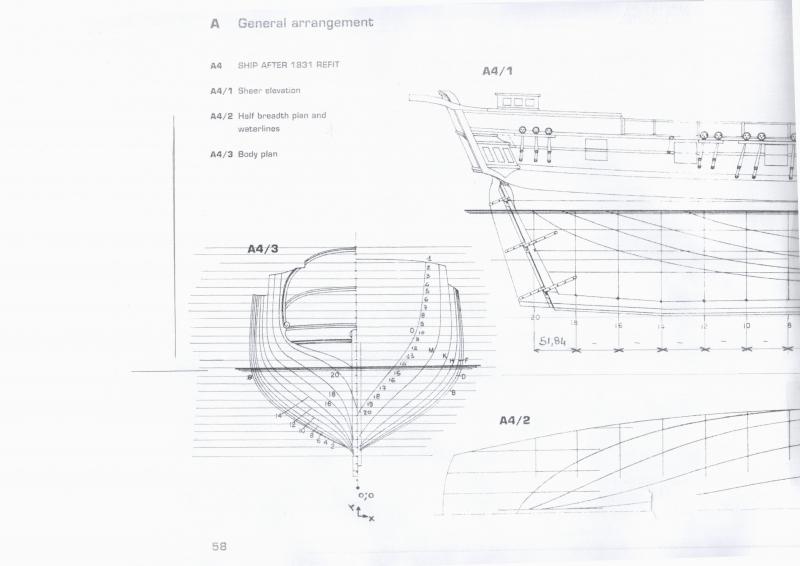

Vi posto anche i punti di intersezione fra la chiglia e tutte le ordinate partendo dal punto O (come si vede nelle immagini con i piani).

Ora procedo con la costruzione di tutte le ordinate, che inserirò utilizzando i vari punti sopra citati.
Successivamente costruirò la chiglia, adattandola ai profili ed incastri delle ordinate.

Per ora è tutto.
Il lavoro è tanto, ma mi sto entusiasmando

Nel prossimo post vi metto tutte le ordinate con relativi punti.
Ciau.

L'Olandese

[Oskar94]

Mamma mia complimenti, se sarai altrettanto bravo col legno verrà un capolavoro, se ti interessa posso passarti un'ossatura del bounty in 3d, molto carina

[Alby89]

Con piacere Oskar... c'è sempre da imparare

[trinchetto]

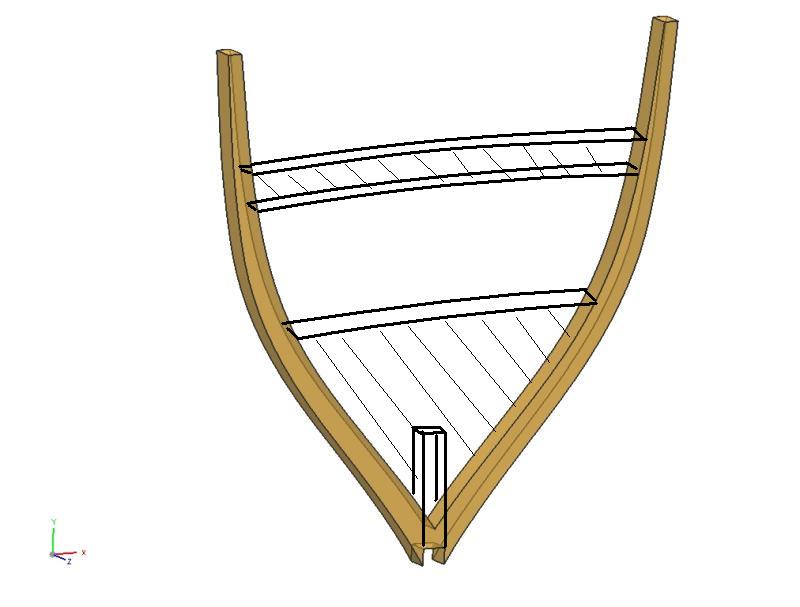

se vuoi realizzare un modello in ordinate e fasciame, la sruttura va rinforzata. Metto disegno (elaborato a paint ... arrivo solo lì....!!) per spiegare.....

Trink

[Alby89]

Grazie trink

Avevo in mente di studiare una cosa del genere una volta definite anche le altezze dei vari piani. Anche perchè lo studio della parte di scafo asportabile mi creerà non pochi problemi su un fianco della nave (e particolarmente sui rinforzi).

La mia idea era quella di, come primo passo, fare tutte le ordinate e la chiglia. Successivamente definire le altezze (e quindi passare alla modellazione dei ponti con le varie travi di rinforzo) in modo tale da rendere tutto resistente e non penalizzare l'estetica.

In realtà mi rode il fatto di avere le ordinate, una volta tolta la parte rimovibile, in primo piano.
Vorrei trovare una soluzione che mi permetta di togliere anche parte delle ordinate (in poche parole segarle), in modo da avere la vista libera.

Il cervellino sta girando, ma senza qualcosa su carta è difficile verificare la fattibilità.

Cosa ne pensate? Avete qualche idea?

Grazie

L'Olandese

[trinchetto]

Nel definire le altezze dei supporti del ponte fai attenzione ai disegni. Spesso la chiglia si solleva da poppa a prua .... e nel piano delle ordinate questo sollevamento va considerato. Il tuo "punto zero" di riferimento, in altri termini, è sempre l'estremità inferiore del dritto di poppa (la linea orizzontale più bassa che trovi segnata sul piano delle ordinate) ma la linea (le linee) orizzontali in corrispondenza delle singole ordinate potrebbero trovarsi più in alto rispetto al tuo "punto zero". Se questo innalzamento c'è e non lo consideri .... il ponte verrà completamente disassato.

Trink

[Alby89]

Il punto O può trarre in inganno sull'immagine che ho postato.
Non è sulla parte esterna della chiglia, ma più in alto (come gli altri che seguono).

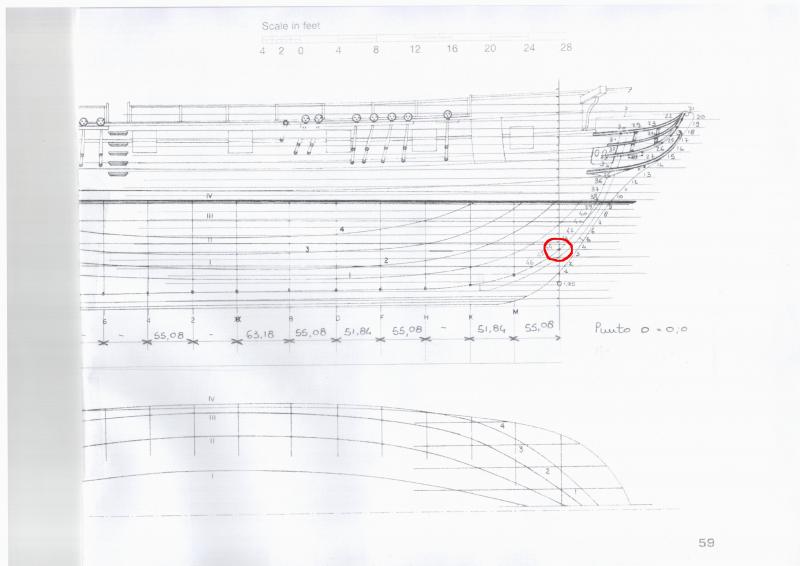

Ti allego un'immagine con segnata la posizione giusta.
Tu intendevi quello sotto se non ho capito male vero?

[trinchetto]

No...
Intendevo: attento, quando andrai a tracciare (sulle ordinate) le linee di appoggio del ponte. Siccome molto spesso la chiglia non ha la stessa altezza a poppa ed a prua, è un attimo confondersi quando si lavora sul piano delle ordinate (ossia sulle sezioni trasversali della nave), dove il riferimento più basso (punto "zero") è la chiglia al dritto di poppa. Se tu non togli dalla misura dell'altezza del ponte questa differenza, avrai un ponte fuori misura e sempre più fuori misura mano a mano che andrai verso prua.

Nel disegno, che mi pare proprio presentare una chiglia che si alza, ho chiamato "A" questa differenza. Se ti basi su ciò che vedi sul piano delle ordinate (da te non postato) l'altezza del ponte (che ho disegnato in rosso) potresti essere portato a misurarla come "P", mentre è "P1" !!

Trink

[Alby89]

Grazie Trink per la dritta

A presto.
L'Olandese

[trinchetto]

..... semplice errore che feci qualche tempo fa ...

Trink

[Alby89]

Piccolo aggiornamento,

Ho quasi terminato la terza ordinata (appena finisco vi posto i punti delle ultime due ordinate).

Come consigliato da trinchetto, ho portato lo spessore di ogni singola ordinata a 10mm (prima era 5) e domani aumenterò l'altezza dell'incastro con la chiglia.

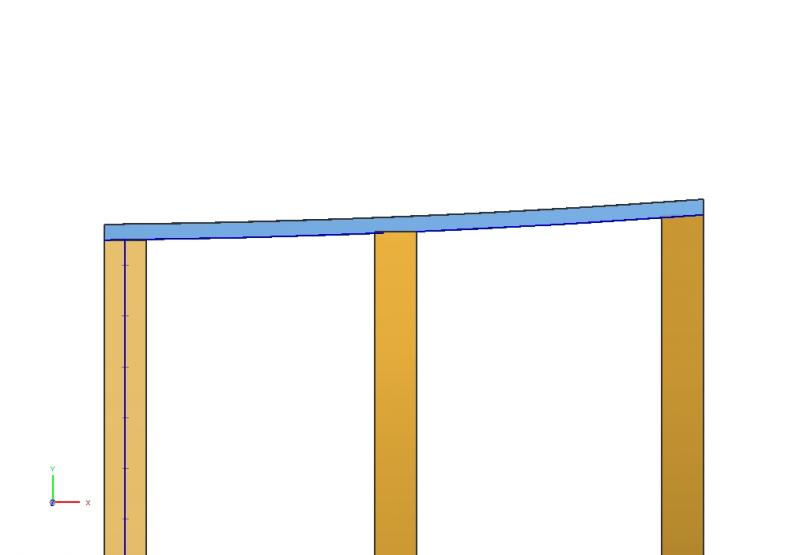

Ho anche più o meno abbozzato la prima parte di ponte (è ancora presto per questo step ma son troppo stanco per mettermi a tracciare i punti per finire la terza odinata) per verificare che le altezze delle ordinate siano più o meno decenti e per vedere come verrà l'angolo di quartabuono scartavetrando realmente il pezzo.

Questo è quello che è venuto fuori.. che dite? C'è qualcosa che mi è sfuggito?

Alla prossima
L'Olandese
