[ARSENALE] Le Gros Ventre

[dr.Maturin]

Originariamente inviata da AMMIRAGLIO

Grazie per le risposte ragazzi.

Per Luca:Per quanto riguarda le fotocopie,effettivamente le ho fatte in copisteria tramite Plotter.
Per quanto riguardano invece gli "scassi" o gli incastri e quant'altro che siano a coda di rondine o a scalino o addirittura a "becco",userò una fresatrice per lo sgrosso,e poi limette e sgorbie per la rifinitura.

Per Gicci:La differenza tra Ammiragliato ed Arsenale,è a livello non tanto di struttura,quanto di finitura del Modello....mi spiego meglio.
Ammiragliato: Il modello in Ammiragliato,viene realizzato (strutturalmente) con tutti,e dico e sottolineo tutti i componenti che formavano un Veliero.Quindi partendo dal ossatura,per passare ai ponti ed arrivare ai corsi di chiusura.(Chiaramente ogni particolare ha il suo nome).
In questo tipo di modello non è necessario,o quanto meno non è obbligatorio realizzare l'alberatura e le manovre.Questo perché ai tempi dei Velieri (ma anche ora) i maestri d'ascia una volta pronto il modello veniva portato in visione agli armatori che ne constatavano la stabilità strutturale e le linee.....Modello definito C3
Arsenale:Il modello d'Arsenale invece,(spesso e volentieri confuso con quello in Ammiragliato) è un Modello assolutamente completo!
Quindi....stessa struttura di quello in Ammiragliato,con l'aggiunta di tutte le strutture e gli accessori interni (Vedi cabine arredate,stiva di carico con vettovaglie,botti di polvere da sparo e/o d'acqua,cucine con tanto di pentoloni ecc.)
E tutte le strutture esterne!
In questo caso sono d'obbligo gli alberi e le manovre (compresa la velatura)
Inoltre il modello deve essere completamente chiuso da tutti i corsi di fasciame.(Vedi La Scuna e La Tartana di Franco Fissore)
La cosa importante di questo tipo di modellismo,sono le colorazioni....tutti gli elementi che richiedevano o erano dipinti,vanno dipinti anche sul modello.
Paradossalmente il Modello rientra nella categoria C1

Ciao Rocco

Spiegazione esauriente e precisa.
A mio parere per i modelli d'arsenale ci vorrebbe proprio una categoria a parte.

[SEA.WOLF]

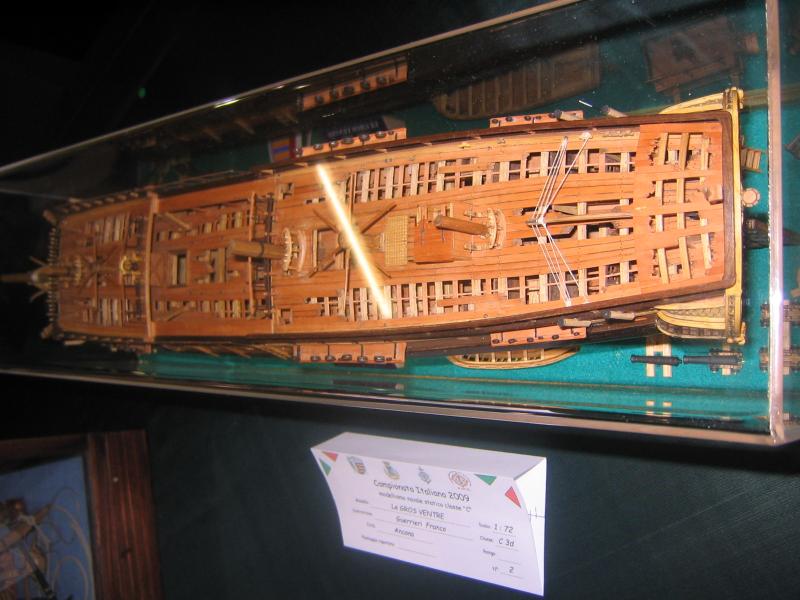

Caro Rocco una foto di questo modello presa questa mattina dal campionato italiano di Chiaravalle.

[SEA.WOLF]

Altra veduta.

[boden]

anch'io ci sono stato stamattina, modelli da far scoppiare le coronarie.......
a saperlo ci facevamo una chiacchierata
io ci metto al poppa

Paolo

[AMMIRAGLIO]

Grazie Ragazzi
Credo che le immagini da voi postate mi saranno molto utili...con tutto che avrò il piacere e l'onore di "ospitare" Le Gros Ventre di Giorgio Flenghi (Giorgio compreso) ad EUROMA 2009.
L'invito è esteso anche a voi e a tutti gli amici che vorranno partecipare all'evento.
Grazie ancora

Ciao Rocco

[SEA.WOLF]

Originariamente inviata da boden

anch'io ci sono stato stamattina, modelli da far scoppiare le coronarie.......
a saperlo ci facevamo una chiacchierata
io ci metto al poppa

Paolo

Adesso caro Paolo mi incuriosisci e sto cercando di capire chi potevi essere tra le persone presenti:
forse quello col giornale e la rosa rossa in mano????
Scherzi a parte io ci ritorno e forse ci sarà la possibilità di incontrarci.

[boden]

Originariamente inviata da SEA.WOLF

Adesso caro Paolo mi incuriosisci e sto cercando di capire chi potevi essere tra le persone presenti:
forse quello col giornale e la rosa rossa in mano????
Scherzi a parte io ci ritorno e forse ci sarà la possibilità di incontrarci.

ahahahaha quello con la rosa rossa me lo sono perso.......
anch'io credo di rifarci un salto, probabilmente sabato o domenica mattina.
io ero quello con il giubbotto rosso che faceva foto come un pazzo....
casomai se ci ritorno ti mando un pm con il numero del cell.

[AMMIRAGLIO]

Riprendiamo con la Realizzazione del Modello:

Dopo aver fatto delle "ricerche" sul legno da utilizzare,sono giunto a queste scelte:

-Bahia
-Pero
-Bosso
-Limone

Ora per quanto riguarda la chiglia,il dritto di poppa e la ruota di prua,lavorerò il Bahia!
Le tavolette che sono riuscito a reperire variano in questi spessori: 8 mm, 10 mm, 15 mm.



Dovendo realizzare i pezzi che comporranno Chiglia/Dritto/Ruota in 6 mm,ho dovuto piallare e calibrare a spessore le tavolette da 15 mm




Una volta accertatomi che lo spessore sia Ottimale,ho ritagliato da fotocopie precedentemente fatte 3 tronconi (Palelle) della chiglia e le ho incollate sulla tavoletta spessorata a 6 mm



Ho quindi traforato i pezzi con la sega a nastro:



E questo è il risultato prima della levigatura finale.



A prestissimo altri aggiornamenti.

PS: Molto probabilmente,per questione di tempo,riuscirò a postare la realizzazione solo sul sito Alfa Model,(Tra l'altro molti lo conoscono già,compreso l'amico Luigi Falco),quindi chiedo scusa anticipatamente,e se qualcuno non lo conoscesse può trovarlo a questo indirizzo:
Alfamodel - Buon modellismo a tutti!

Grazie
Ciao Rocco

[trinchetto]

noooo..... prima di scappare posta una foto del legno di limone........!!!!! Sono curiosissimo!!

Trink

[Alby95]

come si dice da noi del legno della limonara, ne ho a tonnellate a casa...ma si usa nel modellismo????

[AMMIRAGLIO]

Originariamente inviata da trinchetto

noooo..... prima di scappare posta una foto del legno di limone........!!!!! Sono curiosissimo!!

Trink

Ciao Ale

questo è "Limone"



Ciao Rocco

[trinchetto]

Grazie Rocco! Ti seguirò nell'altro sito.....

Il legno mi sembra piuttosto venato, ce la si fa a seguire i tagli secondo la venatura in modo da non avere dei fuoriscala?

Trink

p.s. dimenticavo: gran bel legno!

[AMMIRAGLIO]

Originariamente inviata da trinchetto

Grazie Rocco! Ti seguirò nell'altro sito.....

Il legno mi sembra piuttosto venato, ce la si fa a seguire i tagli secondo la venatura in modo da non avere dei fuoriscala?

Trink

p.s. dimenticavo: gran bel legno!

Ciao Ale

Sinceramente non ho ancora provato a lavorarlo(attendo che mi arrivi l'ordine).
Tuttavia per ora non posso fare altro che fidarmi di chi mi ha consigliato questo tipo di legno.
Inoltre c'è da dire che verrà usato soprattutto per realizzare i corsi delle murate alte,e del Quadro di poppa.

Ciao Rocco

[ammutinato]

Ciao Rocco,
dimenticavo una domanda essenziale. Che tipo di colla hai usato per incollaggio delle copie cartacee sulle tavole di legno??
Grazie

[AMMIRAGLIO]

Originariamente inviata da ammutinato

Ciao Rocco,
dimenticavo una domanda essenziale. Che tipo di colla hai usato per incollaggio delle copie cartacee sulle tavole di legno??
Grazie

Ciao Luca

Ho usato della colla Stik per carta.
Una volta finito il pezzo,....una bagnatina con una spugnetta imbevuta d'acqua e la carta viene via che è un piacere.

Ciao Rocco
