Vecchio 07-11-14, 04:46 PM   #271
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,816
sergio60 è un newbie...
predefinito

Ciao Sam
le tue gemelle le hai realizzate in un unico pezzo o diversamente in più parti (è un ottagono)?
ripercorrendo il tuo lavoro vedo che nel tuo laboratorio fai uso di un tavolo a croce (che usi magistralmente). Secondo la tua esperienza quelli commerciali che trovi facilmente nei brico sono comunque appropriati per i nostri scopi o è necessario l'utilizzo di uno più professionale?
Saluti Sergio
sergio60 non è in linea   Rispondi quotando
Vecchio 07-11-14, 08:34 PM   #272
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 2,161
sam_59 inizia ad ingranare.
predefinito

ciao Sergio,

sono realizzate in più pezzi, otto prismi riuniti ed incollati insieme, poi torniti a forma conica e quindi sfaccettati a formare il tronco di piramide a sezione ottagonale.

Il tavolo a croce che uso é un vecchio tavolo AEG con supporto a colonna per normalissimo trapano, niente di professionale quindi, ma fin che dura, e in attesa di tempi migliori, ci accontentiamo.
sam_59 non è in linea   Rispondi quotando
Vecchio 08-11-14, 11:09 AM   #273
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,816
sergio60 è un newbie...
predefinito

Ciao Anch'io mi accontenterei
Complimenti per la genialità realizzativa
Saluti
sergio60 non è in linea   Rispondi quotando
Vecchio 17-12-14, 09:45 AM   #274
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 2,161
sam_59 inizia ad ingranare.
predefinito

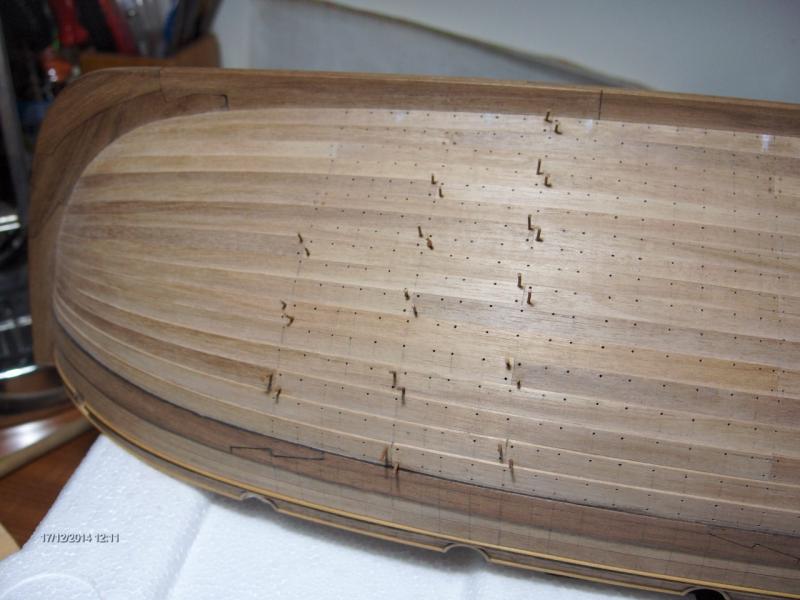

Per poter procedere nei lavori era arrivato il momento di decidere circa la chiodatura o meno dello scafo.

La particolare fasciatura a clinker, nella realtà, si caratterizza anche per la presenza di lunghe file orizzontali di chiodi a vista che fissavano i corsi l'un con l'altro nonchè alle costole. Ben visibili anche nel reale ho quindi ritenuto doveroso doverle riprodurre sul modello ed a questo punto ho deciso di aggiungere integralmente anche la consueta chiodatura sulla testa dei corsi, sulle cinte, sulle murate ecc. (o tutto o niente).

Ricavati i necessari riferimenti, ho segnato sullo scafo le mezzerie di ogni singola costa, sia singola che doppia, presente sui piani nella porzione centrale dello scafo, e proceduto alla foratura. A prua e poppa la presenza di costole deviate richiederà un approccio alla tracciatura un po diverso ma questo verrà affrontato più avanti nei lavori.

Al momento, analogamente al lavoro fatto sul ponte, ho ricavato, tramite trafilatura, dei tondini in noce da 0.6 mm che ho appuntito e tagliato in pezzetti lunghi un po meno di un centimetro. Queste caviglie verranno inserite nei fori con qualche colpetto di martellino ed un po di colla diluita.

Completata la posa delle caviglie in legno procederò alla chiodatura del clinker che verrà eseguita invece con tondino di ottone lasciato un po sporgente dal fasciame per simulare la testa del chiodo.

Un cordiale saluto a tutti e qualche foto
Icone allegate
HMS Alert 1777 (auto progettazione  - auto costruzione)-hpim1794.jpg   HMS Alert 1777 (auto progettazione  - auto costruzione)-hpim1795.jpg   HMS Alert 1777 (auto progettazione  - auto costruzione)-hpim1797.jpg

HMS Alert 1777 (auto progettazione  - auto costruzione)-hpim1799.jpg   HMS Alert 1777 (auto progettazione  - auto costruzione)-hpim1800.jpg
sam_59 non è in linea   Rispondi quotando
Vecchio 17-12-14, 01:27 PM   #275
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

ciao. queste sono fasi che mi deliziano. mi piace troppo vedere la chiodatura
SergioD non è in linea   Rispondi quotando
Vecchio 17-12-14, 01:42 PM   #276
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 2,161
sam_59 inizia ad ingranare.
predefinito

Verissimo Sergio!

La chiodatura conferisce al modello un aspetto totalmente diverso, lasciando almeno intendere ed immaginare la presenza di una struttura interna di cui altrimenti non rimarrebbe alcuna traccia. Insomma, a mio avviso, un'importante dettaglio da non trascurare.
sam_59 non è in linea   Rispondi quotando
Vecchio 17-12-14, 03:03 PM   #277
Utente

L'avatar di catucci

Registrato dal: Dec 2014
residenza: siracusa
Messaggi: 892
catucci inizia ad ingranare.
predefinito

Scusami se intervengo nella discussione
sono nuovo del forum, ma ho visto nei precedenti post,che stai realizzando un modello veramente splendido.Hai una mano precisa e pulita .
Volevo solo ricordarti che la chiodatura dell'opera viva non puo' essere fatta con chiodi sporgenti, ma dovrebbero essere ribattuti dentro al legno e ricoperti con un tappo sempre di legno.Sempre per non incorrere nella corrosione
Questo perche'penso che il modello non sara' colorato, altrimenti non si vedrebbe niente.
catucci non è in linea   Rispondi quotando
Vecchio 17-12-14, 04:12 PM   #278
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 2,161
sam_59 inizia ad ingranare.
predefinito

ciao catucci e benvenuto nel mio WIP.

Ciò che dici è corretto ma non nel caso dell'Alert che presenta un fasciame a clinker. Qui i chiodi (che sarebbe forse più corretto chiamare bulloni) hanno anche la funzione di ammorsare ogni corso di fasciame a quello successivo e presentano testa sporgente. Per evitare la corrosione, venivano fatti in rame.

Allego una immagine che vale più di mille parole. Un saluto e grazie per essere intervenuto
Icone allegate
HMS Alert 1777 (auto progettazione  - auto costruzione)-immagine.jpg
sam_59 non è in linea   Rispondi quotando
Vecchio 17-12-14, 04:53 PM   #279
Utente

L'avatar di catucci

Registrato dal: Dec 2014
residenza: siracusa
Messaggi: 892
catucci inizia ad ingranare.
predefinito

giusto, hai perfettamente ragione
non avevo notato il fasciame sovrapposto
comunque ti rinnovo i complimenti e speriamo che ti possa interessare in futuro la costruzione in arsenale perche' ne avresti le capacita.

carmelo
catucci non è in linea   Rispondi quotando
Vecchio 17-12-14, 07:53 PM   #280
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 2,161
sam_59 inizia ad ingranare.
predefinito

La costruzione in arsenale mi interessa già da un po, ma per adesso mi limito a guardare ed imparare qualcosa. Per il futuro chissà....magari qualcosa di semplice e relativamente poco impegnativa come una scialuppa di servizio o una sezione. Vedremo
sam_59 non è in linea   Rispondi quotando
Vecchio 31-12-14, 04:29 PM   #281
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,816
sergio60 è un newbie...
predefinito

Un saluto e un augurio per il nuovo anno
P.S. attendo nuovi aggiornamenti del tuo Alert, eravamo rimasti alla chiodatura.
Sergio
sergio60 non è in linea   Rispondi quotando
Vecchio 31-12-14, 06:14 PM   #282
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 2,161
sam_59 inizia ad ingranare.
predefinito

Ciao Sergio, grazie per gli auguri che contraccambio di cuore.

Aggiornamenti per il momento non ce ne sono. Son messo lì che segno, buco, incavicchio e poi, di nuovo, segno, buco e incavicchio. Centinaia di buchini, centinaia di cavicchi, ed ancora sono in alto mare e senza terra all'orizzonte.

Auguri a tutti !
sam_59 non è in linea   Rispondi quotando
Vecchio 31-12-14, 06:28 PM   #283
Utente

L'avatar di airon1970

Registrato dal: Aug 2014
Messaggi: 379
airon1970 è un newbie...
predefinito

Auguroni per il nuovo anno Sam a Te e famiglia
vinicio
airon1970 non è in linea   Rispondi quotando
Vecchio 01-01-15, 09:30 AM   #284
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 2,161
sam_59 inizia ad ingranare.
predefinito

Buon anno anche a te ed ai Tuoi Cari Vinicio. Auguroni !
sam_59 non è in linea   Rispondi quotando
Vecchio 01-01-15, 05:57 PM   #285
Utente

L'avatar di airon1970

Registrato dal: Aug 2014
Messaggi: 379
airon1970 è un newbie...
predefinito

Sam su quella carena stai facendo davvero un eccellente lavoro, il rivestimento a klinker che è complicato e non poco, ma anche la chiodatura ha un bell'effetto
airon1970 non è in linea   Rispondi quotando
