Wappen von Hamburg I (secondo me)

[Giorgio Scappini]

Posso solo unirmi al coro, in effetti come tu stesso mi hai detto, non un modello ma una nave in miniatura, un vero pezzo da museo.
Su internet i piani Quinger li ho cercati invano, hai un sito da dove scaricarli?

[ilvecchiodelmare]

Originariamente inviata da Giorgio Scappini

Posso solo unirmi al coro, in effetti come tu stesso mi hai detto, non un modello ma una nave in miniatura, un vero pezzo da museo.
Su internet i piani Quinger li ho cercati invano, hai un sito da dove scaricarli?

Ciao Giorgio, i piani di Quinger li trovi qui..

Wappen von Hamburg I. tervrajza

[pimini]

Ciao Ste, gran bel lavoro, complimenti

[Vincenzo75]

Sempre piu' bella complimenti.

[ilvecchiodelmare]

Pier e Vincenzo..grazie!

[ilvecchiodelmare]

Oggi, approfittando del Ponte, lavoro in cantiere..nessun avanzamento sulla nave, mi sono dedicato ai mantelletti..trovando un sistema per realizzarli in serie e senza ammattire col rivestimento esterno e colorazione interna.

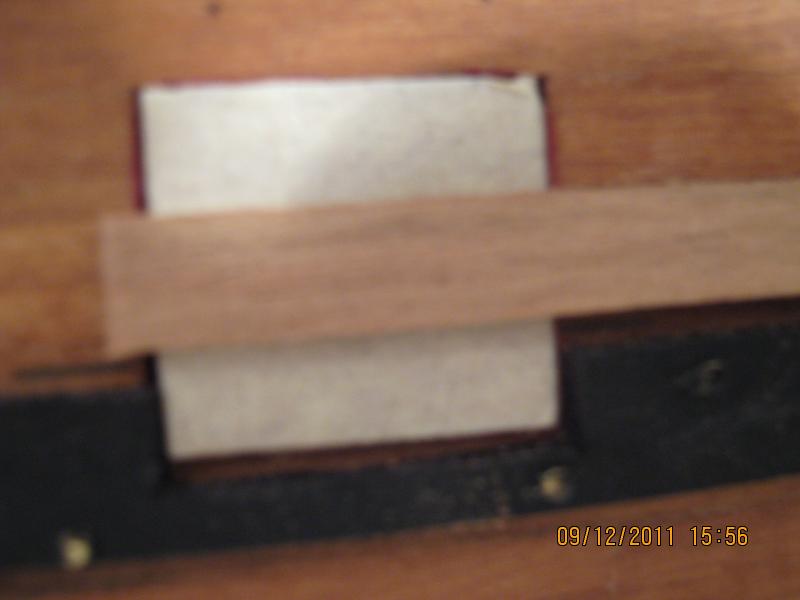

Ho realizzato una sagoma in legno da 1mm della dimensione dei sabordi.
Ne ho rivestito un lato con nastro da tappezziere.
Dopo averla posizionata sul sabordo che mi interessa, vi ho incollato con una goccia di ciano il corso di fasciame che l'attraversa al centro.
Ho tolto la sagoma dal sabordo e vi ho incollato gli altri due corsi di fasciame (uno sopra e l'altro sotto..nel mio caso i corsi erano 3). Ovviamente i listelli usati devono essere identici a quelli del secondo fasciame.
Dopo aver rettificato col tampone a smeriglio i 4 lati, ho staccato dai tre corsi+nastro la sagoma sottostante servendomi del cutter..dopodichè ho eliminato ogni traccia di nastro dal mantelletto neoformato (in alcuni punti il nastro si era incollato..una passatina con il cutter ed è venuto via tutto.
Dimenticavo: i due corsi incollati "al banco" devono essere incollati anche di costa al corso centrale!
Poscia ho incollato sul lato interno del mantelletto la battuta (ricavata da un listello da 1mm.
Ergo, dopo aver fissato (capovolto) il mantelletto su di una striscia di nastro da tappezziere, l'ho dipinto in rosso.
Infine ho ripassato i corsi (del lato esterno) con olio paglierino, facendo loro assumere la stessa colorazione del resto del fasciame.
Tempo impiegato complessivamente per ogni mantelletto (compreso di golfari che vi illusterò fra poco): 15 min complessivamente.
Vi sembra tanto? Fatevi un po' di conti sul tempo impiegato per rifinire i mantelletti in situ..oltre alle bestemmie per colorarne bordi e interno senza sbavare..
Il risultato mi sembra soddisfacente..

PS: mi sono accorto di aver fotografato (foto 10) il mantelletto rovesciato..ergo i corsi di fasciame sono disallineati..

[ilvecchiodelmare]

A questo punto, realizzato il mantelletto, vanno posti in sito i due golfari (d'apertura e di chiusura).
Nel mio caso sono solo due, ma nelle navi con doppi golfari il procedimento è lo stesso (solo più lungo).
Ho forato la sagoma del mantelletto al centro e in basso, tenendo conto che il golfare interno deve rientrare nella luce del sabordo al netto della battuta.
Ho legato del filo (da cucito) ad un anellino con un nodo semplice, l'ho fissato con una microgoccia di ciano ed ho tagliato una delle estremità a filo del nodo (col tagliaunghie). Il filo dovrebbe essere nero come l'anellino..ho usato quel che avevo sottomano in quanto era solo una prova.
Ho fatto passare il filo attraverso il mantelletto bloccato con il "tremani" e gli ho dato una doppia volta su di un anellino (leggermente più grande di quello interno). Tenendo l'anellino in posizione con la pinza autobloccante, a stretto contatto con la superficie del mantelletto, ho fissato la doppoa volta con la solita microgoccia di ciano, ergo ho tagliato a filo con il solito tronchesino.
Risultato: entrambi gli anellini sono mobili grazie al millimetro di filo che attraversa il mantelletto, e il nodo da una parte e la doppia volta dall'altra simulano piuttosto bene l'anello del golfare..(per questa illusione ottica il filo dev'essere nero come il golfare).
A questo punto resta solo da fissare le due cimette di apertura e chiusura..ma questo non presenta difficoltà alcuna..
Il prossimo passo saranno le cerniere..ma per quelle c'è tempo: intanto mi porto avanti con i mantelletti..

PS: ovviamente sarebbe più ovvio, facile e realistico fissare i due golfari utilizzando due anellini infilati nello spessore del legno..ma provate un po' ad incollare due micro-gambi d'anellino in un millimetro di legno..e vedete se poi al primo sguardo non si staccano!!

[trinchetto]

i mantelletti stanno riuscendo davvero bene. Mi sono però del tutto rimbambito: non mi è del tutto chiaro lo scopo del nastro da carrozziere ....

[ilvecchiodelmare]

Originariamente inviata da trinchetto

i mantelletti stanno riuscendo davvero bene. Mi sono però del tutto rimbambito: non mi è del tutto chiaro lo scopo del nastro da carrozziere ....

Il primo nastro (quello sulla sagoma del mantelletto) serve per incollare fra di loro di costa i corsi di fasciame che attraversano il sabordo senza che questi si incollino anche alla sagoma..in pratica è solo una protezione della dima.
Il secondo nastro per evitare che il colore debordi sui corsi di fasciame..
Non sei rimbambito: sono io che mi ero dimenticato di specificare la funzione del nastro..

[ilvecchiodelmare]

Oggi non sono in vena di mangiar segatura..ergo, dopo aver impostato la bottiglia di dritta (solo impostato!) ho deciso di portarmi un po' avanti con la colorazione delle statuine e delle decorazioni varie..
Invidio Luca e le sue decorazioni in milliput..perchè dipingere il metallo è un gran casino.
Per prima cosa ho passato tutto con il primer spray..poscia ho iniziato a dare la prima mano di colore.
Per le decorazioni sto usando acrilici, mentre per le statuine (umane) uso il rosa della Humbrol.
Il risultato della prima mano è a dir poco orribile..mentre nelle (pochissime) parti che hanno già avuto la seconda mano..il risultato cambia radicalmente.
Mi sa comunque che di mani ne dovrò dare almeno tre..il che significa mesi di lavoro solo per la pitturazione. Già, perchè tra i vantaggi (???) dell'età è compreso quello di riuscire ad avere la mano ferma per non più di una mezz'oretta scarsa. E meno male che hanno inventato le lampade alogene direzionali e i pennelli da ritocco fotografico..

PS: il frontone del controcassero è solo appoggiato.
Per i colori (e loro gradazione) mi sono basato (molto) su quelli usati sul Batavia..in particolare per le figure umane..(il rosa della seconda mano diventa molto più chiaro)

[lucas0266]

Originariamente inviata da ilvecchiodelmare

Oggi non sono in vena di mangiar segatura..ergo, dopo aver impostato la bottiglia di dritta (solo impostato!) ho deciso di portarmi un po' avanti con la colorazione delle statuine e delle decorazioni varie..
Invidio Luca e le sue decorazioni in milliput..perchè dipingere il metallo è un gran casino.
Per prima cosa ho passato tutto con il primer spray..poscia ho iniziato a dare la prima mano di colore.
Per le decorazioni sto usando acrilici, mentre per le statuine (umane) uso il rosa della Humbrol.
Il risultato della prima mano è a dir poco orribile..mentre nelle (pochissime) parti che hanno già avuto la seconda mano..il risultato cambia radicalmente.
Mi sa comunque che di mani ne dovrò dare almeno tre..il che significa mesi di lavoro solo per la pitturazione. Già, perchè tra i vantaggi (???) dell'età è compreso quello di riuscire ad avere la mano ferma per non più di una mezz'oretta scarsa. E meno male che hanno inventato le lampade alogene direzionali e i pennelli da ritocco fotografico..

PS: il frontone del controcassero è solo appoggiato.
Per i colori (e loro gradazione) mi sono basato (molto) su quelli usati sul Batavia..in particolare per le figure umane..(il rosa della seconda mano diventa molto più chiaro)

Caro Ste , direi che Milliput o non Milliput le tue statuine sono veramente ben fatte, ed i colori che stai dando sono molto appropriati e ben intonati.
Quindi il fatto dell'età mi sà che è una scusa a te piace più la segatura hehehe,
Gran bel lavoro e alla via così

Ciao..................Luca

P.s. il tuo laboratorio (invidia)me lo presti????????

[ilvecchiodelmare]

Originariamente inviata da lucas0266

Caro Ste , direi che Milliput o non Milliput le tue statuine sono veramente ben fatte, ed i colori che stai dando sono molto appropriati e ben intonati.
Quindi il fatto dell'età mi sà che è una scusa a te piace più la segatura hehehe,
Gran bel lavoro e alla via così

Ciao..................Luca

P.s. il tuo laboratorio (invidia)me lo presti????????

Beh, le "mie" statuine le ha fatte la Corel..io sto solo cercando di dipingerle in modo decente..
Che poi mi piaccia la segatura è vero..però non mi dispiacerebbe avere anche la mano un tantino più ferma..

PS: il laboratorio te lo presto volentieri (insieme alla camera degli ospiti)..in cambio mi accontento che tu mi faccia un po' di statuine con il milliput (che ho già in casa)..
Ciao!

[perru82]

penso che non sia solo un tuo problema la mano ferma!
A me si incrociano anche gli occhi dopo un pò......

[ilvecchiodelmare]

Originariamente inviata da perru82

penso che non sia solo un tuo problema la mano ferma!
A me si incrociano anche gli occhi dopo un pò......

Oh oh..'spetta un po' che mi cavo il camice da modellismo e indosso quello professionale..
Scherzi a parte, se ti tremano le mani e ti si incrociano gli occhi dopo 2 o 3 ore di lavoro di precisione..ok, sei nella norma. Ma se ti capita dopo una mezz'oretta come a me..(ma alla tua età), forse faresti bene a fare una capatina dall'oculista..
Ok, fine del consulto clinico (non richiesto) e dell'OT..
Ciao!

PS: bello il colore del tavolato che hai ottenuto..

[ilvecchiodelmare]

Di certo è una posizione sconveniente per una nave..quasi indecente..
Ma altrettanto sicuramente, oltre alla mia comodità di lavorare con la parte all'altezza giusta, il Wappen è molto più al sicuro in tale posizione che stare fra le mie ginocchia da seduto..(provate voi a gestire un bestione da 95 cm dallo sperone al coronamento e pesante come il demonio..)
Il lavoro sulla poppa è lentissimo ma, piano piano, si delinea quel che volevo ottenere..
Se poi conoscete la proiezione ottica, immaginatevela con tutte le sue brave modanature e i "puttini" di un delicatissimo rosa interrotto solo da uno straccetto di decenza intorno ai fianchi..
Per ora la sola cosa certa è che avrò presto bisogno di un'intera impresa di pulizie per render presentabile la nave..
