Vecchio 20-02-18, 10:47 PM   #46
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 12,384
cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!
predefinito Blister 49

In questa uscita, di cui ho smarrito la foto, troviamo il caricabatterie 220V per caricare la batteria del modello

Rimontiamo il cannone sulla torretta con il sistema di alzo.


Chiudendo la parte inferiore della torretta sulla superiore, rimuovendo la corona della torretta.

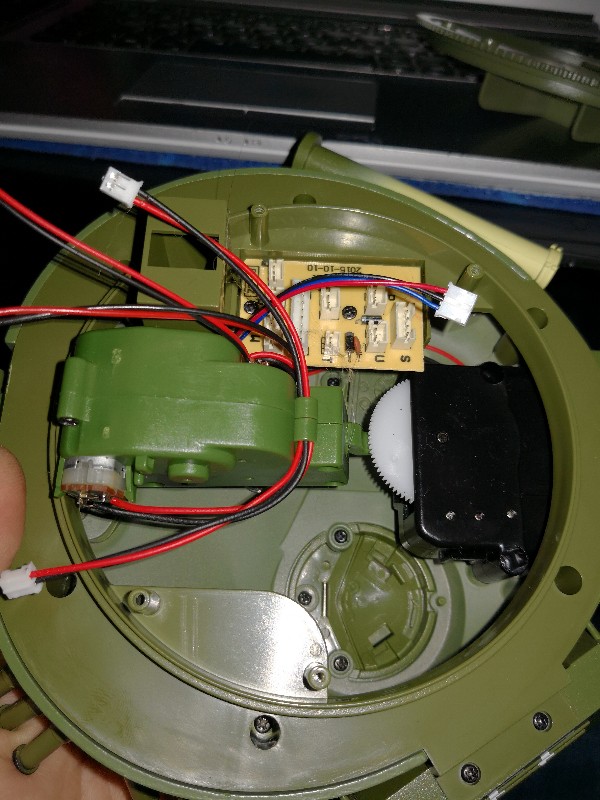

Ora dobbiamo collegare i vari cavi alla scheda elettronica della torretta. Troviamo riscontro dei vari connettori sulla scheda elettronica. Ogni connettore reca stampata una lettera e idem sui connettori sulla scheda elettronica


Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_195709-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_195846-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_200456-600x800.jpg

__________________
Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non è in linea   Rispondi quotando
Vecchio 20-02-18, 11:05 PM   #47
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 12,384
cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!
predefinito Uscita 11 - Blister 50

Penultima uscita...

Le istruzioni le trovate quì:
https://www.model-space.com/it/amfil.../file_id/3255/

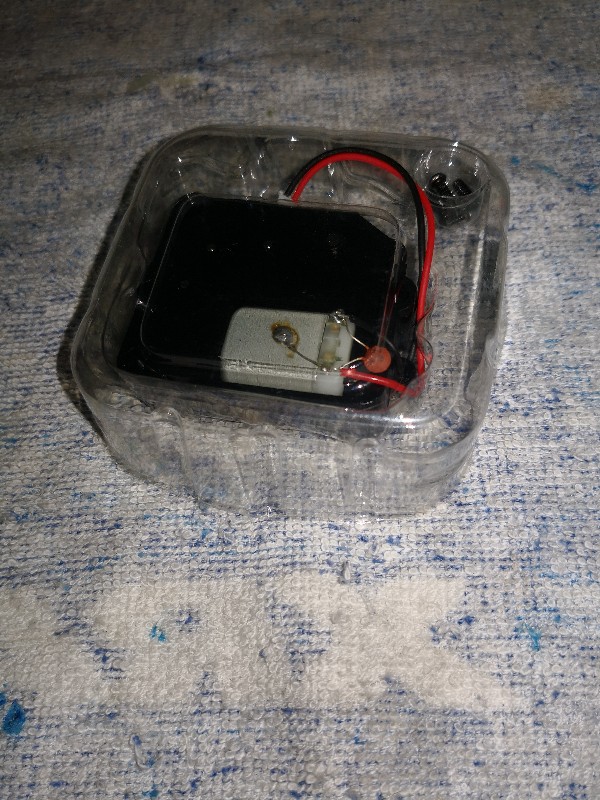

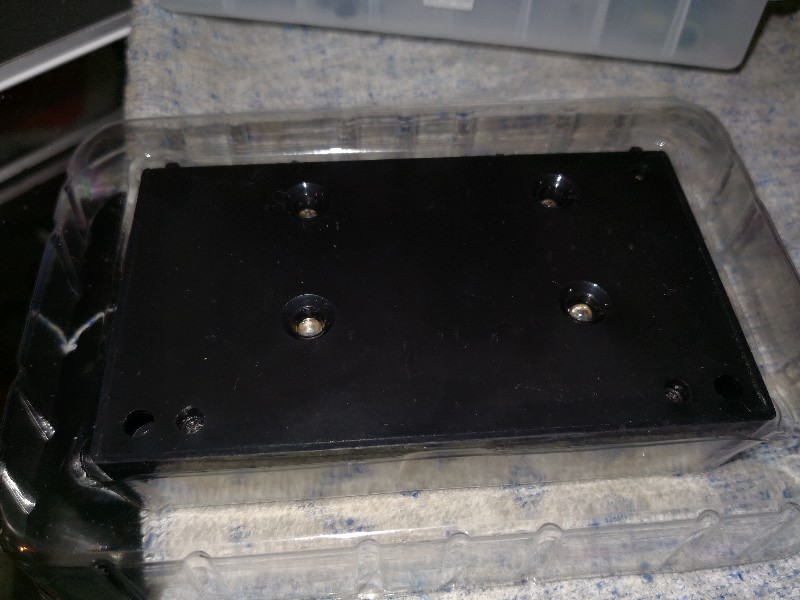

Troviamo questa volta l'ultima parte del bersaglio

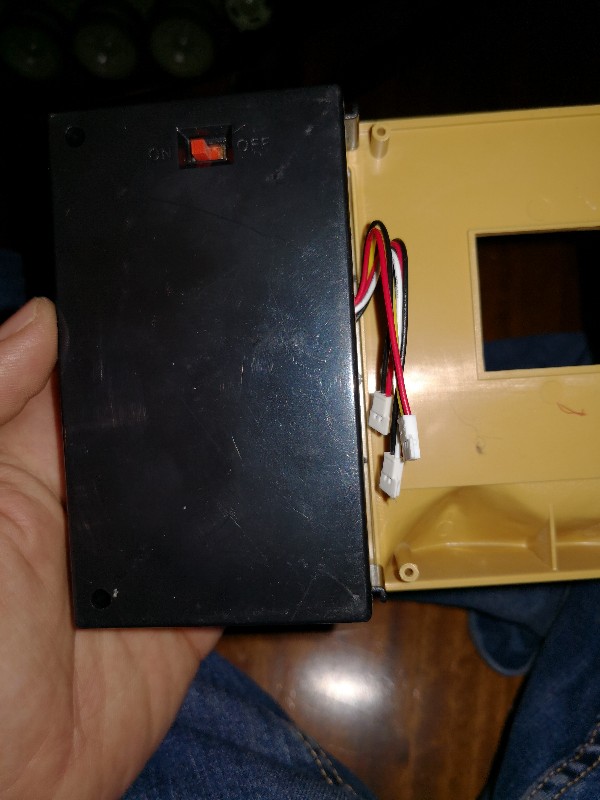

Troviamo vari connettori che corrispondono ad altrettanti nella prima metà dell'elettronica che abbiamo trovato in precedenza

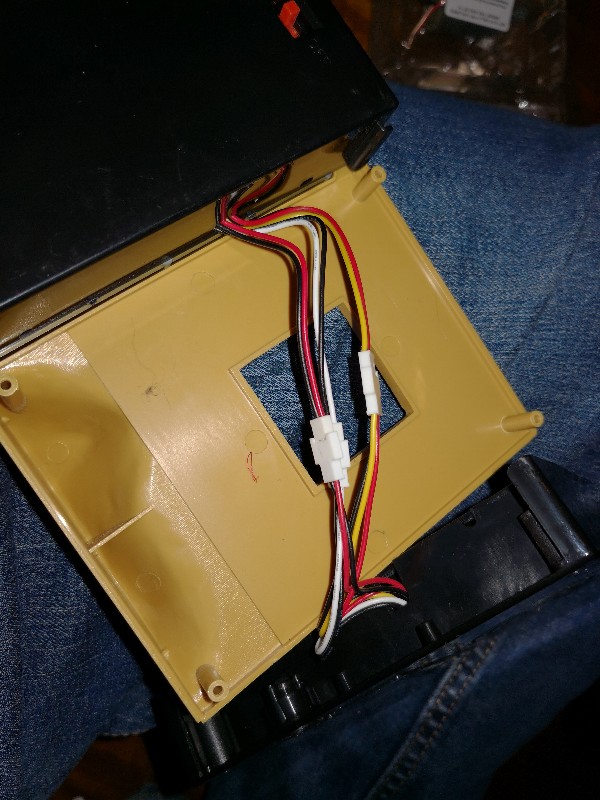

Uniamo le due elettroniche a livello elettrico


Agganciamo tra di loro le due parti


Fissiamo ora il frontale a gruppo

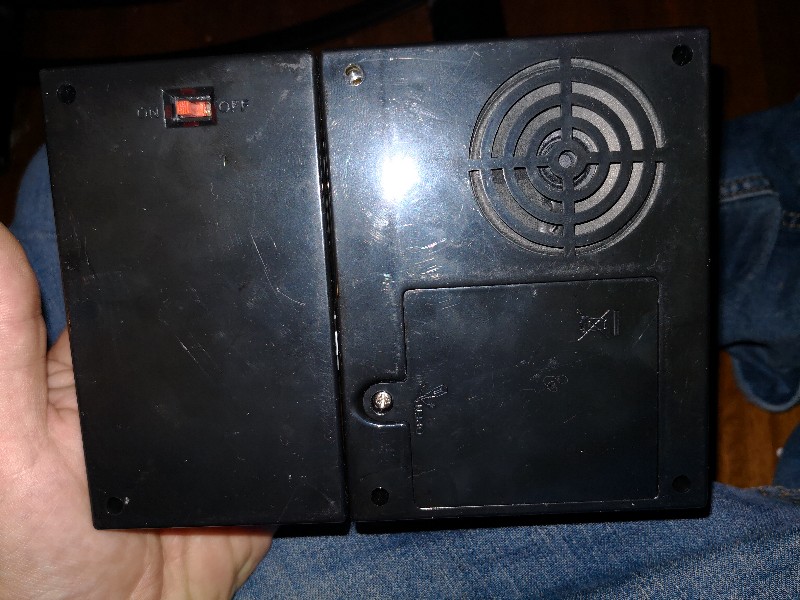

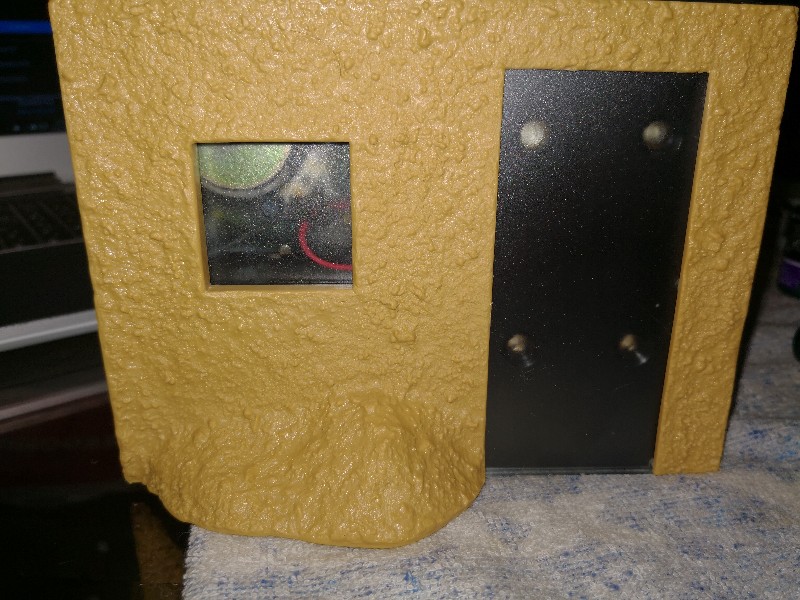

Il bersaglio è pronto. Va alimentato con 4 pile stilo...

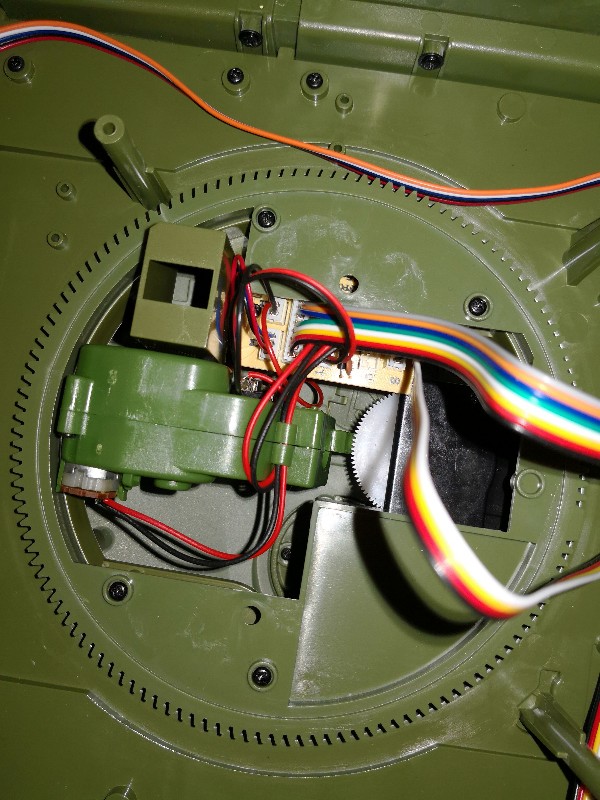

Completiamo l'assemblaggio elettrico della torretta (che in realtà io avevo già fatto). Troveremo un cavo flat (un gruppo di cavi) che collegherà la torretta all'elettronica nel carro. L'unico connettore libero è per la telecamera opzionale
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180207_225403-800x600.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180207_225649-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180207_225729-600x800.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180207_225816-800x600.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180207_230026-800x600.jpg
__________________
Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non è in linea   Rispondi quotando
Vecchio 20-02-18, 11:28 PM   #48
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 12,384
cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!
predefinito Blister 51

Stavolta troviamo il meccanismo di rotazione nella torretta



Come riportato dal manuale, mentre nei carri armati veri la torretta ruota di 360°, sul modello la rotazione è limitata per via dei cavi a 270°.
Prendiamo la torretta, appoggiamola alla parte superiore dello scafo, ruotiamo tutto sottosopra e appoggiamo la corona alla torretta. La stessa appoggia direttamente sullo scafo, senza cuscinetti in mezzo.


Fissiamo la corona alla torretta con le viti fornite

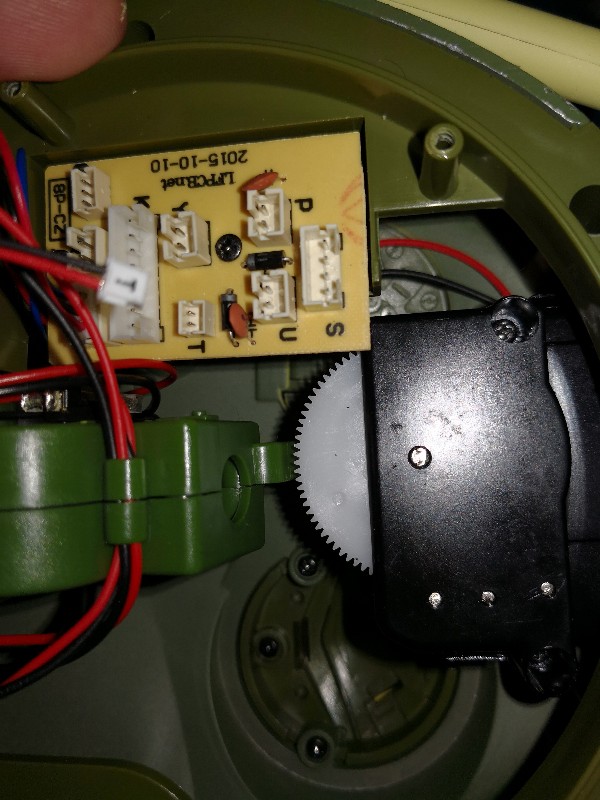

Accanto alla torretta troviamo uno scanso dove fissare il motore per la rotazione in modo obliquo

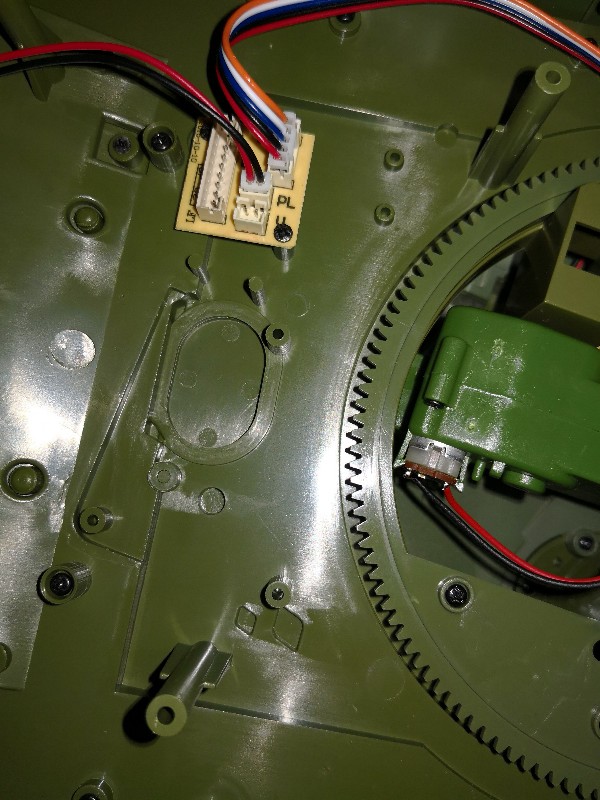

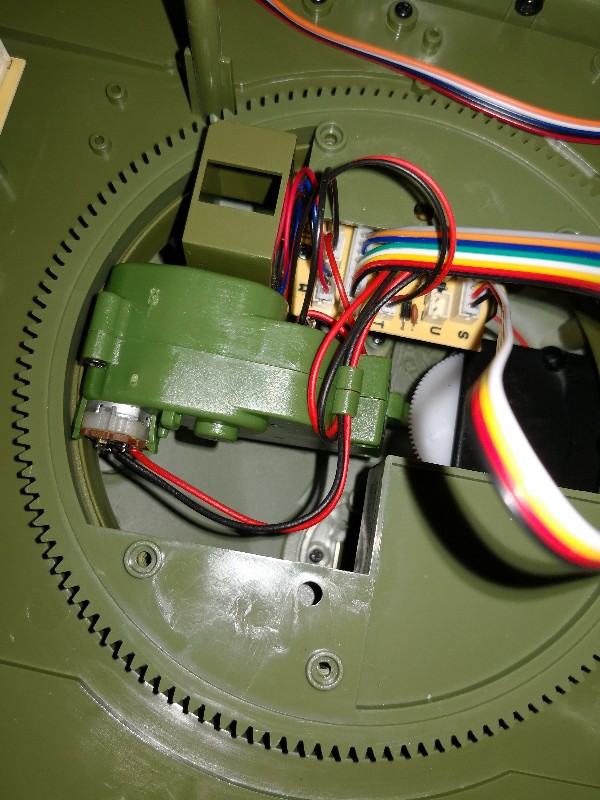

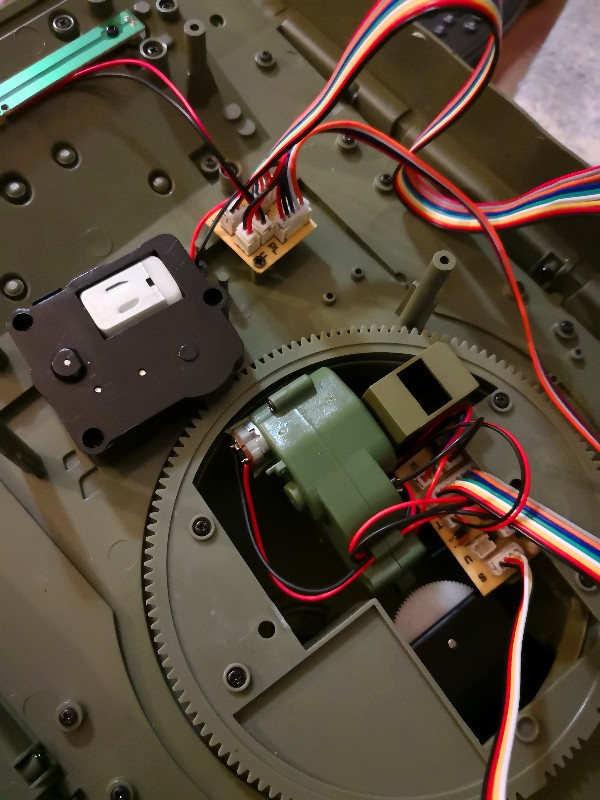

Infiliamo il gruppo rotazione alla parte superiore dello scafo, facendo combaciare le tre colonnine e incastrando l'ingranaggio sulla corona dela torretta. Fissiamolo con le viti e colleghiamolo alla piastra elettronica lì a fianco, insieme ai led anteriori

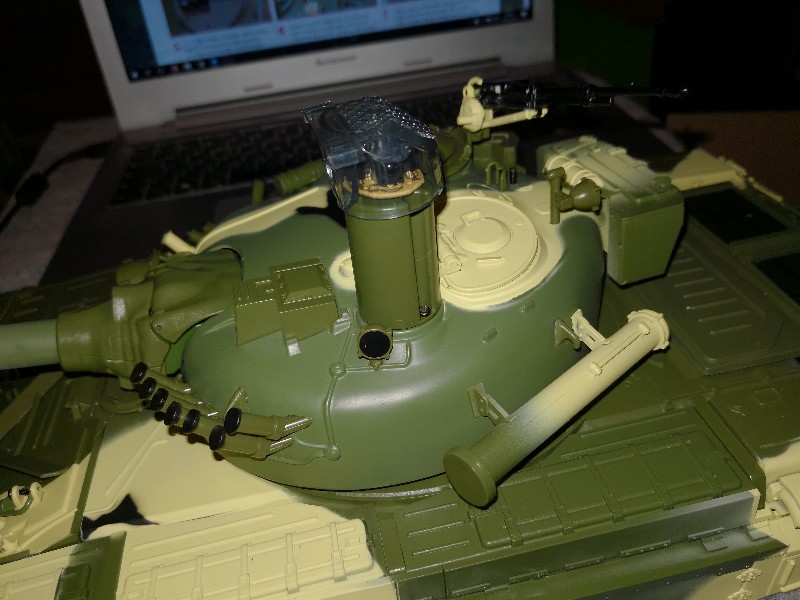

Ed anche questa fase è conclusa
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_200604-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_204130-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_204302-600x800.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_204516-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_205529-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_204028-800x600.jpg

__________________
Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non è in linea   Rispondi quotando
Vecchio 20-02-18, 11:44 PM   #49
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 12,384
cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!
predefinito Blister 52

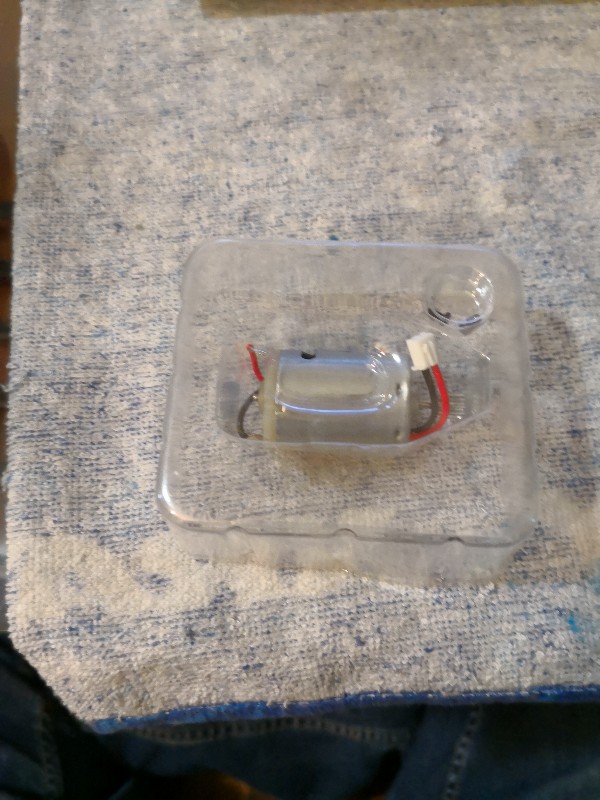

Troviamo ora il motore di destra



Al momento non serve... Lo mettiamo da parte e montiamo un'altra ruota...
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_205635-600x800.jpg
__________________
Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non è in linea   Rispondi quotando
Vecchio 20-02-18, 11:53 PM   #50
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 12,384
cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!
predefinito Blister 53

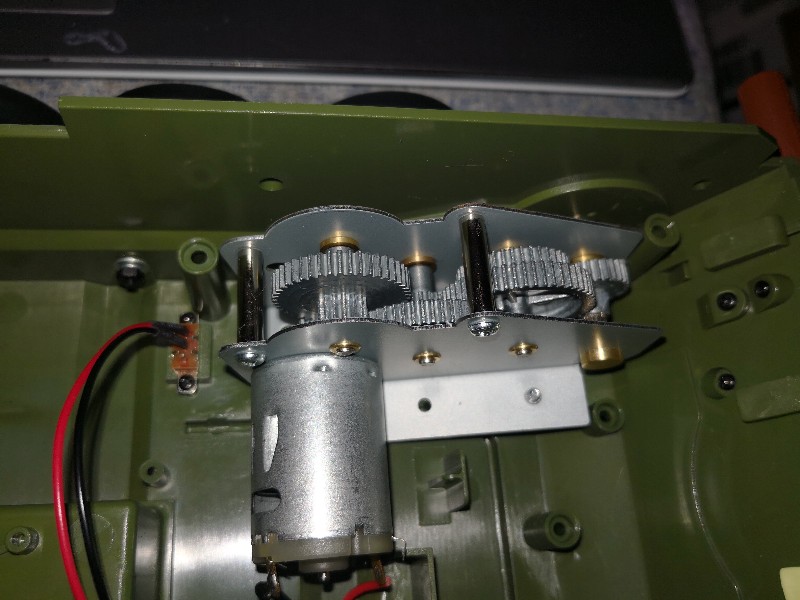

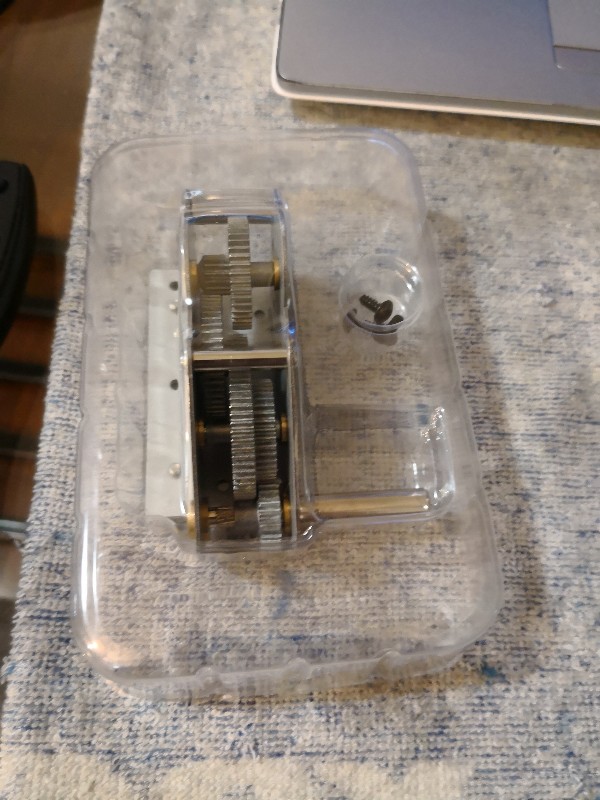

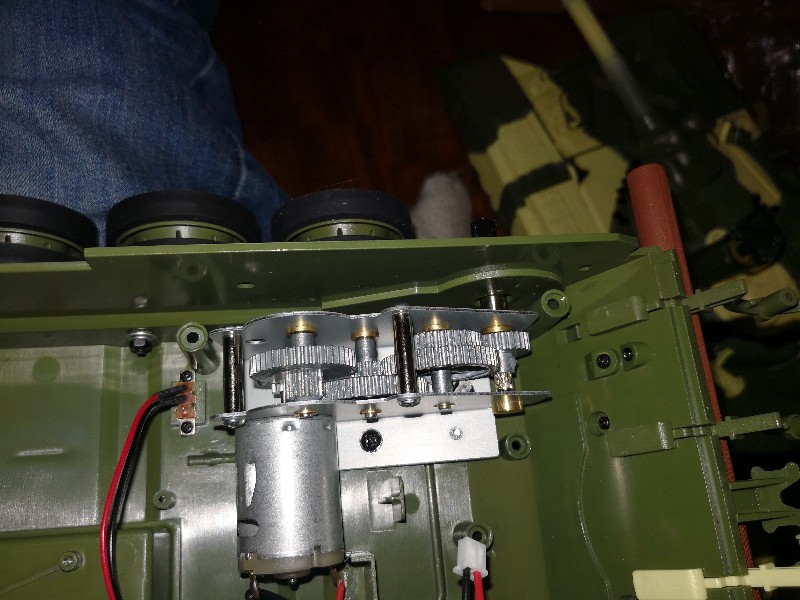

Eccoci con la trasmissione di destra, completamente in metallo e premontata

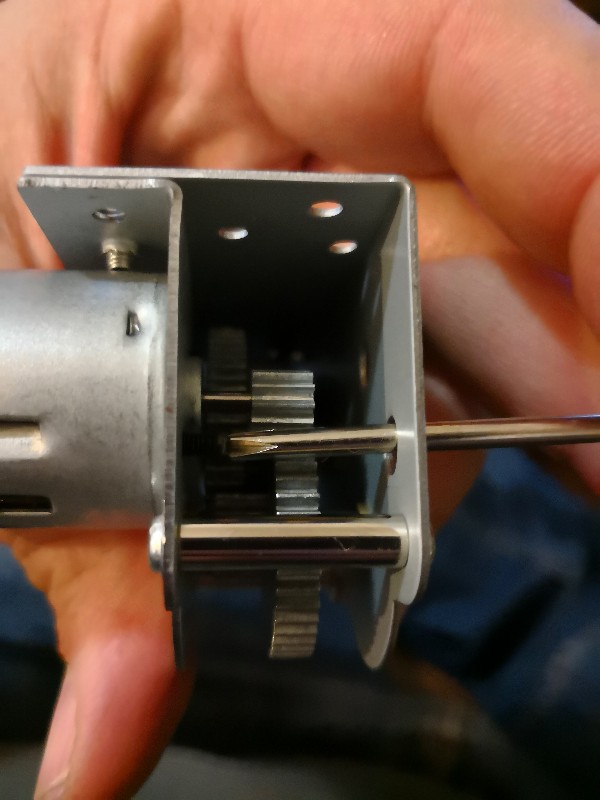

Prendiamo il motore dell'uscita precedente e fissiamolo alla trasmissione



Ora fissiamo il gruppo trasmissione al telaio, centrando l'albero d'uscita nel foro posteriore



Proseguite a piccoli passi con il fissaggio perchè centrarlo non è facilissimo...

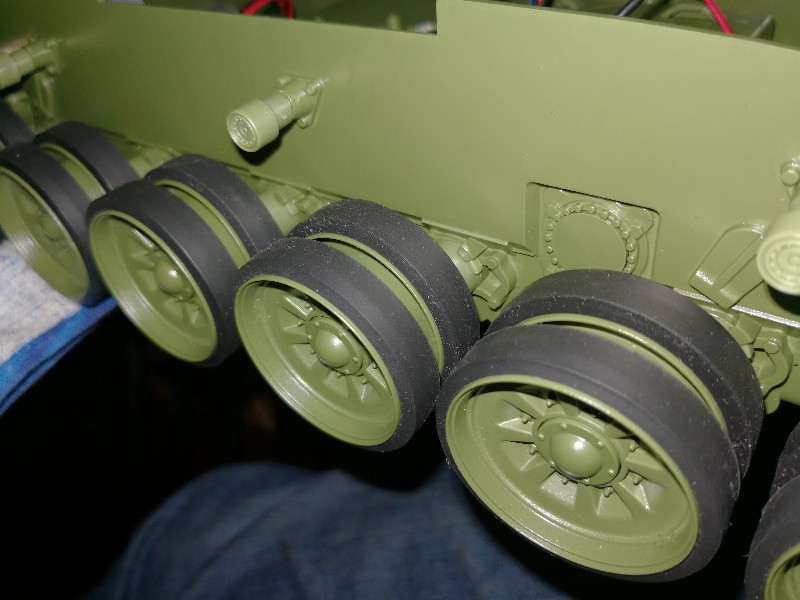

Da ultimo, montiamo l'ultima ruota del lato destro ed i raschiafango da entrambe le parti
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_205713-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_210047-600x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_210326-800x600.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_211723-800x600.jpg
__________________
Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non è in linea   Rispondi quotando
Vecchio 21-02-18, 12:01 AM   #51
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 12,384
cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!cava è una fonte luminosa a cui riferirsi!
predefinito Blister 54

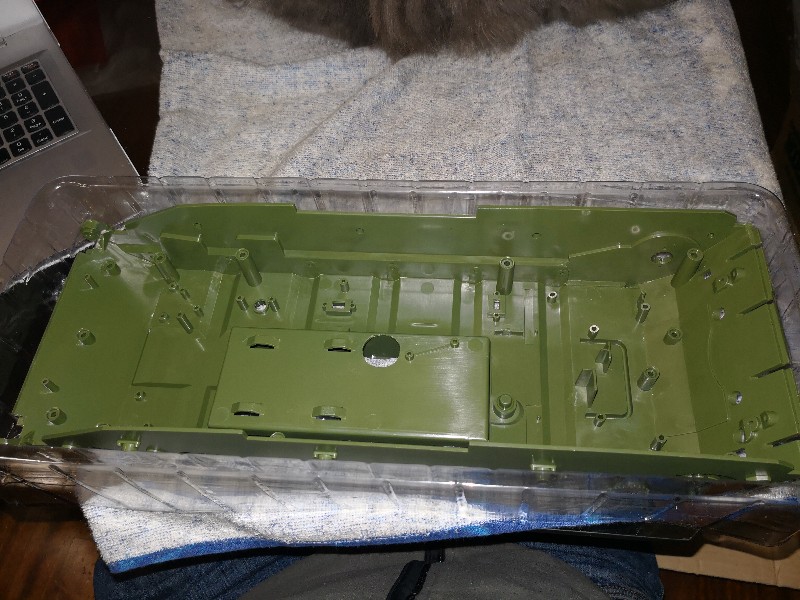

Finalmente, lo scafo!!!!! Si, quello su cui stiamo montando tutto da un po'...



Montiamo i rulli di supporto (senza cuscinetti). Consiglio sempre di filettare la plastica prima

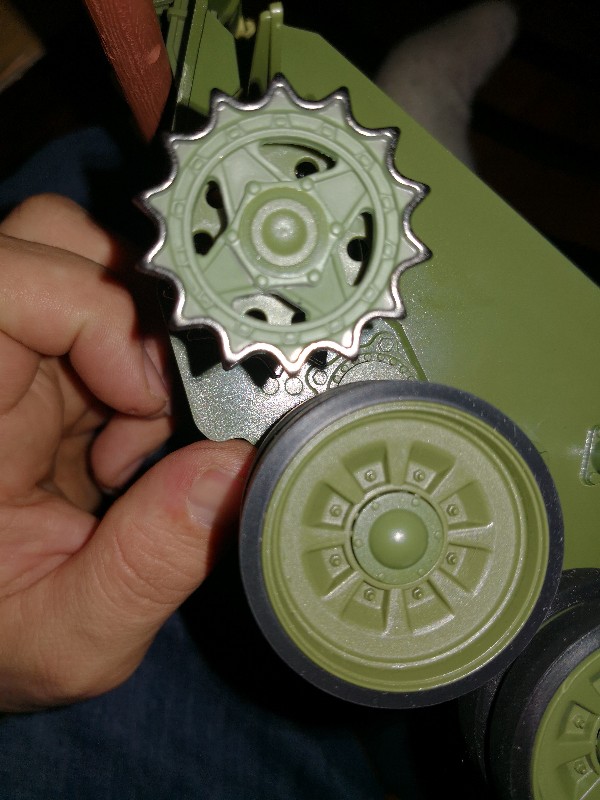

Montiamo ora la copertura dell'albero di trasmissione e la ruota dentata


Serriamo la vite e copiamola col coprimozzo


E, per ora, abbiamo finito
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180207_210046-800x600.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_213755-800x600.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_215728-600x800.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-img_20180208_215816-600x800.jpg
__________________
Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non è in linea   Rispondi quotando
